По-честному про филаментные лампы: признание практиков

Будущее развитие филаментных ламп

По предположениям экспертов, производство светодиодных филаментных ламп будет развиваться по нарастающей. Эти осветительные приборы можно изготавливать на том же оборудовании с незначительными дополнениями, на котором производились лампы накаливания. Производство ФСЛ выгодно за счет высокой цены продукта. Такие светильники очень востребованы среди потребителей и будут получать всё большую популярность в силу своей экономичности и функциональности. Эти лампы эффектно смотрятся в доме, потребляя небольшое количество электроэнергии, что делает их привлекательными для покупателя.

Переход на новые технологии происходит постепенно, но не стоит оставаться в стороне и наблюдать, как другие люди пользуются благами цивилизации. Проявив смелость, можно купить и попробовать в быту новые сдф-лампы (светодиодные филаментные). Они окупятся очень быстро и принесут уют и достаток в дом.

Световой поток

Заранее предупреждаю, что измеренные значения не являются очень точными. Погрешность составляет до 5%, и она подтверждена многочисленными измерениями. Предварительно прогреваем до рабочей температуры в течение 30 минут. Максимальная яркость на холодном образце бывает максимальная, с повышением температуры эффективность падает.

Измеренные параметры	СА 220-6	СА 220-8
Яркость после включения, Лм	652лм	815лм
Яркость после прогрева, Лм	568лм	699лм
Заявленный световой поток	600лм	800лм
Эффективность Лм/Вт	97,9лм	97,4лм
Разница в % между обещанной и полученной	-5,3%	-12,6%

Угол свечения большой, но с торца нитевидного элемента света гораздо меньше, в некоторых светильниках этот показатель играет большую роль. Свет, отраженный от белого потолка даёт более равномерное освещение помещения. При замерах на расстоянии 30 см сбоку и с торца освещенность получилась 990 Люкс и 150 Люкс соотвественно, разница в 6,5 раз.

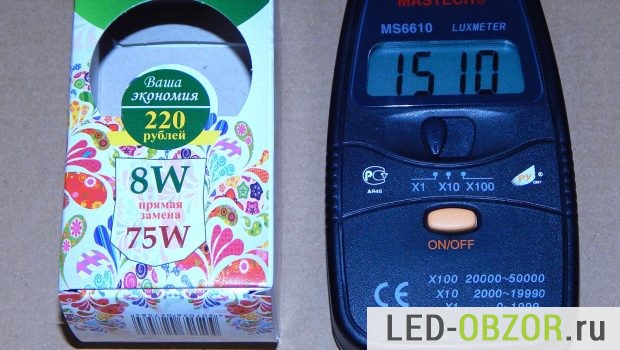

Измерения проводились в кубе со светоотражающими стенками. Значения люксметра делим на коэффициент 2,16, чтобы из Люксов получить световой поток в Люменах.

1510 делим на 2,16 = 699лм

1228 делим на 2,16 = 568лм

Результаты получились ниже заявленных по Люменам. Но различимость объектов так же зависит от количества Кельвинов. Различимость при 3000К и 7000К отличается в 2 раза. Проще говоря при дневном свете видно лучше, чем при желтом от нити накала.

Возьмем условно, что Томич дает на 25% лучшую различимость по которой мы обычно оцениваем хорошая лампочка или нет.

Стандартные изделия Ильича имеют характеристики:

60вт даёт 650лм;
75вт даёт 850лм.

Посчитаем эквивалент источника накаливания, с учетом этого коэффициента:

568лм * 1,25 = 710лм
699лм * 1,25 = 873лм

С учетом коэффициента мы получили значения, подтверждающие, что они действительно подходят для прямой замены на 60вт и 75вт, которые равные указанным на упаковках.

Схема работы филаментной лампы

Как работает вся эта схема? После подачи напряжения ток поступает на цоколь светильника (его нижний контакт).

Проходя через предохранитель (F1), он выпрямляется диодным мостом (DB1). Из переменного тока мы получаем постоянный.

Далее вступают в дело конденсаторы (С1-С2) и дроссель (L1). Они сглаживают ток.

Дойдя до микросхемы (U1), он опять проходит преобразование и превращается в высокочастотные импульсы, которые сглаживаются конденсатором. Пробежав всю эту цепочку, ток наконец проходит через светодиоды филаментов и возвращается обратно в сеть.

Стабилизация тока, протекающего через филаменты, происходит через микросхему регулятора с помощью измерительного сопротивления (RS1).

Кроме обычной прозрачной колбы иногда можно встретить модели со специальным напылением. Оно создает более мягкое и теплое освещение.

Так как светодиоды в процессе работы сильно греются, необходимо оперативно отводить от них тепло. В старых светодиодных лампочках это делается через массивные радиаторы, которые существенно увеличивают габариты изделия.

А в филаментных внутри колбы закачан инертный газ на основе гелия. Это тот, при вдыхании которого, вы начинаете на некоторое время разговаривать как маленький ребенок.

Он то и способствует быстрой передаче тепла от кристаллов к стеклянным стенкам и далее в окружающее пространство.

То есть, внутри лампочки вовсе не вакуум.

Без газа и стекла сами стержни разогреваются весьма заметно.

А вот оперативный отвод тепла и большая площадь стеклянных стенок, по сравнению с площадью самих светодиодов, позволяют филаментному источнику света не нагреваться более 50-60 градусов.

В то же время попробуйте дотронуться до включенной лампочки накаливания. Некоторые умельцы из них даже делают инфракрасные обогреватели.

И весьма успешно.

Устройство лампы

Рассмотрим филаментные лампы детально. В них используют элементы ламп накаливания, проверенные годами, но усовершенствованные инновационными светодиодными технологиями. В запрессованных колбах размещается стеклянная ножка, филамент, снизу – цоколь с драйвером.

Колбы – герметичные конструкции, прозрачные, из стекла. По форме могут отличаться. Если это декоративная лампа, для ее изготовления используют стекла с особенным напылением. Это помогает создавать теплый, уютный источник освещения. В середине колба заполняется инертными газами. Преимущественно используют гелий – газ, максимально быстро переносящий теплоотдачу к стенкам колбы, выделяемое светодиодами. Распределение тепла происходит по колбам пропорционально, после чего оно рассеивается в пространство. Прибор при этом не нагревается свыше 60 градусов.
Филаменты – нити, производимые по уникальной технологии COG. Такая технология используется в производстве экранов для мобильных телефонов (смартфонов). По внешнему виду это подложки из прочного сапфирового стекла, с расположенными кристаллами светодиодов в виде цепочек. Свет равномерно распространяется, благодаря прозрачности подложек. На их концах крепятся контакты, закрепляющие нити в устройствах и подающие электропитание. С внешней стороны нити покрываются люминофором, универсальным веществом, задающим требуемые источники освещения нитей (цветовые параметры). Для лампы в стиле лофт, ретро лампы и других декоративных серий приборов используют нити специальных форм. Это может быть форма спиральки, дуги. Один фрагмент нити, имеющей длину три сантиметра, имеет мощность 0,8-1,3 Вт. Поэтому в устройствах используют до нескольких десятков элементов, благодаря чему свет рассеивается во всех направлениях.
Стеклянные ножки являются важным компонентом конструкции. Это опора, на которую крепятся нити. Кроме этого здесь расположены проводники. Через них электропитание поступает к светодиодам.
Цоколи предназначаются для закрепления устройств в электрических патронах и поступления к ним источников энергопитания. Преимущественно используют такие типы, как Е14, Е27. В цоколях размещаются драйверы питания светодиодов.
Драйверы в филаментных лампах дополнены электронными схемами, разработанными специально, и установленными на оригинальных печатных платах. Их предназначение – обеспечение правильного режима функционирования светодиода при перепадах температурного режима, напряжения в сети и других негативных внешних факторах. Инновационные схемы таких драйверов отличаются по различным видам защиты, коэффициенту полезного действия, могут работать в разных диапазонах напряжения. При изменениях отсутствует пульсирующий, мерцающий свет. Преимущественно используют специализированную микросхему, которая способна обеспечивать различные высокие показатели.

Полезная информация. Определить показатели цветовой температуры ламп можно приблизительно. Для этого достаточно посмотреть на цветовой оттенок филаментов. Нити лимонного цвета означают, что устройства создают белый цвет (дневной). Если они имеют оранжевую, желтую цветовую гамму, то создают теплые, приглушенные источники освещения (например, винтажные лампы). Качество освещения также напрямую зависит от имеющегося количества филаментов, их длины, формы. Чем длиннее цепочки нитей, и чем их большее количество, тем больше на них расположено светодиодов, а значит и максимально яркий источник освещения. Равномерность источника света также зависит от того, как располагаются филаментные нити.

Достоинства и недостатки

Филаментные светодиодные лампы известны небольшому кругу потребителей, поскольку выпускаются в ограниченном количестве. Их разработка еще продолжается, чтобы устранить все недостатки и представить всему миру глобальный выпуск светильников нового поколения. На данный момент, те, кто пользуются филаментными лампами, выделяют несколько плюсов и минусов.

Преимущества:

Большой угол освещения. По сравнению с обычными, а также светодиодными моделями, угол освещения филаментного светильника в 3 раза больше, практически 360 градусов. Подобный эффект достигли в результате совмещения в одно сооружение полностью прозрачного и прочного стекла, и конструкции из светодиодов. Таким образом, одна лампа может освещать помещение в 20-35 кв.м.
Полностью прозрачная колба. За счет этого повышается уровень энергоэффективности светильника.

Достоинства использования филамнентного устройстваОбратите внимание! В лампе накаливания и светодиодных вариантах используются полупрозрачные колбы. Они забирают на себя часть света, из-за чего свет становится тусклее. Вам это будет интересно Особенности электронного балласта

Вам это будет интересно Особенности электронного балласта

При долгой работе, температура в колбе увеличивается до максимального уровня, что мешает нормально распределять световые диоды по всей поверхности колбы. Как результат — плохое освещение или «мигание». В филаментных лампах это момент предусмотрен. Благодаря особенному созданию конструкции светодиодов, температура равномерно распространяется по нити, нагревая каждый световой кристалл до оптимальной температуры. Это позволяет свету лучше распространяться по общей поверхности колбы и делать свет ярче. Кроме того, газ, который находится в колбе и диодах, регулирует температуру в лампе, не допуская перегревания.
Работоспособность и производительность. Обычная лампа служит не более 1000 часов, в то время как филаментные модели — 30000 часов.
Практичность. На рынке можно увидеть огромное количество филаментных ламп, разного цвета, формы, вида. Их можно устанавливать в светильники, монтировать в натяжные потолки, пол и так далее.
Комфорт. Данные светильники не мерцают, цвет приятный для глаз, можно использовать как постоянный источник света. Им не страшны перепады температур или скачки напряжения.

Свойства стеклянной колбы филаментной лампочки Недостатки:

На рынке представлены модели небольшой мощности. Лампы начали выпускать в 2008 году, поэтому их совершенство еще в процессе.
Не совместимы с низковольтными сетями.
Стоят дороже, чем обычные лампы.
Колба изготавливается только из стекла. Это снижает практичность модели. На данный момент производится проектирование ламп из других материалов.
Филамент не ремонтируется. Если один диод из конструкции вышел из строя, его уже невозможно починить, как обычную лампу.

Конструкция

Конструкция филаментной лампы совмещает в себе старую и проверенную технологию сборки лампы накаливания с новыми, более современными материалами. Стандартная конструкция лампы состоит из:

светодиодный филамент;
колба с газом, изготовленная из стекла;
ножка, изготовленная из стекла;
цоколь;
драйвер.

Структура филаментной лампы Следует разобрать основные элементы подробнее

Цоколь

Цоколь — основная часть лампы, которая служит для скрепления всех проводов и колбы. Это единственное место, где может быть драйвер, который отвечает за исправность. Самые распространенные виды цоколей — E27 и E14.

Насыщенность и яркость света определяет атмосферу заведения

Стеклянная колба

Колба — основной элемент лампы, без которого она не сможет исправно работать и полностью освещать помещение. Это полностью прозрачная колба, может быть разной формы, в зависимости от применения лампы. Есть отдельные виды колб с особым напылением белого или кремового цвета, чтобы сделать цвет насыщеннее и ярче.

Разнообразие филаментных ламп

В колбе содержится специальный газ, а также размещена конструкция из светодиодной нити. При нагревании светодиодов, газ позволяет теплу быстрее рассеивать свет по стенкам колбы, чтобы осветить все помещение.

Кроме того, газ контролирует процесс нагревания нити. Тепло, размещается по всей поверхности колбы, а так как она превышает в 3 раза количество тепла, то температура не превышает 60 градусов по Цельсию, что абсолютно безопасно для пользования.

Стеклянная ножка и проводники

Стеклянная ножка предназначена для крепления к ней основания филаментных нитей. Она служит опорой, чтобы стабилизировать работу лампы при скачках напряжения. Также в ножке есть проводники. Они передают нитям электрический заряд от розетки, чтобы лампа начала гореть.

Ножка — опора для филаментной лампочки

Светодиоды

Особенность филаментной нити заключается в том, что ее производят по той же технологии, что и дисплейные модули для телефонов и планшетов. Технология называется Chip-on-Glass. Филаментная нить состоит из нескольких частей: стеклянная подложка, светодиоды, люминофор.

Филаментная нить представляет собой небольшую стеклянную подложку 2-3 см в длину из сапфирового стекла, которое не плавится и не трескается при высоких температурах. Внутрь подложки в одну линию выкладывают светодиодные кристаллы (7-10 штук).

Вам это будет интересно Что это такое — прожектор с датчиком движения и как им пользоваться

Оригинальный дизайн лампочки

К концам подложки прикрепляются проводники, которые подают заряд тока к светодиодам. Сверху подложка покрывается люминофором, который обеспечивает необходимый цвет и температуру света. Нити соединяют в одну конструкцию, а ее основания прикрепляют к ножке.

Драйвер

Драйвер — самая главная часть, отвечающая за ее работоспособность, энергоэффективность и прочее. Драйвер представляет собой небольшую электронную микросхему, которая собрана на печатной плате. Он отвечает за продолжительность работы диодов при изменении температуры и напряжения. Именно он обеспечивает отсутствие мерцания и бликов света.

Интересно! Современные модели филаментных ламп оснащены усовершенствованными драйверами, которые охватывают большие электросети и работают с огромным спектром напряжения.

Экономия электроэнергии — главная задача производителей филаментных ламп

До покупки лампы, ее цвет можно определить визуально, даже без включения. Все зависит от цвета филаментной нити. Например, если нить яркого желтого или оранжевого цвета, то свет будет более теплым, с желтоватым или кремовым оттенком. Если же нить лимонного цвета — свет будет белым, дневным. Кроме того, угол освещения можно определить по форме и длине нити. Чем больше светодиодов, и чем длиннее их подложки, тем больше в них находится световых кристаллов, а значит — свет будет ярче и угол распыления больше.

Филаментные светодиодные лампы

Первые образцы led ламп с «нитью накаливания»

Появилась новая технология — Filament LED. Необходимость использования объемных радиаторов в таких лампах полностью устранена, филаментные светодиодные лампы (филаменты) весят меньше и больше похожи на классические лампы накаливания. Первый вариант конструкции filamet led был представлен в 2008 году компанией Ushio Lighting, целью создания такой лампы было сохранение облика лампочки Эдисона. Но эта конструкция не получила широкого распространения по причине плохого рассеивания тепла и других технических недостатков.

Применение и преимущества

Наиболее распространенное использование филаментных ламп — замена ламп накаливания в светильниках стиля «ретро», где привычным является прозрачное стекло лампы и просматриваемые нити накаливания. Кроме того, такие лампы имеют и совершенно практическое преимущество — они дают свет, который распространяется во всех направлениях, в отличие от обычных светодиодных ламп, которые имеют угол рассеивания в 180 градусов и менее.

Конструкция и ключевые отличия от обычных led ламп

Несмотря на внешнее сходство с первыми filament led лампами Ushio, производимые сегодня лампы, на самом деле, обладают множеством новых технических решений, которые отличают их от обычных светодиодных ламп.

Для начала, «нить накаливания» состоит из множества (иногда сотен) светодиодных чипов, установленных на прозрачной подложке вместо металлической подложки. Такая конструкция обычно называется «Chip-On-Glass». Прозрачные подложки выполнены из стекла или сапфира. Прозрачность подложки позволяет свету равномерно распространяться. Светодиодную нить на подложке покрывают смолой, состоящей из силикона и фосфорной смеси, которая выполняет преобразование обычного синего света светодиодов в белый свет. Большинство производителей полагается исключительно на люминофор, чтобы установить цветовую температуру. Другим вариантом контроля цветовой температуры является использование светодиодов красного цвета, что, однако, может негативно сказываться на индексе цветопередачи.

Следует отметить, что использование низкосортного силикона является обычной практикой многих производителей филаментных ламп в Китае. Некачественный силикон становится хрупким после 200 часов работы. Это может стать причиной разрушения светодиодной нити. Именно поэтому использование высококачественного силикона является жизненно важным для долгой жизни светодиодной лампы.

Каждый конец нити имеет металлический электрод для дальнейшей сборки. Рисунок показывает процесс изготовления светодиодной нити.

Фосфорное покрытие имеет решающее значение для индекса цветопередачи и безопасности светодиодных ламп. Неправильное покрытие люминофором может вызвать утечку синего света, который наносит вред сетчатке глаза.

Светодиодные лампы первого поколения, как правило, построены на базе светодиодов большого размера, требуют большой силы тока для достижения максимальной производительности. Лампы filament LED имеют более высокую производительность, чем их традиционные аналоги благодаря более низкому энергопотреблению чипов. В результате они выделяют меньше тепла, более эффективны, имеют более изящную конструкцию без массивного радиатора, обеспечивают широкий угол рассевания света.

Производители филаментых ламп в России

В России производство светодиодных филаментых ламп освоено ГУП Республики Мордовия «Лисма». Филаментые светодиодные лампы «Лисма»

филаментная лампа лисма

Лампы этого производителя отличаются относительно небольшой ценой и высоким качеством.

Производство led filament также осуществляет томское предприятие ООО «Руслед», выпускающее филаментные лампы под маркой «Лампочка томича»

Сфера использования

Современные модели очень актуальны, так как подходят для любой сферы.

Угол распределения света — 360градусов, что увеличивает яркость и освещение помещения. Подобные характеристики необходимы для работы заводов и фабрик.
Благодаря некрупным размерам, а также разнообразию форм и цветов лампы, ее можно использовать в качестве элемента декора в строительстве и интерьере.

Где используются филаментные светильники

Из-за стойкости к перепадам температур и скачкам напряжения, подходит для освещения рыночных и торговых площадок, больших центров, кафе, ресторанов.
Из-за продолжительности работы (30000 часов), можно использовать для дома. Это экономично и надежно.

Вам это будет интересно Электросчетчик Меркурий 201Однолинейная расчетная схема

Весомым преимуществом здесь является универсальность — практичность применения.

Конструкция

Конструктивно сильно отличаются от обычных светодиодок для дома. Но основное отличие это отсутствие радиатора. А в остальном используются те же элементы, драйвер и нитевидные светодиоды.

В данной конструкции, и это её главное достоинство, вопрос охлаждения решён принципиально иным методом. Конструкция светодиодных нитей специально предполагает использование очень маломощных светодиодных кристаллов рассредоточенных по её длине. Данное обстоятельство обеспечивает равномерное выделение тепла по длине нити, которое легко переносится на колбу лампы газом наполняющим колбу. Из законов физики следует, что самый эффективный теплоперенос осуществляется лёгкими газами с высокой подвижностью. Поэтому в лампе в качестве наполнителя применяется самый лёгкий и химически инертный газ — гелий. И именно эти принципы позволили создать данную лампу. При этом условия охлаждения кристаллов в нашей лампе значительно более комфортные, чем в уже привычных лампах на корпусных светодиодах с радиаторным охлаждением.

В итоге ресурс данных ламп значительно выше, но с дальнейшим ростом мощности будет расти размер колбы, так же как и размер радиатора в упоминаемых аналогах.

Анализ причины перегорания филаментной лампы

Чтобы не отставать от технического прогресса при появлении на рынке филаментных ламп приобрел двенадцать таких лампочек с цоколем Е14 мощностью 6 Вт для двух люстр.

Лампы красиво смотрелись в люстре и хорошо освещали помещение, но через год эксплуатации одна из них ярко вспыхнула и перестала светить. Решил выяснить, в чем причина отказа.

Попытка отделить цоколь от колбы лампы не увенчалась успехом. Клей-компаунд скрепил цоколь с колбой намертво. Пришлось применить разрушающий метод разборки с помощью тисков.

Для извлечения драйвера из цоколя пришлось, вращая его сжимать по немного тоже в тисках. Компаунд и остатки стекла колбы при этом крошились.

В результате удалось извлечь из лампы филаменты и драйвер без их повреждения. На фотографии показано как выглядит филаментная лампа без колбы и цоколя.

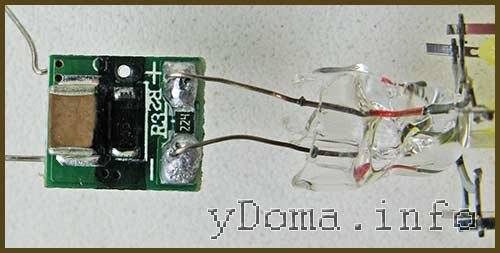

При осмотре драйвера сразу бросилось в глаза, что рядом с токоограничивающим конденсатором резистор был покрыт слоем копоти, что свидетельствовало о сгорании одной из деталей. Проверка резистора показала его исправность. Следовательно, вышел из строя конденсатор.

На противоположной стороне печатной платы драйвера был распаян только мостовой выпрямитель и нанесена маркировка для подключения. Позвонка диодов мультиметром показала, что все диоды исправны.

Электрическая схема филаментной лампы

Для дальнейшего анализа причины отказа с печатной платы драйвера срисовал электрическую принципиальную схему филаментной лампы. Как видно из схемы, она практически не отличается от стандартной схемы светодиодной лампы, собранной на обыкновенных светодиодах с токоограничивающим конденсатором.

Ток стабилизируется с помощью конденсатора С1, выпрямляется диодным мостом VD1-VD4 и далее поступает на филаменты HL1-HL6, соединенные последовательно двумя параллельными группами по три. Резисторы служат для разряда конденсаторов после выключения лампы. С2 сглаживает пульсации.

Достоинством этой схемы драйвера является простота, позволяющая поместить его даже в цоколь Е14, высокий КПД и практически отсутствие выделения тепла. Недостатком является большой коэффициент пульсаций светового потока, что исключает использование ламп с таким драйвером для освещения рабочих мест с напряженным трудом.

Если необходима филаментная лампа с малым коэффициентом пульсаций, то нужно приобретать с драйвером на микросхеме. На фото классическая схема такого драйвера, но он больше по размерам, поэтому устанавливается только в филаментные лампы с цоколь Е27.

Проверка филаментов лампы

Для проверки филаментов необходимо на их выводы подать напряжение постоянного тока не менее 60 В. Поэтому мультиметром, который выдает в режиме измерения сопротивления напряжение не более 9 В прозвонить филамент невозможно.

Поэтому для проверки филаментов был использован драйвер, извлеченный из лампы. Конденсатор С1 был в обрыве, поэтому был выпаян и вместо него запаян исправный навесной такой же емкости.

При подаче напряжения на драйвер, засветился только один из шести филаментов, и то участками, что указывало на возможную неисправность всех филаментов лампы.

Для проверки филаментов они были разъединены и проверены по отдельности. Подключались к родному драйверу, последовательно с которым по цепи подачи питающего напряжения был запаян дополнительных конденсатор такой же емкости.

Как и ожидалось, все филаменты отказались неисправными. Один из них засветился, как и ранее, участками, что не позволяло его дальнейшее использование.

Причина перегорания филаментной лампы

Филаментная лампа перегорела из-за электрического пробоя токоограничивающего конденсатора С1. В результате все напряжение питающей сети (220 В) было приложено к выводам светодиодных филаментов и через них потек ток, превышающий допустимый.

Светодиоды от перегрева перегорели, как и сам конденсатор. От него и покрылась копотью печатная плата.

Распространение филаментов, что предлагает рынок, критерии выбора

С появлением филаментных источников света все больше людей начали переходить на новые изделия. Причиной стал оригинальный дизайн и больший угол свечения без применения дополнительных оптических систем. В стандартных светодиодах, находящихся в пластиковом корпусе, угол 170 градусов, а здесь 300.

Что касается производителей, популярностью пользуется продукция компаний Maxus, Videx, Philips, Osram, Лисма и лампа Томича.

Критерии выбора

При покупке филаментных лампочек важно обращать внимание не только на мощность и тип цоколя, но и на другие критерии

Ниже рассмотрим основные параметры:

Тип продукта: декоративная лампа, для освещения, специальная и т. д.
Вид цоколя — Е27, Е14 или Е40.
Напряжение: 170 — 240 В.
Мощность: от 2 — 12 Вт.
Аналог лампы накаливания: 16 — 560 Вт.
Яркость: от 9 — 1521 Лм.
Минимальная площадь освещения.
Цвет света — белый (теплый, нейтральный, холодный), красный, желтый, синий, янтарный.
Температура цвета: 1800 — 6500 К.
Форма — шар, сфера, груша, свеча, круг, спираль, овал, карандаш, декоративная фигурка и прочие.
Отделка колбы — матовая, прозрачная, золотистая, янтарная, тонированная, белая, серебристая.
Материал — дутое стекло / металл, пластик, стекло, матированное стекло.
Высота: 7 — 435 мм.
Диаметр: 4 — 225 мм.
Управление устройством — выключатель, настенный переключатель, поворотно-нажимной диммер.
Угол свечения — 300, 320 или 360 градусов.
Индекс передачи цвета: 77 — 90.
Марка — Uniel, Elgo, Lexman, Osram, Gauss, Elektrostandart и другие.

Дополнительно учитывайте и другие параметры — полезный световой поток, наличие совместимых приложений, срок службы, максимальное число включений, класс энергопотребления

Обратите внимание на страну-производителя и вид упаковки

Gauss LED Filament E14 свеча

Китайский продукт с цоколем на E14 и мощностью в 11 Вт. Изделие светит как лампочка накаливания на 80 Вт. Цвет освещения нейтрально-белый, а максимальная площадь — 7 кв. м.

Угол сведения составляет 360 градусов, а полезный световой поток 750 Лм. Модель рассчитана на 50 000 включений и отключений, а средний срок службы составляет 35 000 часов.

Лампа светодиодная филаментная Lexman

Устройство, изготовленное в Китае. Модель оборудована цоколем на Е14 и имеет мощность 4,5 Вт. Заявленные параметры позволяют светить также как 40-ватная лампа накаливания.

Свет освещения тепло-белый (ближе к желтому), площадь освещения около двух квадратных метров, а угол свечения составляет 360 градусов.

Полезный световой поток находится на уровне 470 Лм. Лампочка имеет ресурс на 25 000 включений и отключений, а также срок службы в 25 000 часов.

Пульсации — как проверить?

Обязательно проверяйте пульсации при покупке. Иначе повесите такие лампы у себя в зале и спальне как основной источник света, а затем будете мучиться с глазами.

Если подходить к этому вопросу по всей строгости закона,
то лампы с плохими показателями коэффициента пульсации, вообще не имеют права
даже находиться на прилавках магазинов.

Существует постановление правительства России №1356 “Требования к осветительным приборам и осветительным лампам”. Оно запрещает продажу источников света с пульсацией более 10% и CRI<80.

Заметьте, что у одних и тех же по размеру лампочек внутри может быть два разных драйвера. Один полноценный с коэффициентом пульсации 1% и менее, другой – на основе дешевых комплектующих.

Секрет №7
Кстати, косвенно(!) проверить какой драйвер стоит внутри, не разбирая цоколь, можно при помощи радиоприемника.

Хороший драйвер при поднесении к нему радио будет фонить. А вот дешевый, не создаст никаких серьезных импульсных помех в эфире.

В некоторых моделях “свеча” с миниатюрным цоколем E14,
драйвер помещают в специальную проставку между цоколем и колбой, так как
воткнуть что-то качественное в бочонок диаметром 14мм вообще не реально.

Второй недостаток – стеклянная колба, которую легко можно разбить при небрежном отношении или транспортировке.

Третий – малая мощность. А еще не забываем:

проблемы с диммированием большинства моделей

плохая совместимость со световой автоматикой, которая плавно зажигает и гасит свет

низкое качество цветопередачи

тепличные условия эксплуатации (не любит жары и холода)

Поэтому на сегодняшний день можно точно сказать, что за филаментами не стоит будущее развитие светотехнической индустрии. Да, они напоминают привычные нам лампочки Ильича, приятно смотрятся в интерьере, но все таки подобная имитация ламп накаливания, это в первую очередь большой-большой компромисс.

И ученым в отдаленном будущем следовало бы разработать в освещении что-то более совершенное и прорывное. Филамент таковым, к сожалению, не стал.

Источники – Кабель.РФ, 5watt

Угол свечения филаментных светодиодов

Спрос на филаментные лампы значительно вырос за последние годы, и это обусловлено именно комплексным подходом к освещению в комнате. Почему потребитель выбирает именно этот источник света? Дело в том, что угол излучения света в данных приборах соответствует 300 °C, в то время как стандартные светодиодные элементы способствуют рассеиванию лучей только на 170 °C.

В случае перегрева лампочек пользователю не грозит воспламенение, а только выход устройства из строя.

Такой эффект освещения достигается благодаря нужному количеству стержней накаливания, а также их равномерному расположению по всему периметру колбы и ее идеальной прозрачности. Встречаются лампочки, в которых стержни размещаются фигурно: S-образно, по кругу, крест на крест или под углом. Этот подход помогает сделать освещение более равномерным. Обычно лампочки с похожим свойством приобретают для светильников, установленных на рабочих столах, а также для детского освещения.

Некачественные лампочки часто сопровождаются максимальной пульсацией: гаснут и снова загораются.

Светоотдача и мертвая зона

Помимо малого нагрева филаменты обладают еще одним преимуществом – высокая светоотдача. Он доходит до 120 Лм/Вт.

При этом угол рассеивания лампочек достигает 360 градусов. В то время как в обычных светодиодных он не превышает 120-270 градусов.

Секрет №6 Говоря про большие углы освещенности, многие почему-то умалчивают, а может и не знают, про так называемую “мертвую зону”.

Когда филаментная лампочка висит вниз колбой, у нее по центру появляется пятно, которое раза в два темнее, чем весь освещаемый периметр. Диаметр пятна достигает 50см на удалении в 1,5 метра от самой лампочки.

Форма пятна – это четырехлистник, который образуется от нитей светодиодов сходящихся наверху вместе.

Чем он шире, тем больше это пятно.

Кроме прямых нитей, выпускаются модели с дугообразной и спиральной формой.

Они дороже и их чаще всего используют в качестве декоративной подсветки под Новый Год.

Филаментные лампы идеально подходят для хрустальных светильников и люстр. В них как раз-таки важен нитевидный источник света, который при отражении будет играть на гранях хрусталя.

Матовые экономки в таких люстрах смотрятся нелепо. Свет получается “мертвый”, а висюльки не сияют.

Конструкция филаментной лампы

Что же такое этот самый филамент, который запрятан в стеклянной колбочке? Филамент – это стержень из искусственного сапфира или керамики, но чаще всего стекла.

На этом стержне размещаются миниатюрные светодиоды, которые соединяются между собой тончайшей золотой проволокой, образуя таким образом последовательную цепочку.
