Этапы монтажа канализации
- Составление и согласование проекта. Создаётся эскиз разводки труб, определяются виды монтажных работ, рассчитывается необходимое количество материалов и комплектующих;
- Подготовительные работы. Сюда относятся, например, демонтаж старой канализации или рытье траншей и сливной ямы;
- Установка стояков и канализационных труб, подключение к сантехническим точкам;
- Если есть, монтаж внешнего канализационного трубопровода и очистной системы;
- Проверка соединений;
- Сдача в эксплуатацию.
Стоимость монтажа канализации будет зависеть от необходимости демонтировать старую систему, сложности предстоящих работ и материалов.
Монтаж внутренней канализации
Другими словами, это установка канализационной системы в границах квартиры или дома. Сюда входят замена или монтаж стояка и прокладка от него трубопровода с последующим подключением к приборам.
При замене стояка в квартире происходит замена трубы в пределах одной или нескольких квартир общего стояка. В частном доме стояк выводится наружу, его верхняя часть исполняет роль вентиляционного отверстия. Остальные трубы прокладываются горизонтально, под небольшим углом для обеспечения самотёка.
Стандартная прокладка труб в квартире предусматривает проведение от стояка трех магистралей, ведущих в санузел, ванную и кухню, где размещаются сантехнические приборы.
Для дома распределение приборов не играет роли, ведь там можно устанавливать любое количество стояков. Трубы для канализации можно прокладывать как сверху, так и внутри пола или стен.
Монтаж наружной канализации
В частном доме необходимо иметь собственную систему отвода канализационных стоков. Поэтому прокладывается подземный трубопровод толщиной от 11 до 20 см, который будет выводить сточные воды в выгребную яму или очистную установку.
Трубы под землёй должны быть защищены от разрушения грунтом, поэтому под ними и на них насыпается слой песка и заливается водой. На входе трубы в выгребную яму глубина должна быть не меньше метра, иначе существует риск замерзания. Через каждых 25 метров или на поворотах, на перепадах высоты прокладываемого трубопровода устанавливаются смотровые колодцы.
Есть два метода работы канализационного трубопровода: самотёчный и напорный, в котором стоки отводятся напором насоса.

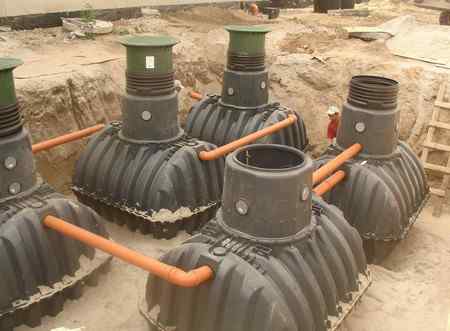

Монтаж автономной системы очистки
Процесс монтажа предусматривает рытье котлована на глубине до 3 метров. Для станции с почвенной доочисткой нужно установить либо фильтрующий колодец, либо впитывающую траншею – специальные дренажные трубы.
Если планируется установить станцию биологической очистки, дополнительно выкапывается фильтрационный колодец или дренажная канава.
Классификация подземных дренажных емкостей по типу конструкции
По этому признаку готовые резервуары из ПВХ подразделяют на 2 категории.

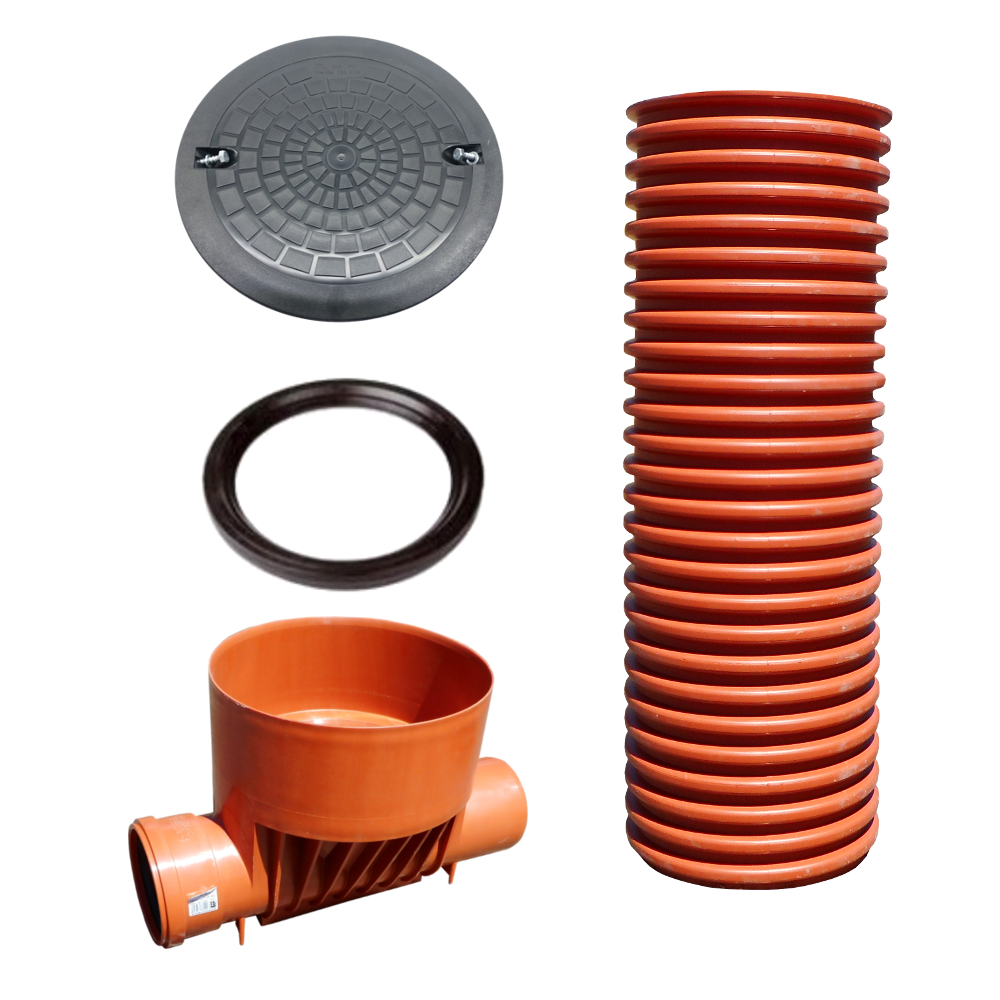

Сборные колодцы состоят из нескольких элементов, которые соединяются друг с другом перед монтажом:
- основного лотка с патрубками;
- шахты, которая может представлять собой гофрированную или гладкую трубу;
- двух уплотнительных колец для соединения тела (шахты) колодца с горловиной или лотком;
- горловины;
- пластиковой крышки;
- удлинителя, длина которого может меняться в зависимости от глубины монтажа.
Такие резервуары более универсальны, так как можно корректировать длину шахты в зависимости от заглубления, но более дорогостоящие
При этом важно учитывать, что при увеличении длины уменьшается устойчивость тела емкости к сжатию
Монолитные емкости более прочные и дешевые, но имеют стандартную высоту, поэтому предназначены для монтажа на определенной глубине. Правда, немного заглубить их позволяет дополнительно монтаж горловины. Перепадные и расширяющие емкости выпускаются только в таком виде.
Монолитные и сборные изделия производятся как в России, так и за границей.
Как сделать фильтрационный колодец
Поглотительные колодцы можно построить из обожженного кирпича или бутового камня, но его строительство требует немалых усилий. Поэтому чаще стенки колодца делают из железобетонных колец. Сегодня также получили широкое распространение пластиковые конструкции. Их можно изготовить своими руками из пластиковых труб или купить готовые.
Вариант №1 – кирпичная конструкция
Конструкция из кирпича может быть как круглой, так и квадратной формы. Обычно строят круглые колодцы, которые наиболее удобны в использовании. Сооружение для фильтрации канализационных стоков должно быть углублено в землю на 2,5 метра, диаметром не более 2 х 2 метра.
Котлован роется с таким расчетом, что между землей и наружными стенами колодца будет находиться слой щебня, гравия или битого кирпича толщиной до 40 см. Высота засыпки – один метр. Стены на уровне фильтра должны быть водопроницаемыми.
Для этого на высоту один метр кладка делается не сплошной, а с небольшими отверстиями размером от 2 до 5 см. Их необходимо располагать в шахматном порядке. После возведения конструкции в щели засыпается щебень или гравий.
При строительстве колодца необходимо в кладке делать щели для выхода очищенной воды в грунт
На дне конструкции выполняется засыпка фильтрующего слоя из щебня или гравия на высоту один метр. При этом крупные фракции материала располагают снизу, мелкие – сверху. Отверстие для трубы, по которой будут поступать стоки из септика, делается таким образом, чтобы вода лилась струей с высоты 40-60 см.
В место, куда льется вода, необходимо проложить пластиковый лист, чтобы предотвратить размывание фильтра. Сверху конструкция закрывается крышкой или люком диаметром 70 см. Также в колодце необходимо сделать вентиляционную трубу сечением 10 см. Она должна возвышаться над землей на 50-70 см.
Пошаговую инструкцию по сооружению сливной ямы из кирпича вы найдете в этом материале.
Вариант №2 – сооружение из бетонных колец
Для устройства фильтрационного колодца понадобятся три железобетонных кольца. Одно из них, должно иметь отверстия диаметром около 5 см. Можно купить кольцо с перфорацией или сделать дырки при помощи коронки по бетону. Также нужно проделать отверстие под впускную трубу.
На фото показан и подробно описан процесс установки бетонных колец для обустройства колодца
Необходимо выкопать котлован, ширина которого на 40 см больше диаметра кольца. Перфорированное кольцо устанавливается в нижней части конструкции. Яму можно не выкапывать, а только немного углубить площадку, на которой предполагается делать колодец.
Поставить первое кольцо на землю и выбирать землю изнутри. Постепенно оно под тяжестью своего веса будет опускаться вниз. Таким же образом устанавливаются и два верхних кольца.
После этого нужно сделать донный фильтр из щебня или гравия высотой до одного метра и засыпать тем же материалом наружные стенки колодца на уровень фильтрующего слоя. Люк и вентиляционная труба устанавливаются так же как в кирпичном колодце.
Еще один вариант обустройства септика из бетонных колец можно прочесть здесь.
Вариант №3 – колодец из старых покрышек
Самый недорогой способ сделать фильтрующий колодец – изготовить его из использованных шин. Такая конструкция может обеспечить фильтрацию канализационных стоков семьи из трех человек. В основном такой колодец делают на дачных участках, поскольку зимой резина промерзает и жизнедеятельность бактерий замедляется, а при очень низких температурах и вовсе останавливается.
Изготавливается колодец очень просто – покрышки устанавливаются одна на другую и скрепляются между собой пластиковыми хомутами. Стыки промазываются герметиком. Все остальные элементы конструкции изготавливаются в том же порядке, что и в колодцах, выполненных из других материалов.
Схема установки поглотительного колодца из старых автомобильных покрышек. Количество шин рассчитывается исходя из их размера и необходимой глубины колодца
Вариант №4 – пластиковые фильтрующие емкости
Например, российская компания ПОЛЕКС-ФК, чья продукции получила хорошие оценки потребителей. Фильтрующие колодцы производятся разных объемов (от 1200х1500 до 2000х3000 мм), что позволяет подобрать изделие исходя из суточного расхода воды в индивидуальном хозяйстве.
Емкости изготавливаются из коррозийно устойчивого прочного пластика, стенки шахты выполнены из первичного полиэтилена. Нижний отсек резервуара покрыт биопленкой и заполнен фильтрующим слоем из щебня, гравия и шлака.
Фильтрующий колодец из пластика с трехступенчатой системой фильтрации обеспечивает эффективную очистку воды от примесей
Размеры и цены пластиковых колец для канализации
Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.
Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.
Замковые модели пластиковых колец стоят дороже обычных
Ниже приведены таблицы цен канализационных колец из двух видов полимеров.
Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 21000 |
| 2000 | 25300 | |
| 2500 | 29400 | |
| 3000 | 38600 | |
| 1450 | 1500 | 34300 |
| 2000 | 40400 | |
| 2500 | 46200 | |
| 3000 | 52300 | |
| 1900 | 1500 | 47670 |
| 2500 | 63750 | |
| 2000 | 64300 | |
| 3000 | 71500 |
Цена колодезных колец из полипропилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 25117 |
| 2000 | 30000 | |
| 3000 | 33000 | |
| 2500 | 35000 | |
| 1450 | 1500 | 40750 |
| 2000 | 47600 | |
| 2500 | 54300 | |
| 3000 | 61200 | |
| 1900 | 2000 | 55500 |
| 1500 | 55700 | |
| 2500 | 74200 | |
| 3000 | 82700 |
Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы
Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.
Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.
Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.
Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»
Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.
Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
Насколько лучше пластиковый колодец по сравнению с бетонным изделием
Начнем с преимуществ, которыми отличаются канализационные колодцы из пластика от бетонных вариантов.
Они заключаются в следующем:

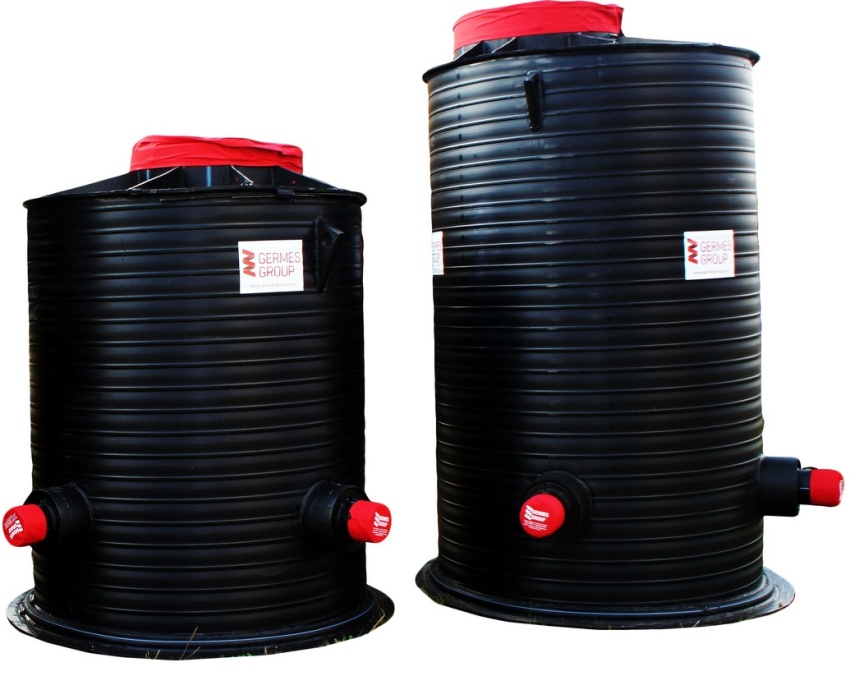

ПВХ колодцы
- небольшой вес. Он исключает необходимость в использовании специальной техники при транспортировке и монтаже колодцев, облегчает саму работу по их установке;
- высокие показатели герметичности – пластиковые изделия представляют собой цельные конструкции, не требуют герметизации стыков в отличие от бетонных элементов;
- хорошие показатели устойчивости к негативному воздействию сточных вод, которые со временем разрушают бетонную поверхность, но не поражают пластиковую;
- долговечность – срок службы пластиковых колодцев достигает 30 лет, что можно назвать хорошим показателем;
- полная комплектация – изделия с завода идут с люками, уплотнителями, лестницами и другими элементами, которыми должен быть оснащен канализационный колодец;
- разнообразие моделей – пластиковые колодцы отличаются не только размерами и объемом, но и формой, материалом изготовления.

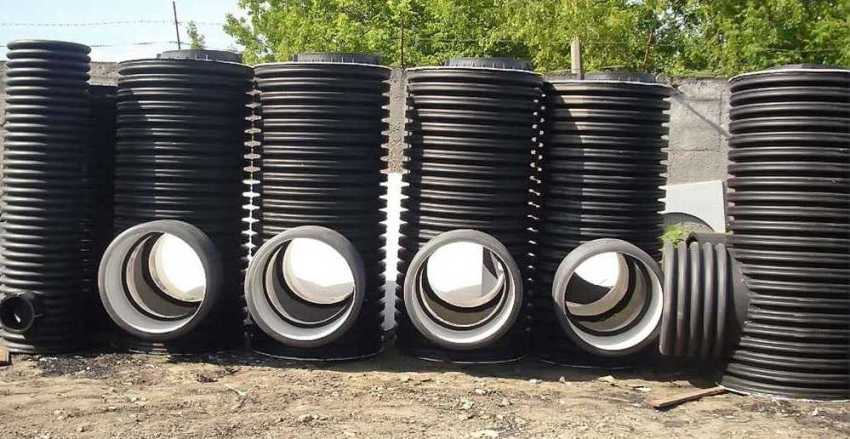

Колодцы пластиковые универсальные
Из недостатков выделяют только высокую стоимость изделий. Например, полипропиленовые канализационные колодцы имеют цену от 65000 рублей. Указана стоимость изделия объемом 3 м3. Также к недостаткам относят статичность. Это значит, что колодцы выпускают в строго определенных размерах, изменить которые практически невозможно. Например, если нужно обустроить бетонный колодец на большой глубине, то просто используют больший колец. В случае с пластиковым колодцем единственное, что можно сделать – это нарастить горловину.
Типы колодцев в системе канализации
Водоотводные сети состоят из различных элементов, у каждого из которых свои функции. Трубопроводы транспортируют стоки, запорная арматура регулирует этот процесс, а разнообразные по типу колодцы позволяют контролировать состояние системы и служат конечной ее точкой.
Существует несколько типов канализационных колодцев различногоназначения
Для осуществления контроля обустраиваются колодезные сооружения трех видов:
- Смотровые.
- Перепадные.
- Поворотные.
- Узловые.
Первые устанавливаются на длинных участках канализационного трубопровода, чтобы осматривать его и чистить по необходимости. Вторые монтируются на участках с большим уклоном и позволяют сбить мощность потока. Третьи обустраиваются на точках поворота труб, чтобы в случае засоров можно было их прочистить. А монтаж четвертых производится, когда нужно объединить несколько водоводов.
Трубопроводы канализации завершаются колодцем одного из двух типов:
- Накопительным – используется для хранения сточных вод.
- Фильтрационным – предназначен для осветления и очищения стоков.
В частном доме установка канализационных колодцев всех этих видов регулируется правилами, изложенными в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» (СП 32.13330.2012) и СНиП 31-02-2001 «Дома жилые одноквартирные» (СП 55.13330.2011),
Схема колодца из железобетона
Согласно санитарным нормам септики и канализационные колодцы должны быть удалены как минимум на:
- 3 метра от деревьев на приусадебном участке;
- 5 метров от фундамента и подземных газопроводов;
- 10 метров от грядок на огороде;
- 30 метров от источников питьевой воды.
Нередко устанавливать колодец канализации приходится на достаточно большом расстоянии от частного дома. Без длинных трубопроводов не обойтись, придется выполнять монтаж дополнительных смотровых узлов.
Из чего делают канализационные колодцы
Подземные камеры наружной канализационной системы можно обустроить из:
- бетона (железобетонных колец);
- кирпича;
- пластиковых изделий заводского исполнения.
Заводские бетонные кольца найдутся на любой размер
Материалы для изготовления

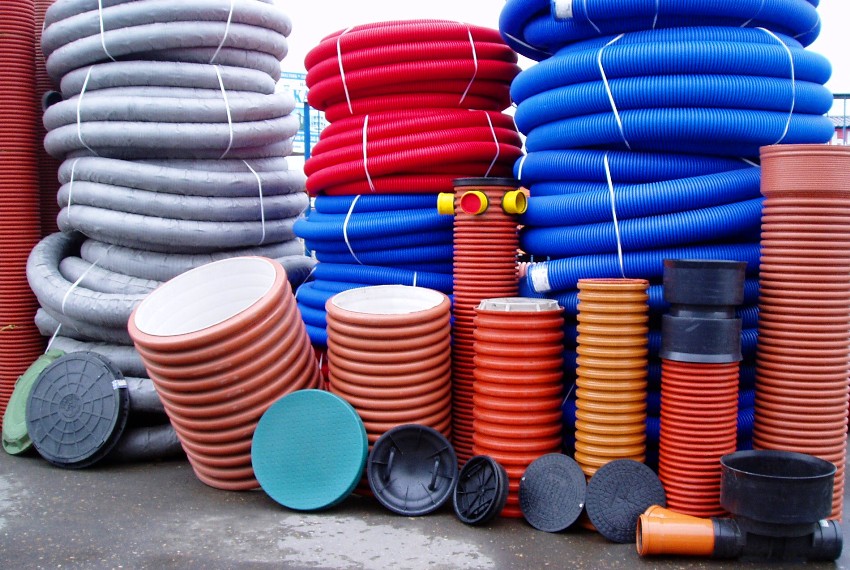

Производство пластиковых колодцев проводится по определенной технологии, для которой используется такой материал, как поливинилхлорид, полипропилен и полиэтилен низкого давления.
Пластиковые конструкции, изготовленные из поливинилхлорида, характеризуются устойчивостью к агрессивному и химическому воздействию. Они могут быть использованы в дренажной системе любого назначения. Благодаря своим свойствам, применяются для канализационных линий или емкостей с септиком.
Полипропиленовые емкости отличаются хорошей износостойкостью, но не могут применяться при низких температурах. При понижении температуры,становятся хрупкими и могут разрушиться. Полиэтиленовые конструкции могут использоваться в качестве накопительного резервуара при любых температурах внешней среды. Характерной особенностью является то, что глубина установки должна быть небольшой, так как полиэтилен не способен нести высокую нагрузку, которую будет давать верхняя земляная засыпка.
Дренажный смотровой люк является обязательным элементом любого резервуара. Необходимость люка заключена в следующем:
- Доступ к шахтам для их ремонта и обслуживания.
- Защита резервуара от внешнего мусора (ветки, листья, бумага).
- Защита от неприятного колодезного запаха.
- Предупреждение травм людей и животных, поломок транспортных средств.
Он изготавливается из того же материала, что и резервуар.
Основные принципы устройства системы
Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

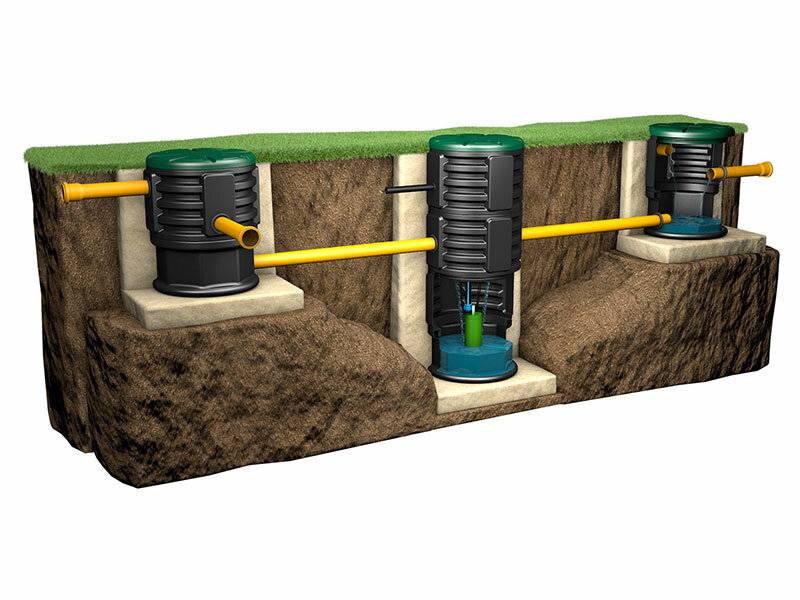

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.
Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:
- На дне траншеи устраивают своего рода «подушку» - слой песка толщиной 5 см, который нужно тщательно утрамбовать.
- Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
- Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.
Что это такое, как работает устройство?
Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.
Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.
Установка дренажного колодца :
- исключает затопление погреба и подвального помещения;
- снижает давление от грунтовых вод;
- осушает почву на участке.
Схема ревизионной шахты состоит из таких элементов:
- люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
- горловина – несущая часть сооружения;
- шахта – вертикальный туннель;
- дно – используется для сбора осадков.
Смотровые системы для дренажа необходимы:
- для периодической промывки конструкции;
- наблюдения за работоспособностью труб;
- осуществления планового техобслуживания.
При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.
Обустройство новой водозаборной точки
Рассмотрим пошаговую технологию создания колодца с применением пластикового “рукава”. Все работы условно разделим на три этапа.
Предварительное планирование и разметка
Даже при использовании мобильного бурового станка бурение водозаборной выработки займет не более пары дней. Вручную лучше копать колодец. Для сооружения частного источника воды на загородных участках требуется разрешение только в случае устройства артезианской скважины
Перед началом работ стоит опросить соседей, имеющих в хозяйстве собственную скважину или колодец. Добытые у них сведения помогут определить приблизительную глубину выработки, отметку зеркала воды и наличие верховодки, если она встречалась во время строительства соседских источников.
Кроме этого требования необходимо выбрать на участке подходящее место. Источник питьевой воды не должен располагаться вблизи септической системы или хозяйственных построек для содержания подсобного хозяйства. Минимально расстояние обозначенных объектов – 25 м.
Следует избегать деревьев вблизи колодца. Их мощные корни могут повредить вставку. Это же правило действует для устройства септика. Если на месте бурения скважины есть деревья, то необходимо их спилить
После разметки и бурения проходит сборка сегментов вставки в единое целое. Этот процесс прост. С ним может справиться каждый. Процесс сборки сегментов уже был описан. В отличие от предыдущего способа, здесь не используются кольца из бетона. Пластиковая вставка помещается в яму и обсыпается щебнем. Далее следует устройство фильтра.
Установка донного фильтра
Донный фильтр состоит из нескольких слоев. Если дно выработки заглублено в мелкий или пылеватый песок, то в качестве первого выступает деревянная решетка или перфорированный щит из доски.
Он укладывается на дно. Сверху на него размещают кусок геотекстиля, вырезанные по диаметру выработки. Он будет выполнять функцию тонкой очистки вместо песка. Материал удобен в обращении, но требует замены по мере засорения.
Сверху на геотекстиль кладется щебень в следующем порядке:
- Слой щебня мелкой фракции 15 – 20 см.
- Слой щебня крупной фракции 10 – 15 см.
Это позволяет избежать попадания мелкой песчаной взвеси и гравия в добытую воду
Особенно важно устройство донного фильтра, если в колодец установлен насос, т.к. перечисленные загрязнения способны вывести агрегат из строя
Щебень высыпается на дно колодца ведрами
Необходимо контролировать равномерность распределения донного фильтра – это влияет на качество воды
Щебень высыпается на дно колодца ведрами. Необходимо контролировать равномерность распределения донного фильтра – это влияет на качество воды.
Проверка и наладка оборудования
Первый пуск нужно производить, только убедившись в правильности подключения оборудования. Использовать воду для питьевых целей сразу после установки нельзя. Нужно удалить скопившуюся в скважине грязную жидкость насосом, а вместе с ней удалиться осадок, который попал в шахту при установке вкладки.
Для удаления воды необходимо опустить шланг насоса на дно колодца и откачать воду в емкость на приусадебном участке. В дальнейшем ее можно использовать для полива.
Если накопительного бака нет, то можно слить воду прямо в землю, но на значительном расстоянии от скважины. Только после этих действий можно присоединять насос к системе домашнего водопровода.
Назначение и устройство дренажной системы
Дренаж необходимо проводить в том случае, если дом находится в низине, либо уровень грунтовых вод выше цокольного этажа или подвального помещения строения, и существует опасность их подтопления
Особенно важно сделать дренаж участка, расположенного на глинистых грунтах, которые склонны к пучению при промерзании нижних слоев в холодный период
Дренажная система одновременно выполняет несколько важных функций:
- снижает давление грунтовых вод на стены и пол дома;
- предотвращает подтопление подвальных помещений;
- осушает территорию, прилегающую к строению.
Желательно обустройство дренажа провести еще на стадии рытья котлована под дом, чтобы не нарушать ландшафт участка тогда, когда на нем уже возведены хозяйственные постройки, оборудованы.
Для обустройства дренажной системы по периметру дома разрабатывается траншея. Она должна находиться на расстоянии от полутора до трех метров от котлована или строения (если дом уже построен).
Затем в нее прокладывается замкнутый трубопровод, и в необходимых местах устанавливаются один или несколько дренажных колодцев. Количество колодцев и каналов для труб зависит от площади участка, глубины залегания грунтовых вод, типа грунта.
На рисунке видно, что при отсутствии дренажа грунтовые воды оказывают давление непосредственно на основание фундамента и стены и просачиваются внутрь дома. При наличии дренажной канализации вода уходит в отводящие трубы
Некоторые путают дренажную систему с ливневой, а между тем разница между ними достаточно существенная. Ливневая канализация предназначена для отвода дождевых вод и, как правило, располагается на поверхности. Глубина залегания дренажных труб должна быть ниже основания фундамента.
При обустройстве ливневой и дренажной систем можно сделать отведение труб обеих канализаций в один коллекторный колодец
Виды
Варианты исполнения фильтрующих колодцев отличаются конфигурацией и материалами стен. Каждый вид имеет плюсы и минусы, информация о которых поможет при выборе камеры.
Сравнить очищающие стоки изделия можно по краткой характеристике:
- цилиндрический. Традиционная форма для очистных сооружений выполняется из всех видов материалов. Форма из бетонных колец, кирпича, пластика удобна при монтаже и обслуживании. Отстойникам из пластика требуется дополнительное утяжеление бетонным кольцом против выдавливания в пучинистых грунтах;
- прямоугольная призма. Строится из кирпича и бетонных элементов, имеет схожие характеристики с цилиндрической формой, но длительные сроки строительства ограничивают применение;
- конический. В основном эту форму применяют при изготовлении пластиковых камер. Благодаря конусу земля удерживает конструкцию от выдавливания в пучинистых грунтах. Из бетона и кирпича форма используется редко в связи со сложностью исполнения.
Монтаж бетонного колодца
В основе установки бетонных колец лежит устройство дренажного колодца. То есть, предварительно решается вопрос, какой колодец будет сооружаться: фильтрационный или накопительный. Все дело в том, что заводы железобетонных изделий сегодня предлагают готовые днища для колодцев двух видов: глухие и перфорированные. Первые используются для сооружения накопительных резервуаров, вторые для фильтрационных.
Монтаж бетонных колец
- Выкапывается котлован на 10 см диаметром больше, чем приобретенные железобетонные кольца.
- Дно котлована выравнивается и засыпается песком толщиною 10 см. Песчаный слой утрамбовывается и выравнивается по горизонту.
- Устанавливается готовое днище.
- Сверху укладываются бетонные кольца.
- Обязательно между всеми элементами сборной конструкции делается герметизации с помощью пеньки или смоченной в герметике или битумной мастике веревки.
- Стыки изнутри обязательно замазываются грунтовкой Бетоноконтакт.
Днище колодца можно сделать и своими руками. По сути, это толстая (7-10 см) стяжка из бетонного раствора. Чтобы усилить ее, можно уложить армирующий каркас из металлической сетки или решетки, изготовленной из арматуры. Армокаркас должен располагаться внутри стяжки, поэтому его перед заливкой бетона укладывают на небольшие подставки. К примеру, это могут быть кусочки кирпича, любого металлического профиля, даже отрезки досок.
Поверхность стяжки выравнивают горизонтально по уровню. В таком виде днище оставляют на две-три недели. После чего можно переходить к монтажу бетонных колец. Перед установкой надо место посадки обработать герметизирующим составом.
Окончательный результат
Назначение, принцип действия и состав
Его устанавливают, если разместить многокамерный вариант септика негде. Очистка стоков, направленных из дома по канализационной трубе в камеру, – задача этого сооружения.
Изделие состоит:
- из заглубленной в грунт конструкции, изготовленной из кирпича или металла, бетона, полимера;
- в стене коллектора выполнены отверстия ниже линии промерзания, в которые заходят сточные магистрали из эксплуатируемых зданий;
- в основании сооружения, не имеющего дна, уложен дренажный, фильтрующий слой из песка, мелкого и крупного щебня;
- над отверстием в верхней части конструкции, до уровня земли установлена смотровая горловина с люком, через которую убирают накопившийся ил, препятствующий дренажу воды.
Сливающиеся из дома стоки по трубам поступают в отстойник и через дренажный фильтр, вода просачивается в грунт, оставляя нечистоты на дне сооружения.
Разновидности дренажных пластиковых колодцев
Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.
Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:
- Колодец поворотный;
- Колодец смотровой;
- Колодец коллекторный;
- Колодец поглотительный.
Поворотные колодцы
Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.
Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.
В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.
Смотровые колодцы
Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.
Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.
Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.
В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.
Коллекторные колодцы
Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.
Колодец в обязательном порядке должен быть укомплектован дренажным насосом.
Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.
Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно
Это особенно важно при высоко расположенных грунтовых водах
Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.
Поглотительные колодцы
Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.
Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.
Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.
