Как монтировать?
Если вы монтируете канализационную систему своими руками, то в процессе работы вам практически гарантированно придется выполнить установку одного либо нескольких канализационных колодцев.
Как правило, в частных сетях такие конструкции нужно ставить на каждом повороте трубы и через каждые 12 -15 метров на ровном участке – так они будут работать максимально эффективно.
В месте установки делаем расширение траншеи, как показано на фото
Инструкция по установке ревизионного пластикового колодца проста:
- В месте установки колодца расширяем траншею для прокладки труб таким образом, чтобы и кинета, и шахта вошли в образованный котлован с зазорами минимум 20 — 30 см с каждой стороны.
- Дно траншеи углубляем примерно на 30 см относительно проектного уровня.
- Засыпаем подушку из смеси песка и гравия толщиной до 20 см, поскольку даже пластмассовый колодец обладает значительной массой, он может постепенно проседать. Подсыпку увлажняем и трамбуем.
Чем больше конструкция, тем надежнее должно быть основание
- Поверх песчано-гравийного слоя заливаем подбетонку толщиной до 100 мм. Для заливки используем раствор на основе цемента марки М150 или выше, в качестве заполнителя берем песок и среднефракционный щебень.
- После первичной полимеризации раствора на забетонированное основание устанавливаем кинету. К кинете присоединяем трубы, используя герметичные манжеты с резиновыми вкладышами.
Установленная кинета с присоединенными трубами

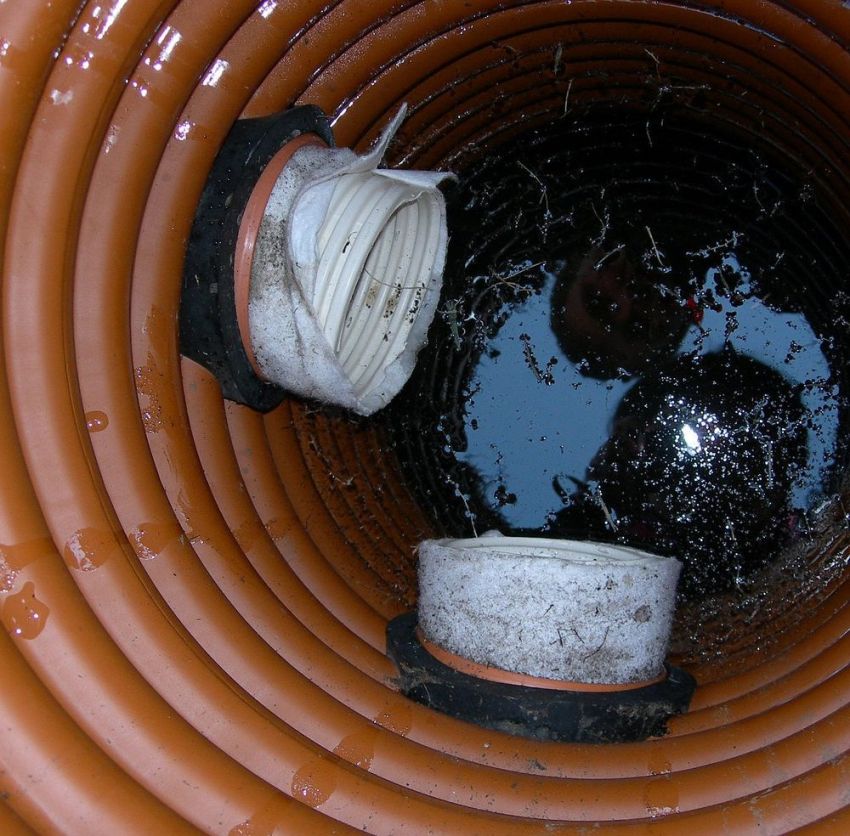

Соединение лотка с трубой через герметизирующую манжету
- Сверху на манжету ставим либо горловину (если колодец неглубокий), либо шахту колодца. Место стыка уплотняем с помощью манжеты, дополнительно герметизируя силиконом.
Дополнительная герметизация стыка силиконом
- При установке лоток выставляем строго горизонтально, а шахту/горловину вертикально. Перекос может отрицательно сказаться на функционировании всей системы, поскольку в этом случае есть риск разгерметизации в местах соединения шахты с лотком или горловиной.
- К верхней части установленной трубы крепим коническую горловину либо основание для монтажа люка. Все места соединений также герметизируем.
Крепление горловины к шахте
После того как люк будет закрыт, нужно засыпать зазор между стенками котлована и самим колодцем. Засыпку выполняем послойно, постепенно заполняя полость смесью песка, гравия и глины. Для дополнительной теплоизоляции колодца можно добавить керамзит или перлит.
Система в сборе – осталось засыпать котлован
Особенности проведения ремонтных и профилактических работ
Питьевые бетонные колодцы (даже при постоянной чистке) через 25-30 лет нуждаются в капитальном ремонте или замене. С появлением пластиковых колец ремонт стал менее проблемным. Речь пойдет о новом пластиковом колодце для питьевой воды на месте старого бетонного.
Признаками, указывающими на необходимость замены колодца из бетона, можно считать:
появление у воды неприятного запаха сырости или гнилости;
Распространенной проблемой из-за которой приходится ремонтировать колодец являются засоры
- наличие примеси глины (вода стала мутной);
- критическое падение уровня воды;
- значительное разрушение бетонных колец.

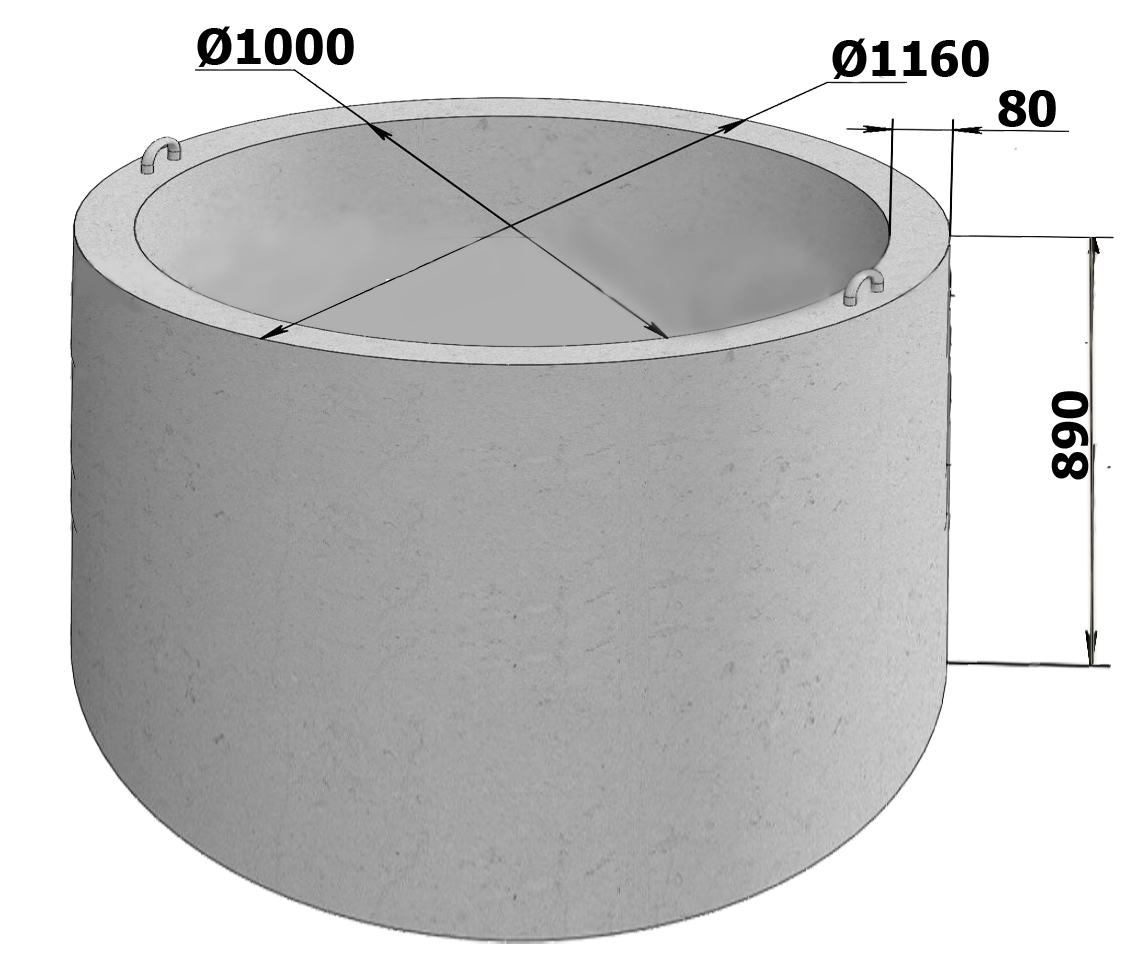

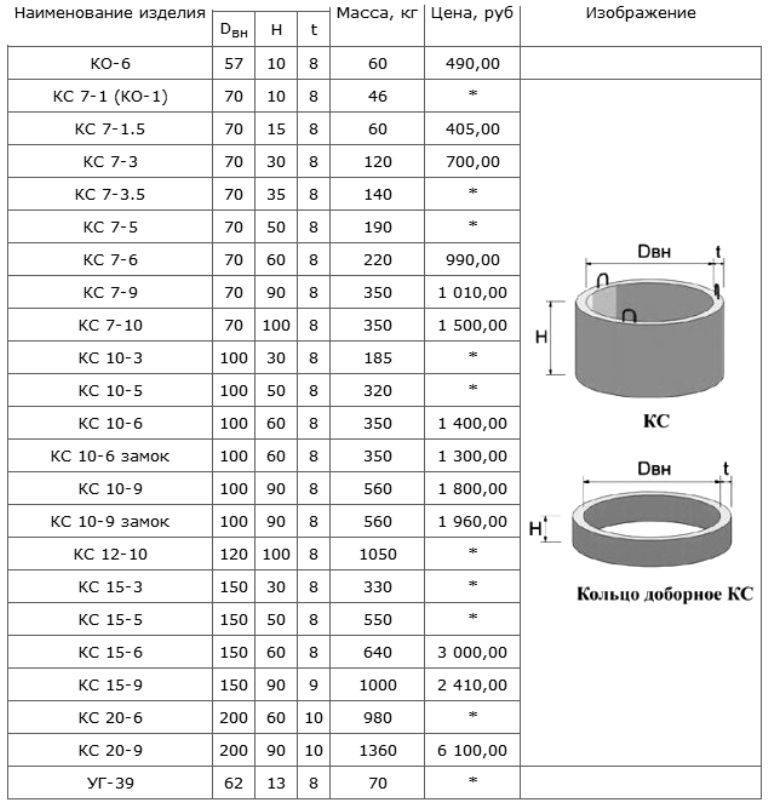

Выбирать кольца для ремонта нужно, придерживаясь требования, что они будут меньше бетонных на 10-15 см. Остающаяся бетонная шахта является определенной преградой для действия подвижных грунтов. Учитывая, что кольца из бетона продолжат разрушаться и, возможно, усугубят действие грунта, материал пластиковых колец для обновления колодца нужно выбирать прочный, износостойкий.
Собранная труба опускается внутрь бетонной, промежуток заполняется смесью из песка и гальки. При наличии интенсивных грунтовых вод и протеканий в старой конструкции места соединения колец желательно дополнительно загерметизировать с помощью силикона.
Лучше всего заниматься очисткой колодца в холодное время года: поздней осенью или зимой
Сохранилось еще достаточное количество колодцев, где шахта выполнена при помощи кирпичной кладки. Она чаще всего имеет прямоугольную или квадратную форму. Такие конструкции обычно используются для телекоммуникационных сетей, поэтому они неглубокие.
Если размеры колодца позволяют, его можно отреставрировать с помощью пластиковых колец, следуя определенной последовательности выполнения работ:
- снять люк;
- разобрать верхний слой кладки;
- очистить колодец от обвалившегося мусора;
- смонтировать и опустить собранную из колец трубу (с учетом коммутационных каналов);
- засыпать пустоты между кирпичными стенами и трубой;
- установить соответствующим способом новый люк.
Возможен ремонт колодцев с использованием неразъемной конструкции. Основное ее преимущество в том, что она абсолютно герметична. Таким способом целесообразно ремонтировать неглубокие колодцы – до 500 см. Нижний край должен быть установлен на ровную поверхность. Принимая решение о ремонте или монтаже колодца с помощью цельной конструкции, нужно обязательно учитывать толщину трубы и сопоставлять ее с нагрузкой.
Поломки могут произойти в результате неквалифицированного технического обслуживания или из-за износа элементов колодца
Обустраиваем колодец для питьевой воды
Виды конструкций
Конструкция может быть трех видов.
Сборная
— сборной, когда элементы монтируются на месте и по весу небольшие, что позволяет в одиночку решить проблему с водоснабжением. Такие колодцы собираются с соединением в паз без использования герметиков и других клеевых средств. Идеальный вариант для ограниченного бюджета. Кольца не высоки по стоимости, а монтаж очень легкий и не требует применения специальной техники;
Сварная
— сварной, требует определенных знаний, навыков в монтировании, умения пользоваться специальными инструментами и оборудованием. Но можно поступить проще и обратиться к специалистам. Стоимость такой конструкции небольшая, но монтирование обойдется в разы дороже. Элементы колодца доставляются на место по отдельности и соединяются с помощью сварки уже внутри скважины. Такой вариант обеспечивает отличную герметизацию и исключает просачивание дождевых вод;
Бесшовная
— бесшовной, то есть в скважину опускается уже готовая собранная конструкция. Вручную это сделать трудно. Отличается бесшовный вариант надежностью, если колодец не упадет с большой высоты на бок. Однако даже бетонные кольца в такой ситуации не отличаются прочностью.
Процесс монтирования
На плотном грунте яма для колодца вырывается по диаметру больше, чем кольца при максимально возможной глубине. Чтобы установить конструкцию, кольца свинчиваются с применением герметика и ставятся на место. Дно застилается подложкой из песка с камнями, а между кольцами и котлованом засыпается аналогичная смесь, но с добавлением щебня небольшой фракции.
Когда почва рыхлая или в ней много воды, используется иной способ. Грунт нужно вырыть на глубину первого кольца. После его установки и выравнивания, оно осаживается путем выбирания земли со дна. Только потом работа проводится с последующими элементами. Процесс более длительный по сравнению с первым вариантом и длится до получения требуемой глубины
Важно при этом правильно расположить фильтр на дне, и провести уплотнительные работы по периметру колодца с целью исключения выпирания элементов в случае промерзания. При таком методе часто используются бетонные якоря в самом низу ствола
Благодаря свойствам материала, конструкция способна выдержать даже замерзание воды.
Монтаж колодца для канализации кольцами можно выполнить за 20 минут. Основные моменты работы:
- — выкапывается яма глубиной, равной высоте всех колец плюс 30 см, чтобы в дальнейшем колодец не стал выше уровня земли;
- — опускается первое кольцо, выравнивается по уровню, дно засыпается песком и утрамбовывается;
- — опускается второе кольцо, снова ориентируясь на показатели уровня;
- — оставшиеся кольца можно монтировать без применения уровня;
- — когда монтаж закончен на слой песка засыпается гравий для большей устойчивости и фильтрации.
Разновидности пластиковых колодцев и их конструкция
Колодцы из синтетических материалов — новинка на строительном рынке как в сфере производства, так и в области эксплуатации, их разновидности и применение в быту носит ограниченный характер. Помимо сборных колодцев из составных элементов, возможно использование и неразъемных видов, которые часто вставляют в неподлежащие ремонту деревянные или бетонированные конструкции для реставрации, углубления и санации.
Рис. 6 Буровые установки для больших диаметров
Сборные варианты
Все колодцы из полимеров, представленные на строительном рынке, являются сборными конструкциями. Модификации, в которых высота колец составляет 200 мм, рассчитаны на использование непосредственно в грунте вместо бетонных колец. Сегменты наращиваются и соединяются друг с другом методом шип в паз. Стеклопластиковые кольца серии Ротолайн и Экосис имеют более низкую прочность и предназначены для использования в качестве вставок при реставрации и ремонте бетонных колодцев. Сегменты Ротолайн длиной 2,2 метра стыкуются между собой методом раструбного соединения, Экосис длиной 1,5 метра скручиваются по резьбе.
Неразъемные пластиковые колодцы
В качестве неразъемных пластиковых колодцев можно использовать любую из труб системы Корсис, длина которой может достигать 13 метров. При необходимости дальнейшего углубления используется линейка Корсис СВТ (Спиролайн), имеющая надежное резьбовое соединение. При применении наружных гофрированных канализационных труб из НПВХ можно получить неразъемный колодец длиной до 6 метров, равный максимальной трубной длине.
Рис. 7 Полимерно песчаные кольца и сегменты канализации
Пластиковый колодец для скважины — монтаж и установка
Существует несколько разновидностей пластиковых колец колодцев и способов их применения, они могут монтироваться самостоятельно или использоваться в качестве вкладышей в бетонные кольца.
Из пластиковой трубы
Монтаж колодца состоит из следующих этапов:
1. С помощью специальный буровой установки или вручную прорывают в земле канал на нужную глубину с необходимым размером по диаметру, при этом для дальнейшей фильтрации проделывают скважину на 0,5 — 1 м. ниже водоносного слоя.
2. В нижней части на расстоянии около 50 см. от трубного торца проделывают сверлом отверстия диаметром около 7 мм. в углублениях до высоты 1 м. таким образом, чтобы обеспечить проходимость около 20%. В отличие от скважины, где дно фильтра закрывают заглушкой, нет необходимости в их слишком большом количестве — основной поток воды поступает с дна нижней части скважины.
3. Обматывают фильтр для очистки скважины несколькими слоями геотекстиля и скрепляют его проволокой из нержавейки.
4. С помощью погружной дренажной помпы производят прокачку заиленного дна, извлекая на поверхность лишний песок и глину.
Рис.9 Устройство колодца при помощи пластиковых труб
5. Проводят гравийную фильтрацию, засыпая в источник сначала крупнозернистый речной песок, затем мелкий гравий и в конце более крупные камни или щебень.
6. Опускают трубопровод на дно, при необходимости закрепляя его части в процессе монтажа патрубковым способом или навинчиванием на резьбу.
7. Пространство между трубной поверхностью и каналом засыпают песком, галькой или щебнем. Верхний участок земли на расстоянии 1 — 3 м. от устья бетонируют для предотвращения попадания в источник верхних грунтовых вод.
8. В конце работ в зависимости от подключаемого насосного оборудования монтируют кессон (лучший вариант для поверхностного электронасоса) или устанавливают на боковую стенку подземный адаптер, опуская в шахту погружной электронасос.
Рис. 10 Использование пластиковых колец для сборки колодца
Пластиковый колодец для скважины из сборных колец
Особенность монтажа фабричных колодцев, высота колец которых составляет 200 мм. — замковое соединение шип в паз, их основные элементы монтируются в следующем порядке:

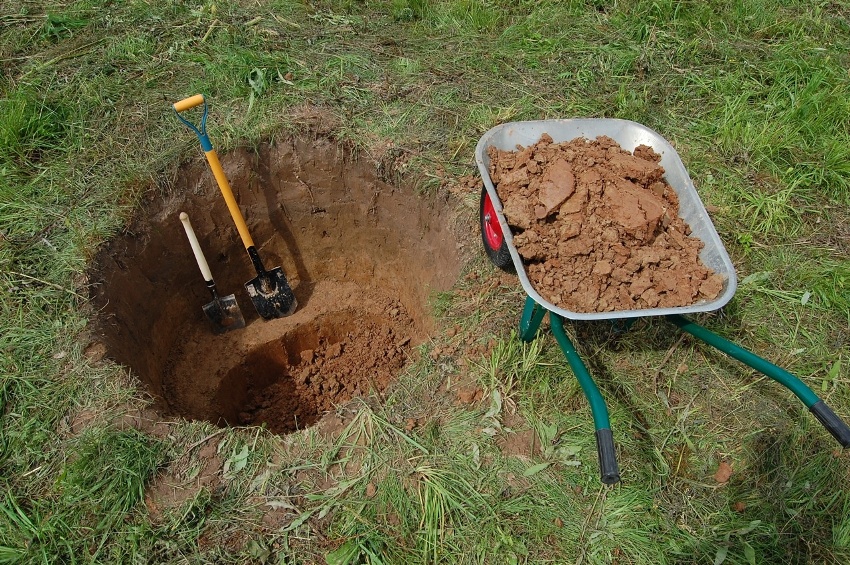

- Ручным или механическим способом выкапывают яму нужной глубины около 1 метра в окружности, откачивают дренажным насосом заиленную породу.

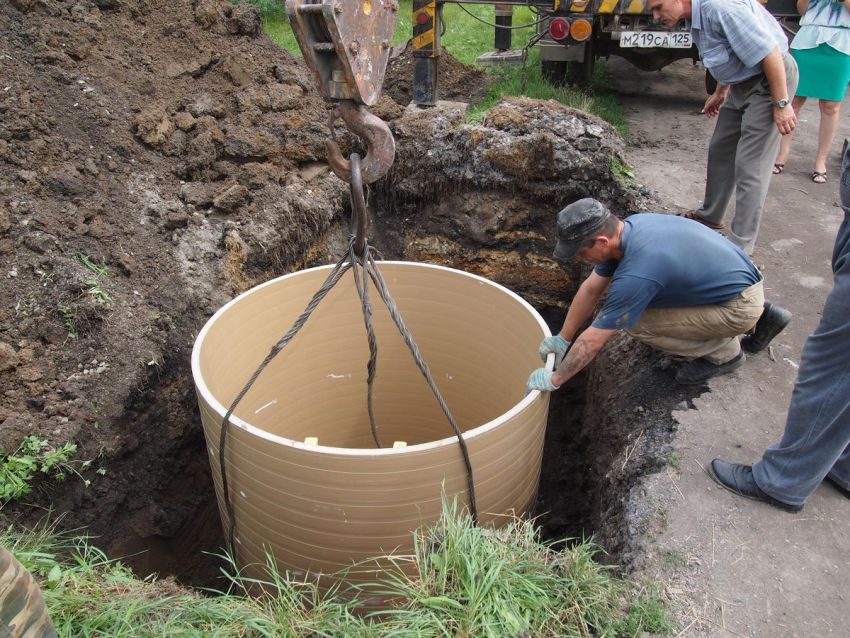

- Опускают кольца вниз на веревке или лебедкой, каждое из них весит около 50 кг., поэтому работа не слишком тяжелая.
- При монтаже используют горизонтальный уровень и отвес около стенки канала, чтобы выдержать строго вертикальное расположение колонны.
- После установки сегментов методом шип в паз можно приступать к обсыпке наружных стен: ее проводят песком, гравием или щебнем.
- По окончании делают на поверхности отмостку из цементно-песчаной стяжки во избежание проникновения грунтовых вод в канал.
- Для фильтрации насыпают в колодезный канал песок с гравием мелких и крупных фракций.
Вставные

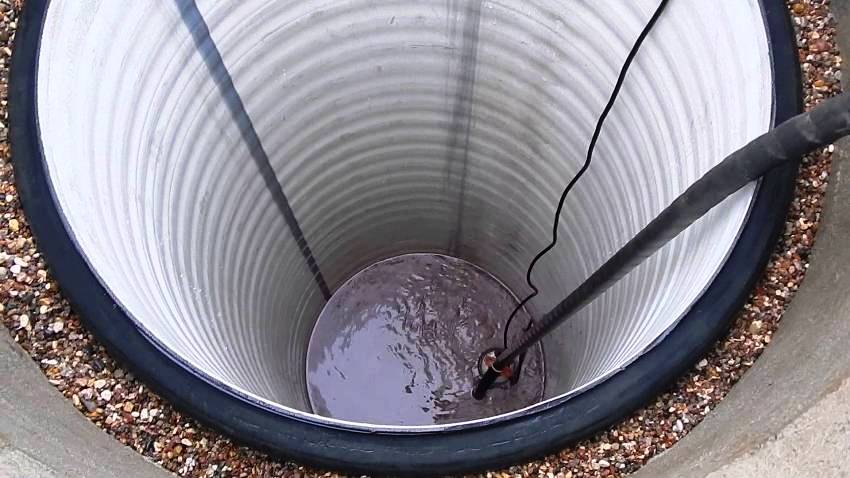

Для реконструкции и ремонта старых бетонных колец используют канализационные трубы для колодца, которые вставляют внутрь. Работы выполняются механизированным способом с помощью передвижного крана или вручную. После погружения их наружные стенки обсыпают песком, гравием или щебнем.
Рис. 11 Как устанавливается пластиковая труба в колодец для питьевой воды
Основные преимущества пластиковых труб для колодцев по сравнению с бетонными — простота монтажа, возможность повторного использования и лучшие физические параметры — герметичность, легкость обслуживания, гигиеничность. Главным недостатком является высокая стоимость труб и сборных колец большого диаметра, а также ограниченный выбор на рынке простых и надежных составных конструкций. Представленную модель с высотой стенки 20 мм и методом крепления шип в паз мало кто решится собирать на большую глубину из-за риска смещения или расхождения сегментов и низкой герметичности.
Закупка материалов и способы укладки пластиковых колец
Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр
При определении размеров обязательно следует взять во внимание последующую эксплуатацию
Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.
В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.
Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму
Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:
- сплошной;
- с профилированием в виде канавок;
- распределительный;
- проходной.
Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.
Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные
Закрытый способ установки колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом
Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора
Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.
Виды стандартных канализационных люков для пластиковых колодцев
Важным условием для длительного и нормального функционирования колодца является правильная подборка люка. В основу стандартизации заложена нагрузка, которую предположительно может выдерживать пластиковая колодезная конструкция. Различаются люки, выдерживающие нагрузку:
- До 1,5 тонн. Их используют в зонах, где нет постоянного механического давления. Это могут быть пешеходные дорожки, лужайки, газоны.
- До 12,5 тонн. Устанавливаются на тротуарах, в местах транспортных стоянок.
- До 25 тонн. Предназначены для установки на городских дорогах.
- До 40 тонн. Выдерживают нагрузку постоянного транспортного потока, в том числе грузовых машин. Размещаются на автомагистралях.

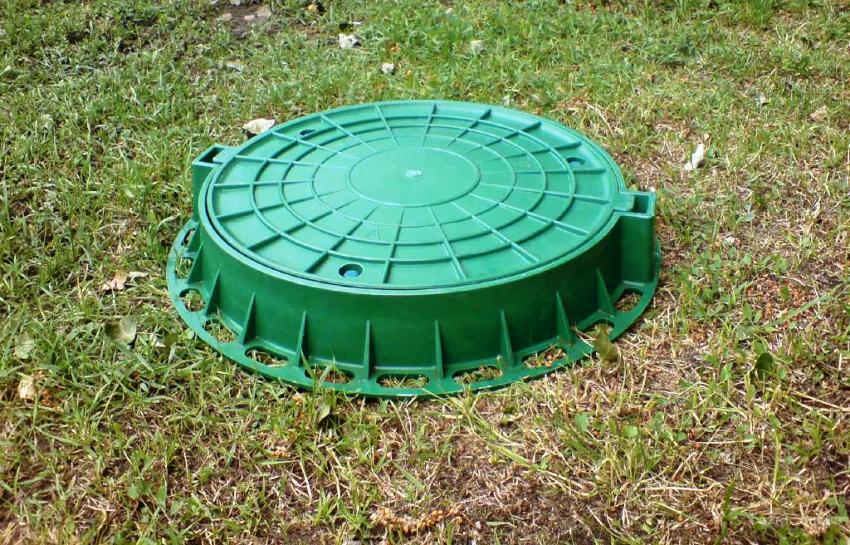

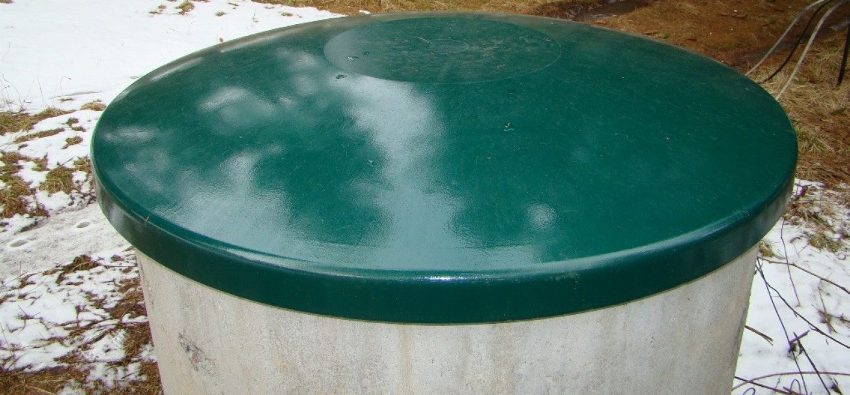

Пластиковые люки для колодцев изготавливаются из стойкого полипропилена, который не выгорает на солнце, не поддается коррозии и выдерживает температуру широкого диапазона
В зависимости от набора комплектующих колодца люки устанавливают:
- непосредственно на шахту;
- на горловину;
- на разгрузочное кольцо.
Непосредственно на шахту можно ставить только люки, выдерживающие нагрузку до 1,5 тонны. Для остальных видов применим любой способ установки. При монтаже колодца следует учитывать, что весу, который может выдерживать крышка, должна соответствовать толщина пластиковых колец для канализации.
Какой септик выбрать
Достаточно часто современные потребители производят сравнение септиков из бетона и пластика. Стоит отметить, что последний вариант считается наиболее предпочтительным. Это обусловлено несколькими причинами. Среди прочих можно выделить то, что бетон не является полностью герметичным. После установки поверхность емкости такого рода необходимо дополнительно герметизировать. Помимо прочего, в процессе работы придется использовать тяжеловесную технику. Проведение работ окажется более затратным финансово, да и сил придется потратить гораздо больше, что очень нежелательно.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Что произойдет с вашим телом, если вы будете есть бананы каждый день Хотя бананы не содержат большого количества кальция, зато они способствуют его усваиванию, этот процесс катализируют их фруктоолигосахариды. Таким обр.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.
Как углубить уже существующий колодец
Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.
Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.
Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.
Известно, что пластик легче воды, поэтому кольца из пластика придется утяжелить. Для этих целей подходит любой груз, который не боится контакта с водой: гранитные чурки или гравийные валуны. Спустя 6-8 месяцев грунт плотно обхватит кольца со всех сторон, и они уже не поднимутся.
Такой способ углубления колодца более простой по сравнению с попытками добавить бетонные кольца, ведь их придется устанавливать поверх существующих. А при таком способе неизвестно, как поведет себя все сооружение.
Размеры пластиковых колец для колодца и цены
Стандартные размеры колец:
- диаметр — 800-1500 мм;
- высота — 500-1000 мм;
- толщина стенок — 50 мм.
Стоимость:
- Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
- Конусный переход с люком — 2000 руб.
- Днище — 1600 руб.
- Колодец сборный, комплект — 17160 руб.
- Цельнолитая конструкция с крышкой — 28600 руб.
Выбор диаметра
Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.
В соответствие с нормами колодцы должны иметь следующий диаметр:
- обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
- инспекционные — 315-600 мм (канализация, дренаж);
- накопительные емкости — 400-1500 мм (ливнестоки).
Составные части для колодца.
Высота
То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:
- Кинета с лотковой частью имеет высоту 400-600 мм.
- Плоское днище — 400 мм.
- Стандартный размер шахты — 1000 мм.
- Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
- Конусная горловина — 560 мм.
- Бетонное разгрузочное покрытие с люком — 604 мм.
