Пеллетная горелка своими руками

Сбои в работе и их устранение

Чтобы обеспечить беспроблемное функционирование пеллетного котла, необходимо в первую очередь правильно расположить и установить отопительное оборудование. Площадь под установку должна быть прочной, способной выдерживать не только массу самого оборудования, но и вес бункера, наполненного пеллетами.

Стены и пол в обязательном порядке изолируются негорючими материалами. Монтаж вентиляции и дымоотвода осуществляется только из негорючих, долговечных и качественных материалов.

Известно несколько относительно простых сбоев в работе пеллетного оборудования, которые вполне могут быть устранены самостоятельно:

повышенный уровень расхода топлива может быть вызван некачественными пеллетами, или резким понижением температурных показателей на улице;
появление искрения из дымоотводной трубы чаще всего бывает спровоцировано засорением зольников продуктами сгорания;
появление дыма и хлопков при открывании дверцы отопительного котла, как правило, является результатом засорения жаровых и дымоходных труб;
недостаточный прогрев помещения отмечается при неправильном выборе мощности котла, недостаточном количестве радиаторов отопления или при наличии в системе воздушной пробки.

Как показывает практика, самые сложные узлы и элементы целесообразно приобретать в уже готовом виде. Горелка, «колосовик», печные дверцы, датчики и программаторы, вентилятор и электрический двигатель заводской сборки всегда более предпочтительны, чем оборудование, собранное своими руками.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Устанавливаем оборудование

Подготовив площадку, устанавливаем сам аппарат. Устанавливаем и подключаем горелку, бункер, шнек и пульт автоматического управления. Коммуникации к оборудованию подсоединяем через шаровые краны.

Это облегчит обслуживание системы. Желательно установить фильтры. После подключения всех элементов, производят пробный пуск отопительной системы.

Ретортная пеллетная горелка: изготовление

Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.

В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:

Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.

В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.

Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
Контроллеры для автоматизации процесса работы;
Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Сборка своими руками

Когда изготавливается пеллетная горелка своими руками, важно уделить особое внимание корзине. Часто из-за ее неправильной реализации может происходить застревание пеллет. При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер

Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Уделить внимание также стоит зазору между дном корзины и задней стенкой. Он должен быть не меньше 6 мм, но на 2 мм меньше размера пеллет

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези

Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

Узел, где идет отделение камеры сгорания пеллет от камеры сгорания пиролизоного газа, необходимо сделать сплошные прорези. Если горелка рассчитывается для котла на площадь в 150 м 2 , тогда высота каналов для вторичного воздуха, которые проходят под дном корзины должны быть 30 мм

При этом процесс горения не идет по требуемому алгоритму и огонь возвращается в бункер. Чтобы ликвидировать этот недостаток, необходимо посмотреть на правую верхнюю часть рисунка, который приведен ниже. Прорезь, через которую будет осуществляться подача пеллет нет необходимости делать сплошной. Она должна быть с отверстиями, которые на 2 мм меньше самих пеллет

Кроме корзинки, щепетильный подход требует и бункер, в котором будут храниться пеллеты. Проблемы начинаются с теми бункерами для пеллет, которые сделаны на глаз и по вольному чертежу. Слева на схеме сверху приводятся размеры и чертежи бункеров, которые используются в Пеллетронах. При площади жилища в 150 м 2 одного такого бункера хватит на сутки. Справа снизу на этом же рисунке приводится чертеж и размеры камеры сгорания. Основой для них послужила пеллетная горелка Пеллетрон 15. Коридор, по которому будет происходить движение вторичного воздуха лучше выполнить в форме буквы «Г». Это необходимо для лучшего перемешивания вторичного воздуха с пиролизными газами. Таким образом повыситься КПД установки. Для камеры сгорания понадобится особый вид стали, который выдерживает высокие температуры. При этом сварить ее в домашних условиях получиться только при наличии точечной сварки, т. к. обычный сварочный аппарат сможет с трудом прогреть ее. Понадобятся листы с минимальной толщиной в 2 мм. Интересная конструкция пеллетной горелки приведена в видео ниже.

С чего начать?

Сначала стоит определиться, твердотопливный котел будет основным или все-таки резервным источником отопления. Если он будет дополнять другие варианты, необходимо подбирать модель согласованной, чтобы все оборудование сочеталось, обеспечивая гармоничное функционирование всей системы. При этом нужно учитывать, что есть бытовые, а есть и промышленные модели для отопления помещений.

Модели твердотопливных котлов

Примечание: Если будет использоваться несколько твердотопливных приборов, может возникнуть сложность с разностью температурных графиков, поэтому параллельно использовать такое оборудование не рекомендуется. Проблему можно решить, если использовать расширительный бак.

Еще один важный параметр, который должен быть учтен при выборе, – мощность агрегата. Для определения этого показателя следует учесть площадь частного дома, уровень теплоизоляции комнат, которые будут отапливаться твердотопливным котлом. Если самостоятельно определить этот параметр не удается, лучше обратиться к специалисту. Это сделает расчеты правильно, подскажет оптимальные варианты.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

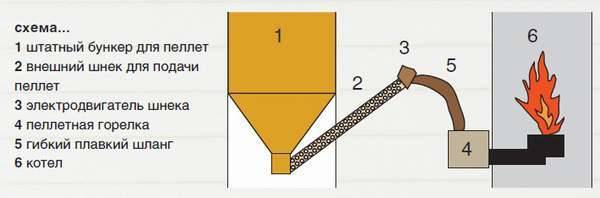

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Пеллеты

Различные отходы лесозаготовительных или деревообрабатывающих предприятий, реже агропромышленных комплексов, спрессованные в цилиндрические мини-брикеты, являются новым видом твёрдого топлива – пеллетами. Для их производства используются опилки и мелкая стружка, ветки, кора, листья и хвоя, торф, зерноотходы, солома, жмых, лузга и многие другие производственные отходы.

Производя пеллеты, владелец деревообрабатывающего, мукомольного или любого другого производства решает сразу две задачи:

Обеспечение потребителя экономичным, удобным, практичным твёрдым топливом.
Утилизация отходов, приносящая дополнительную прибыль.

До недавнего времени пеллеты использовались лишь как наполнители кошачьих туалетов или мульча и удобрение для огородных растений.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов :

камера сгорания (в виде трубы круглого или прямоугольного сечения);
загрузочный бункер для топлива;
шнековый конвейер для подачи сыпучего топлива;
вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу :

Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами :

В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит :

экономное расходование топлива;
минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Принцип работы пеллетного котла

Пеллетный котел BURNiT PеlleBurn

Как отмечалось, в качестве топлива такие котлы используют пеллеты, то есть гранулы из прессованной древесной стружки, опилок и прочих подобных отходов.

Работа котла основывается на предельно простом принципе. Вы загружаете пеллеты в специальный бункер, оттуда они по шнеку поступают незначительными порциями к горелке, в которой и осуществляется сгорание гранул.

Под воздействием пламени происходит нагрев воды в специальном резервуаре, подключенном к отопительной системе.

В результате при минимальных затратах вы получаете надежный, экологически чистый и высокоэффективны й обогрев.

Как рассчитать мощность котла

Чтобы установить требуемую мощность котла, нужно знать размеры помещения, которое им будет обслуживаться, степень утеплённости дома и погодные особенности района.

Сложный теплотехнический расчёт можно заказать специалистам, а можно самостоятельно сделать примерные расчёты.

Для этого понадобится знать площадь дома.

Для тёплых регионов берётся 0,8 кВт мощности на 10 м2.
В средней полосе – 1,2–1,4 кВт на 10 м2.
А в районах с морозными зимами – 1,5 – 2 кВт.

Если дом плохо утеплён, добавляют от 20 до 40 % мощности.

Например, для дома в 90 м2 принято устанавливать котёл мощностью 9 кВт, но если жильё расположено в северном районе, лучше выбрать котёл 13 – 18 кВт (90 х 1,5 или 90 х 2).

Принцип работы и особенности конструкции

Основной принцип работы агрегата – сочетание шнековой технологии и запального механизма, гарантирующего быстрое воспламенение. Схема пеллетного котла включает в себя эти особенности и предполагает, что процесс сжигания гранулированного топлива сопровождается принудительным поступлением воздуха, именно поэтому в ней присутствует вентилятор. Принцип работы предполагает, что автоматика розжига срабатывает только после того как топливо хорошо разгорится. Непосредственно в процессе горения брикетов образуются горячие дымовые газы. Выходя из топки, они попадают в теплообменник, где передают 95% выделившегося тепла.

Общая схема

Дальнейшая работа проходит так:

продукты горения поступают в зольник,
автоматическая подача воздуха позволяет поддерживать оптимальные параметры котла по выработке тепла (участие человека в этом процессе не предусмотрено).

Настройка и последующее за ней управление может производиться, если возникнет такая необходимость, с помощью вмонтированного пульта ДУ. Возможность установки максимальных для данного помещения и минимальных температурных значений позволяет обеспечить стабильную поддержку оптимальной для него температуры.

Особенности работы печи – при достижении максимальной температуры для агрегата дальнейшая подача топлива автоматически прекращается. Новое поступление становится возможным только после того, как температура упадет до минимальных показателей. Также к особенностям конструкции следует отнести:

камера сгорания небольшая,
до 72% теплосъема проходит в конструкции,
средняя температура удаляемых в процессе воздействия пламени газов, составляет 1500,
горелки объемного типа за счет чего достигается высокий показатель КПД (до 96%),
некоторые агрегаты могут быть оснащены контуром горячего водоснабжения (дополнительное отопление в доме).

Выделяют 3 основных типа оборудования:

пеллетные котлы, предназначенные для гранулированного топлива, произведенного из древесины,
комбинированные печи/котлы, способные короткое время работать на дровах или угле,
Универсальные по использованному топливу пеллетные котлы (горелки) – для них подойдет любой вид твердого топлива.
