Печи горизонтальные для бани из трубы

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
   • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
   • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
   • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
4. фасадный лист приваривается к передней части печки;
5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
6. навешиваются дверцы;
7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

1. отрезают кусок основной трубы высотой 0,7-0,9 м;
2. места отрезов зачищаются;
3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
   • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
   • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
   • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
3. в верхней части вырезается отверстие для установки дымохода;
4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Инструкция по сборке

Всю сборку нужно проводить в соответствии чертежами, чтобы не возникло сложностей и ошибок. Это конструкция может вызвать небольшие трудности во время сборки, так как в отсеке для топки будет находиться отдел для закладывания камня.

1. Дно трубы заваривается заготовкой ли листового металла.
2. На расстоянии 1-2 см от низа выполняется вырезка окошко прямоугольной формы 24?8 для поддувала. Это даст доступ кислороду в отсек сгорания горючего и где извлекается зола.
3. На расстоянии 15-20 см от верней части поддувала вырезается другое отверстие для закладывания горючего. Его размер составит 20-24 см. Применяются специальные тонкие диски.
4. Сверху топки присутствует камера, в которую укладываются камни. Вырезается круглое отверстие на расстоянии 12-18 см от верха топочного отсека. Примечание: круглое отверстие должно быть 35 см в диаметре, смещение по окружности трубы составит 90 0 .
5. Другая, диаметром 35 см отрезается по длине, которая равна внешнему диаметру большей трубы. Верхний сегмент срезается на ? в виде «лопатки», до границы переднего края.
6. К заднему торцу варится глухая стенка, а внизу к переднему заглушка с дверцей. Через нее будут закладываться камни и заливаться вода для создания пара.
7. Вырезанная «лопатка» вставляется в отверстие главной трубы. Ее наружный выступ должен быть 2-3 см. Внутри по всему периметру должен остаться промежуток, который полностью заваривается. Для усиления устойчивости конструкции к корпусу привариваются прутки.
8. На основе диаметра главной трубы производится вырезание из листовой стали куска округлой формы. Чтобы зафиксировать колосники, в вырезанном круглом куске стали прорезаются отверстия прямоугольной формы;
9. Топливник вваривается в главную трубу, параллельно полу, на 2 см выше верхнего края отверстия поддувала.
10. Основание поддувала прорезается из металла, исходя из внешнего диаметра главной трубы. Под каменку привариваются ножки для ее удержания. После приварить к низу.
11. Главная труба является стенкой для бака для нагревания воды.
12. В вырезанном дне бака проделывается отсек для дымохода от края на 3-5 см.
13. В отверстие заваривается кусок трубы для дымохода, выступающий на расстояние 10-12 см.
14. Дно бака устанавливается на главную трубу. После приваривается на 10-12 см выше отсека для камней. Дымовая труба должна находиться сбоку от «лопатки».
15. Днище бака полностью обваривается. Внизу сверлится отверстие для подвода водяной трубы.
16. Для изготовления двойной крышки бака вырезаются 2 полукруглые части. Одна полностью приваривается, а другая служит для открывания бака и крепится на петли.
17. В итоге должна получиться вот такая печь:

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Горизонтальная печь

Рассмотрим печь, которая имеет горизонтальную основу. Здесь каменка устанавливается с внешней стороны, а бак подвешивается. К положительным моментам предлагаемой печи относят ее компактные габариты и приличную глубину топки, что гарантирует возможность быстрого прогрева бани.

Процесс предполагаемых работ включает в себя:

1. Подготовку основы. Для чего понадобится труба длиной 0,8 м, диаметр которой должен составлять 0,5 м.
2. Изготовление колосниковой площадки за счет использования листового металла толщиной около 12 мм и арматуры. Размер данной площадки должен составлять 40 на 80 см. В ней делается отверстие, которое оснащается арматурой путем ее приваривания.

Печка должна быть установлена таким образом, чтобы шов располагался под колосником. Это позволит избежать слишком высокой термической нагрузки на стык в виде шва.

1. Создание фасада, на изготовление которого может пойти прямоугольный лист железа 60 на 70 см. В нем следует сделать два отверстия, где одно предназначено для поддувала, а другое – для топки.
2. Обустройство обратной стороны печи, что делается также с помощью листа металла прямоугольной формы, но несколько другого размера – 70 на 90 см. Верхняя линия этого листа – ограничитель каменки.
3. Соединение фасада и задника с печкой посредством сварки. Фиксирование переднего ограничителя посередине печи, форма которого должна совпадать не только с корпусом самого теплового агрегата, но и с контурами заднего ограничителя.
4. Вырезание отверстия 15 на 15 см в задней части печи для крепления металлического свода, имеющего предназначенную для дымохода прорезь.

Устанавливайте дымоход ближе к передней части печи сантиметров на 15. Это создаст условия для отсечения огня и качественного сгорания топлива.

1. Приваривание свода, служащего дном каменки. Для увеличения объема можно дополнить ее решеткой из арматуры, навариваемой на стенки так, чтобы она возвышалась примерно на 20 см.
2. Оснащение зольника и топки дверцами.
3. Монтаж полки для установки водяного бака. Фиксируется с помощью сварки. Ее размер должен соотноситься с размером основания теплового агрегата.
4. Оборудование бака краном.

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной

Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

• обработка и обрезка трубы DN 500, вырезание проёмов для двери;
• создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
• обработка вырезанных деталей и составление из них дверец для печи;
• сварка колосниковой решётки из арматуры;
• создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

Способы самостоятельного изготовления

Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

• удобное расположение топки;
• оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
• отличный нагрев камней и бака с водой;
• небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
• равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

• с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
• увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
• к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

• корпус с поддувом, каменка, топка и колосники;
• бак для воды;
• дымоотвод;
• искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Схемы и чертежи самодельных печей

На фото выше наглядный пример горизонтальной печки. Схема топки с выносным водяным баком изображены отдельно. Под готовое изделие предусматривается фундамент. Нужно сделать отступ от стены 20 см.

Здесь схематично показана работа горизонтальной печи, ход огня и дымовых газов. Водяной бак подключен и закреплен к верху стены.

Вот чертеж печки из трубы с разных ракурсов с выведенной дымоходной трубой. В части потолка, стены, где дымоход будет выходить на улицу нужно провести утолщение в 12 см. Выступ трубы над крышей ‒ минимум 50 см.

Вот печка с горизонтальной загрузкой топлива. Общая высота ‒ 800 мм, длина ‒ 900 мм, ширина ‒ 600 мм. Для устойчивого положения снизу приварены металлические ножки. Камни укладываются сверху на решетке. К такой конструкции допустимо подключать теплообменник.

Вот схематичный принцип работы вертикальной печки из металлической трубы с присоединенным баком масла (отработки). Довольно сложный вариант для изготовления в домашних условиях. Без опыта браться за его сборку не стоит.

Вариант банного котла с горизонтальной загрузкой дров. Стрелками показано направление движения горячих газов. Для повышения теплоотдачи мастера рекомендуют обкладывать агрегат кирпичом. В этом случае прогрев помещения выйдет более равномерным.

Трубная печка из толстой стали. На схеме отмечены общие размеры прибора, отдельно вынесены ключевые элементы и принцип их соединения.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

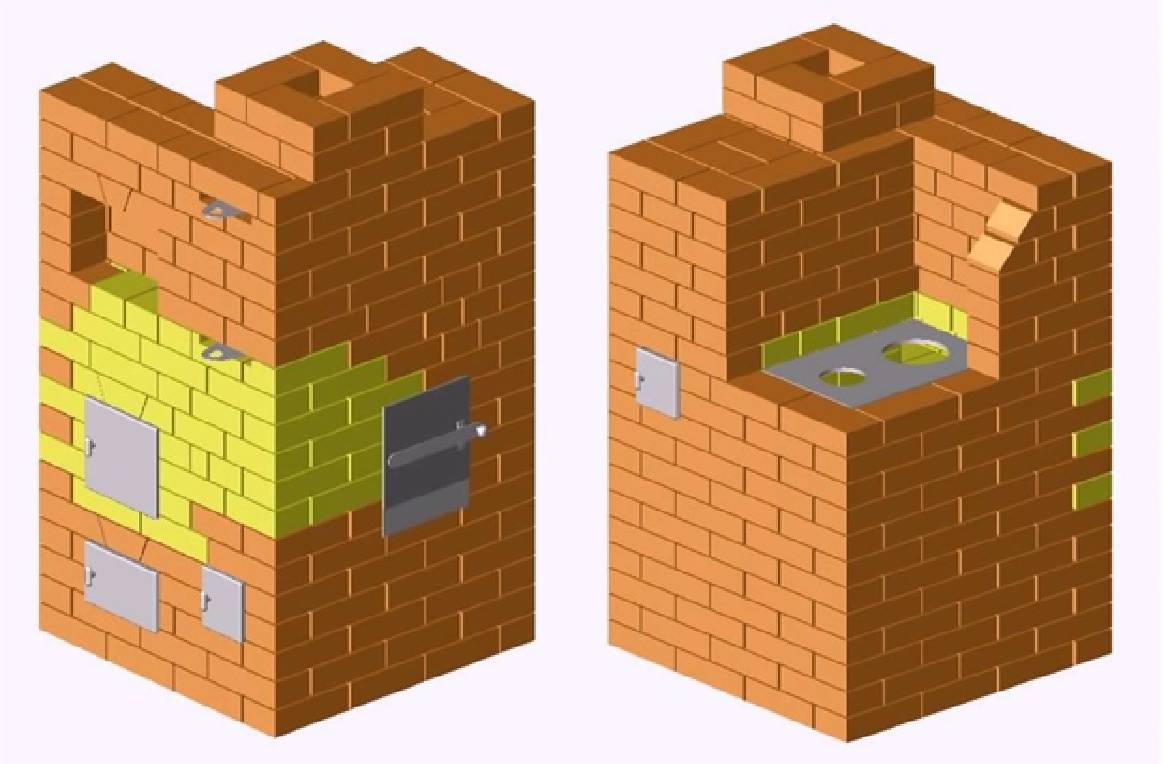

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

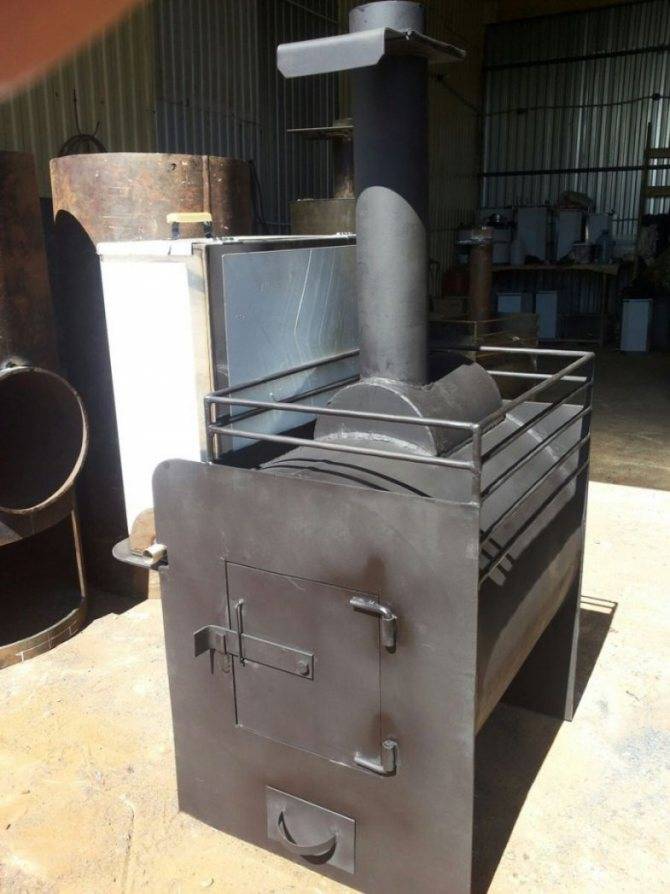

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере  горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Заводская модель Робинзона своими руками

Изготовление ракетной печи, аналогичной той, что выпускается на заводах, не является сложной задачей. Конструктивных элементов в этой модели не так уж и много:

1. Металлическая труба диаметром 100 мм и длиной 600 мм.
2. Из листа стали 3 мм изготавливается топливный короб 300×150×100 мм. Для этого он разрезается на пластины: 2 по 300×150 мм, 2 по 300×100 мм и одна 150×100 мм.
3. Решетка колосников изготавливается из обрезков арматуры диаметром 7-8 мм и длиной 120 мм.
4. Металлическая пластина 200×150 мм, которая будет разделять бункер на топливный отсек и поддувальный канал.
5. Три гайки на 13 для привинчивания ножек. Они будут установлены на нижней части бункера.
6. Из трубы диаметром 100 мм нарезаются кольца высотой 25-30 мм (3 шт.) и одно диаметром 110 мм.
7. Три шпильки одинаковой длины или болта М8 для ножек. Можно использовать 3 отрезка прута с аналогичной резьбой.

Что касается подставки для посуды, то ее конфигурация не имеет принципиального значения для работы устройства. Потому этот элемент можно сделать и по-другому

При этом важно соблюдать правило, согласно которому подставка не должна перекрывать отверстие дымохода, чтобы не нарушить тягу

В рассматриваемой модели 3 кольца разрезаются пополам и привариваются к металлическому стержню.

Подобная конструкция сложнее предыдущей тем, что короб в сечении является прямоугольным, а дымоход – круглым

Потому важно правильно выполнять операции по соединению двух частей в одно устройство. В целом технология производства выглядит следующим образом:

1. Начинается все с изготовления пластины с решеткой, которая будет разделять бункер на две части. Для этого к плоскому элементу привариваются отрезки арматуры с шагом в 10 мм.
2. Полученную деталь нужно приварить к задней и боковым стенкам бункера. Расстояние от нижнего края до пластины с решеткой должно составлять 30-35 мм. Деталь нужно прикрепить с помощью сварочного аппарата параллельно нижнему краю.
3. Затем необходимо аккуратно заварить стыки стенок между собой.
4. К полученной конструкции крепится днище, а к нему – гайки.
5. К задней и боковым стенкам приваривается верхняя пластина.
6. На трубе размечается срез под углом 30°. Ненужная часть отрезается.
7. Тот конец, который приобрел форму овала, необходимо приложить к верхнему участку бункера. При этом труба размещается в самой нижней части верхней пластины и равноудалено от боковых стенок. Этот элемент обводится маркером, по разметке вырезается отверстие. Для этого можно воспользоваться сварочным аппаратом либо устройством для резки металла.
8. Затем к полученному отверстию нужно приделать трубу. Сверху на нее устанавливается подставка, а в гайки ввинчиваются ножки. Теперь печь-ракету можно испытать. После этого она покрывается термостойкой краской.
