Двухконтурная печь для бани

Изготовление теплообменника своими руками

Чтобы своими руками изготовить теплообменник для печи в бане, нужно использовать листовой металл. толщина которого составляет 2,5 мм. Верхнюю ёмкость в виде цилиндра присоединяют к нижней прямоугольной ёмкости с помощью труб. В данном процессе самое основное, чтобы швы в месте стыков отдельных элементов имели минимальные зазоры. Непосредственные размеры печи, а также толщина труб должны рассчитываться в соответствии с площадью бани.

Подготовленные металлические заготовки прихватываются друг к другу с помощью сварки и только после проверки, что все детали на своих местах, производится окончательное сваривание теплообменника. По окончании сварочных работ проводится проверка качества швов для этого:

• заваривается нижняя труба теплообменника.
• в систему заливают воду.
• к выходному отверстию присоединяется ёмкость.
• для проверки в систему подают воздух под давлением.
• в случае если сварка выполнена качественно, то в местах швов течи быть не должно.

Принцип работы и отличительные особенности

Печь состоит из нескольких элементов:

1. Каменка. Часть агрегата, в где накапливается тепло от раскаленных камней. Отапливается дровами, электричеством или газом.
2. Топливник. Емкость, где выделяется тепло от сгораемого топлива. Оснащен решеткой, расположение которой зависит от типа топлива.
3. Решетка. Чаще всего изготавливается из чугуна, так как этот материал обладает устойчивостью к высоким температурам и долговечностью при частой и длительной эксплуатации.
4. Зольник. Емкость, размещенная под топливником. Предназначена для оседания золы.
5. Проходной тоннель с дверцей. Устанавливается в предбаннике, чтобы можно было топить парную в смежном помещении.

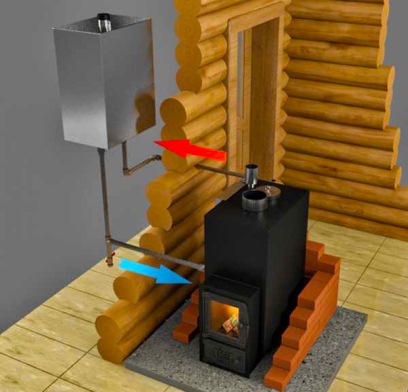

6. Теплообменник. Элемент, предназначенный для передачи тепла воде от топки.
7. Бак. Емкость с водой, монтируемая к печи, находящаяся сверху или сбоку прибора. Отличается по объему и типу материала.
8. Дымоход. Труба, выходящая из топливника и направляющая дым на улицу.

Печи с баком работают по следующему принципу. В топливник закладывают дрова, выделяющие тепло. Нагревшийся воздух поднимается через вверх и раскаляет камни. Они нагреваются и поддерживают необходимую температуру в помещении. Кроме этого нагревается бак.

Скорость разогрева воды зависит от расположения бака. Он может находится возле печки или в смежном помещении. Для поддержания температуры воды нужно периодически подкидывать дрова.

Существуют печи с длительным горением. Они работают без подкидывания дров до 20 часов, что исключает постоянный контроль при работе прибора. Процесс горения у таких печений происходит в обратном направлении — сверху вниз.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Топ-5 популярных печей для бани с баком для воды

5. Дровяная банная печь Harvia 20 SL

Печь Harvia 20 SL с лёгкостью отапливает помещения объёмом 18-20 куб. м., мощность печи – 24 кВт, что позволит хорошо протопить печь даже в суровые сибирские морозы.

Удлиненная топка позволит поставить печь в парилке, а топить её из другого помещения. В комплекте имеется большой бак для воды из нержавеющей стали.

Каменка открытая и умещает в себя около 40 кг камней, что является оптимальным вариантом для традиционной русской бани. Изготовлена печь из высококачественной стали, которая прослужит Вам не меньше, чем чугунная печь за такую же цену.

4. Дровяная банная печь KASTOR Karhu-20 JK

KASTOR Karhu-20 JK ещё один популярный вариант среди покупателей банных печей. Мощность печи 18 кВт, что позволяет отапливать помещения объемом от 8 до 16 куб. м.

Открытая каменка уместит в себя 60 кг камней, конструкция топки — удлинённая. Печь изготовлена из прочной конструкционной стали с толщиной до 8 мм в местах с повышенной температурной нагрузкой.

3. Дровяная банная печь Ермак 24 Премиум (Чугун)

Надёжная и мощная чугунная печь Ермак 24 Премиум — отличный выбор для большой парной. Печь сделана из двух видов материалов, топка из прочного чугуна, а каменка из стали. Данное решение позволяет облегчить конструкцию, ускорить протапливание и исключить возможность раскола чугуна при попадании на него воды.

Каменка открытого типа умещает до 60 кг камней. Мощность печи – 24 кВт, этого с достатком хватит для помещения объемом до 26 куб. м. В стандартной комплектации бак для воды не предусмотрен, но его можно выбрать как дополнительную опцию при заказе у поставщика.

2. Дровяная банная печь TMF Гейзер Супер Inox

Оптимальный вариант печи по соотношению “цена/качество”. Мощность печи позволяет отапливать помещения от 10 до 18 куб. м. Печь сделана из прочной стали с толщиной до 8 мм. Нагрев воды в бане можно производить с помощью баков самоварного типа, которые размещаются на дымоход, либо с помощью натрубного теплообменника.

Каменка в печи разделена на 2 отдела: внутренняя, которая умещает в себя 33 кг камней и внешняя, которая умещает 30 кг камней. Для равномерной подачи воды в каменку в печи сделана удобная воронка.

1. Дровяная банная печь Harvia Legend 240 Duo

Harvia давно зарекомендовал себя, как качественный производитель печей для бани и сауны, поэтому в качестве материалов можно не сомневаться. Мощность печи 21 кВт.

Максимальный объём помещения для отапливания – 24 куб. м. Печь изготовлена из стали, а просторная каменка умещает в себя до 200 кг камней. Дверца печи сделана из стекла. Как дополнительную опцию, можно выбрать встроенный бак для воды.

Особенности установки

ВНИМАНИЕ! Все монтажные работы производятся в соответствии с правилами пожарной безопасности, изложенными в СНиП 41-01-2003

монтаж разных типов печей контур заземления для парной.добавлять новые фазыпечь рассчитана на 380 вольтпроводку

Сама же электрокаменка не нуждается в основании и дымоходе. Ставить ее можно в любом месте парной, есть модели, которые вешаются на стену или потолок. Минимальные расстояния до горючих поверхностей указываются в паспорте каждой электропечки.

На пол под печь обязательно положить лист огнеупора и/или металла.

Кирпичная печь нуждается в массивном фундаменте, способном выдержать ее вес. Поэтому место для нее определено на этапе постройки. Кладется она из жаропрочного кирпича, обычно — профессиональным печником, поэтому этап кладки мы пропускаем.

В силу того, что кирпичные печки редко становятся причиной возгорания, к ним предъявляются чуть более низкие требования пожарной безопасности. Достаточно защитить пол перед топкой листом металла. А дымоход обычно и так изолирован кирпичной кладкой.

Ну, а металлические печи — это наиболее пожароопасный класс банных печек. Поэтому тут установка имеет множество нюансов, связанных именно с соблюдением мер безопасности.

Перед установкой печи для нее делается ровное основание. Чаще всего из кирпича. Общая высота основания не превышает 20 см. Поверх него кладется слой теплоизолятора, а потом — лист металла. В среднем размер основания не больше 70х70 см.

Если топка печи находится в парной, то печь соседствует либо с одной, либо с двумя стенами (в углу). Эти стены не должны быть ближе 26 см от печи (0,5 м — оптима) и их поверхность следует защитить экраном — из кирпича, металла или камня.

Расстояние от расположенной в парилке топки до противоположной стены не должно быть меньше 1,25 м.

Если топка находится в смежном помещении, то в стене оставляется достаточно большой проем, который заполняется кирпичной кладкой, а для топки оставляется отверстие на несколько сантиметров с каждой стороны больше необходимого. Потом этот промежуток заполняется жаропрочным(!) теплоизолятором.

БУДЬТЕ ОСТОРОЖНЫ! Перед покупкой теплоизолятора обязательно проверяйте температурный максимум, на который он рассчитан.

Расстояние от верха печки до потолка не может быть меньше 1,2 м.

На последнем этапе печь подсоединяется к дымоходу и (при необходимости) к баку для горячей воды (!печам с баком для воды посвящена отдельная статья).

СОВЕТ! Пожар будет менее вероятен, если не забыть поставить на верх трубы дымохода сетку искрогасителя.

№9. Техническое оснащение печи

Обратите внимание на печи с конвекцией. Они обеспечивают оптимальный воздухообмен в парилке

За счет конструкции каменки и защитного кожуха быстро выравнивается температура нагрева воздуха, происходит постоянное движение холодных и горячих воздушных масс. В печах без конвекции для создания оптимальных условий в парной требуется больше времени.

Печь может быть оснащена емкостью для нагрева воды. Емкость может быть встроенной или выносной. Первый вариант подойдет для парилки, рассчитанной на 2-3 человека, обеспечит их достаточным количеством горячей воды. Выносная емкость устанавливается в банях с высокой интенсивностью посещения.

Если есть необходимость отапливать смежные помещения (предбанник, душевую, раздевалку), то можно взять печь с теплообменником. Как правило, используется комбинированный принцип нагрева. Парилка прогревается за счет конвекции, а смежные помещения получают тепло посредством поступления нагретого теплоносителя по радиаторам.

Изготовление своими руками

Несмотря на доступность в продаже разных вариантов можно попробовать свои силы в самостоятельном изготовлении теплообменника. Это не так уж сложно, если есть опыт сварочных работ. Во всяком случае, проще, чем делать печку с нуля.

Но прежде чем приступать к работе, нужно проделать небольшой расчет.

Расчет мощности и площади теплообменника

Выше уже говорилось о том, что теплообменники, связанные с корпусом, забирают часть мощности печи. Поэтому первым правилом будет следующее:

ВАЖНО! Мощность теплообменника не должна составлять больше 1/10 от мощности печи. Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров

Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос

Второе правило связано с длиной труб: если система самотечная, то не стоит тянуть трубы дальше трех метров. Насос в системе избавляет от подобных ограничений. Но насос ставится чаще в случае, когда теплоноситель используется для обогрева помещений. Впрочем, если накопительный бак расположен не слишком высоко, мыться получится только со шланга. Если это неудобно, то надо либо бак выносить на чердак и утеплять, либо ставить тот же насос.

Третье правило касается объема теплообменника (если это небольшой проточный бак, а не змеевик). Нагреваться вода в нем должна за пару часов. Если дольше, то объем великоват. Если быстрее, то это лучше только на первый взгляд — вода не должна закипать, от этого будет накипь, пар, испытание расширительного бачка и др. проблемы.

Теперь, собственно, сам расчет:

Мощность теплообменника зависит от его площади: 9 кВт на каждый квадратный метр обменника. Площадь рассчитать довольно просто: если это змеевик, то длину окружности (3,14*диаметр) умножаем на длину трубы. Если это теплообменник-«самовар», то берем диаметр внутренней трубы, умножаем на число Пи, еще раз умножаем на высоту «самовара».

Если обменник висит на дымоходе, можно не считаться с правилом вычета его мощности из мощности печи. Только если он на или в ее корпусе. Рассчитать мощность, которая требуется для обогрева помещения, можно по тому же принципу, что для парилки, то есть, исходя из объема помещения. В парилке берется киловатт на кубометр, но в смежных не нужна высокая температура, поэтому ориентируйтесь на половинную величину.

Зная, сколько киловатт нужно на обогрев моечной, вы получаете площадь теплообменника, а из нее — длину трубы для «самовара» или змеевика.

Рассмотрим пару вариантов самостоятельного изготовления теплообменников.

Предположим, что вы решили повысить КПД печи за счет установки теплообменника на дымоход.

• Толщина требуемой для этого стали 2,5 мм.
• Помимо листового материала понадобятся две трубы с разным диаметром.
• Меньшая должна прилегать к трубе дымохода, большая — быть на 5-10 см шире первой.
• Из листового металла вырезаются два круга под диаметру большей трубы, потом по центру вырезается отверстие под диаметр меньшей и все аккуратно заваривается.
• Еще нужно проделать отверстия под патрубки, через которые будет приходить и уходить вода.
• Патрубки делаются с резьбой и должны подходить под диаметр соединительных труб.

СОВЕТ! После проверки герметичности швов, монтажа на дымоход и разводки труб рекомендуется изолировать теплообменник с помощью минеральной ваты и фольги — это резко увеличит скорость нагрева воды.

Другой вариант теплообменника на дымоход — змеевик из медной трубки диаметром 10 мм, который делается с расчетом плотного обвивания трубы дымохода. Достаточно 1,5-2 метров трубы. Концы змеевика вставляются в гайки, развальцовываются под штуцеры, к гайкам потом прикручиваются штуцеры.

Обратите внимание! Развальцовывать медную трубку нужно точно под конус штуцера, чтобы они в итоге плотно прилегали друг к другу. Будьте аккуратны, потому что именно здесь в будущем возможны протечки, если развальцуете с неровной толщиной

Вот пара видеороликов в тему:

Как рассчитать объем топки

Рассчитать печь для бани, которую планируется делать самостоятельно с питанием от электросети, достаточно просто. Нужно получить конечные требования к мощности и затем вычислить необходимое количество ТЭНов по их характеристикам и возможностям проводки.

Однако у владельцев бань часто возникают трудности с определением параметров дровяных печей. Здесь также нет ничего сложного. Достаточно высчитать объем топки, отсека, где будет гореть топливо. Формула расчета проста:

• объем вычисляется путем деления показателя требуемой мощности на 0.6 для печи, установленной непосредственно в парилке;
• литраж топки равен двукратному значению рассчитанной мощности, если печь стоит в смежном помещении.

Полученная цифра измеряется в литрах. Чтобы примерно оценить габариты топки, из нее нужно извлечь кубический корень и разделить результат на 1000. Так можно получить значение в линейных метрах. Однако это приблизительная оценка. Она покажет сторону кубика без учета вписывания геометрии топки в существующее помещение.

Как рассчитать камни

Количество камня, которое размещено на печи, важно рассчитывать, в первую очередь, для русской бани. Именно энергия, накопленная булыжниками, будет использоваться для генерации горячего водяного пара

По некоторым алгоритмам расчета, для 5 пользователей бани потребуется забутить целых 250 кг булыжника. Такая цифра неприемлема для большинства владельцев самодельных парилок. Поэтому следует воспользоваться очень старым советом. Он гласит:

• на 6 л испаряемой жидкости нужно выбирать 8 кг камня;
• на каждый кубометр парилки (с учетом потерь на окна, двери, кирпич) дополнительно добавляется 1.5 кг булыжника.

По среднестатистической оценке, один человек за час в парилке расходует от 0.5 до 0.8 литров воды. Таким образом, для парной на 5 посетителей потребуется испарять 4 литра жидкости ежечасно. Даже если рассчитывать помещение на непрерывное пользование в течение 4-6 часов, суммарные требования по количеству воды нужно уменьшать на треть, так как парная будет проветриваться, а ее посетители делать паузы.

В итоге получается, что камни в бане рационально рассчитывать на испарение около 19 литров воды. Это примерно 40 кг булыжника. Добавив требуемую массу на объем помещения, можно получить достаточно приемлемое количество камня, которое без труда разместится в любой бане.

Трубное отопление в бане

Печь для бани с водяным контуром – это значительное улучшение обогрева, приводящее к экономии на топливных материалах.

Оно даёт следующие возможности:

• Для поддержания тепла требуется намного меньше ресурсов. Таким образом, цена эксплуатации становится ниже.
• За счёт работы печи можно прогревать всю постройку, а не только парильню.
• Равномерность обогрева. В отличие от использования одной только печки, при котором основной жар формируется вокруг неё.

Реализовываться может двумя способами:

Радиаторы

Образец чугунного радиатора

Печи для бани с водяным контуром, реализованным на использовании металлических или чугунных радиаторов, имеют следующую конструкцию:

1. Сама печка.Может быть выполнена из таких материалов:

Кирпичная печь, использующая водяной контур

• • Чугун. Высокий уровень теплообмена. Радиаторы также могут быть из такого материала. В минусах очень большой вес, чувствительность перед ударами высоких температур. Также следует отметить, что на сегодняшний день они практически не изготавливаются.

  • Сталь. Хороший теплообмен, множество готовых модификаций по доступной цене. Просты в установке. Меньший вес и стойкость к высоким температурам даже в случае превращения воды в пар из-за выключения циркуляционного насоса.

Металлическая печка для бани

2. Теплообменник. Осуществляет обмен холодной и горячей воды. Выводится в сторону от источника нагрева, а его трубки проходят между стенками камеры сгорания и внешним корпусом, что позволяет максимально вобрать тепловую энергию.

Примерная схема монтажа теплообменника для бани

3. Циркуляционный насос. Реализует движение воды по трубам, давая возможность прогрева теплоносителя по всем трубам бани. Без него вся система будет бесполезна и сведётся к обычному обогреву от печи.

Варианты насосов

4. Трубы и радиаторы. Могут быть из металла или чугуна, на сегодняшний день также активно применяется пластик. Радиаторы располагаются обычно под окнами, где возможны наибольшие потери тепла, и равномерно по зданию, так работающая печь в парилке заодно обогреет в зимнее время и остальные комнаты бани. Трубами соединяем всю систему.

Металлическая современная конструкция

Водяной пол

Водяное подпольное отопление

До момента установки труб и радиаторов всё происходит аналогично: печь, теплообменник, циркулирующий насос.

Затем инструкция отличается:

1. Снимаем пол до чернового основания.
2. Укладываем слой теплоизоляции для того, чтобы тепловая энергия не расходовалась на обогрев почвы
3. Сверху монтируем трубы. Для этого используется два способа: улитка, позволяющий сделать распределение тепла более равномерным, и спираль, более простой в установке. Материалом труб может быть металлопластик или полиэтилен.

Образец укладки спиралью

4. Трубу подключаем к остальной системе.
5. Сверху делаем бетонную стяжку или деревянный настил.

Заливка металлопластиковых труб бетоном

Преимущества:

• Оптимальное распределение тепла в помещении. Позволяет ещё более сэкономить затраты на достижение нужной температуры.
• Эффект тёплого пола. Что весьма приятно при условии передвижения по бане босиком.
• Компактное размещение. Радиаторы занимают довольно-таки много места вдоль стен и являются травмоопасными. Подпольный же вариант лишь поднимет на несколько сантиметров уровень напольного покрытия.

Дымоход для банной печи

Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:

Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.

Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.

Цены на дымоходные трубы

дымоходные трубы

• Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
• Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.

Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.

Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.

Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену

Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.

К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.

Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.

К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.

Цены на сэндвич-трубы

сэндвич-трубы

*******

Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.

В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.

Примеры печей промышленного изготовления с водяным контуром

Приобретение готовых изделий в некоторых случаях выгоднее, чем печное отопление с водяным контуром в деревянном доме, сделанное своими руками.

Причины следующие:

1. Готовое изделие обойдется дешевле, чем строительство своими силами или с привлечением специалистов.
2. Конструкции созданы на основе опытных образцов, технология отработана и хозяин уже не сможет нарушить технику обустройства, а значит, снижается риск поломки, возникновения пожара.
3. Изготавливаются готовые системы из жаропрочного чугуна, стали, которые нельзя купить для формирования собственной печи и системы отопления.
4. Промышленное предприятие обладает большими возможностями для изготовления конструкций, соответствующих нормативным требованиям.

Такие печи сохраняют длительный гарантийный срок, их проще смонтировать на месте, в комплекте уже идут готовые типовые проекты, по которым можно ориентироваться при создании новой системы отопления или интеграции в старую конструкцию.

Топка для камина с водяным контуром Аквариус

Это продукция компании Термофор. Топка может быть дополнена водяным контуром для формирования системы отопления в доме. Изделие выпускается в двух вариантах – с теплообменником для воды и без него. Что касается характеристик образцов, то они есть в технической документации.

Особенности конструкции:

• жаропрочное стекло позволяет наблюдать за интенсивностью горения без риска ожога;
• топливник выпускается в большом объеме, что снижает регулярность закладки сырья;
• защита из шамотного камня увеличивает срок службы изделия;
• продукция выпускается в разных размерах, поэтому можно подобрать топку под параметры камина;
• топка с теплообменником работает только в системах открытого типа.

Через систему водяного теплообменника система передает до 6 кВт энергии, что достаточно для помещений площадью в 55-65 м2 при высоте потолков до 2,7 м. Для прогрева комнаты, где установлен камин, нужно предусмотреть обустройство конвекционных потоков поверху топки, чтобы теплый воздух равномерно распределялся по комнате.

Применение изделия в качестве системы отопления в доме будет более практичным, если на обратной линии установить циркуляционный насос с байпасом. В этом случае вода может транспортироваться как естественным, так и принудительным образом.

Котел отопительный на твердом топливе Armada 20

Также изделие от российского производителя, представляющее собой печь с водным теплоносителем. Характеристики Armada 20 даны в технической документации и зависят от габаритов конструкции.

Особенности:

1. Теплообменник оснащен большим количеством труб, поэтому общая площадь теплосъема намного больше, чем объем теплоносителя. Такая особенность обеспечивает значительную теплоотдачу.
2. Дверца дополнена жаропрочным стеклом.
3. Поверхность котла оснащена варочной поверхностью, поэтому этот печной котел отопления для частного дома может выполнять функции плиты.
4. Верхняя часть топки съемная, что облегчает процесс чистки конструкции и дымохода от сажи.
5. Наружные части теплообменника исполняют роль воздушного конвектора.
6. Котел предназначен для сжигания твердых видов топлива.
7. Без воды запускать оборудование в работу нельзя.
8. Конструкция встраивается в открытую, закрытую систему отопления при показателях рабочего давления не выше 3 Мпа.

Печь с водяным контуром Armada 20 может использоваться в качестве системы отопления для большого дома, применяться для подогрева воды, приготовления пищи.

Создание буржуйки

Первоначально необходимо составить схему-чертеж, с указанием всех размеров деталей и подготовить необходимые инструментыдля выполнения работ по металлу (сварка, болгарка, плоскогубцы) и материалы.

После раскройки металла производятся следующие действия:

Под прямым углом привариваются основные элементы: дно и стенки. За исключением передней.

Важно знать! Низ отопительной конструкции рекомендуется устанавливать на расстоянии не менее 30 см от уровня пола. Установленные металлические ножки помогут снизить сильное температурное воздействие на покрытие пола. Печное пространство подлежит зонированию, а именно, между топкой и поддувалом приваривается колосниковая решетка или лист металла, в котором высверливаются люфты для удаления пепла

Печное пространство подлежит зонированию, а именно, между топкой и поддувалом приваривается колосниковая решетка или лист металла, в котором высверливаются люфты для удаления пепла.

• Спереди на стенке необходимо проделать проем для монтирования дверок. Теперь переднюю часть можно приваривать к остальным элементам.
• По бокам добавляют навесные петли, после чего, дверцы можно устанавливать, согласно схеме месторасположения.

Вверху печной конструкции необходимо приварить дымоотводную трубу. После окончания работ все швы зачищаются и проходят проверку на наличие дефектов. Следующий этап – монтаж водяной рубашки.
