Самодельный обогреватель – в дом, на дачу, в гараж, для палатки в поход и временного обогрева

Мнения покупателей

Мы поинтересовались мнением и отзывами на керосиновые обогреватели у покупателей. Вот что они пишут и говорят.

Много времени провожу в гараже, а зимой без обогрева не обойтись. Выбрал для себя Керону. Разжигаю на улице. Даже в сильный мороз работать в гараже комфортно и можно снимать верхнюю одежду. Иванов Данил, Урюпинск.

Купили на дачу корейскую Керону 2310. Проверка прошла успешно, никаких протечек. Целый день проработал прибор в помещении в 20 м2. В баке осталась половина керосина. Хорошее сочетание цены и качества. Анастасия Нежная, Рязань.

Люблю зимнюю рыбалку. С другом купили Неоклиму. Рыбачим с комфортом. Сидим в палатке у лунки, а рядом стоит керосинка на маленьком огне. Можно даже курточки не одевать. Спасибо производителям. Андрей Клима, Тула.

Теперь вы знаете, как выбрать керосиновый обогреватель, на что обращать внимание при выборе той или иной модели, прочитали отзывы потребителей об самых лучших моделях. Делайте свой выбор и на вашей даче будет тепло даже в самый сильный мороз

Видео обзор китайского и корейского керосинового обогревателя

Отопительные агрегаты на жидком топливе используются человеком более ста лет и при этом не утрачивают популярности. Требования потребителя к качеству обогревательного оборудования для дома постоянно растут, поэтому производители не только совершенствуют конструкции выпускаемых агрегатов, но и регулярно пополняют рынок новыми видами жидкотопливных отопителей повышенной эффективности и функциональности.

Инфракрасные теплогенераторы: слева – керосиновый, справа – обогреватель на солярке.

Не смотря на различия в конструкции и потенциале, все отопители на жидком топливе объединены общим фактором – их эксплуатация требует от потребителя повышенного внимания и соблюдения определённых правил пожарной безопасности. Однако эти сложности компенсируются достоинствами жидкотопливных агрегатов, нужно только правильно ориентироваться в их характеристиках при выборе модели – выбирать устройство с привязкой к конкретным условиям применения.

Рассмотрим один из видов отопительного оборудования — керосиновый обогреватель в ракурсе сравнения с теплогенераторами, работающими на других жидких энергоносителях.

Подбор материалов

Как ясно из вышесказанного, для получения самодельного обогревателя потребуется где-то раздобыть следующие составные части:

• корпус;
• масло;
• мобильную подставку;
• устройства управления и автоматики.

В качестве корпуса можно заимствовать старый радиатор из системы центрального отопления, листовой или секционный. Вполне подойдет и автомобильный, или любое похожее изделие, конструкция которого позволит жидкости циркулировать внутри естественным или искусственным (при помощи электромотора) образом. Можно также изготовить своими руками замкнутый контур из стальных труб.

Что касается масла, то, во-первых, его количество должно закладываться исходя из расчета ~85 % от объема корпуса. Остальная часть полости заполняется воздухом. Эта 15 % область сохраняется для того, чтобы во время работы масло вследствие температурного расширения не раздавило корпус.

Во-вторых, качественные характеристики жидкости должны удовлетворять как минимум двум критериям: чистота и термостойкость. Грязь и примеси будут сокращать срок службы нагревательного элемента, вызывая оседание на нем накипи.
А приличная температура ТЭН говорит о том, что следует подбирать техническое масло соответствующей марки. Подходящим вариантом будет, например, трансформаторное.

Количество и характеристики ТЭН выбираются в зависимости от требуемой мощности обогревателя (и с учетом габаритных размеров корпуса). Условно можно считать, что для создания комфортной атмосферы в помещении с обычной высотой потолков требуется ~1 кВт на 10 кв. м. Для комнат с высокими потолками, плохо утепленных, расположенных в холодных районах и т. п. необходимы в несколько раз более мощные изделия.

Разумеется, должны учитываться и возможности питающей электросети в месте, где планируется использовать созданный своими руками прибор

В плане долговечности немаловажно также рассмотреть возможные сочетания металлов ТЭН и корпуса. Скажем, не рекомендуется применять нагреватели с магниевым анодом , комбинировать алюминий и обычную сталь (не нержавеющую) с медью

Поскольку конструкция, по всей вероятности, будет иметь внушительную массу, то мобильная платформа на колесах, если таковая планируется к включению в состав самодельного прибора, должна выдерживать возложенную на нее нагрузку. Ее можно изготовить, например, из стального проката – уголков, швеллеров и т. п. материалов.

В качестве термостата следует применять пластину из биметалла (взятую, например, из старого утюга). Подбирая для него настройку с оптимальными температурными характеристиками, исходить нужно не только из соображений экономии электроэнергии, но и из того, что чрезмерный нагрев может спровоцировать повышение давления внутри корпуса до слишком высокого уровня.

Для лучшей гарантии безопасности дополнительно можно предусмотреть термопредохранитель. Или аналогичный выключатель, срабатывающий при определенном давлении.

Последние статьи

12.06.2023
Благоустройство могил: Сохранение памяти и уважение к ушедшим

11.06.2023
Подсветка и сохранение исторических зданий

08.06.2023
Пластиковые трубы и фитинги: эффективное решение для различных областей применения

07.06.2023
Как правильно снять однокомнатную квартиру в аренду в Ростове-на-Дону : советы для успешного поиска и аренды

06.06.2023
Мощность и надежность: Роль электрощитов и подстанций в современных электросетях

01.06.2023
Уголок равнополочный: обзор, применение и особенности

30.05.2023
Коэффициент производительности оросителя формула

30.05.2023
Обзор наконечников кабельных медно-луженых: надежность и эффективность соединений

Все статьи

Как выбрать обогреватель для палатки на 3 или 4 сезона

Какие типы обогревателей лучше использовать в походе?

В походе ценятся только удобные вещи, надежные инструменты и портативные приборы — поэтому удобнее всего использовать пропановый прибор. Подобные приборы как нельзя лучше подойдут для такого относительно небольшого пространства, как палатка, по 2 причинам:

• дешевое газовое топливо;
• мягкое точечное тепло, достаточное для обогрева нескольких человек в палатке.

Такие газовые обогреватели могут быть как как для использования в помещениях, так и пометкой “только для использования на улице». Если вы едете в кемпинг и там есть электричество, то возможно использовать электрический девайс Но поскольку это менее распространено и является не совсем “туристическим” портативным вариантом, сегодня мы такие приборы рассматривать не станем.

Чем пропановая «грелка» лучше, чем керосиновая?

Считается, что пропановые обогреватели на шаг впереди устаревших керосиновых. К этому факту можно относиться по-разному, ведь найти и купить керасиновый обогреватель можно и сейчас. Другое дело — стоимость топлива. Пропан куда дешевле и удобнее в использовании и используется для питания множества разных приборов: обогревателей, грилей и тд. Так что выбор практически очевиден.

Какая тепловая мощность должна быть у обогревателя для разных типов палаток?

Ответ кажется очевидным: чем больше палатка, тем больше потребуется мощности, чтобы ее протопить (особенно если людей в ней меньше, чем заявленных мест). В любом случае нет смысла приобретать обогреватель меньше 3000 BTU. Но не все так просто. Во многом это зависит и от типа самой палатки, ведь они различаются по форме, назначению, количеству слоев и по сезонам использования. Так:

• летние палатки часто тонкие и хорошо продуваются — следовательно, если они вдруг используются не в сезон, для них потребуются мощный обогреватель.
• палатки на 3 сезона (весна-лето-осень) достаточно хорошо защищают от ветра, дождя, и прогреть их не составляет труда.
• палатки на 4 сезона — надежные, могут использоваться даже в морозы, и для них достаточно небольшого обогревателя.

Важен и вопрос цены. Зачастую чем дороже ваша палатка, тем лучше поработали над ней производители — и тем лучше она способна защитить вас от сырости и холода. Последнее осуществляется за счет “дышащего” второго слоя, плотной ткани, крепкой конструкции и тд. Такие серьезные покупки предполагают, что потребуется потратить минимум средств на дополнительный обогрев. Так, небольшие 4-сезонные палатки предполагают, что вы сможете разместиться там и зимой — без обогревателя или же с маломощным для поддержания комфортной температуры.

Как рассчитать, сколько баллонов с газом брать в поход?

Мощность любых газовых (пропановых) обогревателей измеряется в BTU, Зная этот показатель, можно прикинуть, на какое время хватит газа: чем больше BTU, тем быстрее расходуется газ. Естественно, затраты будут разниться: одно дело — пойти в однодневный поход, и другое — располагаться в кемпинге на 3-4 дня. Некоторые подобные приборы питаются только от маленьких стандартных баллонов с пропаном, другие также можно подключить к баллону большего объема. Большого бака вам явно хватит на весь поход, а вот маленького баллончика редко хватит на более чем 6 часов.

Основные требования к самодельному обогревателю

Любой тип отопительного оборудования для дома, независимо от конструктивных особенностей и сложности изготовления, должен отвечать основным требованиям:

• Простота и доступность в сборке.
• Безопасность и надежность в эксплуатации.
• Экономичность в потреблении энергоносителей.
• Высокая производительность и рабочая мощность.
• Доступная стоимость конструктивных элементов и материалов.
• Эргономичность и удобство транспортировки.
• Долговечность и практичность.

Среди существующих обогревателей наиболее эффективными и производительными являются: инфракрасный, кварцевый и керамический излучатели, электрический конвектор.

Камин

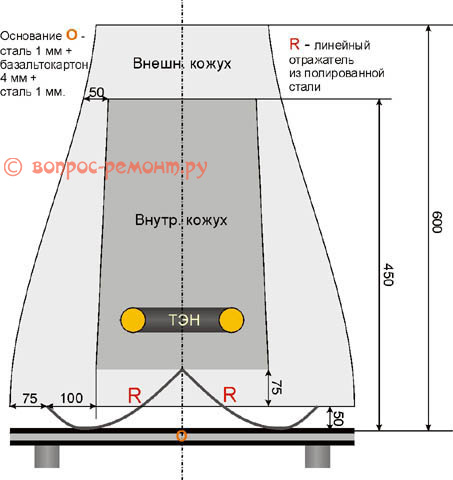

Схема электрокамина с воздушным ТЭНом и двойным контуром конвекции

Усовершенствовать обычный электрокамин, или сделать себе свой эффективный на основе покупного ТЭНа можно с помощью дополнительного кожуха, создающего вторичный контур конвекции. Из обычного электрокамина, во-первых, воздух идет вверх довольно горячей, но слабой струей. Она быстро полнимается к потолку и греет через него более пол соседей, чердак или крышу, чем хозяйскую комнату. Во-вторых, идущее вниз от ТЭНа ИК таким же образом греет соседей снизу, подпол или подвал.

В конструкции, показанной на рис. справа, ИК, направленное вниз, отражается во внешний кожух и греет воздух в нем. Тягу еще более усиливает подсос горячим воздухом из внутреннего кожуха менее нагретого из внешнего в сужении последнего. В результате воздух из электрокамина с двойным контуром конвекции выходит широкой умеренно нагретой струей, расплывается в стороны, не доходя до потолка, и эффективно обогревает помещение.

Эффективный инфракрасный излучатель

Любой инфракрасный излучатель, который используется для обогрева помещения, отличается эффективностью и высоким КПД. Все это достигнуто, благодаря уникальному принципу работы. Волны в инфракрасном спектре не взаимодействуют с воздухом, а повышают температуру поверхности предметов в комнате.

Те, впоследствии, передают тепловую энергию воздуху. Таким образом, максимум лучистой энергии переходит в тепловую. Именно по причине высокого КПД и эффективности, а еще из-за низкой стоимости конструкционных элементов, инфракрасные обогреватели все чаще изготавливаются самостоятельно обычными людьми.

ИК-излучатель на основе графитовой пыли. Самодельные обогреватели для комнаты,

Эпоксидный клей.

работающие в инфракрасном спектре, могут изготавливаться из следующих элементов:

• измельченный до пыли графит;
• эпоксидный клей;
• два одинаковых по размеру куска прозрачного пластика или стекла;
• провод с вилкой;
• медные клеммы;
• терморегулятор (по желанию);
• деревянная рама, соизмеримая с кусками пластика;
• кисточка.

Измельченный графит.

Для начала подготавливают рабочую поверхность. Для этого берется два куска стекла одинакового размера, например 1 м на 1 м. Материал очищается от загрязнений: остаток краски, жирных следов от рук. Здесь придется кстати спирт. После высыхания поверхности переходят к приготовлению нагревательного элемента.

Нагревательным элементом здесь выступает графитовая пыль. Она является проводником электрического тока с большим сопротивлением. При подключении к электросети графитовая пыль начнет разогреваться. Набрав достаточную температуру, она начнет излучать инфракрасные волны и мы получаем ИК обогреватель своими руками для дома. Но для начала наш проводник нужно закрепить на рабочей поверхности. Для этого нужно карбоновую пудру смешать с клеящим составом до образования однородной массы.

Самодельный обогреватель для комнаты.

На поверхность ранее очищенных стекол при помощи кисти делаем дорожки из смеси графита и эпоксидки. Это делают зигзагообразно. Петли каждого зигзага не должны доходить до края стекла на 5 см, тогда как оканчиваться и начинаться полоса из графита должна по одну сторону. При этом делать отступы от края стекла не нужно. В эти места будут крепиться клеммы для подключения электричества.

Накладываем стекла друг на друга теми сторонами, на которые нанесен графит, и скрепляем их при помощи клея. Для большей надежности полученную заготовку помещаем в деревянную оправу. К местам выхода графитового проводника по разным сторонам стекла крепятся медные клеммы и провод для включения прибора в электросеть. Далее самодельные обогреватели для комнаты нужно просушить в течение 1 суток. Можно в цепочку подключить термостат. Это упростить эксплуатацию оборудования.

В чем преимущества полученного прибора? Он изготавливается из подручных средств, а следовательно, отличается низкой себестоимостью. Он разогревается не выше 60°C, а потому о его поверхность нельзя ожечься. Стеклянную поверхность можно декорировать на свое усмотрение пленкой с разнообразными рисунками, что не нарушит целостности композиции интерьера. Хотите изготовить газовые самодельные обогреватели для дома? Видео поможет решить данную проблему.

Пленочный ИК отопительный прибор. Для полноценного обогрева комнаты средних размеров рекомендуется использовать готовые пленочные материалы, способные излучать ИК-волны. Они с избытком присутствуют на современном рынке.

Необходимые конструкционные элементы:

• ИК-пленка 500 мм на 1250 мм (два листа);

• фольгированный, вспененный, самоклеящийся полистирол;
• декоративный уголок;
• двужильный провод с вилкой;
• полимерный клей для настенной плитки;
• декоративный материал, желательно натуральная ткань;
• декоративные уголки 15 см на 15 см.

Подготовка поверхности стены под самодельный обогреватель для квартиры начинается с крепежа теплоизоляции. Ее толщина должна приравниваться минимум 5 см. Для этого снимается защитная пленка с самоклеящегося слоя и полистирол крепится к поверхности фольгой вверх. При этом материал нужно плотно прижимать к стене. Через час после окончания работ можно приступать к следующему этапу.

Листы ИК-пленки соединяются между собой последовательно. На обратную сторону материала наносится клей при помощи шпателя. Все это крепится на ранее монтированный полистирол. Для надежной фиксации обогревателя потребуется 2 часа. Далее к пленке крепится шнур с вилкой и термостат. Завершающим этапом является декорирование. Для этого подготовленную ткань крепят поверх пленки при помощи декоративных уголков.

Варианты самодельных обогревателей

Некоторые самодельные отопители подходят для использования дома, другие варианты – походные туристические. Сделать самый элементарный электрообогреватель своими руками можно из нихромовой спирали от сломанного фена или нагревателя.

Масляный обогреватель. Хотя продается множество , сделать похожую модель можно самому. Схема масляного обогревателя и принцип его работы заключается в нагреве жидкого технического масла, помещенного в герметичную емкость, при помощи ТЭНа. Чтобы изготовить масляный обогреватель своими руками, понадобятся следующие материалы:

• герметичная емкость;
• техническое масло;
• ТЭНы;
• слесарный инструмент.

Для корпуса будущего маслонагревателя можно использовать металлическую батарею, газа, автомобильный радиатор или сварить емкость самостоятельно.

Отверстия для электронагревательных элементов делаются болгаркой, автогеном или сваркой. В них вставляются ТЭНы и прикручиваются болтами

Важно, чтобы вставленные элементы (в количестве 1–4) закреплялись герметично

Емкость заполняется маслом не до верха, а на 85%, так как при нагревании жидкость расширяется. В верхней части бака должен находится воздух или потребуется установка расширительного бачка. Масло используют термостойкое.

Обогрев при помощи свечи. Самый простой походный вариант – сделать обогреватель из свечи. Туристы используют для этого пустые консервные банки или баночки из-под напитков. Свечной обогреватель делается из двух баночек и свечи в металлической таблетке. Он имеет следующий принцип работы: внутрь металлической емкости помещается горящая свеча, которая нагревает баночку изнутри. Благодаря закрытому пространству тепло аккумулируется и входит наружу сквозь пробитые сверху отверстия. Несмотря на примитивность и простоту модели, этот мини-обогреватель популярен у туристов.

Делать свечной обогреватель своими руками начинают с обработки баночек: у одной удаляют верхнюю часть, а на дне гвоздем пробивают множество отверстий по периметру. У второй отрезают дно, вырезая несколько «лепестков» сверху, чтобы присоединить дно к отрезанной верхней части первой баночки. Помещают внутрь горящую свечу и собирают конструкцию, вставляя дно в корпус.

Используя энергию горящей свечи, можно сделать декоративный обогреватель из глиняных горшков и свечки для спальной или гостиной. Свеча помещается под несколько перевернутых керамических горшков, скрепленных между собой толстым и длинным железным болтом. Железо накаляется от пламени, а горшки и воздушная прослойка между ними сохраняют это тепло, а затем отдают в окружающее пространство

Работать такая «ловушка тепла» может сутками, важно не оставлять ее без присмотра. Это небольшое дополнение к основному отоплению дома и возможность создать романтическую атмосферу

Сделать простейший инфракрасный обогреватель своими руками сможет даже ребенок, поместив за батарею светоотражающую пленку или фольгу. этом случае, отражаясь от зеркальной поверхности, будут нагревать окружающие предметы, а не противоположную стену. Особенностью инфракрасного излучения является нагрев предметов, а не воздуха. Такой вид обогрева ощущается, как наиболее комфортный.

Изготовить сложнее. Принцип работы прибора: над пламенем сетчатый рассеиватель тепла, а под него – отражатель (рефлектор). В качестве рефлектора можно использовать чашу из нержавеющей стали, но лучший материал – алюминий, он отражает только тепловые волны. В качестве топлива используют большой газовый баллон или маленький баллончик, на который одевается насадка-горелка. Такой обогреватель для палатки выручает любителей зимней рыбалки.

Для обогрева палатки при зимней рыбалке мастера изготавливают газовый обогреватель пушки – горелку помещают в металлическую трубу, приваривают ножки и присоединяют металлический шланг для отвода газов.

Нагреватель из . Если в доме после ремонта остались старые радиаторы, то можно смастерить электрический обогреватель из чугунной батареи своими руками. У чугуна высокий коэффициент теплоотдачи, поэтому снабдив конструкцию ТЭНом, терморегулятором и заполнив водой или трансформаторным маслом, можно получить альтернативный источник тепла. Декоративный внешний вид изделия будет дополнительным преимуществом.

Новые виды нагревателей. Один из простейших по процедуре изготовления обогревателей – модель из термопленки. Термоплёнка наклеивается на подложку, к ней подсоединяются электроконтакты и провод. Такой вариант удобно повесить на стену и можно завесить картиной или ковром.

Пошаговые схемы сборки

Выбору экономичного и эффективного варианта уделяют достаточно времени, чтобы потом не пришлось разочароваться. Сама сборка электрообогревателя своими руками не столь сложна, чтобы с ней не мог справиться начинающий мастер. Принцип сборки почти всех конструкций похож, поэтому, освоив изготовление одного прибора, легко перейти на другой.

Масляная батарея

Большой популярностью пользуются масляные обогреватели. Принцип действия их очень простой: масло, находящееся внутри труб, нагревается вставленным внутрь тэном. Такой прибор очень прост в изготовлении, имеет хорошие показатели КПД и безопасности.

Сделать собственноручно масляный обогреватель несложно, нужно лишь следовать инструкции

1. Берут нагревательный ТЭН (мощность — 1 кВт) и электропровод с вилкой для розетки. Некоторые умельцы устанавливают тепловое реле для автоматического управления. Его тоже приобретают в магазине.
2. Готовят корпус. Для этого сгодится старая батарея водоотопления или радиатор автомобиля. Можно сварить корпус аппарата из труб самостоятельно, если есть навыки сварщика.
3. Делают два отверстия в корпусе: внизу — для вставки ТЭНа, вверху — для заливки масла и его замены.
4. Вставляют ТЭН в нижнюю часть корпуса и хорошо герметизируют место крепления.
5. Заливают масло из расчёта 85% от внутреннего объёма корпуса.
6. Подсоединяют приборы контроля и автоматики, хорошо изолируют электросоединения.

После этого обогреватель готов к использованию. Предварительно его проверяют в разных режимах работы.

Инфракрасный обогреватель своими руками;

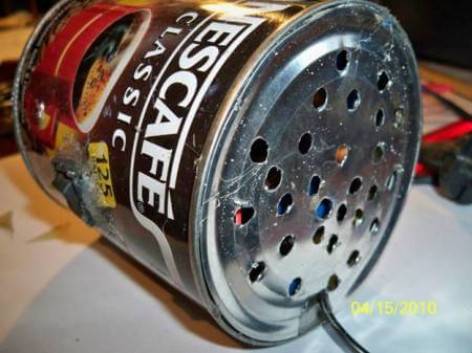

Мини-обогреватель для гаража

Иногда требуется очень компактный обогреватель для определённых целей. В таких ситуациях может выручить мини-тепловентилятор, сделанный из обычной консервной банки.

Чтобы его изготовить, делают следующие шаги:

1. Готовят большую жестяную банку из-под кофе или других продуктов, вентилятор от компьютера, трансформатор на 12 Вт, проволоку из нихрома сечением 1 мм, диодный выпрямитель.
2. Из текстолита вырезают рамку по диаметру банки и проделывают в ней два маленьких отверстия для натяжения спирали накаливания.
3. Вставляют в отверстия концы нихромовой спирали и припаивают их к зачищенным электропроводкам. Для вариативности режимов и надёжности подсоединяют несколько спиралей параллельно и устанавливают регулятор мощности.
4. Собирают электрооснастку обогревателя. Хорошо пропаивают и изолируют все соединения.
5. Монтируют вентилятор внутрь банки болтами и кронштейном.
6. Хорошо закрепляют электропровода, чтобы они не перегревались и не попадали в полости вентилятора при перемещениях обогревателя.
7. Для доступа воздуха просверливают около 30 отверстий в дне банки.
8. Для безопасности спереди надевают металлическую решётку или крышку с отверстиями.
9. Для устойчивости делают из толстой проволоки специальную подставку.
10. Включают в сеть и проверяют устройство.

Такой маленький электрический обогреватель очень быстро согреет в гараже, если надо произвести срочный ремонт. Он понадобится зимой на даче, когда нет времени разводить огонь в основной печи.

Инфракрасная панель для обогрева

В последнее время всё большей популярностью пользуются инфракрасные керамические обогреватели. Своими руками такое устройство сделать намного сложнее, если не покупать готовые термопанели, но вполне возможно.

Сделать подобный современный инфракрасный обогреватель можно в домашних условиях

Для этого делают следующее:

1. Готовят материалы: мелкий графитный порошок, эпоксидный клей, 2 металлопластиковые или керамические пластины по 1 м², 2 медные клеммы, деревянные заготовки для рамки, электропровода и выключатель, может быть регулятор мощности при более сложном варианте.
2. Расчерчивают на обеих пластинах зеркально схему расположения спиралей на внутренней стороне. Расстояние от края около 20 мм, между витками и клемами — не менее 10 мм.
3. Графит перемешивают с эпоксидной смолой 1 к 2.
4. Кладут на стол плиты со схемой, гладкой стороной вниз.
5. Наносят тонким слоем смесь графита и клея по схеме.
6. Один из листов кладут сверху на второй лист, гладкой стороной к себе. Крепко прижимают их друг к другу.
7. Вставляют клемы в обозначенных заранее местах вывода.
8. Дают просохнуть.
9. Присоединяют электрические провода и проверяют работоспособность.
10. Делают деревянную рамку для устойчивости.
11. Оснащают устройство терморегулятором.

Сделав такой обогреватель, хозяин может быть спокоен за его надёжность. Этот вариант самый безопасный для эксплуатации и очень экономичный.
