Технология обустройства системы обогрева
Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:
Галерея изображений
Фото из
Шаг 1: Монтаж греющего кабеля согласно проекту
Шаг 2: Прокладка вертикально ориентированных греющих линий
Шаг 3: Установка датчиков системы облединения
Шаг 4: Установка распределительных коробок и автоматики в щиток
Для начала намечаем места, где будет проложен кабель
Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание
Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой
При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.
Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.
Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.
Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену
Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.
Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.
Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя
Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность
Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.
Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.
На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед
Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.
Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.
В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.
На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева
Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.
Если все в порядке, программируем термостат и запускаем систему в работу.
Особенности обустройства системы обогрева
Способы обогрева кровель разных типов могут разниться. Речь идет о так называемых «холодных» и «теплых» крышах. Разберем особенности каждого варианта.
Обогрев холодной кровли
Так называют теплоизолированную крышу с хорошей вентиляцией. Чаще всего такие кровли находятся над нежилыми чердачными помещениями. Они не пропускают наружу тепло, поэтому снежный покров на них не подтаивает в течение всей зимы.
Для таких конструкций будет достаточно установки обогрева водостоков. Линейная мощность уложенного кабеля должна постепенно увеличиваться. Начинают с 20-30 Вт на п/м и заканчивают 60-70 Вт на каждый метр водостока.
Как обогреть теплую кровлю
Теплой считается крыша с недостаточной теплоизоляцией. Они пропускают тепло наружу, благодаря чему даже при отрицательных температурах на поверхности теплой кровли снеговой покров может подтаивать. Образовавшаяся вода течет на холодные фрагменты крыши и замерзает, при этом образуется наледь. По этой причине необходимо обустройство обогрева края кровли.
Так называемая теплая кровля пропускает тепло наружу. Поэтому снег над «теплыми» участками тает, талая вода попадает на «холодные» фрагменты и застывает
Оно реализуется в виде уложенных по кромке крыши отопительных секций. Их кладут в виде петель шириной 0,3-0,5 м. При этом удельная мощность получившейся отопительной системы должна составлять от 200 до 250 Вт на каждый квадратный метр. Обустройство обогрева водостоков реализуется аналогично тому, что используется для холодной кровли.
ВНИМАНИЕ!
Перед тестированием отключите питание от всех цепей.
Используя мегомметр, протестируйте сопротивление изоляции при напряжении 500,
1000 и 2500В. Некоторые дефекты не могут быть обнаружены, если тестирование
производиться при напряжении в 500 или в 1000В. Сначала измерьте сопротивление
между то ко про водящим и жилами и металлической оплеткой. Если нагревательный
кабель установлен на металлических желобах, водостоках или металлической крыше,
измерьте сопротивление изоляции между металлической оплеткой и металлической
поверхностью.
Порядок тестирования
- Отключите нагревательный кабель, терморегуляторы и контакторы от питания.
- Установите напряжение на 0В.
- Подсоедините отрицательный электрод к металлической оплетке
нагревательного кабеля. - Подсоедините положительный электрод к обеим т око про в удящим жилам
нагревательного кабеля. - Включите мегомметр и установите напряжение на 500В на одну минуту.
Измерьте сопротивление. - Повторите предыдущий шаг для напряжения 1000В и 2500В.
- Выключите мегомметр.
- Если мегомметр не саморазряжающийся, разрядите его на земляную шину.
- Если нагревательный кабель установлен на металлической крыше, водостоке
или желобе, подсоедините отрицательный электрод к металлической оплетке и
положительный электрод – к металлической крыше, водостоку или желобу. - Подключите терморегулятор или контактор.
Параметры сопротивления изоляции
Чистая, сухая, правильно установленная цепь должна иметь сопротивление в
тысячи мегом независимо от длины нагревательного кабеля и напряжения (0-2500 В).
- Все показатели трех измерений сопротивления изоляции должны быть больше
1000 МОм. - Полученные показатели сопротивления изоляции при трех измерениях, для
каждой цепи, не должны отличаться более чем на 25%. - Показатели сопротивления изоляции должны быть стабильными при одинаковом
напряжении. - Если ни одно из перечисленных утверждений не соблюдено, посмотрите
следующую главу, посвященную неисправностям.
Тест непрерывности цепи
Тест непрерывности цепи используется для проверки неисправности
нагревательного кабеля, а также для проверки правильности подсоединения. Этот
тест может быть произведен как часть процедуры обнаружения дефектов.
Монтажные работы
Монтаж обогрева кровли производится в несколько этапов. Сначала намечаются участки прокладки проводов с учетом поворотов и сложностей. На крутых поворотах кабель разрезается на мелкие части и соединяется с использованием муфт.
Выполняем разметку
Перед выполнением разметки нужно внимательно осмотреть основание. Если на нем имеются выступы и острые углы, нужно от них избавиться. Это не всегда возможно сделать, тогда кабель разрезают на части и соединяют куски с помощью муфт.
Закрепляем греющий кабель
Мало положить нагреватели на приготовленные места. Их еще нужно прочно закрепить. Внутри трубы крепление производится монтажной лентой. Таким же способом пользуются при проводке в желобе. Выбирать ленту нужно максимальной прочности. Резистивный токопроводник крепится через 25 см, саморегулирующийся — вдвое реже, через 50 см. Полоски ленты укрепляются заклепками. Их заменяют монтажной пеной.
Внутри водосточных труб кабель размещается в термоусадочных трубках. Фрагменты длиннее 6 м крепятся еще с помощью металлического троса. Прокладка кабеля по кровле производится с помощью монтажной ленты и пены. Заклепки здесь не годятся, так как от них остаются отверстия. Через некоторое время крыша начнет протекать.
Устанавливаем монтажные коробки и датчики
Под установку коробки нужно выбрать подходящее место. Сама коробка прозванивается с целью замера сопротивления изоляции. После установки распредкоробки прокладываются провода, ставятся датчики и соединяются изолирующими муфтами. Датчики рекомендуется устанавливать в местах наибольшего скопления осадков. Для соединения их с контроллером используются электрические провода. На домах с крышами большой площади датчики объединяются в группы, а потом каждая из них присоединяется к контроллеру.
Монтируем автоматику в щитке
Управление системой подогрева в составе контроллера и его защиты часто устанавливается в щитке, который находится внутри помещения. Контроллер снабжен клеммами, к которым подключаются провода и нагревательные элементы. Все провода и приборы прозваниваются. При обнаружении неполадок необходимо их устранить. Главное — проверить работоспособность группы защиты. Если не обнаружено никаких замечаний, подключить термостат и запустить систему.
Watch this video on YouTube
Выбор аппаратуры управления и защиты
Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:
термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;
Термостат регулирует систему снеготаяния
- метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.
Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.

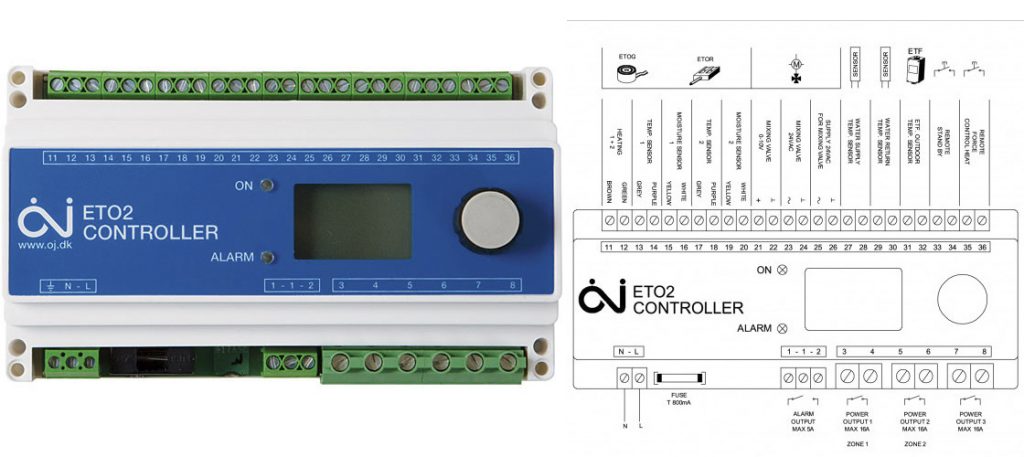

Метеостанция установки «антилёд»и схема её подключения
Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.
Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.
Выбор места для укладки кабеля
Собственно, система обогрева для водостоков не так уж и сложна, однако чтобы она работала максимально эффективно, следует укладывать кабель на всех участках, где образуется наледь, и в местах схода растаявшего снега.
В кровельных ендовах кабель монтируется вниз и вверх, протяженностью на две трети ендовы. Минимум – в 1 м от начала свеса. На каждый квадратный метр ендовы должно приходиться 250-300 Вт мощности.
На плоских участках крыши обустраивают обогрев фрагмента кровли, находящегося непосредственно перед водосбором. Так талая вода будет беспрепятственно попадать в трубу

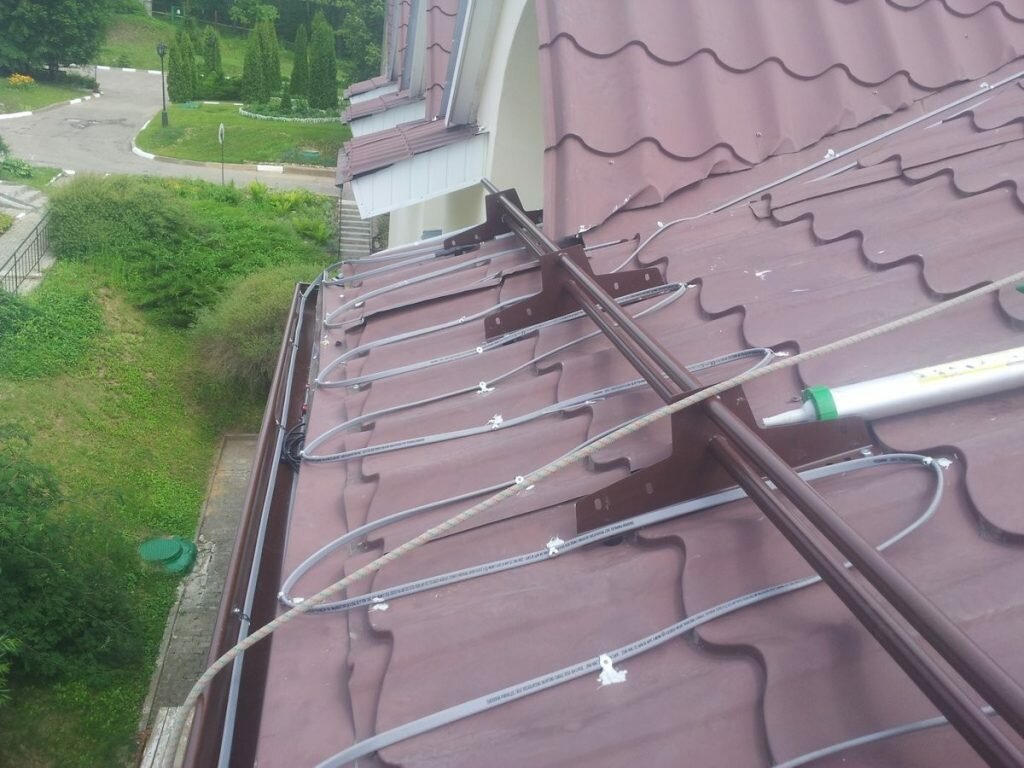

По кромке карниза провод укладывается в виде змейки. Шаг змейки для мягких кровель – 35-40 см, на жестких кровлях его делают кратным рисунку. Длина петель выбирается с таким расчетом, чтобы на обогреваемой поверхности не возникало зон холода, иначе здесь будет образовываться наледь. Кабель укладывается на линии отрыва воды по капельнику. Это может быть 1-3 нити, выбор осуществляется исходя из конструкции системы.

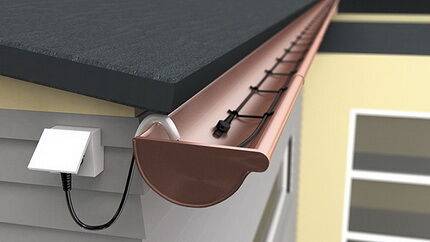

Греющий кабель монтируется внутри водосточных желобов. Обычно здесь укладываются две нити, мощность подбирается в зависимости от диаметра желоба. Внутри водостоков укладывается одна греющая жила
Особое внимание следует уделить выходам труб и воронкам. Обычно здесь требуется дополнительный обогрев
Правила эксплуатации систем противообледенения
Соблюдение предписаний по эксплуатации обогревательных контуров гарантирует длительность и безотказность работы системы. Монтаж контура рекомендовано доверять квалифицированным работникам, прошедшим специализированную подготовку. Желающим приложить собственные усилия в деле сооружения никто не гарантирует успешного результата и замены испорченных составляющих.
Устройство контура необходимо завершить до выпадения первых твердых осадков. Целесообразно выбрать для монтажных работ позднюю осень. Опоздание может повлечь образование снежных наростов и закупорку водосточных систем. Для того чтобы привести в рабочее состояние обледеневшую систему потребуется очистка ее компонентов ото льда.
Выполнять очистку элементов системы следует с особой осторожностью, т.к. любое неосторожное движение может привести к нарушению изоляции. Это наиболее распространенная причина выхода из строя контура обогрева в целом
На поврежденные от механического воздействия компоненты гарантия не распространяется
Это наиболее распространенная причина выхода из строя контура обогрева в целом. На поврежденные от механического воздействия компоненты гарантия не распространяется.
Прошедшие обучение систем монтажники кабельного обогрева в процессе работы выставляют наиболее подходящий диапазон, ориентированный на местные климатические факторы. Если устраивать контур антиобледенения, а также определять температурные границы будете своими руками, то действовать следует с точным соблюдением инструктажа производителя.
Чем все это опасно для крыши?
Так чего опасаться? Уже первая замерзшая на карнизе вода образует собой ледяную плотину, перед которой продолжает накапливаться вода. По невидимым физическим законам жидкость теперь начинает двигаться вверх по швам кровельных соединений, как двигается вода в сообщающихся сосудах (именно такие используют в качестве строительного гидроуровня). А это уже в свою очередь становится причиной протечек!
Причем лед умудряется образовываться не только на кровле, но и в желобах, и даже в вертикальных водосточных трубах. И, если талой воде уже нет выхода из-за забитого льдом водостока, она начинает затекать под кровельное покрытие. А уж там выход к утеплителю и внутреннему пространству влага всегда найдет: отверстия на гидроизоляционной пленке после степлера, мелкие разрывы, повреждения, места стыков с кровельными элементами. Результат – сгнившие стропила, сырой утеплитель и размножение грибка по чердачному помещению.
Кроме того, если вы когда-либо встречали сломанные водосточные желоба – знайте, что это дело рук обычной надели и подтаявшего снега, когда нет защитной системы антиобледенения.
Также, если снега на крыше нет, т.к. он постоянно подтаивает и съезжает вниз, тогда само кровельное покрытие будет в итоге подвержено постоянным циклам замораживания и размораживания. А это – ощутимое сокращение срока жизни кровельного покрытия. Причем больше всего страдает мягкая кровля, которая лишается своей каменной крошки и засоряет ею водосливы, керамическая черепица лопается, а под рулонную кровлю в итоге затекает вода. От льда разрывается даже металл.
Вот почему обогрев кровель необходим любому зданию, а не только там, где сосульки грозят свалиться на голову горожанам. Тем более, что современные технические решения довольно просты и доступны каждому.
Типичные ошибки при монтаже системы
Опытные монтажники выделяют типичные ошибки, которые нередко допускают те, кто впервые самостоятельно устанавливает обогрев водостоков:
Ошибки в проектировании. Самая распространенная – игнорирование особенностей конкретной кровли
При проектировании не обращается внимание на холодные края, теплые участки, зоны водосброса и т.п. В результате на некоторых участках крыши продолжает образовываться наледь
Ошибки в закреплении греющего кабеля: подвижный провод, «висящий» на монтажной ленте, отверстия в кровле под крепеж, использование ленты, которая предназначена для монтажа теплого пола, на крыше. Установка пластиковых хомутов, предназначенных для внутренних работ, в качестве крепежей
Под воздействием ультрафиолета они станут хрупкими и разрушатся меньше, чем за год. Подвешивание греющего кабеля в водосток без дополнительного закрепления на трос. Приводит к обрыву провода по причине температурных расширений и тяжести льда. Монтаж силовых кабелей, которые не предназначены для укладки на кровле. В результате возникает пробой изоляции, что угрожает поражением током.
К ошибкам можно отнести и подключение греющего кабеля на участках, где его использование не требуется. Его работа будет бесполезна, а владельцу придется ее оплачивать.
Монтаж нагревательного кабеля
Для монтажа системы антиобледенения, греющие кабели прокладывают:
- на краю кровли;
- в ендовах;
- по линии пересечений кровли и смежных стен;
- в горизонтальных желобах;
- в вертикальных водосточных трубах.
Особенности укладки кабеля в этих зонах имеют свои отличия и особенности.
В этой зоне кабель укладывают змейкой так, чтобы она оказалась выше края наружной стены на 30 см. Высота змейки при таком раскладе оказывается 0,6, 0,9 или 1,2 м.
При монтаже кабеля на металлочерепице, виток провода укладывают в каждой нижней точке волны. Монтаж на металлической фальцевой кровле требует иного подхода. Кабель поднимается по первому шву на нужную высоту, затем спускается к водосточному желобу с другой стороны этого же шва. Проходит по желобу, доходит до следующего шва и повторяет цикл заново.
Если на скатной кровле нет желобов, то на ее грани могут формироваться значительные ледяные наросты и сосульки. Чтобы этого не случилось, кабель укладывают по одной из двух возможных схем: «капающая» петля или «капающая» грань.
Схема «капающей» петли предполагает, что тающая вода будет стекать и капать непосредственно с кабеля. Для этого кабель монтируют змейкой так, чтобы он свисал с края крыши на 5-8 см.
Схему «капающей» грани организовывают по похожему принципу. Только кабель закрепляют на грани кровли (капельнике), прокладывая его традиционно змейкой.
Наледь легко образуется в ендовах и других местах на стыке скатов кровли. Кабель здесь прокладывают в 2 нити, вдоль стыка, на 2/3 его длины. За счет этого образуется непромерзающий проход, через который могут стекать талые воды.
Похожий метод устройства непромерзающего прохода используется для мест пересечения крыши и стены. Здесь кабель также укладывают в 2 нити на 2/3 высоты ската. Расстояние от кабеля до стены – 5-8 см, а расстояние между его нитями – 10-15 см.
В горизонтальном желобе кабель укладывают по всей длине в одну или несколько параллельных нитей. Количество нитей зависит от ширины желоба. Если в лоток шириной до 10 см достаточно положить одну нить кабеля, то в лоток шириной 10-20 – уже две нити. Для более широкого желоба (более 20 см) их количество увеличивают, добавляя по одной нити на каждые следующие 10 см ширины. Укладывают кабель так, чтобы между нитями оставалось пространство 10-15 см.
Для крепления кабеля в желобах применяют монтажную ленту или специальные пластиковые клипсы. Также существует возможность изготовить крепления в нужных количествах самостоятельно – из стальной ленты, которой легко можно придать форму зажима. Зажимы и элементы монтажной ленты закрепляют на стенках желобов саморезами. Образованные в результате отверстия герметизируют силиконовым герметиком. Между элементами крепления соблюдают расстояние 0,3-0,5 м.
Наледь часто формируется в сливных воронках, закрывая путь для стока талой воды с крыши. Поэтому укладка кабеля является здесь обязательной. В трубу с диаметром до 10 см помещают одну нитку кабеля, с диаметром 10-30 см – две нитки. На входе в трубу кабель закрепляют к стенкам при помощи стальных скоб.
В верхней и нижней части трубы необходим усиленный подогрев, который осуществляют путем укладки дополнительных нитей кабеля – в виде «капающей» петли или нескольких спиральных витков.
Если длина трубы превышает 3 метра, для спуска кабеля и его фиксации используют цепь или трос с крепежными элементами. Цепь (трос) подвешивают на ввинченный в деревянные элементы кровли крюк или металлический прут, закрепленный на желобе.
Греющий кабель для кровли и водостоков: виды и особенности
Любая система антиобледенения предполагает наличие нагревающего
кабеля для обогрева водостоков и водосточных труб, который обеспечивает теплом водосток и не дает кристаллизоваться воде в лед.
Встречаются две разновидности электрокабеля:
- резистивный;
- саморегулирующий.
Резистивный тип
Самонагревающийся кабель состоит из многослойного изолирующего материала. В полости кабеля находятся две греющие жилы, которые подключаются к электрическому источнику.
ОБРАТИТЕ ВНИМАНИЕ! Сопротивление тока и мощность постоянны. Нагревается он до определенной фиксированной температуры, которую нельзя регулировать.
Этот тип представляет собой обычный кабель в многослойной обмотке, которая состоит из:
Этот тип представляет собой обычный кабель в многослойной обмотке, которая состоит из:
- внешняя полимерная оболочка;
- под ней защитный экран из луженого медного провода;
- затем внутренняя полимерная оболочка;
- проводник или греющая жила, вставленная в фторполимерные изоляционные жилы.
По принципу работы напоминает обыкновенный бытовой ТЭН.
Такой провод для обогрева обладает постоянным сопротивлением и мощностью, нерегулируемой температурой нагрева.
Пользуется спросом, обладая следующими положительными качествами:
- невысокая цена;
- простота в креплении на крыше.
Данный вид кабеля нагревается одинаково по всей своей длине, что снижает его эффективность. Чтобы разморозить сильные участи с наледью, требуется большая мощность. Возможен перегрев кабеля и его поломка.
Резистивный тип
Использовать самогреющий кабель с повышенной мощностью нерационально с точки зрения расхода электроэнергии. Если мощность уменьшить, то в водостоках и на крыше остаются не размороженными ледяные участки.
Гибкость кабеля позволяет размещать его в любой конфигурации. Если волны изгиба делать чаще и располагать одну к другой на малом расстоянии, можно увеличить силу обогрева. Но при перегреве жилы поврежденный кабель не подлежит восстановлению.
Чтобы этого не допустить, требуется чаще чистить крышу от грязи и опавшей листвы. Небольшой срок службы и большой расход электроэнергии делают его непопулярным. Да и применяется он чаще на крышах с большой площадью.
Cаморегулирующий греющий кабель для водостока
Технология изготовления саморегулирующего кабеля более сложная.
Нагревательные способности зависят от матрицы, действие которой состоит в самопроизвольном регулировании нагревания в зависимости от температуры воздуха.
Матрица находится между двумя проводниковыми жилами.
При большом объеме снега и сильном оледенении крыши, мощность увеличивается, при потеплении нагрев ослабевает.
Такая функциональная особенность позволяет экономить на потреблении электроэнергии. При образовании ледяной корки, установленный в водостоках греющий элемент автоматически включается.
При отсутствии необходимости сохраняет свою линейную мощность. Работает всегда в оптимальном режиме. Саморегуляция нагрева, приводящая к экономии − самый главный плюс греющего провода.
Особенно, если погода зимой нестабильна и часто меняется температурный режим. Если часть кабеля перегорает, его вырезают, а рабочие части соединяют заново. Нет необходимости устанавливать температурный датчик, а также систему включения и отключения.
Cаморегулирующий греющий кабель
Термокабель состоит из внешней защитной оболочки, внутренней термопластичной изоляции. На конце находится сама полупроводящая матрица и токопроводящие жилы. Это особая технология по саморегулированию нагревательной мощности.
Проектирование и расчёт системы антиобледенения
Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.
Итак, в общем случае делают примерно следующее:
Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.
При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)
Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене. Здесь наледи образуются особенно часто
Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см
Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.
Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.
Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле.
В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.
Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем.
Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.
Определяют необходимую погонную и общую мощности.
Ориентировочная мощность обогрева для различных элементов кровли составляет:
- для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
- для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
- на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
- в ендовах: 250 – 300 Вт/кв. м;
- на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.
Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.
Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.
В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности
Конструкция системы антиобледенения водостока
Греющий кабель является главной составляющей частью системы антиобледенения крыш и водостоков. Но это не единственный конструктивный элемент. Туда входят и другие компоненты:
Устройство системы антиобледенения водостоков и кровли
- подводящий провод для подачи электрической энергии в систему (он не нагревается);
- крепежи для фиксации греющих кабелей в их проектном положении;
- соединительные муфты;
- УЗО;
- блок питания;
- терморегулятор.
Эффективность работы системы антиобледенения в большей степени зависит от характеристик терморегулятора. С помощью данного прибора можно задавать оптимальную температуру нагрева, включать и выключать тепловой кабель в определенных погодных условиях. Определять температурные показатели окружающей среды легче всего при помощи специальных термодатчиков. Обычно они устанавливаются в водостоке, где наблюдают максимальное скопление воды и льда.
Самые простые системы часто не оснащаются подобными многофункциональными температурными регуляторами. Обычно они являются двухдиапазонными и могут просто включаться или выключаться.
Специализированные термодатчики – метеостанции, работают более эффективно. Данные приборы измеряют не только температуру воздуха, но и другие погодные показатели (влажность, остаточная влага на трубах), которые влияют на образование наледи на крыше. Использование таких сложных метеостанций для регулировки нагрева водостока позволяет сэкономить до 80% электрической энергии.
