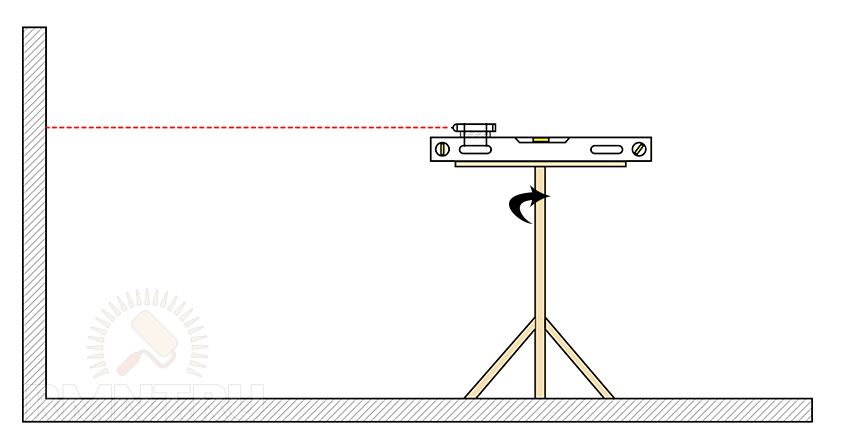

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Этапы проводимых исследований

Геодезические изыскания делятся на несколько этапов и включают в себя широкий перечень необходимой работы.

Основные действия делятся на такие виды:

• Подготовительный этап позволяет оформить лицензию на проведение изысканий, составить договор и техническое задание. Также на этом этапе можно получить материалы прошедших лет, которые хранятся в государственных архивах.
• Полевые геодезические работы проводятся для измерения и обследования необходимой площади. Здесь есть определённый регламент, который должен соответствовать документам и строго соблюдаться. Участок в данном случае привязывается к базовой геодезической сети и только после этого проводится его съемка. Для точности полученных измерений нужна дополнительная обработка вычислений, которые позволяют исключить явные ошибки.

Камеральный этап подразумевает обработку всех измерений после полевых работ. В полученном отчете сформированы выводы по определённому техническому заданию. В нем можно найти пояснение ко всем цифрам, план с необходимыми координатами. Визуально на плане отображаются особенности объекта. В некоторых случаях необходимо согласование в организации по эксплуатации и в определенных государственных органах.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

Гибрид пузырькового уровня и лазерной указки

Идея заключается в усовершенствовании простого пузырькового уровня. Жестко закрепленная на корпусе уровня лазерная указка будет продолжением инструмента и позволит распространять метки на удаленные поверхности. Если же установить уровень на треногу и поворотную платформу, то получится весьма эффективный инструмент для переноса меток в одной плоскости.

Что потребуется:

1. Пузырьковый уровень (40-80 см).
2. Лазерная указка.
3. Отрезок резины, кусок жесткого поролона или пенопласта толщиной 4-5 мм, длиной 40 мм и шириной 15 мм.
4. Крепеж. Червячный хомут или нейлоновые стяжки 2,5х150 мм, 2-3 штуки.

Лучше модернизировать уровень с ручками в виде продолговатых отверстий посередине боковой грани. За них проще закрепить лазерную указку с помощью хомута или стяжек.

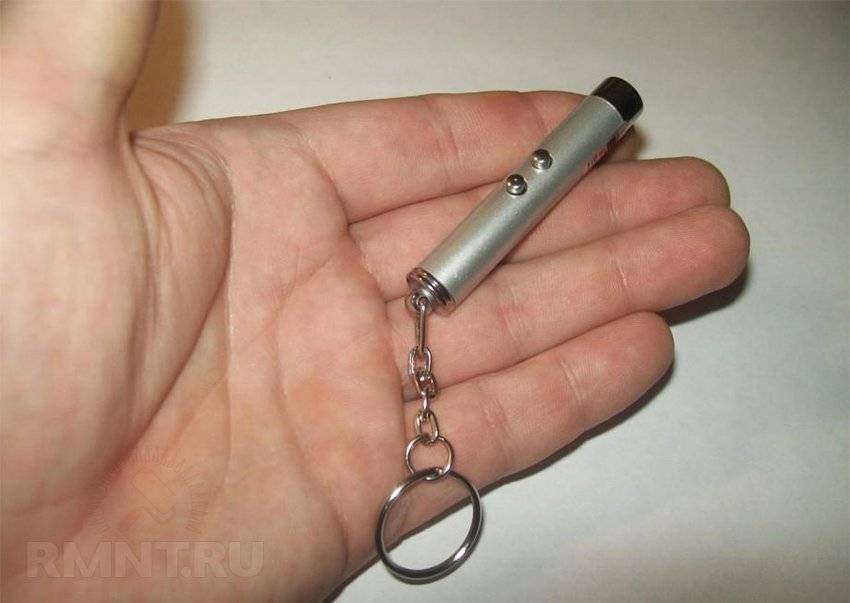

Выбор лазерной указки. Подойдет самая простая указка, главное, чтобы точка от указки не растекалась мутным пятном, а давала на достаточном удалении четкую круглую точку. Кнопка должна быть двухпозиционная, чтобы не нужно было все время держать ее нажатой.

Перед использованием лазерной указки может потребоваться ее фокусировка. Для этого открутите колпачок со стороны лазера. Под ним окажется корпус фокусирующей линзы. Если его аккуратно прокрутить на треть или четверть оборота пассатижами, то заметите, как меняется форма пятна от указки. Настройте так, чтобы точка была как можно меньше и правильней по форме на разных расстояниях.

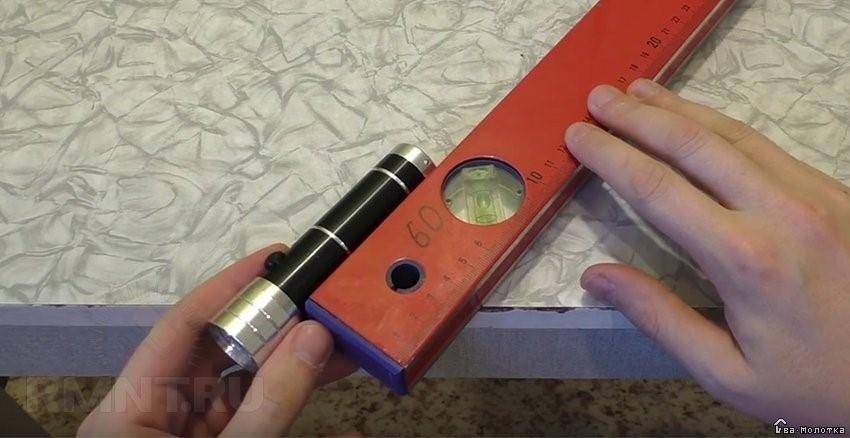

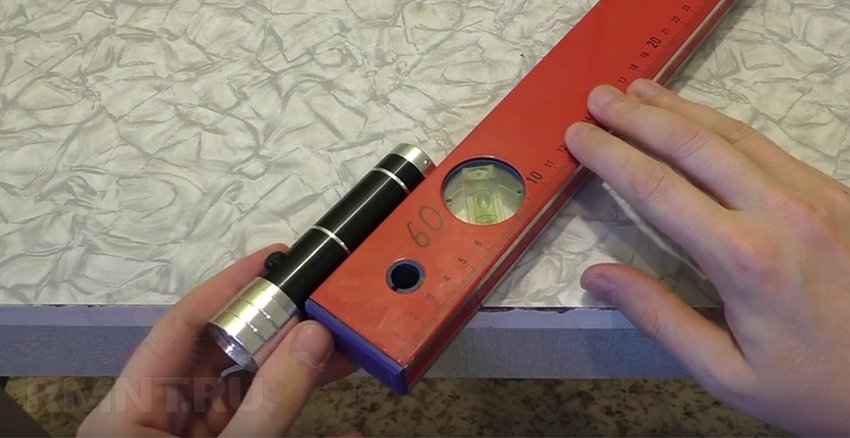

Крепите указку на той грани, где находится основная вставка с пузырьком. Уложите вначале подложку из резины, плотного поролона или пластинки пенопласта. Поверх нее — лазерную указку, и затяните с помощью червячного хомута или нейлоновых стяжек.

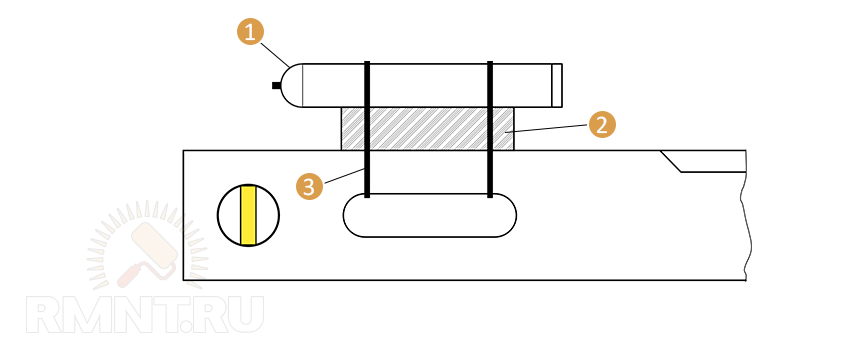

1 — лазерная указка; 2 — резина; 3 — нейлоновые хомуты

Следует выставить луч строго параллельно грани уровня. Для этого положите инструмент на протяженную ровную поверхность, торец ровной половой доски или столешницу стола, приставленного к стене. Высота выходного отверстия указки должна равняться высоте точки над поверхностью опоры.

Если нет у уровня ручек и других подходящих отверстий, просверлите аккуратно сверлом 3 мм два отверстия под местом установки и закрепите два червячных хомутика с помощью оцинкованных шурупов 6х25 мм. Далее в них вложите прокладку и указку.

Если положить уровень на строго горизонтальной или вертикальной поверхности, то при повороте уровня вокруг оси получится перенести метки по стенам или потолку и полу.

Чтобы дополнительно усовершенствовать конструкцию, закрепите на треноге дощечку, пластиковую или металлическую пластину так, чтобы она могла проворачиваться на штативе.

Технология изготовления

Можно сделать такой уровень своими руками из лазерной указки. Достаточно знать устройство лазерной указки и устройство обычного строительного инструмента.

Если учесть цену водяного уровня и обычной указки с лучом, то это будет в несколько раз дешевле, чем профессиональный инструмент.

Пошаговая инструкция

Для лазерного указателя потребуются:

1. Водяной уровень
2. Лазерная указка
3. Крепления

При выборе водяного инструмента, нужно обратить внимание, чтобы обратная сторона была ровная, иначе указку будет неудобно крепить. Лазерная указка также должна отличаться ровной поверхностью

Их соединяют при помощи клея или скотча

Их соединяют при помощи клея или скотча

Важно максимально ровно установить указку на водяной уровень. После того как соединения склеили, нужно линейкой вымереть расстояние от низа водяного уровня до самого прицела лазерной указки

Тот размер, который получится, будет означить низ отметки от направления лазерного луча

Тот размер, который получится, будет означить низ отметки от направления лазерного луча.

Самодельный нивелир

Лазерный нивелир своими руками сделать не так просто. Для него понадобятся не только вышеуказанные материалы, но и устройство для установки. К примеру, это может быть стойка из деревянного или металлического изделия. Собрать такой инструмент из подручных средств не получится. Нужно грамотно рассчитать держатель для нивелира.

Руководство по сбору такого нивелира говорят о точности его географии при использовании. Если обратиться в строительные магазины, там можно найти круглый водяной уровень, который устанавливает ровность сразу обеих поверхностей. Если собрать и установить его на вашей указке, то вы с легкостью можете использовать это устройство для домашнего пользования.

https://youtube.com/watch?v=yml2f096hw4

Помните, что профессиональный инструмент устроен намного лучше, чем самодельный. И при создании и пользовании самодельными приборами вы больше подвержены строительным ошибкам. Ведь если нет возможности купить дорогостоящий инструмент, его всегда можно взять у знакомых, соседей или напрокат в специальных фирмах.

Ошибки при использовании оптического нивелира

Для начинающих, которые первый раз приступают к работе с устройством, требуется принять во внимание следующие моменты:

1. Необходимо обеспечить сохранность приспособления. Он хоть и защищается различными покрытиями, однако восприимчив к ударам. Для полного исключения погрешностей нивелира, следует озаботиться о том, чтобы каждый крепёжный элемент и составляющие работали исправно.
2. Следует воспользоваться вспомогательными штативами и крепежами. Это даст возможность сохранить устройство даже во время резких порывов ветра.
3. Не следует слепо доверять информации, которая указана в руководстве. Лучше самому проверить функционал устройства.
4. Нужно помнить, что во время использования устройства важна помощь ассистента.
5. При монтаже рейки она должна находиться точно на поверхности, во избежание перекоса.
6. Нельзя допускать перегревания прибора, это может отразиться на точности измерений.

Основные задачи геодезической съёмки

Географическое положение будущего здания или другого объекта определяется при помощи геодезической съёмки. Съёмочные работы проводятся с целью определения технической и экономической целесообразности возведения новых объектов.

При этом изучаются грунты, их качество и состав, определяется возможность использования их, как строительный ресурс. Все замеры территории впоследствии используются проектировщиками, занимающимися разработками строительной документации.

В процессе съёмочных работ предоставляется также дополнительная информация о точном расположении зданий, сооружений, прочих технологических линий на заданном участке земли. Полученный документ называется геоподосновой. Его масштаб равен 1:500, срок действия данного плана — 4 года. В этот срок необходимо выполнить проектные работы по данной территории.

В комплект документов входят следующие разработки:

• планы земельного участка в заданном масштабе;
• обозначение всех необходимых размеров;
• привязка к имеющимся объектам.

При проведении геодезических изысканий определяются точные координаты конкретных точек на местности. В процессе съёмки выполняются следующие работы:

1. Избирается наиболее приемлемый метод измерений (полярные либо прямоугольные координаты).
2. Перевод условных координат в геодезическую систему.
3. Разработка геодезического плана с учётом полученных координат в заданном масштабе.

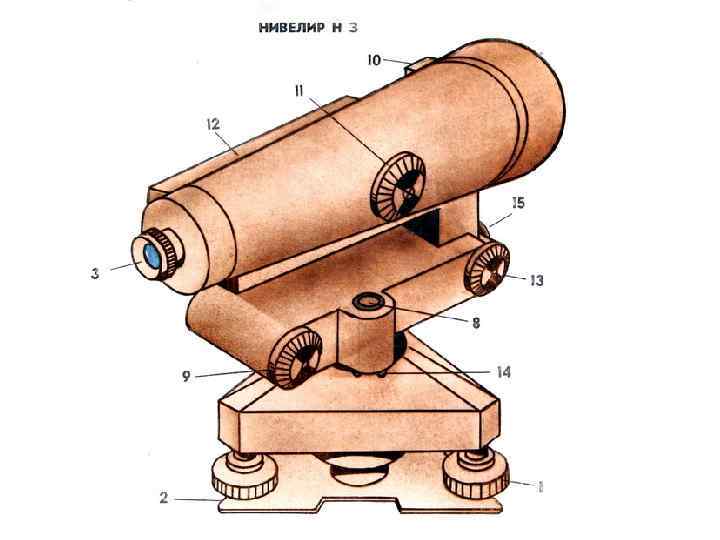

Как пользоваться нивелиром, установка

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне  в сантиметрах с другой   и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно (  вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой  или  с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться  нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки  на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки  получили 18 высотных отметок с перепадами высотных отметок  от 1,57м до 1, 72 метра. Суммируем  все 18 высотных отметок, получаем сумму 30,51м,  делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться  нивелиром,  если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну,  равняется 96,645м.

Рейку ставим четко на отметку и  получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем  96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента  от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли  по нивелирной съемки равно 1,250 м, то получится, что  вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.

Создание лазерного уровня

Для конструирования лазерного уровня в этом случае важно заранее подготовить ёмкость для жидкости, кусок пластилина, а также пластырь, то есть материал, которым можно будет легко скрепить главную деталь устройства (электронный держатель). Конечно же, для этого нужно будет воспользоваться лазерной указкой и куском пенополистирола. Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сама процедура конструирования устройства будет проводиться в соответствии со специальным планом:

Сначала берётся небольшая ёмкость и полностью наполняется жидкостью. Чаще всего в качестве резервуара используют крупную кастрюлю или же простое ведро.
На пенопласт крепят указку. Лучше всего применять простую насадку, которая будет проецировать точку

Важно сделать так, чтобы указка крепилась на пенопласте как можно лучше. Её крепление лучше провести специальной резинкой, пластилином либо хомутом.
Ёмкость с жидкостью крепится на нужной высоте — она будет выполнять роль стойки для лазерного уровня.
Лазерная линейка с пенопластом кладётся внутрь ёмкости.
Далее указка включается.
Меняя местоположения пенопласта в сравнении с центральной осью на размечаемых поверхностях, отмечаются специальные точки. Все пометки будут находиться на одном уровне.

Все пометки будут находиться на одном уровне.

Как сделать лазерный уровень на карданном подвесе

Не увеличивая бюджет конструкции, можно изготовить достаточно точный самовыравнивающий лазерный нивелир из той же самой детской указки.

Для изготовления понадобятся:

• два старых жестких диска одинакового размера;
• пластик или ДВП для коробки;
• блок на 3 пальчиковые батарейки от старой детской игрушки;
• мягкий провод от наушников;
• алюминиевый профиль или уголок от старого карниза.

Пошаговая инструкция по изготовлению:

1. Аккуратно разбираем жесткий диск, оставив на месте подшипник и крепление для записывающих пластин	2. Из подходящего уголка делаем кронштейн для подвеса. В качестве оси №1 выступает подшипник записывающих пластин HDD
3. Ось №2 карданного подвеса изготавливаем из подшипника коромысла записывающих головок жесткого диска	4. Подвес для лазерной указки должен быть ровным и тяжелым. В данном случае использованы два алюминиевых уголка, заполненные для тяжести куском МДФ
5. В верхней части штанги монтируется карданный подвес, в нижней – сверлится отверстие для лазерной указки. Все отверстия располагаются строго симметрично друг другу. Над отверстием для указки надо предусмотреть место для центровочного болта	6. Собираем конструкцию кардана. Без лазерной указки штанга должна располагаться строго вертикально под действием силы тяжести. Проверяем свободный ход всех подшипников карданного подвеса
7. Устанавливаем указку в штангу	8. Собираем всю конструкцию в корпусе жесткого диска

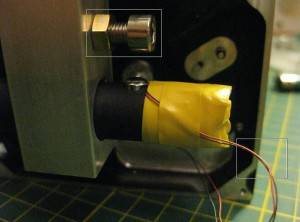

9. В подготовленное отверстие устанавливаем регулировочный винт. При его вращении смещается центр тяжести штанги, и можно точно установить горизонталь лазерного луча. Вместо батареек крепим гибкие провода от старых наушников. Соединяем их с внешним блоком питания от старой детской игрушки.	10. Корпус изготавливаем из ДВП или пластика
11. На верхней плоскости можно поместить пузырьковую систему от строительного уровня, для юстировки прибора на поверхности. Подойдет и съемный уголок с уровнем, который обычно есть в комплекте к LCD телевизорам	12. Для прочности и устойчивости конструкции, вторую боковую стенку лучше сделать из такого же жесткого диска. Тогда все стенки будут параллельными, и нивелир будет ровно стоять на поверхности

Изготовленный таким способом лазерный уровень будет иметь класс точности не хуже, чем у промышленных аналогов. К тому же самовыравнивание упрощает работу по прокладке горизонтальной разметки на больших площадях.

Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку.

На нее после устанавливают еще один нивелир

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Материалы для сборки лазерного уровня

Никогда не направляйте лазерный луч в глаза. Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.

В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч. Звучит это определение в некотором роде страшновато.

Содержание 1 Для чего нужен этот прибор? Лазерная указка.

Лазерная указка для уровня. Подвесной уровень. Капро уровень подвесной.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Калькулятор Расчет бетона Расчет ламината Расчет плитки. Новое Комментарии Как выбрать ламинат Леруа Мерлен для разных помещений Как самостоятельно провести укладку кафеля? Как выбрать и уложить правильно кафель для ванной Как правильно выполняется укладка кафеля в ванной своими руками Как влияет правильная шумоизоляция в квартире на уют и покой в доме.

Серж Лень : хорошая статья Raddy : Мне вообще ковры не нравятся в интерьере Milena : Очень интересная статья, Как раз ищу себ Оля Сербинова : Очень интересная познавательная статья.

Шаг 1: Собираем рамку, первая ось

Материалы для отделки внутри помещения: делаем выбор Материалы. Какой насос лучше выбрать для скважины: ценные советы п Нет, делали около 10 лет назад.

Собираем лазерный уровень из подручных материалов.

В покупке дорогостоящего нивелира для домашних нужд нет смысла, так как данный прибор стоит немало денег. Если Вам нужно провести горизонтальную ровную линию по стене, можно сделать лазерный уровень своими руками, используя подручные материалы, которые найдутся в любом частном доме.

Другие видео инструкции и руководства

Далее мы предоставим два простых мастер-класса по изготовлению самодельного нивелира вручную, на что уйдет не более получаса. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство: Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке.

Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень.

Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку.

Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

• Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
• Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
• Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
• Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

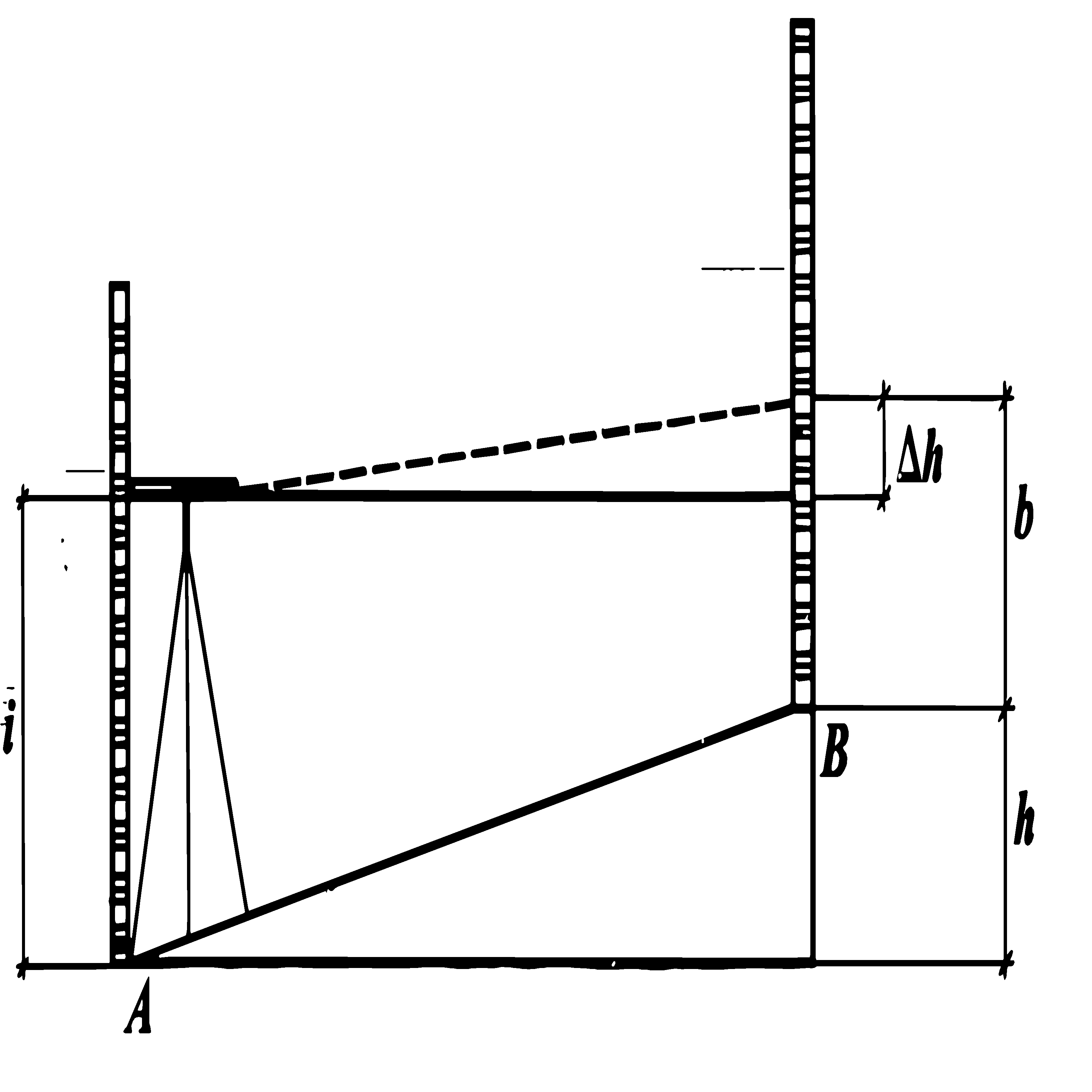

Юстировка нивелира

Когда вы сделали самодельный уровень, его нужно предварительно настроить перед работой. Со вторым вариантом проблем не будет, а вот при использовании уровня на колышке с пузырьковым уравнителем придется предварительно провести юстировку.

Как это делается?

Капро уровень подвесной

Вкрутите в подставку шуруп так, чтобы шляпка совпала с линией выхода лазерного луча. Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку. На нее после устанавливают еще один нивелир.

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Теперь можно использовать по назначению точно настроенный уровень.

Применяя механизмы, которые можно сделать своими руками, необходимо соблюдать максимальную осторожность. Никогда не направляйте лазерный луч в глаза

Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

Размечая горизонт при помощи лазерных уровней, а тем более приборами самостоятельного изготовления, нужно быть предельно аккуратным и при нахождении точки выставлять ее в строго вертикальном положении. А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

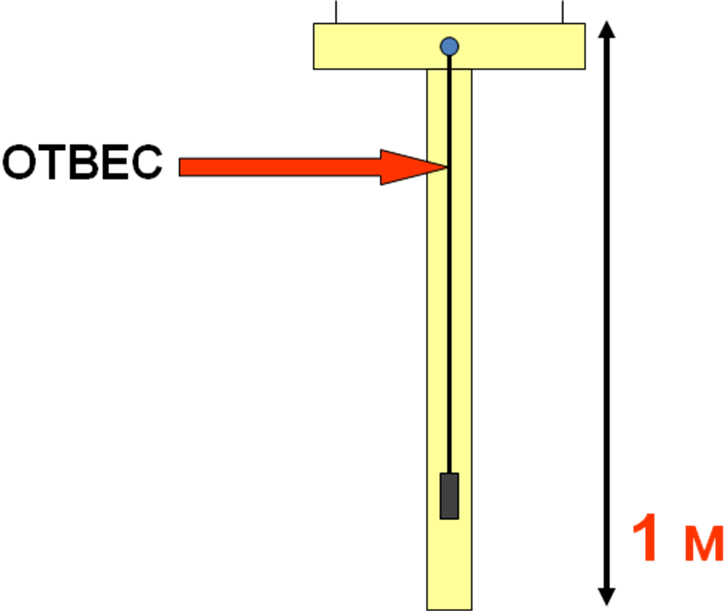

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.
