Навес над крыльцом частного дома

Строительные нормы и правила

Навес или козырёк – это кровля над дверью, защищающая от атмосферных осадков. Сооружение должно выдерживать ветровую и снеговую нагрузку, предусмотренную для региона, в котором ведётся строительство. Неправильный расчёт конструктивных элементов может привести к аварийной ситуации.

К навесу над входом в малоэтажный жилой дом предъявляется ряд нормативных требований:

  1. Конструкция и кровельное покрытие изготавливаются из огнестойких и нетоксичных материалов.
  2. Сечение и размер несущих элементов подбирается под нагрузку не менее 200 кг/м². Но лучше выполнять индивидуальный расчёт для каждой климатической зоны.
  3. Уклон кровли должен составлять не менее 20°. Конкретное значение зависит от используемых материалов. Однако следует учитывать, что на пологом козырьке будет скапливаться вода, снег и природный мусор (листья, ветки, наносная земля), а слишком крутой – быстрее разрушится от ветра.
  4. Входную зону перекрывают навесом полностью, вместе с лестницей. Необходимо, чтобы кровля выступала за периметр крыльца не менее, чем на 30 см. Это обеспечит максимальную защиту людей, стоящих у входной двери от осадков, в том числе и заносимых ветром сбоку.
  5. Нижнюю точку конструкции не опускают более, чем на 2, 2 м, иначе проходить под ней будет дискомфортно.
  6. При высоте дома до 2-х этажей разрешается устройство неорганизованного водостока. Но такое решение будет доставлять неудобства. Лучше оборудовать скат, к которому ведёт уклон, сточным жёлобом или хотя бы провести под ним отвод ливневой канализации.

Навес из поликарбоната – как сделать своими руками

Конструкции из поликарбоната выделяются не только красотой. Это прочные, надежные и долговечные сооружения, собрать которые несложно даже малоопытным строителям. Поэтому неудивительно, что многие владельцы частных домов хотят установить навес над крыльцом из поликарбоната вместо старого деревянного козырька.

Поликарбонат хорошо подходит для изготовления козырьков и навесов

Что понадобится для козырька из поликарбоната

Чтобы смонтировать своими руками навес из поликарбоната, потребуются такие материалы и оборудование:

  • чертеж каркаса (размеры деталей высчитать заранее по своим замерам);
  • металлические трубы или уголки для изготовления каркаса;
  • поликарбонат для перекрытия кровли;
  • сварочный аппарат, болгарка, дрель;
  • саморезы, кронштейны, анкерные болты.

Простая схема прямого козырька консольного типа

Размеры козырька из поликарбоната не должны быть сильно большими, достаточно, если кровля будет выступать с каждой стороны крыльца на 25-30 см. Поликарбонат для арочного навеса лучше брать сотовый, толщиной от 6 мм. Монолитный поликарбонат больше подходит для прямых конструкций. Размер листа поликарбоната высчитывается по габаритам каркаса – кровельный материал должен выступать с боковых сторон на 10-15, по свободному краю – на 20 см.

Этапы монтажа арочного навеса из поликарбоната

Самостоятельно сделать козырек из поликарбоната на металлическом каркасе несложно. Главное – иметь необходимое оборудование и опыт работы со сваркой. Каркас собирается на земле и уже потом крепится над крыльцом.

Примерный чертеж для арочного навеса под поликарбонат

  1. По подготовленному чертежу необходимо вырезать детали для каркаса и промаркировать их.
  2. Для изготовления арок на трубах болгаркой через равные промежутки сделать глубокие насечки на ¾ диаметра, затем выгнуть детали дугой.
  3. Соединить дуги между собой поперечинами. Всего понадобится 4-5 поперечин – две соединяют края арок, остальные равномерно распределяют по длине.
  4. По длине для жесткости приваривают две длинные трубы, по свободному краю арки вместо трубы можно установить кованный узорный элемент.
  5. Вертикальные консоли крепят к пристеночному краю арки сваркой или соединительными уголками.
  6. Для придания прочности каркасу от свободного края арки к опорам консоли необходимо установить подкосы.

Готовый металлический каркас для навеса

Прежде чем обшить каркас кровельным материалом, необходимо определиться с тем, как прикрепить навес к стене дома. Если вы планируете использовать анкера, то на опорах консолей и пристеночной арке необходимо просверлить отверстия под болты, приложить каркас к фасаду, отметить места крепления на стене, а затем по меткам просверлить стену.

Для крепления кронштейнами на фасаде отмечают место расположения навеса, устанавливают кронштейны и уже на них фиксируют каркас.

Остался последний штрих – обшивка поликарбонатом. Этот материал хорошо гнется, его несложно прикрепить самостоятельно. Крепят поликарбонат к крайним и центральной поперечинам шурупами с термошайбой. Специалисты рекомендуют отверстия под шурупы делать на 5 мм больше, чем диаметр крепежа – так удастся избежать перекосов и деформации козырька.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

  • односкатными;

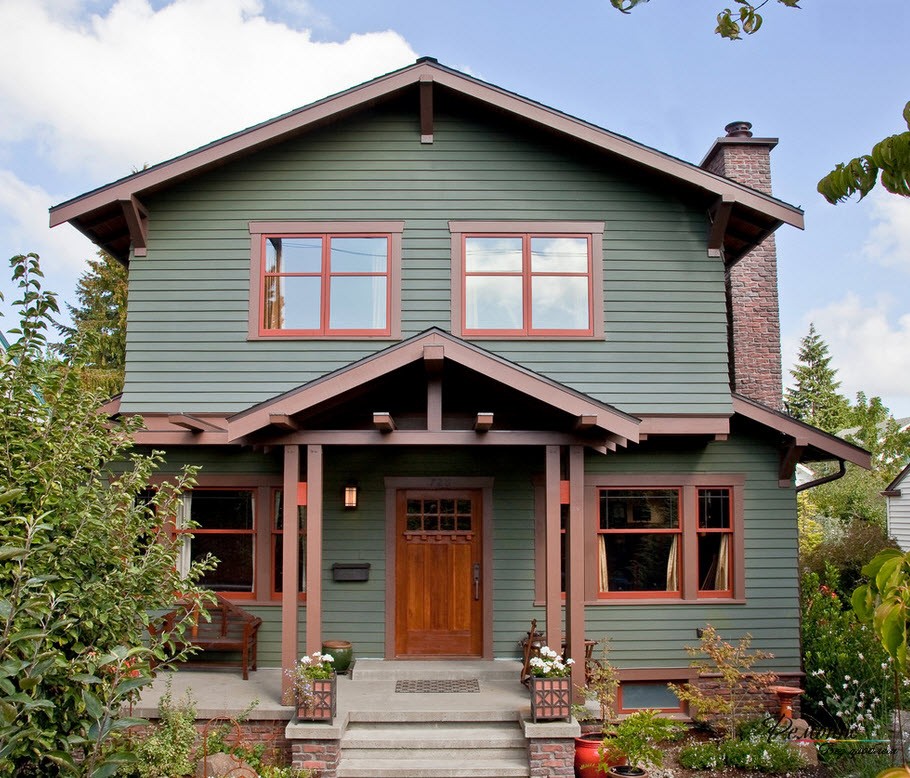

  • двускатными;
  • многоскатными;
  • арочными;
  • куполообразными;
  • вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном. У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного. При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста. Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам. Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными

Сборка навеса

Все последующие операции производятся в соответствии с эскизом конструкции по типовой схеме. Согласно ей в первую очередь устанавливаются стойки, после чего на фасаде монтируется крепежный уголок, образующий вместе с опорами базу для укладки стропил.

Для установки стоек в размеченных точках подготавливаются приямки глубиной порядка 40–50 см, в которые устанавливаются опоры произвольной длины. Затем лунки бетонируются, а сразу же после схватывания бетонного раствора стойки обрезаются в заранее размеченных точках. После этого на них укладываются лицевая перемычка и боковые стропила, ответным концом опирающиеся на стенную продольную балку. Далее необходимо сцепить все эти элементы скобами, что позволит получить надежную несущую конструкцию.

Монтаж перекрытия начинается с укладки промежуточных стропил (брусков 75 х 75), расстояние между которыми не должно быть менее 80 см.

Стропила фиксируются на опорной балке и перемычке посредством скоб или в заранее подготовленных выборках (пазах). Доски обрешетки укладываются поперек стропил с шагом, определяемым размерами заготовок кровельного покрытия.

Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания

Во-первых, непосредственно перед настилкой кровельного материала каркас обрешетки обрабатывается защитным (антисептическим) составом, предупреждающим гниение древесины. Во-вторых, прямо по обрешетке должен укладываться слой гидроизоляционного материала. В-третьих, любые заготовки настила укладываются, начиная от края навеса с постепенным перемещением в сторону стены здания.

И наконец, с целью его крепления рекомендуется применять подходящие для данного материала метизы (для шифера, например, специальные гвозди). Отметим также, что готовый навес может быть дополнен рядом декоративных деталей, придающих ему более привлекательный вид.

Материал для козырька над крыльцом

Чтобы козырек прослужил не один год нужно правильно подобрать материал для его изготовления. Далее мы рассмотрим наиболее популярные из них, а также оценим преимущества и недостатки каждого.

Поликарбонат

Именно этот материал пользуется большой популярностью. Существует разнообразие оттенков материала, в том числе полупрозрачный, что позволит подобрать самый подходящий к цвету дома. Нельзя не отметить, что поликарбонат очень гибкий, поэтому можно придать ему практически любую форму. К тому же такие козырьки очень долговечные, прочные и огнеупорные.

Несмотря на такое количество преимуществ, поликарбонат имеет и недостаток. Он довольно плохо переносит солнечные лучи и в результате мутнеет. Чтобы этого избежать, рекомендуем покрыть козырек специальным защитным слоем.

Металлочерепица

Козырек из этого материала зачастую устанавливают еще на этапе постройки дома. Это помогает сделать крышу, вместе с козырьком в одном стиле, что выглядит очень гармонично. Такие конструкции всегда очень долговечны и при этом не требуют особого ухода.

Но учитывайте, что такое покрытие очень сильно нагревается и у него практически отсутствует шумоизоляция.

Металлические изделия

Козырьки из такого материала – довольно бюджетный вариант. Но работать с металлом будет на порядок сложнее, так как необходим сварочный аппарат. Также не стоит забывать о коррозии, которая доставит немало хлопот. Тем не менее стоит отметить, что такие изделия очень долговечны.

Профнастил

Данный материал используется не реже, чем металлочерепица. Это объясняется довольно низкой стоимостью и простотой в монтаже и уходе. Козырьки из профнастила считаются долговечными и практичными. Но в то же время они не обладают высокой прочностью и даже небольшой удар может повредить изделие. Рекомендуем подбирать более толстый материал и покрывать специальным защитным слоем.

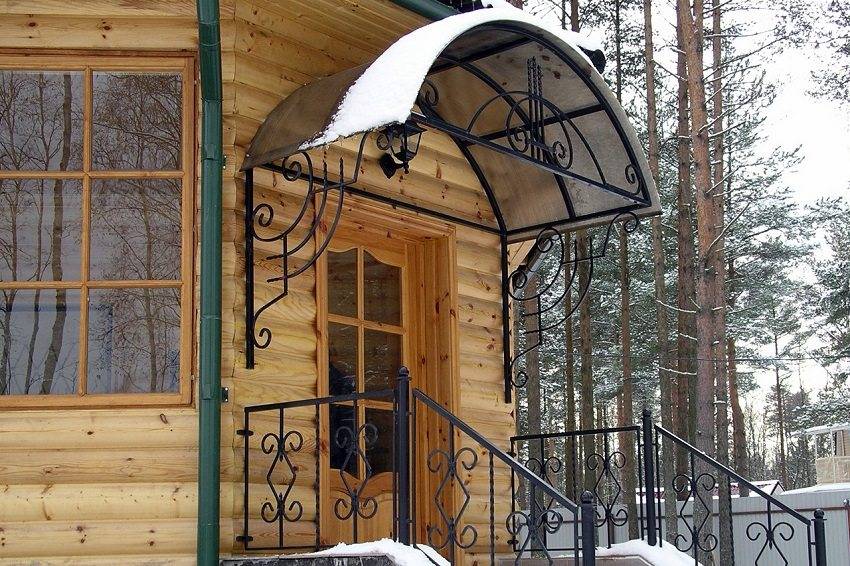

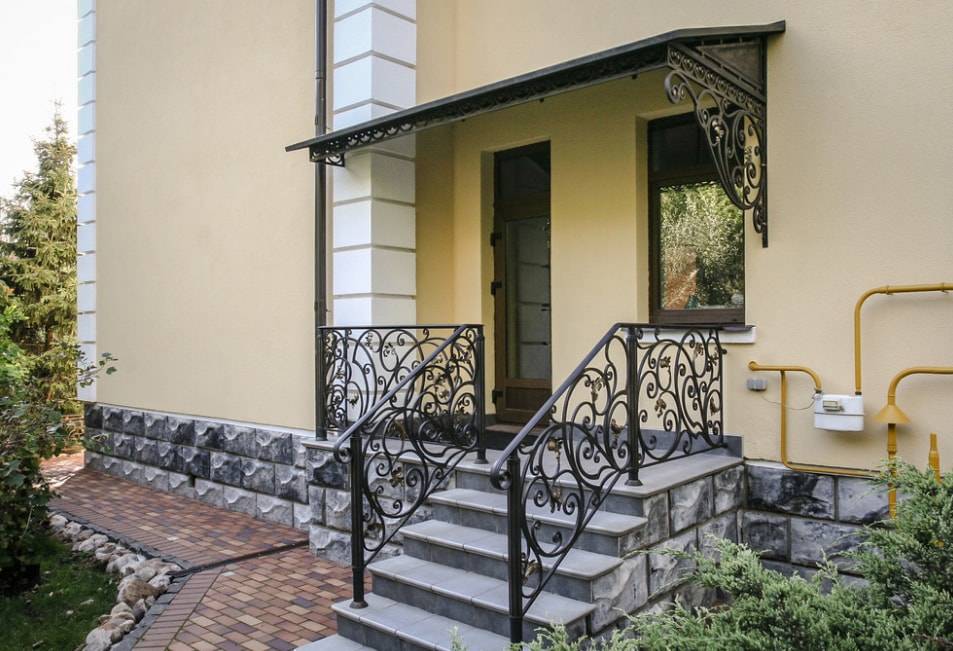

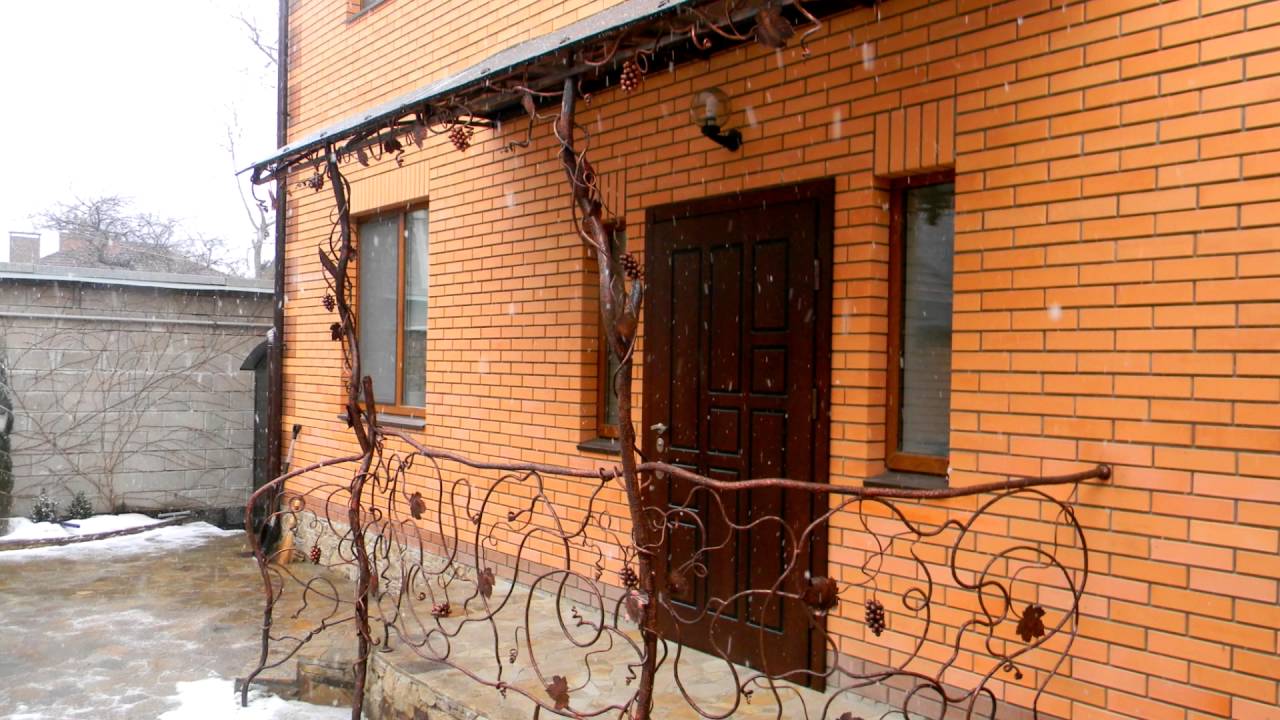

Кованные козырьки

Качественный кованный козырек для частного дома смотрятся действительно очень красиво. Но такие изделия всегда имеют высокую стоимость, так как делают их по предварительным заказам и с учетом всех пожеланий. Чтобы сделать такой вариант немного дешевле, можно заказать комбинированный козырек, то есть с добавлением металлочерепицы, поликарбоната или другого материала.

Козырек по праву можно назвать одним из необходимых элементов частного дома. Учитывайте вышеописанные нюансы, чтобы подобрать самый подходящий вариант.

Как сделать козырёк из поликарбоната своими руками

Приступая к самостоятельному изготовлению навеса необходимо:

  • определиться с формой козырька из поликарбоната;
  • оценить свои финансовые и технические возможности, а также опыт строительных работ;
  • выбрать оптимальный вариант материала для устройства каркасного основания.

Инструкция изготовления козырька над дверью из поликарбоната позволит выполнить все работы качественно и технологически правильно.Чертеж с размерами козырька из поликарбоната

  1. Проектирование козырька.
    Началом любого строительства является составление детального проекта и продумывания всех деталей и элементов. При проектировании нужно учитывать:

    • тип материала каркасной основы, а также размер будущей конструкции определяет общий вес козырька, который необходимо учитывать при разработке технологии крепления и подборе крепежа;
    • расположение листов должно быть выполнено таким образом, чтобы ребра жесткости сотового поликарбоната располагались под уклоном, чтобы обеспечить свободный отток конденсата;
    • крепление непосредственно к стене допускается, если вынос козырька составляет не более 2-х метров;
    • большой навес, вынос которого более 2-х метров, рекомендуется опирать на дополнительные вертикальные опоры;
    • шаг обрешетки должен составлять не более метра, чтобы обеспечить устойчивость навеса к снеговой нагрузке;
    • для оптимальной защиты входной двери козырек над крыльцом дома должен быть шире, чем дверь на 60-80 см.
  2. Монтаж каркаса.
    В зависимости от типа используемого материала и размера навеса, технология монтажа обладает своими особенностями, однако ключевые моменты остаются неизменными, в том числе:

    • на основании чертежей, детали каркаса нарезаются в размер, и делается разметка точек крепления;
    • узлы конструкции последовательно фиксируются струбцинами и закрепляются между собой болтами, саморезами либо привариваются;
    • готовая конструкция при необходимости грунтуется и окрашивается, сварные швы предварительно тщательно зачищаются.
  3. Крепление к стене.
    Для небольших навесов, технология монтажа конструкции каркаса следующая:

    • на стену наносится разметка, и просверливаются отверстия в точках крепления;
    • далее конструкция закрепляется к стене посредством анкерных болтов либо саморезов — «глухарей» соответствующего диаметра и длины;
    • выбор крепежа зависит от материала как стен здания, так и каркаса.

    Когда требуется установить навес большого размера, то:

    • первоначально устанавливаются и бетонируются вертикальные столбы-опоры;
    • далее всю конструкцию собирают по месту в соответствии с чертежами.
  4. Закрепление листов поликарбоната.
    Крепление листов поликарбоната осуществляется с учетом рекомендаций производителя и с использованием штатных соединительных элементов, в том числе:

    • герметизирующей ленты, которая приклеивается на торцы листов;
    • амортизационные шайбы с внешней крышкой, обеспечивающие герметичность точек крепления;
    • соединительные профили, позволяющие состыковывать листы между собой;
    • торцевые планки, которые препятствуют попаданию влаги внутрь, а также выполняют декоративную роль.

После завершения монтажа конструкции, примыкающие к стене планки герметизируется кровельным герметиком.

https://youtube.com/watch?v=xbadd5HL5mE

Изготовление навеса из поликарбоната своими руками позволит сократить финансовые затраты на его обустройство.

Какими бывают козырьки над крыльцом

Козырек над крыльцом по своей конструкции может быть опорным, если его каркас прикрепляют с помощью столбов, или же подвесным с креплением на стене. Выбор материала отчасти зависит и от конструкции, например, опорная конструкция способна выдержать более тяжелый навес и лежащий на нем снег. А вот подвесные конструкции выполняются из материалов и предусматривают их так, чтобы снег не накапливался на навесе.

По своей форме навесы могут быть:

  1. односкатными, примыкающими верхней частью к стене;

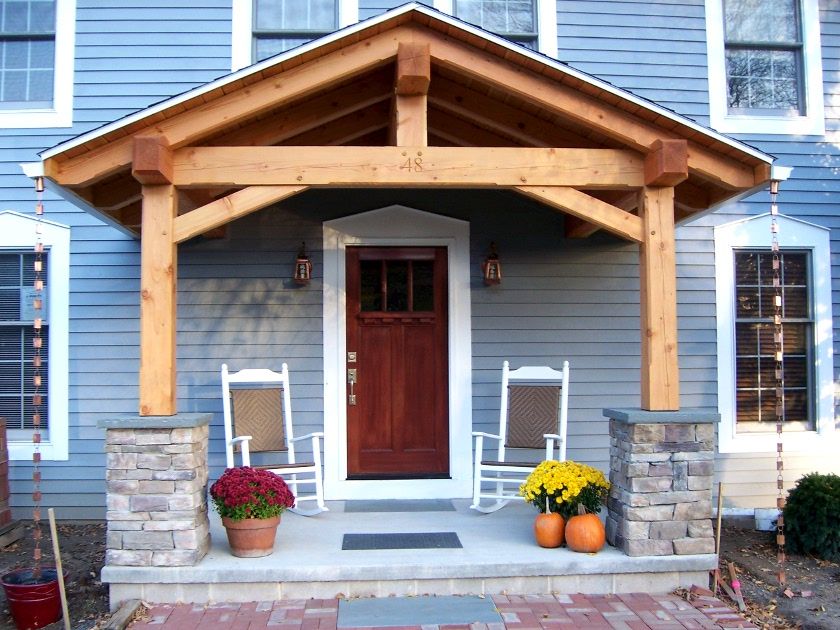

  2. двускатными;
  3. арочными;
  4. шатровыми.

Если вы хотите соорудить односкатный козырек, то можно зашить стену с одной либо с обеих сторон с целью максимально ветрозащиты. Как выглядит каждый из вышеперечисленных видов навесов, вы можете увидеть на фото. Любую из данных конструкций можно выполнить своими руками.

Требования к конструкции

Планируя оформление входа в дом своими руками, разумно будет предварительно ознакомиться с различными вариантами конструкции и требованиями безопасности.

  • Для полноценной защиты крылечка от атмосферных осадков размеры защитного элемента должны превышать площадь крыльца не меньше, чем на 50 см.
  • Козырек обязан быть крепким, иметь надежные крепления, чтобы противостоять порывистому ветру и выдержать массу возможного снежного покрова.
  • Внешний вид конструктивного элемента должен гармонировать с общим дизайном строения.

По этой причине на этапе планирования требуется продумать дизайн и крепление защитной конструкции.

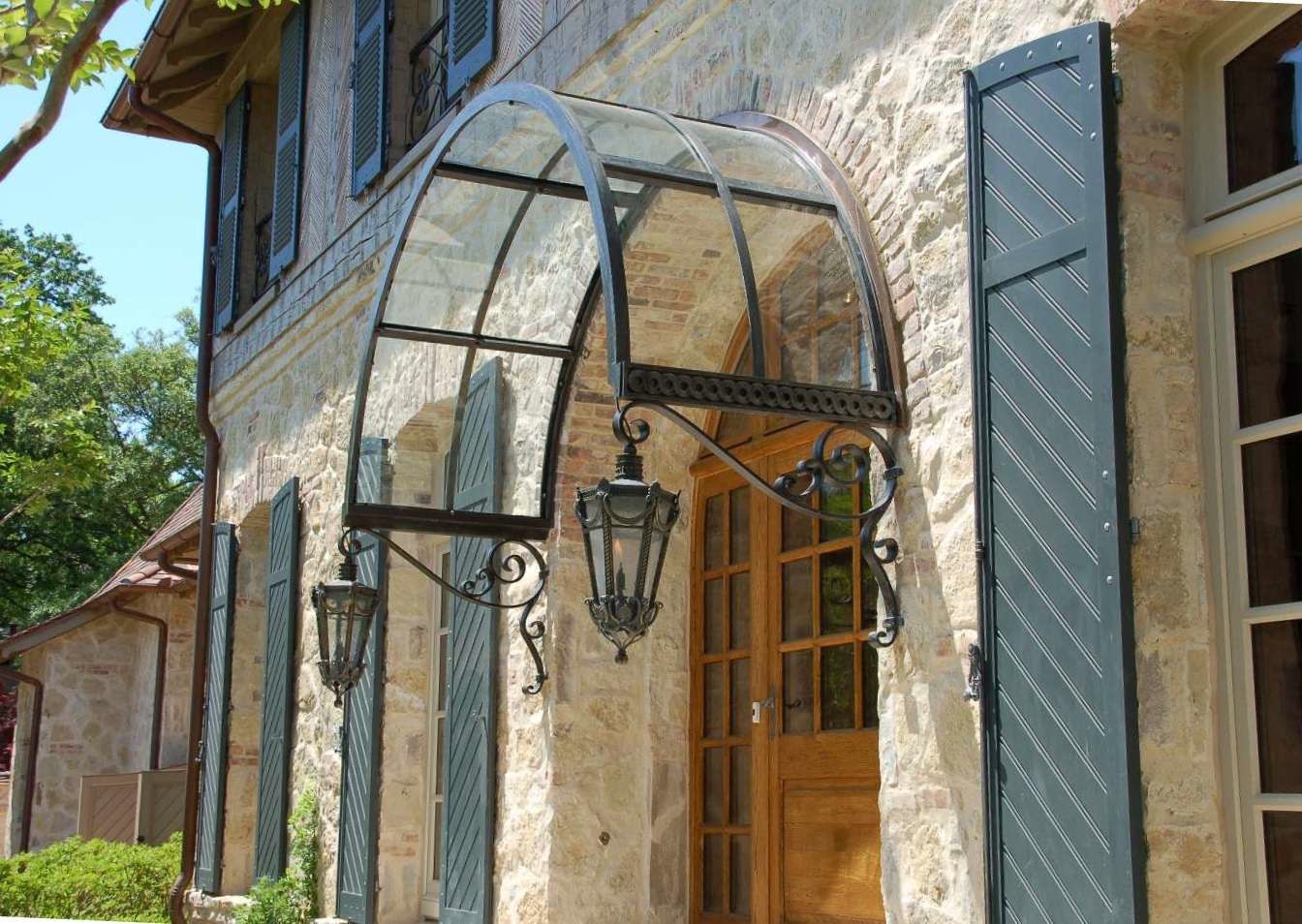

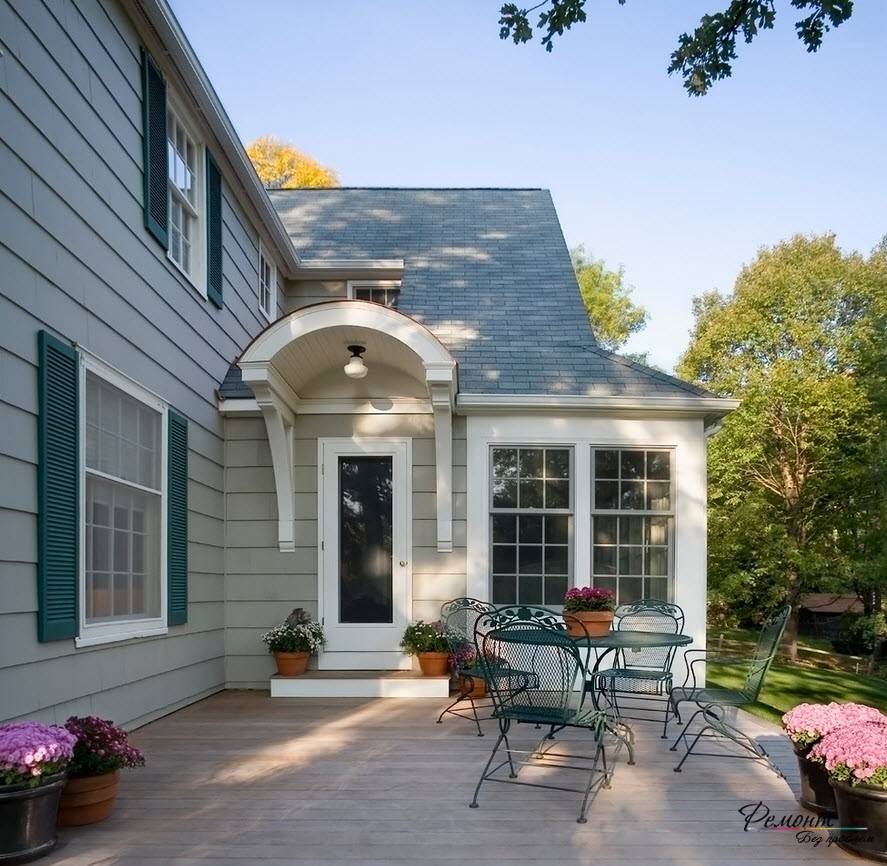

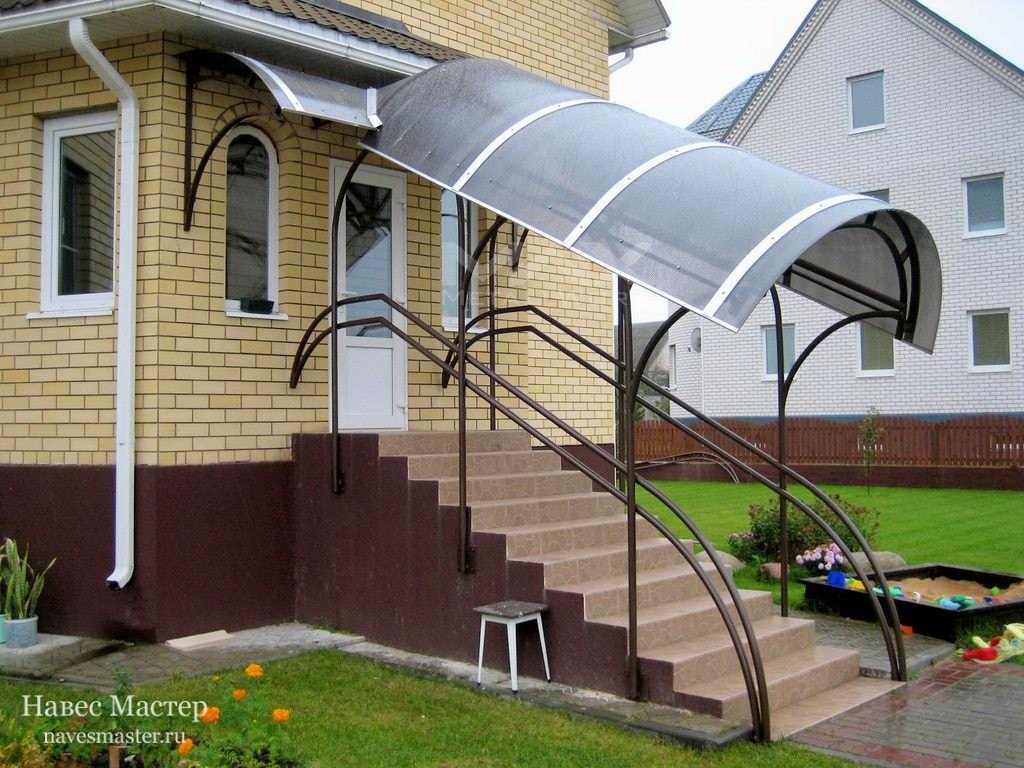

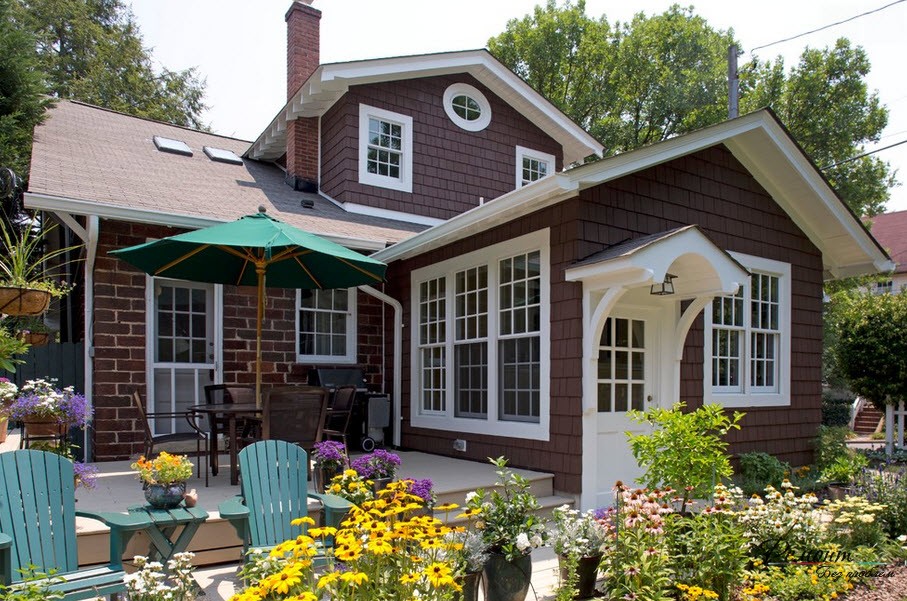

Арочная конструкция

Такая конструкция выглядит красиво и элегантно. Она легко и гармонично впишется практически в любой стиль. Для изготовления такого навеса над входной дверью используют поликарбонат, металлические трубы для каркаса и устройство, чтобы их изгибать. Ход работ будет состоять из следующих этапов:

  1. Снимаются размеры и делается эскиз.
  2. Каркас выполняется из алюминиевых труб. Их изгибают под нужный радиус. Всего для навеса нужно две дуги.
  3. Дуги соединяются прямыми трубами. К задней дуге привариваются навесы для крепления к стене. Для прочности (если козырек будет длинным) можно дополнительно смонтировать соединительную балку.
  4. Каркас необходимо зачистить от ржавчины, окалины и загрязнений. Затем все грунтуется и покрывается краской.
  5. Затем каркас монтируют к стене с помощью саморезов, сверху на него устанавливают лист поликарбоната.

Такой навес достаточно прочный, но при этом не имеет большого веса. Вместо поликарбоната можно использовать мягкую черепицу. В этом случае необходимо дополнительно смонтировать сплошную обрешетку.

Как видно из всего вышесказанного, сделать козырек над входной дверью не очень сложно. Для этого понадобится совсем мало материала и затраченного времени. А в результате вы получите надежную защиту от непогоды для покрытия крыльца и для самой двери. К тому же, проявив фантазию, можно дополнить фасад дома красивым и оригинальным навесом. А значит и входить в такое жилище будет намного приятней.

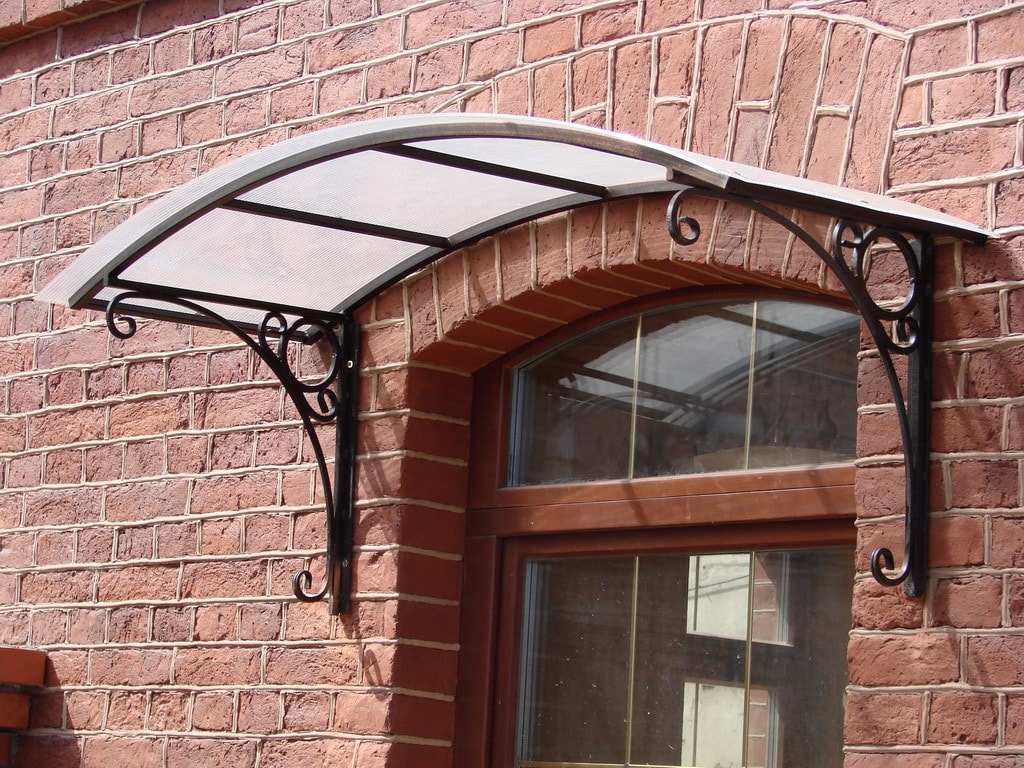

Изготовление цилиндрического козырька со стальными кронштейнами

Эта конструкция козырька к дому, выполненная своими руками, не только аккуратна, но и практична: вода с такого козырька стекает в стороны, не образуя лужи на крыльце, да и снег не задерживается. Основные элементы навеса: 2 кронштейна, 2 несущих полукольца и 3 распорки.

Для изготовления своими руками кронштейнов к входному козырьку используют стальные уголки подходящего размера (например, 50 х 50 мм). Определившись с габаритами будущего навеса, отрезают по 2 уголка требуемых размеров (длинные — для кронштейнов и короткие — для перемычек). Длинные уголки в месте изгиба надрезают до ребра, сгибают по вырезам и соединяют полученные кронштейны с перемычками сваркой или с помощью заклепок. Аналогичным образом следует усилить и место сгиба.

К верхней части кронштейнов прикрепляют шурупами деревянные бруски, на которых непосредственно монтируют несущие полукольца. Для изготовления одного полукольца из фанеры толщиной 4—5 мм вырезают дугу в соответствии с выбранными значениями внешнего и внутреннего радиусов. Затем, используя этот шаблон, из доски толщиной 20—25 мм изготавливают отдельные секторы полукольца. Их подгоняют друг к другу так, чтобы стыки, расположенные по разные стороны от фанерной основы, были смещены относительно друг друга. Этим достигается необходимая жесткость полуколец, которые являются несущими элементами для материала кровли. Для крепления секторов к фанере при выполнении козырька над входной дверью своими руками используют клей ПВА и шурупы.

В качестве распорок каркаса кровли используют деревянные бруски подходящего сечения (соответствующие выбранным размерам полуколец).

Обратите внимание на фото – при монтаже козырька к дому своими руками соединение распорок с полукольцами может быть разным:

В предлагаемом варианте в качестве крепежных элементов использованы мебельные уголки-стяжки. В полукольцах и в распорках высверливают глухие отверстия под резьбовые втулки, затем в эти отверстия ввинчивают втулки с внутренней резьбой, к которым и прикручивают винтами металлические уголки.

Такими же уголками можно прикрепить собранный каркас к кронштейнам, вернее, к закрепленным на них деревянным брускам. Но кровля козырька держится не только благодаря кронштейнам. В полукольце, примыкающем непосредственно к строению, просверливают отверстия и привинчивают каркас к стене с помощью дюбелей или анкерных болтов.

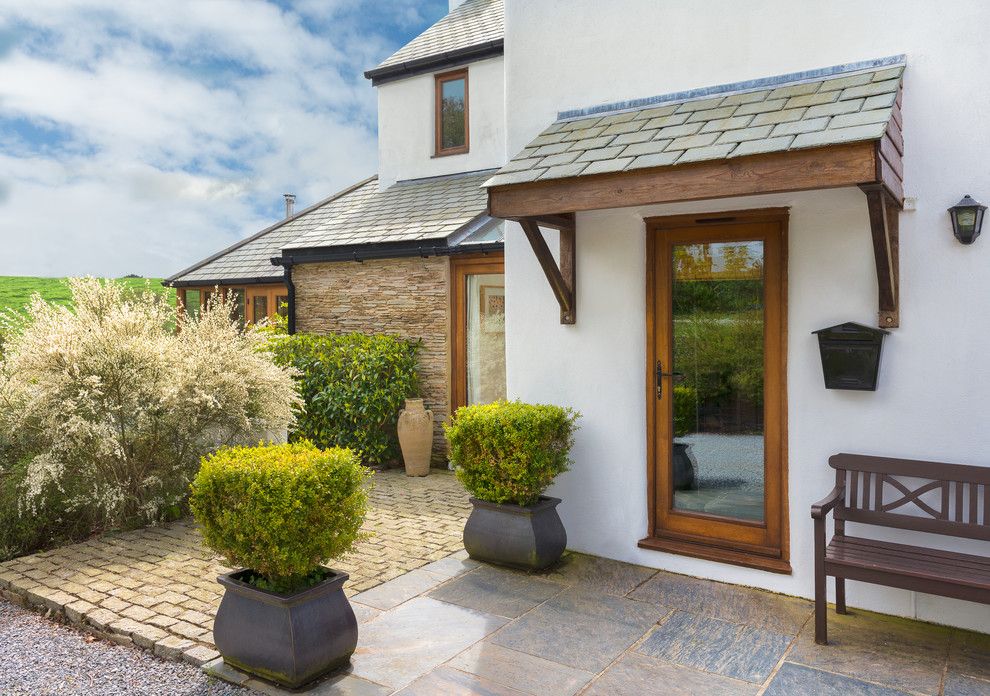

Техника выполнения односкатного подвесного козырька

Подвесной односкатный козырек представляет собой простую и легкую конструкцию, также можно выбрать и опорный вариант установки односкатного навеса. Для каркаса лучше всего использовать дерево или уголок из металла, а для покрытия применять материал, аналогичный тому, который использовался для кровли крыши.

Алгоритм работы будет следующим:

  1. Измерьте ширину крыльца и к полученной цифре прибавьте по 30 см с каждой из сторон. В итоге вы получаете значение ширины козырька. Далее делаем замер расстояния перед входом, которое должен он накрывать. А после этого определяем высоту навеса в зависимости от строения, угол наклона при этом должен быть менее 20 градусов. Теперь выполняем эскиз и вычисляем длину ската.
  2. Сделайте деревянные или металлические стропила длиной, аналогичной длине ската, а также подкосы и балку. Соберите конструкцию на саморезах, если каркас деревянный, или же поставьте металлический каркас.
  3. Прикрепите каркас над крыльцом и закрепите балку над входом шурупами, закрепите подкосы при помощи анкеров.
  4. Уложите обрешетку на стропила. Если в качестве материала вы взяли мягкую черепицу, то обрешетка должна быть выполнена из водостойкой фанеры или сплошной доски.
  5. Уложите материал на стропила и закрепите его.
  6. Закрепите планки для защиты от осадков.
  7. Установите водосточную трубу.

Если козырек был прикреплен к многослойной стене, то его крепят на несущем слое материалом из нержавейки. Места, где проходят балки и подкосы, следует загерметизировать, чтобы утеплитель не намок.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

  • герметичность;
  • прочность;
  • привлекательность;
  • достаточная ширина и длина;
  • соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е. через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь. Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной. Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька. Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания. Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см. Только в этом случае можно говорить о достаточной защитной функции.
