Если лампа моргает в выключенном состоянии
Главным фактором, влияющим на мерцание светодиодной лампы после ее выключения, являются неполадки в электросети. Устранением крупных проблем пусть займутся специалисты, обслуживающие ваш дом, но снизить влияние мелких проблем можно и самостоятельно.
Проверьте соединения в электропроводке и по возможности проложите новую вместо старой. Обратите внимание на выключатель, к которому подсоединена мерцающая светодиодная лампочка. Провод, который стоит на разрыве в выключателе, не должен быть присоединен на ноль, иначе из-за постоянной подзарядки лампа будет и дальше моргать
На фото, изображена правильная схема включения led лампы в сеть. Единственный нюанс — это светодиод в выключателе, к чему приводит использование выключателя с подсветкой расскажем ниже.
Если у вас в квартире есть источники высокочастотных помех, включенных в общую электросеть, то следует использовать стабилизаторы напряжения с сетевыми фильтрами.
Краткая информация о принципе работы led-ламп.
Несовершенства в работе объясняются сложностью физических процессов, которые вызывают свечение. Светодиод — главный элемент источника света – состоит из двух полупроводников. В первом из них преобладают отрицательные электроны, а во втором – положительные ионы. Ток через них может протекать только в одном направлении. И когда он проходит через границу соприкосновения полупроводников, то электроны переходят на новый энергетический уровень. Выделяется энергия в виде фотонов – глаз видит свет.
Схема появления оптического излучения в LED-элементе
При работе лампы электрический ток до светодиодов проходит путь через цоколь и драйвер. Драйвер – конструктивный элемент, который обеспечивает стабильную работу источника света при перепадах в электрической сети. Стабилизация электрических параметров зависит от качества драйвера. Идеальный преобразователь должен стабилизировать любое скачущее напряжение и частотные помехи.
На непрерывность светового потока влияет также охлаждение светильника. Ведь при работе светодиоды нагреваются. А чем теплее LED-элемент, тем хуже он светит. Поэтому хороший радиатор у светодиодного источника света и естественная вентиляция светильника помогают стабилизировать свечение.
Подробнее про конструкцию можно прочитать в статье: «Светодиодные лампы: устройство, принцип работы, принципиальная схема, виды, характеристики».
Доступные способы решения проблемы
Существует несколько способов как избавиться от мигания осветителя во время выключенного света. Для каждой причины актуален свой метод.
Проблемы с изоляцией и электропроводкой решаются путем тщательной проверки соединительных проводов цепи электросхемы:
- Если есть повреждения, то их нужно заизолировать по новой.
- Рекомендуется проверить само качество соединения, возможно имеет место неправильное подключение фазового кабеля в самой электросхеме выключателя.
Если это не помогло, и лампа продолжает мигать после выключения, то значит ток поступает на осветительный прибор независимо от выключателя. В таком случае, возможно нужна замена всей электропроводки.
Встроенная подсветка выключателя может быть одной из причин, вызывающих мигание светодиодной лампы после ее отключения от электросети. Это вызвано тем, что через индикатор свечения проходят микротоки, которые могут поступать на Led-осветитель, вызывая свечение-мерцание. Чтобы устранить проблему необходимо разобрать выключатель и просто отключить кабель, который питает механизм подсветки.
Профессиональные электрики, чтобы не портить выключатель, убирая подсветку, рекомендуют в его электросхему установить резистор или конденсатор. Однако, самостоятельно это делать можно только в том случае, если разбираетесь в электросхемах и цепях соединения.
Проблема заводского брака решается покупкой новой лампочки. Помните, что некачественные источники света могут не только надоедать своим мерцанием, но и стать причиной короткого замыкания и выхода из строя осветительного прибора (люстра, настольный ночник и т. п.). Известная поговорка «скупой платит дважды» в этом случае, очень верно подчеркивает характер такой мнимой экономии — один раз пожалев средства на покупку качественной светодиодной лампочки, в перспективе есть вероятность замены всего устройства освещения.
Если мерцание Led-осветителя после отключения от электросети происходит в связи конструктивными особенностями самой led-лампы, то:
- ее просто надо заменить на аналогичную, не имеющую подобных функций;
- можно самостоятельно разобрать светодиод и удалить те электро-элементы, которые отвечают за эффект мерцания (конденсатор).
При этом, следует помнить, что самостоятельное изменение конструкции осветительного светодиода можно делать только, обладая специальными знаниями в электротехнике.
Мигание Led-светодиода при выключенном свете также может быть из-за внешних факторов, устранение которого не зависит от тех, кто пользуется источником освещения. Примером этого является падение напряжения электросетях. Так, довольно часто в сельской местности замер напряжения вместо стандартных 220В выдает 210 или 200. Чтобы не зависеть от скачков и перепадов напряжения в электросетях электрики рекомендуют приобретать Led-лампы, которые могут работать в напряжениях от 190 до 230В.
Причины мерцания брендовых приборов освещения
При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет. Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

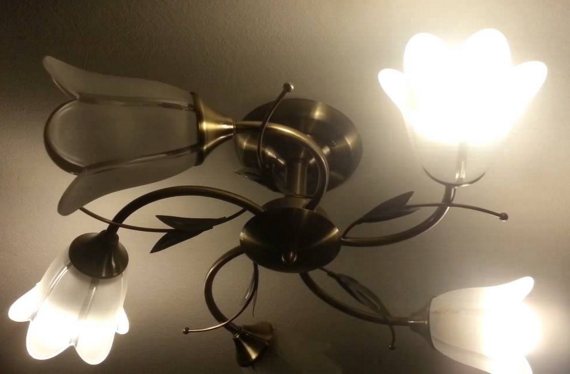

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.
Как влияет заниженное напряжение сети на мерцание светодиодов
Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.
У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.
Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.
Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.
Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.
Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.
Мерцание светодиодных ламп при включенном свете.

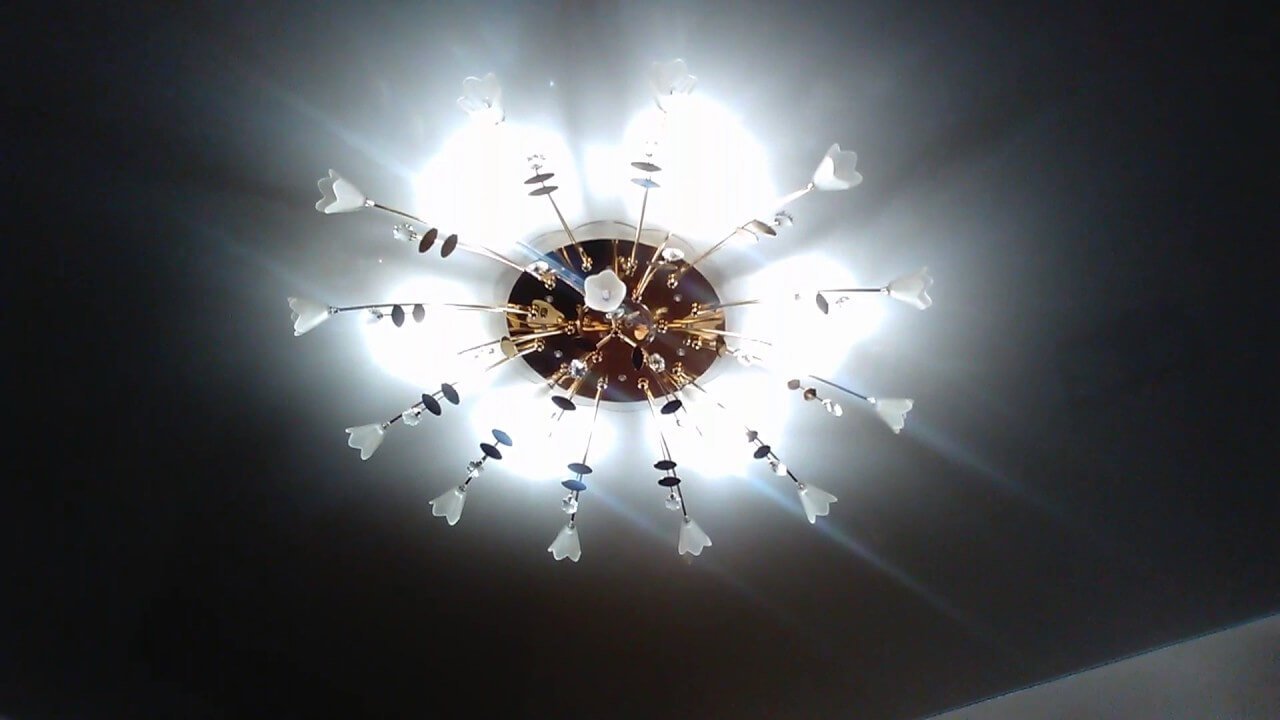

Мерцание люстры.
Иногда LED-лампа мерцает при электрической нагрузке. Источник мигания кроется в низком напряжении сети, плохой сборке светильников, неверно подобранным диммере или некачественном источнике света.
Просадка напряжения в электросети.
Сетевое напряжение – параметр непостоянный. Часто он не соответствует номинальным 220 В. Светодиодный источник света тонко откликается на любые отклонения от номинала. Только качественный драйвер справится со скачками электричества. Кроме того в магазине стоит отдать предпочтения той лампочке, у которой шире диапазон рабочих напряжений. Этот параметр указывается на упаковке.
Проверяется параметры электросети простым мультиметром. О пониженном (ниже 200В) или повышенном (свыше 230 В) напряжении нужно заявить в ДУК или районные электросети. Специалисты должны отрегулировать работу своих коммуникаций. Если же этого не происходит, и уровень вольтажа в сети постоянно ниже номинального, то можно установить домашний стабилизатор. Он поможет продлить жизнь всей бытовой технике, не только лампочкам.

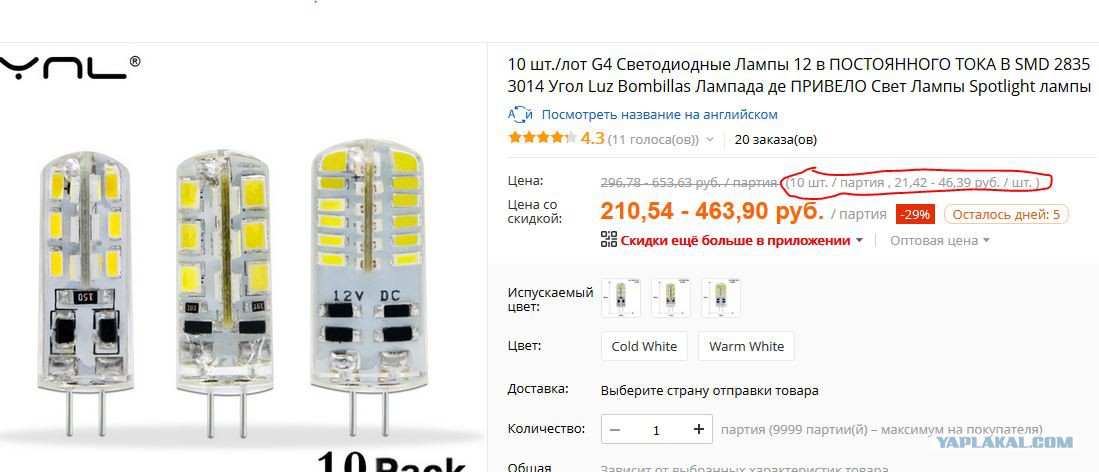

Этот фактор мешает работе двенадцативольтовых LED-ламп. Они монтируются в сеть через понижающий блок питания. Если его мощности недостаточно, то лампочки начнут мерцать. Выход простой – заменить блок питания на более мощный.
Некачественный монтаж элементов.
Для качественного светового потока важно надежно соединить все элементы электрической цепи друг с другом. При недостаточно сильной фиксации контактов появляется мерцание
Также при подключении важно соблюсти полярность элементов.
Неправильное применение диммера.
Правильно подключить светодиодный источник света через диммер достаточно трудно. Не все LED-лампы поддерживают светорегулировку. Это снова связано с качеством встроенного драйвера. Если функция диммирования не встроена, то при включении будет наблюдаться мерцание. При увеличении мощности до максимальной мигание исчезнет.
Подробнее об этом читайте статье: «Диммер для светодиодных ламп: что такое, какой выбрать, почему не работает.»
Деградация светодиодов
Некачественные светодиодные лампы.
LED-лампа может мерцать незаметно для зрения. Некачественный драйвер плохо стабилизирует электричество. В результате лампа мигает с маленькой амплитудой – пульсирует. Это наносит вред глазам и психике человека.
Безопасно для глаз применять светодиодные источники света с коэффициентом пульсации (мерцания) не выше 35%. Оптимальный вариант от 5 до 20%. Эти данные производитель прописывает на упаковке.
Впрочем, мерцание можно снизить и у уже приобретенной лампы. Для этого надо ее разобрать и заменить конденсатор в драйвере на более мощный аналог.
Почему моргает светодиодная лампа при выключенном свете
Поможет ответить на этот вопрос простая развернутая схема подключения лед источника с простым драйвером питания.
Чрез подсветку отключенного выключателя (с неонкой или светодиодами) течет маленький ток, который проходит по обмотке трансформатора или резистивно-емкостного делителя и трансформируется или поступает на диодный мост.
После него небольшие импульсы воздействуют на обкладки конденсатора C. Они постоянного его подзаряжают, повышая емкостной заряд.
Когда потенциал его энергии становится достаточным для пробоя сопротивления цепочки подключенных светодиодов, то происходит разряд через их полупроводниковые переходы.
В этот момент наблюдается кратковременное свечение, и процесс повторяется по циклу.
Исключить это явление можно двумя способами:
- Изъять цепь подсветки из выключателя, что проще всего сделать.
- Зашунтировать цепочку подачи импульсов на блок питания светодиодной лампы.
Во втором случае можно использовать металлопленочный неполярный конденсатор на общее напряжение 630 вольт. Его номинал надо подбирать опытным путем из расчета емкости на 0,1÷1 мкФ в зависимости от конструкции и мощности светильника.
Другой вариант исполнения шунта — резистивное сопротивление с номиналом порядка 50 Ом и мощностью не меньше 2 ватта. Номинал ориентировочный, дан для справки при наладке. Требуется проверка по местным условиям.
Резистору может потребоваться охлаждение и отвод тепла, на него больше тратится полезная мощность. Но выбор способа за вами.
Ремонт светодиодной лампы. Подробная инструкция
Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция
Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.
Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.
Устройство светодиодной лампы
Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).
Принцип работы светодиодной лампы
Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже
Схема светодиодной лампы 220В
Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.
Как отремонтировать светодиодную люстру или светильник своими руками
Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.
Ремонт светодиодной лампы своими руками
Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.
Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем
При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв
Проверка светодиодов лампы
Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.
Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.
Почему моргают светодиодные лампы
Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))
Удачи вам в ремонте светодиодных ламп и светильников на их основе!
Конструкция и принцип работы светодиодной лампы
Прежде чем рассматривать причины неисправностей, следует в общих чертах ознакомиться с конструкцией светодиодной лампы. Она довольно простая и состоит из цоколя, металлического основания, а также платформы, на которую устанавливаются светодиоды. Они закрываются пластиковой защитной полусферой. В конструкцию также входит драйвер, непосредственно занимающийся работой и преобразованием тока.
Принцип действия таких приборов основан на излучении света в результате соединения между собой катода и анода. Оба электрода разделяются полупроводником, изготовленным из специальных материалов. Именно эти материалы непосредственно влияют на качество света, его цветовую гамму и другие показатели.
Низкочастотное мерцание лампы на светодиодах
Амплитуда переменного сетевого напряжения меняется с частотой 50 раз/сек, имеет вид синусоиды. Свечение матрицы обеспечивают исключительно положительные, отрицательные полуволны, проходящие через светодиод. Если осветитель, оснащенный светодиодами, моргает, это может быть причиной существенной экономии на блоке питания самим производителем.
В недорогих моделях такого светового оборудования часто используют для его удешевления одномостовой выпрямитель, предназначенный для преобразования напряжения переменного типа в постоянное. Некоторое число колебаний срезается после диодного моста, а за счет добавления в электрическую цепь конденсатора уменьшается пульсация. Подобная схема позволяет наблюдать пульсацию светового потока с частотой 25раз/сек.
Конденсатор, как правило, накапливает заряд на амплитудном максимуме и возвращает в нагрузку на минимуме. На выходе уменьшается средняя амплитуда напряжения, значительно меньше становится пульсация. При недостаточной вместимости ресурса конденсатора не хватает для подпитки светодиодных элементов, у которых яркость с каждой полуволной изменяется. Пульсация потока света согласно санитарным нормам не должна быть более 10-ти процентов номинальной интенсивности.
Из-за чего может мигать энергосберегающая лампа
Неполадки и мигание энергосберегающих ламп даже в выключенном состоянии может быть вызвано:
- Использованием выключателей с подсвечивающим индикатором. Полезная вещь, особенно если вы плохо видите и ориентируетесь в темноте. Вот только света может оказаться слишком много.
- Проблемы с проводкой.
- Несоответствием лампы стандартам качества.
С каждой причиной можно бороться самостоятельно, но лучше соблюдать все меры предосторожности, чтобы не лишиться здоровья, а может даже жизни. С электричеством шутки плохи
Неприятно когда ночью, вместо того чтобы лечь спать после напряженного дня приходится пытаться понять, почему мигает энергосберегающая лампа при выключенном свете. Хорошо, что проблему можно решить, вкрутив параллельно обыкновенную лампу. Ну, или более радикальным способом, убрав все энергосберегающие устройства.
Видео о мигании энергосберегающих ламп
В этом видео электрик Иван Матвеев расскажет о причинах, вызывающих мигание света, когда выключен свет, а также опишет, как можно устранить это явление с помощью резистора, как его подключать:
Многие замечают, что светодиодные лампы, особенно недорогие и бюджетные китайские модели, могут мерцать и моргать после выключения электричества, а иногда даже во время работы. Но спешить выносить «приговор» такому источнику света не стоит, возможно проблема кроется совершенно не в ней и эту неисправность можно легко устранить. Давайте попробуем разобраться…
Причины возникновения мерцаний
Пульсации при выключенном или включенном состоянии светодиодных ламп могут возникать по следующим причинам.
1.Проблема в выключателях с подсветкой
Обычно в современных выключателях, светящихся в темноте, установлена светодиодная или неоновая подсветка, которая просто окончательно не размыкает сеть. То есть основное освещение выключается, а подсветка оставляет цепь «замкнутой», через выключатель протекает незначительный ток. Этот становится зарядкой для конденсатора, то есть он немного заряжается и включается внутренняя схема лампы, она светится, затем конденсатор разряжается, и лампа гаснет. Этот процесс происходит циклически.
2.Низкое качество самих ламп
Источником пульсаций могут являться лампы низкого качества, а именно несоответствие требованиям ГОСТа мощности источника питания. Это характерно для осветительных устройств китайского производства.
3.Неправильная прокладка электропроводки
Обычно это происходит в домах со старой электропроводкой. Выключатель разрывает не фазный провод, как это должно быть, а нулевой. В результате чего цепь находится под напряжением, которое и создает мерцание.
Как устранить мерцания?
Безусловно первоочередными действиями при возникновении такого явления является замена ламп. То есть если сохранился чек от покупки, необходимо обратить в магазин для замены ламп или возврата денег.
Если чек не сохранился или нет желания связываться с возвратом товара, можно заняться модернизацией или заменой выключателя. Замена означает приобретение нового прибора коммутации без подсветки.
С модернизацией выключателя сложнее. Для этого рекомендуется вытащить из него светодиод, подключить в цепь дополнительную нагрузку параллельно лампе в виде резистора сопротивлением 50 кОм и мощностью 2 Вт, либо проложить к светильнику отдельный электрический провод. Разумеется, чтобы выполнять эти манипуляции необходимо обладать некоторыми знаниями, навыками и выполнять требования безопасности.
В завершении…
Дельным советом в таком случае будет рекомендация приобретать лампы от проверенных производителей с хорошей репутацией, чтобы потом не приходилось что-то менять или переделывать.
Подробнее о светодиодных лампах можно почитать в этой статье .
Посмотрите видео, как избавиться от мерцания светодиодных ламп:
Почему моргают светодиодные лампы от брендовых производителей?
При низком напряжении в сети, даже при достаточной ёмкости конденсатора, может появиться мерцание, поскольку из-за снижения амплитуды конденсатор попросту не будет успевать подзаряжаться.
Такие скачки напряжения эпизодичны, но если они вызывают дискомфорт, помочь может установка стабилизатора напряжения.
Если все неполадки устранены, а светодиодные лампы моргают при включении всё равно, проверьте контакты на патроне и выключателе. Возможно, плёнка окисла просто ухудшает контакт в месте соединения.
Крайне редко бывает, что мигает не вся лампочка, а лишь часть светодиодов. Почему моргает светодиод, когда соседние кристаллы светят нормально? Эта проблема возникает, если при сборке матрицы использовались несколько типов кристаллов с разным номиналом питания. К сожалению, бороться с этим не возможно, наиболее вероятно часть светодиодов вскоре попросту выйдет из строя.
Моргание светодиодных ламп с небольшой частотой, различимой глазом, выявляется сразу и вопрос лишь в поиске причины.
Конструкция
Для понимания причин мигания и путей исправления этого недостатка рассмотрим основные конструктивные особенности светодиодной лампы.
Функции излучающего элемента этого источника выполняет набор полупроводниковых кристаллов, pn-переход которых при протекании прямого тока начинает генерировать свет видимого диапазона длин волн.
Светодиод является точечным источником, поэтому для получения равномерного излучения отдельные кристаллы соединяют в последовательно-параллельные цепочки, по специальной схеме размещенные на несущем основании.
Спектральный состав излучаемого света можно регулировать различными добавками в материал кристалла, а яркость свечения менять в широких пределах изменением величины прямого тока.
Для отвода тепла использован развитый металлический радиатор. Все элементы конструкции монтируется на пластиковом несущем основании, снабженным стандартным цоколем, и закрываются защитной стеклянной колбой.
От сети на лампу подается переменное напряжение, которое, согласно ГОСТ, может меняться в довольно широких пределах.
Для получения необходимого для работы полупроводниковых излучателей постоянного тока в состав лампы обязательно вводят так называемый драйвер.
Под ним понимается устройство, которое обеспечивает выпрямление переменного тока и его стабилизацию при изменениях сетевого напряжения в пределах тех штатных допусков, которые допускаются стандартами на сеть.
Для рабочих элементов лампы драйвер выполняет функции многофункционального источника тока, старшие модели которого обеспечивают:
- гальваническую развязку излучающих кристаллов от 220-вольтовой сети, что является необходимым условием их длительной службы;
- получение постоянного тока из переменного;
- стабилизацию тока через кристаллы при изменениях сетевого напряжения;
- подавление различных пульсаций и импульсных помех, наводимых в сети.
