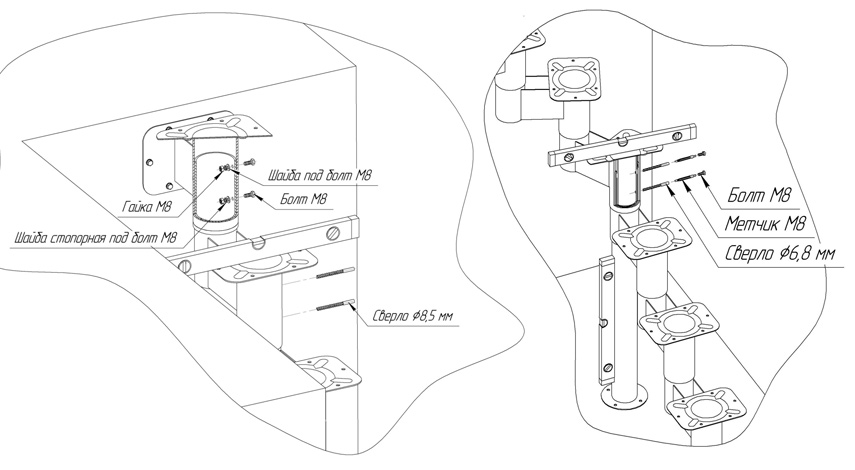

Фиксация модулей между собой
— сверлим по 2 отверстия в модулях со стороны стены сверлом ø8,5 мм.
— вставляем снаружи болт М8, внутри шайбу и гайку М8. Зажимаем винтовую пару.
— в местах, где установлены опоры, сверлим по 2 отверстия со стороны стены сверлом ø6,8 мм.
— нарезаем резьбу М8 в просвер-ленных отверстиях метчиком.
— в нарезанные резьбовые отверстия вкручиваем болты М8.
Примечание:
Примечание:
на модуле, который сверлим, обязательно должен быть уровень.
Примечание:
перед нарезкой резьбы капаем на метчик несколько капель нигрола, либо другого масла.

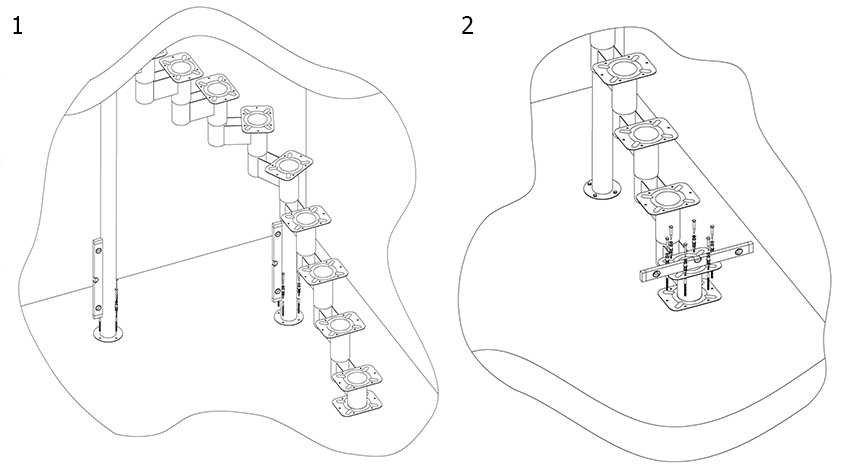

1. После того, как все модули и опоры жестко держатся друг с другом, прикручиваем опоры к полу с помощью дубель-гвоздей или анкеров.
2. В последнюю очередь крепим нижний модуль к полу с помощью дюбель-гвоздеи или анкеров.
Примечание:
обязательно проверяем уровень.
Монтаж
Перед началом установки расчистите подступ на верхний этаж. Нижняя деталь и опоры фиксируются с помощью анкерных болтов к полу по уровню. Метровую трубу располагают на высоте пятой ступени, а двухметровую – под девятой. Верхняя деталь крепится к потолку.
Металлический несущий каркас
Следующий этап – сборка ступеней. Для начала в них с помощью дрели с коронкой или фрезой высверливают углубления для крепежей. На каком уровне это сделать, указано в инструкции по сборке. Затем начинают монтаж ступеней. К промежуточным элементам прикручивают с помощью болтов пластины. В заготовленные отверстия продевают стойки для перил и больца и фиксируют. Прикручивают ступени, сверяя положение деталей по центру.
Чтобы установить перила, понадобятся ввертные петли. Разметьте место крепежей. Одну их часть закрутите в планку перил, вторую – в опорную трубку. Зафиксируйте обе детали с помощью штифтов.
Конструкция и схема монтажа металлического каркаса
После того как элементы установлены, проверьте их положение по уровню, а также протестируйте прочность сооружения. Для безопасности эксплуатации периодически осматривайте и регулируйте.
Плюс такой модели: при желании конфигурацию лестницы изменяют, а при перепланировке или переезде в другой дом разбирают и устанавливают на новом месте согласно тем параметрам, которые предъявляет жилплощадь.
Лестницу, опирающуюся всего лишь на один центральный косоур, и состоящую из отдельных повторяющихся элементов (модулей с закрепленными на них ступенями), скрепленных между собой, при желании можно сделать самостоятельно. В статье мы поговорим о том, как сделать модульную лестницу своими руками.
Конструкция обычно имеет вид полукруга, поэтому требует для своего размещения достаточно большой площади. Однако «воздушная» конфигурация (в качестве опор могут выступать как столбы, так и выступающие из стены (или прикрепленные к ней) балки-кронштейны) позволяет придать практически любую форму (прямую, поворотную с площадкой, в виде спирали и т.д.).
Чтобы модульная лестница прослужила достаточно долго, следует придерживаться следующих правил:
- под вертикальными опорами лучше залить небольшую бетонную площадку – своеобразный фундамент, принимающий на себя вес конструкции;
- если часть нагрузки через кронштейны будет передаваться на стену, то стена эта должна быть капитальной, толщиной не менее 200 мм (а не тонкая перегородка);
- лестницу, устанавливаемую на деревянный пол, следует опирать на лаги, предварительно усилив их поперечными брусками.
Создавать модульные лестницы нельзя без предварительных расчетов. Для их проведения вам будет необходимо:
- Сделать чертеж помещения, в котором вы собираетесь устанавливать лестницу. Такую схему лучше всего вычерчивать в масштабе (на бумаге в клеточку или миллиметровке).
- Измерьте высоту помещения, в сантиметрах. Рядом с планом помещения на листе схематически изобразите разрез помещения по высоте (отметьте линиями уровень пола нижнего и верхнего этажа с обязательным соблюдением масштаба).
- Затем сделайте схематический рисунок. Расстояние между ступенями (по вертикали) должно составлять 14-16 сантиметров. Если последняя (верхняя) ступень получается по высоте меньше необходимой, «разбросайте» этот «излишек» равномерно по всем остальным ступеням. Например, высота этажа составляет 280 сантиметров. При высоте ступени в 15 сантиметров у нас получится на схеме 18,6 ступеней. В этом случае лучше сделать 18 ступеней, расстояние между которыми по высоте будет равно 15,5 см.
- Нанесите на план помещения горизонтальную проекцию ступеней. Рекомендуемая ширина лестницы – 1 метр. Ширина ступени 28-30 сантиметров.
- При устройстве прямой или Г-образной конструкции, число ступеней в которой превышает 15, лучше сделать промежуточную площадку, длина которой равна 1 метру.
Спиралевидная лестница должна иметь внутренний радиус, при котором свободная часть ступени (со стороны центра поворота) сохранит открытую ширину не менее 20 сантиметров.
Сделайте крупный чертеж модулей, на которые будут крепиться ступени. Все модули должны быть одинаковыми. Если вы планируете заказать модули, то чертеж делать не обязательно.
Приступаем к созданию
Сначала выбираем материал для ступеней: подойдет любая имеющаяся у вас древесина (толщина доски должна быть не менее 4 сантиметров). Доски на ступени обычно приходится склевать и при этом дополнительно скреплять длинными шурупами (для обеспечения необходимой прочности). Как вариант, можно купить уже готовые деревянные ступени необходимого размера или приобрести массивную доску подходящей толщины (или склеить две менее толстых).
Модули круглого сечения, на которые и будут крепиться ступени, изготовить самостоятельно не так просто. Поэтому их лучше заказать в специальной фирме, предоставив свой чертеж и расчет лестницы.
Модули квадратного сечения можно сделать из профильной трубы, с толщиной стенки не менее 4-5 мм. Соединять элементы между собой придется на болты (по 4 штуки на каждое соединение) плюс для усиления надежности – дополнительные сварные швы. Именно этот вариант мы и будем с вами сейчас подробно разбирать.
Сборку модульной лестницы всегда начинают снизу, поэтому, прежде всего, необходимо выполнить бетонные площадки (фундаменты) под несущие металлические опоры, которые можно сразу же в них забетонировать.
- Нарежьте профильную трубу на элементы необходимой вам длины.
- Просверлите в них отверстия для скрепления модулей между собой болтами.
- Не забывая прикреплять модули к несущим опорам, соберите всю конструкцию.
- Для усиления конструкции сделайте несколько сварных швов.
- Если вы решили сделать ступени с окантовкой из металлического уголка, приварите его к модулям на данной стадии сборки конструкции.
- Покрасьте все металлические части специальной краской, предварительно удалив ржавчину.
- Установите ступени.
- Сделайте ограждение для лестницы (из дерева или кованное).
Расчет основных параметров лестницы
Можно указать лишь рекомендуемые величины, так как точные значения всех размеров деревянной лестницы определяются индивидуально для каждой схемы.
Далее все линейные размеры – в см.
Ширина
При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома рекомендуемая ширина внутренней лестницы – 130±20 .
Высота лестницы
При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.
Высота пролетов
Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.
Крутизна деревянной лестницы
Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.
Ступени
Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.
Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.
Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.
Что учесть:
- Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
- Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.
Длина лестницы
Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:
- Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
- Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.
Проводим онлайн расчет модульной лестницы перед монтажом
Модульную лестницу можно изготовить на заказ, или выбрать готовую конструкцию. Готовые лестницы не всегда бывают соответствующего качества, а также иногда возникают трудности с тем, как провести монтаж. При выполнении изделия на заказ, производитель учитывает все пожелания клиента и старается воплотить самые креативные идеи.
На сайтах фирм, предлагающих лестницы, выполняются расчеты в режиме онлайн. От заказчика требуется только внести некоторые размеры, и выбрать вариант конструкции. Если возникают сомнения, то можно задать вопрос онлайн или вызвать замерщика на дом.
Данные, которые вносятся в онлайн калькулятор для расчета модульной лестницы:
- Высота лестницы, измеряется от уровня пола нижнего этажа до пола верхнего этажа, учитывая отделку.
- Ширина лестницы, принимается равной длине ступени.
- Тип конструкции лестницы.
- Материал и форма ступеней и ограждения.
- Размеры и форма проема или балюстрады.
- Личные пожелания и комментарии.
После ввода всех необходимых данных, заказчик оставляет адрес электронной почты или номер мобильного телефона и получает расчеты и проект желаемой лестницы, а также её плановую стоимость.
При самостоятельном выполнении расчетов модульной лестницы, используются специальные программы и файлы стандартов с расширением qsd. Производя расчеты, необходимо помнить о требованиях безопасности, которым должна отвечать любая лестница, в том числе, и модульная.
Важно учитывать также размеры проема верхнего этажа. Небольшие ошибки в расчетах могут быть исправлены при монтаже конструкции модульной лестницы
На сайтах некоторых производителей предлагается пошаговая инструкция расчета модульной лестницы.
Изготовление самодельной модульной лестницы
Подготовительный этап
На подготовительном этапе вам предстоит выполнить ряд расчетов и подготовить необходимые чертежи.
Первый шаг. Создайте чертеж комнаты, в которой планируется размещение модульной лестницы. Удобнее всего делать подобные чертежи в масштабе на миллиметровке либо в специальной программе.
Второй шаг. Измерьте высоту комнаты. Изобразите разрез комнаты по высоте возле ранее составленного плана комнаты на листочке. Отметьте в чертеже линии пола и потолка помещения.
Третий шаг. Схематично нарисуйте модульную лестницу. Ступеньки будут фиксироваться на расстоянии порядка 15-16 см. Чертеж поможет вам определить требуемое число ступенек. Если верхняя ступень будет иметь недопустимо маленькую высоту, «излишек» нужно равномерно распределить по всем ступенькам лестницы.
Как сделать модульную лестницу
К примеру, этаж имеет высоту равную 280 см. Вы делаете 15-сантиметровые ступеньки. Нехитрые вычисления показывают, что ступенек будет не целое количество, а, конкретно в данном случае, 18,6 штук. В этом примере нужно сделать 18 ступенек, увеличив расстояние между отдельными ступенями до 15,5 см.
Четвертый шаг. Нанесите горизонтальную проекцию лестничных ступеней на план комнаты. Оптимальная ширина модульной лестницы – 100 см. Ступени лучше делать шириной порядка 30 см.
Пятый шаг. Подготовьте чертеж модулей для крепления ступеней лестницы. Каждый модуль должен иметь одинаковые габариты и форму. Если планируется использование готовых модулей, этот чертеж не понадобится.
Основной этап
Первый шаг. Подготовьте материал для изготовления ступеней модульной лестницы. Желательно использовать твердую древесину. Оптимальная толщина досок – от 4-5 см. Для соединения досок используйте шурупы и клей. При желании можете приобрести ступеньки в готовом виде. В этом моменте ориентируйтесь на свои личные предпочтения и особенности конкретно вашей ситуации.
Установка первого модуля
Второй шаг. Подготовьте модули для крепления ступеней. Круглые модули изготовить в домашних условиях без соответствующих навыков практически невозможно. Поэтому лучше сразу закажите их изготовление специализированной компании по вашим расчетам и чертежам.
Несущие узлы — модули
Квадратные же модули вы можете сделать самостоятельно. Используйте для этого профильные трубы. Подходят трубы со стенками толщиной от 0,5 см. Для соединения элементов используйте болты и сварку.
Пометки под отверстия на стене
Третий шаг. Подготовьте бетонные площадки для установки несущих опор. Эти опоры следует сразу же забетонировать в площадки.
Установка фланцевых пластин
Четвертый шаг. Нарежьте подходящую трубу на нужное количество частей в соответствии с подготовленными ранее чертежами.
Пятый шаг. Сделайте в подготовленных элементах отверстия для болтового соединения модулей.
Шестой шаг. Соберите всю конструкцию, параллельно прикрепляя модули лестницы к опорам.
Установка поручней и больцов
Седьмой шаг. Усильте систему, создав несколько аккуратных сварных швов. На этом же этапе приварите металлический уголок к лестничным модулям, если вы хотите создать такую окантовку ступеней.
Сборка лестницы
Восьмой шаг. Покрасьте металлические элементы конструкции, предварительно очистив их от ржавчины.
Девятый шаг. Смонтируйте ступени.
Десятый шаг. Установите ограждение. Оно может быть кованным либо деревянным. Выбирайте на свой вкус.
Модульные лестницы
В завершении вам останется лишь еще раз убедиться в качестве и надежности всех соединений и провести тестирование собранной конструкции. На этом модульная лестница своими руками готова. Как видите, ничего сложного в ее сборке нет. Следуйте инструкции и все обязательно получится.
Удачной работы!
Тип сборки модулей у модульных лестниц
Существует 3 типа сборки модульных лестниц.
1. Модуль в модуль. В этом случае части косоура закрепляют при помощи пластин и стопорных винтов.
Преимущества: простая и быстрая сборка.
Недостатки: небольшая кривизна, которая появляется через некоторое время как результат усталости металла. Исправить такой дефект практически невозможно.

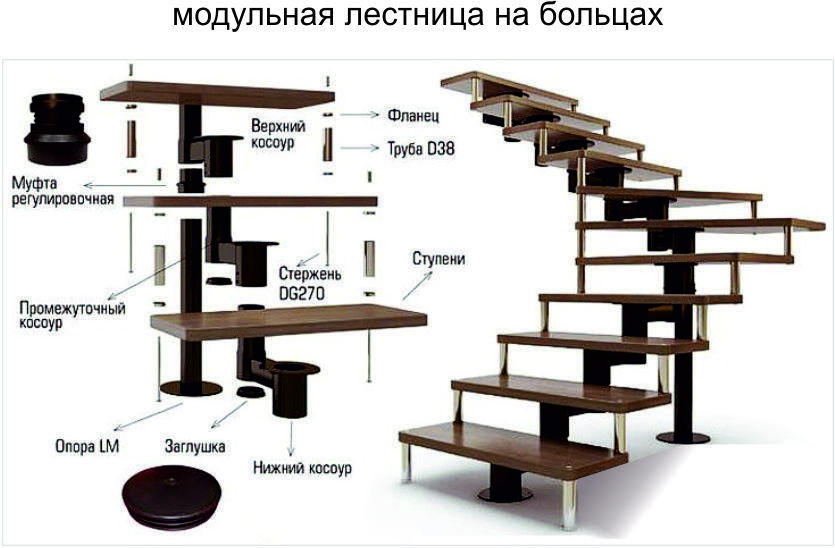

2. На резьбовых шпильках. Резьбовые соединения позволяют полностью устранить кривизну косоура, характерную для предыдущего варианта. Главный недостаток – сложность сборки и отсутствие возможности регулировать высоту ступеней. К тому же, при интенсивном движении по таким лестницам, через несколько лет возникает необходимость подтягивания шпилек, которые разбалтываются.
3. Крепление по принципу струбцины. Имеется возможность регулировки ступеней по длине и высоте. Резьбовые элементы надежно защищены от разбалтывания, благодаря более равномерному распределению выпадающей на них нагрузки.
Изготовление и сборка
Можно ли варить модульные лестницы своими руками? Насколько сложно изготовить отдельный элемент такой конструкции? Как собрать готовую лестницу из таких элементов?
Давайте разберем несколько конструктивных решений.

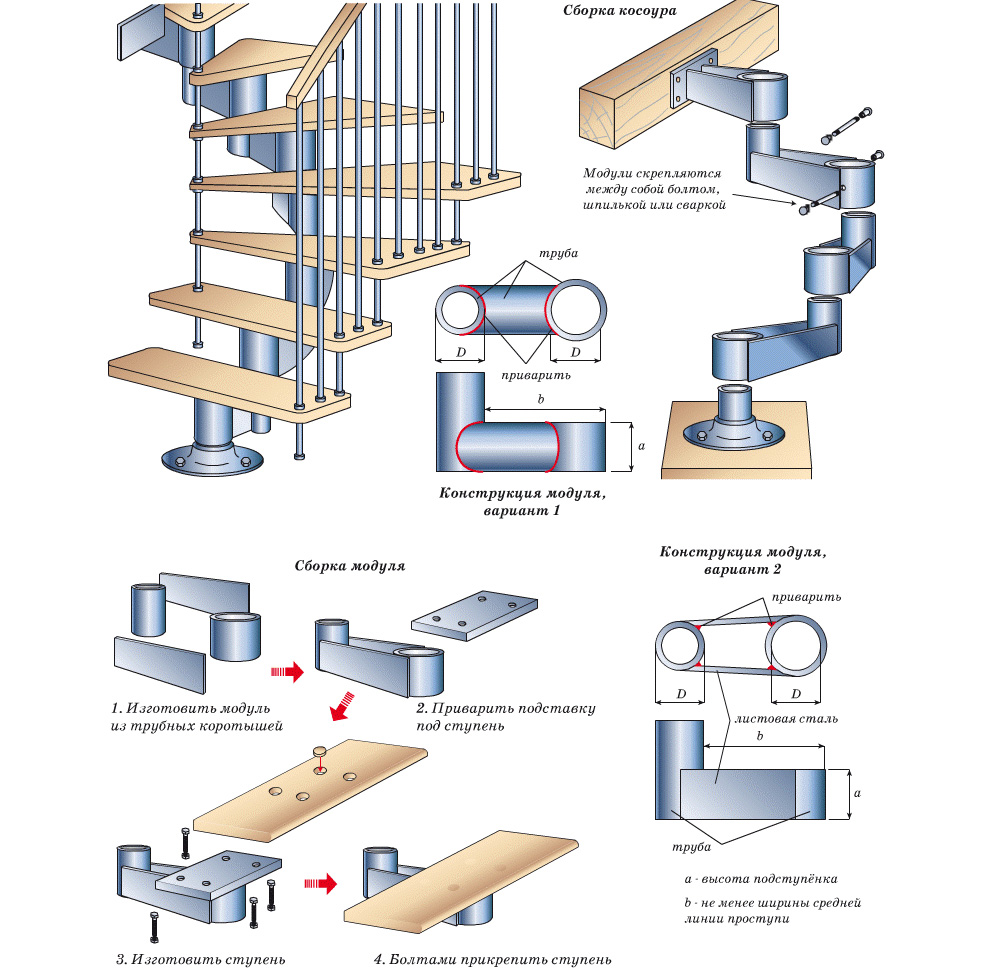

Цельносварной модуль
Элемент представляет собой две трубы, диаметры которых подобраны таким образом, чтобы одна входила в другую без зазора. Труба большего диаметра разрезается по продольному шву; по обеим сторонам от разреза приваривается опять-таки разрезанная вдоль прямоугольная профтруба. Через отверстия половинки профтрубы стягиваются болтами.
К верхнему торцу более тонкой трубы приварен фланец с отверстиями под крепеж ступеньки. Нижний и верхний модули снабжены площадками под анкера, которыми они крепятся к перекрытиям или перекрытию и стене.
Сборка начинается с крепления к полу анкерами нижнего модуля. Затем последовательно устанавливаются остальные элементы; верхний фиксируется анкерами. Стянутые болты обеспечивают жесткую фиксацию модулей друг относительно друга.
Затем к фланцам притягиваются шурупами или болтами с потайными головками ступеньки.
Последним устанавливается ограждение. Простейший способ крепления балясин к ступенькам выглядит так:
- На трубе диаметром 1/2 – 3/4
дюйма нарезается длинная резьба. - В ступеньке сверлится отверстие соответствующего диаметра.
- На резьбу будущей балясины сгоняется контргайка, после чего она пропускается через отверстие в ступеньке и фиксируется второй контргайкой. Стоит учесть, что прочность такой конструкции по отношению к горизонтальной нагрузке невысока и ограничена прочностью древесины ступеньки.
Зажимные трубы
От предыдущей конструкция элемента отличается тем, что в ней использованы две разрезные трубы одинакового диаметра. Два элемента соединяются трубой меньшего диаметра, которая, как и в предыдущем решении, зажимается болтами внутри модулей.
Труба выполняет не только функцию соединительного элемента: она несет на себе фланец, к которому крепится ступенька. Благодаря такому исполнению возможна независимая регулировка высоты ступеней.
Инструкция по сборке практически не отличается от лестницы из цельносварных модулей. Разница лишь в том, что здесь конструкция позволяет вначале жестко закрепить нижний и верхний элементы, а затем соединить их между собой.
Варианты сборки модульных лестниц
На сегодняшний день существует только три возможных варианта установки модульных конструкций. Так вот, чтобы сборка модульной лестницы с поворотной площадкой прошла успешно, внимательно изучите все варианты, чтобы иметь представление об их положительных и отрицательных качествах.
Модуль в модуль
В данном случае цепной косоур из элементов устанавливается по принципу модуль в модуль, затем каждый из них крепится между двумя накладными пластинами со специальными стопорными винтами.
Из разряда модульных конструкций они являются первыми, даже несмотря на то, что имеют некоторые отрицательные качества:
- Фиксированный шаг ступеней.
- Готовая конструкция, как правило, внешне немного искривлена, что невозможно не заметить или исправить.
- Такие лестницы в процессе эксплуатации начинают провисать по причине самопроизвольного расшатывания крепежей.
К положительным сторонам данного способа монтажа можно отнести быстроту и простоту сборки всего сооружения.
Резьбовыми шпильками
Данный вариант соединения всех элементов лестницы предполагает использование резьбовых шпилек.
В отличие от первого варианта, она не провисает, но имеет определенные минусы:
- Сложность установки.
- Ежегодное подтягивание и регулировка крепежей.
- Фиксированные ступени.
По принципу струбцины
Это — самый современный способ монтажа, учитывающий все недостатки предыдущих вариантов. Положительным качеством его считают способность регулировки длины и высоты ступеней. В данном варианте можно разворачивать фланец для установки ступени. При этом нагрузка равномерно распределяется на крепления, за счет чего места креплений не расшатываются со временем.
Все элементы лестницы вместо разрезных труб закрепляются длинными шпильками, принимающими на себя всю нагрузку. Единственным их недостатком можно назвать сложность сборки.
Комплектующие модули для сборки лестниц
Основной элемент модульной лестницы – сборный металлический каркас. Соорудив его своими руками, можно неплохо сэкономить. Собрать модульную лестницу не сложно. Для возведения каркаса, потребуется подробная инструкция, хороший помощник и набор инструментов.
Сборные модули могут быть различных конструкций:
- Стакан в стакан – модули помещаются один в другой, сборку начинают снизу, размер шага не регулируется;
- Модуль–хомут – конструкцию начинают устанавливать сверху, каждый модуль вставляют и затягивают, можно регулировать высоту шага;
- Литые модули, выполнены литьем;
- На двух косоурах, штампованные, обычно китайские лестницы;
- Деревянные модули;
- Модули оригинальной формы, изогнутые, дуговые.
Каждая конструкция имеет свои плюсы и минусы. Сборка стакан в стакан более надежна, но из-за невозможности регулировки высоты шага, нужно тщательно определять размеры лестницы, длину, угол наклона, количество ступеней.
Собирать модульную лестницу начинают с верхнего стартового модуля, который прикрепляют к перекрытию чуть ниже уровня пола верхнего этажа. Затем в стартовый модуль вставляются один за другим промежуточные стандартные модули. Во время работы контролируется высота и уровень. На нужном этапе, согласно схеме, крепится опорный модуль, и устанавливается опора. В конце прикрепляется нижний финишный модуль. Специальных знаний и навыков при установке модульного каркаса не требуется, все делается согласно схеме и инструкции.
Разновидности модульных лестниц
Прежде чем произвести монтаж модульной лестницы в помещении, подберите наиболее подходящий вид конструкции.
Сегодня используют чаще всего такие варианты:
- Маршевые. Эта конструкция представляет собой прямую лестницу с широкими ступенями. Пространства много они не занимают, в плане эксплуатации невероятно практичны. По ней удобнее всего подниматься.
- Винтовые. Они требует еще меньше места, но в плане спуска и подъема не очень удобны. Установить такое сооружение довольно просто, внешне оно выглядит невероятно привлекательно.
- Поворотные с промежуточными площадками. Эти конструкции наиболее практичны, места также занимают мало, комфортны в плане спуска и подъема. Они оборудуются специальными площадками для поворота, двумя и более лестничными маршами. Вместо ступенек иногда используют забежные ступени.
Собирают лестницы посредством отдельных наборных деталей, что позволяет придать конструкции любую нужную форму — винтовую, прямую, под необходимым углом. Чтобы придать ей жесткости, к опорным модулям вверху и внизу крепят косоур. Дополнительную жесткость обеспечивают несущие трубы, которые монтируются к косоурам через каждые 1-1,5 метра.
