Как сделать своими руками металлическую лестницу

Виды металлических лестниц.

Изготовление и монтаж металлических лестниц возможен в нескольких вариациях. Среди вариантов, которые можно изготовить своими руками самыми популярными являются:

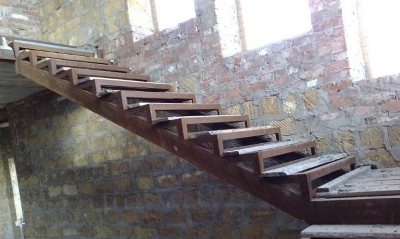

— Металлические лестницы для дачи на косоурах. Это своеобразные поддерживающие элементы, на которых держатся ступени и вся конструкция в целом. Косоуров может быть несколько, но и одного вполне достаточно. Остальные решения делаются с учетом назначения конструкции.

— Конструкция металлической лестницы на больцах. Это бескаркасное решение, когда ступени крепятся к несущей стене. Для этого используют методику крепления специальными болтами.

— Сооружения на тетивах. Так называют специальные наклонные балки, на которых и крепятся остальные элементы лестницы. С помощью отдельных элементов можно установить проступи и подступенки, либо только проступи.

— Складная конструкция. Это очень удобное решение для улиц и огородов. Складная конструкция состоит изэлементов, которые дают возможность сложить все сооружение до компактных размеров.

— Раздвижная стремянка. Каждый следующий элемент выдвигается из предыдущего. Раздвижная стремянка также очень удобная из-за своей компактности.

— Винтовые сооружения. Это изделия спирального вида. Которое занимает минимальную площадь. Очень удобна в случае, когда нежно сэкономить место. К сожалению, такое решение не подходит для перемещения мебели и других крупногабаритных грузов. Для этого вида лестниц используется несущая центральная опора.

— Сборные металлические лестницы. Такое решение является самым удобным и простым в сборке, потому что все разделено на готовые секции, которые нужно только соединить. Сборная конструкция – отличное решение для новичков и неопытных строителей.

Стойки можно разместить в стене, а консолями крепятся площадки. Иногда для прочности сооружения используют дополнительную стену. Их делают из кирпича или бетона.

— Лестница маршевая металлическая. Это очень надежная, но занимающая большую площадь конструкция. Этот факт вовсе не влияет на частоту выбора в пользу таких решений, потому что простые маршевые лестницы своими руками удобны в применении и при правильном подходе ее декоративная составляющая может радовать глаз.

Маршей у таких строений может быть несколько, но чаще всего устанавливают один или два марша. Поворотная двухмаршевая лестница металлическая позволяет экономить площадь, поэтому также пользуется популярностью. Марши устанавливаются под углом в 90 градусов или 180.

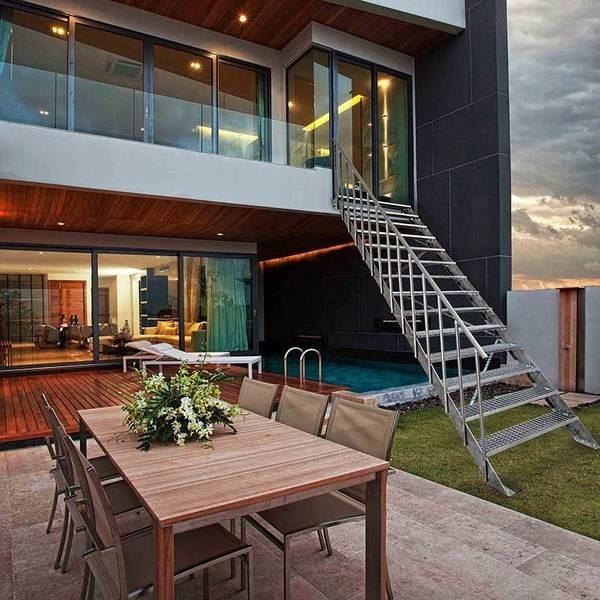

Как сделать металлическую лестницу: наружная конструкция

Металлическая конструкция для наружного применения делается достаточно просто. Нужно только иметь сварочный аппарат или другое спецоборудование, с помощью которого возможно воплотить в жизнь самые смелые решения. Металлоконструкции во многом превосходят лестницы из дерева, они надежнее, долговечнее. Ступени лестницы надо делать из арматуры с зазором.

Наружная конструкция металлической лестницы делается достаточно легко

Поступи и площадки можно делать из рифленой стали. Для строительства лестничной конструкции надо применять швеллер. Его нужно устроить на ребро. Надо помнить и об ограждении. Оно может быть сделано из уголковой стали, шириной 45 мм. Соединить между собой все составные части лучше всего при помощи электродуговой сварки.

Лестница получится:

• Прочной;
• Надежной;
• Долговечной.

Если швеллер применяется в качестве косоуров, то необходимо приварить к нему кобылки, из металла, которые имеют кронштейны для крепежа ступенек.

Металлические лестницы требования и расчеты.

Изготовление лестниц из металла невозможно без подготовки. Перед тем, как сделать металлическую на второй этаж нужно обязательно произвести расчеты. Принципы расчета таких конструкций, как железные лестницы строятся на удобстве в эксплуатации и надежности.

— Угол наклона обычно не превышает 45 градусов, иначе подъем будет затруднен. Но его не делают менее 30 градусов. Так как в этом случае сооружение будет занимать очень большую площадь.

Важно. Неправильный углы наклона делают всю конструкций некрасивой

При этом подъем каких-либо крупных вещей будет достаточно сложным и неудобным.

— Ширина всего сооружения должна быть минимум 80 сантиметров. Но если в доме живут больше 3х человек, то удобнее всего рассчитывать ширину, исходя из того, что одновременно будут подыматься двое. Таким образом лучшей шириной считается 1 метр.

— Глубина ступени, или проступь делается не уже 25 сантиметров, так как это подходит под среднестатистический размер ноги взрослого человека. Но и не более 30 сантиметров, потому что слишком большая глубина проступи приведет к затрудненному подъемы и возможны падениям. Высота ступени варьируется в диапазоне 15-20 сантиметров. Проектирование металлических лестниц – это всегда точные расчеты.

Важно. Если в доме живет семья с маленькими детьми, тогда высоту ступени необходимо садаптировать под детский шаг

Это поможет избежать травм.

— Длина марша. Лестничный марш необходимо рассчитать. Сделать это просто. Нужна высота второго этажа, а также ширина, с учетом угла наклона будущей конструкции. Расчет проводят методом вычисления длины гипотенузы в прямоугольном треугольнике.

— Высоту пролета рассчитывают исходя из человеческого роста. Чтобы избежать различных травм и ударов головой ее делают на 20 сантиметров выше среднего роста человека. Сварные лестницы из металла должны быть эргономичны.

Для начала установки нужно сделать чертежи всей конструкции. Некоторые отдельные части требуют отдельных расчетов и чертежей. Например, чтобы правильно сделать косоуры, лучше всего сделать отдельный чертеж.

Все чертежи лестниц из железа делятся на общие и частные. Такое решение считается удобным для правильного разделения труда и понимания общей картины стройки.

Общий план показывает высоту пролета, длину лестницы на второй этаж, размеры ступеней и точки крепления к стенам и пролетам. Частные же планы указывают размеры конкретных деталей места сварки или крепления.

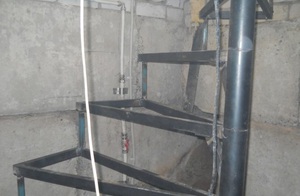

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы. К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись. Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной. Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии. Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг. Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент. Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Как осуществить расчет параметров?

Профессионалы, как правило, применяют с целью просчета параметров будущего сооружения его компьютерную модель, где можно легко все продумать и просчитать. Но, если вы беретесь за работу своими руками, то все нужно просчитывать вручную.

Возьмем за основу наиболее простую конструкцию – одномаршевую прямую лестницу. Расчеты под нее выполняются следующие:

• определяем глубину и высоту ступеней;
• определяем длину лестницы с учетом, что угол наклона составляет порядка 30-45 градусов;
• просчитываем количество ступеней лестницы;
• вычисляем размер свеса верхней ступени над нижней;
• исходя из всех просчетов определяем количество материала, необходимого для работы.

На специализированных ресурсах и в профильной литературе можно легко найти все уравнения, которые нужно применять с целью проведения вышеуказанных расчетов.

Изготовление деревянных ступеней, подсветка

По окончании сварочных работ приступил к работам отделочным – зашпаклевал и покрасил каркас грунтовкой. Использовал материалы для кузовных работ, шпаклевку шлифовал эксцентриковой машинкой, в сложно доступных местах вручную. Грунтовку наносил краскопультом.

И на следующие пару лет каркас обзавелся временными деревянными ступенями.

Ничто так не постоянно, как временное, но вот отделка стен закончилась, и rasss вернулся к процессу облагораживания лестницы. Ступени из бука длиной 1 метр, шириной 30 см и толщиной 4 см дожидались своего часа уже несколько лет, а вот нужных квадратных площадок (1000×1000 мм) в продаже найти не удалось. Поэтому треугольные ступени вырезал из мебельного щита (1500×700 мм), а площадки склеил из трех частей столярным ПВА и усилил соединение металлическими шпильками (М6). Чтобы ровно просверлить отверстие под шпильки, приспособил перфоратор.

Со стойки для дрели снял верхнюю часть, закрепил ее струбцинами на столе, вместо дрели установил перфоратор – в патрон дрели сверло не вошло. Сложность в процессе сверления в том, что нужно точно выставить высоту сверления относительно центра отверстия, в котором установлен перфоратор. А боковой упор, по которому двигается ступень, должен быть строго параллелен оси перфоратора, иначе – сверло поведет в сторону.

Перед обработкой все ступени и площадки «примерил» на каркас.

В качестве декоративно-защитного покрытия выбрал паркетный двухкомпонентный лак. Рекомендованный производителем способ нанесения валиком не впечатлил, а вот результат напыления посредством краскопульта, хоть и не с первого раза, но удовлетворил. В итоге лицевая часть ступеней покрыта несколькими слоями (3-4), в зависимости от наличия или отсутствия дефектов, а тыльная, в среднем, двумя, не считая грунтовку. Каждый предыдущий слой перед нанесением последующего шлифовал шкуркой с зерном 120-150.

Уход за изделиями

Особых правил по уходу за металлическими конструкциями нет. Рекомендуется каждый год обновлять декоративное покрытие. В местах повреждения металла нужно повторно наносить антикоррозийные составы. Если металлические ступеньки прогибаются, их можно заменить на новые или с помощью молотка выпрямлять старые.

Лестницы нужны для подъема на разные этажи. Их устанавливают в общественном транспорте, на входе в здания. Переносные изделия необходимы строителям, монтажникам, пожарникам. Лестницы из металла весят меньше чем бетонные, а по привлекательности превосходят деревянные (массивные кованые конструкции).

Особенности лестниц из металла

В отличие от деревянных конструкций металлический лестничный пролёт может применяться не только в здании, но и снаружи. Например, в качестве пожарной лестницы, материал которой выдерживает воздействие атмосферных осадков и коррозии, в отличие от дерева. Кроме того, металлическая наружная лестница в качестве запасного выхода из высокого (двух- или трёхэтажного) частного дома придаст постройке необычный внешний вид.

Примерная схема винтовой лестницы

Используется металл и для внутренних конструкций. Чаще всего для помещения предусматривают кованные металлические лестницы с лёгкими перилами из того же материала. Такая конструкция выглядит почти невесомой и отлично вписывается в любую обстановку, но особенно подходит для классического интерьера. Тем более что служить она будет дольше, чем деревянная лестница, а со временем будет покрываться патиной и выглядеть ещё оригинальнее.

К другим преимуществам металлической конструкции можно отнести её прочность – ремонтировать её потребуется не чаще 1–2 раз в течение всего эксплуатационного срока. А металл, из которого она сделана, устойчив к пожару и может сочетаться с другими материалами – камнем, деревом или пластиком, которыми покрываются перила и другие элементы. Недостатком же металлического лестничного пролёта можно назвать разве что шум при ходьбе по её ступеням и необходимость периодической покраски.

Винтовая лестница, собранная своими руками, будет и красивой, и надежной

Лестницы из металла

Глядя на невероятное разнообразие предлагаемых лестниц из металла можно понять, что их сможет своими руками делать даже тот человек, который не обладает опытом в таких воплощениях

Самое важное – сделать выбор в пользу той конструкцию, которую сможет начертить, подготовить и монтировать в пространстве помещения или за пределами

Достоинства

1. Лестницы из металла, которые ведут на второй этаж, способы придумать их в разных дизайнерских решениях.
2. Они могут быть окрашены разными цветами, и потому есть шанс выбирать идеально подходящий под основную интерьерную картину.
3. Материал не подвергается коррозионному воздействию при грамотной обработке, что дает возможность монтировать такие конструкции в разных условиях влажности, а еще при любых условиях климата.
4. Структура изделия надежная и долговечная в плане безопасности. Применение косоуров из металла делает конструкцию куда прочнее.
5. Лестницы могут быть и по простой схеме, и замысловатой.
6. Монтаж изделия весьма простая, и потому ее можно осуществлять даже вдвоем.

Недостатки

1. Основным минусом является громоздкость перил и сходней. Но за счет умения современных разработчиков, вы сможете с легкостью выбрать схему, которая будет по максимуму соответствовать по нагрузку для того или иного помещения.
2. Определенные элементы декора и изгибы сложно воплощать в жизнь без особых навыков.

Если основываться на приоритетах и минусах материала и конструкции в общем, можно делать выбор в пользу или даже против этого решения.

Варианты лестниц

По конструкции, металлические лестницы не отличаются от бетонных и деревянных аналогов. Различия имеются только в способах изготовления. Перед началом работы необходимо изучить все варианты и зафиксировать свой выбор в проекте или схеме.

По способу изготовления

От способа изготовления конструкции не зависит, по большей части, ее несущая способность, прочность и удобство эксплуатации. Единственное, на что влияет на выбор — это стоимость и сложность работы. Существует три варианта:

• Сборка из отдельных модулей. Каждый модуль включает в себя две подставки, соединенные между собой тонкими стальными пластинами — на одной закрепляется ступенька, на другой — соседний модуль. Группа из нескольких модулей крепится на опоре для лестницы на металлическом основании. Изготавливаются такие конструкции заводским способом в соответствии с проектом — остается только собрать их своими руками.
• Сварка. Основные элементы — несущие балки, ступени, опоры, балясины и перила — имеют в таком случае простую геометрическую форму, скрепляются они при помощи сварных соединений. Вариант несколько более сложный, так как потребует освоения работы со сварочным аппаратом.
• Ковка. Более красивый и изящный вариант, требующий помощи кузнеца — самостоятельно выковать элементы лестницы из металла не получится.

Кроме варианта исполнения конструкции необходимо выбрать ее тип. Выбирается он в зависимости от многих факторов — необходимой несущей способности, доступной площади, эстетики и т. д.

По типу несущих элементов

Чтобы правильно исполнять свою функцию, лестница должна быть способной выдерживать оказываемое на нее воздействие. Для этого необходимо правильно распределить нагрузку, которая приходится на основные точки: ступени, опоры, каркас и перекрытия. В первую очередь необходимо выбрать тип каркаса, исходя из формы организации несущих балок:

• Косоуры. Размещаются под ступенями. Косоуров может быть один или несколько в зависимости от планируемой нагрузки на лестничный пролет.
• Тетивы. Балки, располагающиеся по бокам от ступеней. В этом случае к каркасу несколько проще прикрепить ступени, так как не нужны дополнительные опоры для них.
• Больцы. Каркаса в этом случае нет — несущей опорой является стена. Ступени крепятся к ней при помощи специального крепежа. Друг с другом ступеньки соединяются цилиндрическими стальными подпорками.

В зависимости от длины лестницы и доступной площади конструкция может иметь один или несколько пролетов. Если она прямая, то опорой служит перекрытие или отдельная кирпичная или бетонная перегородка. Поворотный вариант, пролеты которого либо разделяются площадкой, либо объединяются забежными ступенями, дополнительно комплектуется опорой в точке поворота.

Винтовая лестница, которая занимает наименьшую площадь (около 1 м2), может иметь в основе спиральные косоуры — их придется изготавливать заводским способом. Сделать винтовую конструкцию из металла своими руками можно, используя несущую центральную опору, к которой будут привариваться ступени.

Полезные замечания от мастеров

Вне зависимости от того, о какой конструкции идет речь – фешенебельной фасадной лестнице или простой эвакуационной, помимо декоративно-художественных требований она должна отвечать множеству строгих технических норм (ГОСТ и СНиП), быть безопасной и максимально удобной в эксплуатации.

• Чаще всего, конструкция наружной металлической лестницы проектируется одновременно с возведением частного дома, однако, благодаря легкости сбора стальных элементов, пристроить изделие можно и после завершения основных работ.
• Наружные технические лестницы, предназначенные для экстренных случаев, можно установить с тыльной стороны здания, чтобы не портить внешний облик фасада.
• Чтобы обеспечить максимальную устойчивость и жесткость конструкции, сооружение проектируется таким образом, чтобы основание опиралось на фундамент постройки. В противном случае, лестница может завалиться.
• Если говорить о габаритах, то к уличным лестницам предъявляются такие же требования, что и к внутренним. Проступь должна иметь глубину от 25 до 40 сантиметров, а высота подступенка варьироваться от 12 до 22 см. Ступени должны быть наклонены на 1-2% и быть оборудованы специальными стоками, предотвращающими сбор воды.
  Оптимальная ширина ступени около 90-100 сантиметров, а в процессе проектировки верхней площадки учитывается расстояние от двери до каждого края, которое не может быть менее 50 сантиметров.
• Как минимум одна лестница, ведущая в здание, должна подходить для перемещения крупногабаритных объектов.

Как можно изготовить лестницу из металла?

Самыми надежными и прочными считаются металлические каркасные лестницы. Современные каркасы из металла могут быть скрытыми (облицовываются другими материалами) и открытыми (создают единую конструкцию с другими элементами). Применение металла для лестницы дает возможность создавать уникальные композиции с поворотами под разными углами. Они могут содержать сложнейшие ограждения из разных металлов с тяжелыми пролетами и площадками, которые могут использоваться в самых различных целях.

Конструкция простой лестницы из металла: 1 — швеллер; 2 — рифленые металлические ступени; 3 — стальные “кобылки”; 4 — места сварки; 5 — кронштейны крепления ступеней

Металлические лестницы отличаются повышенной прочностью. Они способны выдерживать не только вес людей, которые идут по лестнице, но и тяжесть массивных перил и поручней, тяжелых элементов декора и даже предметов мебели и техники.

Элементы, которые понадобятся для строительства лестницы:

• металлические профили;
• металлические трубы;
• сварочный аппарат;
• швеллер;
• уголки;
• грунтовка;
• краска.

Технология обшивки ступеней

Допустим вы сделали металлическую лестницу и теперь вам остается только ее обшить деревянными накладками. При выполнение этой работы учитывайте дополнительные крепежные детали, которые вам понадобятся.

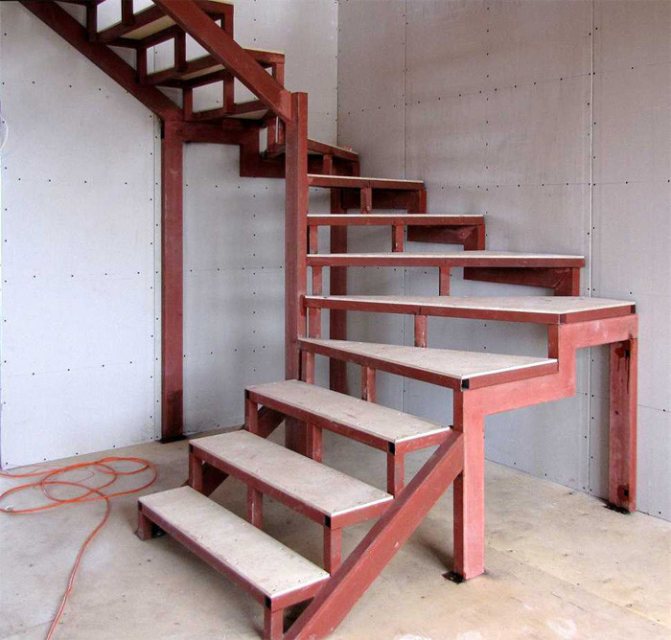

металлическая лестница с забежными ступеньками

От торца ступеней отходим 2 см и начинаем размечать отверстия под саморезы и болты с шагом в 15 см. К металлическому каркасу ступеней монтируем фанеру. Закрепляем ее при помощи монтажного клея с эффектом заполнения. Благодаря этому клею можно устранить даже проблемы и косяки при сварке. Кстати, крепить фанеру на монтажную пену, категорически нельзя, потому что она очень мягкая.

После того как вы изучили самые простые конструкции лестницы, теперь вы можете построить что-то элементарное, допустим для погреба. А затем уже постараться сделать более элегантную и эстетическую лестницу, которой будет и не стыдно похвастаться.

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

С чего начать

I. Основные требования:

• Ширина лестницы в пределах 800÷100мм.
• Ступени лестницы должны быть хорошо видны в любое время суток.
• Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
• Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
• Уклон лестницы зависит от места установки:

1. не больше 38° – жилых помещений.
2. не болеше 45° – для квартирных.
3. 63÷74° – для чердачных лестниц.

Расчет угла лестницы

• Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
• Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
• Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II. Определится с местом установки

III. Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м 2

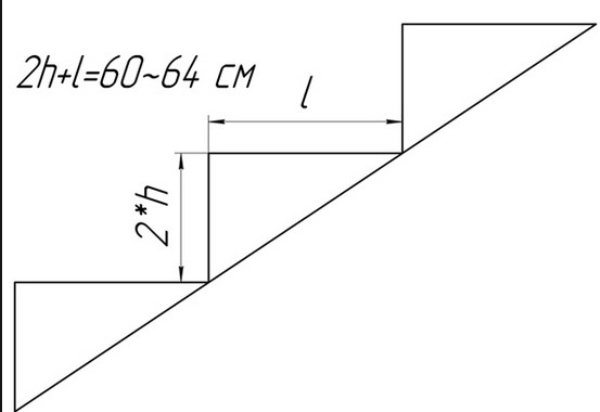

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

Особенности металлических лестниц

Для начала немного отложим в сторону вопрос, как сварить лестницу, и посмотрим, какими особенностями обладают металлические лестницы, обращая внимание на то, как соединяются их главные элементы. Чтобы более четко их понимать, лучше всего составить несколько чертежей предполагаемой конструкции

Они не должны быть сложными для самостоятельного исполнения.

Лестницу можно сварить самому

Для начала следует рассчитать ряд показателей:

• ширину и высоту ступени;
• общий уклон будущей конструкции;
• как будут размещаться ступени относительно друг друга.

Расчет такой конструкции довольно стандартный

При самостоятельном составлении чертежа стоит более пристально обратить свое внимание на верное распределение нагрузки и места размещения дополнительных соединений

К главным особенностям металлических лестниц можно отнести:

1. Их надежность.
2. Большое количество дизайнерских проектов.
3. Возможность сочетания металла с другими материалами.
4. Их длительный срок службы.
5. Простой и быстрый монтаж всей конструкции.

В данном видео вы узнаете, как сварить лестницу:

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы. Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Расчеты и чертежи

Для разработки проекта металлической лестницы необходимо тщательно прорисовать чертежи в двух проекциях:

• вертикальной;
• горизонтальной.

Если вы используете графику для расчета параметров, необходимо потом сопоставить обе картинки в таком масштабе, чтобы потом не возникло проблем с их переносом на ось координат. Такой подход поможет безошибочно определить приблизительное расположение и величину ступеней.

При расчете параметров лестницы из металла обязательно учитывайте следующие моменты:

Общее число ступеней. Оно рассчитывается примерно и может корректироваться при монтаже. Для этого делим длину пролета на высоту одной ступени, которая заложена в чертеже.
Лестничный шаг – это расстояние, на которое будет наступать нога человека во время хождения по ступеням. Оно в среднем составляет 65 см.
Ширина проступи. Глубина ступени должна быть такой, чтобы нога надежно закреплялась на поверхности.
Высота ступени. Она также включает в себя интервал между двумя ярусами.
Длина ступени

Обратите внимание, что ширина конструкции должна быть рассчитана на свободный подъем человека с грузом до необходимого этажа.

Самостоятельно делая расчеты желательно пользоваться калькулятором для расчета лестниц.

Проектирование лестницы

Подготовку к сборке лестничного каркаса необходимо начинать еще на этапе составления общего проекта. Желательно, чтобы проект позволял вписать в интерьер прямой лестничный марш, так как каркас для такого марша гораздо проще сделать своими силами.

Варим каркас

Выбираем тип опоры. В нашем случае это может быть косоур либо тетива из стального прокатного профиля, обычно швеллера У каждого типа есть свои преимущества и недостатки, нельзя сказать, что какой-то конкретный типа однозначно лучше, выбор надо делать, исходя из конкретных условий.

Вариант с косоуром

Технология сборки в обоих случаях будет примерно одинакова: классическая тетива предполагает врезку ступени в паз, но в домашних условиях делать пазы в стальном швеллере сложно, поэтому в любом случае ступень будет лежать на опорах из уголка. А вот изготавливать эти опоры проще для тетивы: в этом случае достаточно приварить к швеллеру сбоку отрезок уголка. А вот в случае с косоуром для установки опоры сверху на наклонный профиль уголок придется соответствующим образом подрезать.

Рассчитать необходимую длину металлических балок каркаса несложно по теореме Пифагора, имея размеры проекции лестничного марша на пол (ее мы увидим на чертеже в проекте) и подъем марша, то есть разницу между высотами уровней, которые лестничный марш будет соединять.

Количество ступеней рассчитываем, поделив подъем лестничного марша на желаемый подъем ступени и взяв целую часть. Например, подъем лестничного пролета 3,5 м, желаемый подъем ступени 18см. 3,5/0,18=19,4444444. Значит у нас будет марш с 19ю ступенями, подъем каждой ступени 3,5/19=0,1842=18,42см.

Подбор швеллер для балок опоры сделаем по таблицам, которые есть в нормативах (СНиП III-18-75 «Металлические конструкции», ДБН В.2.6-163:2010 «Стальные конструкции»), с учетом веса, который должна будет выдерживать конструкция, и угла подъема.

Сборка лестницы

Для установки металлических балок их необходимо обрезать по месту. Так как профиль обладает большой массой, и манипулировать им неудобно, используем шаблон из доски подходящего размера. Прикладываем доску по месту и отмечаем линию обреза.

• Обрезанную доску-шаблон прикладываем к швеллерам, отмечаем и отрезаем.
• Профили привариваем к встроенной в стены лобовой балке
• На одной из балок делаем отметки под опоры для ступеней. Если у нас каркас-тетива, добиваемся строгой горизонтальности отметок с помощью уровня. Если косоур, то прикладываем уголок-заготовку под опору по месту и по уровню обозначаем на ней линию обреза.

• Сварив опоры с балкой, еще раз проверяем уровнем правильность установки.
• Переносим разметку на вторую балку. Для этого используем уровень и обрезок доски равный по размеру ширине ступени. Если ширина марша большая, можно использовать ватерпас.
• Далее необходимо приварить опоры ко второй балке.
• Каркас лестницы готов, ступени можно изготовить из деревянного массива.

Если нам по проекту нужно сварить лестницу с поворотом, то без соответствующего опыта за винтовую конструкцию лучше не браться. Лучше собрать двухмаршевую лестницу с промежуточной площадкой. Каркас для площадки можно сварить из того же профиля, что и балки каркаса марша, укрепив его на встроенных в стены балках. Для разметки профиля используем тот же принцип досок-шаблонов. Поверх каркаса площадки укладываем перекрытие из досок.

Сварочные работы производим только в условиях хорошей вентиляции, соблюдая требования техники безопасности и не пренебрегая спецодеждой.

Для того, чтобы сварить железную лестницу, вам потребуются:

• болгарка (со шлифовальным и режущим диском);
• дрель со сверлами для металла;
• сварочный аппарат (лучше — инверторного типа);
• тиски и удобный стол для работы;
• уровень и угольники для разметки элементов конструкции;
• крепеж.

На рисунке ниже представлена схема конструкции простейшей металлической лестницы, которую вы легко можете изготовить самостоятельно:

Так устроена металлическая лестница: 1. Швеллер. 2. Рифленые металлические ступени. 3. Стальные кобылки. 4. Места сварки. 5. Кронштейны крепления ступеней.

А вот пример реальной лестницы заводского изготовления именно такой простой конструкции — и посмотрите, с каким вкусом она вписана в окружающее пространство.

Уличная лестница Techno, компания Московские лестницы.

Изготовление своими руками

Покупные изделия дорогие. Чтобы избежать переплат, можно изготовить лестницу из металла своими руками. Достаточно обладать элементарными навыками владения ручным и электрическим инструментом, правильно выполнить сборку с учетом некоторых особенностей.

Каркас спиральной лестницы (Фото: Instagram / lestnici_rt)

Подготовка и составление чертежа

Чтобы точно рассчитать количество требуемых расходных материалов, лучше понимать, как должны продвигаться работы, нужно составить чертеж. На нем требуется указать габариты конструкции, расположение маршей, углы наклонов, количество ступенек, наличие дополнительных опор.

Инструменты и материалы

Для изготовления лестницы из металла нужно подготовить:

• профильные трубы нужного сечения — прямоугольные или круглые;
• швеллера, металлические уголки, листы металла;
• арматуру разного диаметра;
• болгарку с дисками;
• дрель со сверлами;
• сварочный аппарат;
• наждачную бумагу, щетку по металлу;
• доски, если ступеньки будут деревянными;
• антикоррозийный состав;
• кисти разной величины.

Изготовление

Сборка маршевой конструкции:

1. Металлические уголки, швеллера нарезать по требуемым размерам. Торцы зачистить шлифовальной машинкой или напильником.
2. Из швеллеров собрать каркас, который будет состоять из двух маршей (если нужен подъем до второго этажа), основание под площадку.
3. Поверх площадки закрепить металлический лист. Снизу усилить его перемычками из металлических уголков, которые закрепляются на основном каркасе. Они не будут давать листу прогибаться.
4. Уголки нарезать короткими отрезками. На них будут закрепляться ступени.
5. Приварить отрезки уголков к каркасу маршей. Поверх прикрепить ступеньки. Для этого можно использовать металлические шпильки, которые стягиваются прижимными гайками.

Дерево нужно отшлифовать, покрыть специальным антисептиком. Торцы зачистить шлифовальной машинкой. Если ступеньки будут металлическими, в продаже можно использовать прочные сетки, которые не будут прогибаться при шагах.

После окончания сборки нужно установить лестницу. В качестве подпорок можно использовать трубы из металла. На всех поверхностях, которые прилегают к полу рекомендуется закрепить резиновые прокладки. Они будут эффективно гасить вибрации, не давать появляться шуму.

Сборка и установка лестницы (Фото: Instagram / metall78region)

Декорирование

Способы оформления:

1. Добавление кованых элементов.
2. Закрепление на лестничных маршах декоративных деталей, которые можно найти в продаже.
3. Покрытие поверхностей краской.
4. Оставить в исходном виде. Подходит для стиля лофт.

Если выбран второй вариант, нужно правильно подготовить металл:

1. Очистить поверхности от любой грязи, пыли.
2. Обезжирить материал.
3. Покрыть его грунтовкой.
4. Дождаться высыхания грунта.
5. Нанести водостойкую краску в 2 слоя.

Какой порядок действий при создании винтовой конструкции своими руками?

Алгоритм действий при создании винтовой лестницы на второй этаж своими руками:

выбор вида лестничного пролёта;
проведение расчётов с учётом точных размеров проёма в потолке, ширины и наклона плоскостей, а также толщины используемых материалов;
проектирование винтовой лестницы и создание чертежа будущей конструкции в масштабе

На этом этапе важно учитывать строение первого и второго этажей, указать место, где необходимо установить лестничную конструкцию, и где должен быть сделан проём между этажами;
монтаж.. Металлическая или деревянная винтовая лестница своими руками не возможна без точных замеров и расчётов её основных конструкционных элементов

Поэтому рассчитывать параметры её

Металлическая или деревянная винтовая лестница своими руками не возможна без точных замеров и расчётов её основных конструкционных элементов. Поэтому рассчитывать параметры её

отдельных деталей нужно предельно внимательно.

Иначе даже малейшая ошибка может повлечь за собой возникновение дискомфорта и повышение уровня травматизма в ходе эксплуатации сборной или монолитной винтовой лестницы.

А сборка и установка самой конструкции должна быть проведена строго по расчерченным схемам.

Для того чтобы лестница была комфортной, удобной в использовании и безопасной для подъёма и спуска.

Рекомендуется на всех этапах её создания соблюдать все рекомендации и правила, разработанные и проверенные опытными специалистами.
