Мангал из кирпича

Спецификация на материалы (без учета трубы)

№	Наименование	Кол-во
1	Кирпич красный печной Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.	385 шт. Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров. 1 ряд — 5 шт. кирпича, 7 см высота
2	Кирпич шамотный.	97 шт.
3	Глина красная Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки: Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)	90 кг 180 кг 11 мешков по 25 кг
4	Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)	2 мешка по 25 кг
5	Уголок 35-40 длиной 85 см	11 шт. для блока с мангалом: 6 на полочку, 5 – основание
6	Сварной стальной колпак-дымосборник	1 шт.
7	Базальтовый картон 600х1200х5 мм	6 листов
8	Термостойкая мастика «Гарант» или аналог.	1 банка
9	Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.	2 шт.
10	Дымовой колпак	1 шт.
11	Цемент, песок или смесь для кладки надкровельной части трубы	по необходимости

Технология строительства

Домашнему мастеру поможет построить мангал из кирпича своими руками приведенная ниже пошаговая инструкция.

Устройство фундамента

Фундаментная плита должна выступать за габариты мангала на 100 мм, т.е. длина и ширина фундамента больше основного сооружения на 200 мм. Толщина фундаментной плиты – 100-150 мм в зависимости от высоты печи и трубы.

Устанавливается опалубка по размеру фундаментной плиты. Укладывается сетка или арматура в виде сетки. Арматура перевязывается проволокой диаметром 3-4 мм. Расстояние между арматурой – 150 мм.

Бетон используют марки В15 (М200). Состав: на 100 л бетона нужно взять 50 л песка, 76 л гравия, 20 л воды, 27,5 кг цемента марки 400 (не ниже). После заливки бетон накрывают пленкой – влажный бетон не растрескивается и после созревания прочнее.

В теплую погоду начинать кладку допускается через неделю, в прохладную – через 10-14 дней. Снимают пленку и опалубку. Устраивают гидроизоляцию: укладывают рубероид или промазывают плиту мастикой в два слоя.

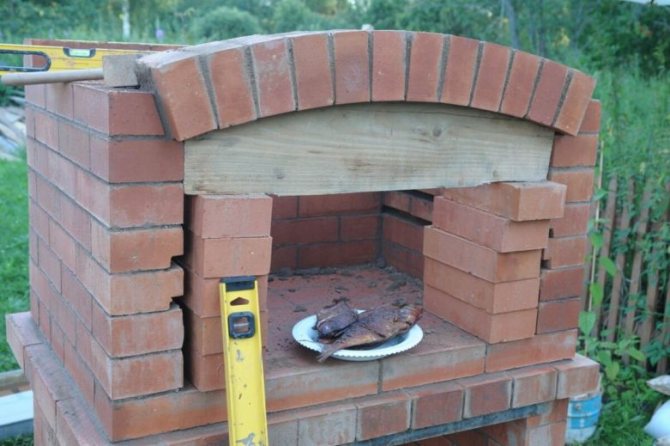

Кладка

Кирпич кладут с перевязкой – со смещением. Используют раствор из глины и песка. Глину предварительно вымачивают в течение недели. Кирпич перед кладкой замачивают в воде на тридцать секунд.

На высоте, где укладывается лист или бетонная плита для пода печи, кирпичи выкладывают поперек – выступающая часть служит опорой. Уровень пода должен быть на уровне кисти человека, который будет работать у мангала.

Под и топку обкладывают шамотным кирпичом плашмя. Выше опять укладывают ряд кирпичей поперек кладки – на них будет опираться решетка. Иногда решетку крепят на штырях, заложенных в кладку.

Можно предусмотреть установку решетки на разной высоте. Можно заложить два уголка или швеллера для укладки на них шампуров с шашлыками. Выкладываются три стенки для защиты от ветра, затем труба. Сверху на трубу надевают колпак для защиты от дождя и усиления тяги.

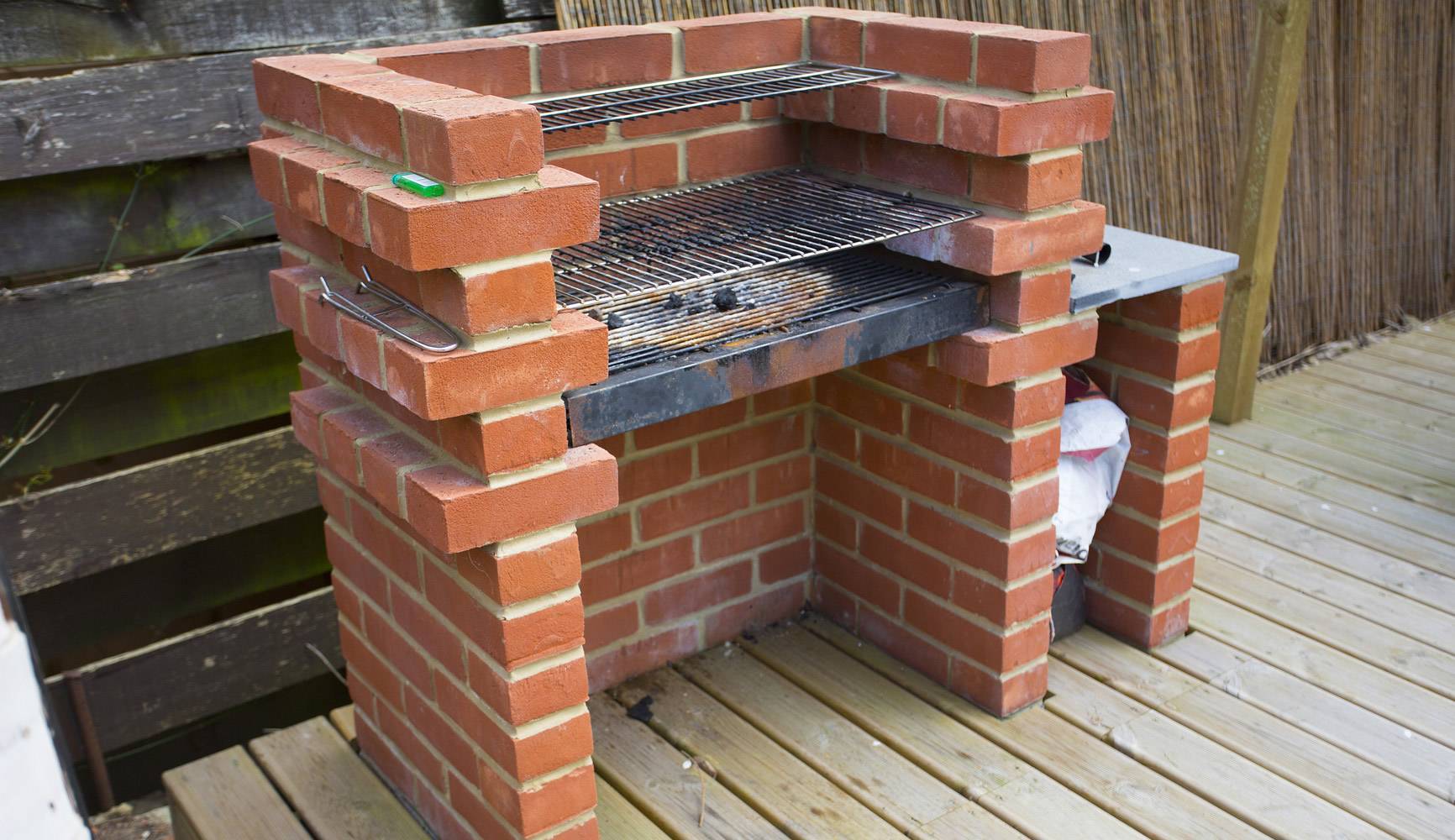

Самый простой мангал выкладывают в виде короба с топливником внизу. Но лучше сложить полноценную печь для запекания с ветровыми боковыми стенками и трубой. Добавить к мангалу плиту, рабочий стол – и кухня в саду готова!

Как сделать мангал своими руками из кирпича?

Устройство фундамента для очага

Для мангала недостаточно только лишь утрамбовать площадку, которая будет выложена тротуарной плиткой. В этом случае малейшее движение грунта приведет к разрушению сооружения. Чтобы этого избежать, необходимо создать полноценный фундамент для конструкции.

1. Выбранное место нужно разметить при помощи колышков и веревки. Для мангала стандартных размеров выкапывается яма со сторонами 120 см. Ее глубина обычно составляет 25 см.
2. После этого устраивается опалубка и заливается раствор. Для его приготовления берется 1 часть цемента и 3 части песка. Чтобы основание получилось прочным, выполняется его армирование. Если используется для этих целей сетка, то ее укладывают в два ряда.

Дальнейшее строительство можно будет продолжать только через 2 недели, за это время фундамент наберет свою прочность.

Кладка первого ряда кирпичей

Для того чтобы мангал был построен в короткие сроки, необходимо на первом этапе разложить кирпичи на основании без использования раствора. Это поможет правильно подобрать половинки и целые блоки. При этом учитываются точные размеры поддона и решетки.

После этого обозначается линия будущей кладки. Она для строителя послужит ориентиром.

Кирпичи перед выполнением работ замачиваются в воде (так как они являются гигроскопическим материалом, то есть способным поглощать влагу). Выполнить такой процесс необходимо за день до основной работы.

Раствор для кладки кирпичей готовится на основании таких же пропорций, как и для фундамента, но только в него еще добавляется гашеная известь. В результате должна получиться смесь, которая будет напоминать густую сметану.

В намеченном порядке укладываются кирпичи на раствор. Промежутки между блоками должны хорошо заполняться смесью.

Для лучшего сцепления кирпичей с раствором по ним легонько постукивают молоточком или ручкой мастерка.

Строительство цоколя очага

Кладку кирпичей выполняют в шахматном порядке. Первоначально выкладываются углы сооружения, а только после этого создаются боковые стены. Все плоскости конструкции необходимо постоянно проверять. Для этого можно использовать отвес и строительный уровень. Проверка проводится через каждые три ряда кирпичей. Это позволит избежать перекоса конструкции.

Армирование кладки выполняется в углах. Для этого применяется металлическая проволока. Если запланировано не выполнять отделку конструкции, то швам придается аккуратный внешний вид.

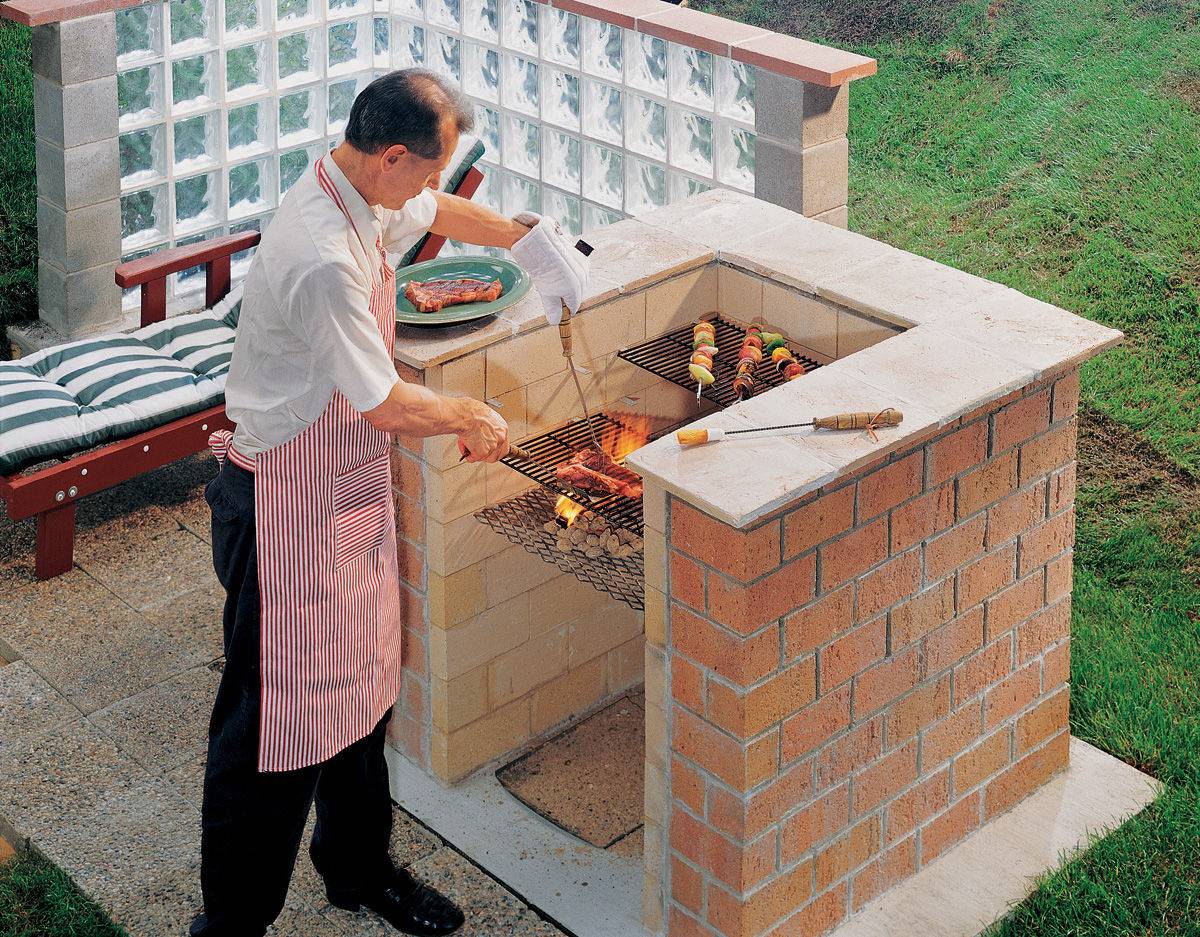

Создание упоров для жаровни и решетки

Строится мангал из кирпича своими руками постепенно, при этом необходимо не забыть закрепить в кладке металлические уголки. Вместо них можно использовать арматурные стержни.

Закрепляются такие элементы между противоположными стенками мангала. Они послужат упорами для основания топки, которую лучше всего изготовить в виде металлического поддона. Такой вариант будет удобен во время эксплуатации мангала, так как его станет проще очищать от золы.

Когда выполняется кладка в районе топки, то необходимо оставить не заполненные раствором промежутки между кирпичей. Это позволит воздуху, который нужен для процесса горения, свободно поступать к углям или дровам.

Для закрепления в конструкции решетки устанавливаются металлические стержни. Они фиксируются в кладке во время ее создания.

Также для этих целей можно использовать непосредственно сами кирпичи. Для этого их укладывают поперек стены, а не вдоль ее. Нужно проследить, чтобы они выступали внутрь жаровни на одинаковый уровень.

Создание рабочей поверхности

Очень часто для поверхностей используют напольную плитку. Лучше всего выбирать тот материал, который легко мыть. Также он должен быть прочным. Столешница обязана идеально подходить по внешнему виду к созданному мангалу.

После завершения строительства очага рекомендуется не использовать его на протяжении двух недель. За это время он успеет просохнуть.

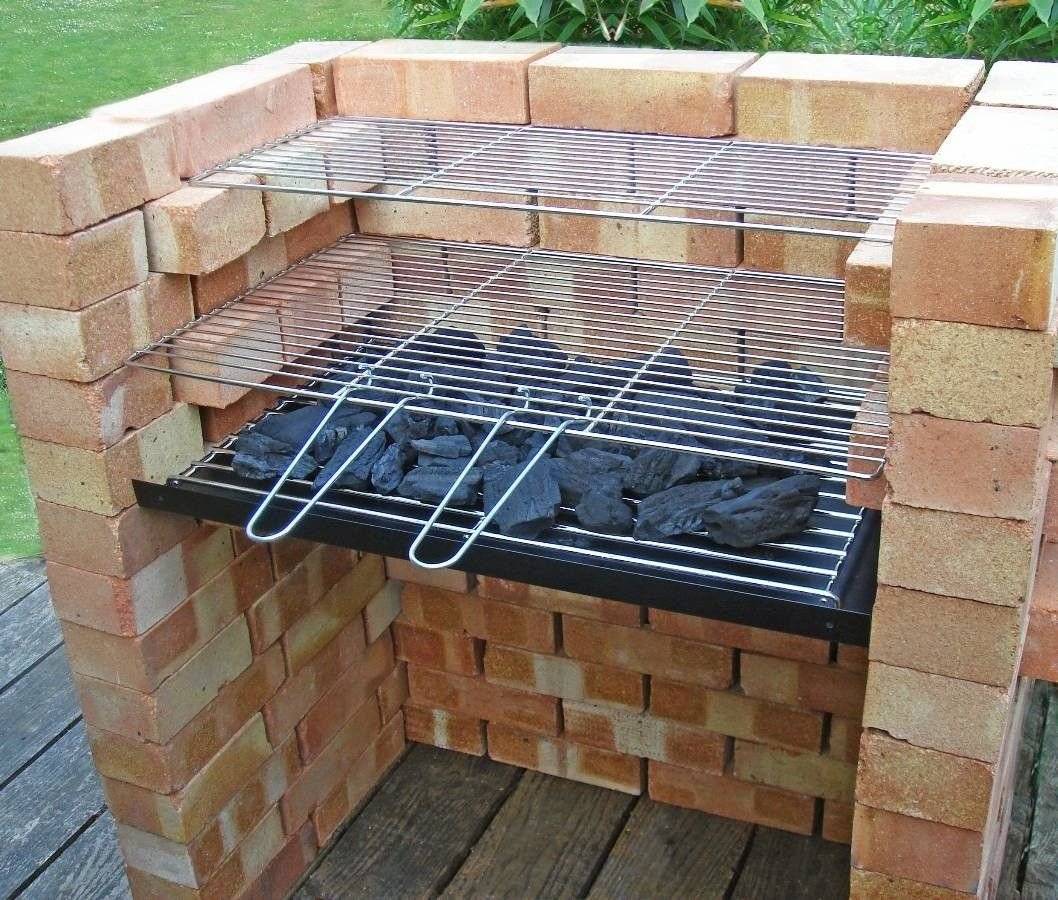

Решетка для жаровни

Для основания под жаровню необходимо между противоположными стенками поместить металлические уголки или арматурные стрежни. На них и выкладывается основание топки из кирпичей. У нас эту роль играет металлический поддон. Основное условие, чтобы топка легко очищалась от золы.

В районе топки необходимо оставить незаполненные раствором боковые промежутки в кирпичной кладке. Это обеспечит поступление в камеру воздуха. Ведь без притока кислорода процесс горения топлива невозможен.

Основа для жаровни укладывается в пространстве между стенками конструкции. Для этого между ними могут размещаться металлические стержни или уголки, на которые будет выкладываться кирпичное основание. В качестве альтернативы можно использовать и поддон из толстого металлического листа.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Это интересно: Как установить мансардные окна своими руками: изучаем во всех подробностях

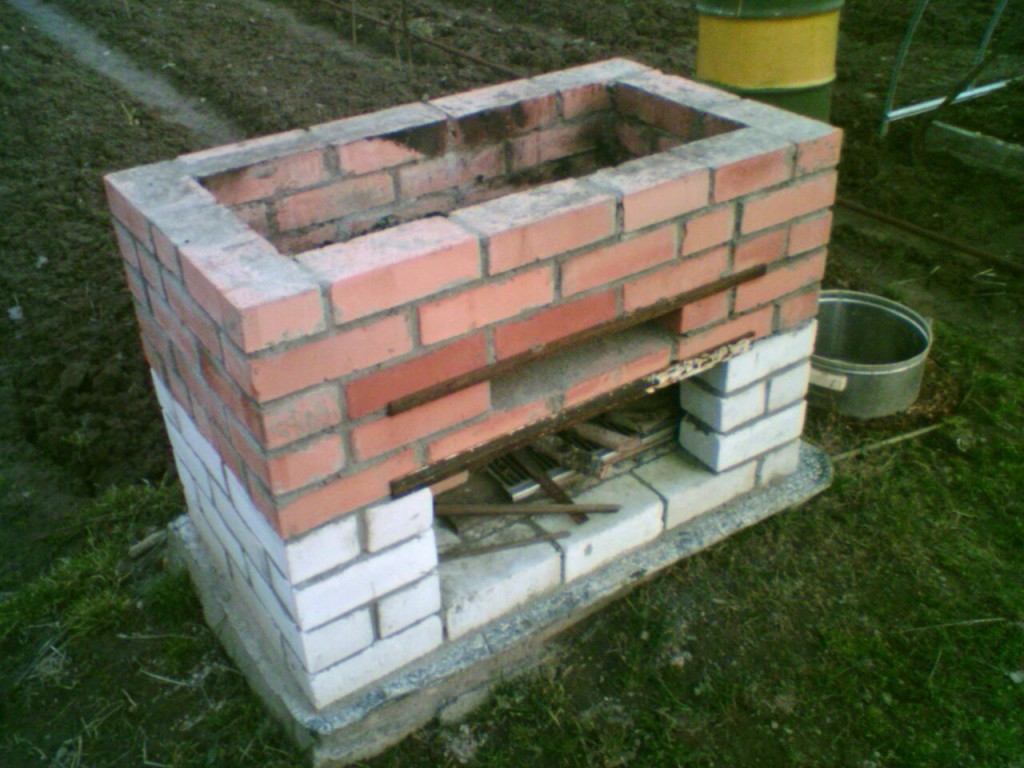

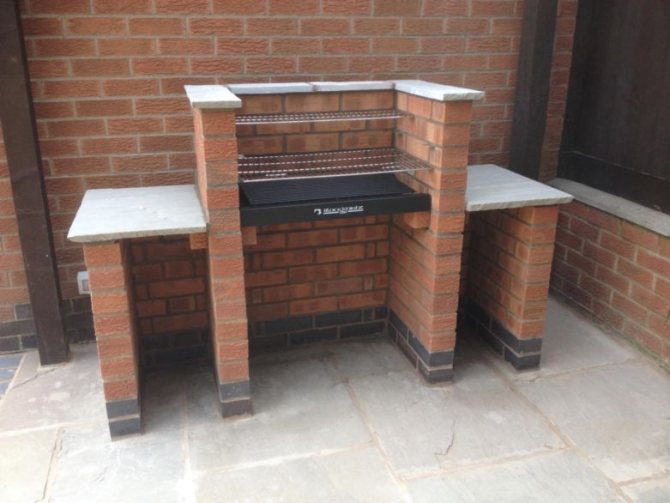

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Почему выбирают кирпич

Жароупорными качествами практически обладают два материала – сталь и керамика, т.е. кирпич. Недостатки стальных жаровен по сравнению с конструкциями из кирпича:

• пожароопасность. Металл отлично проводит тепло, и емкость при пережигании дров раскаляется. От раскаленного металла могут загореться деревянные конструкции, деревья, мебель, другие горючие предметы;
• существует опасность обжечься о раскаленный металл;
• сделать красивый и аккуратный стальной мангал своими руками сложно. А покупные стоят дорого и изготавливаются из тонкого металла (и быстро прогорают). Кирпичные можно выложить очень аккуратно;
• металл ржавеет, на стальных горячих конструкциях достаточно быстро облазит краска, и каждый сезон стальную печь необходимо красить. Кирпич в покраске не нуждается – он и так прекрасно выглядит.

Кладка

Кирпичная печь кладется с помощью стандартного набора кладочных инструментов, в который входят:

• уровень, отвес, угольник;
• веревки;
• шаблоны для швов кладки разной толщины (для очага и дымохода — 3 мм, для остальной части корпуса печи — 5-8 мм);
• кельмы;
• молоток;
• кирка, болгарка с диском для регулировки размера кирпича и стального уголка;
• соединение.

Первые ряды сначала выкладываются насухо. Проверяют пропорциональность шамотного и обычного кирпича, определяют размер футеровки там, где она нужна.

Затем они начинают позировать. Обычный кирпич увлажняют, погрузив его на пару минут в ведро с водой. Огнеупорные кирпичи только ополаскиваются. После сборки огнеупорные кирпичи следует уложить так, чтобы сторона с зазубринами, обработанная молотком или разрезанная диском, была обращена наружу, а не в очаг или дымоход. Сам процесс кладки происходит с обвязкой швов, с периодическим контролем вертикали стен и горизонтальности швов.

После окончания кладки печь сушат в естественных условиях в течение 5-7 дней. А потом прогревают одну-две недели (в зависимости от размеров и веса конструкции).

Небольшой проект мангала из кирпича для начинающих:

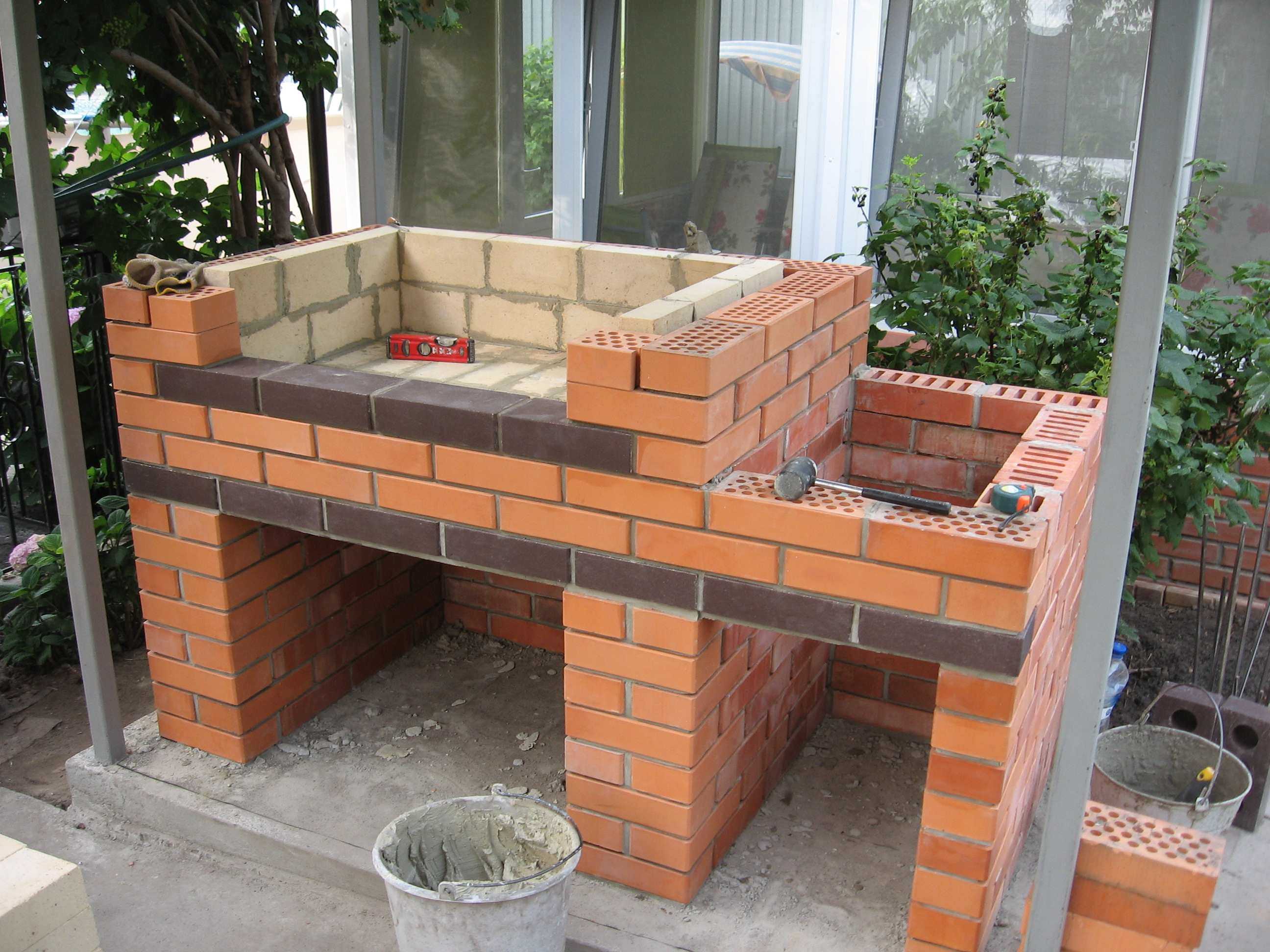

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

• Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова. На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.
• В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.
• В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.
• 13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными.

• В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже.
• К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Как сделать мангал из кирпича на даче

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.

Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду, как на плиту. Конструкцию можно дополнять нишами для дров, углей и утвари.

Какие элементы будут включены и как сделать дачный мангал из кирпича так, чтобы он подходил вам, определяют на стадии проектирования, исходя из планируемых габаритов, того, сколько пищи будет готовиться в мангале одновременно, и какие виды еды будут на нем готовиться.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
• огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

Для долговечности устройства и простоты его использования необходимо позаботиться о выборе высококачественного кирпича. Основные критерии выбора:

• ровная поверхность, без трещин и сколов указывает на качественность изделия;
• цвет — красно-оранжевый или соломенный с коричневыми точками;
• размеры — стандартные 250х120х65 мм;
• прочность — М-150 или М-125, металлический звук при ударе;

Внимание! Если при ударе молотком по кирпичу слышится глухой звук, это указывает на пустоты в нем. Такой кирпич является браком производства или просто некачественным, мангал с коптильней из него прослужит недолго. В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы

В качестве отделки используется плитка под кирпич, но также можно использовать дерево, пластик, штукатурку декоративные элементы.

В большинстве случаев для выбора качественного отделочного материала достаточно довериться проверенному фирме-производителю, которая много лет на рынке. Покупки нужно совершать в сертифицированных магазинах.

• выбор цветовой группы — классика, темные, светлые, бежевые или их комбинация. В специализированных магазинах всегда предложат выложить плитки на планшете, чтобы клиентах было легче понять общий вид будущей кладки. Часто цвет подбирают к забору, крыше дома, тротуару, декоративным элементам на участке;
• выбор фактуры — гладкой, с которой кладка будет напоминать кафель, шероховатой, блестящей, с посыпкой. Различить фактуру плитки можно только на близком расстоянии, поэтому главным отличием шероховатой плитки от гладкой является вид при разных уровнях осветления. Шероховатая плитка сохраняет глубокий цвет даже при недостаточном освещении;
• выбор затирки — однотонная затирка делает незаметной кирпичную кладку на мангале с коптильней издалека, поэтому отдается предпочтение контрастным тонам. Темный цвет затирки визуально на пол тона затемнит фасад, светлый — облегчит конструкцию.
