Отличительные черты лестницы Гусиный шаг на второй этаж

Пошаговый алгоритм строительных работ

После того, как составлен чертеж, высчитывают требуемое количество материалов, выписывают, какие инструменты понадобятся.

Закупленное сырье оставляют на день или два внутри помещения, где будет установлено сооружение. Это время требуется для адаптации к температуре, уровню влажности воздуха.

Далее проводят разметку стен, к которым будут крепиться косоуры или тетива.

Ступени на косоуре

Косоуры делают из разного типа сырья, но деревянные узкие опоры будут не так прочны, как металлические. С другой стороны, несущие элементы из дерева широкого типа вполне справляются с оказываемым давлением.

Металл покрывают средствами против возникновения коррозий до или после монтажа. Но это не застраховывает их от внешнего механического воздействия. Сколы, царапины – рано или поздно повреждения появляются и постепенно проявляется ржавчина.

Древесный вариант сперва размечают на досках, спиливают лишнее, а потом покрывают особыми пропитками.

Деревянная конструкция на косоуре

После закрепления заготовленных изделий на постоянное место, сверху укладывают приступок, который прикручивают саморезом. Крепеж утапливают отверткой или шуруповертом, а потом углубления заделывают шпатлевкой подходящего оттенка, лакируют.

Модель на железной оси

Когда выбор пал на несущую опору из железа, сперва скрепляют сборную основу, а потом сверху устанавливают металлические каркасы под подножную опору. За счет того, что большая часть нагрузки распределяется равномерно, чем шире проход, тем выше давление, оказываемое на места крепежа. Поэтому к креплениям выдвигаются особые требования.

Подробно процесс строительства гусиной конструкции на косоурах показан в следующем видео:

Лестница на тетиве

Древесные изделия для строительства размечают на местах установки ступенек, вырезают форму движения, выскабливают пазы. Все срезы тщательно шлифуют, а потом заготовленные части полностью покрывают специальной пропиткой для дерева.

Приступки вырезают из бруска, на котором отмечают окончание узкой зоны, начало широкой и выделают расстояние около 5 см на плавный переход, который может быть закруглен или сделан скосом.

Пример конструкции на тетиве

Все части будущего сооружения обрабатывают пропитывающими жидкостями, чтобы структура древесины не испортилась от воздействия влаги из окружающего пространства, а построение дольше прослужило.

Остается закрепить тетиву на стене, установить противолежащую часть на полу и перекрытии следующего яруса и вложить опорные части.

Процесс сборки начинается сверху и направляется вниз, поэтому для строительства потребуется стремянка.

Процесс сборки

Внутрь пазов закладывают строительный клей, вставляют ступени, после чего дополнительно скрепляют все саморезами.

Определение необходимых геометрических размеров

Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:

• высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
• длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
• ширина – расстояние конструкции от стены или промежуток между двумя поручнями.

На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками

Необходимо учитывать ширину маршевой конструкции:

• 1÷1,2 метра – обеспечит комфортное передвижение;
• 1,5 метра – высокий уровень комфорта;
• 0,8÷1 метр может применяться для лестницы, установленной у стенки;
• менее 0,8 метра – для вспомогательных моделей.

Пример расчетных данных

Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.

В видео ниже представлен простой способ расчета лестницы:

Угол наклона лестницы (крутизна)

Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.

На схеме изображены разные углы наклона

К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.

Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме

Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.

Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.

Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:

2h + b = 600÷640, где

• h – высота ступеньки;
• b – ширина проступи;
• 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.

Рекомендации по размерам ступеней

Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.

Стандарты ступенек

Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.

Методика тригонометрического расчета размеров ступени

Чтобы определить расстояние между краями ступеней применяется следующая формула:

G / sin 63° = (0,5 × L) / sin (27° + α),

Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.

Отсюда:

• h = G × sin α= G × cos (90 – α);
• b = G × cos α= G × sin (90 – α).

Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы

Простой способ расчета ступеней представлен на видео ниже:

Определение оптимального угла наклона лестницы

Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.

Рассмотрим основные углы наклона:

• у бытовых лестниц угол варьируется от 30 до 45 градусов;
• для пологих конструкций и пандусов – 30;
• у приставных и крутых вариантов – 45÷75;
• хозяйственные лестницы – более 75.

Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:

D = H / tg α, где

• D – длина горизонтальной проекции лестницы;
• H – высота лестничного марша;
• α – угол крутизны.

Обустройство проема

Размеры и параметры всей подъемной конструкции обуславливаются расположением проема в перекрытии между этажами, поэтому этот проем и становится первым этапом работ по сооружению данной конструкции.

Наиболее правильно обустроить проем между двумя несущими балками. Если балки расположены слишком часто, и расстояние между ними уже, чем ширина предполагаемой лестницы, можно поправить положение за счет выпиливания одной или двух балок. При этом соседние балки придется связать между собой поперечными элементами конструкции того же сечения – так усиливается несущая способность перекрытия.

Чем шире деревянная конструкция, тем удобнее будет по ней подниматься, проносить крупногабаритную мебель и т.п

Важно и правильно рассчитать угол наклона, от чего, собственно, зависит длина маршей. Человек должен подниматься по лестнице свободно, не нагибаясь и не задевая головой потолок

Устройство несущих опор

Существует два вида несущих опор:

• тетива (прямые опоры с выпилами под ступени);
• косоуры (зубчатые опоры).

Чтобы увеличить полезную площадь помещения, многие предпочитают поворотные лестницы. Ее конструкция определяется исключительно выбранной планировкой помещения и состоит из:

1. Двух или более маршей. Длина маршей может быть равной, а может значительно отличаться, а их расположение относительно друг друга выполняется либо под прямым углом, либо параллельно;
2. Поворотной площадки. Встречаются и поворотные конструкции, не имеющие поворотных площадок – вместо них производится сборка так называемых забежных ступеней клинообразной формы.

Укладка ступеней

Еще один очень важный момент – разметка под ступени. Чтобы избежать искривлений ступенек и самого лестничного марша, ее следует производить тщательно, вымеряя каждый миллиметр с помощью линейки или заранее заготовленного шаблона. Сборка ступеней, производится следующим образом, как показано на видео:

1. Шаблон в виде прямоугольного треугольника накладывается гипотенузой на верхний край будущей опоры, при этом горизонтальный катет определяет ширину ступени, а вертикальный – высоту подступенного проема;
2. Разметку следует наносить сразу по всей длине опоры;
3. Затем, в зависимости от выбранного типа опор, по разметке либо вырезаются пазы для ступеней (тетива), либо выпиливаются треугольные выемки (косоуры). Вторая опора должна зеркально совпадать с первой;
4. Когда опоры готовы, своими руками монтируют ступени – либо вставляют их в пазы тетив, либо укладывают на косоуры;
5. Затем, по желанию, устанавливают подступенки. Конструкция без подступенков выглядит более воздушной, легкой, но одним из ее недостатков будет повышенная опасность для детей. Неудобство может создавать и риск уронить какой-либо предмет между ступенями вниз.

Закрепление конструкции

Закрепить конструкцию можно как на соединительных балках перекрытий и снизу и сверху, так и путем крепления своими руками нижней части к доскам деревянного пола. Часто применяют вариант, когда одна из опор дополнительно крепится к стене дома.

Ограждение

Неотъемлемой частью деревянной лестницы являются ограждения – они не только делают конструкцию безопасной, но и являются ее основным дизайнерским элементом, способным придать всему устройству неповторимую уникальность. Состоят ограждения из:

• Поручней;
• перильных стоек различной формы;
• балясин, устанавливаемых между стойками.

Балясины принято делать резными и придавать им необычные формы. Гнезда в тетивах под балясины, а также гнезда в балках перекрытий под стойки делают на любом этапе работ по сборке деревянной конструкции.

Частью ограждения считается также балюстрада – ограждение проема в междуэтажном перекрытии. Как правило, она выполняется в том же стиле и той же высоты, что и перильное ограждение.

Подведем итоги

Сборка лестниц из дерева производится по определенным стандартам. Все зависит от размеров, параметров и самой конструкции. От правильного и последовательного монтажа в результате будет зависеть прочность и долговечной всей сборки, так как на каждом этапе работ необходимо быть предельно внимательным.

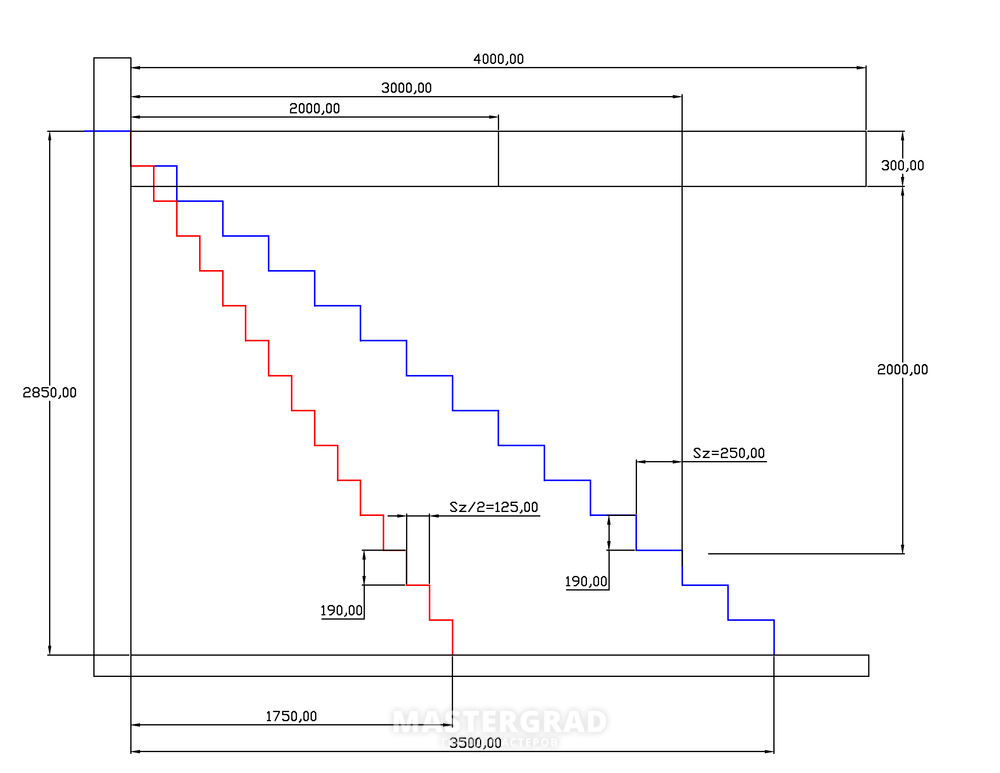

Расчеты лестницы «Гусиный шаг»

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Ошибки проектирования лестницы в деревянном доме.

ЖИВИ В СВОЕМ ДОМЕ 3 год назад

ый квартал» — Новорязанское шоссе, 14 км https://kp-bor.ru/ =============================================== + по России звонки бесплатно + Москва и Московская область + Санкт-Петербург, Невский пр., д. 22 + 7 (831) 280-81-11 Нижний Новгород, ул. Б.Покровская, 9Б ===================================================== Цена коттеджа из клееного бруса проект СП 265: https://goo.gl/QrgA8H Поделиться этим видео: https://www.youtube.com/watch?v=vz77eJL1Lto ======================================== Все ОТЗЫВЫ о домах и строительной компании ГУД ВУД https://goo.gl/slHOZv На сайте ООО «ГУД ВУД» https://www.gwd.ru/buyer/video-reviews/ — отзывы клиентов, отзывы партнёров, отзывы заказчиков

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу. Место для вырезки пазов лучше отмечать при помощи уровня

Место для вырезки пазов лучше отмечать при помощи уровня.

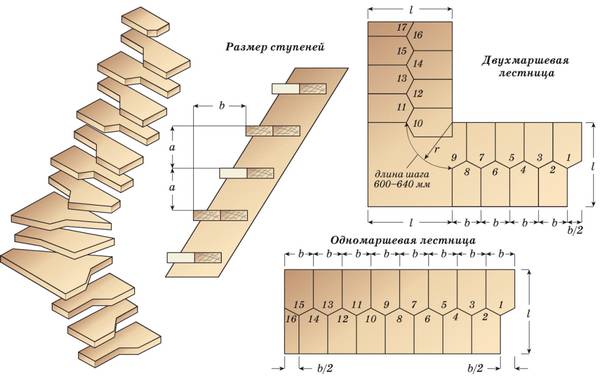

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Виды межэтажных лестниц

Лестницы, располагаемые между этажами, можно поделить в зависимости от их особенностей, на группы по:

• размещению – внутри и снаружи дома, внутри здания на открытые или размещенные в шахте. Лестница на втором этаже в частном доме почти всегда находится внутри строения;
• способу строительства – сборные (из крупных модулей или отдельных деталей), монолитные (железобетонные и бетонные), металлические (с открытым или скрытым металлическим каркасом, обычно выполняются комбинированными), деревянные (самонесущие);
• назначению – основные и вспомогательные, в том числе спасательные и пожарные;
• материалу – бетон и железобетон, кирпич, камень (натуральный и искусственный), металл, стекло, дерево, полимеры, комбинированные;
• по типу монтажа – консольные (вмонтированные в стену с помощью венцов или непосредственно ступеней); на одном или нескольких косоурах, тетивах, на больцах (специальные детали, скрепляющие ступени в цельную конструкцию), подвесные на тросах;
• по типу ступеней – с подступенком, без подступенка, с частично закрытым просветом между ступенями;
• по количеству и форме лестничных маршей – прямые одно- или многомаршевые (обычно двухмаршевые), поворотные (в виде букв Г, П, S, спирально-винтовые, четверть- и полуоборотные, круговые, криволинейные, комбинированные;
• по наличию лестничных площадок – отсутствуют или имеются (одна, две, три и более);
• по форме ступеней – прямые, забежные (винтовые и поворотные), «гусиный (утиный) шаг» (ступени расположены симметрично относительно линии хода), комбинированные;
• стационарные и раскладные (распашные, сдвижные).

Выбор конкретного вида межэтажной лестницы зависит от площади свободного пространства для сооружения, удобства размещения конкретной разновидности и надежности ее крепления. Необходимо также учитывать вопрос, как сделать перила для лестницы – их наличие обязательно в жилых и общественных помещениях. Мы подготовили для вас отдельную статью про строительство забежной лестницы своими руками. Здесь более детально описаны все нюансы, связанные с этим видом конструкции лестниц.

Виды лестниц

Определяясь с типом лестницы, важно иметь в виду вес конструкции: для легких строений каркасного типа, деревянных домов монолитные модели из железобетона или массивного металла неуместны, поскольку создают избыточную нагрузку на основание постройки. Устанавливать легкие деревянные, комбинированные и металлокаркасные варианты можно в любых строениях. Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме)

Выбор раскладной лестницы имеет смысл при редком посещении этажа (например, технический этаж многоквартирного здания или чердак в частном доме).

Компактность лестницы имеет значение в малогабаритных частных домах, но установка таких моделей ограничена физическими возможностями пользователей. При наличии в семье пожилых людей с проблемами координации и маленьких детей желательно выбрать традиционный вариант. Если разбирается вопрос, как сделать лестницу на дачу, можно использовать более крутые и компактные модели при условии их редкой эксплуатации.

Лестница «гусиный шаг» на чердак

Участник нашего портала с ником 9900Yuri_D сделал, как он говорит, «крутую, но удобную лестницу на чердак».

9900Yuri_D

Все определяют габариты проема, куда должна поместиться лестница. Есть формулы расчета лестниц, есть калькуляторы, но в итоге мы отталкиваемся от архитектурных ограничений.

В данном случае параметры лестничного проема:

• ширина – 60 см,
• высота -2 м (и еще -60 см до первой ступени),
• глубина -2м (и еще нужно выкроить место для входа на лестницу).

Альтернативой, как говорит автор лестницы, тут мог быть только лифт.

В данной конструкции обращает на себя внимание явно недостаточная и небезопасная толщина ступеней (24мм вместо рекомендуемых 35мм), но в ближайшем будущем ступени будут усилены накладками из многослойной фанеры

Лестница утиный шаг: это практично

Современные производители готовы представить своим потребителям огромный ассортимент лестниц, которые отвечают всем требованиям покупателя. Вариантов просто не счесть. Среди них:

1. Прямые;
2. Криволинейные;
3. Поворотные;
4. Винтовые;
5. Комбинированные;
6. Забежные.

Одной из самых удивительных является лестница «утиный шаг». Своё название «утиный шаг» она приобрела благодаря оригинальной форме ступеней (смотрите фото), каждая из которых представляет собой букву Г. Такая форма оказывает влияние на динамику восхождения по ней.

Лестница «утиный шаг» в доме

Компактность лестницы позволяет использовать эту конструкцию даже в небольшом дачном домике. Дети, безусловно, будут в восторге, если в детскую комнату будет вести именно такая лестница.

Эксплуатация удобна, однако требует соблюдения мер предосторожности. Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень

Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень

А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда

Эта лестница «утиный шаг» имеет две составляющие – ступени и тетивы – несущие балки, к которым крепятся ступени. Специфика подъёма или спуска по такой лестнице заключается в шаге через ступень. А градусная мера угла наклона составляет около 70 градусов. Такая конструкция будет наиболее актуальной в помещениях с небольшой площадью, тем более что сделать её своими руками не составит большого труда.

Некоторые нюансы использования лестницы «утиный шаг»

Подъём или спуск человека по лестнице подразумевает под собой надёжную опору для одной ноги, поэтому ширина проступи одной стороны ступени должна быть достаточно широкой и комфортной.

Такой вид проступи позволяет сэкономить пространство, что создаёт дополнительные возможности её использования.

Удачный проект такой лестничной конструкции (фото) во многом зависит от первой ступени

Стоит обратить внимание на тот факт, что поворот лестницы должен смотреть в противоположном направлении от ноги, на которую производится опора

Самостоятельное изготовление лестницы «утиный шаг»

1. Подбор тетив – это первоначальный этап изготовления конструкции. Лучшим вариантом станут доски из сосны не менее 40 мм толщиной. Под несущие балки необходима доска шириной 15 см, так будет удобнее крепить ступени к тетивам. Длина таких досок высчитывается следующим образом: высоту поделить на синус предполагаемого угла наклона.
2. Для ширины проступи наиболее оптимальным считается размер в пределах 25 см при 65 градусном наклоне. Цельный массив для ступени предпочтительней, но в случае отсутствия широкой доски можно применить метод склеивания ПВА-Моментом.
3. Рассмотрим такой пример: вы имеете доску, ширина которой составляет 150 мм, но для необходимой проступи требуется 225 мм. Для этого нужно воспользоваться циркулярной пилой и распустить часть досок пополам, после чего доработать вручную. Каждая ступень будет состоять из двух деталей: доска имеющейся ширины с фиксированной длиной и элемент, дополняющий цельную часть. Чтобы добиться более надёжного соединения доски скрепляют шурупами.
4. Обработанные при помощи рубанка торцы двух соединяемых деталей подготавливают следующим образом: в маленькой детали высверливаются отверстия с внешней стороны чуть больше 1 см, чтобы её диаметр совпадал с головкой шурупа. Затем наносят клей, соединяют элементы и вворачивают шурупы. А позже деревянными пробками скрывают отверстия.
5. Чтобы прикрепить готовые ступени к несущим балкам своими руками используется тот же метод крепления шурупами. Только мест соединения должно быть не меньше двух.

Готовую лестницу для длительного срока службы следует обработать септиками и только после этого покрасить, как показано на видео. Желательно использовать для предварительной обработки такие средства, которые способны сохранять фактуру древесины. И покраска после этого может не понадобиться.

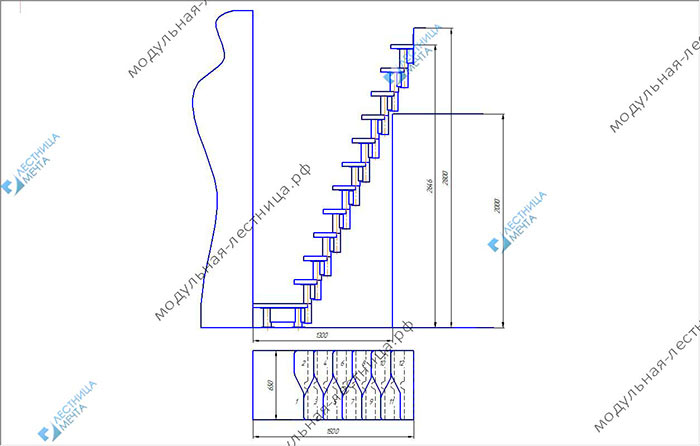

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Ступени лестницы могут быть различной формы, расчет параметров необходимо проводить с учетом всех внешних факторов. Стяжка элементов необходима только для конструкции на косоурах, таким образом, все деревянные элементы будут надежно закреплены.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Статья по теме: Табурет с трансформацией в лестницу – универсальный стул или два предмета в одном

Самодельная лестница ничем не уступает готовым модульным решениям Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Изготавливаем лестницу утиный шаг самостоятельно

Инструкция состоит из таких этапов:

1. Проведение расчетов:
   • Измерьте высоту потолка. К примеру, высота равна 3 м.
   • Длина лестничной «подошвы» должна составлять около половины от высоты, то есть полтора метра.
   • Измерьте расстояние от верхней точки предполагаемой лестницы до первой ступеньки, чтобы узнать длину лестничного полотна.
   • Длина ступени – 18 см. Для получения их количества необходимо разделить длину полотна на размер одного элемента. Если ширина ступени – 70 см, то с одного края делается вырез, длиной 35 см и глубиной 10 см.
2. Соответственно проведенных расчетов закажите детали лестницы в специализированной фирме или изготовьте их самостоятельно.

Установка конструкции на тетивах.

1. Сборка конструкции:
   • Установите тетивные балки, закрепив их при помощи дюбелей на стене и на полу.
   • Поставьте проступи в предназначенные для них прорези, закрепляя их саморезами.
   • Монтируем ограждение. Сначала необходимо установить балясины, которые крепятся к проступям и тетиве посредством саморезов. После этого устанавливаются промежуточные стойки.
   • Теперь нужно установить крайние столбы, которые прикрепляются к стене при помощи анкеров.
   • Поверх балясин устанавливаем перила.

Деревянная конструкция.

Конструкция гусиный шаг: основные элементы

В независимости от материала и типа подъемный марш состоит из следующих элементов:

• Тетивы, больцы либо косоур.
• Крепежей и ступенек.
• Балясины.
• Поручней.
• Дополнительной стяжки.

Самба ( так ещё называют эту конструкцию) бывают прямого или поворотного типа на тетивах, косоурах или больцах. При применении косоур ступени лестницы крепятся к специально выпиленным выступам в несущих балках. Опоры балюстрады при этом располагаются на самих ступенях. По форме косоуры для такой лестницы достаточно сложны в исполнении, имеют различные профили выступов, поэтому выполняются по заранее подготовленному шаблону.

Ступени лестницы на тетивах устанавливают в пазы боковых с глубиной паза 2-3 см. Пазы размечаются по лекалу с соблюдением порядка чередования ширины ступеней. Усилить такую конструкцию можно при помощи деревянных или металлических стяжек, расположенных под ступеньками. Перила закрепляют на тетивах, примеряя по месту балясины и срезая их под углом. Больцы — это крепежи, выступающие в качестве несущего элемента. Они стягивают ступени и принимают нагрузку. Их местоположение зависит от формы ступенек. Конструкция с больцами является самой сложной в исполнении.
