МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. В зависимости от состава и назначения краски выпускаются следующих марок: ВД-ВА-224 — на основе гомополимерной поливинилацетатной дисперсии для работ внутри помещений, а также помещений с повышенной влажностью (кухни, ванные комнаты, туалеты); ВД-КЧ-26А, ВД-КЧ-26 — на основе стиролбутадиенового латекса для работ внутри помещений (краска марки ВД-КЧ-26А — с применением двуокиси титана, краска марки ВД-КЧ-26 — литопона); ВД-АК-111, ВД-АК-111р — на основе сополимерной акрилатной дисперсии для наружной и внутренней окраски зданий и сооружений (ВД-АК-111р применяется для получения рельефной краски); ВД-КЧ-183 — на основе водных дисперсий синтетических полимеров, для наружной окраски зданий и сооружений и отделочных работ внутри помещений (кроме поверхностей, подвергаемых интенсивному мытью); ВД-КЧ-577 — на основе водных дисперсий синтетических полимеров для окраски плодовых, декоративных деревьев, кустарников с целью повышения их зимостойкости, предохранения от солнечных ожогов, защиты от грызунов и замазывания ран.
1.2. Водно-дисперсионные краски должны изготовляться в соответствии с требованиями настоящего стандарта по рецептурам и технологическим регламентам, утвержденным в установленном порядке.
1.3. Характеристики
1.3.1. Краски должны соответствовать требованиям и нормам, указанным в табл.1.
Таблица 1
| Наимено- вание показателя | Норма для марок | Метод испытания | ||||||
| ВД-ВА-224 | ВД-КЧ-26А | ВД-КЧ-26 | ВД-АК-111 | ВД-AK-111р | ВД-КЧ-183 | ВД-КЧ-577 | ||
| ОКП 23 1611 1001 | ОКП 23 1621 0201 | ОКП 23 1621 0101 | ОКП 23 1631 0101 | ОКП 23 1632 0243 | ОКП 23 1621 0401 | ОКП 23 1621 0500 | ||
| 1. Цвет пленки краски: | Должен находиться в пределах допускаемых отклонений, установленных образцами (эталонами) цвета “Картотеки” или контрольными образцами цвета | По п.4.3 | ||||||
| белый | Должен находиться в пределах допускаемых отклонений, установленных контрольными образцами | — | Должен находиться в пределах допускаемых отклонений, установленных контрольными образцам | |||||
| бледно- фисташковый | — | — | — | — | 345, 346 | — | ||
| 2. Внешний вид пленки | После высыхания краска должна образовывать пленку с ровной однородной матовой поверхностью | По п.4.3 | ||||||
| 3. Массовая доля нелетучих веществ, % | 53-59 | 52-57 | 56-61 | 52-57 | 47-52 | 52-57 | 55-60 | По ГОСТ 17537 и п.4.4 настоящего стандарта |
| 4. рН краски | 6,8-8,2 | Не менее 9,0 | Не менее 9,0 | 8,0-9,0 | 7,5-9,5 | Не менее 8,0 | Не менее 6,5 | По п.4.5 |
| 5. Укрывистость высушенной пленки, г/м, не более | 120 | 140 | 210 | 100 | 80 | 120 | 180 | По ГОСТ 8784, разд.1, 2 и п.4.6 настоящего стандарта |
| 6. Стойкость пленки к статическому воздействию воды, при температуре (20±2) °С, ч, не менее | 12 | — | — | 24 | 24 | 24 | — | По ГОСТ 9.403, метод А и п.4.7 настоящего стандарта |
| 7. Морозо стойкость краски, циклы, не менее | 5 | 5 | 5 | 5 | 5 | 5 | 5 | По п.4.8 |
| 8. Условная светостойкость (изменение коэффициента диффузионного отражения), %, не более | — | — | — | 5 | 5 | 5 | — | По ГОСТ 21903, метод 2 и п.4.9 настоящего стандарта |
| 9. Степень перетира, мкм, не более | 30 | 70 | 70 | 60 | 60 | 60 | 60 | По ГОСТ 6589* |
| 10. Время высыхания до степени 3 при температуре (20±2) °С, ч, не более | 1 | 1 | 1 | 1 | 1 | 1 | 1 | По ГОСТ 19007 |
_______________ * На территории Российской Федерации документ не действует. Действует ГОСТ Р 52753-2007. — Примечание изготовителя базы данных. (Измененная редакция, Изм. N 1).
1.3.2. Дополнительные характеристики красок приведены в приложении 1. (Введен дополнительно, Изм. N 1).
1.4. Упаковка — по ГОСТ 9980.3.
1.5. Маркировка — по ГОСТ 9980.4 с нанесением манипуляционного знака «Ограничение температур» по ГОСТ 14192. (Измененная редакция, Изм. N 1).

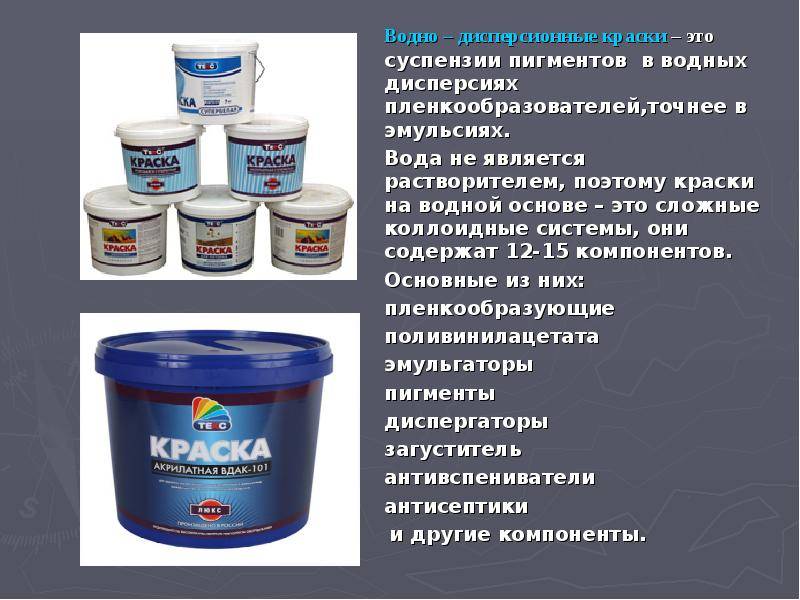

Особенности материала
Перед покупкой необходимо изучить некоторые основные показатели этого состава:
- Вязкость – это характеристика вещества, которая определяется степенью концентрации в краске воды. Измеряется показатель вискозиметром. Для работы валиком или кисточкой вязкость должна составлять 40–45 Ст. Если состав будет наноситься посредством краскопульта, то не более 25 Ст.
- Что касается расхода, здесь нельзя сказать однозначно. Средний показатель составляет 180 мл на один квадратный метр. Но это количество может меняться в зависимости от особенностей обрабатываемой поверхности, используемых инструментов и качества краски. Удельный вес материала составляет 1,4 кг/л.
Расход любой краски при первом нанесении примерно на 30 % выше, чем при последующих
- Время высыхания колеблется от 2 часов до суток. Такая разница объясняется тем, что во влажных помещениях и без должной вентиляции вода испаряется менее интенсивно. Рекомендуемая рабочая температура составляет 20 градусов тепла, а влажность воздуха – 70%.
- Срок годности водоэмульсионных красок ограничивается 24 месяцами со дня производства. После открытия краску следует хранить в темном прохладном месте и не допускать ее замерзания.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2.1. Водно-дисперсионные краски пожаровзрывобезопасны.
2.2. При производстве, испытании и применении красок должны соблюдаться требования пожарной безопасности и промышленной санитарии по ГОСТ 12.3.005.
2.3. Все работы с краской должны проводиться в помещениях, снабженных приточно-вытяжной вентиляцией, обеспечивающей состояние воздуха рабочей зоны в соответствии с ГОСТ 12.1.005.
2.4. Предельно допустимые концентрации и класс опасности паров мономеров и компонентов красок приведены в табл.2.
Таблица 2
| Наименование компонента | Предельно допустимая концентрация, мг/м* | Класс опасности | ||
| в воздухе рабочей зоны производственного помещения | в воде водоемов | в атмосфере | ||
| Дисперсия поливинилацетатная: | ||||
| по винилацетату | 10 | 0,2 | 0,15 | 3 |
| по ацетальдегиду | 5 | 0,2 | 0,01 | 3 |
| по дибутилфталату | 0,5 | 0,2 | — | 2 |
| Латекс бутадиеннитрильный: | ||||
| по акрилонитрилу | 0,5 | 2,0 | 0,03 | 2 |
| Латекс стиролбутадиеновый: | ||||
| по стиролу | 30/10 | 0,1 | 0,003 | 3 |
| Эмульсия МБМ-5с: | ||||
| по метилметакрилату | 10 | 0,01 | 0,1 | 3 |
| по бутилакрилату | 10 | 0,01 | — | 3 |
| по метакриловой кислоте | 10 | 1,0 | — | 3 |
| Этиленгликоль | 5 | 1,0 | — | 3 |
| Тиурам: (тетраметилтиурам дисульфид) | 0,5 | 1,0 | 0,006 | 2 |
| Аэросил | 1,0 | — | — | 3 |
| Пентахлорфенолят | 0,1 | 5,0 | 0,001 | 1 |
| Уайт-спирит | 300 | — | — | 4 |
| Титана диоксид | 10 | — | — | 4 |
________________ * Вероятно ошибка оргинала. Следует читать: мг/м. — Примечание изготовителя базы данных.
2.5. Вредные вещества, входящие в состав краски, оказывают токсическое действие на кроветворные органы, нервную систему, кожу, слизистые оболочки глаз и дыхательных путей. Высушенное покрытие не оказывает вредного воздействия на организм человека.
2.4, 2.5 (Измененная редакция, Изм. N 1).
2.6. Лица, связанные с изготовлением, испытанием и применением красок, должны быть обеспечены специальной одеждой и средствами индивидуальной защиты по ГОСТ 12.4.011 и ГОСТ 12.4.103.
2.7. Контроль за соблюдением предельно допустимых выбросов (ПДВ) в атмосферу, утвержденных в установленном порядке, должен проводиться в соответствии с ГОСТ 17.2.3.02.
