Как выбрать короба для вентиляции пластиковые

Как спрятать вентиляционный короб на кухне?

Короб легче всего спрятать с помощью таких же материалов, которыми отделывается основная часть кухни. Если грамотно подобрать материалы и расставить освещение, то даже большая конструкция может стать незаметной.

Если замаскировать короб никак не удается, можно его украсить картинками, семейными фотографиями, магнитиками из разных стран или, например, вилками, ложками и другими мелкими кухонными аксессуарами.

Если выступ короба большой и расположен не слишком далеко от стены, то можно заполнить это пространство стиральной машинкой, полками или небольшим шкафчиком.

Разработать дизайн кухни с вентиляционным коробом без каких-либо навыков вряд ли получится. Это может занять немало времени, ведь для начала придется посмотреть ряд проектов, выполненных дизайнерами помещений, чтобы понять, как именно можно закрыть или замаскировать короб.

Затем придется также подумать о том, какие потребуются материалы, и как они будут сочетаться с теми, которые используются для отделки других поверхностей на кухне.

Места на кухне редко бывает много. А когда стену «разрывает» вентиляционный короб, стояки или несущий пилон, места становится ещё меньше. Попробуй втисни гарнитур: короб на кухне может располагаться где угодно — хоть в углу, хоть по центру стены. Демонтировать его нельзя, а уменьшить сложно (всё зависит от конструкции шахты и в любом случае придётся получать разрешение).Объясняем, как в рамках закона работать с вентиляционным коробом или любым другим выступом на кухне.

Кухня с вентиляционным коробом в углу + линейная планировкаПланировка кухни с вентиляционной шахтой доставляет меньше всего проблем, если выступ расположен в углу, а вам достаточно гарнитура в одну линию. В этом случае выступ формирует что-то вроде большой ниши, которую и заполнит кухня. Если глубина короба больше глубины гарнитура, его даже не обязательно прятать — достаточно выкрасить в цвет стен, чтобы сделать менее заметным.

Другое дело, если короб в углу маленький и узкий. Чтобы не терять место, выступ, как правило, частично закрывают гарнитуром: в этом случае заказывать и вырезать столешницу нужно под чистовые размеры, а внутреннее наполнение ящика планировать с учётом выступа.

Вентиляционный короб в углу + угловой гарнитурВторой распространённый вариант дизайна кухни с коробом — угловой гарнитур, который примыкает к выступу с двух сторон. С квадратным коробом сопоставимой с кухней глубины это просто и относительно экономно: вам просто придётся заказать две линии шкафов и две столешницы.

Немного сложнее, если короб выступает относительно стены на каких-нибудь 15 сантиметров. Такую стену можно просто надстроить и получить кухню с четырьмя стандартными углами — для неё всегда проще (и дешевле) подобрать кухонный гарнитур. Другое дело, если кухня маленькая и каждый сантиметр на счету: в этом случае короб можно обогнуть гарнитуром и частично скрыть выступ за фасадами. Ящики в углу окажутся неглубокими, иной раз буквально по диаметру кружки или баночек для специй. Но на небольшой кухне и это хорошо.Кухня с двумя ярусами шкафов маскирует выступ лучше, но и обойдётся дороже. Зато от короба останется видимой только центральная часть.

Форма и размеры короба могут быть разными. Как обыграть выступ на кухне, если у него в основании — не квадрат, а прямоугольник? У вас по-прежнему два варианта: либо «обходить» выступ заказным гарнитуром, либо немного разнести две части Г-образного гарнитура (как на фото проекта от Ирины Крашенинниковой).Кстати, вентиляционный короб на кухне проблематично только уменьшить. А вот увеличить (надстроить гипсокартоном) — всегда пожалуйста. К такому решению иногда прибегают при установке угловой кухни, чтобы глубина короба и гарнитура были равны и хорошо стыковались. Но в целом гнаться за симметрией необязательно — если стены и мебель на кухне оформлены в похожей гамме.

Декор вентиляционного короба на кухне: скрыть или показатьЗависит от планировки кухни и размеров короба. Если выступ расположен сбоку и отделен от рабочей поверхности колонной (как на фото проекта от студии New Wave Interior), проще всего оформить его в цвет стены.

Другое дело, если выступ оказывается по центру и стыкуется со столешницей: в этом случае его важно защитить от брызг. Для незаметной маскировки можно использовать керамогранит большого формата или закалённое стекло, которое переходит с фартука на выступ: такие материалы проще нарезать и аккуратно оформить стыки

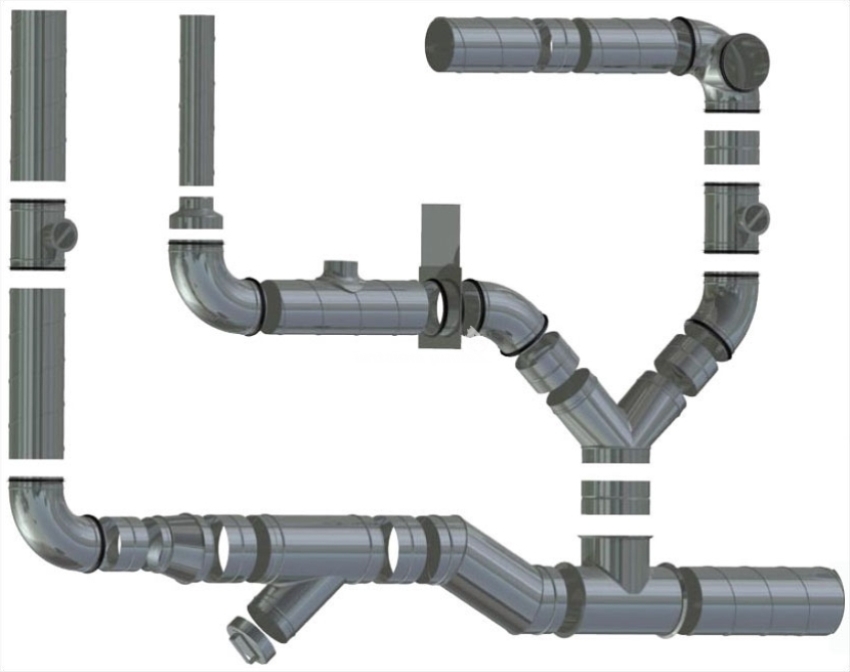

Разновидности пластиковых вентканалов

По своим конструктивным особенностям пластиковые воздуховоды разделяются на несколько видов:

• Круглые в сечении. Используются для монтажа подвесных вентсистем.
• Прямоугольные. По эксплуатационным характеристикам и области применения не отличаются от круглых воздухопроводов аналогичного диаметра. Различия состоят в технологии производства.
• Гибкие. Изготавливаются из гофрированного пластика, который позволяет повторять рельеф помещения, не используя на изгибах и в углах дополнительных фасонных элементов.

Различаются полимерные трубы и по составу материала. Обычно они производятся из следующих видов пластмасс:

• поливинилхлорид,
• фторопласт,
• полиэтилен,
• полипропилен.

Все эти материалы имеют небольшие различия в диапазоне предельных температур и стойкости к механическим воздействиям.

Особенности выбора полимерного вентиляционного короба для вентиляции

Перед тем как купить пластиковые короба для вентиляции, следует определиться с назначением, видом и мощностью системы вентиляции. Полимерные воздуховоды подбираются на основании мощности вытяжки, специфики планировки и дизайна помещения. Эффективность работы всей системы зависит не только от правильного проведения монтажа с соблюдением всех основных критериев, но и от верного выбора площади поперечного сечения и формы канала.

Сечение трубы для пластикового короба подбирается на основании максимального объема загрязненного воздуха, который должен пройти через систему со скоростью 3-7 м/с. Данная величина должна быть равной или немного превышать размер выходного патрубка вытяжки.

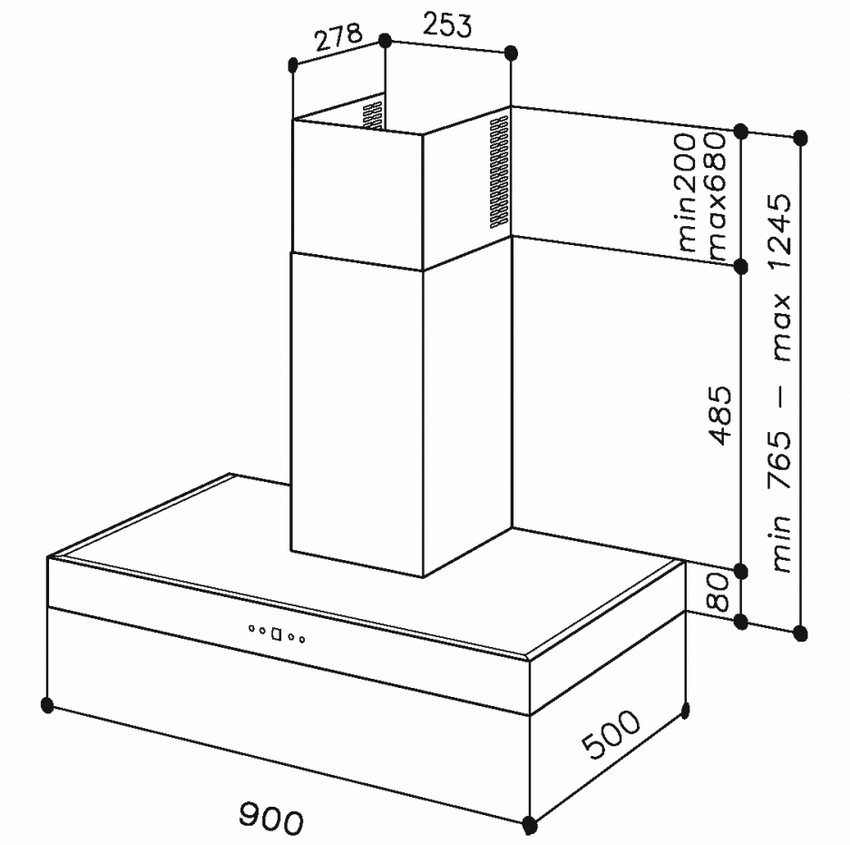

Схема размеров пластикового короба для вытяжки

Если сечение подобрано слишком большое, работающая система вентиляции будет создавать лишний гул. К тому же это приведет к нецелесообразному денежному вложению и трудоемкости монтажных работ.

В случае маленького сечения воздуховода производительность вытяжки будет снижена, благодаря возрастающей нагрузки на механизм. Это приведет к уменьшению циклов воздухообмена в помещении, возникновению вибрации в системе и увеличению затрат электроэнергии.

Выбор формы вентиляционного короба зависит от личных предпочтений и дизайна кухни.

Использование различных материалов

Стильный короб из нержавейки не нужно прятать

Короб для вытяжки изготавливают из самых различных материалов. Для маскировки труб применяются металлические заготовки, современные пластики, а также дерево и гипсокартонные листы (или МДВ). При выборе подходящего материала следует учесть, что маскирующая конструкция используется не только в декоративных целях. Одновременно с этим она обеспечивает существенное снижение шумов от работающего электродвигателя. Кроме того, подбираемые структуры должны удовлетворять следующим требованиям:

• приятный эстетичный вид;
• стойкость к изменению влаги и температуры;
• устойчивость к химическим воздействиям и ультрафиолетовому излучению;
• простота очистки от пыли, жира и других загрязнений.

Конструкции из пластика отличаются легкостью и собираются очень быстро. При этом сам материал хорошо обрабатывается, но имеет ряд недостатков: тускнеет со временем, легко подвергается механическим деформациям.

Короба, изготовленные из нержавейки, привлекают внимание пользователей своей прочностью и оригинальным дизайном, совсем не меняющимся с течением времени. К минусам этого материала относятся значительный вес и высокую цену

Древесные короба после предварительной обработки поверхностей гармонично сочетаются с лицевыми панелями кухонного гарнитура, сделанного под дерево.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м³/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м³/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х L_norm, где

L – мощность приточной вентиляции, м³/ч;

N – число людей;

L_norm – нормированное значение расхода воздуха на человека (типовое – 60 м³/ч, в состоянии сна – 30 м³/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м³/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м²;

H – вертикальные размеры помещения (высота), м².

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м³/ч;
• коттеджи – 500-2000 м³/ч;
• офисы – 1000-10000 м³/ч

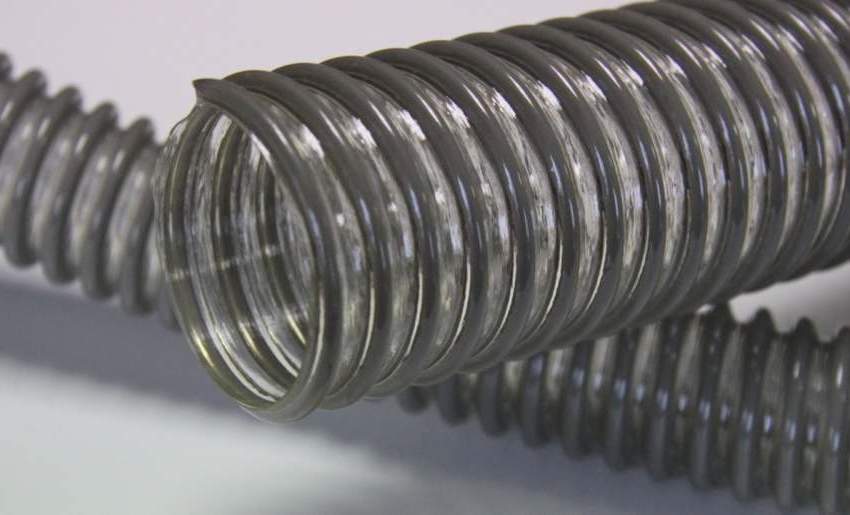

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Статья по теме:

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

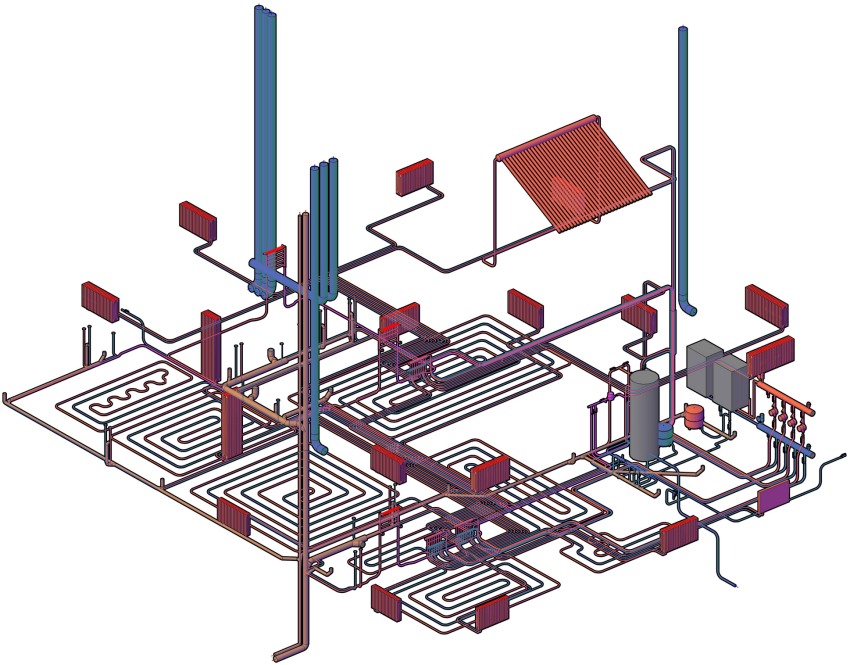

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

S_c = L х 2,778 / V, где

S_c – расчетный размер сечения провода, см²;

L – расход воздуха, м³/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см²;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Установка короба

Остановив свой выбор на вытяжном пластиковом коробе, необходимо провести определенные подготовительные работы для его установки.

К ним можно отнести:

1. Составление проекта воздуховода.
2. Выбор и закупку материала.
3. Подготовку инструмента.

Составление проекта

Изготовление проекта такой несложной конструкции, как воздуховод, не составит большого труда. Для этого хватит 1-2 листов бумаги и 20-30 минут времени.

Рисуется схема прохождения воздушной магистрали, на которой учитывается:

• метраж каждого вида канала;
• количество и вид колен, соединителей, переходов и тройников;
• вид и размер настенной пластины;
• количество держателей и крепежного материала.

После определения потребности материала можно приступать к покупке.

Закупка материала

Несмотря на то, что строительные магазины располагают большим выбором товара, далеко не во всех можно приобрести полный перечень необходимого. Цены на совершенно одинаковые изделия могут довольно сильно отличаются. Поэтому, рекомендуется перед походом за товаром внимательно ознакомиться с сайтами магазинов города. Это позволит сэкономить время и деньги.

Выбор и покупка

Приобретать следует комплект изделий одного производителя. В этом случае, дополнительные элементы и вентиляционные пластиковые короба размеры имеют наиболее соответствующие друг другу размеры.

При приобретении материала стоит обратить внимание на такие нюансы:

• наличия сертификата качества на товар;
• отсутствие механических повреждений на изделиях;
• геометрическую правильность форм коробов и комплектующих;

Надежность соединения отдельных деталей можно проверить непосредственно в магазине. Детали должны входить в пазы туго, но без усилий.

Инструменты

Даже такая простая работа, как установка пластикового короба для вентиляции, требует наличия минимального набора инструментов.

В этот набор входят:

• перфоратор;
• ножовка по металлу;
• рулетка;
• строительный уровень;
• маркер или карандаш.

Подготовив и проверив исправность инструмента, можно приступать к монтажу воздуховода.

Монтаж вентиляционного пластикового короба

Воздушную магистраль можно разместить 2 способами. Самым распространенным является ее укладка на мебель. Если монтаж происходит на кухне, то воздуховод просто укладывается на подвесные шкафы. Свободный ход соединений позволяет точно отрегулировать размеры пластикового короба для вытяжки.

Если укладка короба на мебель невозможна, то проводится его прокладка по стенам или потолку.

В этом случае порядок действий следующий:

• на вытяжку устанавливается соответствующий пластиковый переход;
• на стене закрепляется настенная пластина;
• отмеряется и отпиливается вертикальный фрагмент короба с учетом его крепления в пазах верхнего и нижнего переходов;
• вертикальный отрезок короба вставляется в вытяжку, на него крепится угол;
• отмеряются, выпиливаются и соединяются муфтами (если секций несколько) горизонтальные фрагменты воздуховода;
• после подгонки одного горизонтального прогона, проводится его закрепление на поверхности с помощью держателей;
• изготавливается следующий прогон воздушного канала, вставляется в пластиковый угол и крепится держателями;
• воздуховод вставляется в настенную пластину.

Работа окончена. Теперь помещение будет избавлено от запахов и сырости.

Пошаговый монтаж вытяжки и вентиляционной трубы на кухне

Монтаж вытяжной вентиляции на кухне следует выполнять по следующему алгоритму:

1. Рассчитать необходимую производительность вентиляции. Для этого потребуется узнать общий объем кухни.
2. Приобрести вытяжку. Желательно, чтобы выходной диаметр раструба в ней соответствовал диаметру выходного отверстия вентиляции в стене.
3. Составить план-схему прокладки труб под вытяжку. Необходимо делать её протяжность минимальной, по возможности не использовать коленные переходы (один будет обязательно – у вентиляционного отверстия в стене).
4. Установить вытяжку над плитой. Оптимальная высота – 2,2 – 2,4 метра от пола или 1,2 метра от самой плиты (при её условной высоте в 1 метр).
5. Подвести трубопровод по ранее составленной схеме.
6. Установить клапан обратного хода, переходники, закрепить трубы с помощью хомутов.
7. Проверка герметичности системы. Отсутствие движения воздуха на швах можно определить с помощью небольшой газетной бумажки. Если трубы стальные или алюминиевые, то с помощью горящей свечки.

Вариант маскировки вентиляционного канала в гипсокартонный короб. Не сильно удорожает всю конструкцию, но дизайн кухни при этом не будет испорчен

Итого, под вытяжку оптимальный вариант – это трубы круглого сечения. Если позволяют финансы, то можно покупать стальные трубы такой же конструкции. Гофрированные используются лишь при необходимости максимально сэкономить на обустройстве кухни. Самый распространенный диаметр труб под вытяжку – от 100 до 240 мм (производятся с шагом в 10 мм).

Предназначение воздуховодов

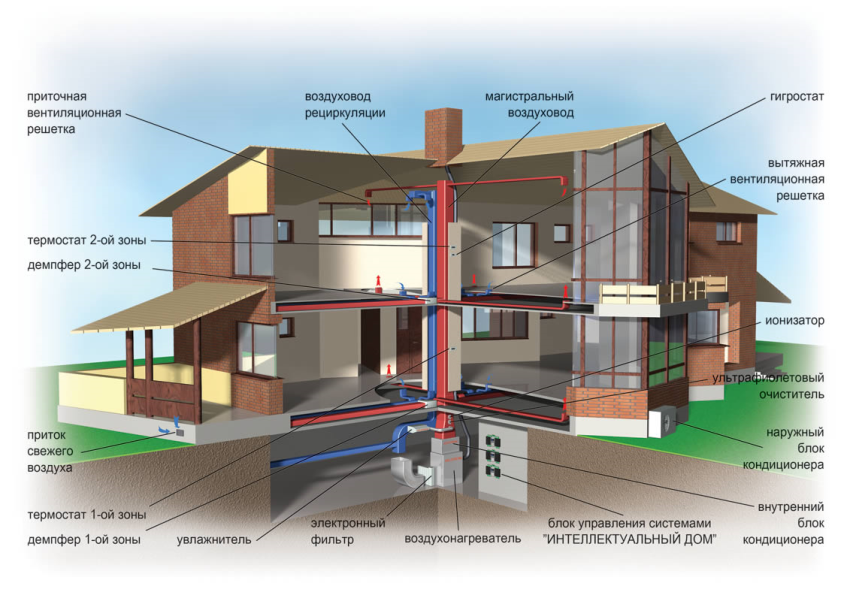

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

• Воздушном отоплении.
• Кондиционировании воздуха.
• Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

1. Установка пластикового перехода на вытяжку.
2. Закрепление настенной пластины.
3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
6. Вставка воздуховода в настенную пластину.

https://youtube.com/watch?v=NBTsJcOpEWU

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

Итоги и выводы

Пластиковые короба для вентиляции обладают массой преимуществ перед воздуховодами из других материалов. Они выпускаются разных форм, размеров и расцветки, что позволяет с легкостью подобрать их под любой интерьер.

Они легкие, гибкие, стойкие к химическому воздействию и при этом совсем недорогие. Спроектировать систему вентиляции, а также приобрести все ее части и смонтировать можно самостоятельно, не прибегая к услугам специалистов.

Но стоит понимать, что пластик слишком чувствителен к высоким температурам и горюч, к тому же выделяет токсические вещества при нагревании. Поэтому в некоторых ситуациях лучше устанавливать более устойчивые металлические аналоги.
