Создание каркаса из металлопрофиля под гипсокартон

Как подобрать метизы: особенность

Для фиксации профиля к черновому основанию необходимы дюбель-гвозди или анкер-клины. Выбор зависит от материала –бетон, кирпич, газобетон.

Дюбель-гвозди есть 2 видов – распорные и универсальные. Применение зависит от вида чернового материала. Есть также различия по монтажу: ручная и монтажным пистолетом.

Все выпускаемые дюбель-гвозди имеют оцинкованное покрытие.

Применение анкер-клина. Изготовлен из стали, покрыт оцинковкой. Анкер-клин фиксируют в материале, не имеющем пустоты:

• Жб-перекрытие на потолке между квартирами;
• залитый пол бетоном в частном доме;
• полнотелый кирпич – силикатный, клинкерный;
• пенобетонный блок.

Направляющие профили UW неотъемлемая и важная часть всей конструкции, поэтому они должны быть прочно зафиксированными, нести определенную нагрузку.

Саморезы. Если неправильно подобрать саморезы для металлической конструкции, вся обрешетка будет хлипкой. Обычный саморез с пресшайбой 13-16 мм применяют для крепления профилей друг к другу.

Для крепления профиля к дереву применяют саморезы длиной 25 мм. Они разделены на 2 вида:

1. Фосфатированные – черного цвета.
2. Универсальные – желтого тона.

Для фиксации самореза нет необходимости делать отверстие.

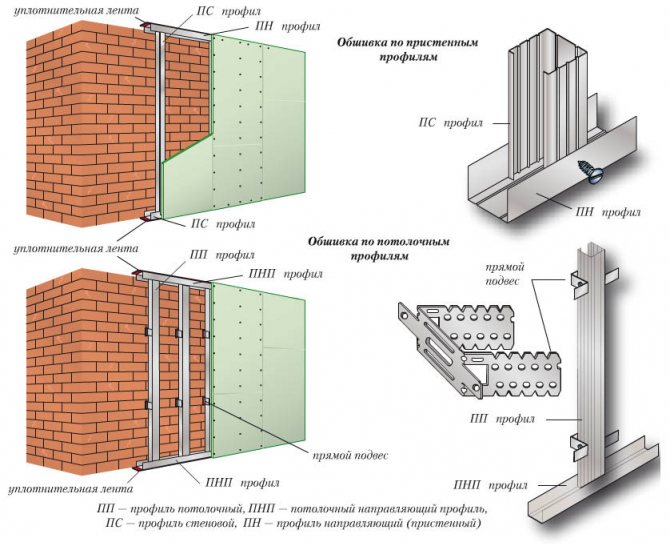

Материал каркаса из металлических профилей

Чем хорош выпускаемый материал для гипсокартона? Стандартной универсальностью. Что бы вы ни планировали строить, перегородку, потолок, нишу, везде используются стандартные профили ( о профилях читать тут и тут), стандартные листы гипсокартона, даже стандартные саморезы. Разница лишь в размерах.

Поэтому для любой конструкции из гипсокартона, используется материал из следующего списка (в скобках я показал маркировку профиля по евро стандартам).

Профиль стоечный, маркировка ПС (CW), пример на фото.

Профиль направляющий, маркировка ПН (UW), пример на фото.

Профиль потолочный ПП (CD), пример на фото.

Профиль направляющий потолочный ПНП (UD), пример на фото.

• ГСП-А (ГКЛ): простой лист, размер 1200×2500÷4000 мм, толщины 9,5; 12,5,15 мм;
• ГСП-Н2 (ГКВЛ): влагостойкий лист, размер тот же;
• ГСП-DFH3IR (ГКЛУ): лист усиленный.
• ГСП-DF (ГКВО): огнестойкий лист, размер тот же, но нет листов 9,5 мм.

Саморезы для скрепления профилей: типы LN, LB (клопы), FN (последние для потолка П131, П231)

Саморезы для крепления листов ГК к профилю: типы TN, TB, MN.

Замечу, что у других производителей (не КНАУФ), например ГИПРОК, размеры профилей такие же, как у КНАУФ, отличается лишь толщина стали и перфорация на стенках и полке профилей.

Кстати у профилей одна стенка и две полки.

Три типа каркаса

Чтобы понять принцип сборки каркасов для гиспокартона рассмотрим три, наиболее используемых каркаса. Это

• Потолочный каркас;
• Для обшивки стены;
• Для перегородок.

Каркас из металлических профилей для потолка

Не существует универсального каркаса для потолка. Выбор конструкции зависит от расстояния, на которое потолок нужно опустить и от размеров комнаты, где делается потолок.

Вариант 1. На прямых подвесах

Каркас потока на прямых подвесах применяется, если нужно опустить подвесной потолок на минимальное расстояние. Длина прямых подвесов позволяет опустить такой потолок на 125 мм (смотрим фото). Справедливости ради замечу, что есть прямые подвесы 50 и 200 мм, которые используются редко, чаще в деревянных домах.

В данном каркасе используются:

• Профили направляющие (ПН);
• Профили потолочные (ПП);
• Прямые подвесы.

Сам каркас делается по схеме указанной на фото.

Вариант 2. На тягах

Если необходимо опустить подвесной потолок ниже 125 мм, то вместо прямых подвесов используется крепление каркаса на тягах и подвесах. Длина тяги подвеса 125-500 мм.

На тягах наиболее популярна конструкция одноуровневого каркаса, в которой на перекрестье профили скрепляются специальным «крабом». Потолок П113.

Сам каркас делается по схеме указанной на фото.

Вариант 3. Двухуровневый каркас на тягах

Двухуровневый каркас на тягах требует большего количества профилей, но является более надежным. В этом каркасе профили не нарезаются, а монтируются целиком один поверх другого, создавая два уровня каркаса. Скрепляются профили двух уровней специальным креплением (соединитель профилей двухуровневый).

Каркас из металлопрофиля для гипсокартона на стену: общая технология работ

Первым делом необходимо определить в каком месте стена имеет максимально большой выступ.

Именно по данной точке при помощи малярного шнура наносят линию на поверхности пола. Данная линия выполняет роль границы для UD-профиля, а точнее для его внутренней части.

Как только линия готова, ее необходимо перенести на потолок, используя уровень и тот же малярный шнур. Таким образом получаем разметку для установки UD.

Производится крепление саморезами и дюбелями. Монтаж осуществляется по периметру.

Выбор типа саморезов и дюбелей производится согласно инструкции, которая часто поставляется вместе с профилями.

Дальнейший шаг – разметка позиций вертикальных профилей. По рекомендациям они должны располагаться на расстоянии около 30 см. Каждая из размеченных линий должна совпадать с осью металлопрофиля.

Таким образом достигается количество, равное 4 на один лист гипсокартона. Это придает прочность конструкции.

Имея вертикальные линии – метки, легко прикручиваются подвесы П-типа с шагом порядка 60 см для дальнейшего закрепления на них CD профилей.

Завершающим этапом является нарезание CD-профилей необходимой длины и вставка их в верхний и нижний металлопрофиль UD-типа. Вертикальные UD играют роль несущих элементов конструкции. Контроль кривизны установки элементов конструкции осуществляется строительным уровнем.

Далее рассмотрим как создать каркас для гипсокартона своими руками в случае установки внутрикомнатной перегородки.

Виды каркасов

Содержание материала

Существует несколько критериев, по которым классифицируют каркасы для подвесных потолков из гипсокартона. Первый и основной – по применяемому материалу.

1. Деревянный каркас. Выполняется из бруса, достаточно редко используется, так как стоит дороже, при этом не обладает высокой прочностью и долговечностью, восприимчив к влаге. Кроме того, для деревянного бруса требуется обязательная обработка антисептиками для защиты от бактерий и гниения и антипиреном – составом, защищающим каркас от воспламенения. Основное преимущество – экологическая чистота.

2. Металлический каркас. Создается из различных профилей. Сравнительно дешев, прочен и долговечен. Технология монтажа на текущий момент отработана, процесс прост и не слишком утомителен. Если гипсокартонный потолок будет создаваться в помещении с высокой влажностью, то используют оцинкованный металлический профиль.

В свою очередь, каркас из металлического профиля делится на два основных подвида.

1. Ячеистый. Состоит из линейных элементов и перемычек, устанавливаемых между ними с одинаковым интервалом и перпендикулярно. Потому каркас и называют ячеистым – профиль и перемычки образуют между собой одинаковые квадратные или прямоугольные ячейки.

2. Поперечный. Здесь каркас состоит из поперечных металлических профилей, закрепляемых в направляющих. По сравнению с ячеистой системой, расходуется меньше материала, но конструкция требует более аккуратного подхода к проектированию и разметке.

Еще один критерий, по которому классифицируется каркас – количество уровней.

Цены на гипсокартон

гипсокартон

1. Одноуровневый каркас — профиль или балки находятся в одной горизонтальной плоскости, в результате получается ровный гипсокартонный потолок, имеющий одну и ту же высоту на всем своем протяжении.

2. Многоуровневый каркас – применяется для монтажа нескольких ярусов потолочной отделки, создания сложных узоров и плавных обводов. Иногда создается многоуровневый каркас, где гипсокартон крепится лишь по периметру стен, а в центре – натяжное полотно из ПВХ или ткани.

Теперь рассмотрим комплектующие, при соединении которых в определенной системе получается готовый и прочный каркас.

Виды металлического профиля

Для сборки обрешетки применяются стальные профили — длинномерные изделия, изготовленные методом холодной деформации, с нанесенным антикоррозионным покрытием. Эти изделия различаются по назначению, форме и размерам.

В изготовлении обрешетки используются такие виды деталей:

1. Несущий. По форме напоминает букву «П». Является основой каркаса и предназначается для размещения потолочных направляющих. Имеет сечение 28×27 мм, длину 300, 400 и 450 см. В строительной терминологии обозначается «UD» или «ПН».
2. Потолочный. Внешне похож на букву «С» с насечками, из-за чего получил специализированную аббревиатуру «CD» и «ПП». Предназначен для крепления отделочного материала. В продаже имеются изделия длиной 300, 400 см и сечением 60×27 мм.
3. Перфорированный. Используется для создания криволинейных участков обрешетки.

1. Продольный. Предназначен для соединения между собой потолочных направляющих, когда длины одной детали недостаточно.
2. Крестообразный. Служит для соединения на одном уровне продольных и поперечных потолочных направляющих.
3. Вертикальный подвес. Необходим для закрепления и выравнивания каркаса под гипсокартон на потолке .
4. Боковой угловой. С помощью такого крепления можно соединять несущие профили под любым углом.
5. Т-образный соединитель с защелкой. Используется для поперечного соединения двух отрезков несущих направляющих под различными углами.

1. Саморезы по металлу 3,5×25 мм. С их помощью проводится крепление ГКЛ к каркасу.
2. Шурупы с буром 3,5×9,5 мм. Для скрепления стальных деталей.
3. Дюбель-гвозди пластиковые 6×60 мм. Для быстрого крепления несущего профиля к стене.
4. Дюбель-гвозди стальные 6×60 мм. Для крепления подвесов к бетонному потолку.

Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Обрешетка под гипсокартон

Обрешетка под ГКЛ на стены

После завершения подготовительных мероприятий, чтобы создать прочную обрешетку для стен, потолка, выполняют разметку на черновых основаниях. Разметка, проведенная не по правилам, приведет к ошибкам при создании каркаса. Допустив ошибку, придется разбирать конструкцию, готовый каркас. Нанося разметку, учитывайте состояние, дефекты, неровности стен.

Работа начинается с отступа от основания. Для стен достаточно отступить 10 см, для потолка – 10-15 см. Величина отступа зависит от толщины утеплительного материала, который будет заложен в обрешетку, толщины профилей, направляющих. Созданное пространство позволит замаскировать коммуникационные системы. Чертят ровную линию, проходящую параллельно поверхности стены.

От проведенной линии отступают расстояние, равное толщине используемого ГКЛ, что будет являться границей расположения основания. Периметр должен быт идеально ровным, точным. Поэтому работа по нанесению разметки выполняется с помощью различных измерительных приборов. После разметки переходят к монтажу обрешетки.

Крепеж для гипсокартона

Перед тем как выбрать, какие крепежные элементы использовать, надо разобраться, из какого материала они изготовлены. Стальные более прочные, чем латунные, однако больше подвержены коррозии. Выбирая крепеж, с помощью которого будете крепить ГКЛ. предпочтение лучше отдавать стальному с антикоррозийным покрытием. Что касается профиля шлица на головке, то чаще всего можно встретить крестообразный, но есть и прямой. Винты с крестообразным шлицем или с внутренним шестигранником наиболее популярны. Для их использования нужны будут специальные инструменты, у которых соответствующая рабочая поверхность.

Чтобы крепить ГКЛ самонарезающими винтами быстро и качественно, используют шуруповерт с направлением вправо и влево. К нему будут нужны стандартные насадки

Собираясь применить саморезы для крепления листов ГКЛ к каркасу, надо уделить внимание тому, как правильно их закручивать. Вдавливать саморез нужно на глубину, не превышающую 1 мм, иначе повредится картон и качественного крепления не получится

На шуруповерте должно быть установлено соответствующее ограничение

На шуруповерте должно быть установлено соответствующее ограничение.

Если вдруг случилось так, что винт углубился больше, чем на 1 мм, то его надо выкрутить и установить на расстоянии не менее 50 мм от «испорченного» отверстия, которое потом можно будет зашпаклевать при отделочных работах. Благодаря небольшому размеру головки, места крепления совершенно незаметны после отделки.

Стыкуя между собой листы ГКЛ, лучше их крепить так, чтобы остался зазор в 2-3 мм. Так будет легче выровнять шов шпатлевкой во время отделочных работ. Благодаря крепежным элементам увеличивается прочность всей конструкции. Саморезы просты в применении, хорошо держат каркас и имеют длительный срок службы.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Обрешетка из металлического профиля

Главное ее преимущество в том, что она не подвергается коррозии, не портится грызунами и плесенью.

Такая обрешетка, по стоимости, дороже деревянной, но и срок ее службы более продолжительный. Изготовить металлическую обрешетку своими руками сложнее, чем деревянную. На этапе планирования работы делаем расчет количества материала.

Материал для обрешетки

• П-образный UD металлопрофиль длиной 3 метра и сечением 60 на 27 мм;
• П-образные подвесы для крепления профилей;
• стоечный СD профиль;
• соединитель для стоечного профиля;
• П- образный профиль с сечением 40мм на 40 или 50мм на 50 не использовать, так как конструкция не будет обладать достаточной степенью жесткости.

Пошаговая инструкция монтажа обрешетки

Устройство обрешетки из металлического профиля более сложный по сравнению с обрешеткой из дерева. Поэтому эту работу лучше доверить профессионалам или изготавливать ее по пошаговой инструкции.1 шаг. На начальном этапе монтажа обрешетки проводится подготовка стен здания. Поверхность стен очищается от мусора, пыли, грязи, укрепляются и заменяются отдельные фрагменты стены, пришедшие в негодность.2 шаг. Выставляются два вертикальных П- образных профиля по обеим сторонам стены, которые крепятся П-образным подвесом. Точность монтажа направляющих профилей контролируется уровнем.3 шаг. По периметру между двумя вертикальными конструкциями вверху и внизу натягивается шнур, по которому в дальнейшем будет выравниваться обрешетка.4 шаг. Заранее делается разметка поверхности стены, по которой будет монтироваться профиль. Оптимальное расстояние между конструкциями 50 – 60см. Для усиления жесткости обрешетки шаг между профилями уменьшается до 35 – 40см.
Обрешетку вокруг оконных или дверных проемов нужно выполнять,  устанавливая откосы и отливы (для окон), также не забывать учитывать припуск для их разворота.5 шаг. Крепление металлического профиля к стене производится с помощью П- образного подвеса.6 шаг. При окончании монтажа решетки проводится контроль качества крепления всех элементов
Если обрешетка под сайдинг, сделанная из деревянных брусков или из металлического профиля, отвечает всем правилам монтажа, то в дальнейшем уже начинается этап утепления и завершающий этап отделки здания виниловым сайдингом.

Каркас для гипсокартона на стену: общая технология работ

Первым делом необходимо определить в каком месте стена имеет максимально большой выступ.

Именно по данной точке при помощи малярного шнура наносят линию на поверхности пола. Данная линия выполняет роль границы для UD-профиля, а точнее для его внутренней части.

Как только линия готова, её необходимо перенести на потолок, используя уровень и тот же малярный шнур. Таким образом получаем разметку для установки профилей UD.

Каркас для гипсокартона на стену

Производится крепление вышеупомянутого профиля саморезами и дюбелями. Монтаж осуществляется по периметру.

Выбор типа саморезов и дюбелей производится согласно инструкции, которая часто поставляется вместе с профилями.

Дальнейший шаг – разметка позиций вертикальных профилей.  По рекомендациям они должны располагаться на расстоянии около 30 см. Каждая из размеченных линий должна совпадать с осью металлопрофиля.

Таким образом достигается количество профилей равное 4 на один лист гипсокартона. Это придает прочность конструкции.

Имея вертикальные линии — метки, легко прикручиваются подвесы П-типа с шагом порядка 60 см для дальнейшего закрепления на них CD профилей.

Завершающим этапом является нарезание CD-профилей необходимой длины и вставка их в верхний и нижний металлопрофиль UD-типа. Вертикальные UD играют роль несущих элементов конструкции. Контроль кривизны установки элементов конструкции осуществляется строительным уровнем.

Далее рассмотрим как создать каркас для гипсокартона своими руками в случае установки внутрикомнатной перегородки.

Из чего делать каркас

До того как сделать обрешетку под гипсокартон, решается из какого материала ее собрать.

Если речь идет о прямой обшивке, обычно монтируют деревянный реечный набор либо металлические профили.

Следует сразу отметить, что древесный остов устанавливают редко, несмотря на его бюджетность. Связано это с невысокой прочностью, несущей способностью таких элементов, их неустойчивостью к влажности, гниению, грибку, насекомым, а также грызунам.

Еще одним минус дерева — перед тем как сделать каркас под гипсокартон из него, подготовленные рейки важно тщательно подровнять и просушить, иначе, через какое-то время они, просыхая, начнут выкручиваться, ослабляя шурупный ход и деформируя гипсокартонную обшивку

Металлическая обрешетка под гипсокартон, куда более прочная и практичная, ведь она:

• Не нуждается в сушке, выравнивании;
• Не подвержена линейным деформациям при воздействии немеханических внешних факторов;
• Не гниет;
• Непривлекательна для вредителей.

Также монтаж профиля под гипсокартон своими руками из металла, для новичков куда проще освоить.

Крепеж для профиля гипсокартона

Для полноценного крепления профилей требуется также использовать крепежную фурнитуру. Она применяется для соединения отдельных конструктивных элементов каркаса, а также для крепления листов гипсокартона. Классифицируются типы крепежа для ГКЛ по следующим категориям:

• Подвесы
• Тяги
• Кронштейны

Для соединения поверхности стены или потолка с металлическим каркасом из металлопрофиля используется кронштейн в форме литеры «П». Он легко сгибается на местах сгиба и содержит перфорацию по всей своей площади.

• Подвес для быстрого крепления – быстроподвес. Он имеет специальную спицу с отверстием, помогающую соединить те детали, которые невозможно скрепить п-образным кронштейном
• Крестообразный кронштейн используется в качестве перемычки на несущих профилях и дает возможность соединить их под прямым углом
• Для увеличения длины несущего профиля используется соединитель, в который вставляются концы профилей

Существуют различные виды профилей относительно их применения. Алюминиевый профиль для витрин позволяет создать красивое торговое оборудование различных форм, которое будет достаточно прочным, чтобы выдержать большую нагрузку.

Для профессионального мастера обычно достаточно краткого описания параметров всех конструктивных элементов гипсокартонной конструкции. Однако если приходится с этим устройством столкнуться впервые, лучше получить визуальную информацию. С этой целью рекомендуется ознакомиться с видео, позволяющее глубже вникнуть в процесс выбора крепежных элементов для гипсокартона и наглядно демонстрирующее характеристики каждого из них.

В заключение надо отметить, что не стоит пренебрегать отдельным разновидностями профилей для гипсокартона или крепежных элементов, заменяя их теми, что есть в наличии. Иногда такая практика приводит к тому, что гипсокартонная система получается ненадежная.

Видео о видах профилей для гипсокартона

Установка различных профилей для гипсокартона: монтаж направляющего профиля UW на пол, монтаж несущих профилей CW, установка направляющего профиля UW на потолок.

Способы монтажа профилей для гипсокартона. Для чего нужен просекатель?
