Каркас из металлопрофиля под гипсокартон: 4 достоинства конструкции

Расчет количества и их цены

Перед покупкой профилей, необходимо произвести детальный расчёт данных конструктивных элементов, чтобы их точно хватило для возведения конструкций с минимальным остатком после раскроя. Данная операция выполняется в соответствии с определённым алгоритмом:

• Замеряются длина и высота помещения, в котором устраивается гипсокартонная перегородка.
• Заранее определяется ячейка несущего каркаса (как правило, 400 х 400 или 600 х 600 мм).
• Полученные размеры делятся на шаг стоек и импостов, в результате чего владелец помещения узнаёт требуемое количество элементов.
• Отдельно суммируется длина линий примыкания перегородки к смежным строительным конструкциями для расчёта требуемых габаритов стартовых направляющих.
• При наличии проёмов и технологических отверстий, к общему количеству несущих элементов добавляется длина профилей, необходимых для их обрамления.
• Если перегородка возводится по ломаной траектории, предусматриваются отдельные усиливающие профили для придания её жёсткости.
• Все полученные результаты делятся на модульный габарит профилей заводского изготовления.
• К полученному значению для каждого профиля прибавляется коэффициент запаса – от 10% до 20%, в зависимости от габаритов и конфигурации ограждающей конструкции.
• Результаты расчётов переносятся в заранее составленную таблицу, которая называется ведомостью расходов металлов.
• Количество целых профилей для каждой позиции умножается на единичную расценку, которая предоставляется продавцом в точке продаж.
• Все цены на каждый тип профиля складываются, прибавляется цена доставки, после чего владелец помещения может точно рассчитать смету на материалы и определиться с предстоящими расходами.

Вся информации о стоимости и правилах расчета тут.

Монтажные работы

Все что нужно подготовлено, инструмент ждет своего часа. Кажется, что уже можно начинать работы. Ведь чем быстрее начать, тем скорее все закончится, но спешить не стоит. Сначала нужно определиться, какие мероприятия будут проводиться. Установка каркаса имеет особенности при разных видах работы.

Монтаж каркаса для создания перегородок из ГКЛ имеет существенные отличия от установки обрешетки для обшивки гипсокартоном стен

Стены

В принципе, работа со стенами считается наиболее легкой. Именно с нее лучше всего и начинать, если это не противоречит этапам ремонтных работ.

Приступаем:

• Создание каркаса начинается с разметки. Лучше всего, если профиль будет находиться как можно ближе к прикрепляемой поверхности. Но данное правило не действует, когда планируется провести дополнительное утепление или проложить коммуникации. Разметку начинают с пола и переносят данные на потолок. Теперь можно делать отметки по боковым стенам и непосредственно по основной поверхности. Учитывают, что шаг стоечного профиля – 50-55 (до 60)см.
• Делается рассверловка под элементы крепления. Можно сразу устанавливать П-образные кронштейны.
• Наступило время закрепления всех частей конструкции. Сначала ставят ПН – получается замкнутая конструкция, в которую и вставляют СП. При помощи саморезов по металлу – прикручивают их вместе (снизу и сверху). Стоечные элементы крепят к подвесам.

Подвесы имеют особенность выходить за пределы профиля. То есть образуются выступающие «уши». Их нужно загнуть. Это следует делать вовнутрь, чтобы не создавать помех для установки плит ГКЛ.

Если требуется придать каркасу под гипсокартон дополнительную жесткость, то для этого применяют горизонтальные стяжки. Их легко изготовить из самого профиля, который нарезают на нужный размер (с небольшим запасом)

Уделяют внимание их креплению

Создание горизонтальных перемычек

Зачастую поступают так:

1. Ножницами по металлу разрезают концы профиля по ребрам.
2. Ребра загибают. Через них и прикручивают стяжки к стойкам. Центральный участок – остается без самореза, иначе получится бугор.

Перегородки

Данные конструкции создаются для разделения помещения, а также для полного отделения одного от другого. В принципе, схема работ похоже на представленную выше, но имеются свои технические особенности.

1. В первую очередь следует понимать, что перегородка требует достаточной жесткости. Особенно это учитывают, когда конструкция не имеет опоры к двум капитальным стенам.
2. Работа начинается с закрепления направляющих. Для этого применяют дюбель с шурупом, учитывая шаг – 45-50 см.
3. Теперь устанавливают вертикальные стойки. Между собой их скрепляют горизонтальными стяжками. Крепление стоек осуществляется лицевой стороной к одной из стен. То есть получается, что обе стороны перегородки имеют ребро для крепления ГКЛ. Поэтому если планируется серьезное утепление или проводка коммуникаций, то выбирают профиль необходимого размера.
4. Все элементы конструкции надежно скручивают саморезами по металлу.
5. В боковые элементы (окончания) – вставляют деревянный брус подходящего размера. Это нужно для надежности.

Особенности создания дверных и оконных проемов

Каркас из металлопрофиля для гипсокартона часто нуждается в создание в нем различных проемов. С дверями поступают следующим образом:

• Собирается дверная коробка. В которую, предварительно, навешивают дверное полотно. Чтобы выставить необходимые зазоры (ведь коробка не закреплена) – вставляют клинья из ДВП или оргалита.
• Теперь начинают выставлять стойки, которые примыкают к дверному проему. Их выставляют вертикально и усиливают деревянным брусом. Наносят монтажную пену и притягивают коробку саморезами.

Схема создания дверного проема в перегородке из гипсокартона

При создании светового окна имеются такие особенности:

1. Необходимо установить две горизонтальные перемычки (сверху и снизу).
2. Вертикальные стойки лучше делать с деревянными закладными.

Из чего делается обрешетка

Чтобы сделать конструкцию для крепления гипсокартонных листов, можно использовать следующие материалы:

• металлический профиль;
• деревянный брус.

Дерево – прекрасный экологически безопасный материал, но при изменении уровня влажности и температуры он способен деформироваться. Поэтому, если обрешетка потолка делается из деревянного бруса, эти параметры должны быть оптимальными. Кроме этого, дерево требует предварительной обработки специальными био- и влагозащитными пропитками. Но даже при соблюдении всех этих условий, нет гарантии, что с течением времени бруски не станут деформироваться и на поверхности отделочных плит не появятся трещины.

По этой причине лучшим вариантом для устройства каркаса считается металлический профиль. В отличие от дерева металл устойчив к изменениям окружающей среды и поэтому считается более надежным и долговечным. Сделать из него основу для подвесного потолка совсем несложно, и стоить она будет дешевле деревянной.

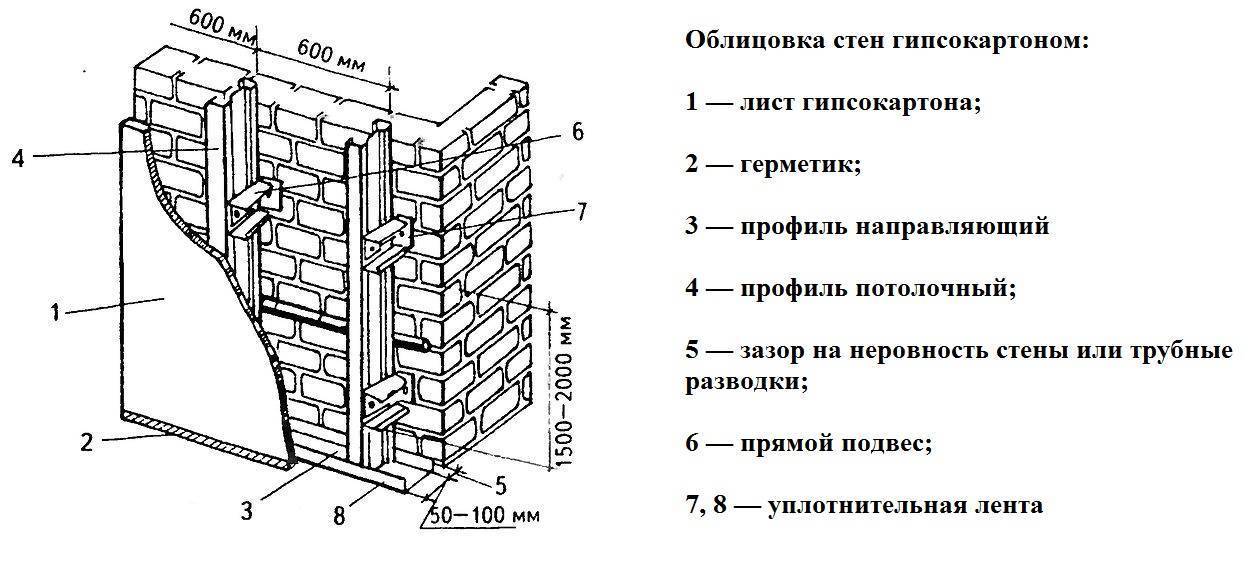

Устройство каркаса под гипсокартон

Процесс монтажа обрешетки

Чтобы конструкция обрешетки получилась надежной и прочной, нужно действовать пошагово в процессе монтажа. Есть свои нюансы в установке профиля из разных материалов. Стоит учитывать каждый шаг, чтобы выполнить работу на высшем уровне, даже если нет опыта в подобных делах.

Установка деревянной обрешетки

Сам по себе процесс монтажа обрешетки из дерева не потребует особых навыков и знаний. Тем не менее, чтобы получилось все на высочайшем уровне, следует придерживаться правил и действовать пошагово в процессе обустройства обрешетки. Поочередность действий следующая:

Первоочередное, что нужно сделать, это осуществить разметку места, в котором будут устанавливаться крайние элементы обрешетки. Сделать это несложно, достаточно просто с помощью отвеса и уровня отметить точки соприкосновения балок каркаса со стеной.
Если поверхность имеет большие перепады, то необходимо использовать подложки

Определить этот параметр нужно сразу, чтобы в течение всего времени действовать по стандартной процедуре. Если подножки нужны, то они фиксируются дюбелями или саморезами в нижнюю часть пространства на стыке между потолком и полом.
Когда подножка установлена, можно крепить первый направляющий деревянный брус. Затем профили фиксируются шурупами на расстоянии 20, максимум 25 сантиметров друг от друга. После фиксации последнего направляющего профиля можно считать, что периметр сформирован.

Следующим этапом является крепление на периметр промежуточных брусьев. В креплении этих элементов есть один нюанс — лучше фиксировать их не вплотную к направляющим деталям. Это поможет правильно закрепиться древесине в случае воздействия температур.
Когда конструкция обрешетки собрана, следует обработать материал по всему периметру смесями, которые защищают от гниения, влаги, грибков и повысит уровень огнеупорных свойств древесины.
Когда смеси высохнут, можно приступать к креплению гипсокартонных листов на профиль.

Схема размещения деревянных профилей

Установка металлической обрешетки

Поочередность действий в процессе установки металлической обрешетки практически такая же, как и при монтаже деревянных профилей. Тем не менее отличия все же есть. Последовательность установки металлической обрешетки следующая:

1. Сначала устанавливаются профили, являющиеся опорой для конструкции. UD профили фиксируются на крайних сторонах перпендикулярно элементам каркаса. Опорные профили должны быть прочно зафиксированы к поверхности стены. Для этого надо вкручивать саморезы или другие крепежные элементы каждый 10-25 сантиметров, в зависимости от тяжести основного материала, которым будет обшиваться обрешетка.
2. Промежуточные профили будут фиксироваться внутри UD профиля. Для этого их устанавливают торцом и крепят к опорным профилям.
3. Следующим шагом является крепление дополнительных элементов конструкции по периметру проемов, углов и выступающих частей конструкции.
4. Некоторые мастера для придания прочности металлической обрешетке, добавляют в конструкцию специальные подвесы.
5. Когда все необходимые действия осуществлены, можно приступать к монтажу гипсокартонных листов на основании обрешетки.

Схема металлической обрешетки

Процесс монтажа каркаса под гипсокартон на стене доступен каждому

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.

Монтаж ГКЛ на стены без обрешетки

Данное решение актуально, когда установка каркаса невозможна или не нужна. Чаще всего листы крепят на клей. Способов подобной отделки несколько и каждый из них имеет ряд особенностей.

Подготовительные мероприятия:

1. Удаляем все фрагменты, которые плохо держатся на стене;
2. Заделываем раствором трещины и выбоины;
3. Наносим проникающую грунтовку;

Второй и третий пункты подразумевают определенное время на просушку: раствор полностью высыхает за 2-3 дня, грунтовка за 1-2 часа.

Установка на разные поверхности:

• На ровную стену. Ровными считаются монолитные поверхности из железобетона или камня с минимальным отклонением от уровня (не более 1 см). На них нет существенных неровностей, как на пример, на кирпичной стене без затирки швов. Для оклейки используют специальные смеси, монтажную пену, и даже жидкие гвозди, если поверхность идеально гладкая.

• На кирпичную стену. Если кладка выполнялась с соблюдением уровня, монтаж ГКЛ практически не отличается от описанного выше. При наличии неровностей потребуется дополнительная подготовка стены. Один из вариантов предварительная поклейка полос из ГКЛ и использование их в качестве маяков. При монтаже листов клей наносится чуть выше уровня полос. В качестве связующего материала применяют специальные смеси на цементной или гипсовой основе.
• На кривые поверхности. Как и в предыдущем способе, сначала нужно поставить маяки из фрагментов гипсокартона. Разница в том, что в местах существенных неровностей понадобится укладка двух и более полос.

Монтаж:

• Клей наносят непосредственно на лист таким образом, чтобы обработанная площадь была не меньше 10% от общей. Смесь равномерно распределяют по всему периметру и двумя полосами посередине.
• На пол по уровню выставляют подкладки толщиной около 10 мм. На них опирают лист с нанесенным клеем и аккуратно прижимают его к стене. На этом этапе проверяют правилом плоскость листа и его уровень. При необходимости положение корректируют.
• Крепеж грибками или дюбелями возможен только после полной полимеризации клеевого шва.
• Таким же способом монтируют все целые листы, после чего приступают к подрезке и установке крайних фрагментов.

Для правильной стыковки срезов ГКЛ с их краев снимается небольшая фаска для лучшей адгезии шпатлевки.

Видеопроцесс:

Монтаж на профиль

Отечественный рынок предлагает следующие типы профиля:

• Направляющий П-образный UD-27.
• Каркасный CD-60.
• Направляющий для стоек UW-40. Возможные варианты поперечного сечения – 50, 75, 100 мм.
• Несущие стойки CW-50. Поперечное сечение 50, 75, 100 мм.

Последние два варианта применяют для формирования простенков с нуля, а первые два – для сборки каркаса на готовых стенах.

В ходе работ также применяются специальные крепежные элементы:

• «Краб» соединяет между собой каркасный профиль под прямым углом.
• Ленточные кронштейны с отверстиями.

Как выполняется установка обрешетки:

• Разметка периметра комнаты. Лазерным уровнем (или обычным пузырьковым с правилом) проверяются все плоскости помещения. Определяются наиболее выступающие области поверхностей стен. Относительно этих областей под уровень, с соблюдением углов размечаются места крепления каркасного профиля на стены, на пол и потолок наносятся контрольные линии для установки направляющих. Расстояние между стеновыми планками – 60 см, шаг крепежа такой же. Следует учитывать стандартный размер листа (120х250 см) и размечать стену таким образом, чтобы профиль обязательно попадал в места стыков ГКЛ.
• Установка направляющих. Согласно разметке на пол и потолок крепят направляющие (UD-27). Фиксация выполняется обычными саморезами (50-70 мм), если основание бетонное, используют дюбеля или другой подходящий крепеж.
• Монтаж стоек. В направляющие вставляют каркасный профиль (CD-60) и связывают его со стеной ленточными перфорированными кронштейнами.Непосредственно к стене кронштейн фиксируется обычными саморезами, если нужно, через дюбель (в бетон). Между собой направляющий и каркасный профили соединяются специальными саморезами по металлу (блоха). Все работы выполняют, контролируя плоскость конструкции и уровень каждой стойки.
• Установка перемычек. Перемычки нужны для придания каркасу дополнительной жесткости и обеспечения опоры для стыков листов гипсокартона. Делают перемычки из каркасного профиля (CD-60), для этого в местах примыкания к стоевым в нем срезают (болгаркой или ножницами по металлу) боковые грани. Фиксируют тем же крепежом, что и к стеновым кронштейнам.
• Обшивка гипсокартоном. Стеновые листы (толщина 12,5 мм) укладывают, начиная от одного из углов, как правило, вертикально. Горизонтальный монтаж также возможен, главное, чтобы на стыках была жесткая опора на профиль. Крепеж выполняется саморезами по металлу таким образом, чтобы шляпка с легка утапливалась в лист (около1 мм). Если утопить больше, головка самореза провалиться и не будет выполнять своей функции. Для удобства в продаже есть специальные биты, ограничивающие глубину погружения. Подрезка листов по краям выполняется обычным ножом, можно обойным. Расстояние между саморезами не больше 40 см в любом перпендикулярном направлении.

Сложные криволинейные конструкции формируются специальным профилем. Он есть в продаже, но не везде, да и стоят подобные системы немало. Поэтому для создания фигурной отделки гипсокартоном чаще используют обычный профиль (CD-60) и листы оцинкованного металла. Необходимую форму этим материалам придают, подрезая в нужных местах ножницами или болгаркой.

Как своими руками производится установка каркаса под гипсокартон

Без правильно собранного каркаса гипсокартон не будет служить долго. От каркаса зависит прочность и надежность стен, потолков, арок, полок и других сооружений из ГКЛ, столь полюбившихся профессиональным строителям и любителям.

Чтобы ремонт не оказался банальной тратой денег впустую, требуется грамотное исполнение рекомендаций и советов мастеров по установке каркаса.

Сегодня применяют два метода монтажа гипсокартона с использованием каркаса – на деревянный брус и металлический профиль. Каждый из них с достоинствами и недостатками, но при правильном подходе с помощью обоих методов добиваются нужного конечного результата.

Ремонт с применением ГКЛ

Плюсы и минусы использования

Профили для перегородок из деформированной оцинкованной листовой стали пользуются высоким спросом среди потребителей не только в нашей стране, но и по всему миру, благодаря наличию ряда неопровержимых преимуществ:

• Идеальное соотношение надёжности, высокого качества и цены.
• Элементы заводского изготовления поставляются с минимальным процентом брака.
• Готовые проектные решения исключают необходимость разработки индивидуальных конструктивных узлов и деталей.
• Все типовые элементы сопряжений профилей также выпускаются заводом.
• Возможность быстрого раскроя элементов перед монтажом.
• Большинство профилей рассчитаны для применения в типовых жилых помещениях с минимальным количеством отходов после раскроя.
• Оцинкованные профили каркаса могут устраиваться по криволинейной траектории и обрамлять арочные проёмы.
• Оцинкованная сталь не поддерживает развитие бактерий и не подлежит гниению со временем.
• Для возведения перегородки не требуется специальное оборудование.
• Широкий ассортимент готовых товаров на рынке от нескольких десятков поставщиков.
• Универсальные конструктивные элементы могут монтироваться в любых помещениях, не подвергаются коррозии и обладают повешенной огнестойкостью.
• При правильном расположении элементов каркаса, достигается максимальная звукоизоляция ограждающей конструкции.

В то же время, некоторые владельцы жилых или коммерческих помещений нередко принимают решение об устройстве несущего каркаса перегородки из деревянных брусков, так как оцинкованные профили имеют ряд недостатков:

• Профили из оцинкованной стали обладают малой местной устойчивостью, что требует их усиления в высоких перегородках. В то же время, деревянные бруски с сечением от 50 х 50 мм могут выстраиваться на высоту до 4 м без дополнительных усиливающих элементов.
• Деревянные элементы каркаса перегородки отличаются большим коэффициентом сопротивления теплопередаче, что исключает образование мостиков холода.
• Дерево является самым экологически чистым материалом.
• Деревянные конструктивные элементы каркаса меньше подвержены температурному расширению или сжатию.
• Деревянные перегородки считаются более устойчивыми и технологичными при их возведении в деревянных домах.
• Простота крепления деревянных брусков на гвозди к несущим элементам деревянного дома.

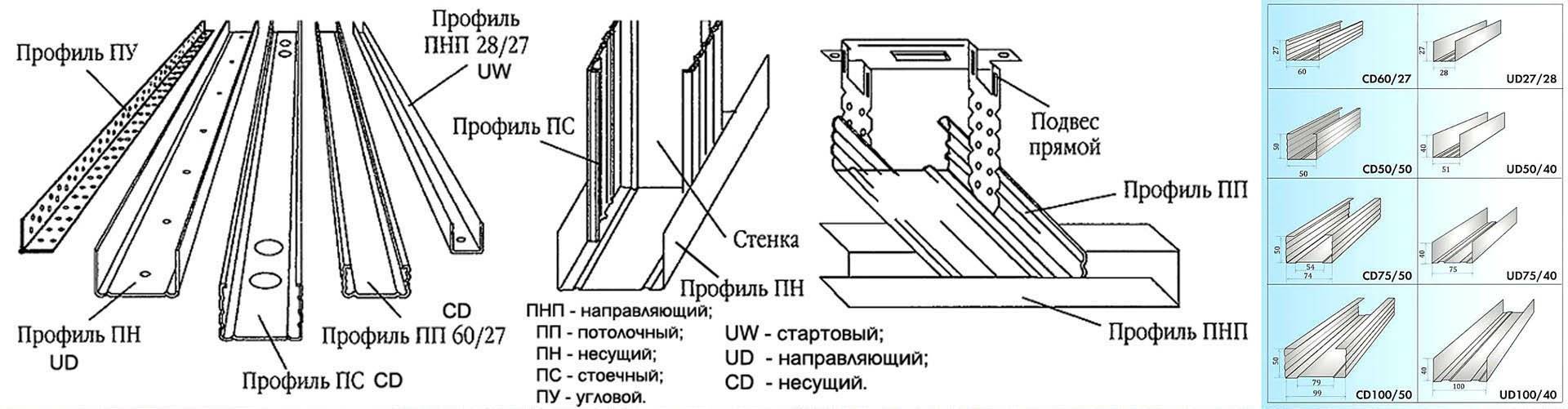

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Требования к параметрам и характеристикам

Производство и применение данных конструктивных элементов в нашей стране регулируется СП 163.1325800.2014, где прописывается их рекомендуемый шаг, количество плоских каркасов, правила его заполнения, крепления листов ГКЛ, а также усиления оконных или дверных проёмов. При производстве обязательно соблюдаются следующие конструктивные требования:

• Геометрические характеристики – должны соответствовать номенклатуре, приведённой в указанном выше СП и международных требованиях.
• Предельное отклонение длины или других геометрических параметров детали должно быть не более 3%.
• Механическая прочность изделий, что определяется толщиной металла, количеством рёбер жёсткости, соотношением ширин полки и стенки швеллера.
• Коррозионная стойкость каждого изделия.
• Группа токсичности – не выше Т1.
• Группа горючести – строго Г0.
• Предел огнестойкости – от 15 минут и выше, без потери устойчивости.
• Толщина оцинкованной стали должна быть не менее 0,5 мм.
• На стенках и полках конструктивных элементов должны быть устроены рёбра жёсткости, либо усиливающая перфорация (как для профилей от компании Gyproc).
• Все углы на поперечном сечении должны быть ортогональными по всей длине изделия.
• Долговечностью – конструкция должна испиливаться в нормальных условиях, при стандартном температурно-влажностном режиме не менее 20 – 25 лет, без необходимости её замены.

Каждый официально зарегистрированный в РФ производитель обязан получить сертификат соответствия на всю номенклатуру выпускаемой продукции. Для этого создаются технические условия, которые полностью повторяют требования ГОСТ и служат технологической картой для производителя.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью

Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус. Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить

Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.
