Калькулятор расчета несущей способности винтовых свай

Пример расчета свай

В качестве примера возьмем двухэтажный дом из бруса. Размеры коробки – 9×11 м. Брус – 200×200 мм. Вес материалов такого дома будет составлять примерно 77 т. Полезная нагрузка: 9×11×150×2=29,7 т. Снеговая нагрузка: 9×11×180=17,8 т. Суммарно получается 77+29,7+17,8=124,5 т. Умножаем полученное число на коэффициент запаса и получаем: 124,5×1,2=149,4 т или 149400 кг.

Теперь делим полученную нагрузку на несущую способность одной сваи: 149400/2500=60 шт. То есть для приведенного в качестве примера двухэтажного брусового дома понадобится, как минимум, 60 стандартных винтовых свай.

Чтобы рассчитать, сколько нужно свай на дом, более точно, желательно обратиться к специалистам. Приведенный алгоритм и пример являются сугубо ориентировочными. При реальном расчете учитывается ряд индивидуальных факторов, предугадать которые для всех случаев невозможно.

Дома из бруса Каркасные дома Коттеджи премиум-класса Дома в чашу Садовые домики

Ознакомьтесь с проектами домов из бруса из нашего каталога, лидерами продаж. Срок строительства – от 10 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных домов из нашего каталога, лидерами продаж. Срок строительства – от 25 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства – от 30 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами домов в чашу из нашего каталога. Срок строительства – от 28 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства – от 5 дней. Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Расчет фундамента

Расчет любого типа основания начинается с определения типа грунта и уровня грунтовых вод. Для этого лучше всего обратиться в специализированную организацию. Вариант «как у соседа» в данном случае неприменим, т.к. эти параметры могут различаться даже в пятне застройки. Исходя из рекомендаций специалистов, выбирается тип основания.

Приведенные методики расчета примерны и не учитывают некоторые факторы, которые могут оказать влияние на сооружаемый фундамент.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры

Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

Стоимость  фундамента  9 на 9

В таблице ниже представлена стоимость фундамента 9 на 9 на винтовых сваях, включая стоимость оголовков и монтаж.

ТАБЛИЦА

Обратите внимание, что количество опор может быть изменено в соответствии с требованиями вашего проекта. Для расчёта нужного количества опорных элементов для свайного поля и выбора физических параметров винтовых свай, достаточно обратиться к специалистам нашей компании и предоставить проект Вашей постройки с точным указанием материалов стен здания

Также имеет большое значение наличие уклона на стройплощадке. Только после учета всех нюансов будет произведён точный расчет стоимости свайно-винтового фундамента, включающий доставку и монтаж винтовых свай.

Чтобы заказать свайно-винтовой фундамент для дома, необходимо обратиться в компанию ЛенСвая по тел.: +7(812) 926-16-23 и опытные специалисты произведут необходимый расчёт.

Общие сведения по результатам расчетов

1. Общая длина ростверка — Периметр фундамента, с учетом длины внутренних перегородок.

2. Площадь подошвы ростверка — Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности ростверка — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Общий Объем бетона для ростверка и столбов — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента в местах основания столбов — Нагрузка на почву от веса фундамента в местах основания столбов/свай.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры ростверка в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СНиП.

10. Минимальное кол-во вертикальных стержней арматуры для столбов — Количество вертикальных стержней арматуры на каждый столб/сваю.

11. Минимальный диаметр арматуры столбов — Минимальный диаметр вертикальных стержней для столбов/свай.

12. Шаг поперечных стержней арматуры (хомутов) для ростверка — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

13. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

14. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

15. Общий вес арматуры — Вес арматурного каркаса.

16. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

17. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

• Длительные – стационарное оборудование с его наполнением, временные ограждения.
• Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
• Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Расчет буронабивной сваи

Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:

• сечение элемента;
• длина;
• расстояние между отдельными сваями.

Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:

• состав грунтов на участке;
• сбор нагрузок на опору дома.

Сбор исходных данных для расчета

Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.

Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.

Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:

• собственную массу опорной части (назначают ориентировочно);
• массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
• полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
• массу кровли;
• снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).

Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.

Тип строительной конструкции	Коэффициент надежности по СП «Нагрузки и воздействия»
металлические	1,05
деревянные	1,1
железобетонные и армокаменные (например, кирпичные), изготовленные на заводе	1,2
железобетонные монолитные	1,3

Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».

Справочная информация

Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.

Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .

Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .

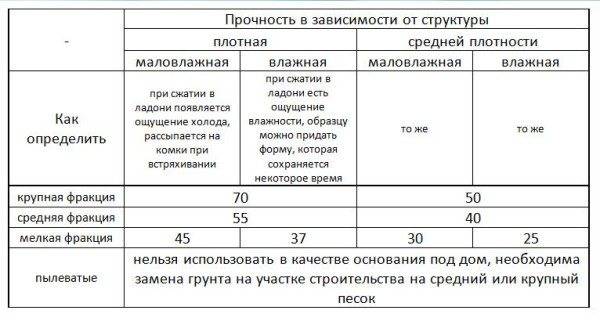

Таблица 3. Несущая способность песчаных грунтов, т/м 2 .

Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .

Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.

Порядок расчета

После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:

• масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
• несущая способность грунта в тоннах на м 2 .

Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.

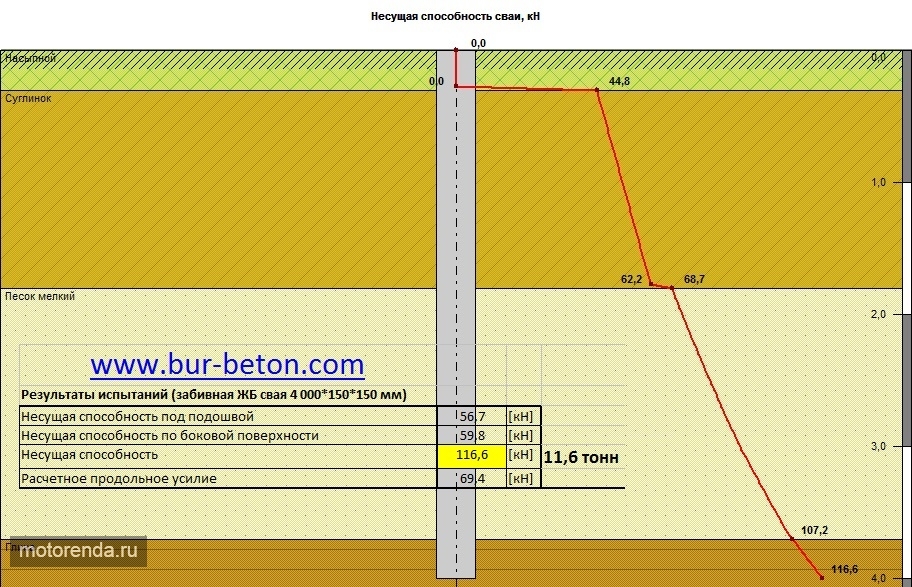

Несущая способность одной сваи находится по формуле:

P = (0,7*R*S) + (u*0,8*fin*li), где

P — несущая способность каждой сваи фундамента;

R — прочность грунта, найденная по табл. 1, 3 или 4;

S — площадь сечения сваи на конце (формула для нахождения приведена далее);

Ленточный

Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.

Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.

Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.

Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.

Для средней полосы, при возведении небольших частных домов и бань, достаточно выполнить заглубление в пределах 1500 мм с высотой наземной части до 400 мм.

Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.

Формула расчета выглядит так:

V=h*b*l, где:

• V – объем раствора в м 3 ;
• h – высота в м;
• b – ширина в м;
• l – длина ленты в м.

Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24 м 3 . При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48 м 3 .

Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.

В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:

V=h*b*l + 0,02*(h*b*l)

Расчет ростверка на продавливание

Любой проект свайно-ростверкового фундамента обязательно должен включать отдельный раздел с расчетом ростверка и сметой на строительство основания. Такие сметы делают люди, которые имеют высшее техническое образование, опыт и квалификацию. В проекте учитывается, к какой группе должен быть отнесен фундамент, а уже от группы зависит конечный расчет основания на продавливание.

Типы винтовых свай.

Что означает термин «продавливание»? Конструкция такого основания предусматривает наличие сплошного ростверка, под которым стоят сваи. На каждую сваю предусмотрена своя нагрузка, ее нужно учесть и рассчитать. Если нагрузка будет рассчитана неверно, тогда на одну сваю будет воздействовать слишком большая сила, а ростверк будет продавлен. А вместе с ним возможна деформация и самой сваи.

Расчет основания проводится по граничным состояниям 1 и 2 группы. К первой группе нужно отнести, в соответствии со строительными нормами, следующие параметры:

• Прочность материалов, которые будут использоваться при производстве ростверка;
• Особенности грунта, его несущие характеристики;
• Нагрузка на основание при наличии нагрузок по горизонтали.

Забивка свай. Ко второй группе относятся следующие показатели:

• Наличие вертикальных нагрузок и их давление на ростверк;
• Смещение, повороты несущих конструкций по горизонтали;
• Наличие или появление трещин в проектируемом или существующем железобетонном свайном фундаменте.

Ростверки под колонны смежного расположения (расположение по соседству), а также аналогичные по конструкции и характеристикам ленточные фундаменты рассчитываются с учетом положений СНиП II-В.1-61 по ключевому предельному состоянию усилий. Но при этом определяются также и дополнительные нагрузки, которые могут возникать в процессе эксплуатации здания.

Также, при необходимости, проводится расчет по открытию трещин на основных и второстепенных свайных конструкциях. При расчетах не играет роли, ростверк с какими сваями проектируется — принцип расчета одинаковый для свай с круглым или квадратным сечением.

Схема армирования свайного ростверка.

Высоту ростверка на несущих железобетонных элементах рассчитывают по конкретным формулам. Как правило, минимальная высота должна составлять не менее 35 см, а ширина – от 45 см. Но это документальные данные, которые на практике существенно отличаются, а поэтому высоту расположения ростверка всегда рассчитывают практически, исходя от существующей на строительной площадке ситуации. Подошва ростверка принимается в пределах 300 мм или меньше, а высота плитной конструкции составляет 150 мм.

Стоит отметить, что форма будущего основания под свайный фундамент может напрямую зависеть от всех частей будущей постройки, количества используемых элементов, типа почвы и наличия грунтовых вод. Ведь проектировщик прекрасно понимает, что высота свай должна быть оптимальной, чтобы выдерживать нагрузки и от самого здания, и со стороны почвы.

Что нужно помнить при расчете свайно-ростверкового фундамента?

1. Все нагрузки и возможные факторы влияния на сваи и ростверк таких оснований нужно учитывать, исходя из положений СНиПа. Значения, которые там указаны, нужно умножать на коэффициенты надежности, которые четко определены в «Правилах учета ответственности сооружений подобного типа в процессе проектирования зданий».
2. Расчет ростверка проводится с учетом основной и осевой нагрузок, причем часто проектировщик сразу добавляет процент поправки в большую сторону с целью устранить дополнительные факторы риска.
3. Также в расчете и при составлении будущей сметы на строительство основания нужно использовать существующие значения параметров почвы, а также приоритетных климатических условий в регионе.
4. Нужно сразу учесть тип используемых свай.
5. Проектировщик, который уже имеет достаточно опыта расчетов таких конструкций, принимает свайно-ростверковое основание как единую целую конструкцию и проводит расчет всего основания, а не каждого его элемента по-отдельности.
6. Если на строительной площадке обнаружены проблемные почвы, плывуны или уже в проекте обнаружено наличие больших нагрузок на основание, тогда сразу нужно учесть все негативные факторы влияния. Также к сложным грунтам относятся почвы с высоким залеганием поверхностных вод.

Выбор длины сваи

Важно с абсолютной точностью определить размер сваи, если длина окажется меньше, сооружение просядет в землю. Для этого, в первую очередь, необходимо исследовать грунт

Затем установить какой рельефа на вашем участке (характер перепадов высоты)

Для этого, в первую очередь, необходимо исследовать грунт. Затем установить какой рельефа на вашем участке (характер перепадов высоты).

Для определения типа грунта в самом низком месте участка выкопайте лунку на глубину примерно 50 см, если на этой глубине появляется глина и песок, то это означает, что длина сваи, которая будет использоваться, должна быть 2,5 м;

Пример расчета фундамента на винтовых сваях

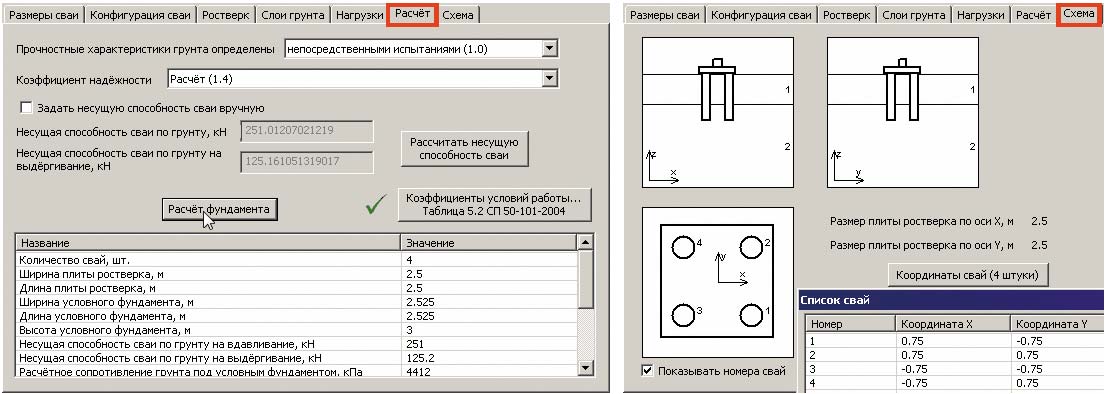

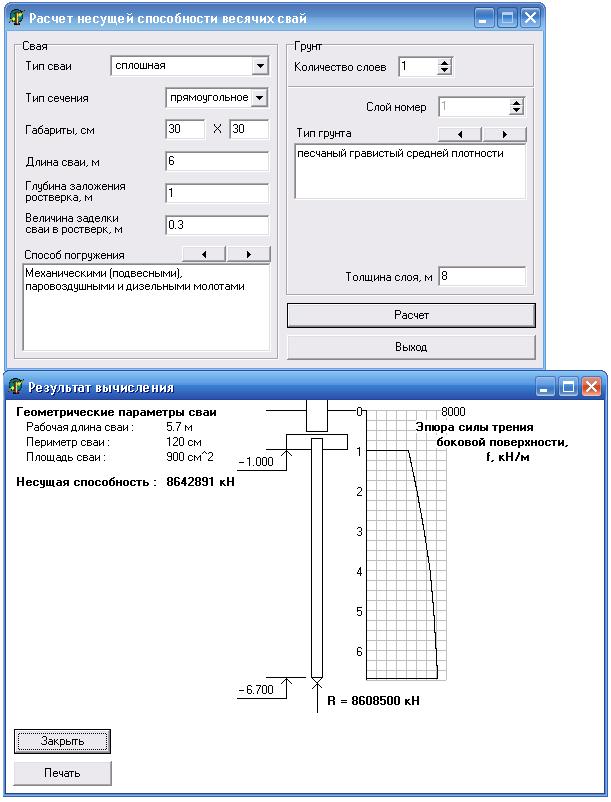

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах). И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

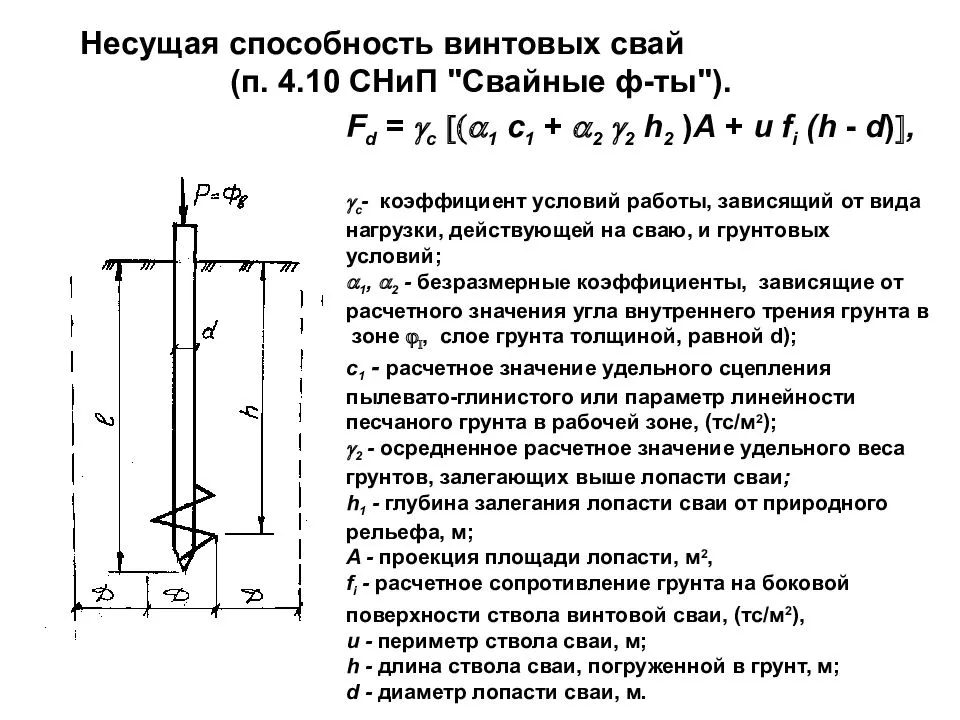

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.
