Покупаем электролобзик: какой взять, если разбегаются глаза?

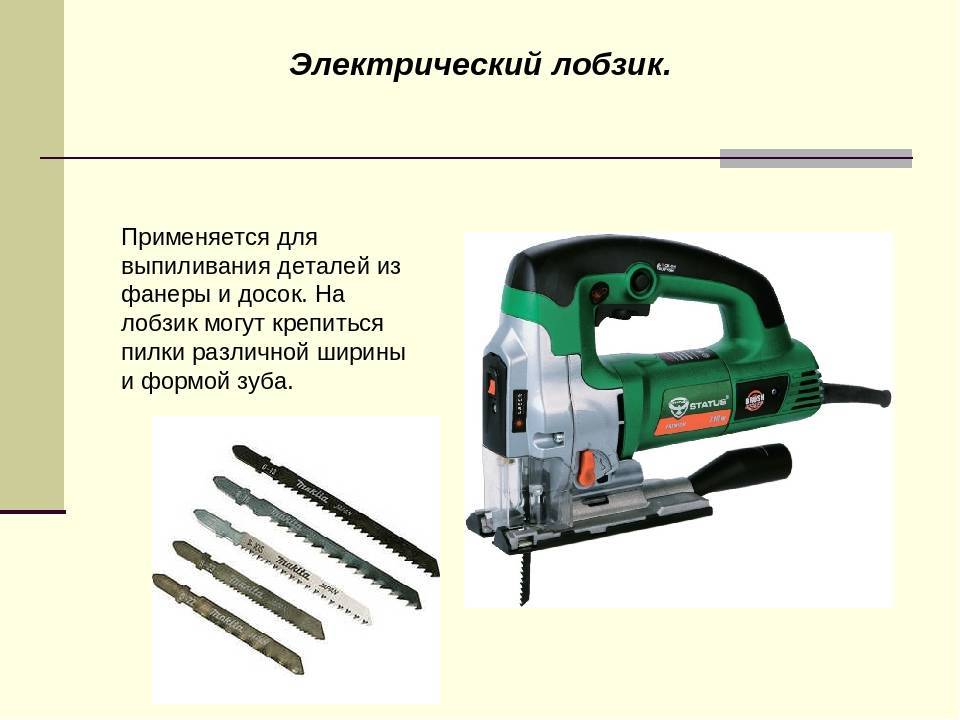

Конструкция электролобзика

Чаще всего владельцы нескольких серьезных единиц рабочего инструмента предпочитают самостоятельно устранять мелкие неисправности и точно могут определить, когда не обойтись без помощи специалиста и какая деталь подлежит замене. Немудрено, что такие познания напрямую зависят от понимания устройств и принципа работы того или иного прибора. Рассмотрим подробно конструкцию электролобзика, изображенную на рисунке.

Основой механизма любого электрического лобзика является двигатель, редуктор и шток;
Именно эти элементы приводят режущий элемент в движение;
Во многих моделях к двигателю подключается охлаждающий вентилятор, а современные лобзики дополнительно имеют встроенный механизм маятникового хода;
На рукояти корпуса имеется пусковая кнопка, которая иногда отвечает не только за подачу электрической энергии к двигателю, но и за регулировку скорости реза;
Внутри корпуса энергия многократно преобразовывается. Попадая на графитовые щетки, она запускает процесс вращения ротора вокруг своей оси;
От него крутящий момент передается на редуктор, который в свою очередь преобразовывает вращательные движения в возвратно-поступательные;
И только после этого они передаются на шток, на конце которого расположен крепежный элемент, соединяющий пильное полотно со штоком. Таким образом создается прочная, взаимосвязанная подвижная конструкция;
Подошва корпуса имеет возможность менять свой угол наклона, тем самым позволяя выполнять мелкие пилы. В некоторых моделях есть возможность снять подошву. Это очень удобно. Если нужно произвести рез детали, имеющей различные по высоте выступы;
Для соблюдения ровности и прямолинейности реза, лобзик оснащен направляющей шиной.

Отдельно хочется остановиться на рукояти лобзика. Она может быть разной формы, от чего напрямую зависит удобство выполнения тех или иных работ. Существует три варианта:

Скобообразная рукоять – наиболее удобна для выполнения точных раскроечных работ;
D-образная – является более удобной для достижения плавных и крупных линий реза. Позволяет более точно контролировать радиус поворота и т.д.;
Грибовидная – максимально адаптирована для выполнения работ по фигурной резке. Благодаря такой форме сменить положение руки во время работы можно очень быстро, да и располагать кисть можно по-разному, при этом, не теряя в удобстве и управляемости.

Также, в зависимости от конструкции, лобзики можно разделить на две большие группы:

Стационарные. Имеют кардинальные отличия. Они представляют собой крупные аппараты с неподвижной плитой. Вся электроника в данном случае скрывается именно под ней. При работе на таком инструменте перемещать необходимо непосредственно обрабатываемую деталь, в то время как пильное полотно остается на своем месте. Такие аппараты обладают огромным ресурсом и высокой точностью. Работать с таким лобзиком можно много часов подряд, не опасаясь его перегревания. Помимо этого стационарные модели обладают высокой мощностью

Приобретать их для дома рационально только в том случае, если у вас есть небольшая столярная мастерская, где важно обеспечить продолжительные работы и минимальное потребление электроэнергии;

Переносные. Это наиболее распространенная конструкция как бытовых, так и профессиональных лобзиков

Именно такие модели могут быть оснащены множеством полезных функций.

Классы

Сегодня потребителю предлагается широкий выбор этого электроинструмента. Чтобы сделать правильный выбор, нужно ориентироваться в их особенностях и классах.

Бытовые

Это самые легкие по весу модели, с относительно маломощным двигателем. Их преимущество – низкая цена. Недостаток – меньший, по сравнению с более серьезными изделиями, срок службы. Мощность двигателя от 350 до 500 Вт. Вес – до 1,5 кг. Средняя толщина пропила – до 65 мм по дереву и до 6 мм по металлу.

Подходят для дома и быта, вспомогательных работ в небольших столярных мастерских с невысокой нагрузкой.

Профессиональные

Это более мощная и дорогая категория. Все узлы и материалы рассчитаны на наиболее длительный срок службы. Мощность от 500 до 900 Вт. Вес до 3 кг. Способны перепилить брус сечением 100-120 мм и мягкий металл толщиной до 30 мм.

Следует знать, что четкой границы между группами «бытовые» и «профессиональные» не существует. Если электролобзик имеет мощный двигатель, габариты и вес, это не переводит его автоматически в разряд профессиональных, хотя производитель может его позиционировать именно так.

Для того, чтобы инструмент фактически соответствовал этому классу, он должен иметь длительный ресурс работы без поломок. Как правило, это модели известных брендов, которые дорожат своей репутацией. Их отличие:

Удобная компоновка, отличная эргономика. Инструмент хорошо сидит в руке, подвижен и послушен каждому движению.
Все металлические детали цельнометаллические, штампованные или литые, без применения порошковой металлургии (литье из порошка металла и клея под давлением).
Нет «экономии на всем», шнур питания длиной не менее 1.5-2 м.

Основное отличие профессионального инструмента от бытового становится заметно только после долгой эксплуатации. Такая техника должна выдерживать режим работы по 4-6 часов ежедневно в течение нескольких лет.

Используются в столярных мастерских, строительных, отделочных и других постоянных работах.

Промышленные

Это уже не ручные, а стационарные станки. Имеют станину, рабочий стол, двигатель с достаточным запасом мощности.

Способны работать без перерыва в течение всей рабочей смены, срок службы 5 — 10 и более лет. Обеспечивают высокую скорость и точность пропила. Аналоги – ленточные и дисковые пилы.

Режущий узел промышленного лобзика – пилка с возвратно-поступательным движением, поэтому такие станки относятся к классу лобзиков. В этой нише хорошую репутацию имеют бренды – производители промышленного оборудования для заводов, фабрик и крупных мастерских.

Стационарные бытовые и профессиональные

С его помощью можно эффективно:

Нарезать шипы на небольших заготовках, прямоугольные или сложной формы.
Вырезать узоры и орнаменты на листовом материале.
Изготавливать небольшие криволинейные детали, функциональные и декоративные: накладки, виньетки, ручки.

За счёт использования разных пилок можно пилить разные материалы. Поэтому спектр применения не ограничивается мелким столярным производством.

Стационарные лобзики имеют двигатели небольшой мощности, от 50 до 150 Вт. Но этого достаточно, чтобы пропиливать любые предназначенные заготовки, которые входят по высоте в рабочее поле станка.

В отличие от ручных моделей, стационарные лобзики обеспечивают всегда более точный пропил. Пилка не может уйти в сторону, так как закрепляется на двух концах, сверху в приводе и снизу. Это позволяет достигать ювелирной точности при работе – при подаче заготовки без чрезмерных усилий пропил будет сделан точно там, куда будет направлена заготовка.

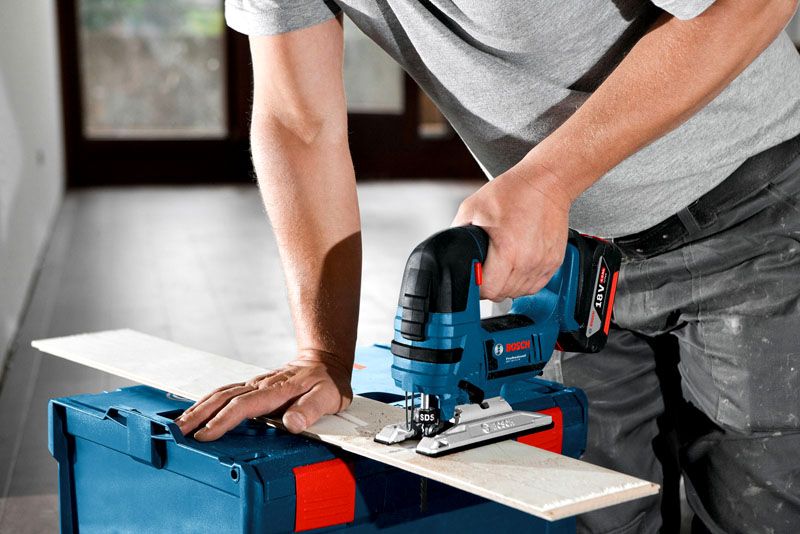

Аккумуляторные

В принципе это те же самые инструменты, что и сетевые малой и средней мощности. Мощность ограничена возможностями аккумулятора, потому аккумуляторные лобзики большой мощности не выпускаются.

Плюсы: отсутствие сетевого провода делает работу более удобной, особенно при распиле длинных листов фанеры, ДВП и других материалов. Пока не кончится зарядка аккумулятора, можно работать где угодно, вне зависимости от наличия поблизости электрической розетки.

Минусы: более высокая стоимость, меньшая мощность, необходимость регулярной подзарядки.

Устройство и принцип действия

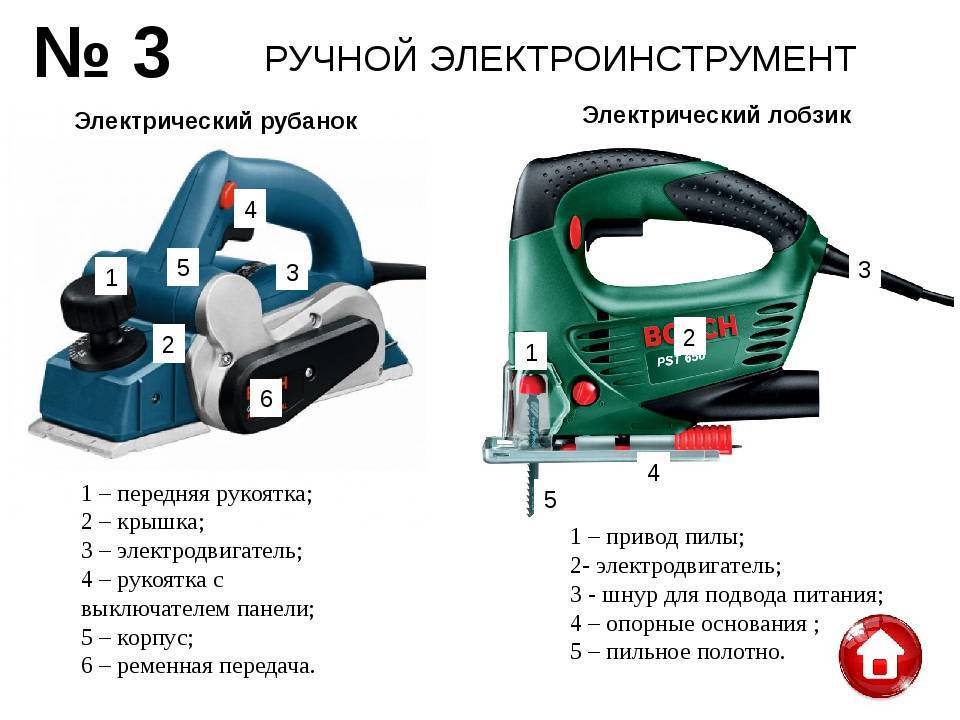

Рассмотрим подробно устройство электролобзика

Из чего состоит электролобзик

Устройство электролобзика

Шнур электропитания.
Клеммы шнура.
Стопор курка.
Курок.
Регулятор выбора скорости.
Эксцентрический шарнир.
Охлаждающий вентилятор.
Редуктор.
Регулятор маятникового действия.
Маятниковый механизм.
Пилка.
Защитный ограничитель.
Опорный ролик пилки.
Воздуховод.
Опорная плита.
Электродвигатель.
Вывод опилок.
Регулятор опорной плиты.

В простых электролобзиках оснастка перемещается только вверх и вниз. А при использовании маятникового механизма ещё вперёд и назад. Такой инструмент пилит быстрей. Как образуется вертикальное движение? Двигатель передаёт своё вращение шестерне редуктора. К ней присоединён эксцентрический шарнир, который и создаёт движение вверх-вниз. Опорная плита прижимает и удерживает инструмент на обрабатываемой поверхности, устраняя дрожание рук. Опилки выдуваются вентилятором охлаждения и выводятся через специальный патрубок.

Лучшие бытовые электролобзики

Данный инструмент предназначен для периодической работы. Бытовые модели характеризуются сравнительно невысокой мощностью двигателя и весьма ограниченным набором функций.

Hitachi CJ90VST – мощная и эргономичная модель

5

★★★★★оценка редакции

95%
покупателей рекомендуют этот товар

Смотрите обзор

Электролобзик Hitachi CJ90VST получил все, что необходимо для комфортной работы с деревом: мощный двигатель (705 Вт), крепкий пластиковый корпус, удобную и эргономичную рукоятку с прорезиненной накладкой, функцию маятникового хода, регулятор частоты (850-3000 ход/мин) и патрубок подключения к пылесосу.

Благодаря таким характеристикам и функционалу лобзик прекрасно справляется с мягкой древесиной толщиной до 90 мм. Заявленная производителем толщина пропила металла – 8 мм. Все эти плюсы дополняют литая подошва, защитный экран, механизм быстрой замены пильного полотна и кейс для хранения. Вес устройства 2.2 кг, стоимость – 4700 руб.

Достоинства:

Хорошая мощность.
Эргономичная ручка с удобным хватом.
Отличный функционал.
Качественная сборка.

Недостатки:

Жесткий сетевой кабель.
Нет функции плавного старта и регулировки наклона подошвы.

Hitachi CJ90VST станет отличным подарком любому домашнему мастеру. Только учитывайте, что этот инструмент довольно шумно работает.

ЗУБР Л-710-80 – лучшее соотношение цены и функциональности

4.9

★★★★★оценка редакции

92%
покупателей рекомендуют этот товар

Смотрите обзор

Зубр – отличная модель, для распила погонажной древесины, листового металла, ДСП, ДВП, МДФ и фанеры в домашних условиях. Мощности силовой установки (710 Вт) достаточно для распиловки даже твердых материалов на полную глубину. Лобзик берет древесину до 80 мм, сталь до 10, а цветной металл до 15 мм.

Модель оснащена только самым необходимым функционалом: 3-ступенчатым маятниковым ходом, электронной регулировкой частоты хода от 0 до 3000 мин-1 с предустановкой максимального числа ходов, обдувом.

Также здесь предусмотрена регулировка наклона подошвы (0 – 45°) с фиксацией на 15°, 30° и 45°, есть защитный экран, обрезиненная ручка и возможность подключения к пылесосу. Вес устройства 2 кг, стоимость – от 2 до 2,5 тыс. рублей.

Достоинства:

Отличная производительность.
Неплохой набор возможностей.
Выносливость.
Качественная сборка.
Возможность установки параллельного упора.

Недостатки:

Отсутствие плавного пуска.
Нет подсветки рабочей зоны.
Вибрация.

Зубр Л-710-80 – удобный помощник для дома и дачи со всем необходимым функционалом и по очень доступной цене.

Фиолент ПМ5-750Э М Кейс – лучшее соотношение цены и качества

4.8

★★★★★оценка редакции

86%
покупателей рекомендуют этот товар

Смотрите обзор

ПМ5-750Э – это новинка в линейке производителя. Особенностью данной модели является улучшенная система обдува и более надежные подшипники. Благодаря конструкции рукоятки вибрация лобзика снижена на 30%. Боковые вкладыши позволяют выполнять более точный рез. Направляющий ролик на рычаге «маятника» обеспечивает устойчивое положение пильного полотна на всех режимах.

Мощность двигателя 750 Вт. Частота ходов регулируется от 0 до 2800. Максимальная глубина пропила в древесине 135 мм, по стали и цветмету – 10 и 20 мм, соответственно. Функционал: пятиступенчатый маятниковый механизм, обдув, регулировка наклона подошвы в пределах -30..+ 45°, самоотключающиеся щетки.

В комплекте к устройству поставляется параллельный упор, линейка для криволинейных резов и кейс. Вес самого инструмента – 2,4 кг, цена колеблется от 3700 до 4500 руб.

Достоинства:

Хорошая мощность и производительность.
Минимальный уровень вибрации и шум.
Точный и чистый рез.
Мягкий сетевой шнур.
Литая подошва.

Недостатки:

Спорная эргономика и неудобная конструкция пусковой кнопки.
Необходимость доработки (винты крепления подошвы несколько выступают и царапают заготовку).

Несмотря на то, что Фиолент ПМ5-750Э по эргономике уступает моделям именитых брендов, по качеству реза он превосходит даже прославленные Макита. Такой электролобзик станет отличным помощником домашнему мастеру.

Технические характеристики, которые необходимо учитывать при выборе электролобзика

Итак, будем считать, что первое знакомство с инструментом состоялось. Однако, для того чтобы ответить себе на вопрос, какой электролобзик выбрать, этого недостаточно. Предстоит еще разобраться в его технических характеристиках, понять, на что они влияют и от чего зависят.

Потребляемая мощность

Возможности лобзика в значительной степени определяются мощностью его электродвигателя. Так, например, электролобзик мощностью 600 Вт легко справится с деревянной заготовкой толщиной 80-85 мм и даже с 6-8-миллиметровым листом из нержавеющей стали, в то время как 400-ваттному инструменту под силу будет лишь 60-65 мм слой древесины или 4-6 мм слой нержавейки.

Мощность электролобзика может варьироваться в зависимости от модели от 350 до 1000 Вт. Наиболее оптимальным вариантом можно считать середину этого интервала — 500-600 Вт. Более слабые модели подойдут лишь для решения несложных бытовых задач. Более мощные предназначены для профессионалов, и их наличие в обычной домашней мастерской вряд ли будет оправдано.

Максимальная частота ходов штока

По величине такого параметра, как частота ходов штока, можно оценить скорость работы электролобзика. Чем больше возвратно-поступательных движений совершает пильное полотно в единицу времени, тем быстрее осуществляется рез. У большинства лобзиков максимальная частота варьируется в диапазоне от 2500 до 3200 ходов/мин. (хотя бывают отклонения как в ту, так и в другую сторону), наиболее популярны и распространены модели с частотой 3000-3200 ходов/мин.

У многих электролобзиков существует возможность регулировки частоты. Эта полезная функция позволяет инструменту работать с разными по своим свойствам материалами. Чем тверже материал заготовки, тем меньше должна быть скорость движения пилки. Например, с древесиной необходимо работать на максимальной частоте, тогда поверхность спила будет идеально гладкой, а вот при резе металла, напротив, обороты нужно до предела сбросить — это убережет пильное полотно от преждевременного выхода из строя.

Регулировка частоты ходов у разных моделей электролобзиков может быть реализована по-разному. У одних необходимая скорость выставляется специальным переключателем перед началом работы. У других скорость движения пилки регулируется по ходу работы силой нажатия на пусковую кнопку. Если вы предполагаете заниматься фигурным выпиливанием, то второй вариант для вас будет предпочтительнее.

Глубина пропила

Глубина пропила — это параметр, определяющий, с заготовками какой предельной толщины может работать данный электролобзик. Разумеется, максимальная глубина пропила разных материалов у одного и того же инструмента будет различаться. Как правило, в документации к лобзику указывается несколько значений данного параметра — для дерева, алюминия и стали.

Глубина пропила зависит от мощности лобзика. У инструментов бытового сегмента глубина пила составляет 50-120 мм для дерева и 5-10 мм для алюминия. У профессиональных моделей эти величины могут достигать 150-160 мм и 30-35 мм соответственно.

Тип питания электролобзика

Как и другие ручные электроинструменты, лобзики выпускают в двух вариантах электропитания — проводные и беспроводные. Первым требуется подключение к обычной однофазной электросети напряжением 220 В. Вторые, как несложно догадаться, работают от аккумулятора. Большинство моделей беспроводных электролобзиков рассчитано на работу от аккумулятора напряжением 18 В или 10.8 В, менее распространены лобзики с аккумулятором на 14.4 В и 12 В, и уж совсем редко встречаются 24 и 28-вольтные.

Единственным преимуществом аккумуляторных электролобзиков является их мобильность. Недостатков, увы, больше, и главный из них — это сильно ограниченное время работы инструмента на одном заряде аккумулятора. Из этого следует, что неплохо бы иметь под рукой сменную батарею. Однако, тем, кто приценивается к аккумуляторным моделям, следует иметь в виду, что в большинстве случаев аккумулятор не входит в комплект нового электролобзика, а его стоимость зачастую соизмерима со стоимостью самого инструмента.

Все вышесказанное не стоит расценивать как антирекламу беспроводных электролобзиков: если вам предстоит работать в местах, где доступ к электросети невозможен или сильно затруднен, то аккумуляторный инструмент станет вам незаменимым помощником.

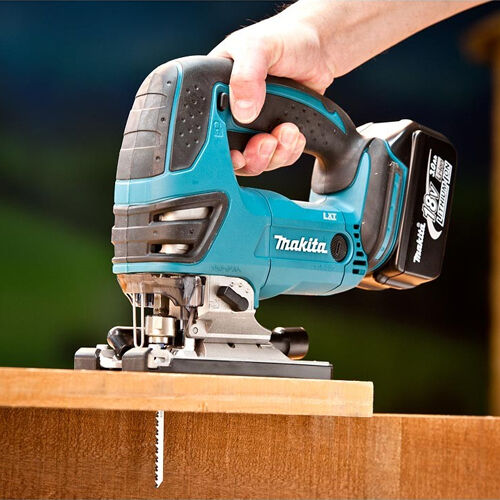

Аккумуляторный лобзик

Лучшие модели

Ассортимент лобзиковых станков довольно широк. Далее — несколько популярных моделей на российском рынке.

Proxxon DSH

Станок предназначен для работы с древесиной, пластиком, металлом. Станина изготовлена из чугуна. Возможно использовать пилки со штифтовым креплением и плоским зажимом. Цена: от 24270 руб.

Технические характеристики:

масса — 20 кг;
рабочий стол — литой алюминий;
размер столешницы — 36х18 см;
угол наклона стола — 45°;
максимальная длина пила — 400 мм;
толщина заготовки — до 50 мм;
пильный просвет — 400 мм;
амплитуда перемещения пилки — 19 мм;
количество скоростей — 2 (900 и 1400 ходов/мин);
дополнительно: система обдува, пылеотвод, регулировка наклона и частоты хода.

Einhell TC-SS 405 E

Станок предназначен для работы со многими материалами — древесиной, пластиком, гипсом и другими. Наклон рабочего стола регулируется. Встроен адаптер для подсоединения пылесоса. Устройства сдува удаляет образующиеся стружки перед пилкой. Пильный диск защищен прозрачным экраном, что повышает безопасность работы с материалами. Цена: от 7500 руб.

Технические характеристики:

рабочие материалы — древесина, плексигласс, гипс, алюминий, стекло;
основание — литое, антивибрационное;
масса — 12,5 кг;
размер столешницы — 408х250 мм;
угол наклона стола — 45°;
толщина заготовки — до 52 мм, под наклоном — до 2,5 см;
пильный просвет — 406 мм;
длина хода пилки — 14 мм;
количество скоростей — 1;
дополнительно: система обдува, защитный экран, пылеотвод, регулировка наклона стола и частоты хода.

Это достойный станок для хобби. Если же немного доработать оборудование и использовать с небольшими нагрузками, то можно применять и для небольшого бизнеса.

Кратон WMSS-11-02

Это один из самых лучших хоббийных станков в бюджетном сегменте. В нем уже имеется регулировка оборотов, что расширяет перечень материалов, подлежащих обработке. Один из плюсов состоит в том, что двигатель почти не нагревается. Использовать его можно даже в небольшой квартире. Цена — от 6400 руб.

Технические характеристики:

масса — 17 кг;
размер столешницы — 200х365 мм;
угол наклона стола — 45°;
максимальная длина пила — 330 мм;
толщина заготовки — до 40 мм;
количество скоростей — 1 (1400 ходов/мин);
дополнительно — защитный экран, сдув опилок.

ЗУБР ЗСЛ-90

Одна из самых доступных моделей на рынке российско-китайского производства подойдет в домашнюю мастерскую для работы с древесиной, пластиком, тонким алюминием, фанерой.

Технические характеристики:

масса — 14,7 кг;
размер столешницы — 375х250 мм;
угол наклона стола — 45°;
максимальная длина пила — 410 мм;
толщина заготовки — до 40 мм;
количество скоростей — 1 (1450 ходов/мин);
дополнительно — защитный экран, сдув опилок, пылеотвод, регулировка наклона.

Мнение эксперта
Левин Дмитрий Константинович

Точному распилу заготовок в этой модели мешает вибрация. Чтобы устранить недостаток, рекомендуется отрегулировать положение маховика. Для этого нужно ослабить винт крепления, расположить деталь без натяжения и закрутить винт. Такое вмешательство помогает в 98% случаев.

JET JSS-16

Станок можно использовать в домашней и ремесленной мастерской, художественном ателье. Оборудование показывает стабильный угол реза. Из преимуществ — бесступенчатая регулировка скорости, возможность установки обычных пилок. Цена — от 11000 руб.

Технические характеристики:

масса — 15 кг;
материал — древесина;
размер столешницы — 410х253мм;
угол наклона стола — 45°;
максимальная длина пила — 406 мм;
длина хода пилки — 15 мм;
толщина заготовки — до 50 мм;
количество скоростей — 1 (1600 ходов/мин);
дополнительно — регулировка частоты хода, наклона рабочего стола, степени натяжения полотна, пылеотвод, обдув, защитный экран.

Для домашней мастерской, как утверждают опытные мастера, достаточно будет простого оборудования типа Кратон, Зубр. Если же оборудование покупают для бизнеса, то стоит задуматься о более продуктивном и точном оборудовании — например, выбрать что-нибудь из модельного ряда Proxxon.

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использования
Как выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Выбор электролобзика: фирмы-производители

Сегодня разница между хорошими и плохими фирмами-производителями данного вида электрооборудования несущественна. Однако у потребителей все же сохранились некие стереотипы относительно брендов:

высоким качеством и такой же ценой, обладает инструмент от Бош и Макита;
неплохо зарекомендовали себя электролобзики от Хитачи;
среди электрооборудования бытового сегмента, лидирующие позиции удерживает инструмент от БлэкДеккер, Скил, Бош и отечественный «Байкал»;
из профессионального оборудования потребители предпочитают электролобзики от Макита, Бош, Метабо, Хитачи, Хилти.

Пилкодержатели на лобзиках — слабое звено и его ремонт

Для замены пилкодержателя на лобзиках, не понадобится даже разбирать инструмент. Ведь крепятся они к штоку инструмента посредством одного или нескольких винтов. Однако есть пилкодержатели, для замены которых не обойтись без демонтажа штока с лобзика.

Общая информация о конструкции пилкодержателей на лобзиках имеет следующий вид:

Устройства классифицируются на два типа — быстрозажимные и обычные. Быстрозажимные более популярны, однако в силу их сложной конструкции, возникают трудности с заменой
Быстрозажимные головки пилкодержателей классифицируют на три основных вида — радиальные, боковые и фронтальные. Если радиальные головки являются наиболее популярными, то боковые и фронтальные встречаются редко. Однако если инструмент имеет быстрозажимную боковую или фронтальную головку, то запчасти для нее найти будет невозможно. Для этого понадобится заказывать деталь у производителя
Быстрозажимные радиальные головки пилкодержателей — состоят из основания, которое при смещении, открывает отверстие для закрепления полотен посредством утапливания шариков, а также пружины и стопорных колец для фиксации. Чтобы разобрать головку и снять его со штока, понадобятся щипцы для съема стопорных колец. Конструкция простая и примитивная, а для ремонта или замены не понадобится разбирать весь инструмент
Пилкодержатели быстрозажимные на лобзиках имеют аналогичный механизм работы, как патроны перфораторов. В основе механизма лежат два шарика, который фиксируют полотна за их выступы

Неисправность головки лобзика выявляется по такому признаку, когда полотна не держатся, и при воздействии на материал, выпадают из крепления. Ниже показан пример изношенного крепления пилкодержателя, который подлежит замене.

Подробное видео описание, как заменить пилкодержатель на электролобзике, представлено в материале.
