Как штробить бетонную стену под проводку + видео

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

• молоток и долото;
• перфоратор;
• болгарка и шлифовальная машина;
• штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

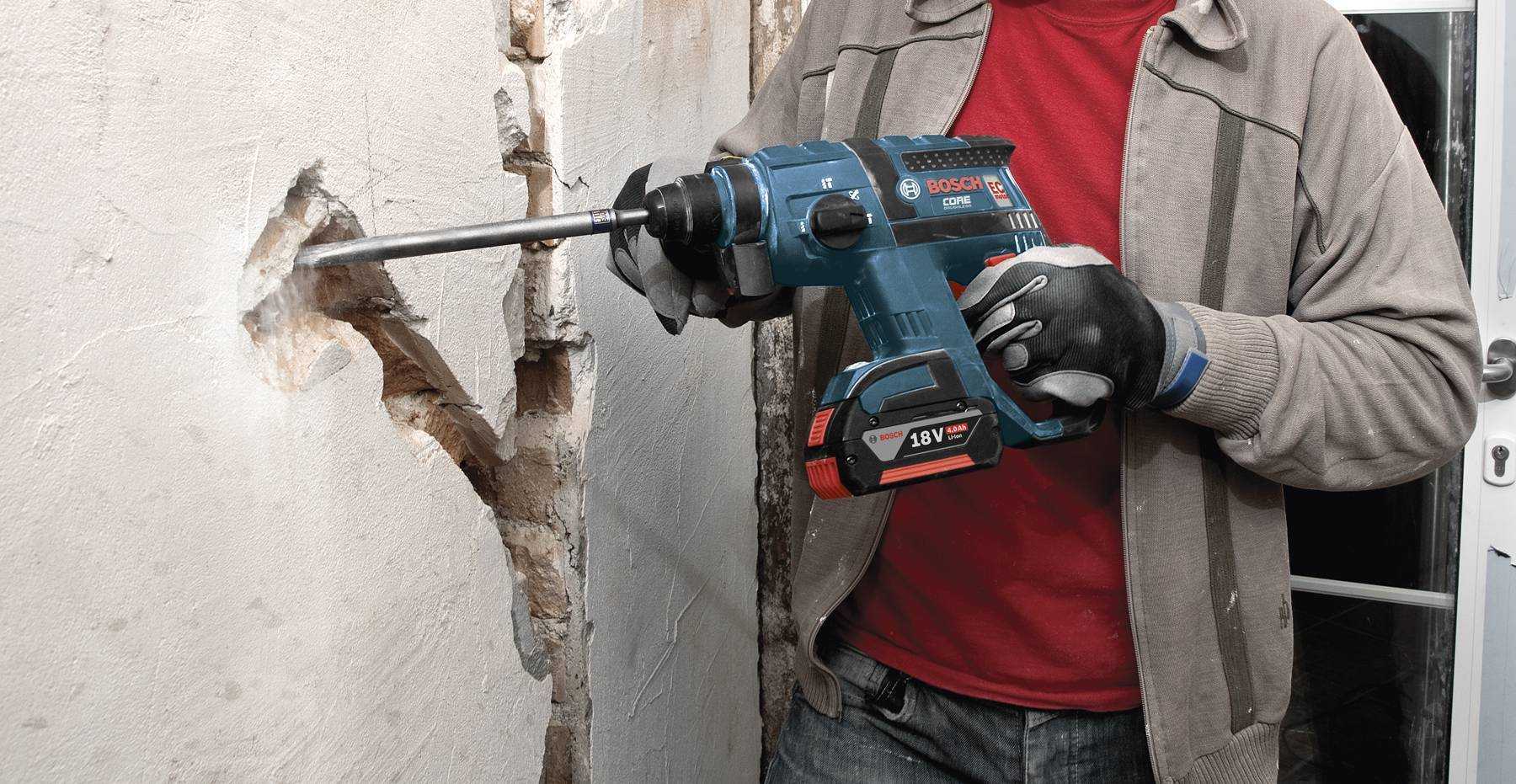

Перфоратор с насадками

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

• при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
• лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

• вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
• перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

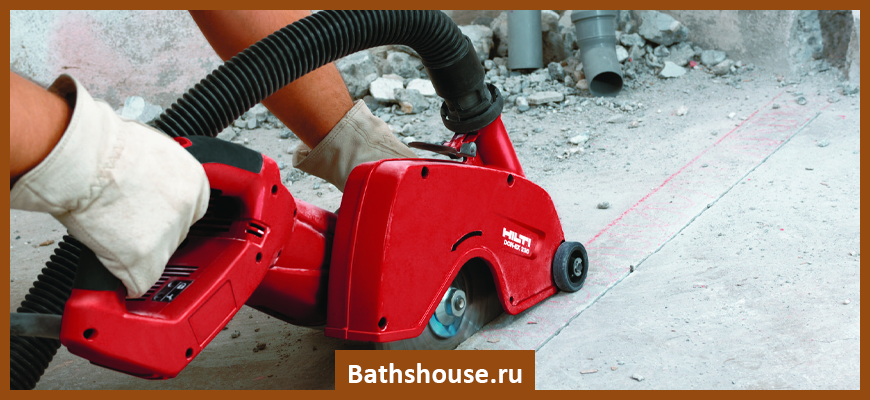

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Инструменты для штробления стен

При домашнем ремонте многие сталкиваются с вопросом – как штробить бетонную стену под проводку, своими руками. Для этого существуют различные инструменты, конкретно о которых будет указано ниже.

Молоток и зубило – идеальные напарники

Данная работа выполняется отдельными этапами. Сначала нужно зубилом на одну или две ширины его шпиля наметить края штроб. Затем, поставив острие поперек канавки, необходимо выбить небольшой кусок стены в глубину. Далее можно действовать двумя способами – снять сначала весь верхний слой намеченного углубления и лишь потом выбивать глубину канавки, или «копать» поглубже до конца после каждых сантиметров снятого верхнего слоя.

Важно! С помощью молотка и зубила сделать штробу в бетоне практически нереально

Перфоратор. Он же ударная дрель

Для выполнения штробления этим инструментом нужны три насадки – два бура разной длины и лопатка. Сначала необходимо просверлить отверстия глубиной 2.5 см по всей длине намеченной линии. Они должны быть равномерно расположены на расстоянии 1-1.5 см друг от друга. Затем, сменив бур на лопатку, пройтись по борозде от точки к точке, образовывая сплошную канавку. Работать перфоратором можно быстро и чисто. И после окончания работ получится магистраль заданной глубины и ширины. А непривлекательный внешний вид впоследствии можно будет замаскировать шпатлевкой.

Важно! Нельзя ставить лопатку перфоратора поперек борозды. В противном случае может отколоться незапланированный кусок стены

Универсальная болгарка

Для того чтобы использовать болгарку в штроблении, ей нужен алмазный диск. Качественная резка таким диском выделяется особой точностью и в процессе не оставляет ни сколов, ни трещин на рабочем материале. Немаловажным фактором также является снижение уровня шума.

Сначала нужно сделать параллельные надпилы, которые будут четкими границами будущей штробы. Ширина между ними должна соответствовать стандартным размерам необходимым для укладки кабеля. Потом с помощью зубила или перфоратора углубить борозду до желаемых размеров. Отличия между предыдущими способами, по сути, минимальны. Однако края штробы получаются ровными

Это очень важно, когда повреждение материала стен требуется свести «к нулю». Но, следует учесть, что болгарка дает очень много пыли, которая через короткое время может покрыть всю комнату

Чтобы этого избежать, можно привлечь человека со строительным (не бытовым!) пылесосом, который будет держать всасывающую трубу близко к очагу запыления.

Штроборез, или как проштробить стену под проводку без пыли

Штроборез является инструментом, который вобрал и модифицировал все достоинства болгарки, необходимые для резки борозд в стене. У него есть два алмазных круга, расстояния которых могут регулироваться, в зависимости от нужных размеров борозды. Специальный мощный кожух закрывает сверху оба круга более чем наполовину. И при вхождении кругов в стену, этот кожух, полностью примыкая к стене, изолирует пространство резки. А образующаяся пыль вытягивается через предусмотренный отвод для пылесоса. После прорезки краев, лишний материал все же придется выбирать перфоратором. Однако края получатся идеально ровными и без лишней пыли. Главным минусом является цена инструмента, которая для домашних условий будет слишком завышенной.

Нюансы перед началом работ

Штробы в стене желательно прокладывать только в вертикальном или горизонтальном положении

Приступая к штроблению стен под электропроводку, нужно учитывать некоторые правила и рекомендации:

1. Штробу в стене прокладывают только в горизонтальном либо вертикальном направлении, не делая косых борозд.
2. Желательно, чтобы штроба, проложенная между двумя точками, имела не более 1 поворота. Большое количество перегибов увеличивает риск нагревания электрического кабеля, а это может привести к его порче и возникновению возгорания в стене.
3. Размеры борозд имеют допустимые пределы. Их ширина не может превышать 30 мм, глубина должна быть не больше 25 мм, а максимальная длина составляет 3 м.
4. Прокладывая штробы, нужно отступать как минимум по 40 см от отопительных батарей и газовых труб. Борозду желательно прокладывать на 10-сантиметровом удалении от потолка, пола и дверных проёмов.
5. В панельных постройках прокладывать проводку в железобетонных перегородках нельзя – это чревато снижением прочности конструкции и появлением трещин. Если другого выхода нет и приходится штробить железобетон, глубина канавок должна быть минимальной, а арматурная сетка должна сохранить целостность.

Рассмотрим ещё некоторые тонкости выполнения процесса:

1. При штроблении межкомнатных перегородок борозду желательно проводить на максимальном приближении к уровню пола или потолка – это поможет снизить нагрузку на стену.
2. Для проделывания углублений в бетонных или кирпичных конструкциях лучше не использовать болгарку с малой мощностью. Такой инструмент не позволит достичь желаемого результата, зато может быстро прийти в негодность.
3. Перед началом штробления обязательно нужно проверить, остались ли в стенах ранее проложенные электропровода. Если вы не планируете менять проводку полностью, старые провода нельзя задевать рабочим инструментом.
4. Прокладывая штробу под потолком, не используйте стремянку. Работать с тяжёлым инструментом на столь неустойчивой конструкции неудобно и опасно.
5. Не приступайте к штроблению, предварительно не проверив исправности инструмента и всех его деталей.

Штробление стен своими руками – краткая инструкция

Итак, перед началом работ нужно выбрать инструмент. Если для штробления нет возможности пользоваться инструментом с пылесосом, необходимо плотно закрыть все щели в помещении, а оставшуюся мебель и прочие вещи накрыть полиэтиленом.
Поверхность стен в местах проложения штроб необходимо очистить от лишних покрытий, таких как обои, плитка и т.п.
Разметка поверхности. На этом этапе нужно точно разметить расположение будущих штроб и отверстий под розетки и выключатели. Для этого удобно пользоваться лазерным уровнем, который точно строит горизонтальные и вертикальные плоскости

При этом важно не забывать о проводке, которая уже заложена в стенах. Для того, чтобы отыскать действующую проводку, можно воспользоваться специальными приборами, детектрующие электромагнитное излучение.
После разметки приступают непосредственно к резке выбранным инструментом

Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники. Для этого используют специальные круглые коронки с твердосплавными пластинами.Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.
После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.

Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.

Нужно ли проводить работы перед штукатуркой

До недавнего времени ни в одном издании ПУЭ не было указано, как должно быть правильно, вначале штукатурка, а затем проводка или наоборот. Но в обновленном недавно своде правил упомянуты работы по оштукатуриванию. В нем, в частности, говорится, что к началу отделочных работ, вся электрика должна быть смонтирована. Выходит, что по нормативам правильно заниматься электрической проводкой перед штукатуркой.

Однако, по мнению электриков лучше приступать к прокладке проводки после штукатурки, а не до. Тем более в домах панельного типа допускается прокладывать штробу только в штукатурке. Еще одной причиной предпочтения такого порядка работ является использование воды при оштукатуривании стен. И если первым делом провести электрику, то необходимо защитить места соединения проводов в подрозетниках, что не всегда возможно сделать.

Общие правила штробления стен

При работе с твердыми поверхностями применяются прочные, тяжелые и мощные приспособления. Как правило, ручные инструменты для обработки кирпичных и бетонных стен не используются.

Исходя из этого, необходимо придерживаться таких правил:

1. Защищать руки, глаза и органы дыхания от механических повреждений. При работе строительных приборов образуется пыль, осколки камня и искры. Проводить штробление под проводку необходимо в специальных очках, прочных перчатках и респираторе.
2. Брать в расчет возможность наличия в стенах проводов, находящихся под напряжением. Такое часто бывает в старых домах, где проводилось несколько ремонтов. Желательно работать, стоя на резиновом коврике, предварительно обесточив помещение.
3. Прокладывать провода разрешается только по вертикали и по горизонтали. Запрещается делать канавки под углом, стремясь сэкономить материал и время работы.
4. Штроба не должна быть ближе 10 см от углов комнаты, дверных и оконных проемов. Расстояние от плит перекрытия должно быть 15 см и больше, а от газовых стояков — не менее 40 см. Категорически запрещается нарушать целостность межпанельных стыков.

https://youtube.com/watch?v=kvcOhA5bgNM

Остро стоит вопрос прокладки проводки в несущих стенах. Особенно это актуально для панельных домов, где велика вероятность повреждения арматурного каркаса плит. Поэтому, перед тем как штробить стены под проводку, необходимо проконсультироваться по этому поводу у управляющей организации и получить разрешение на проведение работ.

На ней нужно отобразить точное прохождение проводов, монтажные коробки, розетки и выключатели

Очень важно выполнить планировку с точностью до сантиметра. Это поможет избежать повреждения скрытой проводки при последующих сверлениях стен

Основные правила и ограничения

В штробы укладываются коммуникации, которые не требуют систематического обслуживания, а по размеру не превышают 30% толщины стены.

Важно! По общепринятым строительным нормам штробление несущих стен и плит перекрытий в панельных домах запрещено, так как это может ухудшить несущие свойства всей конструкции и повредить слой, защищающий внутреннюю арматуру от коррозии. В монолитных домах глубина канала не может доходить до глубины залегания арматуры.

Запрещено штробить по диагонали, разводка осуществляется либо горизонтально, либо вертикально. Наклон допускается только в случае параллельной наклонным стенам прокладке.

Горизонтальное штробление выполняется на расстоянии 15 см от плит перекрытия.

Удалённость прокладки вертикальной штробы от имеющихся дверных и оконных проёмов и углов — не менее 10 см, а от труб газа — 40 см.

Глубина и ширина канала должна равняться 2,5 см, а максимальная длина — не более трёх метров.

Допускается только один угол поворота штробы от коробки и до конечной точки.

Запрещается проделывать каналы и полости в стенах, сопряжённых с лестнично-лифтовым узлом.

В несущих перегородках штроба прокладывается максимально короткими путями.

Подготовка и разметка рабочей поверхности

Прежде всего, необходимо проверить стены на старую проводку. Для этого существуют специальные тестеры и индикаторы, принцип которых основан на общей схеме электричества. Она выглядит так – от общего рубильника к электрической точке, к примеру, розетке подходят два провода – фазовый и нулевой. По фазовому идет ток от рубильника к точке постоянно, независимо от того, подключено там что-то или нет. Нулевой же провод оказывается под напряжением только при включенном приборе. И только тогда идет возврат тока назад к рубильнику. Индикаторы ловят фазовый провод. Во многих индикаторах сверху находится специальная лампочка, которая загорается при нахождении цели. Этот этап подготовки необходим, чтобы обезопасить себя от ударов током.

После проверки нужно нарисовать будущий маршрут на стене — от распределительной коробки к каждой точке подключения.

Перед началом работ, обязательно занавесьте дверные проемы влажной тканью или строительной пленкой. Не надейтесь на плотно закрытую дверь – мелкие частички пыли все равно лазейку найдут.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

5. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
6. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
7. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

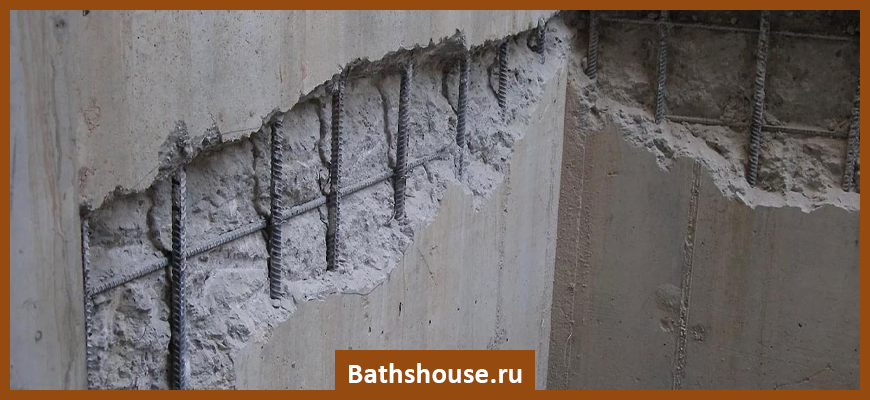

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

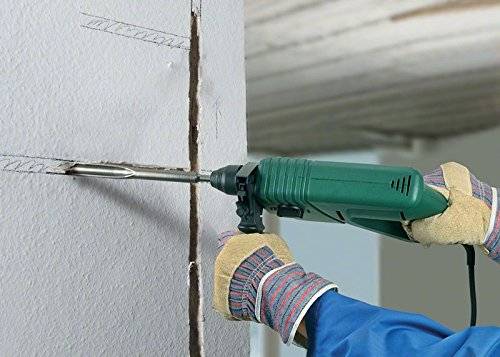

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором  не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Как подготовиться к работам?

Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.

Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.

Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.

Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.

Какие конструкции запрещено штробить?

Главный вопрос, который возникает у неопытного строителя – “Можно ли штробить несущую стену?”. Если речь идёт о наружных несущих стен и перегородках, штробление проводить разрешается, так как они имеют большую толщину и прочность, которая позволяет без последствий выдерживать нагрузки перфорирующего оборудования. Чего нельзя сказать про внутренние несущие стены каркасно-панельного типа. Для проведения таких работ необходимо получить разрешение у муниципального комитета по строительству.

Штробу в полу перекрытия панельного дома также делать запрещается. При необходимости прокладки проводов сделайте бетонную стяжку и предусмотрите в ней место для кабеля. Штробить потолок можно только по кратчайшему пути к светильнику. Делаются ли штробы в железобетонных перегородках? Нет. Это приводит к появлению в конструкции трещин и неблагоприятным последствиям. В крайнем случае, если необходимо сделать штробу, проделывается неглубокая канавка, чтобы не повредить армирующий каркас.

Монтируя электропроводку в бане или деревянном доме, обойдитесь без штробления. Стены таких зданий изготавливаются из дерева или бруса, материал придётся не штробить, а пилить. Это сложный процесс, который занимает много времени и сил. Поэтому применяется монтаж открытой электропроводки. Это же правило касается и деревянных напольных покрытий. Провода укладываются за доски, ДСП-панели, плинтусы, утеплитель.

Стены из гипсокартона – тонкий и хрупкий материал, поэтому проводить в них горизонтальные или вертикальные штробы для прокладки кабеля не получится. Как и в случае с деревом, провода укладываются в гофре или между профилями. А вот сделать в гипсокартоне отверстие под розетку или выключатель допускается. Для этого используйте коронку

Последние материалы, на которые бы хотелось обратить внимание – газобетон и пенобетон. В них штробу делают при помощи ручного штробореза, который стоит около 1000 рублей

В любом случае в каждом регионе правила штробления стен могут отличаться, поэтому предварительно рекомендуем с ними ознакомиться.

Особенности работы с различными материалами

В зависимости от типа стены процесс штробления может занимать разное время и быть неодинаковым по трудоемкости.

Штробы в бетоне и кирпиче

Монолитная бетонная стена очень сложна в работе. Зубило с молотком тут лучше не использовать вовсе – процесс отнимет все силы. Можно сделать канавку болгаркой без пыли, подсоединив пылесос, но только при выборе самого прочного и надежного режущего приспособления. Для штробления бетона повышенной прочности придется отказаться от болгарки, поскольку круг от нее может слететь и поранить мастера. Здесь используют перфоратор или дрель с алмазными сверлами.

С кирпичом работать проще, особенно, если стена еще не закрыта штукатуркой. Проводку кладут прямо в пазы между отдельными кирпичиками, после чего производят оштукатуривание. Вертикальные швы лучше делать перфоратором или дрелью. Для создания небольших трасс можно пользоваться даже ручными приспособлениями.

Дерево и газобетон

Сделать штробу в мягких материалах — поризованных бетонах — несложно. Для работы подойдет дрель, болгарка, перфоратор, штроборез, ручные инструменты. Последние позволят сделать канавку нужной ширины и глубины буквально за пару подходов. В древесине скрытую проводку не прокладывают, а пропускают ее открытым способом в огнестойких кабель-каналах и коробах.

Другие материалы

Гипсокартон является очень хрупким материалом, поэтому его не подвергают штроблению. Кабели для электросети укладывают под листами ГКЛ, где они будут надежно скрыты от посторонних глаз. Отверстия под розетки делают с помощью перфоратора со специальной насадкой. Штробы в кафеле выполняют болгаркой или штроборезом с алмазными дисками. Перфоратор для этой цели не подходит, так как может повредить материал.

Нюансы с несущими стенами

Ограничения на штробление несущих стен касаются квартир в многоквартирном доме. По большей части, они относятся к железобетонным постройкам. Арматура каркаса стен располагается на той же глубине, что и штробы, и может оголяться. В результате толщина стены уменьшается, повышается опасность ее деформирования и обрушения.

Укладка проводов на несущих стенах возможна другими способами. К примеру, вначале делают оштукатуривание, а потом прокладывают провода внутри штукатурного слоя. Также кабели пропускают под облицовкой из панелей, ГКЛ, фанеры на каркасе.

Нюансы штробления бетонной стены

Для штробления бетонной стены используют металлическую лопатку и 2 насадки с длинным и коротким буром. По размеченной линии проделывают отверстия глубиной 25 мм. Чтобы линия получилась как можно ровнее, советуют комбинировать болгарку и перфоратор. Работа пойдет быстрее, если на болгарку поставить алмазный диск. В этом случае работать со стенами из бетона и кирпича станет намного легче. Болгаркой проводят 2 параллельных надпила на расстоянии, которое равно ширине штробы. Затем перфоратором проделывают канавку на нужную глубину, далее действуют как описано выше. В результате работы 2-х инструментов линии получатся намного ровнее, а глубина штробы одинаковая.

При штроблении обязательно используют защиту рук и лица
