Полезные рекомендации в схемах и видео: как сделать пескоструй своими руками

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

• сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
• наконечник на сопло, который может быть изготовлен из стали или керамики;
• рукоятка с курком, обеспечивающая удобство манипулирования устройством;
• штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Самодельный пистолет в разобранном виде

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения. Именно поэтому для пескоструйного пистолета лучше приобретать серийные сопла (а некоторые их модели даже могут быть оснащены рукояткой и спусковым крючком).

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Сопла для пистолета из старых свечей зажигания

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

• компрессор, который обеспечивает требуемое давление воздушного потока;
• пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
• шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
• шланг, по которому из специальной емкости всасывается абразивный материал;
• всасывающий клапан или заборный патрубок.

Влагоотделитель решает проблему конденсата в воздухе: без него песок быстро налипает внутри сопла и забивает проход

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием. Чтобы абразивный материал из такой бочки подавался под требуемым напором, ее необходимо расположить на некоторой высоте.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

Самодельная пескоструйная камера

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

• смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
• освещение внутреннего пространства камеры;
• два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
• решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Схема работы пескоструйной камеры с циклоном

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Подробнее познакомиться с различными вариантами изготовления камер для пескоструйной обработки можно по многочисленным видео в интернете.

Из чего можно сделать своими руками пескоструйный аппарат

Наиболее простым считается изготовление агрегатов из газовых баллонов и огнетушителей. В домашних условиях лучшей основы не придумать. Сейчас вкратце  рассмотрим алгоритм действий, которые нужно выполнить.

Пескоструй из газового баллона своими руками: пошаговая инструкция

Вариаций агрегатов, созданных  своими руками из различных подручных материалов  десятки и сотни. Пескоструй тоже можно сделать из потерявших актуальность приборов и деталей.

Иллюстрация	Описание действия
	Начнём с того, что проделаем отверстие по центру в дне газового баллона. Для этого по кругу рассверливаем тонким сверлом, после чего выламываем круг плоскогубцами.
	Для того чтобы отверстие выглядело аккуратнее, расшорошиваем его при помощи дрели со специальной насадкой, хотя это и необязательно. Видно рваных краёв всё равно не будет.

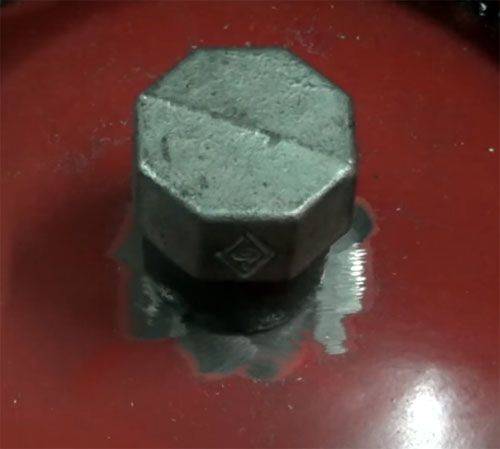

	Привариваем заглушку с винтовой пробкой – через неё будет засыпаться в ёмкость песок.

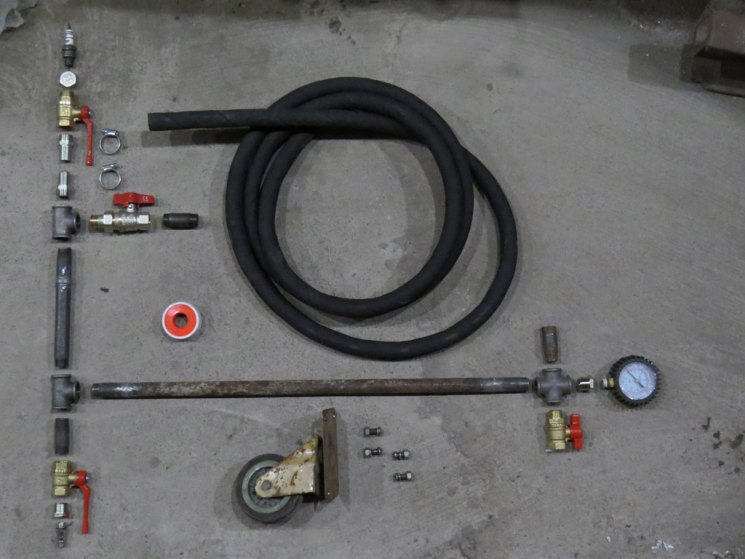

	Приготовив все сгоны, фитинги краны и шланги, можно приступать к работе. Обязательно наличие осушителя! Дело в том, что при работе компрессора образуется конденсат, который, выходя со сжатым воздухом, намочит песок, а мокрый абразив просто забьёт сопло.
	Пытаемся вывернуть вентиль газового баллона. Это редко получается без сложностей. В некоторых случаях его приходится срезать, высверливать оставшееся внутри и поправлять резьбу.
	После того как вентиль удалён, в отверстие вворачивается сгон на ½ дюйма. Не стоит обращать внимания, что резьба на баллоне конусная.
	Все резьбовые соединения проматываем паклей. Как альтернативу можно использовать ФУМ-ленту, однако, старая добрая пакля надёжнее.
	Если не планируется много работы, в качестве сопла можно использовать наконечник от дешёвого термопистолета, который продаётся в магазинах FixPrise.

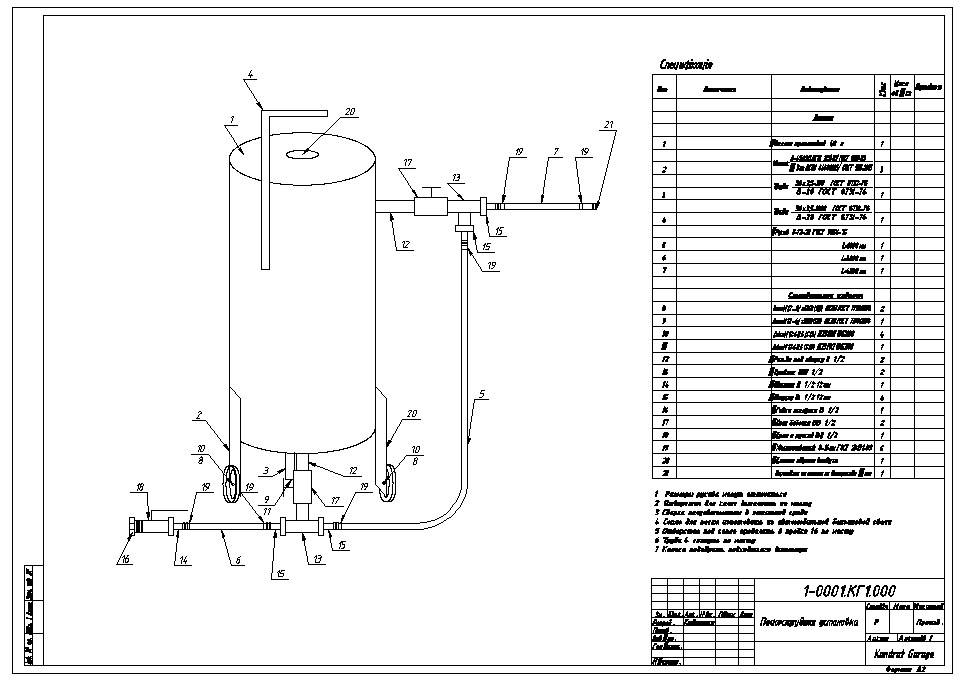

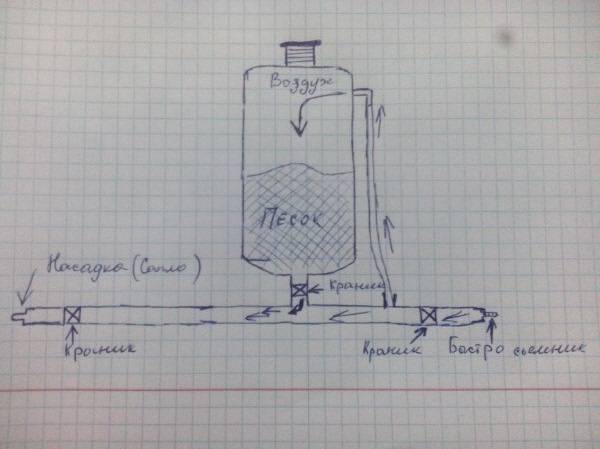

	Вот так выглядит наш пескоструйный аппарат напорного типа. Конечно, внешний вид может отличаться, но суть от этого не меняется.
	Таким аппаратом можно не только обрабатывать металл, но и матировать стекло, что мы и попробовали сделать на примере простой бутылки.

Сложно ли сделать пескоструй своими руками из огнетушителя

Если разобраться подробно с нашей пошаговой инструкцией, то изготовить пескоструйный агрегат из огнетушителя труда не составит. Здесь всё делается точно также. Единственным отличием будет размер резервуара для песка.

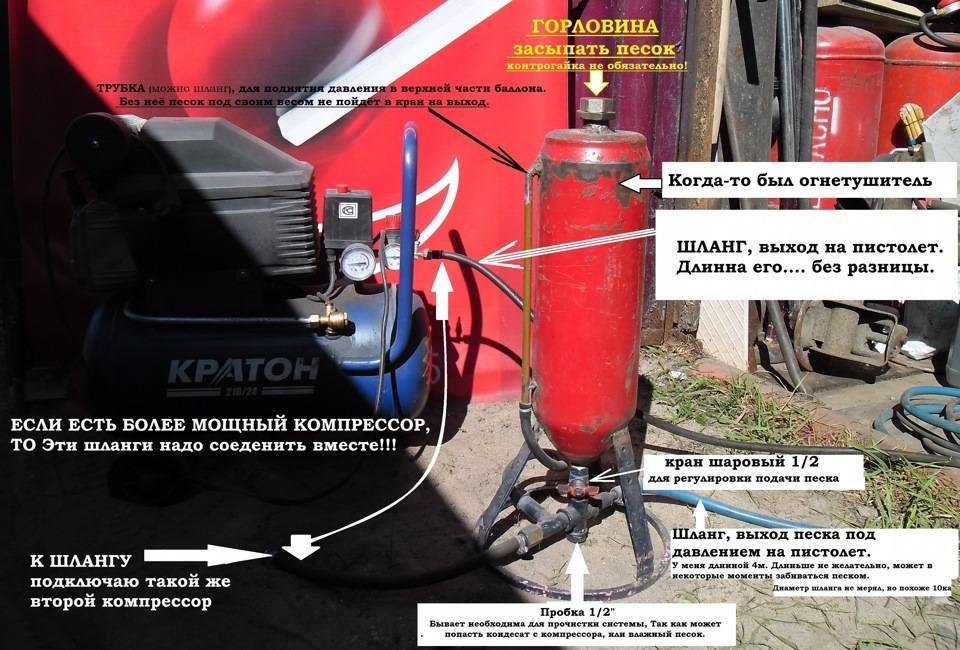

Вот такой аккуратный пескоструйный аппарат получается из огнетушителя

Как сделать сопло пескоструйное своими руками: советы редакции HomeMyHome.ru

Оптимальным вариантом будет изготовление керамического сопла для пескоструя из отработавших свой век автомобильных свечей зажигания. Для этого нужно вывернуть центральную часть, после чего со стороны гайки обрезать свечу болгаркой. Делать это следует аккуратно, чтобы не повредить керамику. После проделанной работы керамический стакан легко снимается. Конечно, такое сопло проработает не более 2−3 часов, однако, вся прелесть здесь в том, что это не будет ничего стоить – старых свечей зажигания можно найти сколько угодно. Если же приобретать сопло, то лучше всего покупать изделие из карбида бора. Оно прослужит от 750 до 1000 часов беспрерывной работы. Чугунного сопла хватит на 6−8 часов, а изделия из карбида вольфрама − примерно на 300 часов.

Именно эта керамическая часть свечи зажигания и нужна, чтобы сделать сопло

Изготовление пескоструйного пистолета своими руками: насколько это сложно

Изготовление пистолета для пескоструйного аппарата− дело совершенно несложное. Для этого потребуется лишь пневмопистолет, при помощи которого продувают труднодоступные места и пластиковая бутылка. Предлагаем нашему уважаемому читателю просмотреть короткий видеоролик, в котором подробно объяснятся процесс изготовления пескоструйного пистолета для компрессора.

Пистолет для пескоструя, сделанный своими руками

Как сделать пескоструй своими руками: видеоуроки по изготовлению различных агрегатов

Часто закоксовываются свечи зажигания? Тогда неплохим выходом будет сконструировать и изготовить своими руками пескоструй для очистки свечей зажигания. Как он выглядит и каким образом используется, можно узнать из видео.

А из следующего видео можно понять, как устроен пескоструйный аппарат с водой. Довольно интересное решение, которое не потребует от вас больших затрат, если под рукой есть мини-мойка типа «Кеёрхер».

Ну а если решено сделать пескоструйную камеру, редакция HomeMyHome.ru представляет вашему вниманию несколько самоделок, сделанных по чертежам.

Как установить пескоструй на «Керхер» и другие альтернативные варианты изготовления

Изобретатели, которые любят самостоятельно собирать инструменты из подручных средств или других приборов, предлагают в работе использовать самые различные материалы. Таким образом, им удается изготавливать устройства разных видов, например, пескоструйный пистолет с мешком для сбора песка, позволяющий применять абразив несколько раз подряд, или разнообразные аппараты рециркуляционного типа. При этом зачастую в работе используются приборы, предназначенные совсем для других целей.

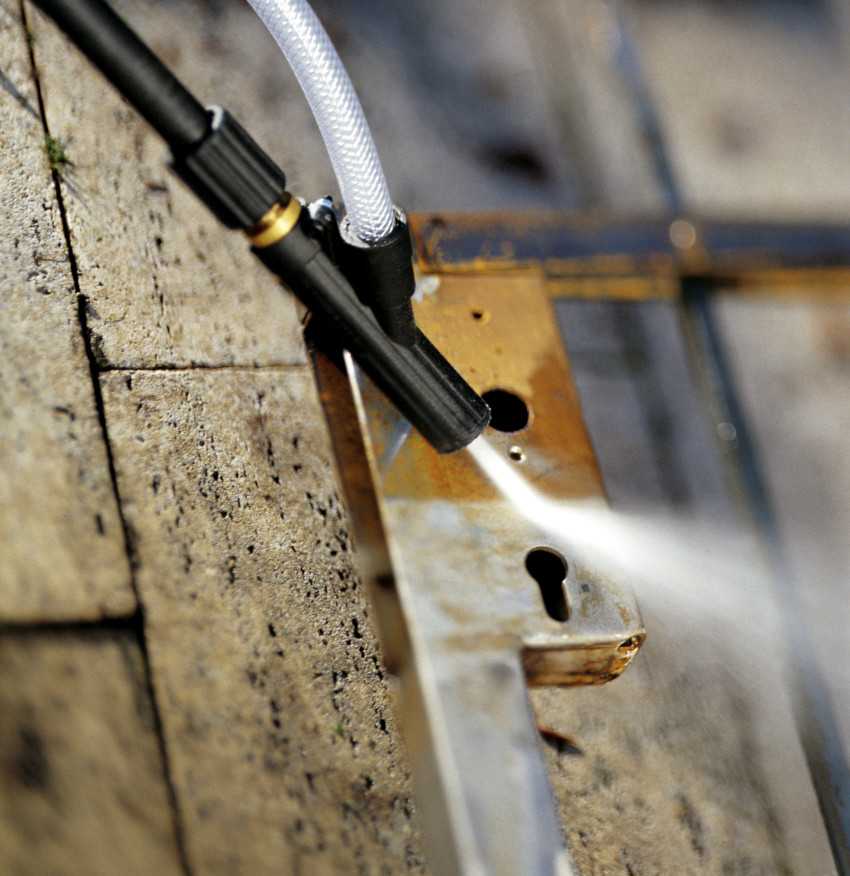

Одним из хороших примеров является самодельный пескоструй, изготовленный на основе мойки высокого давления. Чаще всего для работы берется оборудование фирмы «Керхер». В итоге получается собрать беспылевой пескоструйный аппарат, позволяющий эффективно очистить даже сложные загрязнения.

Мойка в процессе работы создает высокое давление воды, при этом актуально, что расход жидкости – минимальный. Для того чтобы получить эффективно работающую беспылевую установку, потребуется собрать пескоструйную насадку на выходную трубу. Помимо этого, понадобятся и другие комплектующие:

Одним из вариантов самодельного пескоструя, является устройство изготовленное на основе мойки высокого давления

• самодельное или керамическое сопло;
• качественный армированный шланг;
• узел для смешивания, можно использовать обыкновенный тройник, главное – выбрать деталь нужно диаметра;
• блок регулировки подачи, который представляет собой цилиндрический дозатор;
• труба для забора песка, дополненная трактом подачи воздуха в закрытую емкость с абразивом.

Готовый пескоструй водяного типа из мойки будет работать по эжекторной системе. В этом случае вода под высоким давлением в процессе быстрого прохождения сквозь блок смешивания создает вакуум в узле подачи абразивного материала. После этого песок вместе с водой выбрасывается под высоким давлением.

Среди особенностей использования подобного прибора можно выделить следующий момент: несмотря на небольшой расход воды, абразив подается очень интенсивно. Это позволяет не только чистить поверхности, но и матировать стекла.

Полезный совет! Чтобы устройство, сделанное из мойки высокого давления, стабильно подавало абразив, нужно использовать мелкий песок равномерной дисперсии. Для бытовых работ подойдет мелкий, просеянный речной песок.

С помощью пескоструя изготовленного из «Керхера»можно не только чистить поверхности, но и матировать стекла

Как сделать инструмент из продувочного пистолета и краскопульта

Другой вариант – пескоструй из продувочного пистолета, отличающийся высокой эффективностью, но при этом небольшими габаритами. Особенно прибор ценится автолюбителями, занимающимися кузовными работами. Для изготовления подготавливают следующие детали:

• продувной пистолет пневматического типа;
• тройник для сантехнических работ;
• шаровый кран, при помощи которого будет регулироваться подача абразива;
• выходное сопло с прижимной гайкой.

В качестве резервуара для абразивного материала подойдет легкий баллон от огнетушителя или даже обыкновенная пластиковая бутылка. После соединения всех деталей прибор подключается к компрессору.

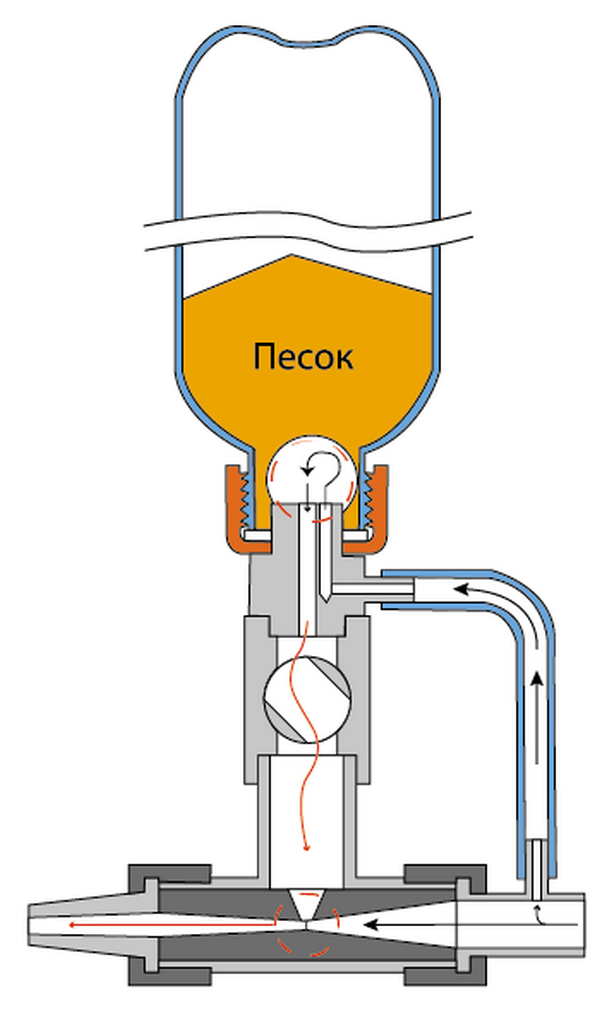

На основе краскопульта также можно изготовить пескоструйный аппарат

Еще один популярный вариант изготовления заключается в использовании в качестве основы краскопульта. Помимо него, следует подготовить и другие элементы:

• рукоятку, оснащенную механизмом подачи воздуха;
• клапан для смешивания, который берется из пистолета-краскопульта;
• емкость для абразива;
• тройник;
• шаровый кран-регулятор.

Начать работу необходимо с проточки пистолета краскопульта, чтобы была возможность использования сопла нужных размеров. После подготовки детали к пистолету подсоединяется тройник для смешивания. В конце крепятся шланги, обеспечивающие поступление и циркуляцию. Пуск подачи абразива осуществляется при помощи кнопки курка. Объема маленького резервуара хватит для очистки небольших деталей или поверхностей на протяжении получаса.

Следуя инструкциям, можно создать мощный пескоструй для масштабных работ или сделать устройство попроще. В этом случае все зависит от навыков и деталей, которые имеются в наличии. Перед выбором конкретной конструкции лучше сразу определиться с фронтом работ, которые планируется решать при помощи прибора.

Алгоритм и правила сборки

Пескоструйная камера – как промышленная, так и собранная своими руками для домашнего использования – обязательно должна быть оснащена вентиляционной системой, которая обеспечит отвод пыли, в большом количестве образующейся при обработке. Как уже говорилось выше, при работе с такой камерой, насколько бы качественно она ни была выполнена, необходимо использовать средства защиты глаз, органов дыхания и всего тела.

Конструктивными элементами, которые вам потребуются для изготовления пескоструйной установки, используемой в комплексе с такой камерой, являются:

• емкость для абразивного материала, из которой он будет подаваться в зону обработки;
• компрессор, обеспечивающий необходимое давление воздушного потока, смешиваемого в системе с абразивом;
• сопло, через внутреннее отверстие которого в зону обработки будет подаваться абразивная смесь;
• пистолет для управления соплом и удобства работы с ним;
• кран шарового типа, который позволит регулировать параметры потока абразивной смеси;
• элементы, обеспечивающие крепление всех деталей конструкции и их герметизацию.

Внутреннее пространство камеры при открытой боковой дверце

Чтобы иметь возможность постоянно контролировать процесс пескоструйной обработки и эффективно управлять им, с одной стороны такой камеры необходимо сделать смотровое окно, а во внутренней ее части организовать систему освещения. В качестве материала изготовления такого окна лучше использовать ударопрочный пластик (обычное стекло может не выдержать значительных нагрузок и быстро выйти из строя).

Для управления пескоструйной насадкой, которая будет располагаться внутри камеры, в передней части последней необходимо сделать два симметрично расположенных отверстия. Диаметр таких отверстий, в которых будут фиксироваться рабочие перчатки, должен составлять примерно 100 мм. Необходимо учитывать тот факт, что рабочие перчатки, находящиеся внутри камеры, будут быстро приходить в негодность, поэтому надо предусмотреть, чтобы их можно было оперативно и легко заменить на новые.

Переходные манжеты – простой способ быстрой замены рабочих перчаток

Под дном пескоструйной камеры следует расположить желоб, при помощи которого отработанный материал будет собираться в специальную емкость, поэтому для изготовления дна лучше всего использовать прочный сетчатый материал. Сбор отработанного абразивного материала, если он выполняется аккуратно, позволит применить его повторно, что значительно снизит стоимость обработки. Для эффективного освещения внутреннего пространства пескоструйной камеры лучше всего использовать два осветительных прибора, расположенных в двух разных краях ее верхней части.

Бункер сбора абразивного материала (вид снизу)

Пескоструйная насадка, при помощи которой выполняется обработка внутри камеры, располагается в ее внутренней части, а ее подключение к емкости с песком и компрессору обеспечивается при помощи специальных шлангов. На заднюю стенку самодельной камеры для пескоструйной обработки можно навесить большую дверцу (можно также затянуть стенку брезентом), что позволит без проблем помещать в нее изделия различных размеров и конфигурации.

Требуемые материалы

Для нашего пескоструйного аппарата потребуется компрессор вместимостью не меньше 700 л воздуха. К нему необходимо докупить маслоотделитель, в противном случае песок будет намокать от масла.

В колбу можно также засыпать шарики из силикагеля, они продаются в любом зоомагазине. В таком случае воздух будет поступать в ресивер полностью сухим, так как влага будет хорошо забираться шариками.

Также потребуются следующие детали:

• Герметик силиконовый или фумлента.
• 2 латунных шаровых крана.
• Цанговый зажим.
• Шланг для кислородных баллонов 1 см в диаметре (он отличается особой прочностью).
• Усиленный шланг.
• Штуцера.
• Труба с резьбой и заглушкой.
• Отрезок трубу с 3 бочатами.

Правила эксплуатации и техника безопасности

Поскольку пескоструйный аппарат работает с жесткими абразивами необходимо соблюдать технику безопасности, чтобы избежать травм. К примеру, нужно пользоваться респиратором или шлемом, надевать специальную рабочую одежду и защищать руки прочными перчатками, не оставляя открытых участков кожи.

А также соблюдайте следующие правила в процессе работы:

всегда перед началом работ внимательно проверьте все соединения на герметичность и целостность;
постоянно проверяйте состояние сопла, особое внимание обращайте на керамические и металлические;
клапан, дозирующий песок всегда должен быть открыт;
качественная обработка поверхности достигается при угле распыления в 90 градусов;
после работы смажьте все клапаны аппарата;
нельзя натягивать шланги во время работы;
аппарат необходимо заземлить;
если используете песок, он должен быть просеян, следите за однородностью другого абразива – крупных частиц быть не должно.

При соблюдении этих нехитрых правил удастся избежать травм, а аппарат будет служить долго.

Основные части аппарата

Стандартный пескоструйный агрегат состоит из следующих компонентов.

1. Компрессор, подающий воздух под большим давлением.
2. Герметичная ёмкость для песка. Можно использовать газовый баллон или пластиковую бутылку. Бутылка прослужит очень мало, а потому использовать её надо только в том случае, если есть необходимость одноразовой обработки. Если же нужен аппарат на постоянной основе, то потребуется газовый баллон.
3. Воздуховод.
4. Шланг армированный.
5. Абразивная фракция.
6. Редуктор.
7. Пистолет, который будет распылять абразив.

Конструкция пистолета состоит из ещё нескольких деталей:

• сопло;
• смеситель;
• рычаги подачи воздуха и абразива.

Лучше всего будет приобрести компрессор уже готовым, поскольку своими руками такой прибор сделать очень затруднительно, ведь он должен обеспечивать подачу частиц со скоростью 500 литров в минуту. А ещё стоит отметить то, что двигатель подачи воздуха должен обладать автоматизированным режимом переохлаждения.

Сопло является очень важной частью приспособления. Изготавливать нужно его из очень прочного материала. Подойдёт карбид вольфрама или бора

Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику

Подойдёт карбид вольфрама или бора. Если использовать керамику или чугун, то такое приспособление будет недолговечным, поскольку выйдет из строя уже после нескольких часов работы. Но в том случае, если необходимо произвести одноразовую обработку, можно использовать и более дешёвые детали, например, керамику.

В качестве абразивного материала можно использовать обычный песок, который предварительно хорошо просеивается через сито. Песок выбирается в зависимости от результата, который должен быть достигнут. Фракция может быть от 0,5 до 3 мм. Лучше не использовать речной песок. Желательно выбирать породу, которая находится в карьерах.

А также очень часто используют в домашних условиях обычную пищевую соду. Она сможет отлично отшлифовать и очистить поверхность. Но если есть необходимость обработки больших поверхностей, то использовать соду весьма затратно в финансовом плане, поскольку понадобится очень большое её количество.

Стоит отметить, что, если необходимо обработать деликатную и тонкую поверхность, то тогда лучше всего использовать готовую смесь.

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

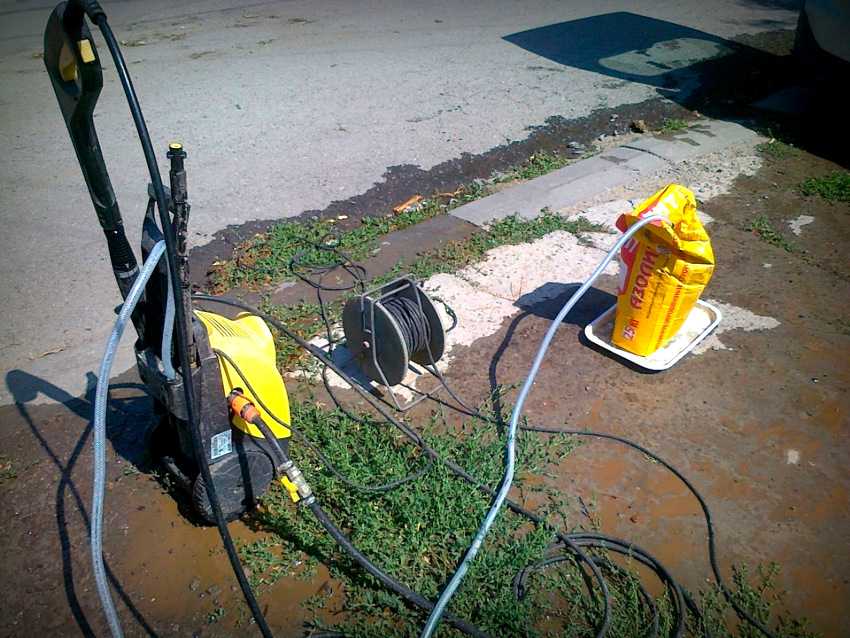

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

• керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
• шланг с армированием;
• блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
• узел, регулирующий подачу, а также дозатор цилиндрического типа;
• трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

1. Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
2. Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

• готовый пневматический пистолет для продувки;
• качественный сантехнический тройник;
• кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
• выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

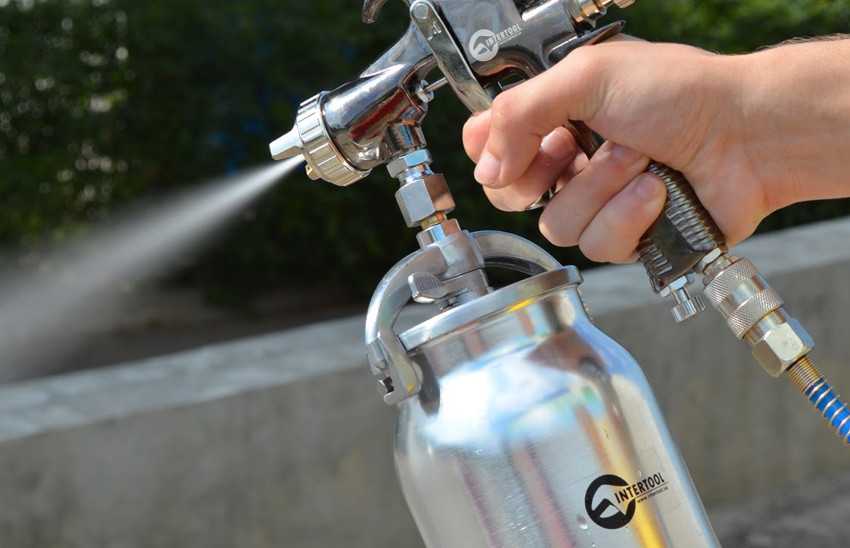

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.
