Как сделать каркас для гипсокартона самостоятельно: 3 основных вида

Сборка обрешетки

Когда делается каркас для гипсокартона из профиля, первым шагом выполняется расчет и разметка.

Подготовка поверхности

1. Первую из линий необходимо отбить по полу, вдоль стены.
2. Промежуток от разметки до стены определите, ориентируясь на ширину направляющих планок и расстояние, необходимое для прокладки инженерно-коммуникационных систем.
3. При работе учитывайте степень ровности стен.
4. Далее линию нужно перенести на потолок. Для этого воспользуйтесь отвесом. Вполне достаточно будет отметить 3 точки: по углам стены и в ее центре.
5. Теперь эти метки необходимо соединить линией, она обозначит месторасположение верхних планок.

Монтаж каркаса

Крепление ПН реек

Инструкция по сборке обрешетки своими руками:

1. Зафиксируйте нижние рейки к полу, верхние — к потолку. Шаг между элементами крепежа должен быть равен 0,8-1 м.
2. Произведите разметку под профили ПП. С этой целью проведите несколько вертикально расположенных линий на стене. Откладывайте их от любой из смежных стен, на расстоянии в 60 см (половины ширины стандартного листа ГКЛ). Почему именно так? Под цельный лист монтируются три планки: две по его краям, одна — посередине. Если устанавливается отрезок материала с шириной менее 50 см, ставить промежуточную рейку нет необходимости.
3. После проведения разметки для промежуточных планок, можете начинать установку прямых подвесов. Когда собирается каркас из профилей для гипсокартона, крепеж подвесов проводится при помощи дюбелей с шагом 100-150 см.

1. Потолочные профили выставьте по отбитой линии и прикрутите к направляющим при помощи саморезов, оснащенных пресс-шайбами. К подвесам эти рейки фиксируйте выступающими пластинами, которые можно загибать внутрь и крепить к профилям шурупами. (См. также статью Дизайн потолков из гипсокартона: особенности)

1. Чтобы придать конструкции дополнительную жесткость, смонтируйте горизонтально расположенные перемычки из ПН-планок. Их необходимо расположить по краям листов ГКЛ.

ГКЛ против штукатурки

Вначале давайте определимся, стоит ли вообще связываться с гипсокартоном или лучше по старинке воспользоваться штукатуркой.

Вот доводы в пользу ГКЛ:

• Большая скорость отделки благодаря значительной площади листа (3 квадратных метра при размере 2500х1200 мм);
• Возможность с минимальными затратами устранить значительные неровности основания. Скажем, при перепаде высоты между смежными элементами плитного перекрытия в 8-10 сантиметров (да-да, и такое бывает) выравнивать потолок штукатуркой очень накладно и небезопасно: падение отслоившейся штукатурки такой толщины может наделать много бед.

А вот для ГКЛ на обрешетке состояние поверхности под ним не имеет никакого значения — лишь бы было к чему крепить каркас;

Неровную и заваленную стену проще и дешевле выровнять гипсокартоном.

Поверхность крафт-бумаги (оболочки гипсового сердечника) обладает великолепными адгезивными свойствами. На нее можно клеить обои любой плотности с использованием любого обойного клея; кафель тоже прекрасно клеится на цементный плиточный клей или самодельный раствор на цементной основе.

Кафельная плитка прекрасно клеится на гипсокартон любым плиточным клеем. И не только им.

Чем гипсокартон проигрывает штукатурке?

1. Механической прочностью. Уточню: по этому параметру гипсовый листовой материал уступает только цементной штукатурке. Использовать ГКЛ для отделки стен в спортзале или в мастерской — сомнительная идея;
2. Стойкостью к воде при постоянном контакте с ней. Увы, даже влагостойкий гипсокартон хорошо переносит лишь высокую влажность воздуха. Стоит погрузить гипсовый сердечник в воду — и он размокнет точно так же, как любое другое изделие из гипса. Соответственно, будет плохой идеей использовать ГКЛ без защиты водостойкой чистовой отделкой для сооружения стен душевых;
3. Занимаемой полезной площадью комнаты. Стены с незначительными неровностями в маленькой комнате лучше выровнять тонким слоем штукатурки: ведь даже наклеенный непосредственно на стену, без обрешетки, лист ГКЛ с учетом толщины клея сместит поверхность каждой стены как минимум на 20 мм. При монтаже на каркас каждая стена сдвинется к центру помещения уже на 60 — 80 мм.

Пространство под обрешеткой теряется впустую.

Обшивка

Как монтировать гипсокартон по деревянному каркасу?

Для обшивки стен используется стеновой гипсокартон толщиной 12,5 мм. Потолок обычно обшивают потолочным гипсокартоном толщиной 9,5 мм. В сухих помещениях применяют обычный ГКЛ (белый), во влажных — влагостойкий (синий).

Цветовая маркировка позволяет легко различить разные виды гипсокартона.

Для крепления листа используются саморезы по дереву длиной 32 мм. Длина саморезов превышает используемую при монтаже на профиль. Шаг между соседними точками крепления — 15-20 сантиметров; средний расход крепежа — 100 саморезов на лист размером 2500х1200.

Фосфатированные саморезы по дереву.

При монтаже доборных листов (если высота стены превышает длину листа) под перпендикулярный стойкам шов закладывается дополнительный брусок. Вместо него можно использовать обрезок доски или толстой (от 12 мм) фанеры. Главное — чтобы края смежных листов крепились к общему элементу каркаса.

Там, где стена или перегородка не испытывает деформирующих нагрузок (например, под потолком), можно обойтись без закладки бруска под поперечный шов

В его отсутствие особенно важно правильно выполнить армирование, о котором я расскажу чуть позже

В помещениях с высокой проходимостью или с предполагаемыми значительными нагрузками на стены ( кухня, прихожая и т.д.) каркас лучше обшивать в два слоя. ГКЛ первого слоя крепится саморезами длиной 32 мм; расход крепежа — 20-30 саморезов на полноразмерный лист. Второй слой ГКЛ монтируется с перевязкой горизонтальных и вертикальных швов; для крепления используются саморезы по дереву длиной 45 мм из расчета 100 штук на лист.

Расположение листов при обшивке каркаса в два слоя.

Как резать ГКЛ по нужному размеру?

Криволинейные детали вырезаются электролобзиком с пилкой по дереву. ГКЛ режется им очень быстро и без всяких усилий, но при резке в воздух поднимается огромное количество гипсовой пыли. Она оседает на всех поверхностях в помещении. Особенно губителен гипс для подшипников систем охлаждения компьютеров и ноутбуков, поэтому на время ремонта их нужно держать выключенными и накрытыми полиэтиленом;

Для вырезания криволинейных деталей и отверстий в них используйте электролобзик с пилкой по дереву.

Вдоль прямых линий ГКЛ надрезают острым ножом по линейке на четверть толщины, после чего ломают на краю стола или любого другого подходящего возвышения.

Отломив лист, нужно разрезать крафт-бумагу с тыльной стороны.

После монтажа швы между отрезанными по размеру листами расшиваются: с кромок острым ножом снимается фаска под углом 45 градусов на половину толщины листа.

Правильно расшитые швы между смежными листами.

Выбор профиля для гипсокартона

Перед тем как крепить профиль для гипсокартона к стене, необходимо выполнить разметку и определиться с их количеством в каркасе. Профили поставляются стандартной длиной по 3 или 4 метра. Для их изготовления используется металл толщиной 0,4-0,8 мм. Оптимальным по легкости монтажа на стену и прочностным характеристикам являются профили толщиной 0,55 мм.

В зависимости от назначения профили бывают:

• Направляющие ПН (UD). Имеют П-образную форму с основанием 50, 75 или 100 мм, при этом ширина боковин составляет 40 мм. Главное назначение изделий – сборка стенового каркаса с целью получения прочной рамы.
• Стоечные ПНП (CD) — могут использоваться для монтажа на стене в качестве вертикальных и горизонтальных элементов.
• Угловые (ПУ) предназначены для укрепления и выравнивания углов помещения и , бывают шириной 25 или 31 мм.

Подготовительный этап

В случае когда установка профилей под гипсокартон требуется для потолка и стен, работа начинается с потолка, после этого занимаются стенами. Тогда подгонка ГКЛ наверху не будет такой затруднительной. В подготовку включаются следующие действия:

1. Очистка стен и подготовка к дальнейшему монтажу профиля под гипсокартон. Удаление старой отделки и очистка поверхности.
2. Выполнение электромонтажных работ. Кабель проводится к местам, где будут осветительные приборы. Рекомендуется сделать запас длинны кабеля в 10–15 см. Соединения проверяются на работоспособность. Когда в освещении используются точечные светильники, прохождение обрешетки из металла тщательно планируется.
3. Дальше нужна разметка на стенах, чтобы обрешётка под гипсокартон получилась идеально ровной. Начинать следует от заниженного угла или выпуклости потолка.

На этом подготовительный этап закончен. Можно заранее отрезать планки нужного размера, чтобы не делать это походу. Дальнейшие работы будут выглядеть следующим образом: монтаж горизонтальных направляющих, прямых подвесов, ПП и крепление гипсокартона к стене на профиль. Теперь подробней рассмотрим пошаговую инструкцию о том, как сделать обрешетку под гипсокартон на стену.

Материалы

При выполнении металлического каркаса необходимы направляющие, а также стальные элементы. Листы невозможно закрепить без использования специального крепления, которое будет служить основанием. В основном, их прикручивают к обрешетке либо фиксируют клеем. Для приклеивания, как правило, не потребуется ничего, кроме клея. Другое дело, создание полноценной обрешетки. Для этого используются различные профили и соединительные элементы, без которых невозможен ни один монтаж сложной конструкции.

Основные виды креплений:

• деревянный брус;
• металлический профиль.

Использование деревянного бруса при построении конструкции имеет ряд особенностей. Данный материал популярен, но перед его установкой брус необходимо обработать. Профиль из металла является наиболее удобным материалом для построения конструкций. Вместо профилей при устройстве каркаса из гипсокартона применяют много других деталей. Они нужны для соединения главного каркаса с основной плоскостью.

Держатель представляет собой металлический перфорированный лист. Главное его назначение – скрепление участвующих стен и потолка с каркасом из профиля. Центр кронштейна прикрепляется к обшиваемой плоскости, а концы закрепляются к основополагающему профилю с помощью шурупов.

Подвес поворотный – это противоположное решение кронштейну. В ситуации, если обычного размера держателя недостаточно для установки каркаса, его заменяют на подвес поворотный. Он делится на две части: подвес и профиль, которые скрепляются друг с другом с помощью пружины. В ходе самой установки расположение данной детали относительно расположения горизонта с легкостью меняется с помощью пружины. Изъяном считается то, что с течением времени пружина становится слабее, в результате потолок проседает. При монтаже стен его не применяют.

Объединитель CD делает профили длиннее. С него начинается установка.

Кронштейн потолочный крестообразный (краб) применяется при монтаже перемычек среди упирающих главных профилей крестовым соединением. Краб фиксируется в профиль, а затем прикрепляется с помощью саморезов. Что касается перемычки, она помещается похожим способом: закрепляется в два потолочных крестообразных кронштейна. Они находятся на других главных профилях. Чаще для этой детали используют около 7-8 шурупов.

Советы и рекомендации

Необходимо правильно соблюдать технологию строительных работ, от этого зависит качество ремонта. Строители и люди, делающие данные работы самостоятельно, часто допускают технологические ошибки, пробуя сократить время работы или сэкономить на товарах в магазине.

Остановимся подробно на главных ошибках, которые следует избежать при изготовлении конструкции.

• Неправильный расчет длины профилей. Если произвести его неверно, данная конструкция будет построена с ошибками.
• Ошибки в технике монтажа каркаса. Если не соблюдать технику в использовании профиля, применять профили не по их назначению, можно допустить очень грубые погрешности в работе.
• При фиксации потолочных материалов обязательно нужно применять подвесы: гладкая сторона должна располагаться вниз, именно она является основанием, к которому прикручивается гипсокартон.

• Неверная резка. Нельзя использовать болгарку, это способствует выгоранию оцинковки, что в дальнейшем приведет к коррозии. Для этого подойдут специальные ножницы для резки металла. Они бывают двух видов: ручные и электрические.
• Использование профиля не по его назначению в конструкции. Например, если применять профиль для потолка, чтобы построить перегородки. В таком случае правильно применять профиль упирающий.
• Отсутствие подвесов при построении потолка более двух уровней. Это приведет к образованию трещин по всему периметру потолка. Если соблюдать технологии, то несущий профиль будет фиксироваться от используемых стен длиной около 10 см. Обязательно в подвесном потолке необходимо использовать подвесы.

• Закрепление листа неправильной стороной. Например, если использовать ГКЛВ (защищает от влаги) неправильно, то это повлияет на его положительные свойства, которые не смогут проявить себя из-за неправильной установки.
• Неправильное соединение ГКЛ. Не рекомендуется применять маленькие куски листов. Главное – фиксировать большие листы, чтобы предотвратить разрушение материала.
• Нужно исключать использование специальных профилей для углов, чтобы защитить углы от влаги и внешних повреждений. Здесь рекомендуется использовать наружный профиль.

Стоит отметить, что перед ремонтом необходимо еще раз хорошо изучить поверхность, где будет установлена конструкция, определиться с видом будущего проекта из металлопрофиля и правильно произвести чертеж

Также важно разбираться в видах профилей и их креплении

О том, как сделать каркас из профиля, смотрите в следующем видео.

Крепление гипсокартонных листов к деревянному каркасу

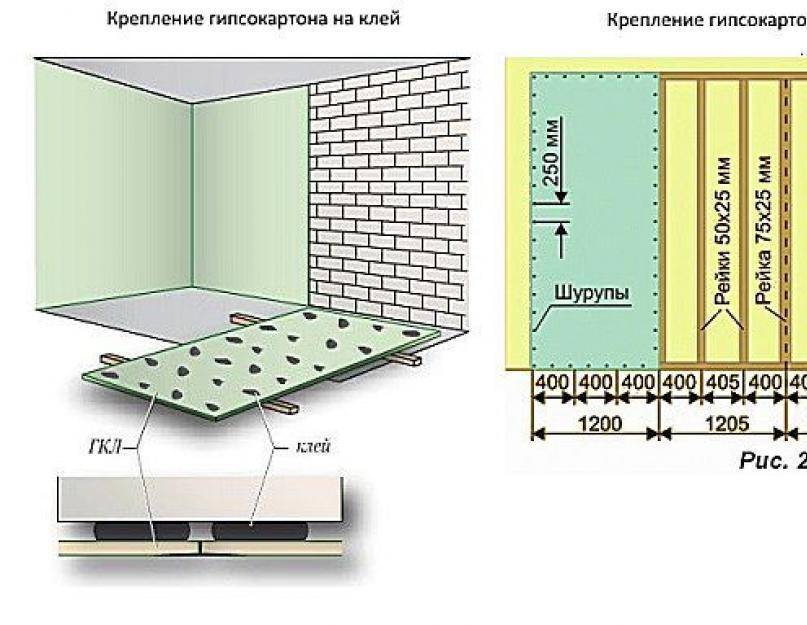

При креплении листов гипсокартона соблюдаются следующие правила:

• От листа до пола и потолка должно быть расстояние в 10 мм.
• Расстояние между шурупами крепления листа должно быть 250 мм.

• Некоторые специалисты, считают, что между листами нужно оставлять 5 мм расстояния. Это лишнее. Для шпаклевания стыков лучше купить лист гипсокартона с утоненной кромкой (УК) или сделать фаску на краю листа вручную.
• При двуслойной облицовке листы двух слоев смещаются, как по вертикали, так и по горизонтали. Росстояние между деревянными стойками 600 мм, что соответствует половине гипсокартонного листа.

Чтобы выдерживать 10 мм зазор между полом и листом, заранее приготовьте подкладки под лист.

Монтаж металлического и деревянного каркаса

Главное условие создания качественной, прочной и долговечно конструкции для отделки стен —  монтаж плавающего (скользящего) каркаса. Не всегда подобные работы ведутся в строениях, давших усадку. Чтобы избежать разрушения новых стен нужно отказаться от жесткой связки обшивки потолка и стен.

Даже после усадки брус продолжает «гулять», впитывая и теряя влагу. Швы на стыках между листами будут трескаться, и отделка придет в негодность. Кабельные линии нельзя прятать за обшивкой. Все элементы электропроводки должны оставаться снаружи и быть доступными.

Особенности крепления деревянных брусков каркаса

Деревянный каркас

Деревянные бруски использовать в качестве деталей каркаса под гипсокартон разрешается использовать только в домах из бруса, давших усадку. Все элементы будущего сооружения необходимо обработать антипиреном и противогрибковыми средствами, после чего просушить до полного высыхания.

Принцип монтажа остова из брусков тот же, что и при сборке металлических деталей. Чтобы шляпки саморезов не выступали над поверхностью, в нужной точке следует просверлить отверстие и сделать вокруг нее выборку, в которую и утопить верхушку самореза по дереву.

Металлический каркас

Основание для сооружения новых стен (обшивки из гипсокартона), собранное из металлических элементов собирают в установленной последовательности. Для выполнения всех манипуляций потребуется использование:

• лазерного уровня (нивелира);
• рулетки;

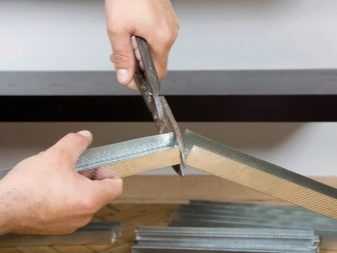

• ножниц по металлу;
• болгарки с тонким диском;
• шуруповерта.

Дрель с перфоратором мастеру не понадобится, так работать с высокопрочными материалами (бетонными перекрытиями) не придется. Основание под обшивку стен деревянного дома, сделанное из оцинкованного железа, является более прочной и надежной конструкцией

Важно разместить направляющие на одинаковом расстоянии, используя в качестве крепежных элементов саморезы по металлу и постоянно контролируя выполнение работ лазерным уровнем

Порядок выполнения работ следующий:

1. Для создания контура к полу крепят ПН (профиль направляющий).
2. С помощью строительного отвеса все основные точки переносят на потолок, где крепят такой же профиль.
3. Далее выставляют стоечные изделия в углах, а от них на расстоянии 40 см устанавливают вертикальные опоры. Вертикальность стоек проверяют нивелиром.

Стойки не должны упираться в потолок, поэтому их длина должна быть немного меньше высоты стены

На поверхности стоечных профилей, установленных в углах, делают разметку. Отмечают точки с шагом 40-60 см. это места крепления перемычек, необходимых для создания обрешетки.

Перемычки фиксируют с помощью крабов, а стоечные профили крепят к стене прямыми подвесами

Виды саморезов

Самонарезающие шурупы классифицируют по типу покрытия:

1. Фосфатированные – черного цвета из углеродистой стали. Благодаря фосфатному покрытию выдерживают высокий уровень влажности.
2. Оксидированные – черного цвета из легированной стали с оксидным покрытием. Подходят только для помещений с нормальным уровнем влажности.
3. Оцинкованные – крепеж из углеродистой стали с цинковым покрытием. Хорошо переносят смену температуры и влажности, применяют в помещении и на улице.
4. Без покрытия – только для работы в помещении с нормальным уровнем влажности.

Саморезы по гипсокартону – отличия

При выборе шурупов обращают внимание на диаметр, длину и материал изготовления:

При работе с ГКЛ выбирают крепежные элементы с потайной или полупотайной головкой, редким шагом резьбы, острым наконечником и крестообразным шлицем

О необходимом количестве саморезов для крепления гипсокартонного листа можете узнать из статьи на нашем сайте.

1. Черный цвет. Фосфатное покрытие дает антикоррозийную защиту.
2. Потайная или полупотайная головка. Это даст возможность утопить самонарезающий шуруп в ГКЛ на 1 мм.
3. Шлиц с крестообразной насечкой, что позволит работать шуруповертом и отверткой.
4. Не частый шаг резьбы.

Ассортимент черных саморезов для гипсокартона представлен размерами: от 3,5 х 16 мм до 4,8 х 152 мм.

Тип головки, шлица, шаг резьбы у всех размеров идентичны

Также можно выполнять крепеж универсальными саморезами:

• 5 х 35 мм, оцинкованный – подходит для работы с предварительно высверленным отверстием;
• 4,2 х 51 с пресс-шайбой;
• 5 х 41 для работы по металлу и древесине, тип головки – утопленный.

Зная, какие саморезы для крепления гипсокартона подходят лучше всего, вы не рискуете испортить лист сухой штукатурки и обеспечите самое прочное сцепление. Разобраться в тонкостях выбора не сложно, и мы вам в этом поможем!

Преимущество стен и потолков из гипсокартона

Все гипсокартонные конструкции имеют особенности:

1. Ровность поверхности. Стена или потолок получают идеально ровную поверхность. Это дает возможность легко наносить шпатлевку, декоративную штукатурку. Покрывать поверхность финишными материалами: обои, плитка, краска.
2. Под ГКЛ монтируют звукоизоляционные и утеплительные материалы. Это сохраняет в помещении тишину и тепло.
3. ГКЛ конструкции скрывают электропроводку и иные кабели. А также есть возможность спрятать некрасивые трубы.
4. Создание ниш с подсветкой, парящих потолков.
5. Создание фигурных элементов и их монтаж на стены.
6. Срок эксплуатации. Правильно сделанная конструкция имеет продолжительный срок от 20 лет.

Исходя из таких особенностей, гипсокартон применяют во влажных помещениях, возле горячих стен, на каминах.

Особенности установки гипсокартона в деревянном доме

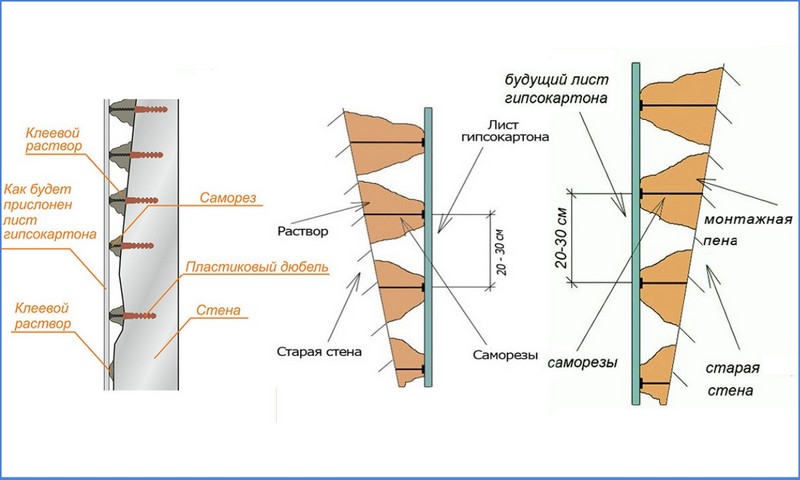

Существует два способа крепления гипсокартона к поверхностям: бескаркасный и каркасный .

Монтаж ГКЛ непосредственно на стены из бруса нежелателен, из-за изменения объема древесины в зависимости от влажности окружающей среды. Жесткое крепление плит обязательно повлечет за собой появление перекосов и трещин в покрытии. К тому же неравномерный рельеф стен и потолка из бруса не позволяет идеально ровно установить ГКЛ.

Внутренняя отделка деревянного дома гипсокартоном возможна только с помощью каркаса. Бюджетным вариантом для старых устоявшихся построек и дачных домиков является монтаж гипсовых плит на рейки или брусья из хвойных пород дерева. При этом обшивка не должна плотно примыкать к полу и потолку помещения. Зазоры прикрывают плинтусом.

Подвижность стен в новом доме из деревянного бруса может достигать 6 см по высоте. Поэтому гипсокартон устанавливают на скользящий каркас из металлических профилей. Такой метод позволяет избежать возникновения трещин от усадки дома и идеально выровнять поверхность.

Подготовительные работы

Предварительный расчет количества материалов и подробный план работ по обшивке стен и потолка гипсокартоном поможет составить смету и подготовить инструменты для его выполнения.

На первом этапе необходимо начертить эскизный чертеж всех поверхностей, которые необходимо выровнять. Затем на план наносят линии расположения каркаса и места креплений. На этапе проектирования следует учитывать, что вертикальные стыки плит должны попадать на ось профиля со сдвигом по горизонтали в каждом ряду. По тщательно составленному проекту можно легко рассчитать количество необходимых профилей, листов гипсокартона, соединительных деталей и крепежа.

Чтобы осуществить качественное крепление ГКЛ понадобится стандартный набор инструментов: уровень, рулетка, маркер и мел для разметки креплений, дрель, шуруповерт, нож или пила для раскроя.

Направляющие профили устанавливают по нижнему и верхнему периметру помещения. Первую вертикальную стойку фиксируют на расстоянии 30 см от угла комнаты, далее с шагом 60 см. С такими же промежутками закрепляют горизонтальные планки для распора конструкции. Аналогично размечают план потолка.

Монтаж каркасного основания и гипсокартона в деревянном доме

Крепление каркаса начинают с точной разметки линий для фиксации направляющих профилей. В деревянном доме эти детали жестко закрепляют только на ту поверхность, которую выравнивают. То есть стеновой каркас не связывают с потолком и полом.

Если ваш дом еще усаживается. то перед началом работ подготавливают скользящие крепления для вертикальных профилей. К соединителю первого уровня («крабу») саморезами прикручивают планку, на которую одета скользящая опора PAZ 2. Именно эту опору крепят неподвижно к стене дома. При этом краб вместе с профилем может свободно перемещаться вверх и вниз в пределах 6 см. Листы гипсокартона выкраивают так, чтобы между полом и потолком оставался небольшой зазор. Такое крепление дает возможность стене «дышать», не нарушая целостности обшивки. Усадочные швы вдоль пола и потолка прикрываются напольными и потолочными плинусами.

Крепление типа «краб»

Скользящее крепление «PAZ 2»

Крепление «крабами» к стене

Если же дом уже не новый и усадка позади, тогда «крабы» можно крепить непосредственно к стене, не боясь появления трещин.

Порядок выполнения работ:

1. Горизонтальные ориентиры для направляющих проводят на расстоянии 10–15 см от верхнего и нижнего края стены;
2. Намечают линии крепления вертикальных стоек;
3. Производят жесткую фиксацию направляющих профилей к брусу по нижней и верхней разметке;
4. По линиям-ориентирам закрепляют скользящие соединения для вертикальных опор (по 4 на каждую);
5. На крабы устанавливают основные металлические профили и горизонтальные перемычки.

Общий вид каркаса после монтажа

После установки каркаса электрические провода заключают в металлический короб, чтобы не повредить их во время крепления КГЛ. При необходимости в ячейки между стойками укладывают тепло и звукоизоляцию. Для этого используют минеральную вату.

Обшивка каркаса плитами гипсокартона производится к металлическим профилям с шагом между саморезами 30 см. Шляпки крепежа должны на 1 мм утопать в картоне. Перед финишной отделкой места стыков и крепеж шпаклюют, предварительно проклеив серпянкой.

Крепление листов гипсокартона к каркасу

Шпаклевание стыков по серпянке

На данном видео просто и понятно объясняются все тонкости, которые необходимо учесть при монтаже каркаса:
