Пошаговое строительство бытовки
Возведение постройки выполняется в несколько этапов. Разберемся, как сделать бытовку своими руками по чертежам, следуя подробной инструкции с фото и видео.
Фундамент
Бытовки часто выполняют из дерева. Поэтому рассмотрим строительство на примере такой конструкции. Деревянное сооружение имеет небольшой вес, поэтому капитальный фундамент под него не нужен. В качестве такового подойдут бетонные блоки, которые устанавливают на одном уровне.
Блоки необходимо располагать с шагом 1,5 м.
Для времянок из металла, имеющих больший вес, строят мелкозаглубленный фундамент столбчатого типа с использованием блоков, опирающихся на песчаную подушку. На таком фундаменте сооружение простоит несколько лет, после чего начнут появляться перекосы из-за просадки. Если постройка будет эксплуатироваться продолжительный период, то стоит задуматься о фундаменте столбчатого типа из кирпича с гидроизоляцией.
Сборка каркаса
Когда фундамент будет готов, можно приступать к строительству каркаса. Для этого, используя брус, выполняют нижнюю обвязку, после чего возводят стены. Данный этап состоит из следующих шагов:
- Дерево обрабатывают с помощью антисептических веществ. Фундаментные столбы накрывают рубероидом для обеспечения гидроизоляции.
- Торцы бруса обрабатывают для соединения в полдерева. Затем брус помещают на фундамент и соединяют гвоздями, при этом соблюдая угол в 90°.
- Выпиливают 2 паза по центру коротких балок и крепят средний брус.

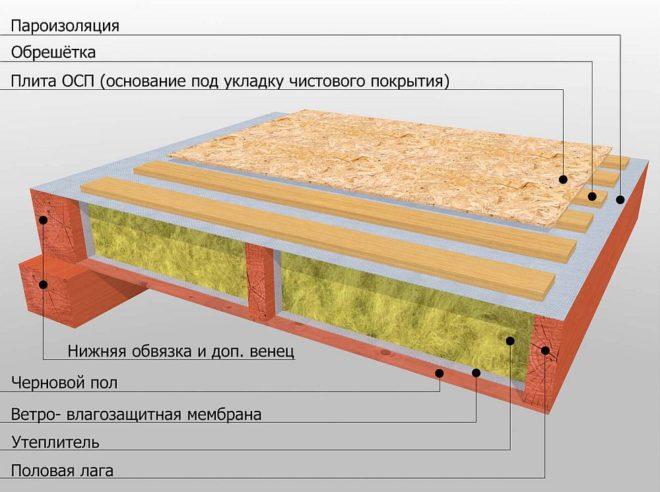

Затем приступают к устройству половых лаг, для чего монтируют доски, поставленные ребром с шагом 50 или 60 см, что определяется шириной выбранной теплоизоляции.
С боковых сторон к ним прибивают бруски, куда укладывают доски чернового пола и теплоизоляцию с гидробарьером.
Когда будет уложен слой теплоизоляции, поверх лаг расстилают пароизоляцию согласно схеме, после чего монтируют доски чистового пола.

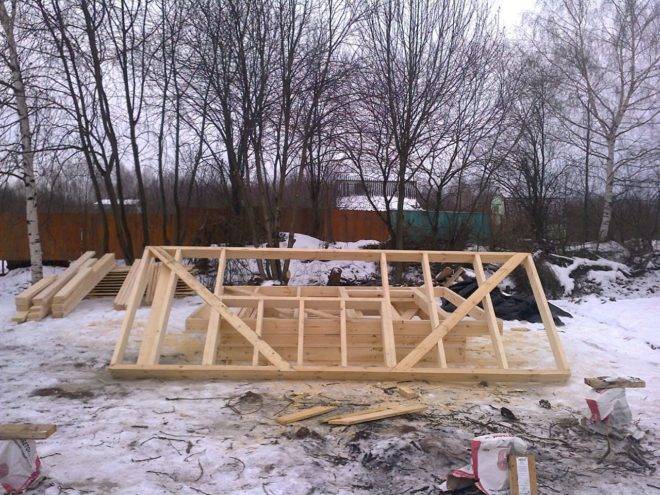

Стены бытовки из дерева собирают на полу. Для этого сколачивают каркас одной из продольных стен с необходимыми элементами для оконных и дверных проемов, устанавливают укосины. Закончив первую стену, можно сразу же приступать к сборке второй, а после – боковых.
Каркасы поднимают по очереди, устанавливая их вертикально и скрепляя друг с другом.
Чтобы сделать крышу под уклоном, одну продольную стенку делают выше другой на 50-60 см.
При использовании для каркаса металлических труб, их сваривают вертикально по месту, соблюдая угол 90° и не забывая своевременно приваривать элементы жесткости.
Монтаж кровли
Для перекрытия постройки устанавливают стропила из досок на ребро. Монтаж балок ведут непосредственно над стойками каркаса с тем же шагом. Чтобы избежать выпиливания пазов для стропил, можно задействовать специальные уголки. Поверх стропил укладывают и прибивают доски обрешетки. Можно поступить и по-другому: сверху стропила перекрыть листами OSB. Чтобы обеспечить свес кровли, стропила должны выходить за бытовку минимум на 150 мм. В завершении строительства их торцы зашивают досками.
Часто для покрытия вагончиков используют ондулин, который монтируют на предварительно уложенный слой ветрозащиты. Защитную пленку настилают снизу вверх с напуском в 100 мм. Для фиксации используют строительный степлер. Ондулин или другой кровельный материал фиксируют соответствующим крепежом.
Утепление и отделка
Готовые бытовки, как правило, не очень высокого качества. Поэтому и утепление у них посредственное. При самостоятельном строительстве для создания комфортных условий постройку обшивают по той же технологии, что и каркасные дома. Отделка проводится следующим образом:
- Снаружи растягивают и фиксируют ветрозащиту, после чего монтируют листы OSB. Поверх них крепят отделочный материал.
- Между вертикальными брусьями помещают плиты утеплителя. Для этих целей рекомендуется использовать базальтовую вату. Изнутри теплоизоляцию закрывают пароизоляционным материалом, прибивая его рейками к стойкам.
- Внутри бытовку обшивают OSB либо фанерой с последующим креплением отделочных материалов (обои, ПВХ панели, вагонка).
Потолки утепляют и отделывают аналогичным образом, но теплоизоляцию желательно применить большей толщины.
Когда отделка будет завершена, устанавливают окна и двери, крепят отливы и систему водостока. Под свесами кровли закрепляют элементы, которыми будут закрываться стыки отделки.
Самостоятельный монтаж каркасной бытовки: поэтапная инструкция
После того, когда все детали продуманы и вы знаете, как будете использовать бытовку и как долго, нужно начертить ее чертеж. Он может быть очень простым или достаточно сложным. Все зависит от назначения строения. Только по окончании этого можно начинать производить основные работы.
Пример чертежа для постройки многофункциональной бытовки
Подготовка необходимой территории
Как и при любом строительстве, вначале производят земляные работы. Для этого размечают границы будущей площадки для строительства и снимают с нее плодородный слой почвы. Землю после этого плотно утрамбовывают и застилают гидроизоляцией. Если почва на участке болотистая, то стоит позаботиться о дренаже. На уплотненный грунт необходимо насыпать слой щебня или керамзита, на который поместить песчаную подушку. Все это требуется хорошо утрамбовать.
Сооружение фундамента и сборка каркаса
По углам контура будущей бытовки устанавливают шлакоблоки или другие подобные материалы. Затем между ними симметрично укладывают еще несколько блоков, так чтобы расстояние между любыми двумя соседними блоками не превышало 1,5 м. Это сооружение будет выполнять роль фундамента. Во избежание разрушения шлакоблоков их оборачивают кусками рубероида.
После установки такого фундамента можно начинать собирать каркас. Вначале делают обвязку из бруса 100х100 мм по всему периметру будущего строения. Брусья укладываются на все блоки. Они будут служить и в качестве лаг для пола. К шлакоблокам их необходимо крепить анкерами соответствующей длины. Между собой брус можно крепить разными способами, однако удобнее всего делать это в паз, выбрав по полбруса на каждом углу и скрепив уголком.
Обвязка из бруса, уложенная на основание из шлакоблоков
По окончании сборки обвязки требуется по ее углам установить стойки из такого же бруса. Они крепятся к обвязке с помощью металлических уголков на саморезы. Если планируется сооружение односкатной крыши, то необходимо задние стойки сделать несколько короче передних. При ширине бытовки 3 м, эта разница может составлять 50 см, что обеспечит достаточный уклон кровли. После установки четырех угловых опорных стоек нужно соединить их верхней обвязкой и дополнить каркас дополнительными стойками, которые будут необходимы. На этом этапе требуется предусмотреть проемы для дверей и окон.
Монтаж крыши
Для того, чтобы смонтировать кровлю, на брус верхней обвязки укладывают стропила через 1 м или меньше друг от друга. В качестве стропил могут выступать бруски сечением 100х50 мм, поставленные на ребро. К ним снизу подшивают доски или листовые материалы, на которые укладывают пленку и утеплитель. На стропила делают обрешетку из теса и закрывают ее пароизоляцией. Только после этого закрывают крышу кровельным материалом. Для формирования завершенного вида нужно использовать ветровые доски, которые следует закрепить на торцах кровли.
Каркас бытовки с крышей
Отделка бытовки
Пол и стены необходимо делать двуслойными. Между слоями укладывается минеральная вата и делается пароизоляция. Внутри стены обшиваются вагонкой или гипсокартоном, а снаружи сайдингом, блок хаусом, той же вагонкой или даже профнастилом. Если подойти к делу творчески, соорудить крыльцо, оформить все отделочными материалами, то получится очень красивая бытовка, которая вполне может сойти за временный дачный домик. При необходимости внутри можно соорудить автономную систему отопления и обеспечить себе возможность круглогодичного пребывания в ней. Это может быть электронагреватель с контуром, заполненным антифризом или маслом. Если же на участке пока отсутствует электричество, то можно просто установить железняку, работающую на дровах, ведь недостатка в щепках и других отходах строительства вы вряд ли будете испытывать.
Так может выглядеть готовая бытовка на даче
Бытовка – многофункциональное хозяйственное помещение, без которого достаточно сложно и не комфортно обходиться на даче. В зависимости от того, как планируется использовать сам дачный участок, бытовка может выполнять функцию хранилища для инвентаря, сарая или даже небольшого домика для отдыха. По завершение строительства дачи или дома, бытовка может быть переделана в любое нужное помещение от курятника до бани, либо демонтирована за ненадобностью. Соорудить такое полезное строение на своем дачном участке под силу каждому дачнику, ведь для этого требуется только уметь держать инструмент в руках.
Материал для изготовления дачной бытовки
Отделка бытовки вагонкой
Если строение используют в качестве места проживания, к строительным материалам предъявляют требования по части экологической безопасности, особенно к внутренней отделке стен, потолка, пола. Каркасное строительство предполагает использование утеплителя, который ставят между двух слоев обшивки.
Дерево
Строение представляет собой каркас бытовки из дерева, снаружи отделанный вагонкой, блок-хаусом. Внутри стены обшивают листами ДСП, ОСБ, толстой фанерой.
Особенности строений:
- кровлю делают по деревянным балкам, стропилам, фермам;
- пол выполняют по балкам из бруса.
Деревянные бытовки легкие, поэтому для их монтажа не требуется глубокий фундамент. Такие строения дешевле металлических, но они и служат меньше (около 15 лет). Транспортируемые бытовки подвергаются различным нагрузкам больше стационарных вариантов. Утепляют деревянные стены слоем минеральной ваты.
Щитовые
Щитовые бытовки дешевы и быстро собираются
Внутренние и наружные стены крепятся к стойкам цельными щитами. Щитовые конструкции отличаются минимальными затратами материалов, быстрой сборкой.
В качестве штучных ограждений выступают:
- рамки, обшитые ДСП, цементно-стружечными панелями (ЦСП);
- дощатые щиты;
- блоки из вагонки.
Из ОСБ плит
ОСБ — материал, близкий по свойствам к фанере, но при этом значительно дешевле, прекрасно выдерживает атмосферную влагу
Крупноразмерные элементы в качестве стеновой облицовки дают преимущество в виде жесткости. Такие конструкции предназначены для переносных и перевозных модулей.
Плиты ОСБ имеют следующие характеристики:
- сделана в виде многослойного листа из стружки, которая скреплена смолой с добавлением искусственного воска;
- почти не впитывает влагу, не набухает от воды.
Стройматериал хорошо удерживает метизы, не трескается, сочетается с различными отделочными слоями. К недостаткам относят низкую проницаемость для пара.
Из металлопрофиля
С помощью профильной трубы каркасу можно придать разную форму, устроить любую планировку помещения. Для повышения безопасности проемы оснащают стальными решетками, делают железные входные двери.
Особенности каркасных бытовок из металлопрофиля:
- стены выполняют металлическими профлистами, сэндвич-панелями с внутренней прослойкой утеплителя;
- крышу кроют оцинкованными стальными листами.
Внутри металлической бытовки подшивают дополнительный потолок для утепления поверхности, предохранения от шума.
Из сэндвич-панелей
Строения из сэндвич-панелей считаются самыми теплыми и комфортными
Материал обшивки легкий, не требует усиления каркасных стоек, других несущих элементов. Дом просто строить, работы не занимают много времени.
Свойства панелей по типу сэндвича:
- экологическая чистота;
- устойчивые характеристики огнестойкости;
- влагостойкость;
- хорошая теплоизоляция, шумозащита.
Панели декоративной группы отличаются красивым внешним видом, облицовочные плиты монтируют круглый год, независимо от температуры воздуха.
Основные моменты строительного процесса
Чтобы бытовка вышла недорого, можно изготовить простейший фундамент, тем более, что такое легкое сооружение нет смысла устанавливать на более дорогостоящие опоры.
Фундамент и основание
Рассматриваемый вариант фундамента может обеспечить необходимую вентиляцию, которая легко устранит лишнюю влагу после дождя.
Итак, устанавливаем бетонные блочные элементы, при их отсутствии можно обойтись кирпичом. Между камнем и брусом следует положить изоляцию, лучшим материалом для которой будет служить обычный рубероид, свернутый в два слоя.
Далее используем деревянный брус толщиной 100х150 миллиметров и начинаем выкладывать основание, которое должно находиться в единой горизонтальной плоскости.
Брус следует укладывать строго в уровень. Элементы основания закрепляются между собой торцевыми скобами. Листовым металлом и дюбелями нужно закрепить несущее основание к фундаменту.
Если в дальнейшем дачная бытовка будет транспортироваться, стоит оставить лишь минимальное количество креплений основания к фундаменту, чтобы в дальнейшем можно было просто демонтировать всю конструкцию.
Монтаж каркаса бытовки
Установка каркаса начинается путем изготовления угловых сооружений.
Для этого отлично подойдет материал 50х100 миллиметров.
Крепление лучше всего осуществлять на металлические уголки, закрепляя стойки временными деревянными подпорками, которые демонтируются при выравнивании единой плоскости.
Вертикальные балки возводятся в такой же последовательности. Для промежуточных перегородок отлично подойдет брус с параметрами 50х50 миллиметров. А вот так выглядят дачные бытовки из сип панелей.
Крыша бытовки
Следующим этапом возведения дачной бытовки является монтаж накрытия, которое должно быть прочным и ровным, чтобы не возникло проблем в дальнейшем с монтажом кровли.
Процесс укладки кровельного материала
Стропила следует монтировать в одинаковый шаг на расстоянии 60 сантиметров друг от друга. Балки также закрепляются при помощи металлических уголков и саморезов.
Помните, что деревянные элементы крыши должны быть немного длиннее, чем основание каркаса. Это позволит создать козырек, обеспечивающий правильный отвод воды во время дождя.
Разметка оконных и дверных проемов
При строительстве бытовки из бруса под ключ следует учесть расположение оконных и дверных проемов. Для этого нужно установить дополнительные горизонтальные стойки, которые смогут усилить проем и обеспечат простой монтаж окон и дверей.
Двухсекционная бытовка
Установить входные и оконные элементы можно сразу, чтобы сократить время и обеспечить необходимую для дальнейшего строительства жесткость конструкции.
Устройство полов
Для начала следует класть слой изоляции, для которого можно применить все тот же плотный полиэтилен.
Закрепляется он также просто при помощи строительного степлера.
Следом за этим укладывается каркас из бруса параметрами 100х100 миллиметров, на который будет крепиться половая доска толщиной 15-20 миллиметров. Важным моментом на этом этапе является обработка доски защитными средствами, которые способны предотвратить гниение материала и появление в нем вредителей.
Наружная обшивка
Стены постройки следует герметизировать пленкой, которая способна защитить объект от ветра и влаги.
Традиционная бытовка с верандой
Все действия подобны предыдущим: изоляционный материал закрепляется при помощи строительного степлера, а швы дополнительно герметизируются скотчем.
Следом за герметизацией идет один из последних этапов – обшивка, которую можно проводить, как при помощи досок, так и ДСП.
Почти все садовые бытовки, расположенные на дачах и изготовленные из бруса, имеют террасы.
Перила можно также изготовить из дерева, предварительно обработав его наждачной бумагой и окрасив или вскрыв лаком.
Внутреннее обустройство и декор бытовки
Деревянные дома и бытовки обустраивают в одинаковой манере, которая зависит от назначения помещения.
Если это сооружение является техническим и предназначено сугубо для хранения инвентаря, тогда стены можно не трогать и оставить все как есть.
При желании можно обустроить спальное место, используя подручный материал. Провести освещение и переносной источник воды.
Из чего и как строят
Практически все бытовки построены по каркасной технологии. В качестве строительных материалов для каркаса используется деревянный брус минимум 100*150 мм или профилированная металлическая труба 60*60*2 мм.
Для обшивки выбор материалов намного шире. Используют:
- обрезную доску;
- листовой материал — фанеру, ОСБ, ДСП;
- профлист;
- сайдинг.
В любом случае обшивка делается с двух сторон — снаружи и изнутри. Наружная может быть и металлической, а внутри чаще делают или вагонку или набивают фанеру или ОСБ.
Один из вариантов садовой бытовки
Между двумя обшивками укладывают теплоизоляцию. Хоть строение и временное, весна и осень, а иногда и летние ночи, могут быть очень холодными. Потому без утепления — никак. Утеплитель можно любой. Лучше — минеральную вату, дешевле — пенопласт. Самые лучшие характеристики — у экструдированного пенополистирола, но и самая высокая цена тоже. Только выбирая утеплитель, учтите, что пенопласт звуки почти не заглушает, так что особо нервные спать не смогут. Поэтому оптимальный выбор — минеральная вата. Каким слоем? Если по уму, то в Средней полосе России, желательно 100 мм, но хотя бы 50 мм.
Учтите, что и пол утеплять нужно. Особенно — пол. Снизу очень тянет. Потому должен быть он двойным: сначала черновой, сверху, поперек доски, кладут лаги, между ними утеплитель, а потом уже чистовой пол.
Особенности подводок для газа
При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:
- шланги из ПВХ, которые армированы полиэфирной нитью;
- из синтетической резины с оплеткой из нержавеющей стали;
- сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.
Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.
Вагончик-бытовка своими руками
Использовать под бытовку старые металлические вагончики – давняя народная традиция. При возможности купить такой готовый вагончик – очень удобный вариант, позволяющий практически не задумываться о строительстве и внутренней отделке помещения. Стоят они относительно недорого, даже с учетом доставки и погрузки-разгрузки.
Можно купить готовую вагончик-бытовку
Внутренние помещения вагончика-бытовки легко сделать своими руками. Они могут быть как совмещенными, так и раздельными, но крайне желательно наличие тамбура – в холодное время года он будет препятствовать проникновению внутрь помещений холодного воздуха.
Площадка
Фундамента под такую бытовку не требуется – достаточно очищенной и выровненной площадки. Такие вагончики устанавливаются на металлический каркас или небольшие бетонные блоки. Главное, чтобы днище вагончика не располагалось непосредственно на земле, и был промежуток в 20-30 см.
Фундамент под бытовку вагончик не требуется
Каркас
В качестве каркаса, на который будет установлен сделанный своими руками вагончик-бытовка, можно использовать элементы металлического грузового контейнера. При отсутствии такой возможности каркас может быть сооружен из деревянных брусков сечением не менее 50х50 мм.
Обшивка и полы
После установки вагончика на каркас необходимо разметить на нем места расположения окон (если нет готовых) и двери. При необходимости можно соорудить над бытовкой двускатную крышу из металлочерепицы или листовой «оцинковки». Можно устроить в вагончике-бытовке своими руками и новый пол – постелить лаги, утеплить пространство между ними и настелить чистовое покрытие (доски, ОСБ или фанеру).
До настила чистового пола нужно, опять же – при необходимости, провести работы по обшивке внешних стен вагончика. Материал используется тот, который доступен – сэндвич, ОСБ-панели, листовое железо, доски. Аналогичные операции осуществляются и с внутренними стенами бытовки. В последнюю очередь монтируют окна и коммуникации.
Нижнее перекрытие.
На бетонные блоки укладывается нижняя обвязка из бруса 150х150. К
бетонным блоком закрепить их анкерными болтами М10. Между брусом и
бетонными блоками проложить гидроизоляцию из рубероида(2 слоя) или
обмазки битумной мастикой.
К
обвязочному брусу крепятся лаги пола из досок 50х150(Н)
при помощи стальных опор бруса.
Опоры
прибиваются гвоздями (предпочтительнее) или универсальными
саморезами (не чёрными, диаметр мин.5 мм):
Расстояние между лагами должно быть на 10-15 см меньше ширины
утеплителя. Поверх лаг будет крепиться черновой пол из фанеры (листы
размером 1,5х1,5 м в шахматном порядке). Для крепления фанеры между
лагами прибиваются перемычки из досок 50х150(Н) (все
деревянные конструкции обработать антисептиком 2 раза)
По низу
лаг прибиваются черепные бруски, на которые укладываются настил из
доски 150х25 (на нём будет лежать утеплитель).
Снизу (под настилом) к лагам крепится ветрозащитная плёнка.
Заполнить пространство между лагами утеплителем. В данном проекте я
использую минераловатный утеплитель ТеплоKNAUF шириной 600 мм.
Сверху по утеплителю слой пароизоляционной плёнки.
Черный пол и нижняя обвязка
каркаса.
Листы фанеры ФК (не ФСФ!!) уложить в шахматном порядке (с зазором
3-4 мм между листами) и прибивать гвоздями 70 мм или саморезами.
Сразу отмечу, что здесь и далее имеются в виду универсальные
саморезы. Чёрные саморезы использовать нельзя. Обвязка из доски
100х50(Н) прибивается гвоздями 100 мм к лагам через фанеру с шагом
50-60 см. В местах установки дверей в обвязке сделать
проёмы, если вы не хотите иметь высокий порог:
Чертежи каркасных конструкций 6х3 метра
Перед началом полноценного строительства разрабатывается подробный чертеж со всеми деталями и планировкой каркасного дачного дома размером 6х3. На нем указывается взаимное размещение всех внутренних помещений с конкретными параметрами, количеством расходных материалов и пр.
Стандартная планировка по типовому проекту жилого здания 6х3 метра включает 3 отдельные помещения, разделенные между собой внутренними перегородками, например:
- Жилая комната – 3х4,5 м;
- Прихожая – 1,5х1,5 м;
- Кладовка – 1,5х1,5 м;
- Санузел (кладовка) – оставшаяся площадь здания.
В проекте обязательно отображают места прокладки коммуникационных систем (водопровод, канализация, электричество). Заранее рассчитывается смета выполнения монтажных работ.
Пошаговая инструкция по изготовлению бытовки
Для того чтобы построить бытовку, необходимо провести следующие виды работ:
- Подготовка площадки. Размещать бытовку необходимо на горизонтальной поверхности. Грунт должен быть твёрдым, иначе не избежать тяжёлых земляных работ.
Для размещения бытовки необходимо подготовить ровную площадку, на которую будет уложена дренажная подсыпка
Для защиты основы фундамента от грунтовых вод она засыпается слоем песка и тщательно утрамбовывается
Деревянный брус распиливается согласно спецификации и обрабатывается антисептиком
Нижняя обвязка каркаса укладывается на фундаментные столбы через двойной слой гидроизоляции
Половые лаги укладываются с шагом 60 см
Вертикальные стойки выставляются по отвесу и временно закрепляются подкосами до тех пор, пока их не соединит верхняя обвязка
Лицевая сторона каркаса делается выше задней, чтобы обеспечить необходимый уклон кровли
Стропила укладываются на балки верхней обвязки и образуют каркас будущей кровли
Обрешётка связывает конструкцию стропильных лаг и служит основанием для кровельного материала
Доски чернового пола прибиваются снизу половых лаг
Между утеплителем и гидроизоляционной плёнкой необходимо оставить вентиляционный зазор для удаления влаги
Отделочный материал набивается на слой паронепроницаемой мембраны
Материал утеплителя закладывется в приготовленный каркас с небольшим усилием и держится там без дополнительного крепления
