Как вычислить объем трубы с учетом длины трубопровода самостоятельно
Для вычисления объема трубы необходимо знать ее длину и сечение, которое может быть круглым, квадратным или прямоугольным.
Если трубопровод имеет круглое сечение, то формула для вычисления объема трубы будет выглядеть следующим образом:
где V – объем трубы, r – радиус трубы, L – длина трубопровода, а π (пи) – математическая константа, равная приблизительно 3,14.

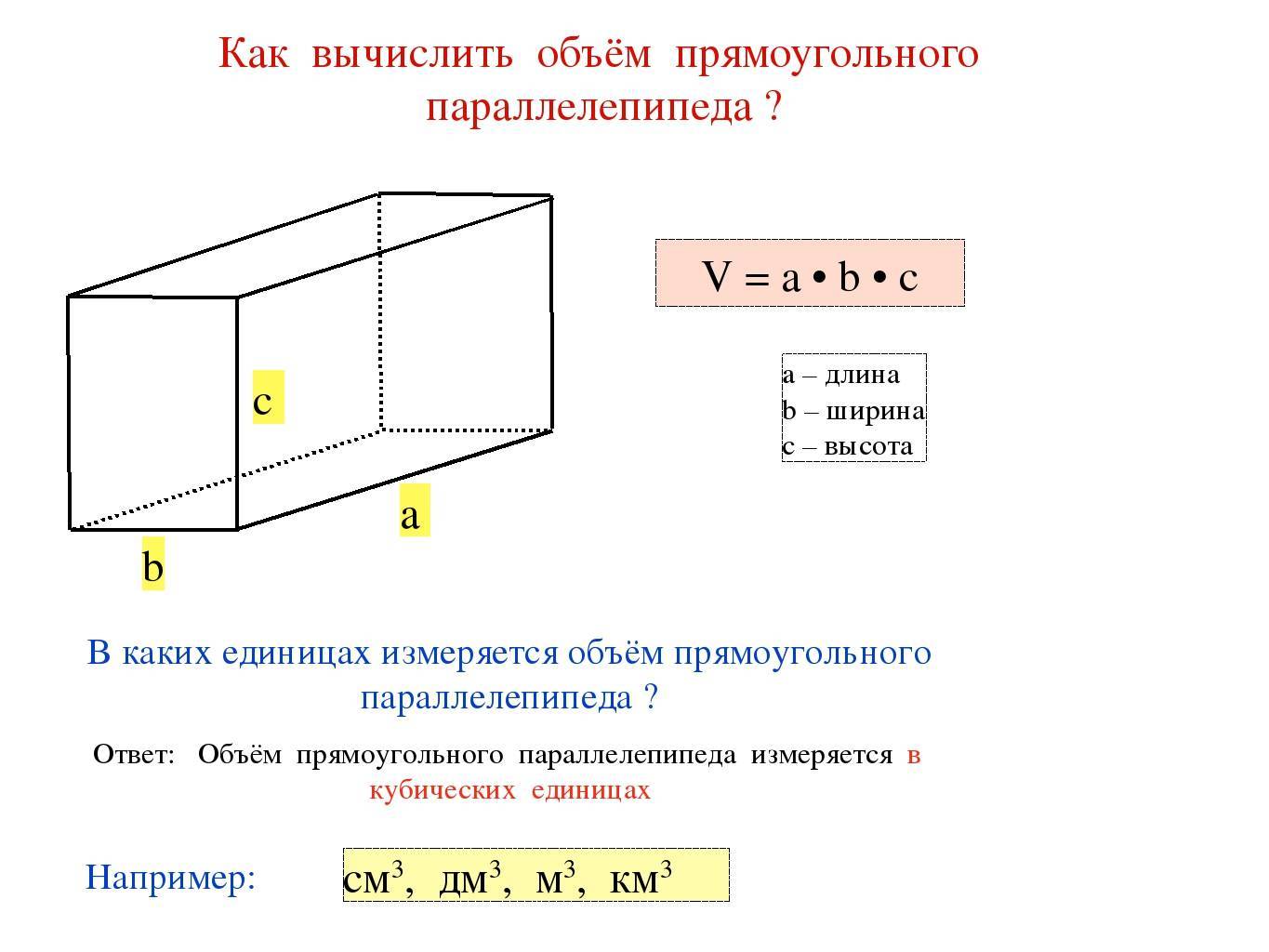

Если трубопровод имеет квадратное или прямоугольное сечение, то формула для вычисления объема трубы будет зависеть от размеров сечения. Например, для квадратного сечения формула будет выглядеть так:
где V – объем трубы, a – длина стороны квадрата (или ширина прямоугольника), L – длина трубопровода.
Для прямоугольного сечения формула будет выглядеть так:
где V – объем трубы, a и b – длина и ширина прямоугольника, L – длина трубопровода.
В обоих случаях, после вычисления объема трубы, результат можно преобразовать в соответствующие единицы измерения, такие как кубические метры или литры.
Вопросы и ответы
А вот несколько ответов на часто задаваемы вопросе о пирамиде и ее параметрах.
Как определить диаметр трубы?
Для определения диаметра трубы можно использовать мерный инструмент, например, линейку или сантиметровую ленту. Нужно измерить расстояние между наиболее удаленными точками круглого сечения трубы или размеры прямоугольного сечения трубы.
Как узнать длину трубы?
Для определения длины трубы можно использовать ленту измерительную или измерительный инструмент, например, линейку или мерную ленту. Нужно измерить расстояние между двумя точками, между которыми проходит труба.
Как вычислить объем воды, проходящей через трубу за определенный период времени?
Для вычисления объема воды, проходящей через трубу за определенный период времени, необходимо умножить скорость потока воды на площадь сечения трубы и на время, в течение которого вода протекает через трубу.
Если неизвестна скорость потока воды, количество прошедшей через трубу воды можно определить путем установки счетчика воды на трубопроводе. Счетчик будет регистрировать количество воды, прошедшей через трубу за определенный период времени.
Похожие калькуляторы
Возможно вам пригодятся ещё несколько калькуляторов по данной теме:
- Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
- Калькулятор штакетника. Рассчитайте онлайн необходимое количество металлического или деревянного штакетника.
- Калькулятор закона Ома. Рассчитайте сопротивление, силу тока и напряжение в зависимости от известных параметров.
- Калькулятор расхода штукатурки. Рассчитайте расход различных марок гипсовой или бетонной штукатурки для стен на кв. метры помещения.
- Калькулятор линолеума. Рассчитайте онлайн необходимое количество линолеума в рулонах и квадратных метрах на комнату нужной площади.
- Калькулятор наливного пола. Рассчитайте онлайн расход смеси для самовыравнивающихся наливных полов на квадратные метры помещения.
- Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
- Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.
- Калькулятор мощности тока. Рассчитайте онлайн мощность электрического тока в ваттах (Вт) в зависимости от силы тока, напряжения и сопротивления.
- Калькулятор расхода краски. Рассчитайте онлайн расход краски на кв. метр стен, потолка или других поверхностей.
Определение объёма трубы
Определить объём трубы под силу каждому, ведь для этого не понадобится наличие какого-либо специального оборудования или приспособлений. Главное знать, что труба является простой геометрической фигурой, точнее цилиндром и объём его легко можно определить математически.
Для начала потребуется узнать точные размеры трубы, необходимые для вычисления ее объёма – длина трубы и внутренний диаметральный размер. Начнем с вычисления диаметра.
Важно:
При подсчете, не перепутать и не взять для расчета наружный диаметральный размер, вместо внутреннего, так как его зачастую указывают в документах при выборе вспомогательных соединительных элементов.
Чаще всего необходимое нам значение размера трубы указано в паспортных характеристиках, если же таких данных нет, то используя обычную линейку, можно произвести замер наружного диаметра самостоятельно на срезе трубы.
Если нет возможности произвести замер наружного диаметрального размера трубы на срезе, можно применить следующий способ: с помощью портняжного метра, рулетки или обычной веревки производится замер длины окружности трубы, получившиеся данные делятся на 2π = 6,28. Из получившегося результата вычитается толщина стенки, умноженная на два. В итоге получаем величину внутреннего диаметрального размера:
I — длина окружности трубы, мм
π = 3,14
h — толщина стенки, мм
Здесь могут возникнуть проблемы с отсутствием данных о размерах толщины стенки трубы. В такой ситуации можно воспользоваться справочниками или взять данные из маркировки на трубах. Например, стандартные значения размеров труб из полипропилена включают в себя внешний диаметр и толщину стенки.
| Номенклатура | Наружн. диаметр (мм) | Толщина стенки (мм) | Внутр. диаметр (мм) |
| 20 х 3,4 | 20 | 3,4 | 13,2 |
| 25 х 4,2 | 25 | 4,2 | 16,6 |
| 32 х 5,4 | 32 | 5,4 | 21,2 |
| 40 х 6,7 | 40 | 6,7 | 26,6 |
| 50 х 8,4 | 50 | 8.4 | 33,2 |
| 63 х 10,5 | 63 | 10,5 | 42,0 |
| 75 х 12,5 | 75 | 12,5 | 50,0 |
Также, когда толщина стенки неизвестна, и взять ее неоткуда, есть возможность вместо расчетного значения внутреннего диаметра применить стандартное значение внутреннего прохода Dn, обычно указывается в маркировке. Но применение данного значение не рекомендуется, особенно при вычислении большого объема труб.
Определить длину трубы элементарно — она указана в маркировке или ее можно измерить с помощью простой рулетки.
Важно:
Перед началом расчетов привести все данные к одной единице измерения (миллиметры, метры, дециметры).
Для труб, у которых диаметральные размеры выражаются в дюймах, нужно привести их к миллиметрам, сделав перерасчет 1 дюйм = 25,4мм.
Расчёт объёма отдельной трубы с использованием формул
Зная точные параметры конкретной трубы, прибегнув к простым математическим формулам, можно с легкостью вычислить ее объём.

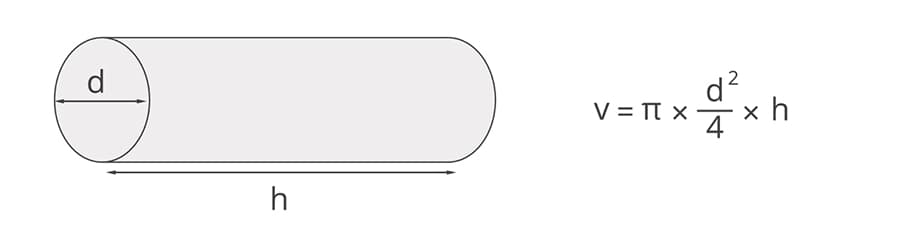

Формула объема цилиндрической фигуры:
L — длина трубы, мм
S — площадь сечения трубы, мм² .
Рассчитываем площадь сечения при помощи формулы:
π = 3,14
d = значение внутреннего диаметра трубы, мм.
Если за единицу измерения принимаются дециметры или метры, то остальные значения (объем, площадь) рассчитываются в кубических метрах и дециметрах соответственно.
Подставляя имеющиеся значения с легкостью можно высчитать значение объема трубы. Точность результата зависит от точности тех параметров трубы, что мы определили ранее.
Какие факторы влияют на проходимость жидкости через трубопровод
Критерии, оказывающие влияние на описываемый показатель, составляют большой список. Вот некоторые из них.
- Внутренний диаметр, который имеет трубопровод.
- Скорость передвижения потока, которая зависит от давления в магистрали.
- Материал, взятый для производства трубного сортамента.
Определение расхода воды на выходе магистрали выполняется по диаметру трубы, ведь эта характеристика совместно с другими влияет на пропускную способность системы. Так же рассчитывая количество расходуемой жидкости, нельзя сбрасывать со счетов толщину стенок, определение которой проводится, исходя из предполагаемого внутреннего напора.
Помимо этого, некоторые параметры системы оказывают на показатель расхода не прямое, а косвенное влияние. Сюда относится вязкость и температура прокачиваемой среды.
Подведя небольшой итог, можно сказать, что определение пропускной способности позволяет точно установить оптимальный тип материала для строительства системы и сделать выбор технологии, применяемой для ее сборки. Иначе сеть не будет функционировать эффективно, и ей потребуются частые аварийные ремонты.
Расчет расхода воды по диаметру круглой трубы, зависит от его размера. Следовательно, что по большему сечению, за определенный промежуток времени будет выполнено движение значительного количества жидкости. Но, выполняя расчет и учитывая диаметр, нельзя сбрасывать со счетов давление.
Если рассмотреть этот расчет на конкретном примере, то получается, что через метровое трубное изделие сквозь отверстие в 1 см пройдет меньше жидкости за определенный временной период, чем через магистраль, достигающей в высоту пару десятков метров. Это закономерно, ведь самый высокий уровень расхода воды на участке достигнет самых больших показателей при максимальном давлении в сети и при самых высоких значениях ее объема.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Требования ГОСТ и СНиП
В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.
Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.
| Этажность | Рабочее давление, атм |
| До 5 этажей | 2-4 |
| 9-10 этажей | 5-7 |
| От 10 и выше | 12 |
На реальную величину давления влияют следующие факторы:
- Состояние и мощность оборудования, подающего теплоноситель.
- Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
- Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
- Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.
Как меняется давление от температуры Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:
- на подаче теплоносителя от источника и на выходе;
- перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
- на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.
Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально
Вычисления сечения по СНИП 2.04.01-85
Прежде всего, необходимо понимать, что расчет диаметра водопропускной трубы является сложным инженерным процессом. Для этого потребуются специальные знания. Но, выполняя бытовую постройку водопропускной магистрали, часто гидравлический расчет по сечению проводят самостоятельно.
Данный вид конструкторского вычисления скорости потока для водопропускной конструкции можно провести двумя способами. Первый – табличные данные. Но, обращаясь к таблицам необходимо знать не только точное количество кранов, но и емкостей для набора воды (ванны, раковины) и прочего.
Только при наличии этих сведений о водопропускной системе, можно воспользоваться таблицами, которые предоставляет СНИП 2.04.01-85. По ним и определяют объем воды по обхвату трубы. Вот одна из таких таблиц:
Внешний объем трубного сортамента (мм) Примерное количество воды, которое получают в литрах за минуту Примерное количество воды, исчисляемое в м3 за час 20 15 0,9 25 30 1,8 32 50 3 40 80 4,8 50 120 7,2 63 190 11,4
Однозначно, эти данные по объему, показывающие потребление, интересны, как информация, но специалисту по трубопроводу понадобятся определение совершенно других данных – это объем (в мм) и внутреннее давление в магистрали. В таблице это можно найти не всегда. И более точно узнать эти сведениям помогают формулы.
Расчет объема воды в трубе
Watch this video on YouTube
Уже понятно, что размеры сечения системы влияют на гидравлический расчет потребления. Для домашних расчетов применяется формула расхода воды, которая помогает получить результат, имея данные давления и диаметра трубного изделия. Вот эта формула:
Формула для вычисления по давлению и диаметру трубы: q = π×d²/4 ×V
Если сеть водоснабжения питается от водонапорной башни, без дополнительного влияния нагнетающего насоса, то скорость передвижения потока составляет приблизительно 0,7 – 1,9 м/с. Если подключают любое нагнетающее устройство, то в паспорте к нему имеется информация о коэффициенте создаваемого напора и скорости перемещения потока воды.
Данная формула не единственная. Есть еще и многие другие. Их без труда можно найти в сети интернета.
В дополнение к представленной формуле нужно заметить, что огромное значение на функциональность системы оказывают внутренние стенки трубных изделий. Так, например, пластиковые изделия отличаются гладкой поверхностью, нежели аналоги из стали.
По этим причинам, коэффициент сопротивления у пластика существенно меньше. Плюс ко всему, эти материалы не подвергаются влиянию коррозийных образований, что также оказывает положительное действие на пропускные возможности сети водоснабжения.
Определение потери напора
Расчет прохода воды производят не только по диаметру трубы, он вычисляется по падению давления. Вычислить потери можно посредством специальных формул. Какие формулы использовать, каждый будет решать самостоятельно. Чтобы рассчитать нужные величины, можно использовать различные варианты. Единственного универсального решения этого вопроса нет.
Но прежде всего, необходимо помнить, что внутренний просвет прохода пластиковой и металлопластиковой конструкции не поменяется через двадцать лет службы. А внутренний просвет прохода металлической конструкции со временем станет меньше.
А это повлечет за собою потери некоторых параметров. Соответственно, скорость воды в трубе в таких конструкциях является разной, ведь по диаметру новая и старая сеть в некоторых ситуациях будут заметно отличаться. Так же будет отличаться и величина сопротивления в магистрали.
Так же перед тем, как рассчитать необходимые параметры прохода жидкости, нужно принять к сведению, что потери скорости потока водопровода связанны с количеством поворотов, фитингов, переходов объема, с наличием запорной арматуры и силой трения. Причем, все это при вычисления скорости потока должны проводиться после тщательной подготовки и измерений.
Расчет расхода воды простыми методами провести нелегко. Но, при малейших затруднениях всегда можно обратиться за помощью к специалистам или воспользоваться онлайн калькулятором. Тогда можно рассчитывать на то, что проложенная сеть водопровода или отопления будет работать с максимальной эффективностью.
Объем метра трубы.
Диаметр трубы(цилиндра) = 91 мм
Объем трубы(цилиндра) в см3 = 6500.585
Объем трубы(цилиндра) в дм3 = 6.500585
Объем трубы(цилиндра) в м3 = 0.006500585
Объем трубы(цилиндра) в мл = 0.006500585 мл
Объем трубы(цилиндра) в литрах = 6.500585 л
Диаметр трубы(цилиндра) = 108 мм
Объем трубы(цилиндра) в см3 = 9156.24
Объем трубы(цилиндра) в дм3 = 9.15624
Объем трубы(цилиндра) в м3 = 0.00915624
Объем трубы(цилиндра) в мл = 0.00915624 мл
Объем трубы(цилиндра) в литрах = 9.15624 л
Диаметр трубы(цилиндра) = 110 мм
Объем трубы(цилиндра) в см3 = 9498.5
Объем трубы(цилиндра) в дм3 = 9.4985
Объем трубы(цилиндра) в м3 = 0.0094985
Объем трубы(цилиндра) в мл = 0.0094985 мл
Объем трубы(цилиндра) в литрах = 9.4985 л
Диаметр трубы(цилиндра) = 150 мм
Объем трубы(цилиндра) в см3 = 17662.5
Объем трубы(цилиндра) в дм3 = 17.6625
Объем трубы(цилиндра) в м3 = 0.0176625
Объем трубы(цилиндра) в мл = 0.0176625 мл
Объем трубы(цилиндра) в литрах = 17.6625 л

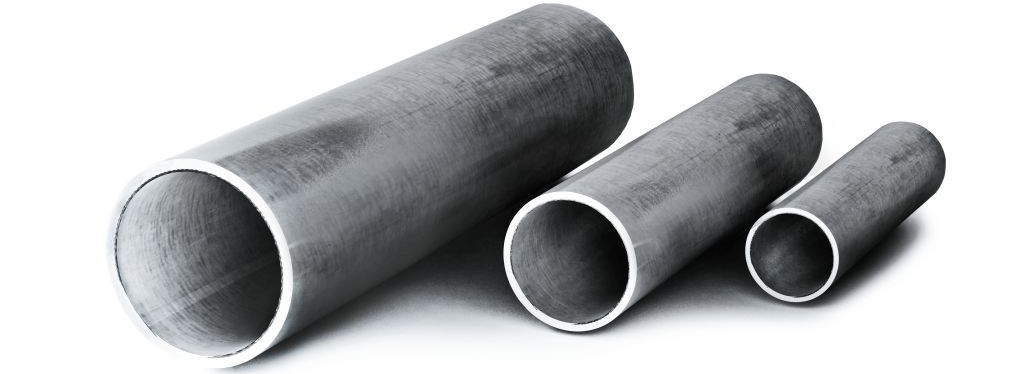

Расчет объема трубы из стали
Трубы из стали бывают обычные или усиленные. Обычные трубы имеют внутренний диаметр 27,1 мм, а усиленный вид – 25,5 мм. Но специалисты в своих расчетах используют величину условного прохода Ду (Dn). Эта величина считается безразмерной и удобной для расчетов, т. к. с различиями диаметра труб усложняется весь объем работы. Поэтому все сложности свели к одному знаменателю, который и требует специальные таблицы и тонкости вычислений. В случаях стыковки труб из стали (дюйм) с пластиковыми или алюминиевыми (мм) на практике используют специализированные фитинг – соединения.
Расчет объема трубопровода в отопительной системе необходим, например, для определения размера мембранного (расширительного) бака. Общий объем воды в системе отопления также достаточно легко посчитать, но необходимости в этом большой нет, а вот антифриз требует расчетов, потому что каждый его литр стоит дополнительных затрат. Для вычислений понадобится также узнать, из какого материала изготовлены секции радиаторов, их расстояние между собой и количество секций в каждом радиаторе. Конечный результат лучше указывать в литрах, т. к. объемы жидкостей стандартно измеряются литражом. Для этого полученный итог в кубических сантиметрах делится на 1000. Количество теплоносителя в котле останется только прибавить, так получится объем трубопровода.
Большинство обывателей не очень понимают, насколько важно бывает произвести расчет объема трубы. Но профессиональные специалисты подтвердят необходимость расчетов. Так как по своей практике они сталкивались с тем, что труба может быть закрыта с другой стороны (цилиндр) или существует необходимость точного представления о создаваемом давлении, потому как его можно оптимизировать, меняя именно объем трубы на конкретном участке
Так как по своей практике они сталкивались с тем, что труба может быть закрыта с другой стороны (цилиндр) или существует необходимость точного представления о создаваемом давлении, потому как его можно оптимизировать, меняя именно объем трубы на конкретном участке
Так как по своей практике они сталкивались с тем, что труба может быть закрыта с другой стороны (цилиндр) или существует необходимость точного представления о создаваемом давлении, потому как его можно оптимизировать, меняя именно объем трубы на конкретном участке.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
Как рассчитать объем воды в водопроводной системе
Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.
Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов
Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.
В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:
| Ø внутр, мм | Vвнутр 1 погонного метра трубы, л | Vвнутр 10 погонных метров трубы, л |
| 4,0 | 0,0126 | 0,1257 |
| 5,0 | 0,0196 | 0,1963 |
| 6,0 | 0,0283 | 0,2827 |
| 7,0 | 0,0385 | 0,3848 |
| 8,0 | 0,0503 | 0,5027 |
| 9,0 | 0,0636 | 0,6362 |
| 10,0 | 0,0785 | 0,7854 |
| 11,0 | 0,095 | 0,9503 |
| 12,0 | 0,1131 | 1,131 |
| 13,0 | 0,1327 | 1,3273 |
| 14,0 | 0,1539 | 1,5394 |
| 15,0 | 0,1767 | 1,7671 |
| 16,0 | 0,2011 | 2,0106 |
| 17,0 | 0,227 | 2,2698 |
| 18,0 | 0,2545 | 2,5447 |
| 19,0 | 0,2835 | 2,8353 |
| 20,0 | 0,3142 | 3,1416 |
| 21,0 | 0,3464 | 3,4636 |
| 22,0 | 0,3801 | 3,8013 |
| 23,0 | 0,4155 | 4,1548 |
| 24,0 | 0,4524 | 4,5239 |
| 26,0 | 0,5309 | 5,3093 |
| 28,0 | 0,6158 | 6,1575 |
| 30,0 | 0,7069 | 7,0686 |
| 32,0 | 0,8042 | 8,0425 |
Параметры пластиковых труб
Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.
Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
| Легких | Обыкновенных | Усиленных | Легких | Обыкновенных | Усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | – | – | 1,10 | – | – |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | 1,42 | – | |||
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.» alt=»»>
Порядок проведения расчета объема системы отопления
Если Ваша система отопления состоит из труб диаметром 80-100 мм, как часто бывает в системе отопления открытого типа, то следует перейти к следующему пункту — расчет труб. Если в вашей системе отопления применяются стандартные радиаторы, то целесообразнее начать с них.
Расчет объема теплоносителя в радиаторах отопления
По мимо того, что радиаторы отопления бывают разного типа, они еще имеют различную высоту. Для определения объема теплоносителя в радиаторах отопления удобно сначала подсчитать количество одинаковых по размеру и типу секций и умножить их на внутренний объем одной секции.
Таблица 1.Внутренний объем 1 секции радиатора отопления в литрах, в зависимости от размера и материала радиатора.
Для упрощения расчетов данные по объему одной секции сведены в таблицу в зависимости от типа и высоты радиатора отопления.
Пример.
Имеется 5 алюминиевых радиаторов по 7 секций, межцентровое расстояние подключения 500мм. Необходимо найти объем.
Считаем. 5х7х0,44=15,4 л.
Расчет объема теплоносителя в трубах отопления
Для расчета объема теплоносителя в трубах отопления необходимо определить суммарную длину всех однотипных труб и умножить ее на внутренний объем 1 м.п. трубы соответствующего диаметра.
Следует учесть, что внутренний объем труб из полипропилена, металлопласта и стали отличаются. В таблице 2 приведены характеристики стальных труб отопления.
Таблица 2.Внутренний объем 1 метра стальной трубы.
Диаметр, дюймы | Считаем. 12х0,177+20х0,491=11,944 л. Теперь остается сложить объем теплоносителя в радиаторах, в трубах отопления, в котле (объем указан в паспорте), расширительного бачка и в результате объем системы отопления. Таким образом, объем системы отопления — это сумма объемов всех ее элементов. Зная объем системы отопления можно приступить к выбору расширительного бака или котла. Кроме того, расчет объема системы отопления необходим при приобретении и заливки теплоносителя. Однако в этом случае следует учесть еще объем расширительного бака и внутренний объем теплообменника котла. Вся эта информация присутствует в паспорте на котел. |
В некоторых случаях важным расчетным параметром может стать показатель объема воды в трубе. Например, при проектировании системы отопления такой параметр будет актуальным для выбора оборудования, к примеру, расширительного бачка. Также объем будет необходимо знать и в случае использования антифриза. Это вещество, как правило, продается двух видов: в разбавленном и неразбавленном.
Первый характерен тем, что не замерзает до минус 65 градусов, а второй – до минус 30 градусов. Поэтому необходимое количество можно купить, зная объем теплоносителя. Это значит, к примеру, при объеме теплоносителя в 70 литров неразбавленного антифриза понадобится всего 35 литров. Ведь он разбавляется водой в пропорции 50 на 50.

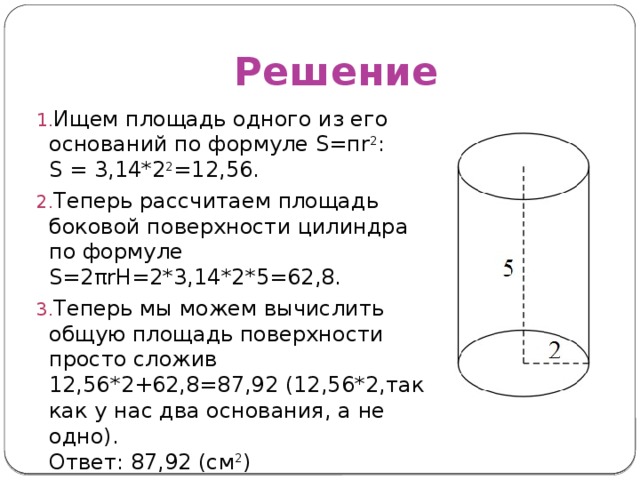

Вопрос только состоит в том, как рассчитать этот параметр? Сделать это достаточно просто, нужно провести лишь небольшое количество математических действий. Труба представляет собой геометрическое тело – цилиндр. Эта фигура имеет две параллельные плоскости и цилиндрическую поверхность. И тогда расчет будет выполнятся так.
Расчет по плотности
Еще один способ — это рассчитать объем по плотности изделия. В строительстве и прокладке трубопровода используются трубы, которые сделаны из всевозможных материалов: оцинкованные, стальные, полиэтиленовые, металлопластиковые, полипропиленовые, гофрированная нержавейка. Необходимо узнать из специального справочника с таблицами плотность материала, из которого изготовили трубы (стекло, пластик, сталь, чугун и т. д. ), в килограммах на метр.
Потом необходимо взвесить трубу и узнать ее вес в килограммах. Полученный результат веса необходимо поделить на плотность, и ответ вы получите в метрах кубических. При необходимости знать результат в сантиметрах кубических полученный результат умножается на один миллион.

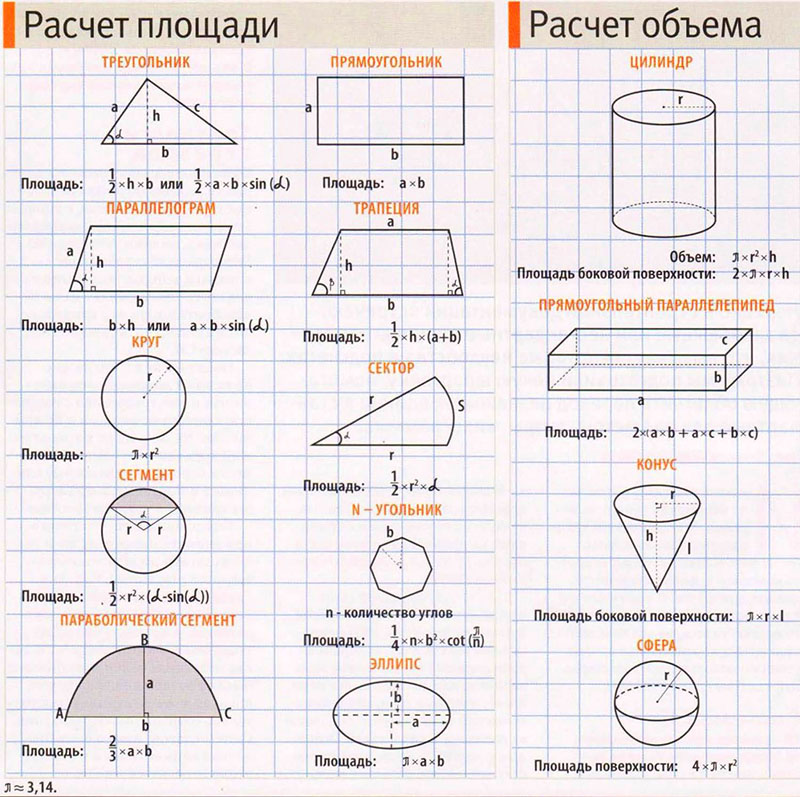

Подробный расчет площади трубы
Для самых разных целей требуется знать, какая площадь будет у какой-либо трубы. Посчитать ее можно с помощью онлайн-калькулятора или же с помощью простых формул. Для расчета площади трубы, например, стальной, необходимо воспользоваться алгоритмом.
Алгоритм:
- Сначала следует определить диаметр трубы, полученный результат необходимо умножить на число Пи.
- Полученную цифру следует умножить на длину трубы, в результате чего будет известна внешняя площадь.
- Если требуется высчитать внутреннюю площадь трубы, формула несколько изменяется, сначала также определяется диаметр, после измеряется толщина ее стенок.
- Из диаметра вычитают толщину стенок трубы, и полученный результат снова умножается на длину.
Расчет наружной площади необходим для того, чтобы знать, какое количество краски или укрывного материала понадобится для трубы. Также это знание поможет при проектировании систем теплоснабжения с тем, чтобы знать, какие теплопотери могут быть.
Помимо расчета площади труб, предназначенных для жидкости, есть воздуховодные варианты, для круглой расчет примерно такой же. А вот для расчета площади овала или овальной трубы, следует определить 2 радиуса, после чего их следует перемножить между собой, и получившийся результат умножить на число Пи.
Для чего определяется пропускная способность?
При расчете водопровода стоит задача определить оптимальный диаметр трубы для обеспечения нормативного потребления воды.
Если сечение слишком мало, это приводит к недостаточному напору в трубах даже при большом давлении, в результате:
- насосное оборудование быстрее изнашивается,
- чаще происходят аварии на линии,
- увеличивается расход энергии.
Для ремонта систем требуются дополнительные траты, что повышает стоимость эксплуатации.
В гидравлике пропускная способность всей системы рассчитывается по самому узкому месту. Часто трубопроводы сравнивают с электропроводкой, только по трубам бежит вода, а по проводам — электрический ток.
