Как поднять гаражные ворота

Поднятие рамы гаражных ворот

Наиболее сложной и трудоемкой операцией по ремонту ворот гаража является подъем рамы. Тяжелая стальная конструкция забетонирована в кирпичные боковины, поэтому, прежде чем поднимать конструкцию, следует освободить пространство для подъема и снять створки ворот.

Если раму вместе со створками планируется поднять над уровнем грунта из-за проседания фундамента гаража, прежде чем поднимать ворота, потребуется выбить верхнюю часть кладки на кирпич или два, в зависимости от высоты подъема. Перфоратором или строительным молотком и зубилом выбивают цемент из-под боковых стоек рамы и пороговой балки.

Обычным ломом поддевают нижнюю часть рамы и приподнимают на небольшую высоту, сначала в центре, а после установки первого клина аналогично пробуют поднимать с левого и правого краев. Если удается поднять раму, то забивают боковые клинья. Их ставят, как правило, с противоположной стороны пороговой балки. После увеличения зазора до 5-6 см необходимо устанавливать подкатной домкрат до 5 т, и далее поднимать конструкцию с помощью гидравлического механизма.

Аналогичным образом поднимают верхнюю балку рамы. Чаще всего поднимать приходится в случае, если необходимо увеличить высоту ворот гаража без их демонтажа. После выбивания верхних рядов кирпича болгаркой отрезают с двух сторон кусок вертикальных стоек вместе с верхней горизонтальной частью рамы. Рез выполняют выше точек приварки петель.

Вес отрезанной части рамы не более 70 кг, поэтому ее легко поднять обычным домкратом, установленным на порог. Между верхней планкой и домкратом вставляют бревно или брус и аккуратно поднимают на нужную высоту. После этого в образовавшийся разрыв в раме вваривают вырезанные куски из аналогичного материала.

Почему происходят изменения в геометрии ворот

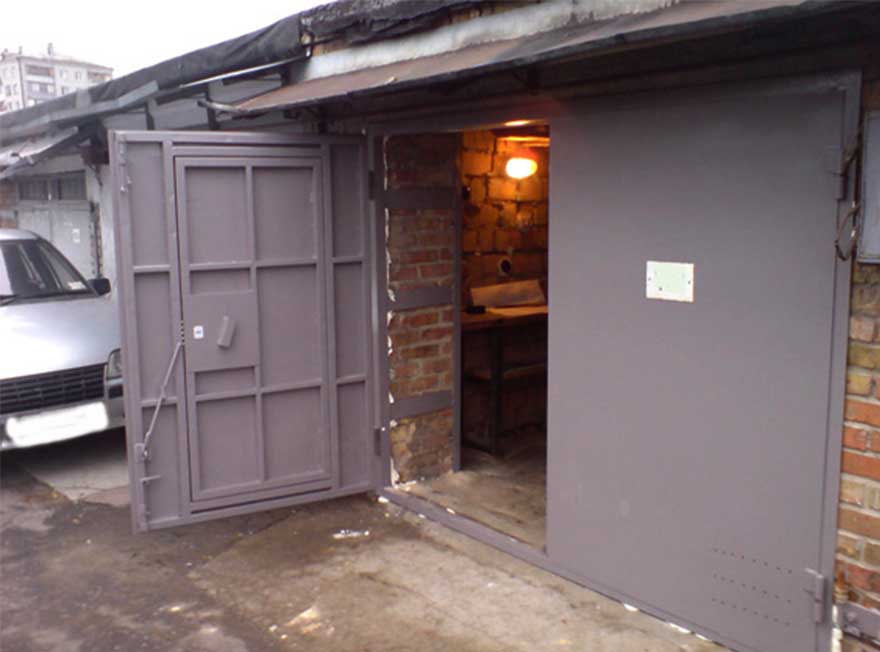

Еще недавно качественно и грамотно установленные ворота (см. ) выглядели бесподобно и радовали глаз. Но со временем начинаешь замечать, что металл выглядит не так, как раньше, происходит посадка петель и т.д. Конечно, необходимо выполнять соответствующие меры, чтобы подобные проблемы были решены.

Способы поднятия ворот

Стоит сказать, что в большинстве случаев вам не потребуется приглашать специалистов, ведь все можно будет сделать своими руками. Поэтому и цена работы будет минимальной.

Итак:

Если ваши ворота деформировались, то для поднятия створки с петель, вы можете использовать специальную проставочную шайбу, которая легко решает подобные проблемы. Нужно снять створку с петель, на ось нижней петли надевая шайбу той толщины, которая вам необходима, и створку возвращаем на место.
Часто возникают сложности с подбором шайбы, порой сделать это действительно трудно. Это значит, что в петлю нужно вставить шарик нужного диаметра. Таким образом вы сможете избавиться от незначительного перекоса створок, кроме того, можно поднять ворота, облегчая тем самым движение на петли.

Нужно внимательно выполнять работу: вы должны изменить расстояние от уровня земли до нижней части створок. Простой способ решения этого вопроса: нужно обрезать нижнюю часть болгаркой, далее крепится резиновая полоса. Таким образом можно ликвидировать щель.
Перекос створок часто происходит из-за деформации проема. В случае, если вы не станете трогать проем, то с помощью простого способа можно будет определить зону перекоса на створке. Зачастую это происходит при неправильной сварке балки каркаса. При постукивании по балке вы сможете увидеть колебания металла и определить точку где создается напряжение. Здесь делается разрез и наваривается шина.
Если просели ворота гаража и вам необходимо увеличить высоту проема, то знайте, что здесь нужно уметь класть кирпичи. Как правильно провести эту работу, вы можете узнать на других наших ресурсах.

Важная информация

Есть некоторые моменты, которые требуют поднятия ворот или их расширения не из-за износа материалов:

Если вами было замечено, что новый автомобиль не проходит по габаритам в проем, то необходимо решить эту проблему. Конечно, можно разобрать верхнюю часть проема, тем самым решая эту проблему мгновенно. Ведь поднять верхнюю часть проема – это довольно сложное мероприятие, и не каждый хозяин сможет выполнить его.

В полу гаража нужно продолбить канавки, ширина которых будет составлять 2-2,5 шины каждая, глубина таких канавок будет составлять – 10 см. Таким способом можно понизить уровень въезда, а это значит, что крыша вашего автомобиля не сможет больше задевать проем гаража, чего вы и добивались.
Говоря о другом автомобиле, хочется отметить, что нельзя забывать о высоте шин, поэтому вы должны определить зазор между крышей автомобиля и верхней рамой. Если вами будут выполнены такие простые манипуляции, то знайте, что теперь вы будете с легкостью заезжать и выезжать из гаража, точно зная, что ни автомобиль, ни проем не повредятся.
Но если вы заметили, что листы перестали закрывать отверстия, которые делаются по месту, то нужно обязательно приподнять нужные листы, тогда все встанет на свое место.

Способы поднятия (исправления геометрии) ворот

Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле

Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля!
Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель

Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть.
Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем.
Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.

Покупка материалов и выбор инструмента

Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.

В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.

А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.

Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.

Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.

Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.

Инструменты и оснастка

Леса строительные;
Мощная углошлифовальная машина;
Перфоратор или мощная дрель;
Отвес;
Уровень строительный;
Инверторный сварочный аппарат;
Сварочная маска (рекомендуется выбирать маску типа «Хамелеон»);
Сварочные рукавицы и желательно сварочный костюм;
Два отрезных круга по металлу;
Отрезные круги по бетону, один из которых максимального диаметра (фото 3 и 4);
Сверло по металлу d=8,5 мм;
Сверло по бетону d=8 мм;
Электроды МР3 диаметром 3 мм, хотя можно работать и электродами в 4 мм;
Молоток;
Долото;
Ключ рожковый/накидной на 13 для анкерных болтов;
Полиэтиленовая пленка для защиты помещения гаража от пыли;
Респиратор для защиты дыхательных путей;
Специальные очки, защищающие глаза от попадания пыли и мелких камешков, образующихся при проделывании каналов под новую раму ворот;
Одежда, максимально защищающая участки тела от попадания пыли.

Зачем поднимать ворота

Когда речь идет о необходимости поднимать ворота, то дело касается распашных конструкций. Для складных конструкций такой проблемы нет, т. к. они способны автоматически изменять свой уровень. Есть несколько причин, по которым приходится прибегать к подъему ворот:

износ петель;
деформация рамы;
неправильное проектирование;
нарушение целостности фундамента;
замена транспортного средства.

Старые конструкции ворот выполняются из листового металла, который имеет толщину 3 и больше миллиметра. Сама по себе такая конструкция ворот довольно тяжелая, поэтому нормально, что со временем они начинают проседать. Причиной тому может служить некачественный металл петель. Штоки теряют свою прочность и створки частично наклоняются вперед. Это усложняет или делает невозможным нормальный процесс закрывания ворот.

Другой причиной, по которой требуется поднимать ворота, является износ металлического уголка. В большинстве случаев применяются балки с шириной в 20 см, но для экономии используются небольшие уголки, которые от постоянных нагрузок начинают деформироваться. При этом нарушается геометрия рамы, что приводи к проблемам с воротами. При правильном проектировании распашные ворота никогда не ставятся вровень с грунтом. Даже при правильной установке такой подход может стать проблемой зимой. Металл может деформироваться под воздействием низкой температуры и створки не будут отворяться, т. к. будут цеплять асфальт.

Еще одна проблема, которая проявляет себя при низком уровне ворот, это осадки. Если зимой выпадает значительное количество снега, то приходится изрядно потрудиться, чтобы расчистить пространство возле ворот перед тем, как въехать в гараж или выехать из него. При обильных дождях вода попросту будет просачиваться в гараж, что может создать серьезные проблемы, особенно если в гараже есть смотровая яма или подвал. В некоторых случаях из-за подвижек грунта может возникнуть проблема с деформацией нижней части рамы. Это также приводит к необходимости поднимать ворота. Деформироваться также могут и стены, которые приводят к просадке ворот и невозможности их открытия.

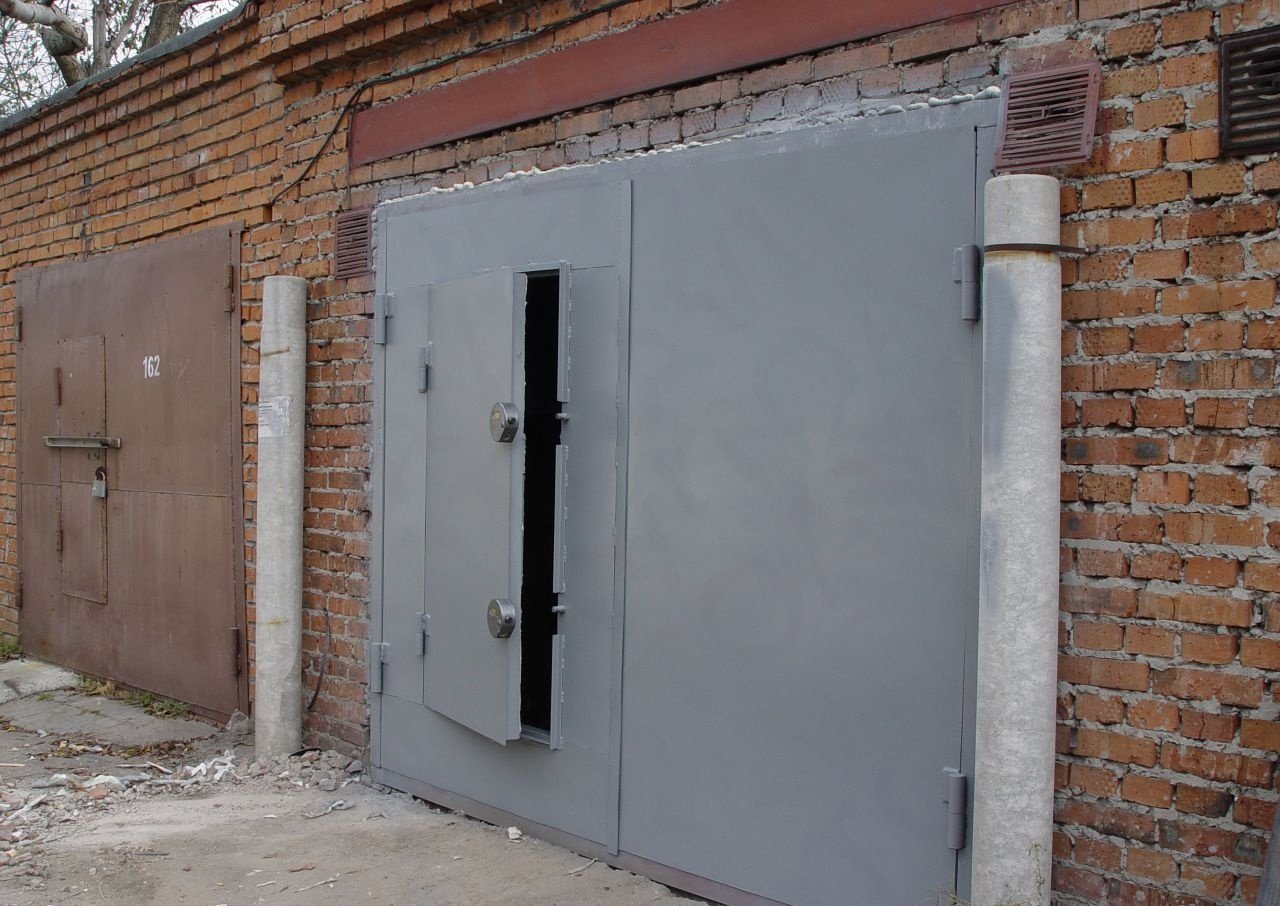

Расширение проема гаражных ворот

Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:

Вариант первый
– увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
Вариант второй
– вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;
Использовать стальные уголки
для сборки горизонтальной перекладины, удерживающей вес плит и кирпичной кладки на время «перекройки» проема гаражных ворот.

К сведению!
Все три способа однотипны и предполагают возможность увеличить размер входа только после разгрузки каркаса ворот.

Как расширить и увеличить проем с помощью стального уголка

Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.

Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.

С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.

Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.

Разборка кладки как способ увеличить проем гаражных ворот

Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.

Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.

У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.

Резюме

Как видно, в некоторых случаях подъем ворот является необходимым в силу определенных обстоятельств. Его можно выполнить несколькими способами. Некоторые из них могут быть скомбинированы для достижения оптимального результата. Другим способом подъема ворот является замена створочного варианта на роллетный. В этом случае ворота будут подниматься, а не раздвигаться. В этом случае можно до установки ворот выполнить расширение проема до требуемых габаритов.

Какие инструменты и материалы понадобятся в процессе поднятия ворот

Чтобы изменить размеры проема для поднятия ворот, нужно подготовить металлические детали, которые помогут усилить конструкцию. Что используют:

уголок и перемычки над воротами: предназначаются для усиления верхней части стены гаража, где будет удалено несколько рядов кирпичной кладки;
уголок для вертикальных стоек: используется по бокам, что позволяет усилить прямоугольник над проемом со всех сторон;
шпильки и гайки: применяются для фиксации закладных частей в стене гаража;
тонкая металлическая полоска: используется для набора высоты створок там, где образовались пустоты;
профильные трубы – части каркаса створок для увеличения высоты ворот.

Такие материалы используются для набора высоты проема, в котором установлены распашные створки. Для подъема секционных и рулонных ворот относительно земли нужно приобрести новую модель, рассчитанную на другие параметры проема.

Набор инструментов:

УШМ для резки и шлифовки металла;
строительный уровень;
рулетка;
чертилка;
отвес;
сварочный аппарат и электроды;
молоток.

Как увеличить размер ворот без разборки крыши

Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:

На кирпичных или шлакоблочных стенах уложены поперечные балки перекрытия, стальные или деревянные. По балкам настилается обрешетка, утепление и гидроизоляция. В этом случае увеличивать дверной проем можно без капитальных переделок передней стены гаража;
Случай, когда вместо балок в поперечном направлении на боковые стены укладывают пустотные облегченные железобетонные плиты перекрытия. В этом случае нагрузка от веса несущей конструкции крыши вынесена на боковые стены, поэтому на кирпичную кладку приходится относительно небольшая часть нагрузки;
Самый сложный вариант – случай, когда бетонные плиты располагаются в продольном направлении. В этом случае плиты перекрытия в значительной мере опираются на переднюю стенку гаража, что не позволяет одномоментно убрать или разрушить несколько рядов кирпича между рамой ворот и плитой перекрытия.

К сведению!
Упростить ситуацию может наличие бетонной перемычки над гаражными воротами. Грамотные строители таким способом при строительстве гаража переносили часть нагрузки от плит перекрытия на боковые сегменты стены.

Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.

Основные причины изменения геометрии ворот, или проёма

Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).

Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.

В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.

Увеличить проект гаражных ворот

Данный способ используется нечасто, так как является весьма трудоемким.

По высоте

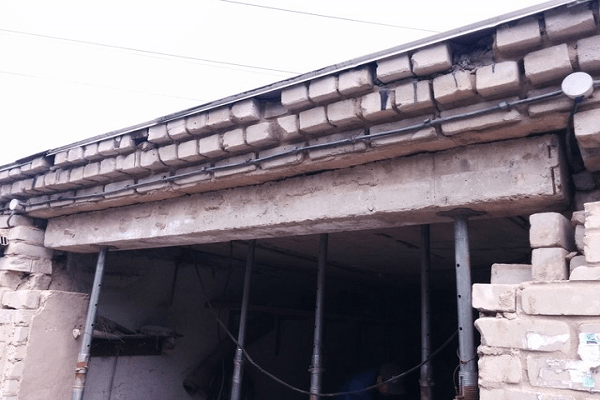

Сначала выполняется демонтаж расположенной вверху балки ворот. Поднятие плиты осуществляется посредством нескольких домкратов, устанавливаемых по ее краям. На и под домкраты нужно установить платформы, чтобы они устойчиво стояли на полу. На верхнюю платформу ставится балка из металла, служащая упором.

Плиту необходимо поднимать медленно (каждый край на десять сантиметров за раз). В появившийся зазор требуется ставить по два кирпича либо уголки из металла.

Каждая плита по очереди приподнимается на необходимый уровень. После этого под приподнятой крышей делается кладка кирпича.

В ширину

Для увеличения ширины проема понадобится монтировать горизонтально расположенную балку из 2 уголков (ширина полки – семьдесят пять миллиметров). Требуется создать разметку на передней стене над проемом.

Посредством перфоратора в стеновой поверхности создается отверстие шириной восемь миллиметров и глубиной, равняющейся ширине полки уголка. Выполняется штробление отверстия с внутренней части стены. От уголка отрезаются 3 части (по линии габарита), утапливаемые в созданное отверстие и свариваемые буквой «П».

Аналогично производятся работы с внешней стороны стеновой поверхности. Для предотвращения деформации сформированной рамы нужно повысить прочностные показатели и жесткость, наварив перемычки (поперечно).

Увеличить проект гаражных ворот

Данный способ используется нечасто, так как является весьма трудоемким.

По высоте

В ширину

Можно ли поднять гаражные ворота и почему так происходит, что они могут просесть

Воротные сооружения изготавливаются из металла. Это основа любой конструкции, даже если используется наполнение створки/полотна и обшивка в виде профлиста, дерева и других материалов. Эта и другие особенности влияют на эксплуатацию входной группы.

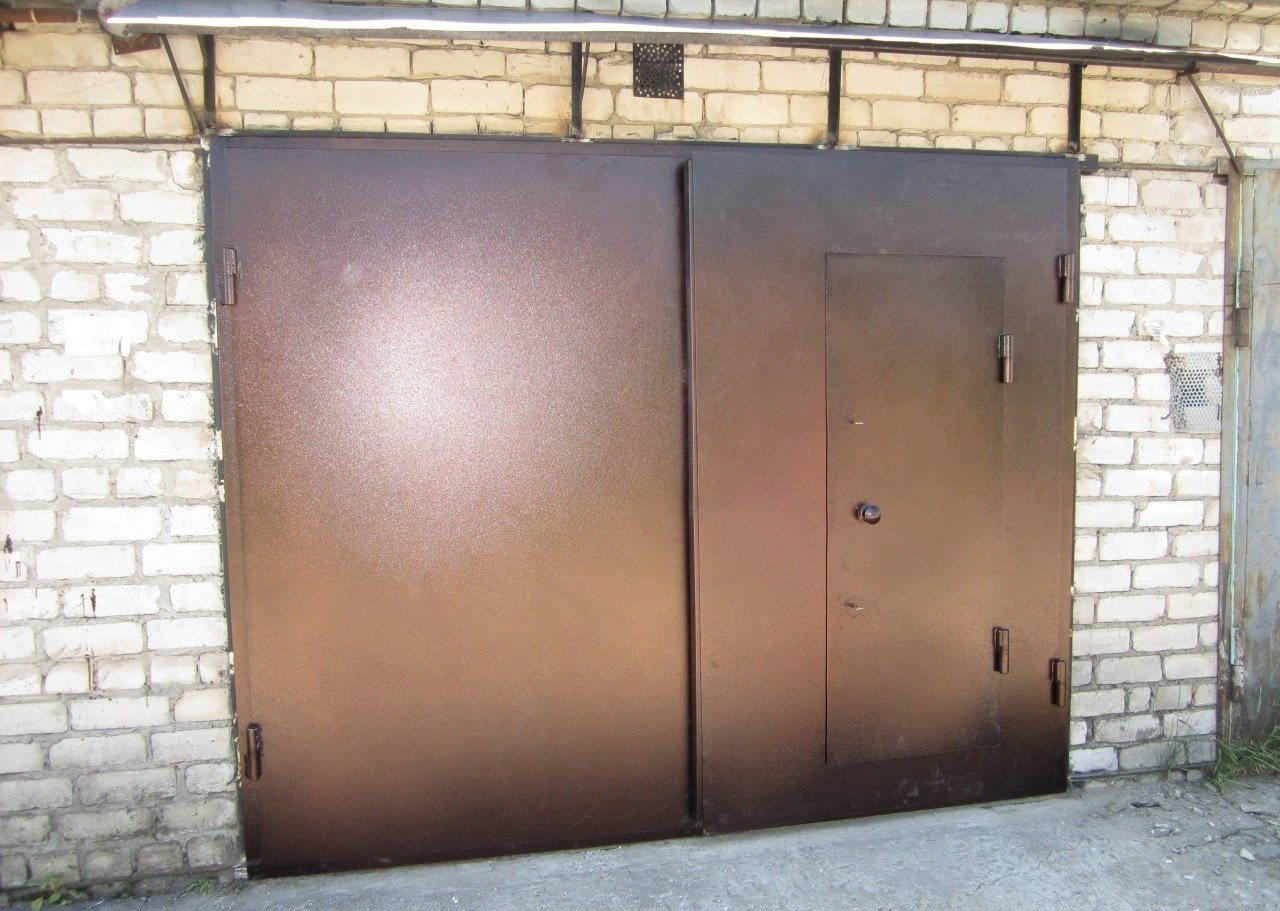

Проблемы с петлями

Чтобы воротное сооружение эксплуатировалось как можно дольше, нужно еще на этапе составления проекта правильно подобрать комплектующие. Петли должны соответствовать весу створок. Проблемы с ними возникают только в случае установки на участке распашных ворот. Если конструкция тяжелая, со временем произойдет деформация петель. Плотно закрыть створки уже не получится. Нужно поднять ворота, снять их с петель, чтобы произвести ремонт конструкции – установить петли, способные переносить более существенную нагрузку. Но есть и альтернативный способ.

Также петли предусматриваются конструкцией секционных ворот, но в этом случае они выполняют другую функцию – способствуют продвижению полотна по изогнутым направляющим. Они не подвергаются воздействию точечного давления, как в случае с распашной входной группой. Нагрузка распределяется более равномерно, т. к. предусмотрено большое количество секций, между которыми располагаются многочисленные петли. К тому же производитель закладывает в комплект фурнитуру, которая правильно выбрана, в точности соответствует параметрам полотна. Поэтому вероятность деформации низкая, может иметь место только в случае длительной эксплуатации, износа деталей.

Утяжеленное полотно ворот

Большой вес конструкции обусловлен толщиной металла, размерами и количеством ребер жесткости. Это основные факторы, которые утяжеляют полотно. Однако есть и второстепенные – наполнитель и обшивка. Даже если ворота соответствуют элементам крепления, со временем тяжелые материалы будут способствовать проседанию всей конструкции. Такие последствия возможны при выборе распашной модели, т. к. откатная поддерживается в нижней части. Ворота, функционирующие по раздвижному принципу, проседают, если перемещаются с помощью рейки, закрепленной по осевой средней или верхней линии.

Появление механического повреждения

Регулярная эксплуатация, подверженность внешним факторам – все это способствует износу деталей. В результате увеличивается риск повреждения конструкции. К такому итогу приводит и ветровая нагрузка, осадки, точечное механическое воздействие. Измененная геометрия полотна или створки – единственный фактор, который не позволяет полноценно эксплуатировать ворота любых видов: секционные, распашные, откатные. Иногда не удается не просто нормально использовать их, но даже открыть и закрыть, что зависит от степени повреждения.

Подъем ворот может выполняться не только по причине деформации, проседания или других негативных последствий. Иногда это вынужденная мера для предотвращения подтопления гаража, когда меняется климат, идут частые дожди, у входа собирается вода. При открывании двери она проникнет в помещение, поэтому пересматривается конструкция входного сооружения.

Расширение проема гаражных ворот

Вариант первый – увеличить размер въезда в гаражное помещение с использованием стальной двутавровой бандажной балки в качестве временного крепления;
Вариант второй – вырезать в кирпичной кладке над рамой нишу под установку армированной железобетонной перемычки и использовать ее, как поперечную балку, удерживающую основную массу плит;

Случаи, при которых необходимо поднять ворота гаража и как это сделать

Поднятие ворот при сохранении уровня

Самый распространенный случай, когда из-за слишком низкого расположения ворот открыть их очень тяжело, а иногда и вовсе не возможно. Если такая проблема возникает летом, что уж говорить про зиму, когда снег и лед мешают нормальной их работе. Как вариант, можно подрезать ворота, а въезд в гараж забетонировать. Благодаря этому создастся уклон, и вода будет стекать вниз. Но если работать по этому методу, то уменьшается размер проема.

Для того чтобы поднять ворота гаража, необходимы такие материалы: швеллер, кирпич, вода и ворота. Можно приступать к работе.

Рассмотрим пример, когда требуется сохранить все параметры и поднять ворота.

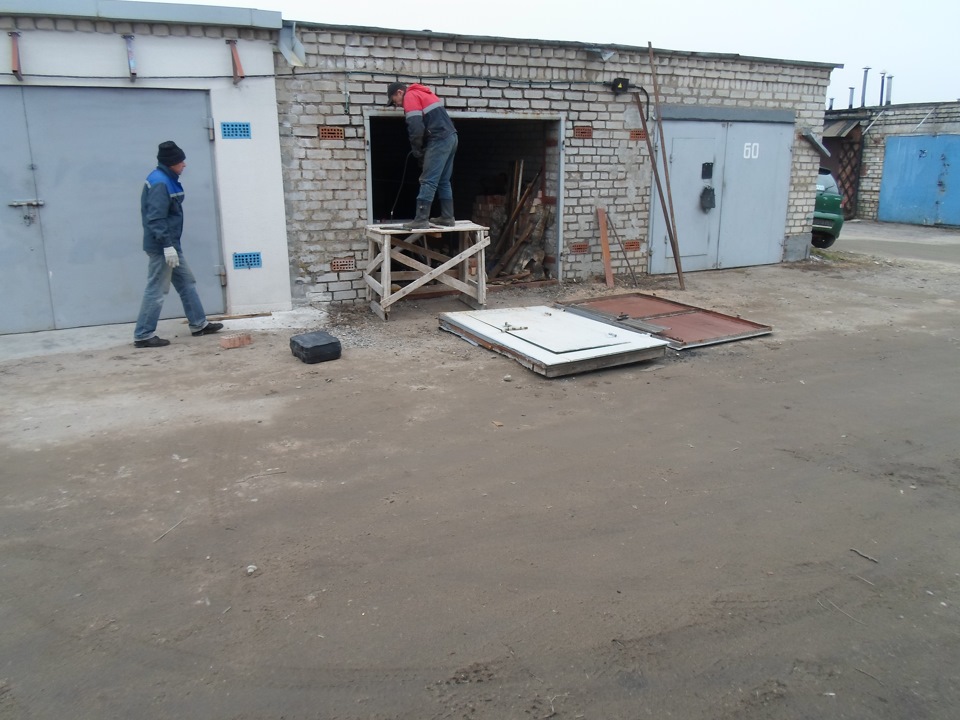

Этапы работы:

Снимите двери;
Освободите раму;
Уберите несколько рядов кирпича перед проемом;
Поднимите ворота;
В нижней части поднимите отсыпку;
Поставьте ворота на первоначальное место.

Перед началом демонтажа ворот на уровень выше 3- 4 кирпичных рядов, вымойте водой раствор между кирпичами. На его место уложите уголок или швеллер. Это делается перед поднятием гаражных ворот для того, чтобы здание не разрушилось. В противном случае съедет крыша гаража. Швеллер или уголок надежно закрепите анкерными болтами.

Проблема в высоте гаража

Иногда проблемой нормального функционирования ворот может быть их высота. Ее решение потребует опыта и знания строительного дела. Если ваш гараж кирпичный, нужно снять 1 или 2 ряда кладки, после чего усилить полученный откос и поднять раму на нужную высоту.

Есть много способов решения проблемы плохого функционирования ворот. Вы можете выбрать оптимальный вариант решения неполадки. При этом самым распространенным и легким способом увеличения пространства между воротами и землей является подрезание низа створок двери с помощью болгарки.

Сделайте гаражные ворота своими руками. От качественных материалов и от точной пошаговой установки будет зависеть, насколько долго гаражные ворота будут функционировать.
