Схема подключения генератора к сети дома

Выбор подходящей модели

В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.

При выборе уделяется внимание следующим характеристикам:

1. Мощность.
2. Экономичность.
3. Моторесурс.
4. Комфорт в применении.
5. Надежность.

Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:

1. Размеров конструкции.
2. Шума во время работы.
3. Особенностей управления, подключения и заливки топлива.

Надежность зависит от популярности бренда, под которым выпускается генератор.

Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.

Для подключения устройства требуется слаженная работа нескольких элементов:

1. Домашней сети потребления.
2. Центральной цепи подачи энергии.
3. Кабеля от резерва.

В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:

1. Большой выбор.
2. Мощность подходит для бытового применения: от 0,8 до 12 кВт.
3. В продаже есть компактные модели, не занимающие много места.
4. Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
5. Надежность в работе и низкий уровень шума.

Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.

В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.

Установки для генерации тока разделяются на несколько основных типов:

1. Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
2. Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
3. Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.

При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода? Но здесь, как и во всём, есть ряд подводных камней.

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Подключение с полным использованием АВР

Следующий способ подключения бензогенератора предполагает использование полноценного АВР. Автоматика проверяет наличие напряжения в общей сети. Если напряжение пропадает, АВР запускает установленный генератор, разогревает его до рабочей температуры и переводит на него нагрузку.

Когда напряжение появляется в основном источнике, нагрузка переключается с бензогенератора на общую электросеть, затем происходит отключение электроагрегата.

https://youtube.com/watch?v=i4sJq4XFRRo

Последний способ с полностью автоматическим проведением работ является оптимальным. Основным недостатком является высокая цена АВР и монтажных работ.

При проведении работ по установке АВР нужны знания и навыки по совмещению электрогенератора и автоматики. Для полностью автоматического функционирования миниэлектростанции, ее необходимо оборудовать электростартером.

Пошаговое подключение бензогенератора к дому.

После того, как потребитель выбрал оптимальный для себя вариант подключения, можно приступать непосредственно к работе.

Самый простой способ – когда приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются.

Электроагрегат подсоединяется к потребителям, независимо от наличия централизованного энергоснабжения. Генератор всё время подключен к разводке потребителей электроэнергии.

Необходимо следить за тем, чтобы сечение проводов соответствовало номинальному току бензогенератора.

Этот способ не требует особенных манипуляций – вилка запитываемого электроприбора включается в электрогенератор напрямую либо через удлинитель. Обычно здесь используется переносной маломощный генератор, который впоследствии убирается.

Подключение мощных электростанций.

При подключении более мощных стационарных агрегатов необходимо провести ряд дополнительных работ.

Перед подключением электроагрегата, не забудьте правильно его расположить. Выбирая место для установки, нужно учесть множество факторов, в том числе повышенный шум от устройства и вредные выбросы. Обычно агрегат устанавливается в некотором отдалении от дома или дачи.

В идеальном варианте электроагрегат размещается в отдельном запирающемся помещении с хорошей вентиляцией. Помещенный в подвал без доступа холодного воздуха, генератор будет постоянно перегреваться, что приведет к его поломке.

Основание, на которое устанавливается бензогенератор, не должно жестко связываться со зданием. Можно устанавливать агрегат на специальные амортизаторы, или даже на резиновую подушку. Это поможет снизить шум от генератора. Также снизить уровень шума помогут специальные шумозащитные кожухи.

Установка бензогенератора включает в себя заземление. Заземляющим элементом могут служить полутораметровый металлический прут диаметром от полутора сантиметров или лист железа размером 500*1000мм. Заземлитель погружается в землю, далее провод заземления с помощью зажимов соединяет его с генератором.

Схема подключения бензинового электрогенератора как резервного источника электропитания имеет режимы «электросеть» и «генератор». Переключение между режимами может осуществляться как вручную, так и в автоматическом режиме, при помощи коммутатора. При подключении генератора следует помнить – точка ввода коммутатора всегда располагается после электросчетчика, но перед защитным устройством.

Полезные советы

Есть несколько способов неправильного подсоединения бензогенератора. В первую очередь, это подключение сети от агрегата к общей сети и включение проводки от генератора в стандартную потребительскую розетку.

Эти способы недопустимы. Если генератор подключен к обычной розетке сети потребителей, при большой нагрузке розетка вместе с электропроводкой попросту разрушатся, и возникнет пожароопасная ситуация.

Дело в том, что параметры розетки не рассчитаны на мощность генератора. Если же бензогенератор подключен к общей сети, то при появлении централизованного электроснабжения агрегат может выйти из строя.

Перед каждым включением тщательно проверяется состояние всех блоков и узлов электроагрегата. При необходимости, поврежденные узлы ремонтируются либо заменяются.

Отвод отработанных газов

При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.

Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.

Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Виды мини-электростанций

Классификация этих устройств выполняется по различным параметрам. Начнем с назначения, в зависимости от этого параметра различают:

• Бытовые;
• Промышленные.

Последние обладают более высокой мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес свыше 300 кг и чаще всего работают на дизельном топливе.

Бытовые генераторы или бензиновые имеют компактные габариты и очень удобны в транспортировке. Они представлены широкой линейкой мощностей и могут использоваться как в частных домах, так и для походов, рыбалки. В зависимости от этого изменяется и схема подключения бензиновых генераторов.

Запуск таких устройств осуществляется различными способами:

1. Вручную;
2. Электростартером;
3. Автоматически.

Самым простым и дешевым является генератор с ручным запуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие при помощи ключа, как автомобили. Последние модели, оснащенные контроллером, который управляется программой запуска – одни из самых дорогих, но в то же время удобных в эксплуатации.

Но все же самыми популярными являются инверторные агрегаты. Их главным отличием от обычных моделей является наличие стабилизатора или инвертора, предназначенного для выравнивания колебаний тока.

Такие приборы применяются для питания высокоточных машин и механизмов.

ЭКОНОМИЧНАЯ СХЕМА ПОДКЛЮЧЕНИЯ ГЕНЕРАТОРА К СЕТИ

Подобная схема отличается высокой надёжностью, поскольку при её использовании риск пожара не возникает. Но назвать её самой удобной, пожалуй, нельзя.

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете подключить генератор к сети с помощью рубильника, способного работать в одном из трёх положений (рис. 1).

В качестве такого выключателя-разъединителя можно использовать, например, переключатель IEK ВРТ-63. В зависимости от варианта исполнения он рассчитан на номинальной ток в 16, 25, 32 или 60 А. Это позволяет подключить автономные источники питания мощностью до 8,8 кВт в однофазном исполнении и около 20 кВт в трёхфазном.

Модульные трёхпозиционные переключатели могут быть одно- и двухполюсными для работы с однофазными генераторами разных типов, а также трёх- и четырёхполюсными для трёхфазных моделей электростанций.

При отключении электроэнергии сначала вам придётся запустить и прогреть на холостом ходу генератор и только потом, используя трёхпозиционный рубильник, перевести сеть потребителя на автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести переключатель в нейтральное положе ние или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Следует понимать, что аппараты типа ВРТ-63 предназначены только для коммутации. Предохранять электросеть от перегрузок и короткого замыкания должны устройства дифференциальной защиты и автоматические выключатели.

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

1. Метод с перекидным рубильником;
2. Через автоматическое управление.

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

• первая — от основной электросети к генератору,
• вторая — от дома к генератору,
• третья — от генератора к приборам.

Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества.
Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

• верхние контакты – крепится кабель от основной сети;
• контакты посередине – частная цепь дома;
• нижние контакты – предназначены для электростанции (заземление).

Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу:

1. необходимо пару минут прогреть генератор;
2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров.
Принцип подключения АВР:

• систему АВР подсоединяется к электросети;
• АВР и генератор соединяет кабель управления;
• от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.

Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

• Масса.
• Габариты.
• Мощность.
• Потребление топлива.
• Уровень шума.
• Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

• Электронные устройства.
• Вычислительная техника.
• Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

• Офисы.
• Холодильные установки.
• Электрооборудование в дачах, загородных домах.
• Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

• Устойчивость к кратковременным перегрузкам.
• Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

1. Центральной;
2. Бытовых приборов;
3. Проводкой от мини электростанции.

Простое подключение

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

• Включение непосредственно в розетку устройства;
• Подключение к общей сети;
• Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

Поиск на сайте

Когда произойдёт отсоединение вводной проводки основной линии от распредавтомата сети дома, появляется возможность не выключать вводный автомат, а на освободившиеся окончания отсоединённых проводов присоединить контрольную лампу. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач. Также они способны более точно поддерживать напряжение.
По этой причине надо в первую очередь выбрать оптимальный вариант его подключения: По месту установки электросчетчика. Входные клеммы располагаются сверху, а выходные — снизу.
Чтобы правильно все сделать, просмотрите обязательно видео ниже.
После старта генератора сработает катушка, отвечающая за остановку стартера.
Чего не следует делать!!!
Здесь также требуются перемычки между вводами со стороны резерва.
Рукоятку переключателя установить на сеть генераторной установки.

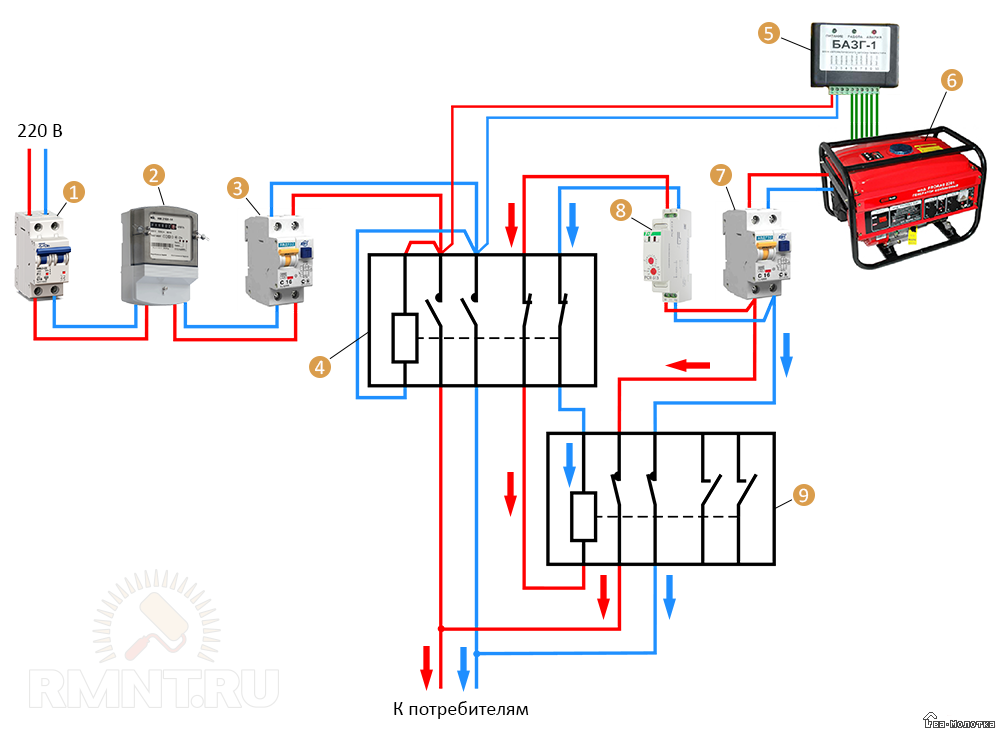

АВР с переводом питания на дизель-генераторную установку (ДГУ)

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

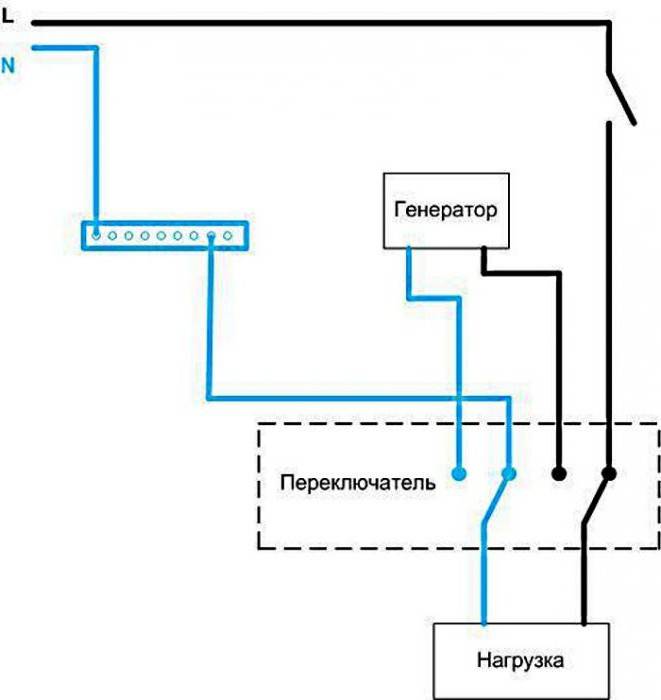

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

1. Не переключать под нагрузкой!
2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.
