Как починить светильник своими руками

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

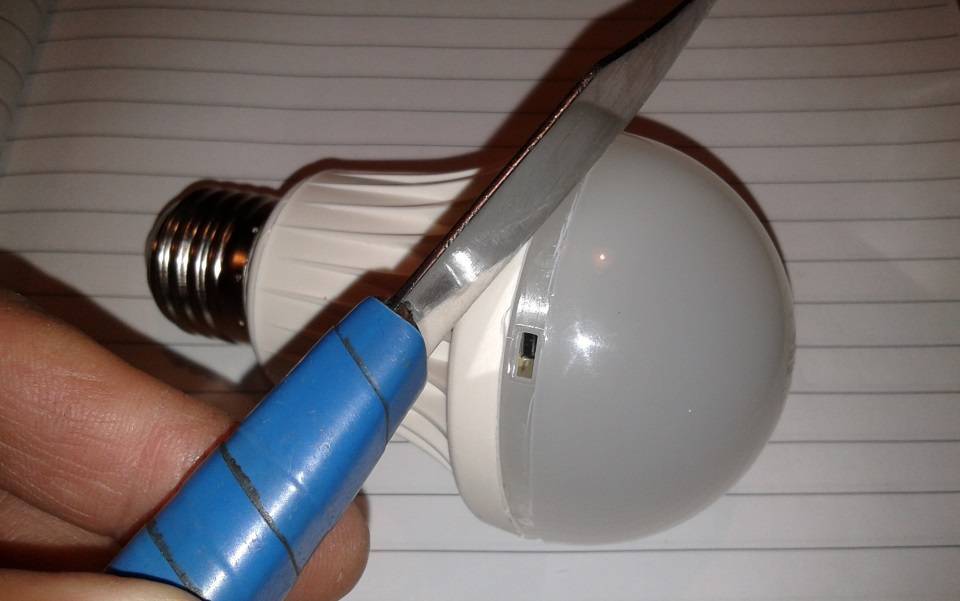

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Светодиодная лампа моргает в выключенном состоянии

Довольно часто наблюдается такое явление, когда светодиодная лампа продолжает моргать даже при выключенном питании. Как правило, это происходит из-за неисправной проводки или при использовании выключателя с подсветкой. Оба этих фактора приводят к одним и тем же последствиям. В результате прохождения незначительного импульса, подзаряжающего стартер, наступает мигание светодиодной лампочки. Полного запуска не происходит из-за малого количества тока, поэтому свет включается на доли секунды и затем гаснет.

Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.

Одним из вариантов может стать замена одной светодиодной лампы, расположенной возле точки входа напряжения, обычной лампой накаливания. Она забирает на себя все импульсы и, таким образом, предотвращает моргание. В другом случае подсветка устанавливается независимо от выключателя, то есть диод подсветки включается напрямую в сеть. Его свечение будет постоянным, даже при выключенном положении выключателя. Проблема может возникнуть из-за некачественной проводки, поэтому рекомендуется выполнить проверку всех соединений, при необходимости – качественно заизолировать все выявленные места.

Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.

На чтение: 4 минуты Нет времени?

Еще десятилетие назад не предполагался столь стремительный рост популярности светодиодного освещения квартир и частных домов. Сегодня не встретишь человека, который не пользовался бы этими экономичными и яркими лампами. Проблема остается только в стоимости осветительных приборов – дешевыми такие светильники не назовешь. Что же делать, если лампа вышла из строя? Приобретать новую? Не обязательно. Можно попробовать отремонтировать осветительный прибор. Именно «прибор», ведь это сложное техническое устройство, в отличие от «лампочки Ильича». Сегодня разберемся, как выполнить ремонт светодиодных ламп своими руками и насколько это сложно.

Читайте в статье

Какие виды светодиодов можно встретить на прилавках

Такие световые элементы могут отличаться по множеству признаков, но все же виды их классифицируют по конструктивным особенностям. Их можно отличить по маркировке, в которой указываются следующие обозначения:

DIP – это как раз индикаторный светодиод с небольшой силой светового потока. Корпус его состоит из эпоксидной смолы и имеет форму цилиндра с выпуклым или впалым верхом, играющим роль линзы. Внутри может быть 1, 2 или 3 кристалла разных цветов. В таком случае и ножек выводов будет больше – 2, 3 и 4 соответственно. Его прямым потомком стал диод «пиранья», который имел повышенную светоотдачу, однако он сильно нагревался и имел большой размер, а потому его производство прекратилось;
SMD – это уже современные элементы, о которых сегодня мы расскажем подробно. Они имеют малые размеры, но яркость их значительно выше, чем у предшественников. Они используются для осветительных приборов, таких как лампы и светодиодные ленты;
COB – одно из последних достижений в этой области. Представляет собой пластину, в которой находится множество кристаллов. Такие элементы имеют ровный и яркий свет и используются, помимо простых ламп, в прожекторах;
«Cree» — сверхъяркие компоненты, которые производит одноименная фирма, не передающая технологию и право изготовления никому. Фонари на таких элементах могут светить на расстояние даже в 2 км.

Светодиоды «Cree» — они очень маленькие

Теперь, поняв какие бывают светодиоды, можно перейти к разбору их положительных и отрицательных качеств.

Есть ли минусы у осветительных светодиодов?

О положительных сторонах таких элементов можно говорить очень долго. Мы постараемся слишком не нагружать уважаемого читателя большим объемом информации, описав все наиболее кратко.

Осветительные приборы на таких элементах очень экономичны – вся потребляемая электроэнергия преобразовывается в световую (нагрева практически нет), что и позволяет повысить их коэффициент полезного действия почти до 100% (для сравнения, КПД лампы накаливания всего 5-15%). Срок их службы обычно около 50000 часов, что может составить от 6 до 10 лет, что создает дополнительную экономию бюджета на приобретении осветительных приборов. Да и отсутствие нити накала вкупе с прочным корпусом создает дополнительную защиту от вибрации.

Многоцветные светодиодные ленты сейчас очень востребованы

Большим преимуществом является пожарная безопасность. Подобные LED-лампы работают при помощи драйверов, которые понижают напряжение, подаваемое на светодиоды. Так же драйвер регулирует и напряжение, не позволяя резкому скачку вывести из строя элементы или создать ситуацию, при которой они могут взорваться.

Что же касается недостатков, то они совсем незначительны. Конечно, раньше стоимость таких осветительных приборов была довольно высока. Но сейчас, если сравнивать цены на светодиодные лампы и стоимость КЛЛ, то они практически сравнялись. Многие считают недостатком то, что светодиодную ленту необходимо подключать через блок питания. Однако, как выяснилось, это скорее достоинство, обеспечивающее безопасность.

Удивительное оформление праздника при помощи светодиодов

Ремонт светодиодных ламп: устройство и электрические схемы различных приборов

Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.

Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.

Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону

Погасли все лампы в ванной комнате: причины и способы устранения

Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.

Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.

При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно

Устранение причин моргания светодиодных ламп

Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.

Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

Этот индикатор становится причиной моргания светодиодов

Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

Филаментные лампы – новинка на рынке. Они ремонту не подлежат

Ремонт

Прежде всего нужно ответить на вопрос: почему не работает лента? Для выполнения диагностических работ в домашних условиях, а также для ремонта понадобятся следующие материалы и инструменты:

мультиметр;
отвертка-индикатор;
маленький фрагмент исправной диодной ленты с присоединенными к ней проводниками;
паяльник, пассивный флюс, припой;
коннекторы.

Все описываемые далее способы ремонта и диагностики электрических цепочек и схем включают применение двух правил:

Проверка целостности всех составляющих лампы.
Тестирование напряжения.

Не горят лампочки

Если лампа не горит, следует выполнить такие действия:

Протестировать питающее напряжение. Проверяем наличие входного напряжения в блоке питания. С помощью отвертки-индикатора контролируем фазу в розетке. Если блок питания открытого типа с воздушным охлаждением, рекомендуется проверить питание на клеммах входа. На мультиметре устанавливаем режим замера переменного напряжения (V).
Тестирование выходного напряжения. Следующая задача: узнать, дает ли блок питания нужные 12 В. Понадобится короткий фрагмент светодиодной ленты, выступающей как контрольная лампочка. Проверяем напряжение на выходных клеммах блока питания и на контактных площадках светильника. Все сегменты оснащены четырьмя контактами: по паре на плюс и минус. Напряжение нужно тестировать или на конце светодиодной ленты, или на погасшем сегменте. Если напряжение приходит на ленту, но лампы все равно не включаются, проблема непосредственно в ленте, а точнее — в нарушении целостности проводников.
Если неисправность найдена в блоке питания, истоки проблемы в одной из следующих причин: оборвана дорожка, сгорел предохранитель, поврежден диодный мост, вышла из строя какая-либо другая деталь, и это заметно визуально.

Мерцание лампы

Мигание светодиодной ленты бывает двух типов:

постоянное;
эпизодическое.

Свет обычно тусклый или полностью гаснет. Чтобы протестировать и починить светильник, необходимо присоединить мультиметр или контрольную лампу к блоку питания. Тем самым будет проверена исправность блока. Мигание также возможно в связи с перепадами сетевого напряжения или некачественными контактами в блоке питания и ленте. Если мерцание наблюдается только на определенном сегменте ленты, речь идет о неисправности светодиода. Такой диод подлежит замене.

Мерцание часто появляется после подключения, выполненного неквалифицированным мастером. Ленту нельзя слишком сильно изгибать (под прямым углом или около того), а также оборачивать ею закругления (например, трубы) радиусом меньше 5 см. Чрезмерные изгибы создают высокие нагрузки на проводники печатной платы.

Лента не выйдет из строя сразу, но постепенно ее работоспособность будет снижаться, следствием чего станет повреждение проводящих дорожек и нарушение сечения. Указанные деформации приводят к повышенному сопротивлению и перегреву, что в конце концов становится причиной выхода из строя светодиодной ленты.

Найденный проблемный участок меняют. Также может понадобиться полная замена ленты.

Неполное горение

Бывает так, что некоторые участки ленты горят не полностью или совсем погасли. Нет необходимости менять всю ленту. Проблема часто заключается в неправильной установке или перегреве одного из участков.

Конструкция и основы функционирования

Конструкция светодиодного светильника

Светодиодные светильники — электрическая дуга, зажигаемая в вакууме на границе p-n перехода. Осуществляя управление напряжением, можно делать регуляцию света дуги. По конструкции люстры включают в себя крепежный узел с блоком управления, радиоприемником, осветительным сегментом, пультом ДУ, декором. Кроме того, часто в приборы встроены музыкальные системы с колонками и ленточной подсветкой.

В состав крепежного узла входит планка с крестовиной, блока управления — контроллеры с печатными платами и проводами, а в сегмент освещения — патроны с гнездами для светодиодов.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Осмотреть плату

Визуально оценить состояние платы. Найти перегоревший светодиод. Во многих случаях он заметен сразу — на нем черные точки и следы от перегорания. Бывают и случаи, когда все светодиоды на первый взгляд исправны, на них отсутствуют видимые следы повреждений. Чтобы проверить и выявить поломку, понадобится мультиметр.

Во многих современных мультиметрах встроена функция тестирования диодов. Чтобы проверить работоспособность компонентов, нужно:

На анод светодиода подключить красный щуп, а на катод — черный.
Проверить светодиод — если он исправен, то загорится.
Если изменить полярность щупов, на экране тестера появится цифра 1. Светодиод не загорится.

Неисправный элемент при тестировании не светится.

Почему перемычка вместо сгоревшего светодиода — это допустимый способ ремонта LED-лампы

Иногда импульсный драйвер путают с трансформаторным источником питания. Пытаются применить к нему закон Ома и показывают, что после удаления одного из элементов цепи, все остальные будут работать в экстремальном режиме.

Современные «умные» драйверы поддерживают в цепи нагрузки заданный ток даже при изменении сопротивления. Поэтому после удаления одного или нескольких диодов кардинально ничего не изменится.

Конечно, если выпаять 10 или 20 светодиодов, драйвер будет работать не в штатном режиме и это сократит срок его службы. Но с подобными неисправностями лампочку впору утилизировать. Если вы постоянно ремонтируете ее выпаиванием диодов, и она служит хоть сколько-нибудь — это уже хорошо.

Принцип работы драйвера в лампе на светодиодах

Драйвер считается ключевой деталью светодиодной лампы, он по сути выступает общим блоком питания, осуществляет процесс нейтрализации перепадов напряжения, а уже постоянный ток именно данный элемент перенаправляет непосредственно на диоды, которые уже и формируют излучение света.

Драйверы бывают конденсаторными или же электронными. Каждый вариант имеет свои определенные достоинства и недостатки. Электронные драйверы применяются на современных и высококачественных дампах брендовой продукции люксового сегмента, такие элементы ломаются редко. А вот конденсаторные, которые используются в бюджетных лампах, нередко требуют замены или же припоя соединений.

Схемы драйверов для светодиодов от сети 220в

Специализированные схемы драйверов четко определяют структуру соединения и работы. Базовый вариант предполагает, что переменное напряжение, которое попадает из сети, обязательно должно быть предварительно выпрямлено, для чего применяется светодиодный мост (есть во всех схемах). На схеме значением C1 и C2 обозначаются конденсаторы сглаживающего характера. При этом первый вариант представляет собой электролит, емкость которого составляет 22 мкФ, а напряжение 400В, второй конденсатор изготавливается из керамики и имеет такие параметры: 0,1мкФ, 25В. Микросхема провоцирует генерацию импульсов, которые осуществляют процесс закрытия и открытия транзистора силового формата Q1. В технической документации к светодиодной лампе непременно должна присутствовать такая схема (нарисована, с описанием всех ключевых узлов).

Починка либо замена патрона светильника или люстры

Допустим, раскрошился патрон либо контакты так заржавели, что чистить их нет уже смысла. В этом случае рекомендуется патрон заменить. На фото показаны варианты покупной электрики:

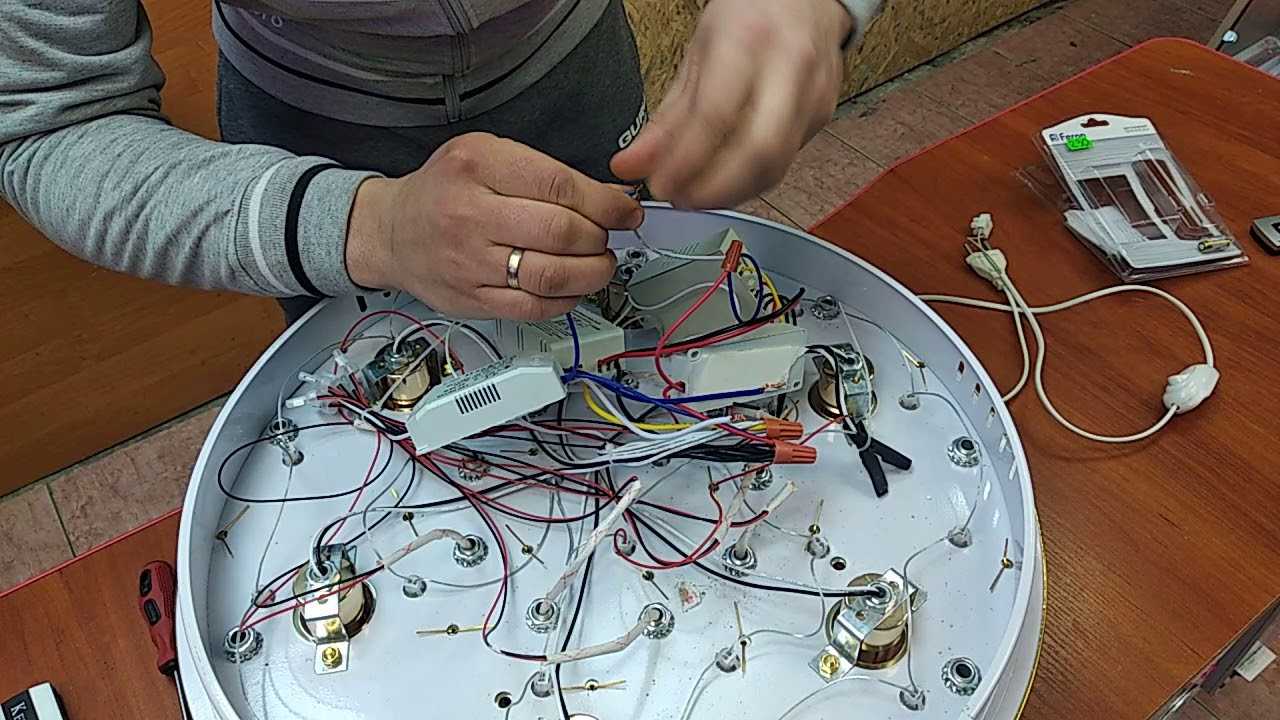

Разборка светильника

Перед нами лежит типичный белый керамический патрон для монтажа на плоскость (слева). Конструктивно становится частью настенного светильника для ванной комнаты

Обратите внимание на относительно сильную изоляцию узла. Такой патрон при необходимости приобретается за цену в 30 рублей и ставится взамен старого.
Черные патроны также конструктивно входят в светильник наклонного типа, но уже для кладовой

Не запрещается такой ставить и под потолком ванной, но если зальют соседи, к хорошему такой монтаж не приведёт.
Обратите внимание на конструкцию справа. Наклонный патрон без задней стенки. Мы нашли задник от люстры и показали, что детали отлично подходят друг к другу. Необязательно покупать патрон отдельно, приобретите его в составе электрической части светильников. В магазинах вместо привычных черных патронов читатели, к удивлению, найдут преимущественно белые – пластиковые и керамические. Они по габаритам и конструктиву близко не стояли с привычными. При доработке патрона люстры либо светильника работы прибавится: обычно задник крепится на резьбовое соединение (видно на фото), не подходящее по диаметру к новым стандартам. Придётся доработать напильником, что долго, нудно и не гарантирует удачного исхода. Наше техническое решение смотрится лучше, хотя наклонный светильник чуть дороже патрона в отдельности.

Типы патронов

Бывает полезно почистить контакты патрона. Осуществляйте это мелкой шкуркой. Процедура нацелена на снижение сопротивления контакта. В этом случае розжиг упрощается

Обратите внимание, что галогенные лампы часто несколько раз моргают перед стартом. Это не говорит о необходимости починить светильник, а просто указывает на конструктивные особенности газоразрядных источников

Как отремонтировать светодиодный светильник своими руками

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Ремонт патрона

Раздробленный патрон или деталь с контактами, покрытыми следами коррозии, починить не удастся. Единственный вариант — замена.

На фотографии вверху показано несколько разновидностей патронов:

Белый керамический патрон, устанавливаемый на плоскость. По конструкции он является составным элементом настольной лампы

Обратите внимание на хорошо изолированный узел. Подобный патрон стоит приблизительно 40 рублей.
Черные патроны подходят к светильникам наклонного типа

Ввиду недостаточно хорошей изоляции устанавливать их в ванной комнате не рекомендуется.

В некоторых случаях для того, чтобы отремонтировать лампу, достаточно почистить контакты патрона. Делают это мелкозернистой шкуркой. Процесс зачистки позволяет уменьшить сопротивление контакта, что помогает упростить розжиг.
