Зачем нужна гребенка отопления

Как собрать гребенку теплого пола?

Надо сказать, что сборка гребенки своими руками – задача вполне реальная. Если вы смонтировали систему отопления в своем доме самостоятельно, то навыков для сборки данного узла у вас достаточно. Тем более что гребенки заводского изготовления поставляются комплектно и к ним прилагается инструкция по монтажу со схемами и пояснениями. Пример такой схемы представлен ниже:

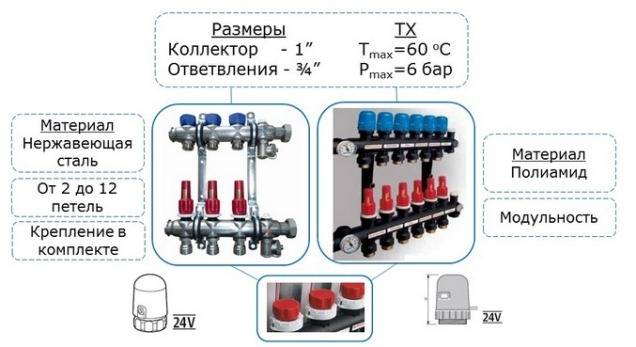

На данный момент распределительные узлы изготавливаются из таких материалов:

• латунь;
• нержавеющая сталь;
• пластик (полиамид).

Заводская гребенка из пластика – поистине находка, ее стоимость намного меньше, чем у металлических «собратьев». Причем на практике она функционирует не хуже, во всяком случае, негативных отзывов о ней совсем мало. Сборка распределителя из любого материала состоит в том, чтобы соединить между собой секции гребенки, прикрутить к ним смесительный узел из насоса с клапаном, установить термометры, краны и воздухоотводчики. Готовый коллектор можно устанавливать на место и подключать к нему трубы.

Для тех, кто не желает либо не может приобрести и пластиковый коллектор, есть другой вариант — самостоятельно спаять гребенку из полипропиленовых труб и фитингов. Для этого нужно запастись необходимым количеством тройников и отрезками ППР-труб того же диаметра. Поскольку тройники невозможно состыковать между собой напрямую, то следует нарезать заготовки труб, что будут служить соединительными ниппелями.

Если вам удалось спаять нужно число тройников, остается надежно прикрепить их к стене, а потом обыгрывать вокруг них остальную обвязку: насос, клапан, краны и прочие детали. Надо постараться, чтобы массивные детали крепились к стене самостоятельно, а не нагружали своим весом распределитель. Правда, сделанная своими руками гребенка будет лишена расходомеров и регулировочных клапанов, но при необходимости их можно приобрести и установить дополнительно.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Основные производители

На рынке отопительных систем в наши дни можно найти огромное разнообразие моделей от производителей буквально со всех уголков планеты. Однако среди них есть и наиболее примечательные бренды, чья продукция успела заслужить немало хороших отзывов:

• Valtec. Решения Валтек являются одними из наиболее простых в плане установки. Продукция этой итальянской фирмы отвечает всем самым высоким европейским стандартам качества.
• Rehau (Рехау). Коллекторы RehauHLV 5 ориентированы на установку для разведения контуров отопительной системы здания, а RehauHKV отличаются высочайшим уровнем износоустойчивости и надежности. Выполнены гребенки из высококачественной нержавеющей стали.
• HKVD. Коллекторы данной марки в отличие от многих могут быть не только двухконтурными, а 8- и даже 12-контурными.
• Отопительные гребенки Far представляют собой недорогие нерегулируемые модели.
• Данфосс. Главной «фишкой» этой марки стали специальные вставки, позволяющие перекрывать тот или иной контур в зависимости от необходимости.
• Oventrop. Коллекторы Овентроп являются двухконтурными и производятся из стали повышенной прочности.
• Meibes. Решения для напольного отопления из нержавеющей стали.

Место расположения

Перед тем как подключить коллектор, определитесь с местом расположения. Лучшее решение — на стене, на такой высоте, чтобы без проблем завести трубы отопления пола и осуществить регулировку.

Требование по отдаленности элементов соблюдать важно, но если это совершенно невозможно, то смонтировать сразу 2 элемента, между ними нагрузка распределится равномерно. Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы

Конструкцию размещают в металлическом коробе, который обеспечивает безопасность и скрывает неприглядные монтажные элементы.

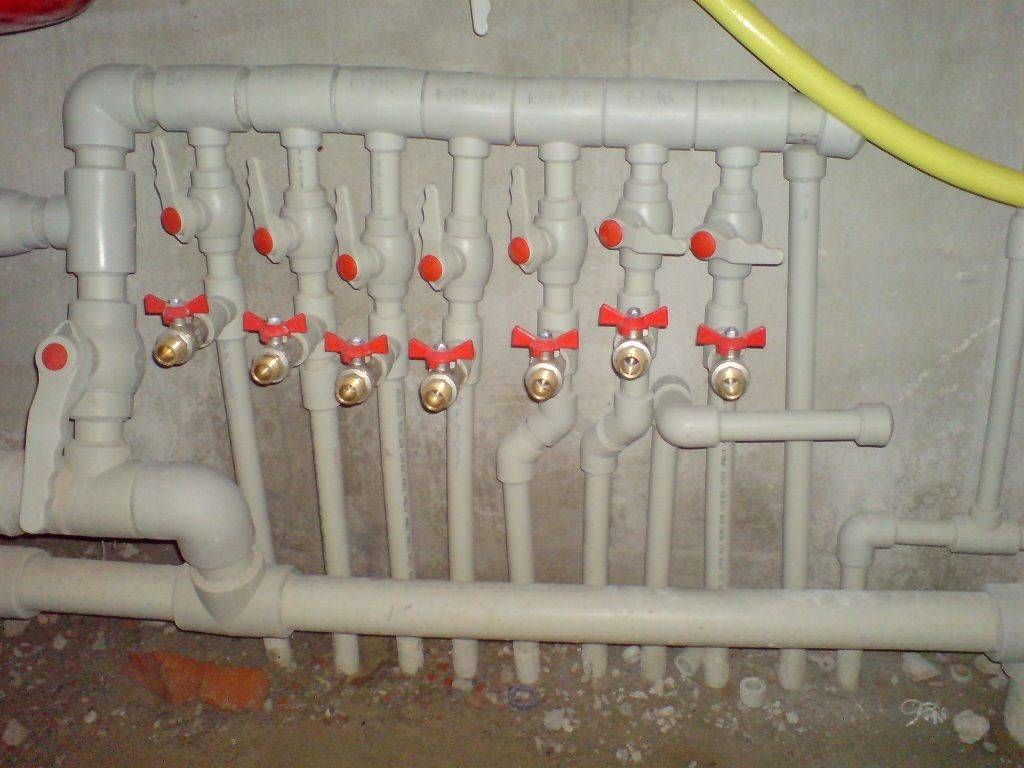

Вариант самодельного коллектора примитивного типа

Правила размещения коллектора

Если речь идёт о частном доме, состоящем из нескольких этажей, коллекторы размещают на каждом из них. Они будут отвечать за теплоснабжение комнат, находящихся на том этаже, на котором установлены. Это помогает сэкономить на топливе. Эти устройства делают контур каждого этажа автономным. Если на одном из этажей находятся помещения, которые не используются в дневное время, их температуру можно временно понизить.

Впрочем, корректировать температурный режим можно не только на этаже в целом. Иногда достаточно отключить лишь одну комнату или даже только один радиатор. Эта процедура никак не скажется на работе всех остальных приборов отопления. Кроме того, нагрев каждого из радиаторов происходит равномерно, поскольку он получает теплоноситель с помощью отдельной трубы, которая подходит именно к нему.

Если схема отопления составляется на многоэтажное сооружение, следует на каждый этаж поместить свой коллектор, тогда он и будет отвечать за работу отопительных приборов на этом конкретном этаже

Такая система теплоснабжения может показаться достаточно дорогостоящим сооружением, но в процессе эксплуатации выгода от её применения становится очевидной. Она самоокупается и расходы, произведенные на стадии монтажа, уже не покажутся вам избыточными.

Если же возникнет необходимость срочного ремонта любого из контуров или какого-то конкретного отопительного прибора, то выгода от использования коллектора становится очевидной. Мастер-ремонтник просто отключит поврежденный участок или прибор от потока теплоносителя, перекрыв кран на выходе из распределительного устройства.

Конечно, применение этой системы отопления имеет не только преимущества, но и недостатки.

Конечно, удовольствие жить в тепле и иметь возможность сэкономить на топливе и возможных ремонтных работах стоит недешево. Но со временем все ваши первоначальные расходы окупятся

Например:

• Существенные расходы на стадии монтажа. Простые трубы дешевле, чем изделия из стали высокой прочности, которая необходима для изготовления коллектора. Это необходимо учесть, а затем прибавить ещё и стоимость запорных механизмов, используемых в схеме. С увеличением числа контуров прямо пропорционально возрастают и расходы.
• Потребность в циркулярном насосе. Такой насос просто необходим для работы лучевой схемы, а это влечет за собой повышение расходов на электроэнергию.
• Дополнительные затраты. Если отдельная ветка будет подходить к каждому из отопительных приборов, придется потратиться на дополнительные трубы и оплатить их монтаж.

Увеличение объёма работ приведёт к тому, что они могут затянуться на длительный срок. Зато в процессе эксплуатации эта система будет надежнее и эффективнее.

Как регулировать

Регулировка заключается в определении и выставлении нужных параметров температуры и расхода теплоносителя.

Температура задаётся поворотом термоголовки, что касается расхода — процесс непростой. Нет каких-то установленных правил для регулировки данного показателя, тем более что параметр устанавливается для каждого контура отдельно.

Разумный способ — произвести гидравлический расчёт с помощью специального программного обеспечения (его можно найти на сайте производителей коллекторов). Однако если нет желания вникать, то можно попробовать сделать это эмпирически — если в комнатах прохладно, расход увеличивается, жарко — уменьшается.

Справка. Постепенно выработается определённый алгоритм регулировки, но не сразу — по причине инерционности системы.

Как работает коллектор

Коллектор — это своеобразный центр из труб, вентилей, манометров, фитингов и других вспомогательных узлов, выполненных из металла или пластика. Устройство выполняет функцию смесителя технической воды, которая поступает из отопительных контуров. Им же и распределяется теплоноситель обратно по трубам.

В результате работы коллектора температура воды на различных участках выравнивается и, соответственно, в отапливаемых помещениях стабильно прогревается воздух.

Любая система отопления работает по следующему принципу: подогретая в котле техническая вода отправляется по подключенным контурам и трубам. За время их прохождения она остывает и с помощью циркуляционного насоса возвращается в коллектор через обратку, где смешивается с горячим теплоносителем. Соотношение горячей и остывшей воды регулируется специальными клапанами, а за температурой и давлением следят датчики.

Коллектор

Температура теплоносителя в обычных радиаторах 70-95°C, а в системе теплых полов она должна быть 30-50°C. В случае ее повышения возможна деформация напольного покрытия и пересушивание воздуха в помещении. Ходить по горячему полу тоже будет невозможно.

Вот именно в таких случаях и требуется работа коллектора, ведь котел способен выдавать теплоноситель только одной температуры.

При фиксировании датчиком повышения температуры клапан закрывается и горячая вода поступает в меньших количествах. После того как теплоноситель остыл, клапан снова открывается. Остывшая техническая вода из трубы обратного хода подается под напором, а горячая из котла — по необходимости.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

1. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

1. Припаиваем к нижнему выходу тройника муфту с краном.

1. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

1. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
2. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

1. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

1. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Необходимые материалы и оборудование

Итак, для подключения теплого водяного пола Вам понадобятся:

• специальные трубы;
• коллектор;
• теплоизоляция.

Все эти материалы и оборудование имеют одинаково важное значение в структуре теплого водяного пола. Давайте поговорим о каждом пункте подробно

Трубы

Для того чтобы осуществить монтаж теплого водяного пола, Вам понадобятся трубы, достигающие двух сантиметров в диаметре. Что касается материала труб, то подойдут усиленный полиэтилен или же многослойные (или по-другому металлизированные) трубы. В идеале трубы должны иметь антикислородное покрытие.

Почему лучше выбирать трубы, произведенные из синтетических материалов? Во-первых, Вам будет проще устанавливать своими руками именно такие трубы, во-вторых, внутренняя поверхность труб из таких материалов гладкая, они не вызывают электрохимическую коррозию.

Как высчитать, сколько труб уйдет на установку теплого водяного пола? Это совсем несложно! Если расстояние между трубами будет составлять 20 сантиметров, то на каждый квадратный метр жилого помещения необходимо взять пять метров погонных труб

Обратите внимание, что наибольшая непрерывная длина так называемой «петли» в системе составляет 80-120 метров

В то время как будете осуществлять монтаж труб своими руками, обратите внимание на то, что рядом со стенами и окнами трубы необходимо укладывать плотнее, на расстоянии не 20, а 10-15 сантиметров друг от друга. В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать.

Правила подключения теплого водяного пола требуют также соблюдения следующих параметров:

• рабочее давление должно составлять примерно 10 бар (допустима погрешность в 1 бар);
• наибольшая температура теплоносителя должна составлять +100 °С.

Коллектор

Коллектор является самой сложной частью пола с подогревом. Сложность этого объекта отражается и на его цене, поэтому разумное решение сделать коллектор своими руками. Вид коллектора зависит от числа входов и выходов труб.

Теплоизоляция

Что касается теплоизоляционных плит, то они могут быть оснащены фиксаторами труб или иметь разметку. При использовании пенопласта во время монтажа его в обязательном порядке нужно покрыть гидроизоляцией, то есть пленкой из полиэтилена.

Зачем нужна теплоизоляция? Она необходима для того, чтобы тепло не уходило вниз, в противном случае Вы будете отапливать перекрытия между этажами. Теплоизоляция должна полностью покрывать весь пол жилого помещения.

Кроме указанных выше материалов и оборудования, монтаж теплого пола потребует также:

• фитингов, чтобы соединить трубы и коллектор;
• армирующую сетку из металла с ячейками размером примерно три-пять сантиметров (сетка необходима для того, чтобы залить стяжку);
• крепежей для труб;
• демпферной ленты (необходимая длина ленты равна периметру комнаты).

В качестве совета

Во избежание не эстетичного внешнего вида, как на рисунке ниже, необходимо тщательно подойти к вопросу длин труб при их заготовке.

Как пример хорошей работы при сборке распределительного узла приведено фото ниже:

Чтобы достичь такого результата, необходимо подбирать длину ниппелей из труб, что позволит обеспечить плотное прилегание тройников.

На фото нанесены стрелки указывающие направления движения теплоносителя. Как правило, хорошим тоном будет, если подобное сделано непосредственно на трубопроводе. Это облегчает чтение и понимание схемы распределительного узла.

После завершения сборки узла из тройников и труб, его необходимо закрепить на стене. Далее уже можно устанавливать остальные элементы: циркуляционный насос, краны, воздуходувки, клапаны

Важно помнить, что более тяжелые детали должны быть закреплены непосредственно к поверхности, а не создавать нагрузку на узел. При необходимости в распределитель могут быть добавлены расходомеры и регулировочные органы. Такие изделия можно приобрести отдельно

Такие изделия можно приобрести отдельно.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

• Число контуров, по которым будет проходить нагретая вода.
• Количество и технические характеристики входящего в схему нагревательного оборудования.
• Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

• Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
• Циркуляционный насос следует подключать с торца конструкции.
• Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
• Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

• В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
• Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
• Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
• Теперь коллектор можно покрасить и хорошенько посушить.
• Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.
