Гост лестницы: новые правила СНиП, верхний край согласно техническим условиям, нижние требования в зданиях

Технические лестницы: ГОСТ требования

Правильная конструкция лестницы обеспечивает безопасность ее использования. Предъявляемые требования к строительству лестниц направлены на то, чтобы обезопасить передвижение по лестницам, а также предотвратить ее возможное разрушение. ГОСТ стандарт относится к площадкам и лестницам, которые монтируют при построении зданий и их реконструкции.

В технической инструкции лестницы в обязательном порядке должна быть информация о материале, из которого изготовлена конструкция

В таблицах документа приведены указания по качеству и виду материала, из которого может быть изготовлена конкретная конструкция

При производстве важно следовать техническим требованиям актуального стандарта. Перед монтажом важно составить чертежи. Они должны быть в обязательном порядке проверены и утверждены

Они должны быть в обязательном порядке проверены и утверждены.

Требования:

Несущие конструкции должны выдерживать установленную нагрузку

Важно, чтобы материал для изготовления лестницы соответствовал указаниям. Опорные концы должны быть установлены под определенным углом на специальную поверхность

Следует выдерживать правильное расстояние между ступеньками. Конструкции должны быть полностью укомплектованы. Установленные лестницы должны быть окрашены.

При монтаже конструкций работники должны следовать правилам поведения на рабочей площадке, а также строго исполнять технические требования. Заливать бетонные конструкции необходимо в строгом соответствие с требованиями, установленными в действующем стандарте.

Как проектируются лестницы

При проектировании учитывается такой фактор, как пропускная способность. Эта величина равна числу людей, могущих пройти за одну минуту в самом суженном месте. Требования, предъявляемые к проходимости, основаны на теоретических исследований скорости передвижения людей при подъеме и спуске. Человек движется вниз со средней скоростью 10 метров за минуту, подымается – 8 метров за минуту.

Учитывая, что тело человека занимает примерно 0,3 м, на расстоянии 10 метров может расположиться 33 условных человека. Соответственно, при подъеме, на 8 метрах может уместиться 26 человек. Исходя из этих расчетов, пропускная способность при спуске равна 33 человека в минуту, а на подъеме – 26 человек в минуту.

Зная величину пропускной способности, и учитывая число людей, могущих единовременно быть в здании, проектируют количество и ширину маршей лестниц, требующихся для эвакуации. Определив ширину марша, рассчитывают размеры площадок, коридоров и ширину дверей, ведущих на лестничные площадки.

Принятые нормы предписывают устройство маршей, имеющих ширину 1100 мм для вспомогательных конструкций. Главные лестницы имеют следующие размеры в зависимости от количества эвакуируемых людей:

1400 мм – до 150 человек;
1600 мм – от 150 до 200 человек;
1800 мм – от 200 до 250 человек;
2000 мм – от 250 до 325 человек;
2200 мм – от 325 до 400 человек;
2400 мм – от 400 до 500 человек;
2600 мм – от 500 до 600 человек;
2800 мм – от 600 до 700 человек;
3000 мм – от 700 до 800 человек;

Более широкие марши делать не целесообразно, и при необходимости увеличивают количество. Этинормы распространяются и на проектирование для помещений производства.

Лестницы, имеющие меньшую проходимость, все равно не делаются уже 1300 мм. Иначе затрудняется пронос вещей. Исключением могут быть на производстве подъемы к индивидуальному месту работы. Их размер допускается в 750 мм.

Правила, требования,нормы проектирования и строительства лестниц

Что бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.
Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
Минимальная высота ступеней – 12 см.
Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.
Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Параметры перил (ограждений)

Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
Перила лестницы должны выдерживать нагрузку 100 кг/м.

Периодическая проверка лестницы и стремянки — сроки и особенности

Периодический полугодовой и годовой осмотр лестниц и стремянок поручается ответственному лицу из числа руководителей подразделений и руководящего состава среднего звена. При выявлении в процессе периодического или текущего осмотра лестницы недостатков приспособление должно быть направлено на испытания с немедленным, до получения результатов прекращением эксплуатации.

Уполномоченное для проверки лицо для выявления и фиксации недостатков и неисправностей может использовать средства фото- и видеофиксации, измерительные инструменты. Установить наличие люфта на сочленениях и соединениях стремянки и выдвижной лестницы возможно путем создания кратковременной динамической нагрузки — раскачиванием, складыванием и раскладыванием приспособления.

Требования к деталям железобетонных лестниц

Согласно правилам ГОСТ 13015.0 составные детали бетонной лестницы должны изготавливаться с учетом архитектурных требований по следующим показателям:

значению прочности, жесткости бетона, его истираемости;
водонепроницаемости устойчивости к экстремальным температурам;
прочности армируемых деталей;
по максимальному отклонению размера бетонного слоя до арматурных элементов;
типу стали для изготовления арматуры и других частей;
степени защиты от действия коррозии.

Показатели водонепроницаемости, устойчивости к перепадам температур, а также к воздействию холодных климатических условий бетонных составных частей должны быть в пределах допустимых значений маркировки. Технические характеристики должны соответствовать значениям, установленным в проектной документации. Значения влажности бетонных изделий для общественных и жилых зданий должна составлять не более 13 %, для производственных — до 15 %.Коэффициент теплопроводности бетона лестничных конструкций не должен превышать значения, установленные стандартами на бетоны данных видов более чем на 10%. Истираемость бетонной поверхности для подъемных сооружений, расположенных в производственных, а также в зданиях общественного назначения с небольшой пропускной способностью должна быть не более 0,8 г/см2. Напрягаемая арматура может выступать за пределы торцов поверхностей сооружений до 1 см. Показатели отклонений расчетных параметров конкретных видов конструкций не должны выходить за рамки предельных значений стандартов и условий технологии изготовления.

Аварийные, пожарные и эвакуационные лестницы и требования к их оборудованию

Эвакуационные и пожарные лестницы подвергаются запрету, если их конструкция содержит винтовые, криволинейные конструкции, забежные ступени, разные размеры ступеней на одном участке.
Эти нормативы строго отвечают требованиям безопасности при эвакуации. Что же касается пожаробезопасности, то такая лестница должна быть изготовлена из огнестойких материалов. Как правило, это железобетонные конструкции или металлические лестницы. Все требования, оговоренные ранее в виде параметров ступеней, площадок, уклона и освещенности, применяются и к пожарным лестницам. Такие лестницы должны выводить людей наружу, на улицу или в отдельное помещение, защищенное дверью от огня и других аварийных воздействий вне аварийного здания.

Пожарная лестница жилого дома

Требования к оборудованию аварийных лестниц

Географическое положение и климатическая зона, где построено здание, влияет на выбор вида аварийной лестницы.
В регионах с холодным климатом такие лестницы разрешается устанавливать и снаружи, однако нельзя делать это выше уровня второго этажа. Непременным условием является здесь также то, что здание не относится к числу детских учреждений.
Смонтированные снаружи внешние пожарные лестницы должны предусматривать, чтобы ступени не покрывались снегом, наледью и инеем, чтобы они могли не задерживать на ступенях грязь, песок, осадки

Это очень важное требование, поскольку паникующие люди в течение эвакуации торопятся и ведут себя неосторожно

Аварийные лестницы, смонтированные снаружи зданий, должны выполняться из очень износостойкого и антикоррозийного материала, например, нержавеющей стали либо металла, покрытого антикоррозийным составом.

Пожарные лестницы, расположенные внутри зданий, могут выполняться из металла со специальным огнеупорным покрытием или бетона. Строго запрещается для установки лестниц использовать материалы, способные выделять в процессе горения токсичные вещества. Каждый элемент таких лестниц (поручни, балясины, ступени) должен также отвечать требованиям правил.

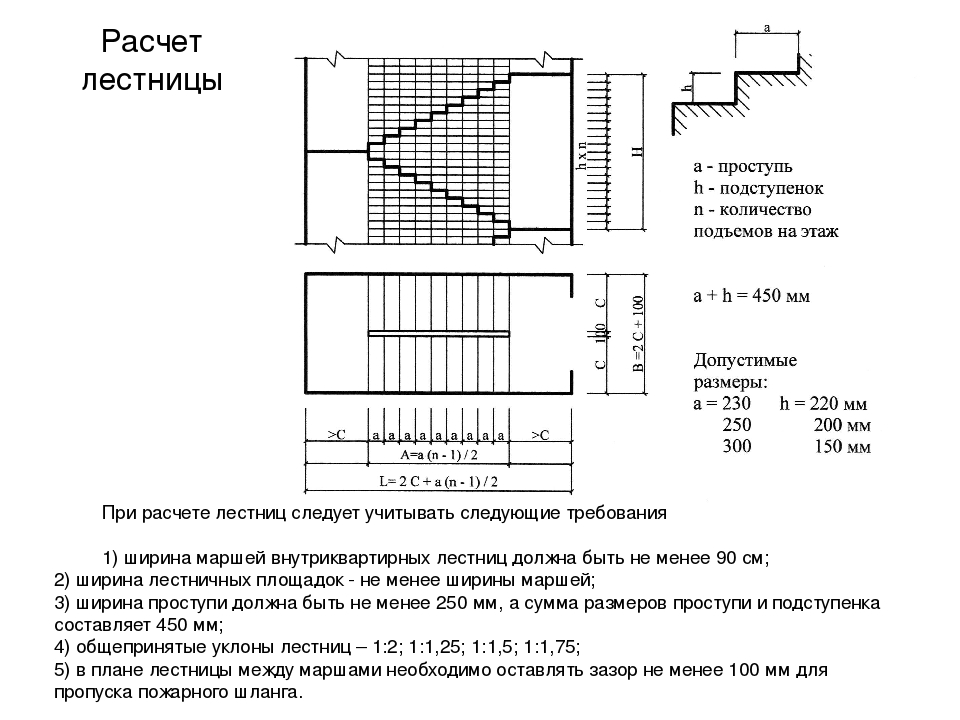

Планирование лестничного пролета

Число ступеней будет зависеть от наклона лестницы и высоты этажа. Чтобы легче было определить наиболее безопасную и комфортную ширину проступи, можно изобразить будущую конструкцию графически, если известно место расположения лестницы и высота здания.

Для создания графического плана используют бумагу в клеточку или миллиметровую. На листке изображают весь марш в соответствии с высотой этажа. Высота подступенков рассчитывается с точностью до миллиметра, обязательно с соблюдением требования одинаковой высоты всех подступенков. Если при округлении набежала какая-либо погрешность, то ее лучше добавить или убрать из величины нижней ступеньки, а остальные сделать равными. Разная высота подступенков способствует увеличению риска получения травм во время спуска, а этого допускать нельзя.

В этом видео говорится о самостоятельном расчете лестницы:

Стараясь выровнять расстояние между ступенями в помещении с нестандартной высотой, можно опустить немного уровень чистого пола на верхнем этаже. В этом случае лучше заменить порожек пандусом на лестничной площадке, его уклон будет практически незаметным, ведь для выравнивания нужно совсем немного. Этот способ часто применяется для решения вопроса о выравнивании подступенков в многоквартирном доме.

Основные требования к лестницам в многоэтажных домах

В вышеуказанном СНиП п рописаны следующие требования:

Наклон и ширина лестничных пролётов. параметры площадок и пандусов, высота проходов по лестницам, величина вертикали, горизонтальной плоскости ступеней, а также высота дверных проёмов обязаны быть таковыми, которые обеспечивают безопасное пользование ими.
Марши лестниц, которые оборудованы в многоквартирном доме повышенной этажности (от трёх этажей и выше), должны проектироваться уже от 105 см, а величина максимального уклона лестничного пролёта не должна быть больше чем 1: 1,75.
Безопасность пользования лестницей должны обеспечиваться возведением пандусов и поручней. Высота поручней проектируется не ниже чем 90 см. В случае же когда оборудуется внешняя лестница, данный показатель возрастает до 120 см.

Чертеж лестницы в многоквартирном доме

Такие параметры ступеней, как высота и ширина, по всей протяжённости лестничного пролёта должны быть одинаковыми во избежание травм и ушибов при спешной ходьбе по лестнице. Эта особенность объясняется тем, что человек при ходьбе настраивается на определённый ритм и динамику движения, а при разности высот или ширины ступеней данный баланс сбивается, и ходьба по таким ступеням требует от человека дополнительного внимания и концентрации.
Единственным исключением, касающимся разности ширины ступеней, являются винтовые лестницы и лестницы с забежными ступенями. В данном случае по объективным техническим причинам ширина ступени на всей её протяжённости не может быть одинаковой. Но здесь действует другой норматив – ширина ступени в центральной её части должна быть не меньше 18 см.
Ограждения лестниц в многоквартирных должны быть непрерывными и быть оборудованными перилами.

Пример устройства перил в многоквартирном доме

По техническим требованиям поручни лестничных пролётов в многоквартирных домах не должны деформироваться под воздействием на них нагрузки величиной до 0,3 кН /м.

Высота ступеньки по ГОСТу — или какой смысл в нормативах

Здравствуйте. Читая ваш сайт, часто вижу ссылки на различные нормативы, относящиеся к проектированию лестниц. Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы. И что случится, если я не стану их соблюдать, а сделаю своими руками такую лестницу, которая впишется в отведенное ей пространство.

Я понимаю, что это как-то связано с безопасностью. Но в нашей семье ни детей, ни людей пожилых или ограниченных в движениях нет. Так ли необходимо нам соблюдать эти нормы?

Следовать этим рекомендациям или нет – дело ваше. Цена вопроса не только безопасное использование конструкции, но и её удобство.

Формула идеальной лестницы

Эта формула была выведена почти четыре столетия назад французским инженером Блонделем. Он установил, что если сумма глубины ступени и её двойной высоты равна длине человеческого шага, то передвигаться по лестнице удобнее всего, затрачивая минимум сил.

При этом значения h и b не произвольные. Они должны укладываться ещё в две формулы:

h + b = 45. Если высота и ширина ступеней лестницы в сумме дают эту величину, она считается безопасной,
b – h = 12. Высота ступенек лестницы должна быть меньше глубины примерно на 12 см.

Понятно, что глубина ступеньки должна быть такой, чтобы на неё можно было опереться всей стопой, а это не меньше 24-32 см. Отсюда становится понятно, что высота проступи и ширина ступени лестницы по ГОСТ выбраны не случайно, а основаны на физических и функциональных особенностях человеческого организма.

Для справки. Стандарты, регламентирующие строительные работы по возведению лестниц, изложены в ГОСТ 8717.1-84 и 8717.0-84. А также в Строительных нормах и правилах (СНиП).

Нормативные требования к проектированию и устройству лестниц

Оптимальная ширина и высота ступени лестницы – не единственные параметры, которых нужно придерживаться. Есть и другие, от соблюдения которых тоже зависит безопасность эксплуатации подобных конструкций.

Для справки. Если при строительстве зданий общественного назначения утвержденная нормативами инструкция нарушается, это влечет за собой административную ответственность.

Общие требования

К ним относятся следующие пункты:

Если здание имеет более одного этажа, оно обязательно снабжается полноценным стационарным лестничным пролетом.
Передвижные или складные лестницы допустимы только для сообщения с подвальными или чердачными помещениями.
По ГОСТ ширина лестницы должна быть одинаковой по всей длине и быть не меньше 80 см. Этого достаточно для свободного прохода одного человека и перемещения габаритных предметов. В зданиях с большой проходимостью ширину увеличивают до полутора метров.

Каждый пролет должен иметь не менее 3 и не более 17 ступеней.
Угол подъема также зависит от назначения лестницы. В жилых и общественных зданиях он должен находиться в пределах 26-41 градусов. Именно от угла подъема зависят размеры ступеней лестницы. В жилом доме его не всегда удается вписать в эти нормативы из-за ограниченности свободного пространства.

Совет. Сделать лестницу более безопасной, соблюдая положенный уклон, можно, изменив её конструкцию. Например, используя вместо площадки забежные ступени или выбрав винтовую форму.

На улице лестницы лучше заменять пандусами, если их угол наклона можно сделать менее 23 градусов.
Если конструкция содержит более трех ступеней, она должна быть оборудована ограждениями высотой не менее 90 см с расстоянием между балясинами не менее 10-15 см.

Требования к ступеням

Вернемся к началу и подробно расскажем, какими должны быть ширина и высота ступени лестницы. Тем более, что они бывают разными: рядовыми и забежными, открытыми (без подступенков) и открытыми, с навесом проступи и без него.

Как уже говорилось выше, ширина (глубина) ступеней не должна быть меньше 24-25 см. Лучше больше, особенно если лестница уличная. 20 см допускается только для подвальных и чердачных конструкций, которыми пользуются редко.

Обратите внимание. Если проступь будет шире 30-35 см, вы будете сбиваться с шага, а если уже 25 см, то вам будет неудобно спускаться

Оптимальная высота ступени по стандартам – 15-20 см.
У забежных ступеней узкая сторона должна быть не менее 10 см.
Выступ (навес) ступени не должен быть более 3 см.
Если перед лестницей есть дверь, площадка перед ней должна быть не меньше метра или хотя бы не меньше, чем ширина дверного полотна.
Если лестница имеет пролеты с площадками, то ширина площадки должна быть не меньше 130 см.

Заключение

Высота ступеньки по ГОСТу – или какой смысл в нормативах

Например, что глубина и высота ступеньки по ГОСТу должна иметь определенные параметры. Хотелось бы понять, на чем основаны эти нормативы.

Требования к лестницам по охране труда

Охрана труда – важный аспект, который присутствует на любом производстве. При необходимости проделать ремонтные работы с использованием лестницы или стремянки, работники должны пройти предварительную подготовку. Это позволит максимально понизить шанс на ошибку при работе с лестничными конструкциями.

При изготовлении и установке лестницы важно соблюдать порядок выполнения работ

Работать с лестницами и стремянками в общественных зданиях могут только те работники, которые прошли полный медицинский осмотр, получили первичные и вторичные вводные инструкции, прошли обучение и стажировку

Важно, чтобы перед ремонтными работами сотрудники показали свои знания. Знания и уровень подготовки должны соответствовать профессии и занимаемой должности

Стандарты и нормы работы с лестницами и стремянками:

Работник может выполнять только заданный масштаб работ.
Важно, чтобы работником был соблюден внутренний распорядок выполнения работ.
В обязательном порядке работающий на лестнице (ЛС-2001 или другом типе) должен сообщать руководству об угрозе несчастного случая, а также о травмах, полученных в процессе работы.
Работающий обязан знать, как оказать медицинскую помощь.
Сотрудник, работающий на лестнице или стремянке, должен быть экипирован специальной одеждой и обувью.
Очень важно, чтобы были соблюдены все меры, направленные на обеспечение безопасности работникам, находящимся на высоте.

Каждый работник в праве прекратить выполнение работ, если почувствует себя плохо, а также, если возникнут факторы, угрожающие его жизни. О любых травмах и повреждениях нужно немедленно сообщать руководству. Если работник не придерживался норм охраны и безопасности труда, за чрезвычайные ситуации всю ответственность несет он сам.

Маркировка элементов для строительства лестниц

В соответствии с положениями ГОСТ 26887-86 года на площадки и пролеты со ступенями предусмотрена маркировка строительных элементов в виде набора определенных букв и цифр:

Первая часть символов характеризует тип детали и значения его параметров трехмерного разрешения, выраженных в дециметрах.
Вторая часть маркировки обозначает нагрузку на детали лестниц, а также ориентирование в пространстве проступей (левое или правое), а также способ и тип отделки их поверхности.
В третьей заключительной части находятся символы, обозначающие опорные консоли, мусоропровод, усиленные маршевые участки.

В маркировке строительных деталей для монтажа конструкций, расположенных в зданиях с воздействием факторов агрессивной среды, дополнительно используют значение проницаемости бетона.
