Геотермальное отопление: 4 причины установки

Особенности отопительной системы

В отличие от газового котла, тепловому насосу не требуется нагревать теплоноситель системы отопления до высокой температуры, так как образование конденсата при холодной «обратке» ему не грозит. К тому же работа в низкотемпературном режиме потребует меньших энергозатрат.

Чтобы компенсировать низкую температуру теплоносителя, поверхность радиаторов пришлось бы сильно увеличивать, поэтому вместо них лучше использовать систему «теплый пол». Этот вид отопления является и наиболее рациональным, так как нагреваемый воздух в первую очередь поступает, так сказать, в зону обитания, а не под потолок.

Тепло от земли

Еще один аргумент в пользу «теплого пола» — минимальные теплопотери. Ведь их величина зависит, в первую очередь, от перепада температур, а он при низкотемпературном режиме является наименьшим. Второй фактор – площадь контакта нагретого воздуха с наружными стенами. Поднимающийся от «теплого пола» воздух наружных стен не касается (при использовании обычных радиаторов он буквально омывает остекление окна и прилегающие участки наружной стены).

Основной недостаток «теплого пола» — энергозависимость – в данном случае неактуален, так как тепловой насос тоже не сможет работать без электричества.

Опасность скрытой протечки также можно не принимать во внимание, если контур делать цельным из гибких полимерных труб.

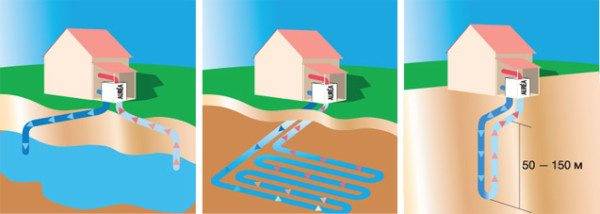

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

1. Подводный вариант.
2. Горизонтальная закладка.
3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

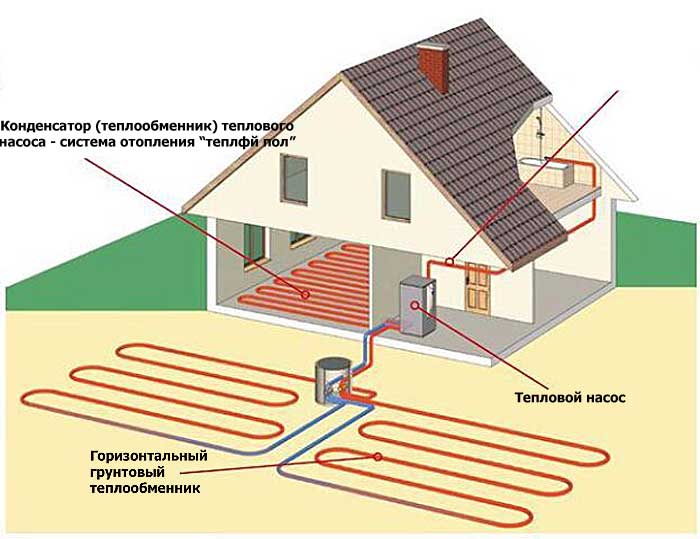

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

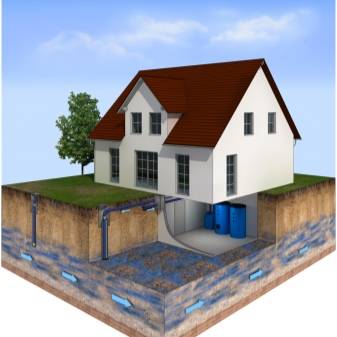

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

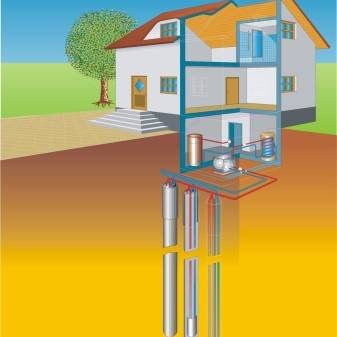

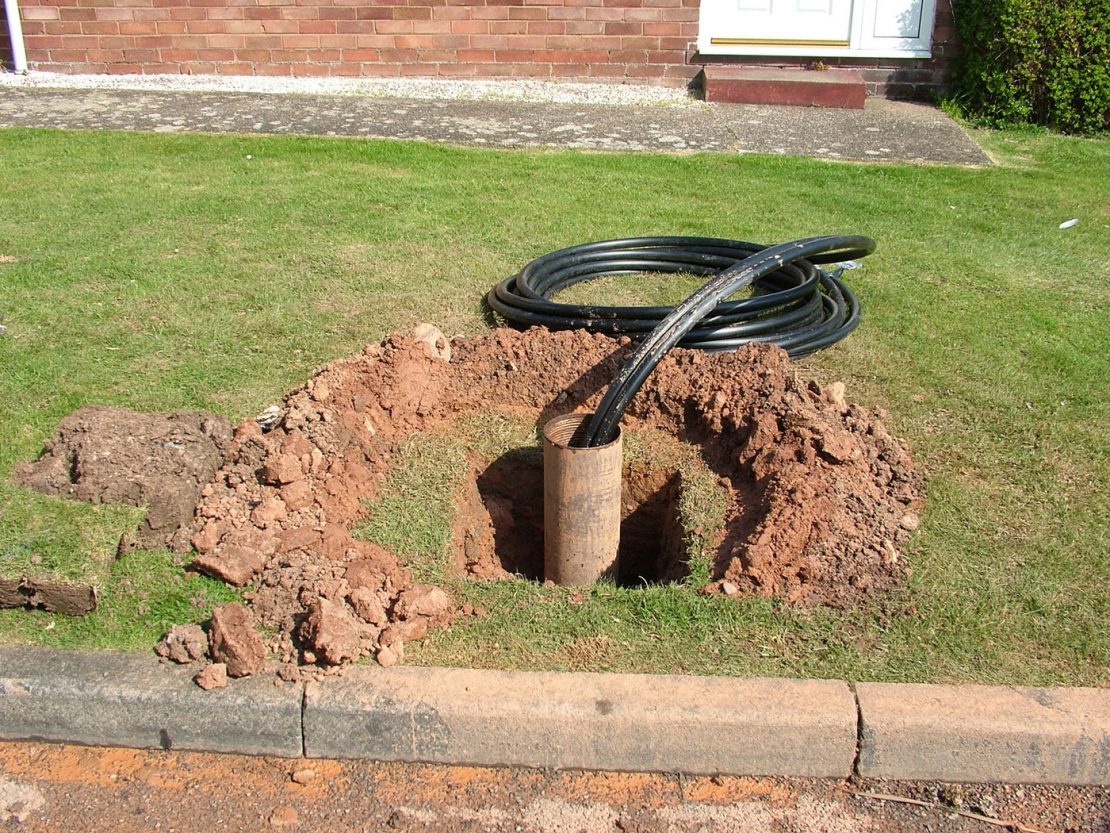

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

О достоинствах и недостатках системы

Установка теплового котла требует больших первоначальных вложений

Использование энергии земли для обогрева жилья — идея выгодная во всех отношениях, несмотря на то, что в нашей стране она еще не получила должного распространения.

Данная технология имеет следующие достоинства:

• Быстрота монтажа внутреннего и наружного оборудования, отсутствие сложных процессов, каких-либо подготовительных мероприятий.
• Надежность техники, которая отличается простотой и способностью работать годами без обслуживания, ремонта и перебоев.
• Экологическая чистота процесса выработки энергии. Не проводится сжигание топлива, нет вредных выбросов в окружающую среду.
• Экономическая выгода. Обогрев и охлаждение осуществляется за счет использования сил природы, которые бесплатны и практически безграничны. При минимальных затратах электричества объем производимого тепла намного превышает его потребление.
• Функциональность. Система одинаково эффективно работает как на нагрев зимой, так и на охлаждение летом.
• Компактность и экономия полезного места. Размер котла сопоставим со стиральной машиной, нет необходимости выделять место для топлива.

Недостаток у технологии только один — большие первичные вложения по обустройству контура, монтажу и подключению геотермального котла.

Виды геотермального теплоснабжения дома

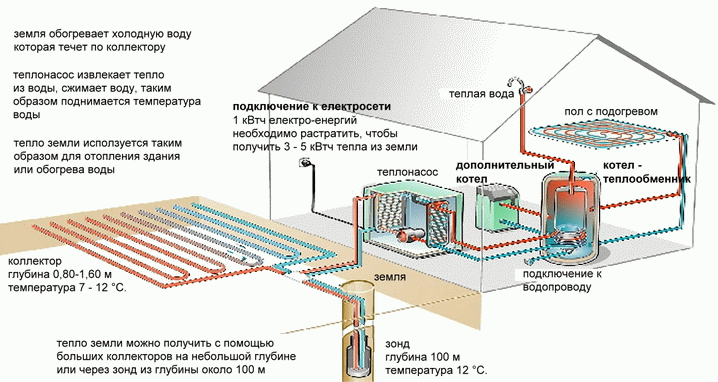

Схема геотермального отопления

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего — найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.

Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.

Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке

Важно, чтобы температура в нем была не ниже +14°С. Несоблюдение этих простых правил может привести к неправильной работе системы. Несоблюдение этих простых правил может привести к неправильной работе системы

Несоблюдение этих простых правил может привести к неправильной работе системы

Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

С горизонтальным размещением

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление — проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

• Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя;
• Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой;
• Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

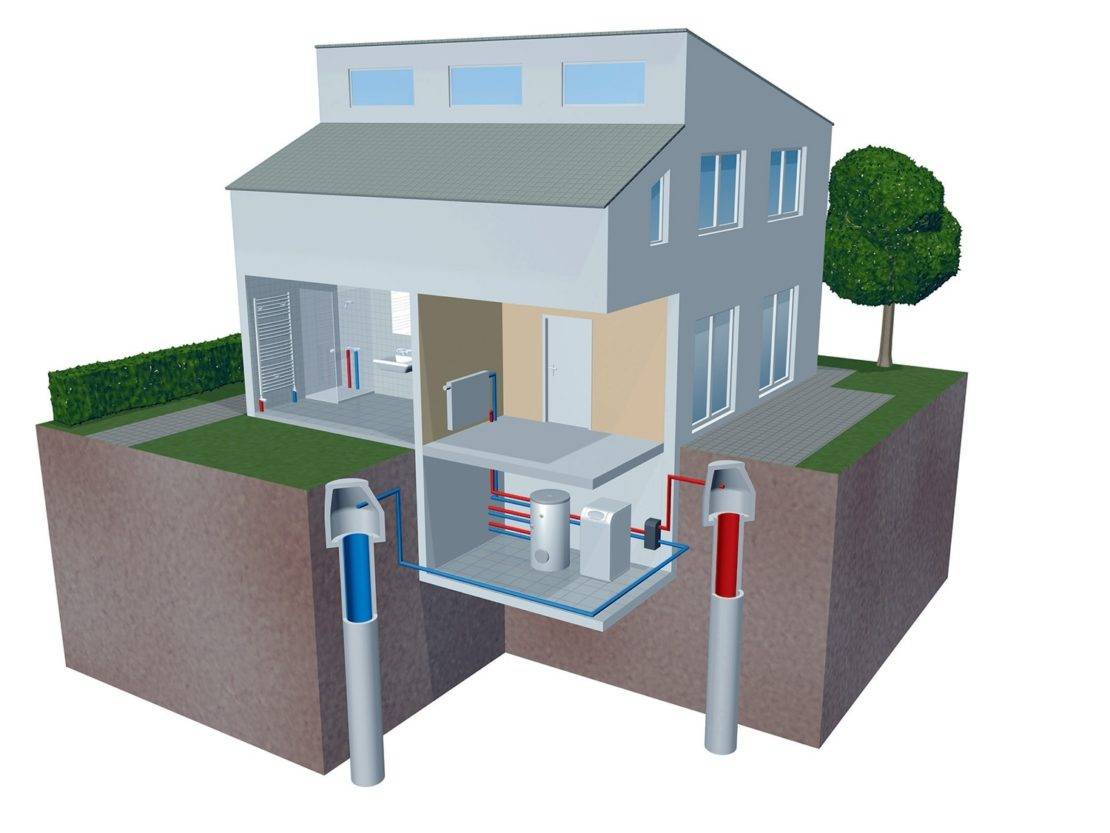

Вертикальная схема работы

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

• Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% — до 70 Вт/м²;
• Небольшая площадь для монтажа;
• Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду — озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

Геотермальные электростанции России

В прошлом году суммарная мощность выработанной ими энергии составила 74 МВт. Помимо этого, геотермальная энергия широко используется для отопления жилых домов и горячего водоснабжения.

Помимо Дальневосточного региона геотермальные ресурсы сосредоточены на Северном Кавказе, Ставрополье и Кубани. Они также обнаружены в Калининградской области и Западной Сибири.

Мутновская ГеоЭС

Электростанция работает по прямой схеме – пароводяная смесь подается по трубам из 12 скважин. Далее на сепараторах происходит ее разделение на пар и воду, после чего пар поступает на турбины, а горячая вода – закачивается обратно в горные пласты. На Мутновской ГеоЭС установлены две турбины по 25 МВт каждая. Полученная энергия поступает в единую энергосистему.

Рекомендации по эксплуатации

Наиболее эффективная работа теплового насоса обеспечивается в помещениях, где температура воздуха составляет от 14 градусов тепла. При любой возможности стоит предпочитать вертикальное расположение контуров горизонтальному, потому что оно самое эффективное из всех. Судя по отзывам, в чистом виде геотермальный обогрев нерационален, он прогревает воду слишком долго, потому во многих случаях такая система выполняет сугубо вспомогательную роль. Чтобы добиться высочайшей результативности, следует ориентироваться на максимально допустимую интенсивность вовлечения теплового ресурса и расчетных дебитов скважины.

Если внизу расположены не сухие породы, а горячая вода, это практически оптимальная ситуация. Тогда появляется возможность сэкономить и получить максимальную выгоду. Но надо помнить, что если планируется попутно использовать горячие подземные источники для водоснабжения, вода в них должна соответствовать типовым санитарным требованиям. Когда химический анализ показывает присутствие агрессивных компонентов, целесообразно организовать два автономных контура, жидкость в которых не перемешивается, а происходит только обмен теплом. На стенах закрепляют компрессоры либо от холодильников, либо от кондиционеров.

Если проводка в доме довольно слабая, стоит применить пару компрессоров, чтобы сократить пусковой ток благодаря последовательному включению. При монтаже конденсаторов следует заботиться о движении в них фреона от верхней точки к нижней, а не наоборот. Чтобы коллектор стабильно работал и обогревал помещение, его площадь (для частного дома величиной 100 кв. м) должна составлять 200-250 м2. Горизонтальную схему отопления не стоит использовать, если планируется впоследствии разбить сад или огород. Для комплектования системы можно использовать даже обычный скважинный насос.

О том, что такое геотермальное отопление и как его установить, смотрите в следующем видео.

Установка своими руками

Прежде чем решиться на подобный шаг, нужно сопоставить возможности с объёмом и сложностью всех необходимых работ для установки геотермальной системы.

Расчет стоимости

Расчёт стоимости устройства геотермальной системы вычисляется относительно:

• приобретения теплового насоса определённой мощности;
• цены всего трубопровода, в соответствии с мощностью насоса;
• производства сопутствующих земельных работ (бурение скважин, выкапывание траншей), а также стоимости работ по прокладке сетей;
• установки и подключения теплового насоса.

Фото 1. Геотермальный тепловой насос модели Vitocal 300-W Pro с электроприводом для отопления, производитель — «Viessmann».

Расчёт включает и покупку теплового насоса, цена которого различается в зависимости от мощности и производителя.

Модели мощностью в районе 4—5 кВт будут оцениваться в 3—7 тыс. у. е. Прибор мощностью 5—10 кВт стоит 4—8 тыс. у. е. За 10—15 кВт — 5—10 тыс. у. е.

Размещение коллектора

Существует подразделение по способу установки внешнего контура (коллектора). В грунте он может размещаться вертикально или горизонтально. В грунте водоёма — горизонтально. Для каждого из этих случаев имеются свои преимущества и недостатки.

Вертикальный тип

При построении установки вертикального типа присутствует необходимость бурения скважин глубиной 50—200 метров. То есть — до слоя, имеющего повышенную температуру. Одна из шахт, которую называют дебетовой, служит для забора тепла.

Теплоноситель в ней поднимается, благодаря работе насоса, затем происходит подача в трубы и радиаторы внутреннего контура.

Возвращаясь, после прохождения всего цикла, теплоноситель сбрасывается через другую шахту обратно, к подземным слоям.

Считается, что срок эксплуатации такой установки — около сотни лет.

При устройстве коллектора вертикального типа с двумя шахтами эффективность его применения для обогрева частного дома снижается, так как для обеспечения работы циркулярного насоса потребуется значительное количество электроэнергии. Это является подходящим вариантом для устройства системы «тёплый пол».

При более экономичном кластерном методе, количество скважин увеличивается, но их глубина уменьшается.

Для вертикальной установки существует и вариант, который предусматривает укрепление ёмкости (бака), содержащей антифриз, на глубине 100 м. Непрерывное движение этой жидкости, нагревающейся от грунта, обеспечивает тепловой насос.

Если не рассматривать вариант бурения скважин для вертикальной конструкции, который требует навыков и оборудования, то работы можно провести самостоятельно.

Теплообменник горизонтального расположения

Для устройства теплообменника горизонтального расположения (типа) понадобится немного усилий, но и тепловая отдача в этом случае будет меньше. Потребуется проведение земляных работ, чтобы соорудить котлован ниже отметки промерзания грунта. В выкопанные траншеи укладывается трубопровод внешнего контура, а впоследствии вся конструкция вновь засыпается землёй.

Температура грунтового слоя будет гораздо ниже, а длина больше, чем при использовании теплообменника вертикального типа. Площадь примерно вдвое превышает ​помещение, которое предстоит отапливать.

По такому же принципу происходит устройство системы в подводном грунтовом слое водоёма.

Крайне желательно, чтобы площадь самого водоёма была более 200 кв. м., а расстояние от него до отапливаемого здания не превышало 100 м.

Требуется как минимум 1 м толщи воды от замерзающей водной поверхности. Кроме того, необходимо разрешение специальных служб, если водоём не является вашей собственностью.

Внимание! Некоторые специалисты предостерегают от проведения всех работ «своими руками». По их уверениям, подобные действия могут обернуться частичной или полной порчей оборудования

Варианты обустройства геотермального отопления

Способы обустройства внешнего контура

Для того, чтобы энергия земли для отопления дома была использована максимально – нужно правильно выбрать схему внешнего контура. По сути, источником тепловой энергии может быть любая среда – подземная, водяная или воздушная

Но при этом важно учитывать сезонные изменения погодных условий, о чем говорилось выше

В настоящее время распространены два вида систем, которые эффективно используются для отопления дома за счет тепла земли – горизонтальная и вертикальная. Ключевым фактором выбора является площадь земельного участка. От этого зависит схема расположения труб для отопления дома энергией земли.

Кроме него учитываются такие факторы:

• Состав грунта. В скалистых и суглинке сложно делать вертикальные стволы для прокладки магистралей;
• Уровень промерзания почвы. Он определит оптимальную глубину залегания труб;
• Расположение подземных вод. Чем они выше – тем лучше для геотермального отопления. В таком случае температура с изменением глубины будет повышаться, что является оптимальным условием для отопления за счет энергии земли.

Также нужно знать и о возможности обратной передачи энергии в летний период. Тогда отопление частного дома от земли не будет функционировать, а избыток тепла будет переходить от дома в почву. По такому же принципу работают все холодильные системы. Но для этого необходимо установить дополнительное оборудование.

Нельзя планировать установку внешнего контура в отдалении от дома. Это увеличит тепловые потери в отоплении из недр земли.

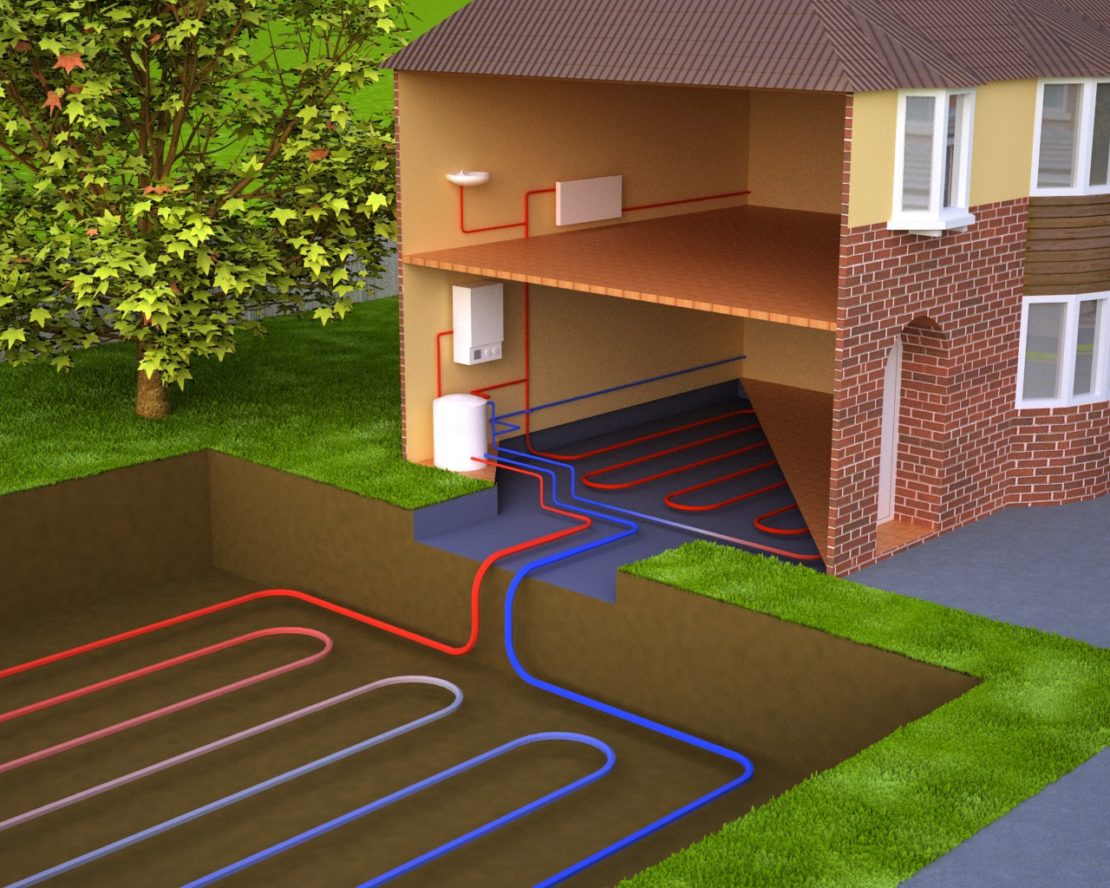

Горизонтальная схема геотермального отопления

Горизонтальное расположение наружных труб

Самый распространенный способ установки наружных магистралей. Он удобен простотой монтажа и возможностью относительно быстрой замены неисправных участков трубопровода.

Для установки по этой схеме используется коллекторная система. Для этого делается несколько контуров, расположенных на минимальном удалении в 0,3 м друг от друга. Они соединяются с помощью коллектора, который подает теплоноситель далее в тепловой насос. Это обеспечит максимальное поступление энергии в отопление от тепла земли.

Но при этом нужно учитывать ряд важных нюансов:

• Большая площадь приусадебного участка. Для дома около 150 м² она должна быть не менее 300 м²;
• Трубы в обязательном порядке уславливаются на глубину ниже уровня промерзания почвы;
• При возможном движении почвы во время весенних паводков увеличивается вероятность смещения магистралей.

Определяющим преимуществом отопления от тепла земли горизонтального типа является возможность самостоятельного обустройства. В большинстве случаев для этого не понадобится привлечение спецтехники.

Для максимальной передачи тепла нужно использовать трубы с высоким показателем теплопроводности — тонкостенные полимерные. Но при этом следует продумать способы утепления труб отопления в земле.

Вертикальная схема геотермального отопления

Вертикальная геотермальная система

Это более трудоемкий способ организации отопления частного дома от земли. Трубопроводы располагаются вертикально, в специальных скважинах

Важно знать, что подобная схема намного эффективнее, чем вертикальная

Ее основное преимущество заключается в увеличении степени нагрева воды во внешнем контуре. Т.е. чем глубже расположены трубы – тем больше количество тепла земли для отопления дома поступит в систему. Еще одним фактором является небольшая площадь земельного участка. В некоторых случаях выполняется обустройство наружного контура геотермального отопления еще до строительства дома в непосредственной близости от фундамента.

С какими трудностями можно столкнуться при получении энергии земли для отопления дома по этой схеме?

• Количественное в качественное. Для вертикального расположения длина магистралей значительно выше. Она компенсируется большей температурой почвы. Для этого нужно делать скважины глубиной до 50 м. что является трудоемкой работой;
• Состав почвы. Для скального грунта необходимо применить специальные буровые машины. В суглинке для предотвращения осыпания скважины монтируют защитную оболочку из ж/б или толстостенного пластика;
• При возникновении неполадок или потере герметичности усложняется процесс ремонта. В этом случае возможны долговременные сбои в работе отопление дома за тепловой энергии земли.

Но невзирая на большие первичные затраты и трудоемкость монтажа, вертикальное расположение магистралей является оптимальным. Специалисты советуют применять именно такую схему установки.

Для циркуляции теплоносителя в наружном контуре в вертикальной системе нужны мощные циркуляционные насосы.

Тепловой насос воздух-вода: схема

Тепловой насос — оборудование, применяемое для отопления. Устройство собирает тепло из воздуха, перерабатывая в энергию. С её помощью насос греет воду, которая отдает тепло в помещение. Принцип работы насоса воздух-вода заключается в обратном цикле Карно. Устройства способны функционировать пока на улице температура превышает 20—25 градусов ниже нуля.

Фото 1. Схема строения теплового насоса воздух-вода. В данном случае тепло, собранное из воздуха перерабатывается в энергию.

Система состоит из четырех компонентов. По внешнему контуру циркулирует фреон, преобразующийся в пар в испарителе. Далее газ сжимается в компрессоре и переходит в конденсатор. Пар конденсируется в воду, которая возвращается в цикл, а тепло, выделенное в процессе, нагревает воду внутреннего контура. Таким образом, происходит два цикла: циркуляция воды с хладагентом через землю; обогрев помещений через радиаторы.

Теплонасосы типа воздух-вода зависят от внешней температуры. При сильных морозах обогрев работает проблемно, поскольку фреон во внешнем контуре замерзает. Этим обусловлено использование систем в теплых странах, где температура редко падает ниже -10. В подобных районах геотермальное тепло позволяет провести не только отопление, но и горячее водоснабжение.

Если на улице температура упала до предельного уровня работы фреона, система автоматически подключает альтернативное отопление за счет электричества или газа. С повышением температуры и возобновлением работы геотермальной установки, альтернативный источник отключается.

Что такое геотермальное отопление?

Отопление за счет тепла земли называется геотермальным. Оно основано на том, что ниже точки промерзания почва всегда положительной температуры. По сути, это автономные тепловые станции, использующие низко потенциальное тепло почвы и грунтовых вод.

Поскольку коллектор для забора тепла располагается ниже отметки промерзания грунта, оборудование можно использовать даже в северных широтах. По сути, это агрегат, который работает на подогрев или охлаждение, но не нуждается в постоянной положительной температуре среды.

Преимущества и недостатки системы

Отопление из земли дает владельцам дома следующие преимущества:

1. Система не зависит от поставок топлива. Не нужно выделять место для его хранения и тратить деньга на покупку. Кроме этого, станция полностью пожаробезопасная.
2. При работе тепловой насос не издает шум, благодаря чему обеспечивается комфорт в доме.
3. Главное преимущество – экономность системы. Вам не нужно покупать топливо, потому что используется бесплатная энергия земли. Конечно, во время работы насос использует электроэнергию, но ее расход несравним с тем, сколько потребляет электрический котел.
4. Экологическая безопасность оборудования еще один его плюс. Станция не выбрасывает вредные вещества в атмосферу.
5. Компактный тепловой насос можно установить в подвале дома, а протяженный контур укладывается под землей за пределами постройки, поэтому вам не придется выделять много места в доме для монтажа оборудования.
6. Станция многофункциональная. Она может обеспечивать дом теплом, охлаждать помещения в жару и подогревать воду для горячего водоснабжения.

Отопление тепловым насосом имеет свои минусы. К недостаткам можно отнести то, что к местности, типу грунта предъявляются определенные требования, поэтому монтировать геотермальную установку можно не везде. Еще одним минусом являются существенные расходы на покупку оборудования и его монтаж. Однако затраты окупаются в течение первых лет эксплуатации.

Появление и распространение

Энергия земли для отопления стала распространяться в США ближе к концу 80-х годов прошлого века в городах, тяжело переживавших кризис. Системой сразу заинтересовались состоятельные люди, которым она давала возможность экономить на обогреве жилья. Затем она стала дешеветь, и ее стал применять и более бедный класс населения.

Спустя некоторое время тепло земли для отопления превратилось в прерогативу большинства владельцев частных домов. В Европе с каждым годом число домохозяйств, использующих отопление дома теплом земли, только увеличивается.

Такая тенденция распространения геотермального обогрева вполне понятна. Использование тепла земли для отопления позволяет существенно экономить семейный бюджет, оно безопасное и экономичное.

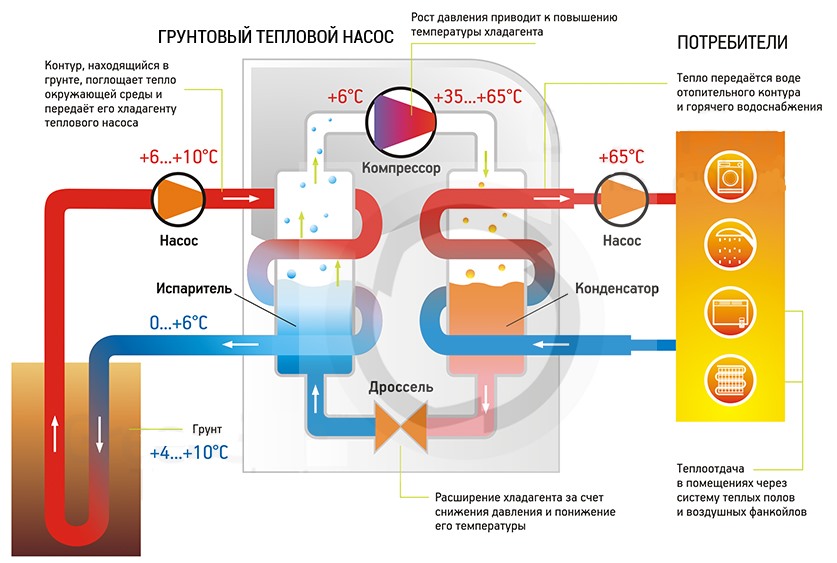

Функционирование геотермального обогрева

Его принцип работы можно сравнить с обычным холодильником, только наоборот. Земля удерживает тепло постоянно, поэтому ним можно нагревать объекты, расположенные на ее поверхности.

Смысл способа в том, что изнутри планета прогревается горячей магмой, а сверху грунт не дает ей промерзать. Получаемая тепловая энергия используется геотермальной системой обогрева, основанной на специальном тепловом насосе.

Получить отопление от тепла земли можно благодаря тепловому насосу

Происходит следующий процесс:

1. Тепловой насос устанавливают на поверхности.
2. В земле бурится отверстие, в которую опускают теплообменник.
3. Проходящая через насос грунтовая вода нагревается и используется затем в бытовых и промышленных целях.

С помощью теплового насоса удается преобразовать 1 кВт электричества в 4-6 кВт теплоэнергии

Основным преимуществом системы является соотношение электрической энергии и получаемой мощности – 1 к 4-6 кВт. К примеру, при использовании обычного кондиционера выходит 1 к 1. Поэтому установка вполне себя сможет окупить в скором времени.

Особенности

Самостоятельное отопление дома от земли имеет определенные трудности, о которых мы расскажем ниже:

Начинаются они с изготовления шахтного ствола.Его расчет ведется отдельно для каждого конкретного случая, во внимание принимают:

• • климат в данной местности;
  • тип грунта;
  • характеристику строения земной коры в данном регионе;
  • площадь обогрева.

На фото – основу геотермального обогрева дома составляют глубинная скважина и тепловой насос

Обычно глубина варьируется в пределах 25-100 м.

1. На следующем этапе в ствол опускают трубы, которые должны поглощать тепло из недр и подавать его в насос, повышающий температуру теплоносителя в системе отопления.

Летом отопление энергией земли можно запустить в качестве кондиционера. Для чего активируется обратный механизм. Во время работы теплообменник начнет брать охлаждающую энергию.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Виды тепловых насосов

Виды

Для экологически безвредной и эффективной работы системы есть три основных варианта:

Грунтовые воды	В этом случае применяют для обогрева здания тепловую энергию грунтовых вод, расположенных на большой глубине. У нее достаточно большая температура, поэтому тепловой насос отопления поднимает ее и нагревает. После этого вода через теплообменник отдает основную часть имеющейся энергии.
Антифриз	Метод требует дополнительных расходов. На глубину 75 м и ниже опускается резервуар с антифризом, цена которого довольно высокая. Когда он нагреется, его тепловым насосом поднимают к теплообменнику. После отдачи тепла антифриз поступает снова в емкость.
Водоем	Данный способ не требует оборудования грунтовой шахты. Такое отопление дома от земли подходит в том случае, если есть выход на водоем. От теплообменника по дну водоема ставят горизонтальные зонды, которые помогают преобразовывать тепло воды.

Виды геотермального обогрева

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

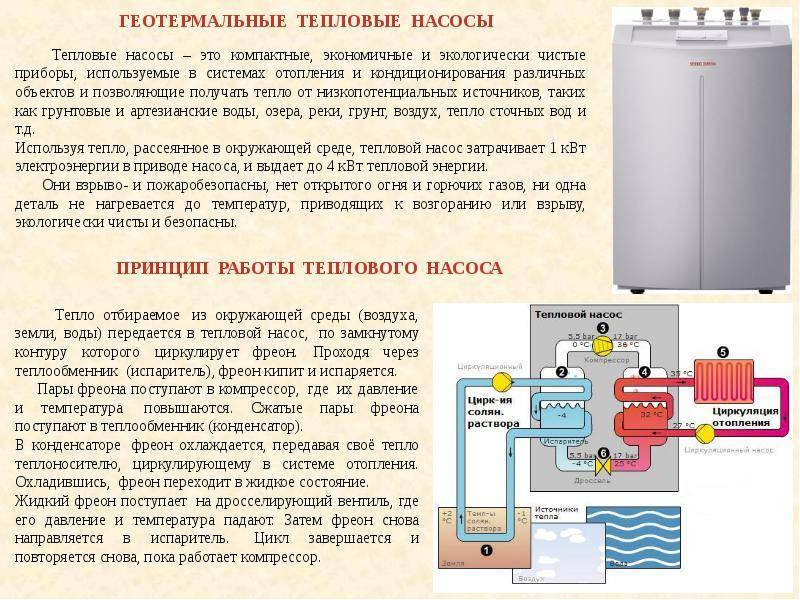

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Дополнительная информация об альтернативных источниках энергии представлена в этой статье.

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.
