Расчет и предварительная подготовка
При создании фундамента одним из самых важных моментов является расчет его глубины и проведение общей разметки территории.
Сначала нужно узнать, насколько может промерзнуть грунт на выбранном участке. После того, как станет известен параметр глубины промерзания грунта, производится расчет глубины, на которую будут впоследствии погружена плита сваи.
Плита будет на 0,3-0,5 метров ниже, чем крайняя граница уровня промерзания почвы. После этого выбранный участок тщательно вычищают и производят выравнивание при помощи уровня. Далее производится детальная разметка при помощи арматуры, которая вбивается в землю.
Разметка проводится как по внешнему, так и по внутреннему периметру. Это приводит к тому, что становится известна ширина будущей ленты.
Вообще, параметр ширины ростверка, напрямую зависит от характеристик и разновидности используемого материала.
Если, к примеру, дом будет построен из дерева, а стены будут возведены с применением пеноблока, то ленты с шириной в 30 см вполне хватит для того, чтобы удерживать вес строения.
В случае если планируется строительство каменного или кирпичного дома, ширина ленты может быть равна 40-60 см. При этом глубина всей монолитной конструкции не должна быть меньше 45 см.

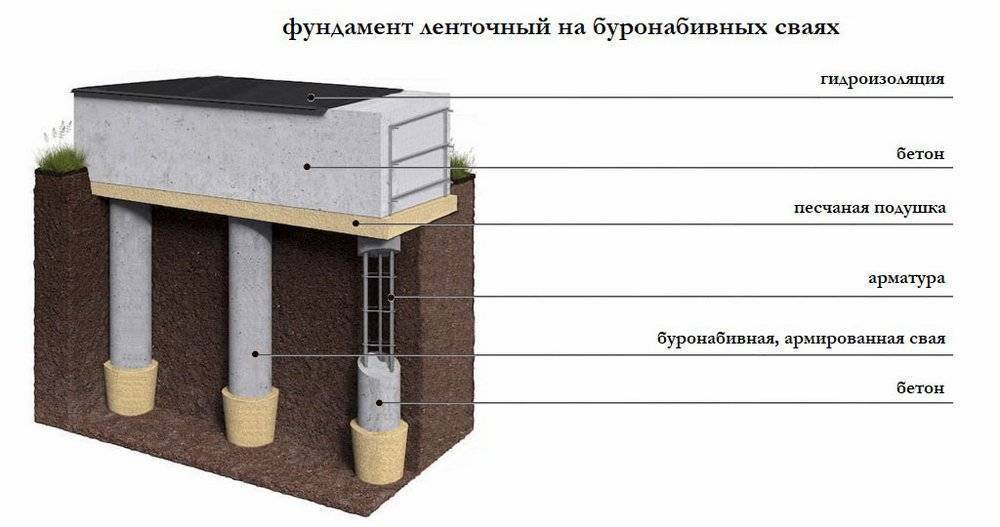

Свайно-ленточный фундамент заливка
Этот параметр напрямую зависит от того, сколько будет весить будущее строение. После первой разметки проводится вторая – она нужна для вкапываемых свай. В такой конструкции сваи располагаются с шагом, равным 1,3-1,5 метрам друг от друга.
Как уже упоминалось выше, отзывы о фундаментах свайно-ленточного типа в большинстве своем положительные.
Олег, 53 года, Омск:
Сергей, 47 лет, Вологда:
Владимир, 38 лет, Шексна:
Установка свай своими руками
Для того чтобы пробурить скважину для размещения будущей сваи, можно воспользоваться ручным или садовым буром. Есть альтернатива – покупка уже готовых свай, которые снабжены круглым сечением.
При создании скважины важно не забывать о том, что к существующей длине сваи плюсуются лишние 30 сантиметров. Они предназначены для песчаной подушки, которая укладывается на дно скважины
Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать
Они предназначены для песчаной подушки, которая укладывается на дно скважины. Для этого нужно дно засыпать обычным речным песком, а затем, как следует, полить большим количеством воды, после чего утрамбовать.
После этого можно производить установку металлических или асбестоцементных труб и производить обшивку стен рубероидом.
Для каждой отдельно взятую скважину снабжают подошвой. Для того чтобы ее создать в трубу заливают бетонный раствор на 30-35 см, а затем производят поднятие трубы на 20-30 см.
Изготовление опалубки и заливка бетоном
После того, как траншея вырыта, ее дно покрывается песком для создания так называемой песчаной подушки. Ее ширина не должна превышать 150 мм.
При этом слой песка должен быть ровно рассредоточен по всему периметру. Как и в случае со сваями, эта плита обильно заливается водой и подвергается плотной утрамбовке.
Для придания дополнительной прочности она покрывается слоем щебня. Опалубка изготовляется из любых подручных материалов.
Это могут быть широкие доски или положенные друг на друга листы ДСП. Далее, уже готовые конструкции приколачиваются к забитым в землю на расстоянии друг от друга кольям. Колья необходимо расположить на вешнем крае траншеи, вырытой для фундамента.
После завершения измеряется высота опалубки, а на дно вырытой траншеи производится укладка кирпича. После этого производится заливка бетоном свай всего сооружения.
Перед этим сваи плотно утрамбовываются и проверяются на наличие образовавшихся пустот. Для того чтобы залитые бетоном сваи случайным образом не соединились с лентой фундамента, не нужно дожидаться тех пор, когда бетон окончательно затвердеет.
Для этого изначально заливается образовавшаяся монолитная верхушка всего фундамента. Все это производится в максимально короткий временной промежуток для того, чтобы бетон лег ровно.
Ровность залитого фундамента проверятся с помощью уровня, положенного на его верхнюю сторону. После проведения заливки застывание бетона может длиться до двух недель.
Это зависит от погодных условий. Если погода жаркая, то рекомендуется производить поливку фундамента холодной водой, а при наступлении повышенной влажности накрывать пленкой из полиэтилена.
Некоторые особенности свайного основания
Конечно, нельзя не сказать, что свайный фундамент делается не только из металлических труб (свай).

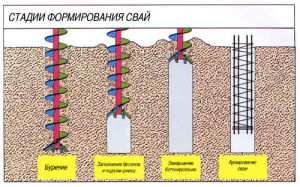

Стадии формирования свай
Некоторые специалисты используют буронабивной способ создания такого основания. Данный монтаж происходит следующим образом:
- сначала высчитывается глубина промерзания почвы, а затем с помощью мотобура или другого приспособления, сверлятся скважины, которые необходимы для заливания в них бетона, шаг между ними (расстояние) такое же как и у металлических;
- на дно таких скважин помещается гидроизоляционный материал, а некоторые делают еще и песчаную подушку, поверх которой кладут гидроизоляционный слой;
- после этого в скважину, по всему диаметру ставится металлическая арматура, то есть происходит армирование;
- когда армирование сделано, все это заливается бетоном, и необходимо подождать, когда бетон высохнет и затвердеет. Сделать такое основание не сложно, но придется использовать специализированную технику.

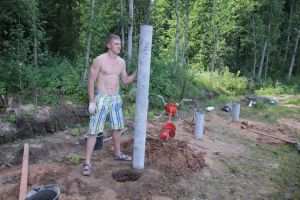

Процесс возведения фундамента из асбестовых труб
Следующий способ создать свайный фундамент — это использование труб из асбеста. О нем вкратце было сказано выше, но лучше рассказать об этом подробнее.
Технология такого основания состоит в том, что в земле пробуриваются скважины, в которые помещаются асбестовые трубы. Также кладется гидроизоляционный слой, без подушки, а затем в них вставляется арматура, с шагом в несколько сантиметров, по всему периметру.
Чтобы арматура не болталась, ее верхнюю часть можно связать проволокой. Затем это все заливается хорошим бетоном. Такой фундамент долговечный, поскольку сам по себе асбест, это надежный и долговечный материал, а армированный бетон придает ему еще большую крепость.
Расстояние между такими трубами не будет больше, чем у металлических труб. Но чтобы сделать его своими руками, также понадобится специализированная техника.
Он возводится быстро, при этом прекрасно справляется со всеми нагрузками, которые будут оказываться на него весом сооружения. В частном строительстве такое основание начало использоваться не так давно, но благодаря надежности, и дешевизны, такой фундамент заслуживает внимания.
Чтобы сделать такой фундамент, необходимо четко представлять технологию его строительства, а также особенности участка и рельефа местности. Кроме этого нужно не забывать про правильный шаг между сваями.
В данной публикации рассказано о том, как построить свайное основание своими руками
Как видно из публикации ничего сложного в этом нет, главное, на что обратить внимание это на некоторые тонкости такого основания, о которых указано выше
Преимущества и недостатки
Как и любое основание, свайно-ленточный фундамент отличается своими плюсами и минусами. Его преимуществами являются:
- использование основания на участке с сильным уклоном;
- возможность его сооружения на слабом грунте;
- для монтажа требуется минимум строительных материалов;
- высокая устойчивость к незначительному смещению грунта;
- не боится больших нагрузок;
- относительная дешевизна;
- возможность самостоятельного построения с применением собственноручно приготовленного бетона.
Недостатки:
- чтобы обустроить такой фундамент, необходимы сложные расчеты, которые могут произвести только профессионалы, своими руками можно возвести только легкие конструкции;
- не позволяет создавать под ним подвал или цокольный этаж.
Свайный фундамент под дом и его устройство
Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.
При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай. Следующий этап – это создание ростверка
Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента
Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.
Важно!
Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

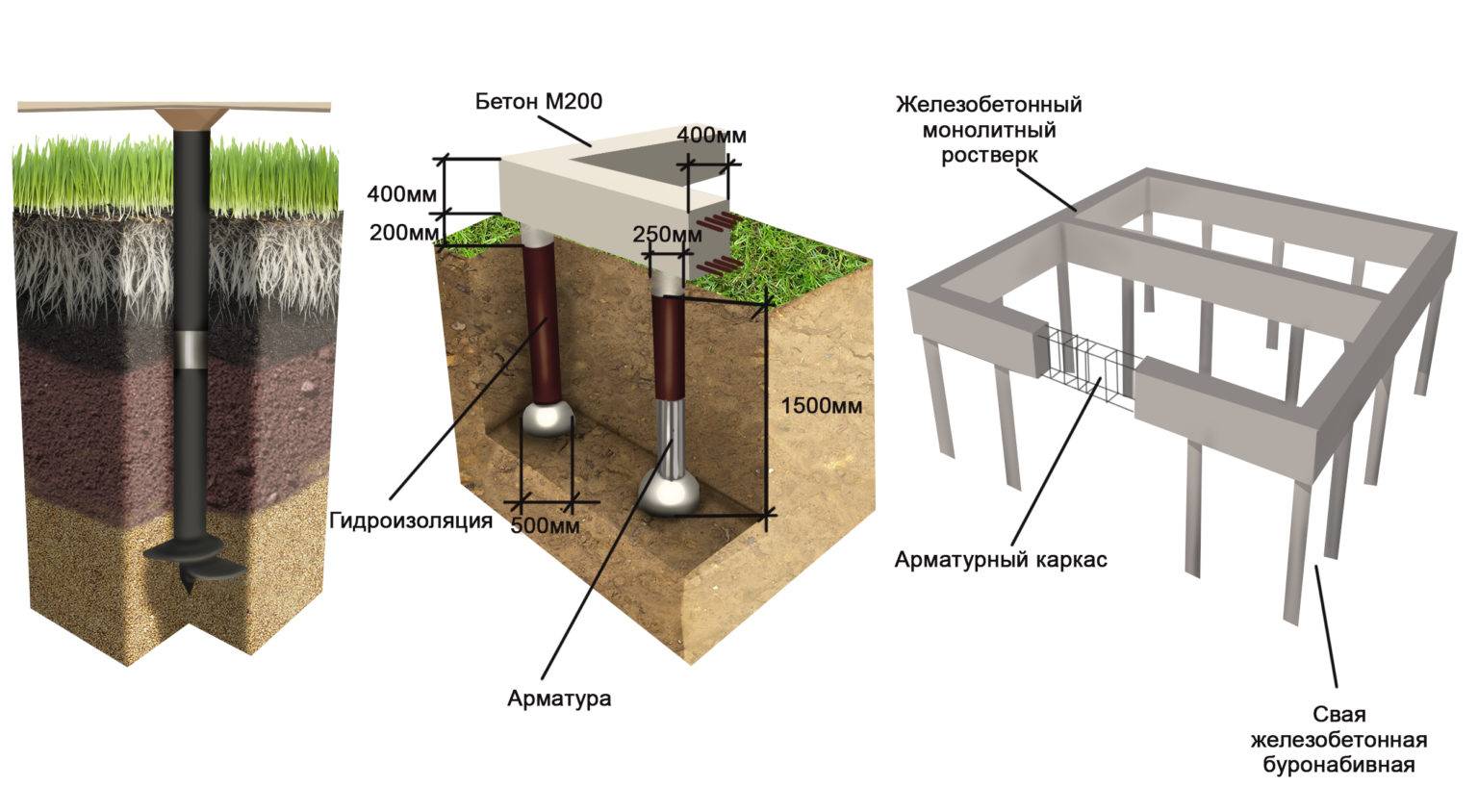

Пример как выглядит устройство фундамента

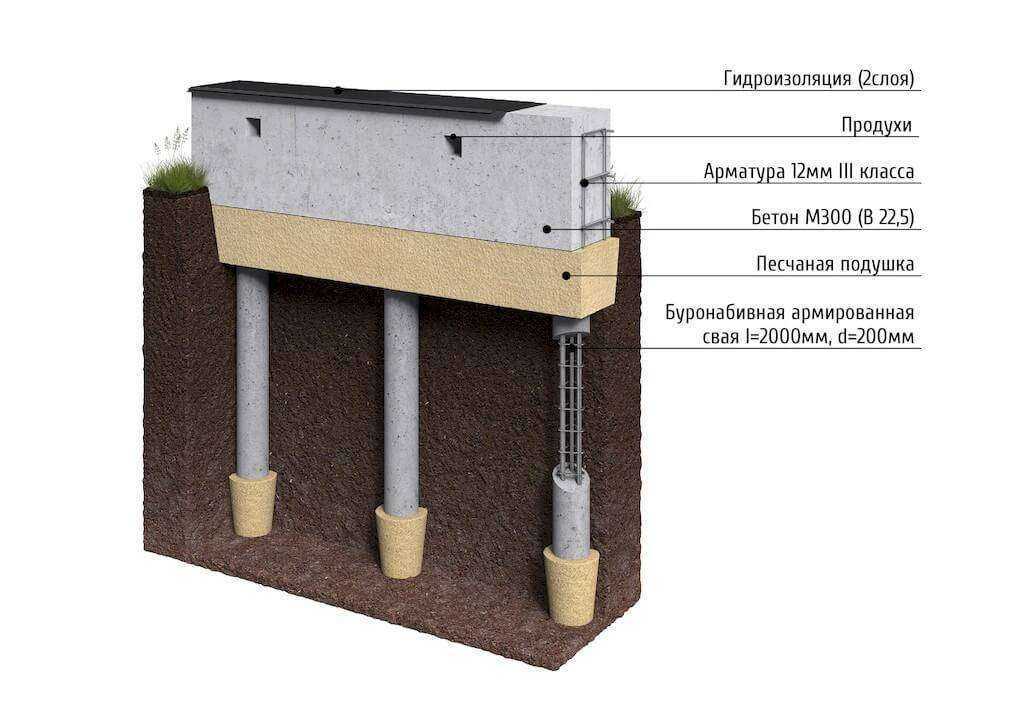

Пошаговое возведение фундамента
В основе создания свайно-ленточного основания лежит пошаговая инструкция:
Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.
В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания. После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %. Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный. Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом
Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги. . Следующий этап – армирование внутренней части сваи
Следующий этап – армирование внутренней части сваи
Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.
Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;
Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

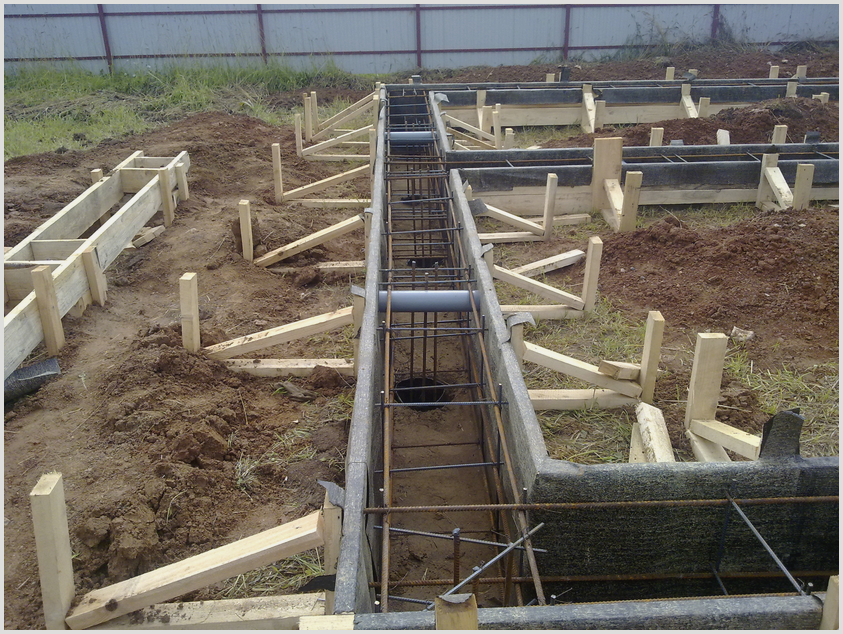

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.
Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.
После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению
Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки)
Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком. Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.
Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.
Материалы для строительства ленточного фундамента
Выбор материалов зависит от вида фундамента. Чтобы выложить сборную ленту, потребуются:
- фундаментные блоки или плиты;
- кирпич и бетонный раствор;
- гидро и теплоизоляционный материал;
- арматура.
Кирпич и бетонный раствор нужен для заделки стыков между блоками, так как невозможно выложить стену без зазоров. Арматура понадобится для укладки на обрез ленточного фундамента бетонного пояса, который объединит элементы в единую конструкцию. Это обеспечит равномерное распределение веса здания по блокам.
Для закладки монолитного варианта нужно приготовить:
- арматурные стержни;
- доски или листы пенополистирола для опалубки;
- вязальную проволоку для сборки арматурного каркаса;
- цемент при самостоятельном приготовлении бетона.
В обоих случаях понадобится песок, гравий, щебень для отсыпки подушки и замешивания раствора.
Как сделать СЛФ (краткое описание основных процессов)
Подготовка площадки под стройку
Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.
*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.
Подготовка грунта и виды свай
Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.
*только для буронабивного типа свай.
Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.
Винтовые
Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:
Буронабивные
Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.
В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.
«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».
В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.
«Предварительно арматуру стараются очистить от ржавчины».
Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.
*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).
Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).
*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

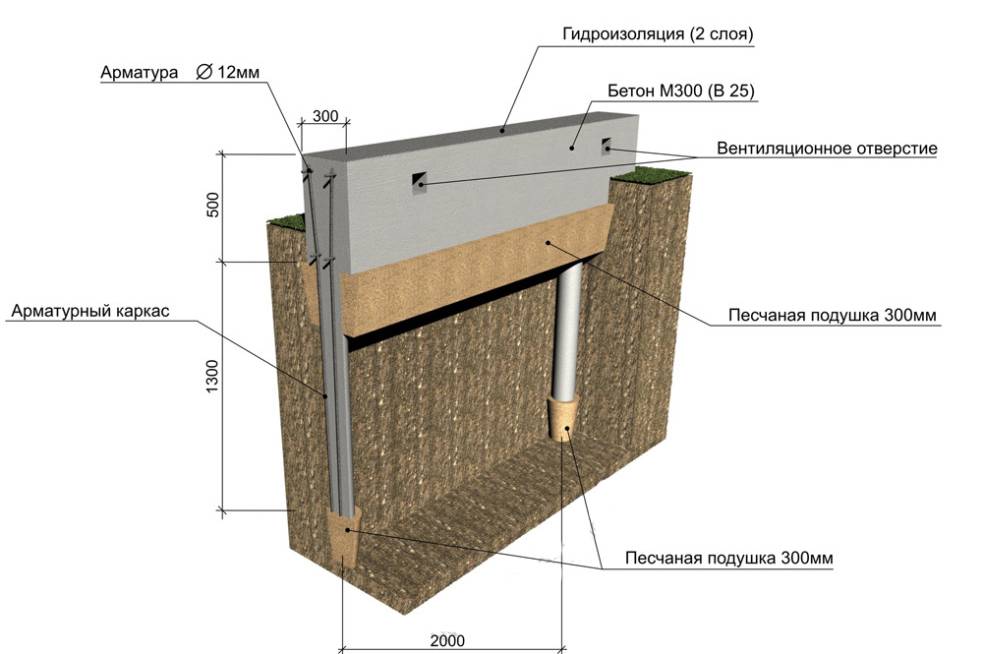

На этой схеме показана вся вышеописанная «идеология» СЛФ:
- Сваи;
- Ленточный пояс;
- Песчаная подушка;
- Арматурный каркас;
- Труба (опалубка)
Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:
- Одиночный (каждая свая имеет свою опору);
- Ленточный (опоры равномерно размещены по периметру здания);
- Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
- Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
- Полями (расположение в рядном или шахматном порядке).
Вот Вам несколько фото свайно-ростверкового фундамента под баню:
« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…
На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!
Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

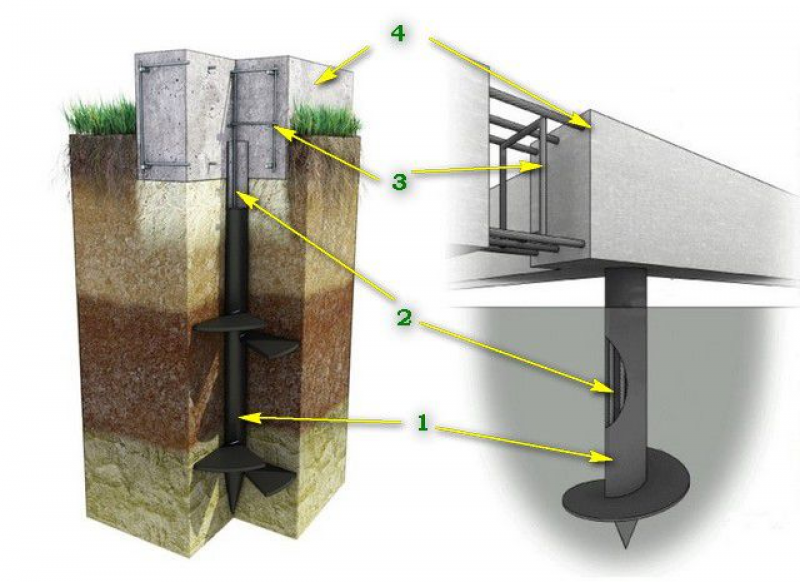

Фундамент из винтовых свай – расчет нагрузок
Для того чтобы правильно выполнить расчет винтовых свай, следует определить усилия, действующие со стороны строения на опоры.
Суммарную нагрузку на один элемент определяйте следующим образом:
- просуммируйте массу всех элементов здания;
- разделите полученное значение на общее количество опор;
- умножьте результат на коэффициент запаса прочности, равный 1,1–1,2.
При определении общего веса строения необходимо учесть массу:
- капитальных стен;
- внутренних перегородок;
- балок перекрытия;
- кровли;
- основания;
- снежного покрова;
- мебели;
- предметов интерьера.
От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью
При выполнении работ следует учитывать:
- суммарную весовую нагрузку, которую оказывает здание на основу;
- несущую способность почвы на участке, где производятся строительные работы.
Удобно использовать теоретические значения нагрузочной способности для различных почв:
- глинистый грунт способен воспринимать от 4 до 6 килограмм на каждый квадратный сантиметр площади винтовой линии;
- супесчаные и суглинистые почвы характеризуются расчетным сопротивлением, составляющим 3,5–5,5 кг/cм².
Следует ответственно отнестись к определению нагрузок при сооружении свайного основания.
Создание армирующего каркаса
Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд.
Задать вопрос
Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.
Все о заливке фундамента
Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500
Самым лучшим материалом для выполнения заливки, считается портландцемент М 200 – М 500.
Существуют некоторые правила для получения самого высокого результата от данных работ. Пошаговая их исполнительность приветствуется:
- Необходимо использовать цемент не ниже марки М 200;
- Делать раствор предпочтительнее средней плотности;
- Заливка выполняется с наименьшим временным интервалом для всех скважин;
- После ее окончания можно выполнять армирование;
- Лучше сначала залить несущие элементы и оставить высыхать на два дня;
- После этого можно выполнить заливку для ростверка, также одновременно.
Нюансы при выполнении работ
Создавая данный вид фундамента, выбор технологии, играет главную роль
При выполнении данных работ возможно появление таких нюансов, без которых выполнить заливку будет невозможно:
- Сперва, заливаем сваи, а только потом можно приступить к территории фундамента из лент;
- Арматура должна быть залита полностью;
- Густота раствора должна быть средней консистенции;
Выполнять заливку основания запрещается в сырую погоду, потому, что фундамент потеряет проценты прочности.
Итак, создавая данный вид фундамента, выбор технологии, играет главную роль. Не советуем применять тип свай с наполнителем, такое можно позволить в основании из лент. Помните, что только соответствие всем нормам строительства и правильном составе раствора реально построить прочное и устойчивое сооружение.
Инструкция по самостоятельному возведению фундамента
Для выполнения ленточной части фундамента необходимо смонтировать опалубку
Чтобы сделать свайно-ленточный фундамент своими руками, потребуется пошаговая инструкция. Все работы выполняются в указанном в ней порядке последовательно друг за другом.
Применяемая для создания из буронабивных свай фундамента технология состоит из таких этапов:
- выполнение предварительных расчетов;
- подготовка участка под застройку: уборка мусора, снятие травянистого слоя и выравнивание (по возможности)
- проведение разметки под стены и перегородки;
- выкапывание под фундаментную ленту траншеи по линиям отметки, глубиной не более 0,5 м и создание на ее дне песчаного либо гравийного слоя;
- бурение скважин под сваи делается на глубину, большую отметки промерзания (на 0,5 м) с шагом 1-2 м, а диаметром на 15 см большим свайного;
- в них засыпается песчаная подушка (15-20 см), после чего она утрамбовывается;
- устанавливаются трубы (металлические или асбестоцементные), заливается бетон;
- пока он не схватился – опоры выравнивают по уровню;
- после застывания устанавливают каркас из арматуры, доходящий по высоте до верха бетонного фундамента;
- с помощью саморезов и гвоздей собирают герметичную деревянную опалубку;
- вся конструкция заливается бетоном, утрамбовывается, верх фундамента выравнивается;
- определенное время ожидают застывания бетонного раствора;
- после чего грунтуют поверхность, делают гидроизоляцию, утепление основания. Подробнее о расчетах смотрите в этом видео:
Арматура для свай вяжется отдельно
Армирование выполняется металлическими прутками 8-16 мм в поперечнике, укладываемыми сеткой по 3-м направлениям. Точки пересечения увязываются вязальной проволокой.
Выступающие элементы опалубки должны быть обращены наружу.
Углы ее скрепляются при помощи брусков. Вся конструкция укрепляется подкосами и стяжкой.
Раствор замешивается в пропорции: 1 доля цемента (500 марки) на 5 частей песка с добавлением пластификатора.
Сооружение от воздействия осадков накрывают полиэтиленовой пленкой. Время высыхания бетона зависит от климатических условий местности и варьируется в широком диапазоне. Если температура воздуха высокая, следует избегать пересыхания бетона путем периодического увлажнения его водой.
