Электропроводка в бане своими руками: пошаговая инструкция

Какие выбрать осветительные приборы

Для каждого из помещений есть свои особенности. Причины и нюансы разберем ниже.

Парилка, моечная

Причина этому ‒ постоянная влажность и повышенная температура воздуха. Корпус ламп должен быть полностью изолирован от действия влаги, иначе есть риск для безопасности присутствующих.

Светильники подойдут термостойкие, из нержавеющей стали. Приборы нельзя ставить над печью или рядом с умывальником, душевой кабиной.

Предпочтение стоит отдать настенным светильникам с приглушенным, даже тусклым светом, чтобы в парной создавалась расслабляющая атмосфера.

Безопасными считаются галогенные лампы мощностью 12 В. Но под них придется фиксировать в сухом помещении понижающий трансформатор.

В бане рекомендуется применять розетки закрытого типа в виде коробки с крышкой, чтобы внутрь не попадала влага. Класс защиты ‒ IP-44.

Предбанник, комната отдыха

Для этих помещений ограничений в выборе светильников нет. Подойдут и потолочные люстры, настенные лампы.

В банях с мансардой, обустроенной под комнату отдыха, главное условие выбора ‒ безопасность и сочетаемость с другими деталями интерьера.

Стадия расчетов и подготовки к началу монтажных работ

После того как проводка для бани и сауны представлена в виде схемы, а также учтены все параметры и особенности соединений, необходимо начать стадию расчетов. На этом этапе выбираются сечения, которые будет иметь каждый термостойкий кабель для бани в парилке и других помещениях. Затем подбираются параметры автоматических выключателей и розеток.

Определить сечение кабелей, из которых будет состоять электропроводка в бане из сруба или кирпичной постройке, можно только после того, как будет известна планируемая предельная нагрузка на эту самую систему. Для этого нужно изучить документацию всех электроприборов, которые планируется использовать в бане.

В документах необходимо искать параметр их мощности в ваттах и киловаттах, а затем получать совокупное значение. Подбирая сечение кабелей и предельную нагрузку на систему нужно рассчитывать с запасом в 20-25%, учитывая даже те устройства, которые использоваться будут крайне редко.

После того как предельная нагрузка на систему определена (значение должно быть представлено в ваттах) ее нужно разделить на значение напряжения в сети (представлено в вольтах). Полученное значение (в амперах) – это сила тока в сети. По данному параметру и подбирается сечение кабеля, посредством которого будет организована проводка в парной и других помещениях бани.

Выбирается сечение кабеля с упором на силу тока потому, что при несоответствии значений этих двух параметров между собой будет возникать перегрев кабеля. Последствием может стать возгорание кабеля с распространением огня по всей бане.

Подбираются параметры примерно следующим образом:

• 16 ампер – 1,5 кв.мм;
• 25 ампер – 2,5 кв. мм;
• 32 ампер – 4 кв. мм;
• 40 ампер – 6 км. мм.

При желании можно отказаться от такого соотношения. Проще всего будет на каждые 2 киловатта мощности добавлять по 1 кв. мм к сечению кабеля.

При монтаже необходимо соблюдать правила соединения кабелей: меньшее сечение к большему сечению. Если не придерживаться правила, то в местах неправильного соединения может возникнуть чрезмерный нагрев кабеля, что является прямым нарушением пожарной безопасности.

После того как были определены сечения кабелей нужно подобрать наиболее оптимальные автоматы, которые будут безопасны и рациональны в эксплуатации. Самый мощный автомат устанавливается в начале цепи для общего управления ею. Установки послабее используются на линиях цепи.

Рассчитывается мощность автомата по той же схеме, что и сечение энергокабелей. К примеру, если было вычислено значение в 20 ампер, то установка должна выдерживать не менее 25 ампер, а еще лучше – 32 ампера. Предельная нагрузка линейных автоматов выбирается в соответствии с тем, какова нагрузка самого слабого из подключаемых к линии устройств. К примеру, если линия запитывает всего одну 60-ваттную лампочку, то автомат мощностью в 25 ампер для нее просто не нужен.

В бане влажностный режим неприемлем для использования электрической сети без устройства защитного отключения (УЗО). Установка предусмотрена к использованию нормами ПУЭ. По нормам ПУЭ необходимо, чтобы достигалось значение мощности установки в 10-16 миллиампер.

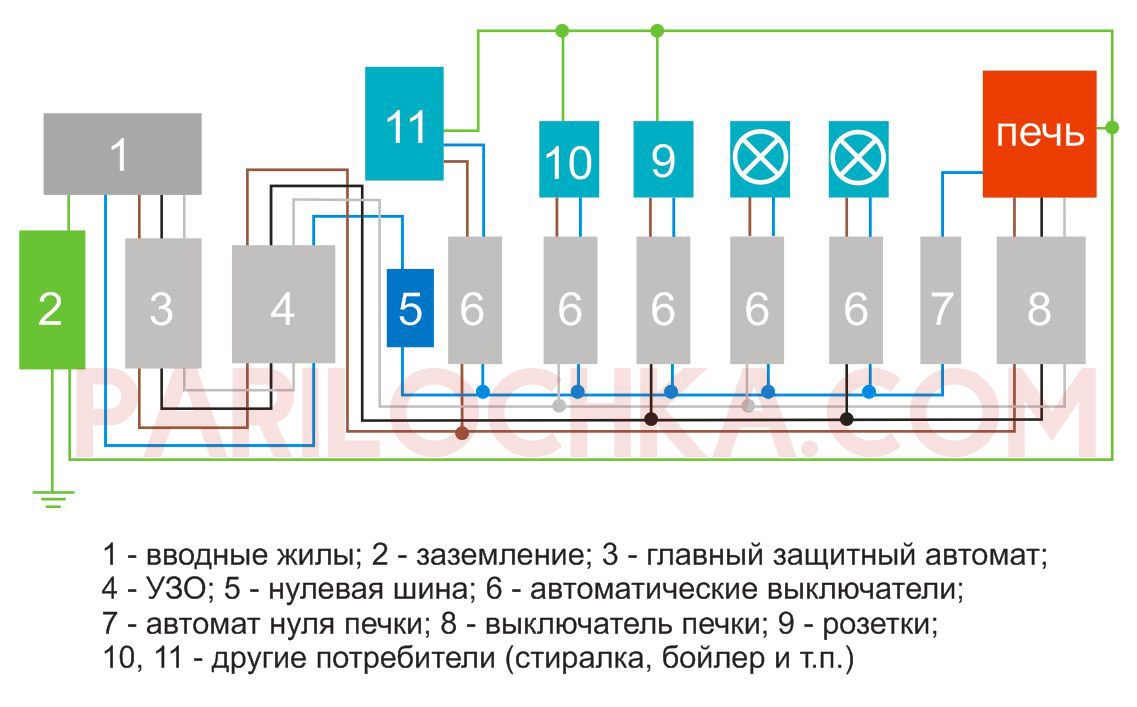

Нюансы установки распределительного щитка и способы расчета нагрузок

Распределительный щиток с автоматами и УЗО ставят в помещении с учетом обеспечения:

• беспрепятственного доступа к оборудованию;
• вентиляции и охлаждения компонентов внутри щита.

Для расчета номинала входного автомата и дополнительных предохранителей используют формулу вида I=P/U, где:

• I — ток в цепи;
• P — мощность нагрузки;
• U — напряжение.

Устройство защитного отключения

Для защиты человека от поражения током применяют УЗО с порогом срабатывания 10-30 мА, которые устанавливают на каждый автомат (для снижения влияния токов утечки).

После вводного общего автомата монтируют противопожарное УЗО с номиналом 100 мА, которое размыкает цепь в случае повреждения изоляции или возгорания проводки.

Заземление

Рядом с баней в земле устанавливают заземляющий контур, от которого в щиток идет металлическая полоса или отдельный медный кабель сечением 10-12 мм².

Для заземления применяют стальные уголки или трубы, забитые в грунт по углам равностороннего треугольника с длиной грани 2,5 м (стержни соединены полосой сечением не менее 48 мм²). Потребители подсоединяют к шине заземления (в проводке предусматривают отдельную жилу).

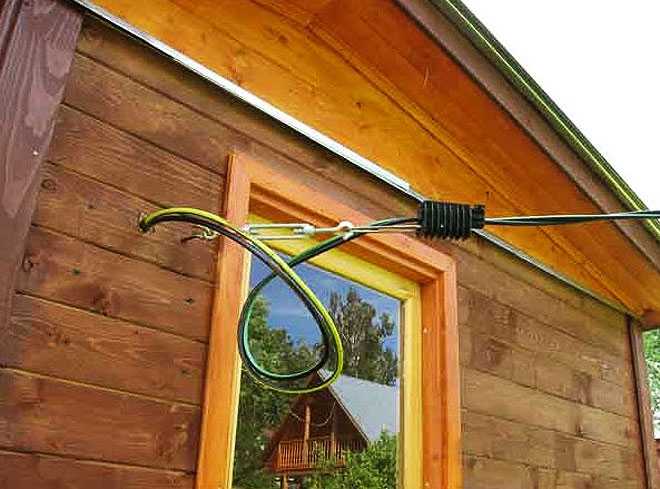

Напряжение к бане: воздушным или подземным способом?

Сложно сказать какую проводку лучше использовать, поскольку это зависит от конкретной ситуации, но чаще применяется воздушный вариант – он проще монтируется и значительно дешевле. Под землей дороже и значительно дольше, поскольку потребуется сложная подготовительная работа.

Рекомендуем различную наружную проводку доверить опытным мастерам, поскольку это очень сложная работа. Но, если – это делается самостоятельно вам поможет упрощенная инструкция как сделать проводку с помощью воздушного способа:

• Нельзя опускать кабель ниже шести метров до проезжей части;
• Расстояние до пешеходной части не менее 3,5 метра;
• Опоры необходимо ставить каждые 25 метров либо менее этого, если потребует ситуация;
• Вход кабеля в баню должен находится на высоте не менее 2,75 метра.

Рекомендуем использовать кабель типа СИП-4, обладающий сечением не меньше 16 мм2 на основе алюминиевого сердечника. Для однофазного варианта применяется версия на две жилы, а для трехфазного на четыре.

Чтобы ввести его в помещение потребуется металлическая втулка, но в бане нельзя использовать подобный кабель. Далее придется применить провод на основе медного стрежня.

Но можно подвести кабель с помощью подземного способа. Для этого придется опираться на кабель ВБбШв, его еще называют проводом, обладающим броней, поскольку он снабжен стальным типом защиты для полимерной оболочки. Он обладает четырьмя медными жилами на основе сечения в 10 мм2.

Как использовать этот способ:

• Прорывается траншея с глубиной не менее 0,7 метра. В нее добавляется около 10 см песочного настила;
• Провода укладываются волнообразным способом. Потом покрываются дополнительным слоем песка на основе 10 см;
• Это покрывается грунтом, добавляется специальная сетка для блокирования доступа к проводке;
• Для ввода в баню применяется стальная втулка;
• Чтобы подключиться к распределительному щитку необходимо освободить провод от защитной оболочки;
• Создается качественное заземление и потребуется установка громоотвода.

Использование светильников в парилке бани

• Во влажных помещениях разрешается использовать двенадцати-вольтовые галогенные лампочки.
• Напряжение 12 В создает понижающий трансформатор, который ставят за пределами парилки. Главное условие — расположите прибор подальше от влаги и пара.
• Используйте в парилке термостойкие провода, например, SILFEX Sif S=0,25-185 мм2, одножильный с силиконовой изоляцией.
• Провод в парной крепите на расстоянии не менее 0,8 м от дымохода и печи.
• Плафон светильника выбирайте стеклянный, корпус — металлический. После монтажа обязательно его заземлите.
• В светильниках не допускаются пластиковые элементы, они могут оплавиться.
• Светильники устанавливайте на стенах, ведь под потолком держится высокая температура.
• В парной в целях безопасности не ставят лампы дневного света.
• Светильники покупайте герметичные и влагозащищенные.
• Лучшим вариантом считается полное отсутствие электрического оборудования в парилке. Освещение можно организовать извне, например, поставив стеклянные двери в парилке.

В предбаннике и комнате отдыха разрешена установка светильников мощностью до 75 Вт и классом защиты не менее IP-44.

Какой тип проводки выбрать

Существует несколько способов укладки кабеля. Можно назвать следующие:

• скрытая проводка;
• открытая.

Чаще всего баню делают из бруса и досок, а эти материалы легко воспламеняются, если возникнет искра.

Владельцы дачных участков стараются проложить проводку так, чтобы ее не было видно. Но требования безопасности жесткие, поэтому лучше всего пробросить кабель по стенам. Такая проводка называется открытой.

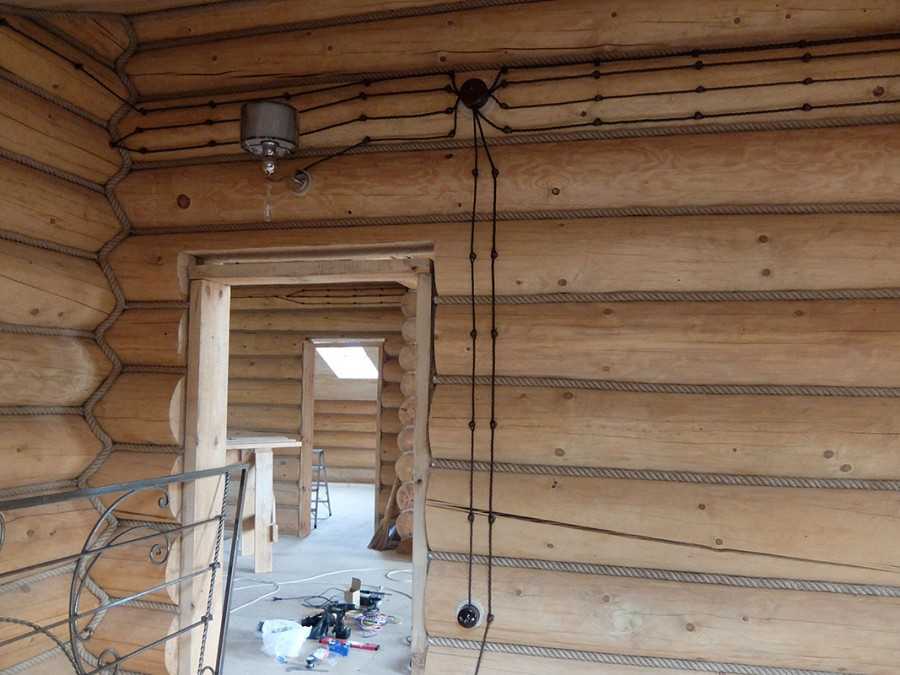

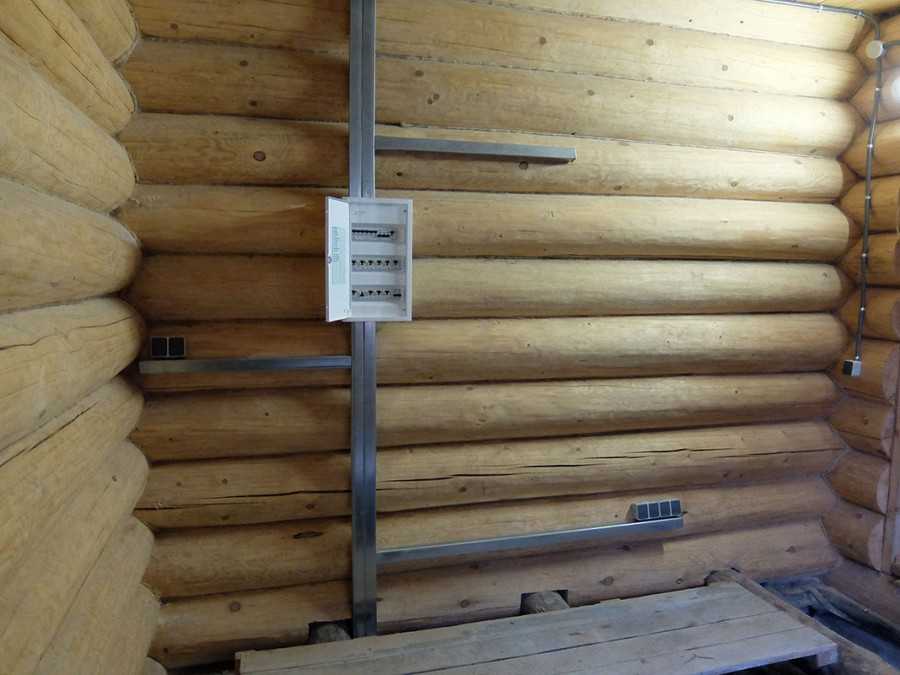

Монтаж проводки открытым способом хорош тем, что процесс обслуживания и ремонта будет легким. Не придется снимать обшивку, поэтому при повреждении место поломки можно найти очень быстро. Использование специальных кабель-каналов сведет к минимуму риск возгорания древесины, ведь для производства кабель-канала используется негорючий материал.

В продаже есть разные изделия, они различаются по цвету. Чаще всего покупают светло-коричневые кабель-каналы, для устройства проводки можно использовать белые и коричневые изделия. Для того чтобы повысить уровень безопасности при эксплуатации электричества, кабель-каналы нужно заполнить максимум на 60%.

В этом случае элементы проводки сильно не нагреваются. Конструкцию нельзя заполнять на 100%, ведь в этом случае невозможно будет отвести лишнее тепло. Именно это становится одной из самых распространенных причин возникновения пожара.

Возможно создание закрытой проводки. В этом случае все коммуникации будут находиться под обшивкой из древесины. Такую проводку в бане своими руками можно сделать только в том случае, если кабель будет помещен в гофрированную трубу. Но открытый способ все равно остается самым безопасным.

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Оценок 0

Советы профессионалов

Рекомендуют обращать внимание на такие моменты:

• Часто допускаемая ошибка ‒ установка в парной не встроенного регулятора к электронагревателю. Исправить ее можно, установив ограничитель, который будет автоматически отключать оборудование от сети при достижении отметки в 140 градусов.
• В парной и душевой не должно быть каких-либо соединений из нескольких кусков кабелей, скрученных между собой. Любое нарушение в изоляции ‒ это риск внезапного замыкания проводки и возгорания.
• Для экономии владельцы часто укладывают кабель прямо над печью. Это запрещено техникой пожарной безопасности. Каким бы термостойким не оказался кабель при постоянном действии высокой температуры всегда есть риск деформации и возгорания.
• Когда автоматов много ‒ это небезопасно. Многие мастера уверяют хозяев, что чем больше будет установлено в бане автоматов под каждое оборудование, тем ниже риск перегрузки сети. Но практика показывает обратное. Малейшее некачественное соединение станет причиной короткого замыкания – достаточно закрепить один автомат на входе, который при превышении допустимой нагрузки отключит питание.

Прокладывать электрический кабель ‒ ответственный этап строительства бани. Попытка взяться за монтаж без знаний и опыта грозит печальными последствиями вплоть до пожара. Здесь не стоит экономить на материале. За советом и разрешением лучше сразу обратиться в ответственную службу. Поручить монтажные работы стоит электрикам или выполнить их самому, но под их руководством.

Требования ПУЭ

Монтаж проводки выполняют в соответствии с требованиями ПУЭ 7 (актуальной на сегодня редакции правил устройства электроустановок). Кроме того, должны соблюдаться нормы ГОСТ Р 50571.12-96 (раздел, касающийся помещений, где расположены нагреватели для саун).

Используется скрытый или открытый способ прокладки проводов. Эти понятия не следует путать со скрытым и открытым монтажом, когда провода размещают или под обшивкой, или над ней. В данном случае имеется в виду прокладка кабеля в штробе бетонной или кирпичной стены, или на поверхности несущей плоскости с соблюдением заданных условий.

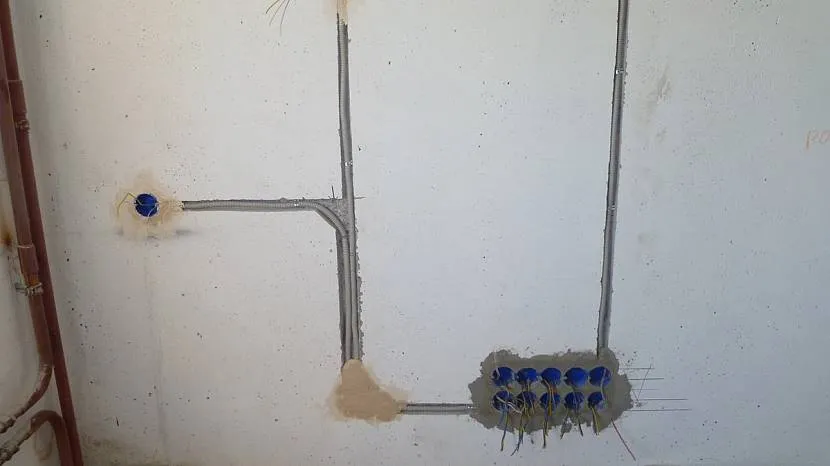

Проводка, установленная в штробе, безопасна и надёжнаИсточник kromvel.net

Все требования, которым должна соответствовать электропроводка в бане и парилке, подробно изложены в ПУЭ и ГОСТ. Основные положения:

• Обеспечить всем проводам негорючую защиту. Обычно для этого используют металлическую трубу (гибкий шланг). Требование обусловлено наличием влаги и конденсата, а также пожароопасностью стен или обшивки бани.
• Для отсечки провода от стены из горючего материала (древесины или обшивки из горючего материала) используют негорючую подкладку. Чаще всего, устанавливают металлическую полосу, ширина которой на 20 мм больше диаметра кабеля (по 100 с обеих сторон).
• Электрощит должен быть оснащён УЗО с током срабатывания не более 30 мА (ток неотпускания). Рекомендуемым значением является 10 мА.
• Не следует устанавливать выключатели и розетки в парилке или помывочном отделении. Класс их защиты должен быть не менее IP-44 (с защитными крышками), а для светильников необходим класс защиты IP-54.
• Рекомендуется выбирать специальный кабель для сауны, термостойкий, с двойной изоляцией и тремя медными жилами (фаза, рабочий ноль и заземляющий провод).

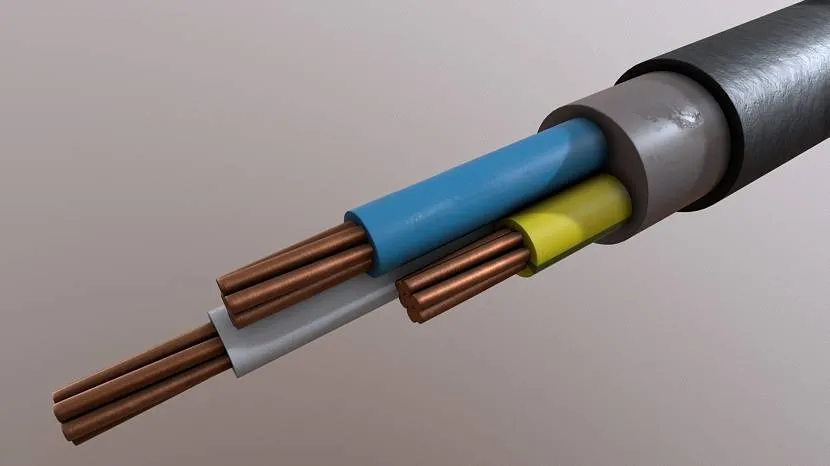

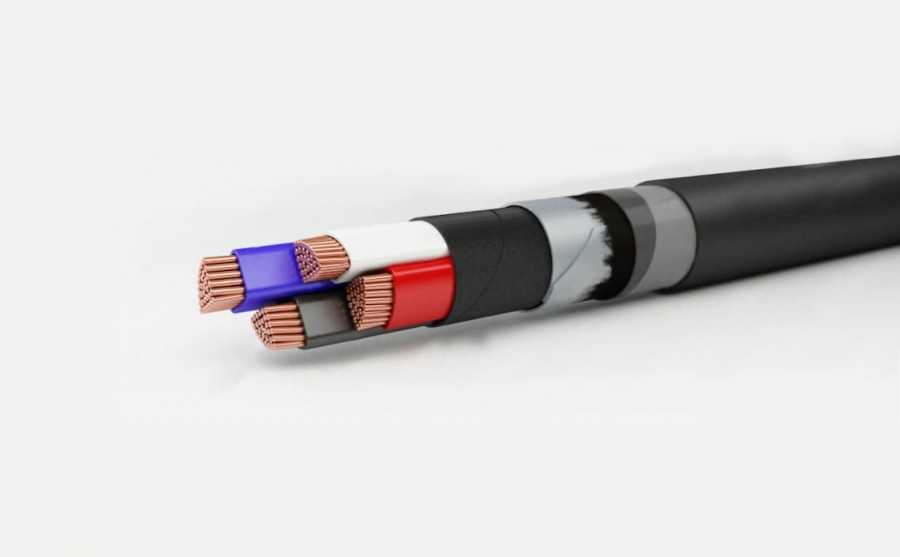

Кабель марки ВВГнг-LS, оптимальный вариант для монтажа электрики в банеИсточник media.sketchfab.com

• Прокладка кабеля над печью запрещена. Проход сквозь стену делается в металлической гильзе. Все соединения клеммные, обжимные или сварные.
• Необходимо организовать заземление. Кроме этого, настоятельно рекомендуется сделать молниезащиту.

Это лишь базовые правила, действительные для всех видов банных помещений. Перед началом монтажа электропроводки следует уточнить, насколько имеющийся план работ соответствует действующим требованиям и исправить обнаруженные ошибки.

На что обратить внимание

Начинать работу нужно с подготовки проекта. Монтаж кабеля в бане должен строго соответствовать схеме. Провод при прокладке необходимо располагать или вертикально, или горизонтально. Перегибать кабель нельзя, запрещено его перекручивать.

Чтобы не испортить внешний вид помещения, проводку пробрасывают в незаметных местах. При монтаже кабеля следует избегать трубы из металла, углы, отопительные приборы. Не стоит пробрасывать проводку перед проемами дверей

Какой бы тип проводки ни был выбран, стоит уделить особое внимание качеству изоляции

Как сделать электропроводку в бане? Подвести кабель можно двумя способами:

• по воздуху;
• под землей.

Выбрать наиболее подходящий вариант можно, оценив то, на каком расстоянии находится баня от распределительного щита. Выбрать способ подведения кабеля нужно еще на стадии подготовки к строительству. Каждый вариант имеет свои достоинства, но есть и ряд недостатков, которые следует учесть.

Необходимо учитывать нормы безопасности. Выключатели и розетки делают в 90 см от пола (это минимальное расстояние). Нужно учесть и класс защиты, он должен быть не ниже IP-44. Для светильников, устанавливаемых в бане, класс защиты составляет IP-54.

При проектировании схемы важно обращать внимание на длину провода, она должна идти до прибора по кратчайшему пути. Строго запрещено размещать кабель под печкой

Проводка в помещениях со стандартным температурным режимом

Для помещений с нормальной влажностью и температурой используют кабели следующих марок:

• ВВГ – кабель, имеющий от 1 до 4 токопроводящих однопроволочных (цельных) жил сечением 1,5-50 мм2. Изоляция жил и внешняя оболочка такого кабеля выполнены из прочного ПВХ пластиката.
• АВВГ – кабель с цельными токопроводящими жилами из алюминия, изоляцией и оболочкой из поливинилхлоридного (ПВХ) пластиката.
• ПВС – гибкие установочные провода с ПВХ изоляцией и 2-5 токопроводящими многопроволочными жилами сечением от 0,5 до 25 мм2.

 Марка и площадь поперечного сечения жил кабеля подбираются с учетом вида подключаемой нагрузки:

• Розетки подключают при помощи 2-3 жильных кабелей марок ВВГ и АВВГ с сечением жил 2,5-3 мм2;
• Для подключения светильников применяют 2-3 жильные гибкие установочные провода марки ПВС с сечением жил от 0,75 до 1,5 мм2.

Прокладка проводки в таких помещениях допускается как скрытым (внутри стен, под слоем штукатурки или отделки), так и открытым способом (по стене), с обязательной укладкой в гофру или кабель-канал. Укладка проводки на стены недопустима –при сильном ее нагрева возможно воспламенение деревянных конструкций.

На заметку. При использовании кабелей ВВГ с медными цельными однопроволочными жилами предпочтение отдают разновидностям, имеющим изоляцию, препятствующую горению (ВВГнг), не выделяющую при плавлении едкий дым (ВВГнг-LS).

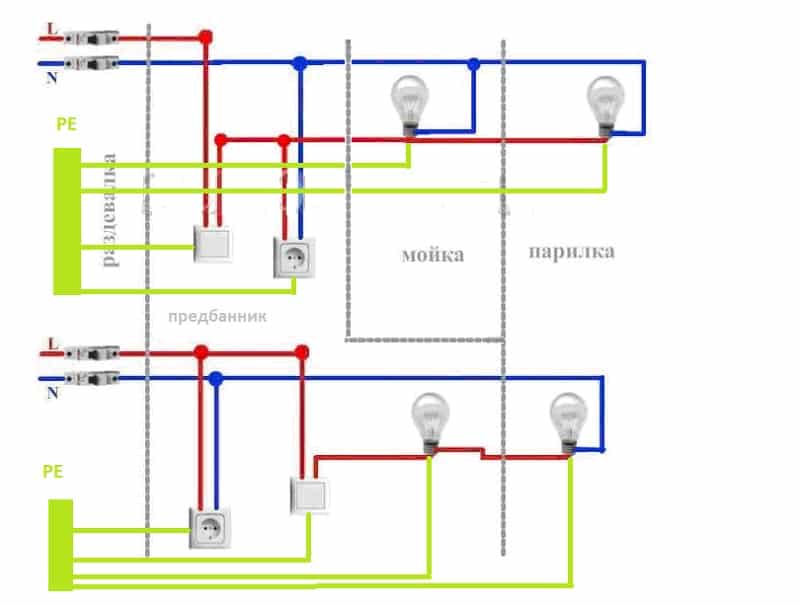

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т.д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

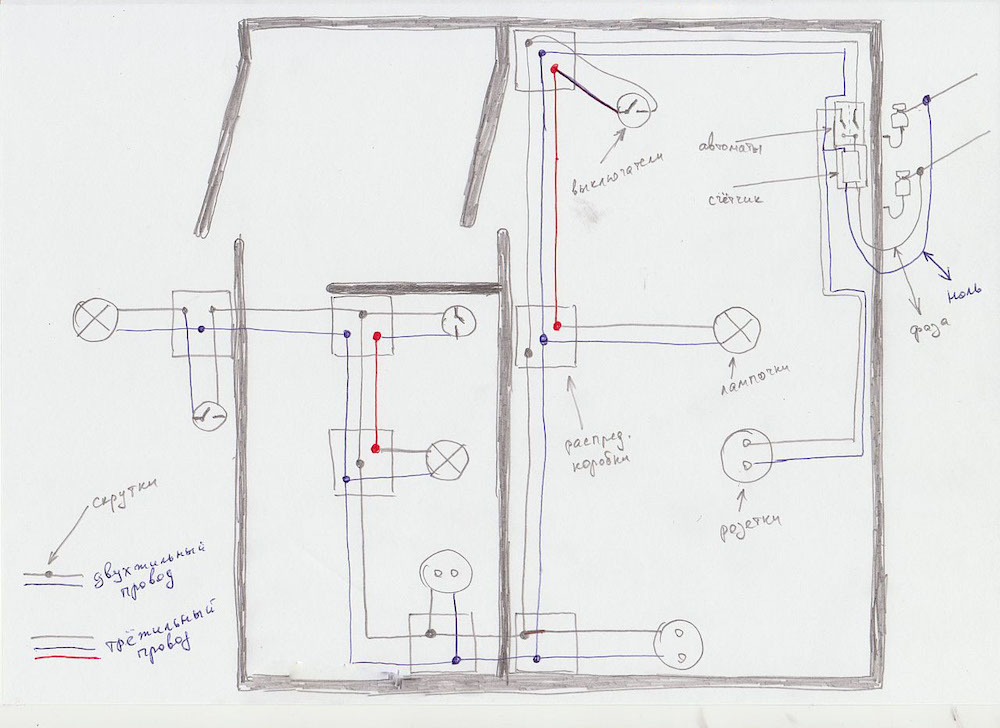

Рисунок 1: простая схема проводки в бане

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Монтаж электропроводки (пошаговая инструкция)

Ввод электропитания осуществляется кабелем, сечение которого должно быть рассчитано исходя из максимально возможного потребления электроэнергии всеми существующими нагрузками при одновременном их включении Питание в распределительном щитке раздаётся сверху вниз, то есть ввод, всегда делается сверху.

• Питание подаётся на вводной дифференциальный автомат. После которого, питание подаётся на отдельные автоматы для каждой из комнат (если таковые имеются). Стандартно, электроэнергия должна проходить по всем элементам щитка сверху вниз.
• Устанавливать розетки непосредственно в парилке нельзя! Выключатели тоже следует по возможности вынести за пределы парилки.
• Если в составе оборудования бани есть электроприборы для питания которых используется пониженное напряжение, то понижающие трансформаторы для их питания монтируют также за пределами парилки и моечной комнаты.

Подключение электрокаменки

Для подключения электрокаменки вам понадобится трёхфазный автоматический выключатель и магнитный пускатель. Автомат – это защита от коротких замыканий и перенапряжений, пускатель способствует автоматическому управлению отоплением.

Для её подключения остановите свой выбор на кабеле марки РКГМ или ПВКВ, все они термостойкие. В этом случае не используются розетки, каменка подключается кабелем прямо со щитка.

Важно правильно установить датчик влажности и температуры, он должен располагаться над входной дверью в парилку, а щит управления вообще лучше вынести в соседнее помещение. Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания

Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания.

Наглядно общие принципы электрификации бани на видео:

В принципе сделать проводку в бане своими руками можно, но всё же не пренебрегайте специалистами в этом деле. Если не приглашаете их для монтажа, то хотя бы консультируйтесь по любому спорному вопросу. Помните, что это гарантия вашей безопасности.

Предварительная подготовка

Ознакомиться с Правилами устройства электроустановок (ПУЭ). На территории России действует 7-е издание этого документа.

В этих Правилах, в разделе 7, вы найдете четкие требования к установке электропроводки и электроприборов в помещениях с повышенной влажностью и температурой.

Начертить схему электропроводки в бане и определиться, где и какое оборудование будет установлено в бане, где и какие будут установлены светильники, розетки, выключатели, какие провода и сколько их в метраже вам понадобится для уличной и внутренней проводки. От количества электрооборудования и осветительных приборов зависит выбор сечения проводов. Научиться правильно рассчитать мощность (нагрузку), которую будет нести ваша электросеть в бане, определиться с оптимальной освещенностью помещения.

Изучить вопрос заземления отдельно стоящего строения а также, обладать информацией о местной электросети, поскольку наши сети ранее не предусматривали заземление в каждом отдельном доме.

Требования к прокладке электропроводки в бане

• Все кабели прокладываются только в строго горизонтальном либо вертикальном направлениях.
• Углы поворотов проводов прокладываются только под прямым углом (90 градусов).
• Горизонтальная линия проводки может располагаться не ближе, чем 10—20 см от потолка и должна проходить параллельно ему.
• Расстояние проводов от дверей должно быть более 10 см. То же самое касается переключателей возле окна.
• От металлических предметов, батарей провода должны прокладываться на расстоянии не ближе, чем 50 см.
• Переключатели могут быть расположены на высоте до 1 метра от поверхности пола.

Также следует учитывать, что розетки по евростандарту располагают на расстоянии 30 см от уровня пола,  от двери душевой кабины розетки и выключатели могут располагаться не ближе, чем 60 см, разводка кабелей от распределительного щита производится цельным куском кабеля.

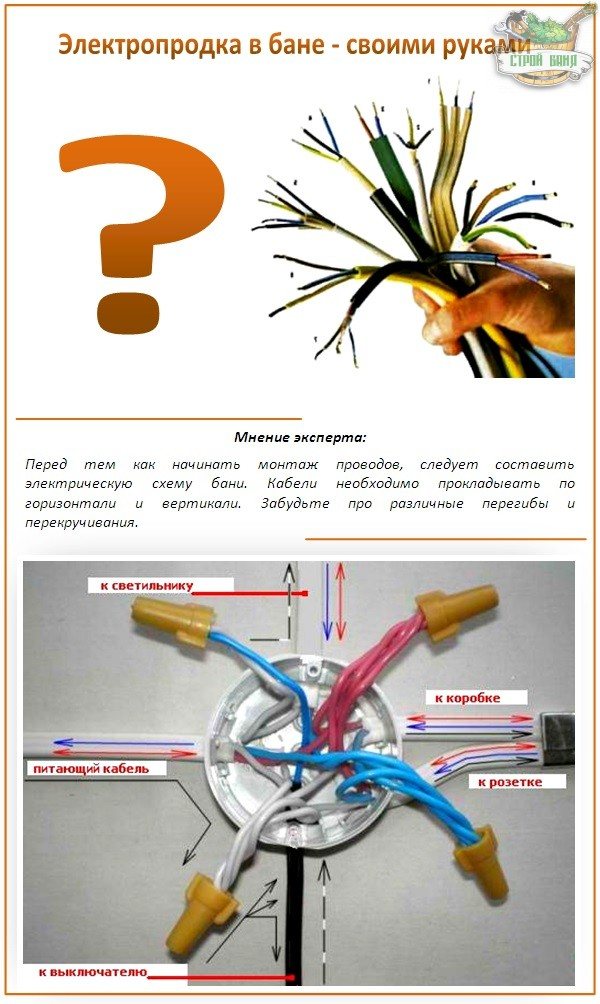

Проводку можно соединять только в соединительной (распаечной) коробке, которая имеет высокую степень защиты от влаги и пыли. Электрический щиток монтируется максимально близко к входу подводящего кабеля.

Запрещено

• Прокладывать провода напротив дверных проходов и в углах стен.
• На один переключатель подключать более двух светильников.
• Не допускается никаких сгибов и перекручивания проводов.
• Не допускаются скрутки проводов — соединения проводов могут быть только с помощью спайки, сварки, винтовых или болтовых сжимов и клемм.
• Прятать и скрывать распределительные (соединительные) коробки.
• И еще несколько предварительных рекомендаций:
• Перед началом монтажа прорисуйте на стенах карандашом основные трассы проведения кабелей (по уровню) и обозначьте точки оборудования, светильников, выключателей, розеток.

Схему электрической сети сохраните на бумажном носителе на случай, если придется делать ремонтные работы в будущем.

Схема электропроводки в бане: главное – безопасность!

К слову, то, что все приборы и щит располагаться должно только в идеально защищенном от влаги помещении, продиктовано не только пожаробезопасностью – в условиях повышенной влажности все это быстро выходит из строя из-за коррозии. Причем даже пластиковые изделия – ведь внутри их все равно есть детали из металла. А вот что касается современной душевой кабины, которая оборудована встроенным нагревом воды – переживать не стоит. Благодаря тому, что производитель изначально заботится о защите, ставить ее можно и в моечной.

Что касается светильников, то их корпус должен быть металлическим, а плафон – из стекла. Устанавливать их желательно только на стенах, т.к. под потолок как раз и уходит весь жар, и температура там не малая.

Итак, трансформатор, к которому нужно проводить питающее напряжение, должен быть рассчитан на 220 вольт и установлен в абсолютно сухом месте. В парилку и моечную можно проводить сквозь стену только 12 вольт – и там не может быть никаких розеток. Хотя официально допускаются требованиями ПУЭ (для опасных помещений, как баня) в парилке и напряжение в 42 вольт – когда ставятся лампочки в 36 вольт.

Если в бане планируется быть стиральная машина, то ставить ее однозначно нужно будет только в сухом помещении – как и делать там для нее розетку

В нагревательный бак делать следует отдельный провод – это важно

Вокруг самой бани крайне желательно проложить контур заземления, а в щитке – установить дифференциальный автомат либо УЗО утечку не более, чем 30 мА. Если все это по каким-то причинам невозможно сделать в вашей парной – тогда обязательно в щитке предбанника устанавливается Т-220/12.

Если нужно установить датчики к электрокаменке, то только низковольтные, на расстоянии в 1 метр от пола – и на самой дальней от каменке стене. Щит управления ими крепить нужно однозначно за пределами парилки. Сама электрокаменка, к слову, всегда устанавливается без розеток – прямым кабелем до щита, который висит вне парилки.

Розетки, выключатели и другие приборы

В парной комнате лучше не устанавливать розетки и выключатели. Размещать их следует в комнате для отдыха или предбаннике. Их установка должна осуществляться на высоте в 80 сантиметров. Устройство розеток и выключателей должно быть надежно защищено от попадания влаги или брызг. Проводка в бае должна проходить только по самому короткому пути.

После окончания монтажа вам необходимо будет проверить наличие изоляции в проводах. Температура в парной может достигать ста градусов. Именно поэтому в этом помещении лучше ограничить длину проводки или вообще ее исключить.

https://youtube.com/watch?v=U5JbDSRJe0A

Подробная инструкция по монтажу электропроводки в бане своими руками

Для проведения монтажных работ потребуются:

• электрическая дрель;
• кусачки и инструмент для удаления изоляции;
• рулетка и линейка;
• строительный уровень;
• тестовый прибор для проверки правильности подсоединения;
• комплект отверток.

Согласно нормативам проводка устанавливается открытым способом, но в каркасных строениях владельцы пропускают кабели под вагонкой, улучшая внешний вид помещения.

Проводку крепят открыто или в толщине теплоизоляции, но подобная методика не рекомендуется, поскольку не позволяет проводить периодическую ревизию электрики и увеличивает риск возникновения пожара.

Внутренняя разводка

Алгоритм действий:

1. Подвести магистральный кабель к щитку, установленному внутри помещения.
2. Установить в коробку пакетный переключатель с предохранителем (номинал необходимо рассчитать в соответствии с мощностью потребителей).
3. Смонтировать отдельные автоматы для отделений бани либо сауны (некоторые владельцы обходятся общим пакетным выключателем).

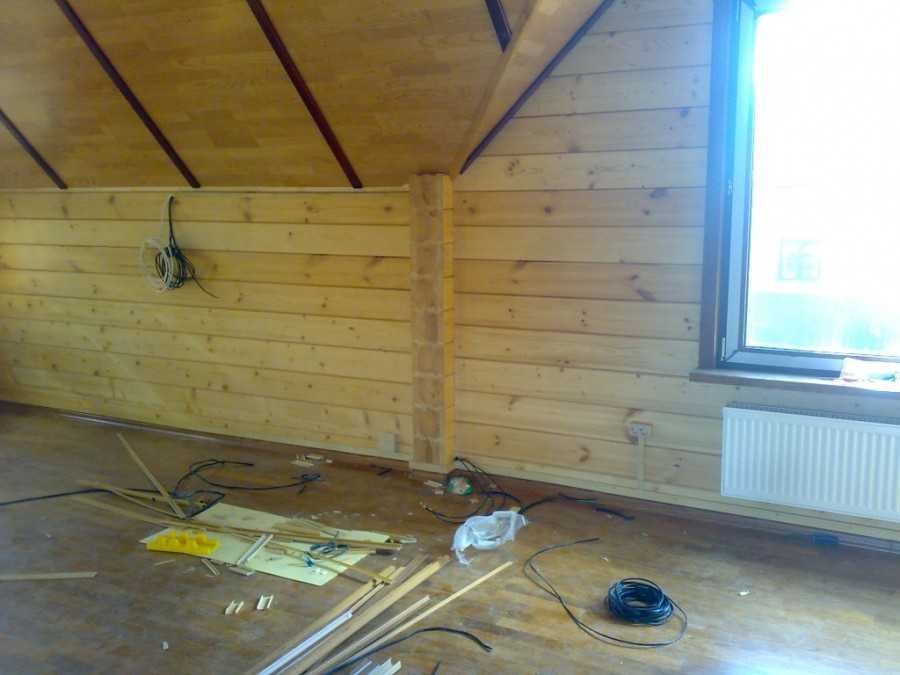

4. Разметить на стенах линии прокладки кабель-каналов и зафиксировать пластиковые элементы.
5. Установить в предбаннике кабель ВВГ, идущий к распределительным коробкам и розеткам.
6. Просверлить стену между моечной и парилкой, вставить защитную гильзу и ввести термостойкий провод, проложенный от распаечной коробки в предбаннике.
7. Подсоединить шнур к плафону освещения (разводка кабелей в парилке не производится).
8. Вывести кабели к дополнительному оборудованию (например, некоторые владельцы устанавливают в предбаннике стиральную машину или проточный водонагреватель).

Подключение электрофурнитуры

Выключатели или розетки крепят на поверхность стены на высоте 950 мм от поверхности пола, оборудование должно оснащаться корпусами с защитой от проникновения влаги и пыли (стандарт не ниже IP44).

Изделия выдерживают попадание капель воды под любым углом, но монтаж узлов допускается только в предбаннике или раздевалке. В моечном отделении на поверхности контактов конденсируется влага, приводящая к короткому замыканию.

Рекомендации и советы профессионалов

Для установки кабелей в сухих помещениях можно использовать пластиковые короба, а во влажных рекомендуется применять трубы из полимерных материалов.

На этикетках наносят дополнительную информацию о назначении провода (например, для освещения или подключения нагревателя). Через клавишные выключатели должна проходить жила фазы, что позволяет безопасно менять лампы накаливания в плафонах.

По стандарту включение света должно происходить при установке тумблера в верхнее положение. Переходные гильзы в стенах необходимо заполнить негорючим материалом, снижающим риск пожара при повреждении проводки.

Для защиты плафонов от попадания влаги входной кабель закручивают петлей для стока конденсата. Подключение главного автомата производят после сборки проводки и проверки цепей тестовым прибором на замыкание.

Воздушный ввод

Этот вариант считается более дешёвым в плане материальных и физических затрат. Одно то, что не нужно рыть глубокую траншею, уже экономит силы, деньги и время.

Вам понадобится натянуть провод или кабель от домостроения до бани. Сразу хотелось бы предупредить, если дом расположен в одной части участка, а баня совсем в противоположном, то, скорее всего, такой вариант будет не рациональным из-за большого расстояния между ними. Провод будет подвергаться очень большим механическим нагрузкам и может разрываться под собственным весом. Не станете же вы монтировать ещё несколько дополнительных опор, это накладно и не слишком красиво для территории.

Если расстояние между домом и баней менее 20 м, то воздушный ввод вполне приемлем. В этом случае алгоритм работ будет выглядеть следующим образом:

1. В стенах дома и бани просверлите отверстия по диаметру кабеля. В них необходимо будет вмонтировать кусок металлической трубы или специальной пластиковой гофры.
2. Рядом с просверленными отверстиями установите кронштейны, на которых закрепите изоляторы.
3. Между этими двумя изоляторами натяните стальной трос.
4. К тросу при помощи пластиковых или металлических хомутов закрепите кабель. Заведите его в подготовленные отверстия. И теперь останется его подключить. В распределительном щитке, находящемся в доме, надо установить отдельный автомат для бани, к его выходящим контактам и следует подсоединить этот кабель. В банном распредщитке кабель подсоединяется к вводному общему автомату.

Как видите, электромонтаж воздушного ввода не сложный, но надо будет учесть некоторые нюансы:

• Места, где кабель выходит из дома и входит в баню, следует герметизировать. После того, как затяните его в трубы, всё оставшееся пространство заделайте монтажной пеной либо утрамбуйте минеральной негорючей ватой.
• Обеспечьте достаточную натяжку стального троса.

• На пути прохождения кабеля не должно быть никаких других подсобных строений, высоких кустов или деревьев.
• Расстояние от земли до проводника должно быть больше 3,5 м.
• Не натягивайте кабель слишком сильно, это не струна, крепите его к стальному тросу свободно.

Самый лучший вариант – использовать для воздушного ввода провод с маркировкой СИП (самонесущий изолированный провод). У него есть некая конструктивная особенность, помимо токопроводящих алюминиевых жил под оболочкой имеется стальной трос.

Ещё одно преимущество СИП, его изоляционная оболочка делается из материалов, которые хорошо выдерживают атмосферные осадки и солнечные лучи.

Не исключён вариант, что воздушный ввод на баню будет монтироваться от магистральной линии электропередачи. Это может быть в том случае, когда банное помещение расположено поблизости такой линии и целесообразнее тянуть ввод от неё, чем от дома. Для этого потребуется специальное разрешение и проект от энергоснабжающей организации, а также установка прибора учёта электроэнергии в банном распредщитке.
