Это важно знать: главные характеристики
Ключевых характеристик у электрокотла две: мощность и вид нагревательного элемента. Почему так важна мощность?
Если ее будет недостаточно, то аппарат либо не сможет поддерживать желаемую температуру, либо будет работать беспрерывно. Для того чтобы избежать проблем, нужно выбирать электрический котел исходя из следующих данных.
Для обогрева 10 кв. м. площади, с высотой потолка менее трех метров, требуется 1 кВт энергии. Если в помещении плохая теплоизоляция лучше иметь пару кВт в запасе.
Вид нагревательного элемента также важен. В квартире, где вид теплоносителя неважен, устанавливают дешевые электрические котлы с ТЭНом. Но для помещений с низкой теплоизоляцией такой вариант не подходит. Здесь потребуется индуктивная модель, которая способна работать с антифризом.
Как выбрать котел
Чтобы выбрать правильно себе в дом электрический котел, особыми познаниями в теплотехнике обладать не надо. Мощность его подбирается исходя из 1 кВт на 10 квадратов площади коттеджа. Плюс про запас надо еще добавить 10–20%. Резерв надо оставлять всегда. Даже ондулин или шифер на кровлю и те берутся с небольшим запасом на обрезки.
Главный момент в выборе и монтаже рассматриваемого котла – это наличие электрических мощностей. В большинстве случаев требуется порядка 8–10 кВт. И обычно частное жилье изначально подключено к сетям, которые рассчитаны на подобное электропотребление.
Делайте правильный выбор
Но для более мощных водонагревателей существующего питания может и не хватить. А с получением дополнительных мощностей у энергетиков могут возникнуть сильные проблемы. Причем если это и возможно, то обойдется в немалую сумму. Ходить по государственным инстанциям за разрешениями здесь не придется, но добиться получения техусловий у энергетической ресурсоснабжающей компании зачастую бывает проблематично.
Отопление частного дома за счет электричества рекомендуется организовывать, только когда коттедж небольшой или магистрального газа рядом нет. В этих случаях такой вариант является наиболее оптимальным. В остальных ситуациях электрокотел подходит лишь в качестве дополнительного источника тепла. Электроэнергии он потребляет много, счета от энергетиков будут большими. Лучше всего такое оборудование ставить только для кратковременного или вспомогательного подогрева воды.
https://youtube.com/watch?v=asmWZcnzsUs
Электродные котлы
У этих устройств, между корпусом (катодом) и внутренним элементом (анодом) есть проводник-теплоноситель (электролит). При включении котла в электросеть, ионы электролита начинают перемещаться между катодом и анодом. Частицы 50 раз в секунду меняют направление движения, в результате чего теплоноситель быстро нагревается. При правильном составе электролита котёл работает с высоким КПД.
Включить такой прибор в контур отопления можно самостоятельно. Но подключать его к сети может только квалифицированный специалист. Не смотря на то, что устройство можно врезать в контур отопления в самых стеснённых условиях, его сложно назвать компактным – для монтажа циркуляционного насоса, блока управления, расширительного бака, защитных и контрольных приборов, надо много места. Есть ограничения по протяжённости системы; нельзя использовать в контуре ГВС.
7. Котерм модели «Дачник М» – за 8 990 и 10 999 рублей
«Дачник М» – прибор проточного типа с 2-мя или 4-мя патрубками. Предназначен для работы в замкнутых контурах СО с естественной или принудительной циркуляцией теплоносителя.В числе преимуществ – размеры устройства и заявленная эффективность работы.
Вся работающая система отопления с электродным котлом всегда находится под напряжением. Поэтому пластиковые трубы обвязки и диэлектрические экраны на стальных или чугунных радиаторах обязательны. Дополняет список минусов требовательность такого котла к составу теплоносителя.

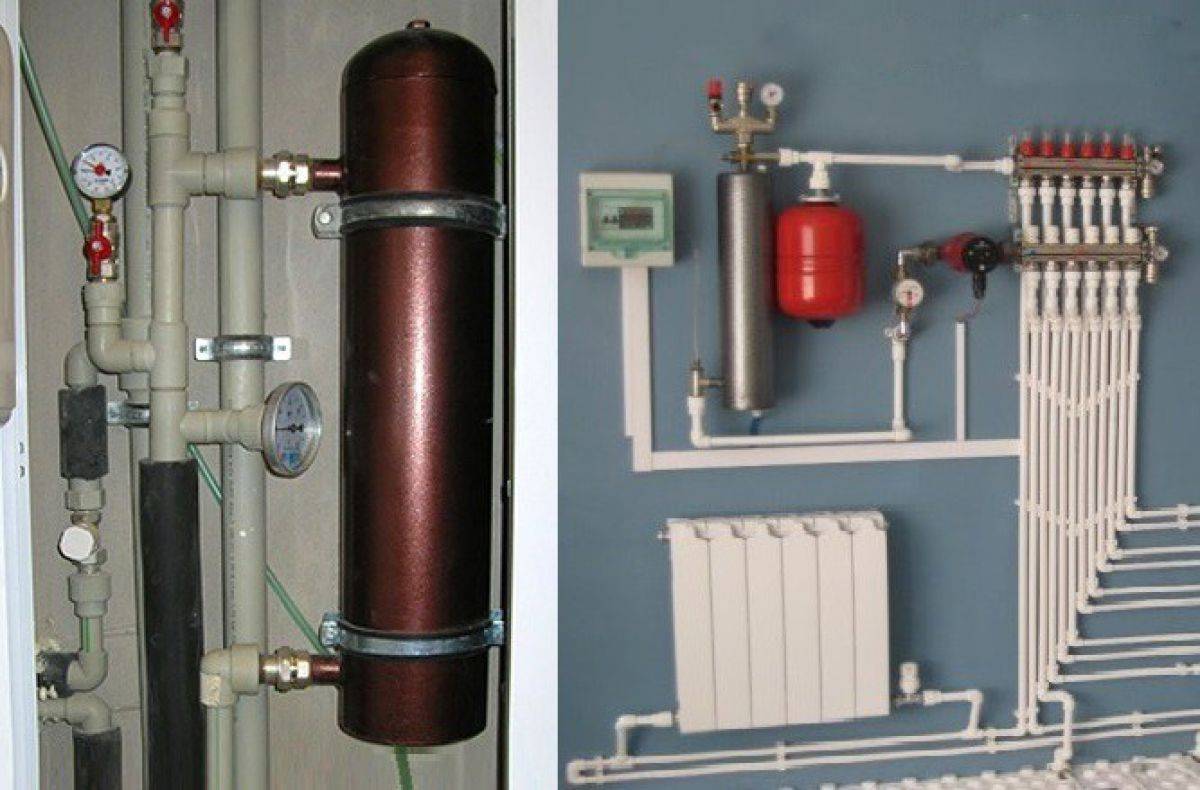

Этот котел весьма компактный. На следующей фотографии вы можете увидеть, как выглядит теплоузел с этим котлом:
Обратите внимание: контакты для заземления и нуля, которые расположены рядом на корпусе устройства, нельзя объединять. Потому что при правильно собранном наполнении электромонтажного щита, УЗО или дифавтомат сработают в момент включения «Дачника»
| Характеристика | Значение |
|---|---|
| Серийные варианты мощности, кВт | 3.5, 5 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальный водный раствор определённой электропроводности |
| Габариты (ДхШхГ), мм | 250х130х130 |
| Базовая комплектация | Блок управления, терморегулятор, кабель |
Видеоотзыв владельца о котле «Дачник М»:
8. Галан – от 3 900 до 13 200 рублей

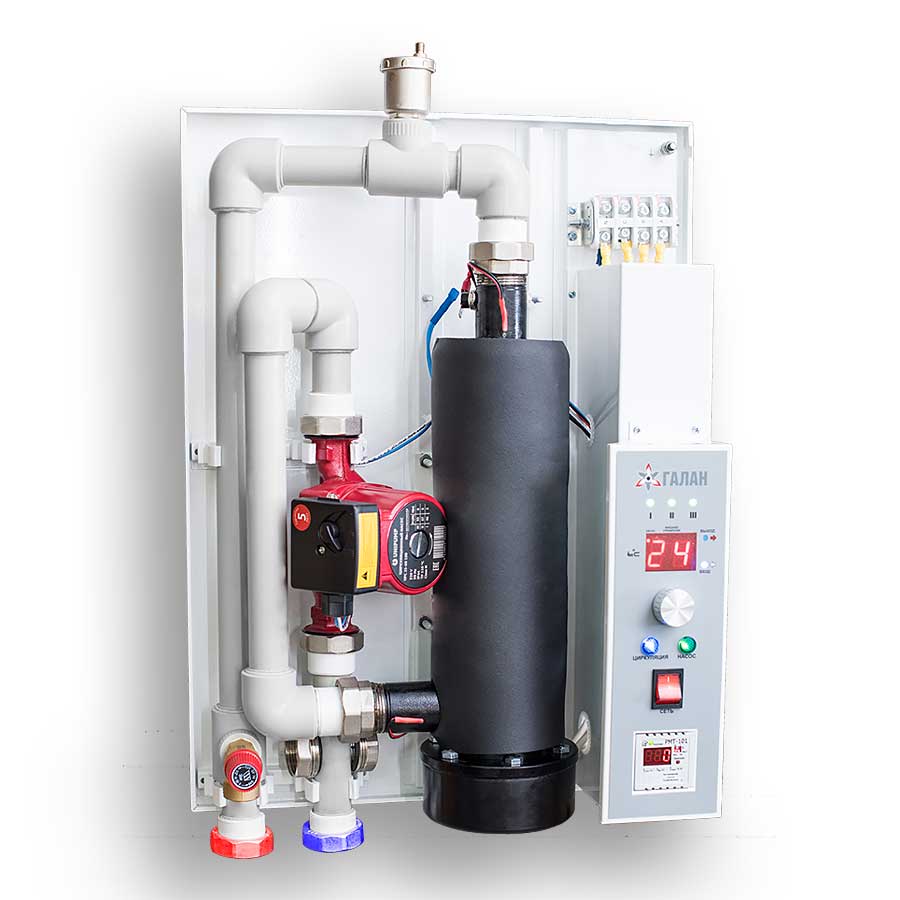

Электродные котлы Галан представлены одно- и трёхфазными моделями. Подходят только для замкнутой системы отопления в качестве основного или вспомогательного источника тепла.
Высокая скорость нагрева теплоносителя и незначительные габариты отличают ремонтопригодные котлы Галан от существующих, аналогичных по мощности, вариантов отопительного оборудования.Постоянное наблюдение за состоянием теплоносителя, низкий уровень безопасности, невозможность полноценно интегрировать системы «умного дома» – никак не способствуют формированию комфортного уровня эксплуатации.
Производитель утверждает, что при соблюдении рекомендованного уклона труб обвязки и отапливаемой площади до 50 м², можно обойтись без установки циркуляционного насоса. Хотя на практике, подключить насос намного проще, чем проектировать самотёчную СО.
| Характеристика | Значение |
|---|---|
| Серийные варианты мощности, кВт | 2, 3, 5, 6, 9, 15, 25, 36, 50 |
| Температура теплоносителя на выходе, 0С | 10 — 55 |
| Рекомендованный теплоноситель | Оригинальная низкозамерзающая жидкость, чистая вода с удельным сопротивлением 3-3.2 кОм |
| Длина, мм | 315 — 570 |
| Базовая комплектация | Двухканальный терморегулятор Галан «Навигатор» |
Видеоотчёт об использовании котла Галан в СО частного дома:
Чем хорош электрокотел
Изучив тонкости внутреннего строения электрического котла, пора переходить к положительным моментам его использования.
Минимальные риски использования
Электрические аппараты обладают высокой степенью безопасности. Такой котел не обожжет пользователя пламенем, не ударит током. Он не выжигает кислород в помещении, не выделяет угарный газ. В целом никак не влияет на здоровье человека.
Фото 1. Электрический котел модели ЭВП-6м, 11 кг, 220 В, производитель – «Stanless».
Отсутствие шума
Самой шумной частью электрокотла является циркуляционный насос. Но и он способен «выдавать» лишь менее 50 дБ. Это значит, что даже ночью аппарат не потревожит хозяина, спящего в одном с ним помещении.
Не только отопление, но и ГВС
Электрокотлы также производятся в двухконтурном исполнении. Что позволит пользователю не только отапливать помещение, но и организовать собственное горячее водоснабжение. Причем простота управления электрическим котлом допускает отключение неиспользуемого контура в теплое время года. Значит, электрический котел можно использовать как автономную систему ГВС, без лишних затрат энергии.
Без топлива
Электрическим котлам, в отличие от газовых и твердотопливных, не нужно дополнительное пространство для хранения топлива.
Нет необходимости оборудовать специальную комнату для электрокотла и поддерживать в ней определенные условия, для хранения баллонов со сжиженным газом, или угля.
Забота об окружающей среде
Газовые и твердотопливные котлы в процессе работы выбрасывают в атмосферу продукты горения. Электрические аппараты напрочь лишены этого недостатка. Они в процессе работы лишь переводят один вид энергии в другой без выделения вредных веществ.
Принцип действия
Принцип работы электрического котла разных типов имеет главное сходство – он повышает температуру воды или другой жидкости. Различия в видах оборудования заключаются лишь в способе преобразования электроэнергии в теплоту.
Котел с ТЭНом
Для котельного оборудования с ТЭНами электрический ток проходит через проволоку с высоким сопротивлением (вольфрам), заставляя ее разогреваться.
Полученное тепло через засыпку из кварцевого песка и корпус нагревателя переходит к воде, движущейся внутри бака котла, далее попадая к радиаторам систем отопления либо к змеевику «теплого» пола.
Электродный котел
У электродных котлов все происходит немного иначе. К его цилиндрическому корпусу из стали подключают «нулевой» провод, внутрь по оси устанавливают металлический электрод с подсоединенной «фазой».
Внутри с помощью насоса заставляют двигаться недистиллированную воду из отопления, которая является проводником с определенным электрическим сопротивлением. Т.о. при пропускании через эту жидкость электричества она будет нагреваться. Степень роста температуры зависит лишь продолжительности воздействия электротока и его силы.
Индукционный
В индукционном котле нагрев воды идет из-за явления электромагнитной индукции. По катушке, обмотанной проводом, пропускают электричество. При этом одновременно внутрь нее помещается сердечник из металла. Вокруг катушки возникают т.н. вихревые токи, греющие массив сердечника, омываемый, в свою очередь, водой. Таким образом теплоту воспринимает теплоноситель.
5 Циркуляционный насос
Некоторые модели оснащаются циркуляционными насосами, которые принудительно разгоняют теплообменник по трубам. Это позволяет увеличить общее КПД устройства и ускорить прогревание помещений в доме. При малой площади дома (до 50 м2) вполне подойдут агрегаты с естественной циркуляцией теплообменника, а вот для больших площадей лучше брать модель с циркуляционным насосом.
В среднем стоимость модели с насосом на 10 — 15 % дороже устройства без насоса (при условиях равной мощности и других показателей), однако довольно быстро он себя окупает благодаря увеличению КПД. Вот неплохой 12-киловаттный котел «Скат 12 KR 13» со встроенным циркуляционным насосом:
- Кабель по ТУ и ГОСТ: в чем разница? Не дайте себя обмануть!
- Теплый пол: сколько он «съест» электричества и как экономить?
Виды электрокотлов
По месту установки электрические котлы бывают напольными и настенными. Обычно это компактное оборудование с одним контуром нагрева теплоносителя для отопления индивидуального дома. Но также существуют двух- и трехконтурные модели. В них одна линия используется для отопительной системы, а вторая и третья – для ГВС либо «теплого пола» или бассейна.
Принцип работы котла с тэнами и электродного
Все электрокотлы, устанавливаемые в частных жилищах, подразделяются на три вида по типу нагревательного элемента. Они могут быть ТЭНовыми, электродными либо индукционными. Во всех случаях для обогрева дома в качестве “топлива” используется электричество. Но способ нагрева воды в котлах разных модификаций несколько отличается.
С тэнами
Трубчатый электронагреватель (ТЭН) выполняется в виде трубки из металла с токопроводящей скрученной в спираль нитью внутри. По устройству это обычный кипятильник. Только в электрокотле отопления частного дома он большой по длине и диаметру. Для нагревательных котлов этот элемент часто делается из нескольких трубок и даже в составе блока ТЭНов. Тепловая мощность здесь требуется гораздо выше, нежели в чайнике.
Нить в ТЭНе котла отопления изготавливается из нихрома или вольфрама, которые отличаются высоким электрическим сопротивлением. При этом между спиралью и стенками трубки присутствует изолирующий слой из кварцевого песка. Это отличный диэлектрик, передающий тепло от нити к теплоносителю с минимальными потерями.
ТЭНы дешевы, но достаточно быстро перегорают. Электрические котлы с ними отличаются высоким энергопотреблением. Плюс солевые отложения, постепенно и неизбежно нарастающие на трубках, замедляют процесс нагрева воды для радиаторов отопления частного дома. Раз в год эту накипь в подобных котлах приходится счищать либо полностью менять в них ТЭН.
Электродные
В электродных водонагревателях теплоноситель нагревается за счет подачи электротока на две разделенные водой поверхности (чаще всего это пластины). Данный вид нагревательного элемента для электрических котлов потребляет меньше электроэнергии. Однако накипь и здесь является проблемой.
Главный недостаток электродных электрокотлов – требовательность к составу воды. В ней должно присутствовать довольно много солей, иначе у теплоносителя будет слишком низкая проводимость. Его просто невозможно будет нагреть до нужных для системы отопления температур.
Индукционные
Электрический котел отопления, использующий индукционную технологию нагрева, более экономичен, нежели два описанных выше вида. В нем теплоноситель для радиаторов в доме подогревается с помощью электромагнитной индукции. Этот котел во многом напоминает электродный аналог. Только нагревательный элемент здесь большего размера. Но зато он долговечней и мощнее.
Устройство индукционного нагревателя
В сравнении с иными типами индукционные электрокотлы более энергоэффективны, но стоят дороже. Плюс скорость нагрева воды в них несколько ниже. Это как размеры профлиста. Большой лист сложнее кроить, но кровля им покрывается во многих случаях быстрее. Однако есть и разновидности крыш домов, для обустройства которых он и вовсе не подходит. Так и индукционный котел – эффективен, но дорог и не всегда соответствует требованиям создаваемой системы отопления дома.
Устройство электрокотла

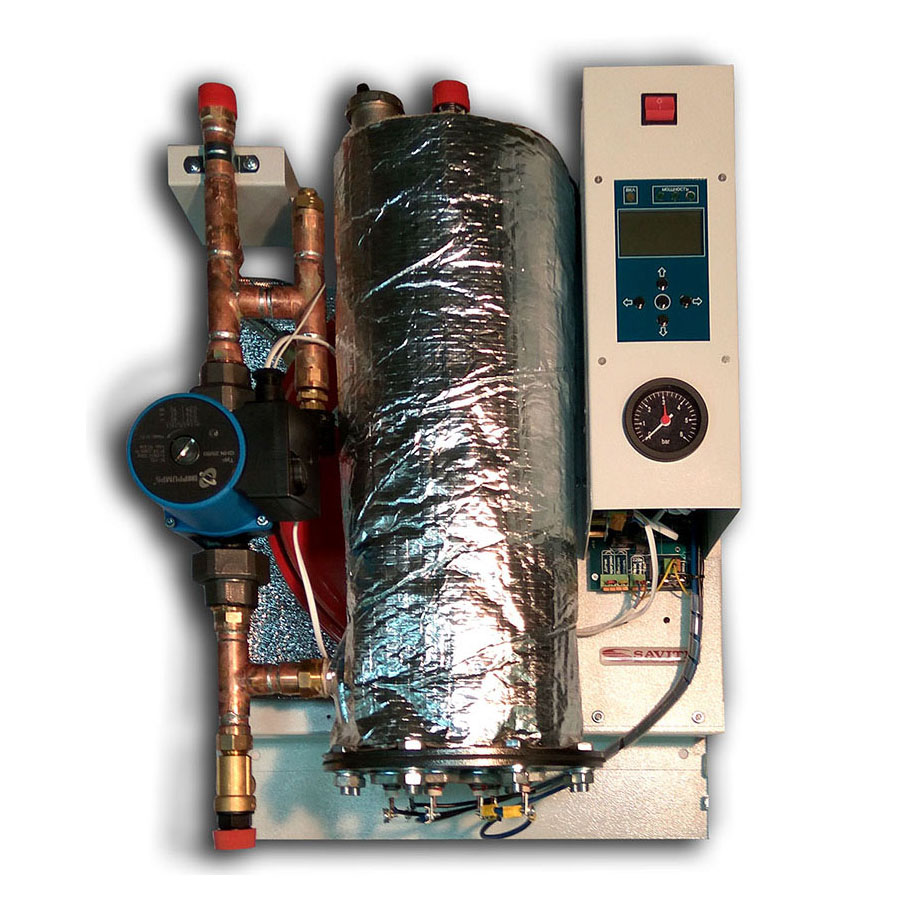

В самом общем случае устройство электрокотла выглядит так. Имеется стальная емкость с патрубками для подключения подающего и обратного трубопровода системы обогрева. В нее встроены разные по конструкции устройства для нагрева котловой воды – индукционные катушки, электроды или ТЭНы.
Источник фото: kit.byklimatkotlyelektricheskie
Они определяют стоимость котельного агрегата (в порядке убывания). В ряде случаев предусмотрены теплоизоляция частей оборудования, соприкасающихся с нагретой водой, встроенный циркуляционный насос для нее и другое. Обязательно есть элементы автоматики (отводчики воздуха, термисторы, манометры и т.д.), защит (от перегрева, утечки тока) и управления тепловой мощностью.
3 Мощность котла
Электрические отопительные системы бытового назначения могут иметь мощность от 3 до 60 кВт. Чтобы понять, какой нужно купить, необходимо рассчитать мощность, учитывая площадь дома, теплопотери через окна и двери, высоту потолков и материал стен. В среднем для домов с высотой потолков не более 3 м необходимо 1 кВт мощности на каждые 10 м2. Для более точных расчетов можно воспользоваться следующей формулой:
W = S/10 * K, где S – площадь дома; 10 – это 10 м2, на которые нужно поделить площадь, чтобы получить мощность (из расчета 1 кВт мощности на каждые 10 м2); K — коэффициент климатических особенностей региона.
Климатический коэффициент для разных регионов будет таким:
- Южные регионы: 0,8 — 0,9.
- Регионы средней полосы: 1 — 1,2.
- Москва и Подмосковье: 1,2 — 1,4.
- Северные регионы: 1,4 — 1,9.
Предположим нам нужен котел для дома с идеальным утеплением и низкими теплопотерями площадью 100 м2, расположенном в Москве. Тогда расчет будет следующим:
W = 100/10*1,2 = 12 кВт
Выбираем ближайший к 12 кВт котел и устанавливаем в свою систему. Конечно, не у всех условия идеальны и теплопотери могут быть весьма ощутимыми в некоторых домах. В этом случае необходимо добавить запас мощности на такие теплопотери, подсчитав их индивидуально для своего дома.
Также нужно обращать внимание на количество фаз в доме. Так, например, однофазные котлы есть только мощностью до 21 кВт, свыше этой мощности идут уже трехфазные модели
Если вам необходимо более мощное устройство, то придется проводить трехфазное питание в доме.
1 Тип нагревательного элемента
ТЭНовые котлы
Нагревательными элементами такого типа котлов являются трубчатые ТЭНы. Электричество подается на ТЭН, который нагревает воду, окружающую его. По сути принцип работы такой же, как и у обычного бойлера.
Плюсом «тэновых» котлов является относительно невысокая стоимость в сравнении в другими типами отопительных систем. Также ремонт и обслуживание (если такая необходимость возникнет) будет гораздо дешевле, чем у индукционных и электродных систем.
Минусом же является регулярная замена ТЭНов, которые выходят из строя из-за накипи. Поэтому рекомендуем использовать дистиллированную воду для таких котлов. Также полный прогрев теплоносителя происходит в течение 10 – 15 минут после включения, так как тэн окружает только 10 % воды (и греется соответственно только она) – это гораздо медленнее, чем у других нагревательных систем. ТЭНовые котлы советуем приобретать тем, у кого относительно небольшая площадь дома или если хотите сэкономить. Вот недорогой однофазный котел «ЭВАН Warmos-IV-3.75» для небольшого домика в 40 м2:
Электродные модели
В конструкции установлены два электрода, которых окружает теплообменник. При подаче электроэнергии на электроды возникает разность потенциалов, и теплообменник становится проводником тока. А так как у него высокое сопротивление, то под действием тока он нагревается. Часто в качестве теплообменника используются антифризы на основе этилен-гликоля или пропилен-гликоля.
Электродные модели меньше потребляют энергии (для обогрева м3 помещения), чем ТЭНовые, поэтому более экономичные. Также они довольно редко выходят из строя и нуждаются в ремонте. Однако электроды, как и ТЭНы — это расходный материал в котлах, поэтому менять все же время от времени их придется. Если к даче подведены три фазы, то можем посоветовать недорогую модель «Галан ГЕЙЗЕР 9».
Индукционные отопительные системы
В чем-то принцип их работы схож с работой трансформаторов. Индукционная катушка преобразует электрическую энергию в электромагнитное поле, которое поступает на сердечник. Сам по себе сердечник выполнен в виде стальных труб, помещенных в лабиринт для увеличения индукции.
Благодаря такой конструкции индукционные устройства способны практически мгновенно разогревать теплообменник. Также потребление электроэнергии снижено в сравнении с электродными и ТЭНовыми моделями на 25 — 30 % (в зависимости от модели). Внутри ничего не подвержено ржавению и образованию накипи, поэтому ремонт будет требоваться гораздо реже. Производители заявляют о сроке службы в 30 лет, что гораздо выше, чем у других устройств. Однако индукционные устройства на порядок дороже других приборов.
Индукционные котлы подойдут тем, кто хочет экономить на обогреве больших площадей и не думать о ремонте несколько десятилетий.
4 Способ установки
Есть два способа установки агрегата:

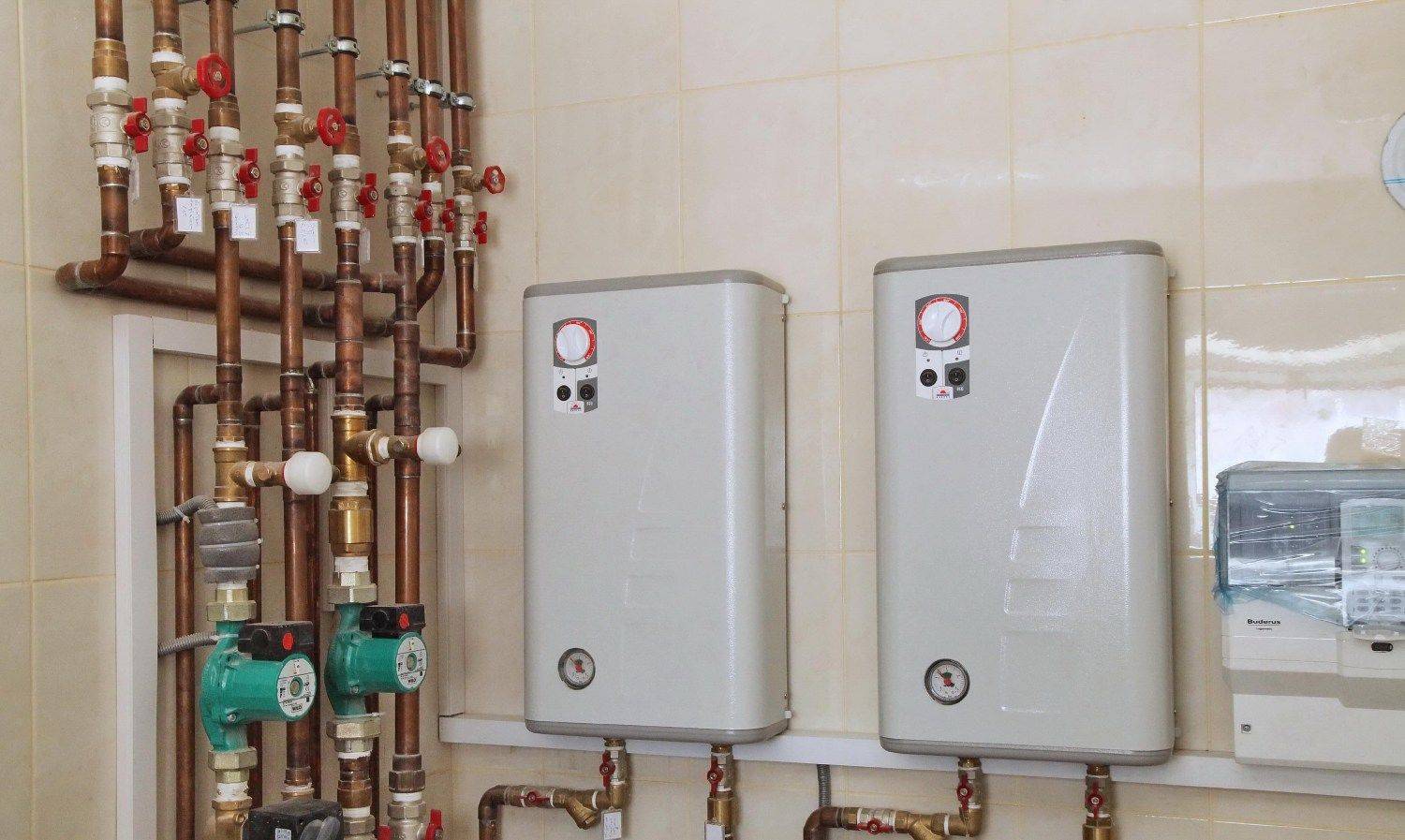

- Настенный. Такие котлы монтируются к стене с помощью кронштейнов или других крепежных элементов. Обычно они имеют меньшие габариты, чем напольные и проще в установке. Подавляющее большинство устройств мощностью до 30 кВт — это настенные агрегаты.
- Напольный. Напольные агрегаты тяжелые из-за применения чугунного теплообменника, и для некоторых из них потребуется отдельное помещение. Практически все устройства мощностью от 30 кВт и выше имеют напольную конструкцию.
Чаще всего для дачи или загородного дома подойдет аппарат настенного типа, который отлично впишется в интерьер помещения.
Описание и принцип работы котлов
В основе работы электрического котла лежит принцип преобразования сетевой электроэнергии в энергию тепловую. Далее с помощью последней происходит нагрев теплоносителя (воды или антифриза). При этом потери в ходе трансформации электричества в тепло снижены в электрокотлахотопления до минимума в 1–3%. КПД у этих нагревательных установок достигает 97–99%.
Состоит классический электрический котел из:
Блока управления и защиты;
Теплообменника с нагревательным элементом;
Расширительного бака;
Циркуляционного насоса.

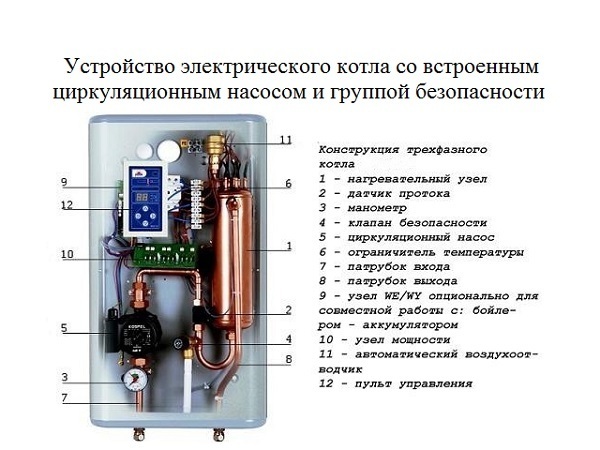

Схема устройства
При подаче электричества на нагревательный элемент происходит нагрев теплоносителя, который затем с помощью циркуляционного насоса отправляется к отопительным батареям дома. Если котел параллельно применяется и для разогревания воды в ГВС, то дополнительно устанавливается бойлер косвенного нагрева. Во втором случае возможен и вариант с двумя раздельными контурами, каждый со своим теплообменником – один для обогрева, второй для водоснабжения.
2 Количество контуров
Наиболее популярным среди владельцев дач является одноконтурный котел. Он греет воду или другой теплообменник исключительно для отопительной системы. Бытовые нужды, например, мытье посуды и стирку белья, он удовлетворять не будет. Если на даче уже установлен бойлер или другой водонагреватель, тогда для отопления подойдет одноконтурный агрегат. Для дома площадью не более 90 м2 подойдет одноконтурная модель на 9 кВт ZOTA 9 Lux.
Двухконтурный агрегат греет воду не только для радиаторов, но и для водопроводной системы. Для дач размером до 100 м2 подойдут устройства проточного типа ГВС. Когда нужно принять душ, просто переключаем его на второй контур и моемся.
Если площадь дома превышает 100 м2 или у вас большая семья (свыше 5 человек), тогда лучше взять двухконтурную модель с накопительным баком. Обычно объем бака составляет 100 – 150 л. При этом котел может работать как в накопительном режиме, так и в проточном. Такого типа хотим посоветовать 15-киловаттный Savitr Premium Plus 15, имеющий накопительный бак и способный отопить площадь в 150 м2.
Устройство и особенности
Оборудование для отопления 220 В имеет прямоугольную основу с панелью управления.
Это объясняет многочисленные достоинства прибора: довольно компактный размер, отсутствие шума и дыма, а также понятное автоматизированное управление блока на лицевой части котла. Еще два преимущества агрегата — хорошее качество и простота коммутаторов силовых цепей — пускателей, выключателей и т.д.
Электрический котел легко установить, так как нет необходимости в создании специальной котельной. Устройство является безопасным и экологичным, так как не выделяет вредные для человека продукты горения.
Что касается недостатков электрических котлов 220 В, то их немного: потребление большого количества электрической энергии, образование накипи на нагревательных элементах.
Кроме этого, в местах, где есть проблема с частыми перебоями электричества, лучше установить источник бесперебойного питания.
Электрический отопительный котел 220 В, в сравнении с другими нагревающими приборами, имеют одну важную особеннность: наличие ТЭНа или электродов:
- ТЭН — это нихромовая спираль в электроизолирующей упаковке, располагающаяся в специальной аллюминиевой трубке. ТЭН прикрепляют ко дну водяного бачка, его выводы выходят наружу. Большой минус использования электрокотла с ТЭНом — коррозия покрытия трубки.
- Нагреватель с электродами представляет собой оборудование с двумя лезвиями. Пара электродов располагаются на изолирующем основании, крепятся на дно водяного бачка. Между торцами электродов проходит ток, который нагревает воду с высоким КПД (более 95%).
ВАЖНО!
В конструкции электрического котла для отопления дома 220 В также входит панель управления, которая обеспечивает безопасное функционирование прибора.
Блок регулирования работы электрокотла содержит:
- разнообразные режимы эксплуатации;
- система безопасности при аварийных ситуациях (например, при перегреве теплоносителя или смене давления в магистрали отопления.
