Чертеж теплицы: парник и размеры Федорова, своими руками расчет, онлайн калькулятор, из уголка как рассчитать

Арочная теплица из профильной трубы 6 3м чертеж. Делаем самодельную теплицу из профильной трубы и поликарбоната

Существует несколько вариантов форм парника, но я решил остановиться на обзоре изготовления арочного типа. Если есть небольшие навыки подобных работ, то не должно возникнуть проблем со сборкой.

Во время выбора места для будущей теплицы, нужно учитывать максимальную освещенность, поэтому она должна смотреть строго на юг. Перепады поверхности не должны превышать 10 см.

Для изготовления арок нужно подготовить профиль с сечением 20×40 в количестве 10 шт (профильная труба). Примерная длина труб должна составлять 5,8 м (можно сразу нарезать при покупке, или взять 6-метровые трубы). Для формирования дуг рекомендуется использовать трубогиб, если делать это руками, то будет сложно добиться высокой точности.

Для перемычек каркаса нужно подготовить профиль с сечением 20×20 мм в количестве 40 шт. Длина труб составляет 67 см.

При помощи колышков и веревки сделать разметку будущего сооружения. Чтобы добиться ровной конструкции, нужно проверять разметку по диагонали.

Вырыть котлован на глубину 80 см, после чего залить цементным раствором, до уровня продольного основания, высота которого должна составлять около 15 см.

На следующем этапе поперечные основания привариваются к продольным. Чтобы придать прочности и надежности рекомендуется воспользоваться металлическими уголками.

Под основанием выложить кирпич, при необходимости для кладки можно сделать небольшую канавку.

Перед возведением каркаса, нужно выложить листы поликарбоната, сверху уложить дуги и обвести маркером. Вырезать материал можно при помощи строительного ножа, при этом оставить запас около 2 см.

Когда раствор полностью застынет, следует приступить к монтажу каркаса из профильной трубы. К продольным основаниям нужно приварить первую арку.

Важно отметить, что установка первой и последней арки является ответственным действием, поэтому рекомендуется пользоваться отвесом. При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке

После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки

Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки

При помощи перемычек последовательно привариваются остальные арки. Специалисты рекомендуют начать приваривать дугу к верхней перемычке. После того, как будет установлена последняя арка, нужно приварить торцевые перемычки из профиля с сечением 20×20, так как они не несут большой нагрузки.

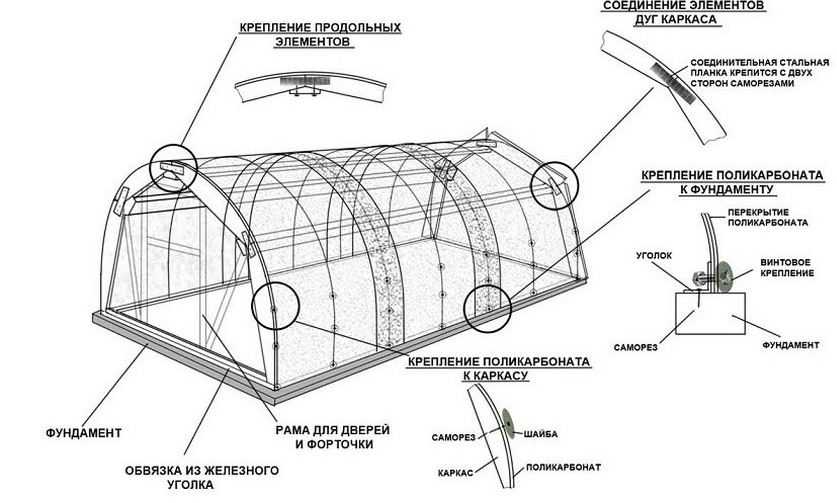

Поликарбонат крепится к конструкции при помощи специальных саморезов с шайбами. Перед обшивкой с листов необходимо снять защитную пленку. Первый кусок должен выступать за пределы конструкции, примерно на 15 см.

После крепления поликарбоната нужно вырезать отверстия под форточки и двери. Все стыки нужно обработать силиконом.

Срок службы такой самодельной теплицы составляет более 10 лет. При этом конструкция не требует никакого ухода.

Особенности и преимущества материала

Защитить урожай от холодной погоды, обеспечить его всем необходимым в любое время года может помочь только теплица. Прежде чем строить подобный объект, следует тщательно все подготовить и распланировать. Если в конструкции возникнут недочеты или ошибки, то их потом трудно и дорого будет устранить. А также несовершенство конструкции будет неизбежно сказываться на показателях урожайности.

Прежде чем начинать работы, следует хорошо ознакомиться с различными материалами и чертежами теплиц. Популярным современным материалом для создания парника является поликарбонат, он наилучшим образом соответствует требованиям. Долгие годы материалом для теплицы служило стекло и пленка ПВХ.

У всех этих покрытий имеются достоинства, но также и существенные недостатки:

стекло хрупкое и тяжелое, его трудно монтировать;
пленка ПВХ обладает небольшой прочностью и быстро приходит в негодность.

Сотовый поликарбонат не отличается по коэффициенту прозрачности от стекла, в то же самое время он прост в монтаже, весит заметно меньше. Материал хорошо противостоит перепадам температур и влажности.

Структура поликарбоната – это три слоя.

Верхний слой – сплошной лист, в котором присутствует специальная UV-пленка, которая защищает от пагубного воздействия ультрафиолетовых лучей.
Средний ряд – это пустые ячейки в виде сот. Они могут быть прекрасным теплоизолятором, одновременно придавая дополнительную жесткость всему листу.
Нижний слой также обеспечивает общую прочность конструкции.

В среднем теплица из поликарбоната «работает» в течение 5-8 лет. Поликарбонат отличается хорошими теплоизоляционными свойствами. Имеет прекрасный коэффициент светопроницаемости, позволяя выращивать самые разные растения. В холодное время года поликарбонат успешно выдерживает значительную снеговую нагрузку.

Какую теплицу выбрать для себя

При выборе теплицы каждый дачник часто руководствуется двумя основными факторами: размерами свободной площади под конструкцию и внешними параметрами устройства. Чаще всего на приусадебных участках монтируют следующие виды теплиц.

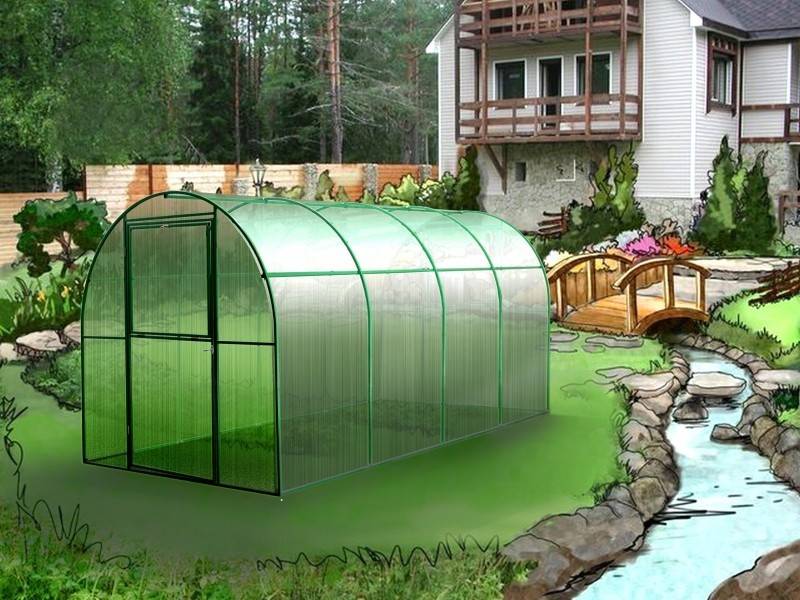

Арочная. Представляет собой конструкцию, основой которой является каркас, представленный в виде свода арок, соединённых специальными поперечинами, придающими прочность и надёжность теплице.

Среди достоинств арочного устройства можно отметить:
малое число стыков и соединительных элементов;
отличная освещённость;
надёжность;
долговечность и практичность;
невысокая стоимость;
быстрота и удобство сборки;
возможность установки без фундамента.

Если говорить о недостатках арок, то наиболее существенными считаются:
сложность в организации качественной вентиляции;
невозможность выращивания растений индетерминантного типа с нелимитированным ростом центрального стебля.

Односкатная. Подобные конструкции обладают скошенной в одну из сторон крышей и могут устанавливаться к стене любого капитального строения. Плюсами устройства можно считать высокую экономичность постройки, существенную экономию на материалах и отоплении, комфортность работы.

Односкатную теплицу можно соорудить с любой стороны здания, однако специалисты советуют выбирать южную часть. Среди минусов конструкции отмечают некоторые сложности при установке плёночного покрытия.

Двускатная. Представляет собой традиционный вид теплицы в виде «домика», который на сегодня является одним из наиболее популярных и востребованных у дачников. Двускатная конструкция довольно практичная, многофункциональная, простая в эксплуатации и уходе, устойчивая к поверхностным нагрузкам.

Есть у такого устройства и некоторые недостатки: невозможность расширения пространства, необходимость регулярной проверки герметичности из-за большого наличия крепёжных элементов. Кроме этого, её установка должна осуществляться на крепкий фундамент, поскольку теплица обладает довольно массивной и тяжёлой крышей.

Кроме формы, устройства для выращивания растительности различаются по типу эксплуатации:

Зимняя — позволяет заниматься выращиванием растительности круглый год. Такие конструкции более дорогие, поскольку требуют установки отопления, дополнительных осветительных приборов, качественной вентиляции.
Летняя — подходит для сезонного культивирования овощей или рассады. Обогреваются такие конструкции за счёт солнечного света, не требуют установки специальных приборов для освещения, поэтому обходятся намного дешевле. Чаще всего такие теплицы укрываются полиэтиленовой плёнкой, что делает их более выгодными, нежели зимние.

Все виды теплиц доступны фермерам в готовом варианте. Чтобы построить конструкцию своими руками, необходимо владеть некоторыми базовыми строительными навыками, подготовить чертежи будущей постройки и необходимые инструменты, материалы.

Секреты сборки парников

Чтобы правильно монтировать парник, придерживаются следующего порядка действий:

Из металлического профиля собирают основания с помощью саморезов.
Дальше соединяют и обшивают боковые арочные части.
Потом к ним крепят поперечные перекладины в центре — одну сверху и две снизу.
В конце собирают крышку, которую сажают в основании парника.
К основанию же прикручивают и колышки.

Перепутать боковые и верхние перемычки — тогда размеры конструкции совпадать не будут. Нужно запомнить, что для основания используют короткие, а для крышки — длинные перемычки. Каждая из них состоит из двух частей, которые нужно соединить и проверить расстояние до отверстий — оно должно совпадать.
Колышки установить только по уровню, чтобы избежать перекоса конструкции.
Крышка устанавливается с зазором в 2 — 5 мм для проветривания.

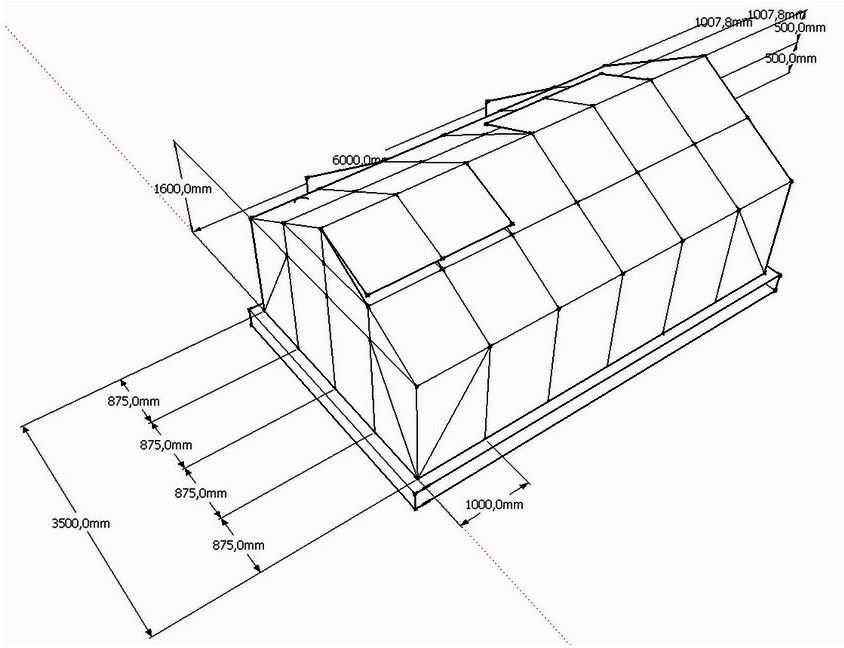

Изготовление двухскатной теплицы по чертежу

Этот вариант теплицы немного посложнее, да и профильной трубы уйдёт побольше. Такая конструкция позволяет выращивать более высокие растения.

Кстати, для стен и крыши теплицы, лучше покупать профиль 40х20, а для перемычек можно использовать 20х20.

1. Первое с чего нужно начинать её делать, это с примерного чертежа.

2. Далее определяемся с местом, где будем делать теплицу. Выравниваем площадку и изготавливаем боковые стены, их должно быть 2 шт.

Перед тем, как приваривать стойки к 6 м. профилю, не забудьте измерить диагональ.

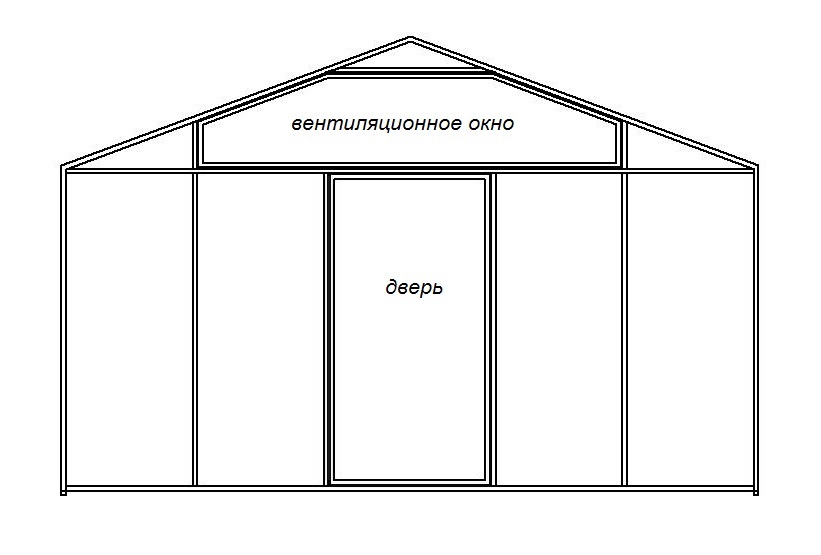

3. Таким же образом делаем торцевые стены, которые с дверями и окнами. При этом зазор между стойками и дверями должен быть 1 см.

4. Устанавливаем конструкцию на выравненные (нивелиром) кирпичи и свариваем все стены между собой.

5. Далее установить основания теплицы с помощью уголков и арматуры, как написано выше (в первой главе) или же залить ленточный фундамент. Это уже на ваше усмотрение.

6. Варим крышу. По желанию в ней тоже можно сварить пару окон, для лучшего проветривания.

Кстати, перемычки лучше делать через 50 см., чтобы карбонат дольше простоял и не лопнул под воздействием снежных осадков.

7. И постепенно устанавливаем её на стены парника.

8. Зашиваем нашу конструкцию поликарбонатом. Только не забудьте зачистить и покрасить трубы теплицы. Все торцы проходим клейкой лентой, для герметизации.

Как видите сложности в изготовлении никакой нет. Она получается дороже торговой, но зато надёжней.

Инструкция для калькулятора расчета прямоугольной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы, выбирается с учетом Ваших пожеланий и целей (хотите побаловать домочадцев свежими продуктами или возвести теплицу для мини бизнеса) и зависит от бюджета на постройку и наличия места для размещения на участке. Заводские теплицы производят шириной от 1800 до 6000 мм. Для комфортной работы в теплице значение X следует выбирать не меньше 2400 мм. Такая ширина оптимальна, поскольку позволяет оборудовать проход (600 мм) и расположить стеллажи с рассадой или грядки по обе стороны до 900 мм (сложно дотянуться дальше указанного расстояния для ухода за растениями).

Z – Теплица в длину, может быть любой, если позволяют размеры участка и бюджет постройки. При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется поликарбонат значение длины Z должно быть кратным 2100 мм. Для парника покрытого полиэтиленовой пленкой целесообразно выбирать длину кратную 1000 мм.

При выборе размеров теплицы и ее размещения на участке следует принимать во внимание характер ландшафта (уклон участка, наличие водоемов, уровень промерзание почвы, высоту грунтовых вод), ориентацию относительно сторон света (сильно влияет на освещенность и как следствие урожайность), качество земли в месте, где планируется установка теплицы. При этом следует избегать расположения теплицы вблизи построек и высоких деревьев

Y – Полная высота теплицы (от пола до конька крыши)

Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника плюс свободное пространство) и должна быть выше боковых стен. Оптимальная высота над проходом не меньше 2200 мм, поскольку работать в низком помещении неудобно и утомительно

Y – Полная высота теплицы (от пола до конька крыши). Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника плюс свободное пространство) и должна быть выше боковых стен. Оптимальная высота над проходом не меньше 2200 мм, поскольку работать в низком помещении неудобно и утомительно.

H – Высота стен теплицы выбирается не меньше 1500 мм для удобства эксплуатации и ухода за растениями.

A – Количество вертикальных секций на фасаде теплицы. Значение A следует выбирать с учетом размеров материала для остекления и необходимой несущей способности каркаса. Чем больше ширина теплицы, тем большее кол-во вертикальных секций нужно для стабильности конструкции.

B – Количество ячеек ската крыши теплицы от карниза до конька. Следует выбирать исходя из вида материала остекления и исключения возможности его провисания. Минимальное значение B для небольшого парника равно 2.

C – Количество секций ската крыши, зависит от применяемого материала для накрытия. Чем больше значение C, тем выше несущая способность крыши теплицы. Также следует учитывать стандартные размеры материалов для остекления (поликарбоната, стекла).

D – Количество вертикальных ячеек стен подбирают с учетом длины теплицы и размеров материала остекления. Чем выше значение D, тем выше несущая способность каркаса теплицы.

E – Количество горизонтальных ячеек стен теплицы устанавливают, учитывая ее длину теплицы и размеры материала, который планируется применить для остекления.

Возможности онлайн калькулятора расчета прямоугольной теплицы позволяют выбрать оптимальные размеры секций и ячеек, меняя их количество, при этом их размеры будут отображаться на чертежах теплицы.

Нажмите «Рассчитать».

Калькулятор поможет посчитать площадь, объем и периметр прямоугольной теплицы. А также площади крыши, боковых и фасадных стен и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину материалов необходимых для изготовления каркаса парника. Эти данные помогут определить стоимость возведения теплицы и решить, стоит ли ее возводить самому, или купить готовую теплицу от производителя.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет – залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Основные моменты, которые стоит учитывать

минимальный размер теплицы – чуть выше роста взрослого человека (примерно 2 м в коньке);
чем выше конструкция, тем благоприятнее климат в ней. Большая теплица замедляет нагрев воздуха днем и охлаждение в вечернее время. При этом температурный режим регулируется плавнее, что благоприятно сказывается на развитии растений. Стандартная длина помещения – от 2 до 6 метров. Ширина теплицы обычно равна численности грядок и расстояниям между ними. Если оборудовать тепличные ряды шириной в 1 м и проходом в 0,45 сантиметров, расстояние от стенки до стенки будет варьироваться в пределах плюс-минус двух с половиной сантиметров;
размер двери теплицы может быть 1,7 х 0,7 (высота и ширина соответственно)

Инструкции для калькулятора расчета материалов арочной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы выбирается исходя из бюджета, наличия свободного места для размещения на участке, а также Ваших пожеланий и целей. Стандартная ширина теплиц заводского изготовления находится в пределах 1800-6000 мм. Оптимальное значение X для комфортной работы в теплице не меньше 2400 мм. Такой размер позволяет оборудовать в теплице проход шириной 600 мм (что оптимально), поставить стеллажи с рассадой или оборудовать грядки по обе стороны до 900 мм (сложно ухаживать за растениями дотягиваясь дальше указанного расстояния).

Z – Длина парника, может быть любой, если позволяют размеры участка. При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется полиэтиленовая пленка значение длины Z должно быть кратным 1000 мм, а если поликарбонат – кратным 2100 мм.

Один из решающих аспектов, влияющих на выбор ширины и длины теплицы, это ширина покрытия. Стандартная ширина листа поликарбоната 2100 мм это максимально допустимая ширина, при которой не происходит провисание под собственным весом, при условии обеспечении упора краями материала на каркас. Теплица, покрытая материалом максимальной ширины более светлая, поскольку в таком случае используется меньше стоек. Однако при определении оптимального количества стоек каркаса также следует учитывать климатические особенности Вашего региона (снеговые и ветровые нагрузки).

Y – Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника). Значение Y влияет на длину дуги каркаса (больше высота – длиннее дуга и большее количество материала необходимо для остекления). Оптимальная высота теплицы 2000 – 2200 мм.

При выборе основных параметров теплицы следует учитывать рекомендации СП 107.13330.2012 «Теплицы и парники» (актуализированная редакция СНиП 2.10.04-85).

A – Количество вертикальных секций на фасаде теплицы, следует выбирать с учетом геометрических размеров материала для обшивки.

E – Число вертикальных сегментов стен, зависит от размеров используемого для обшивки материала и длины парника. Например, для шести метровой теплицы остекленной поликарбонатом стандартной ширины, значение E следует принимать не меньше 3.

D – Количество ячеек в вертикальном сегменте принимается с учетом свойств материала остекления и прочности каркаса. Если используется поликарбонат, достаточно значения D=3 (поскольку в конструкции он согнут и напряжен, то хорошо воспринимает нагрузки на растяжение-сжатие), для парниковой пленки следует принимать значение D больше чтобы исключить провисание.

У Вас есть возможность подобрать оптимальные размеры секций и ячеек изменяя их количество, при этом размеры будут отображены на чертежах теплицы.

Нажмите «Рассчитать»

Калькулятор поможет посчитать площадь, объем и периметр полукруглой теплицы. А также площади крыши, боковых стен и фасадов и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину дуг теплицы (их количество) и длину материалов для изготовления каркаса. Использование данного онлайн калькулятора позволит Вам достаточно точно рассчитать материалы для изготовления арочной теплицы своими руками и оценить финансовые вложения в ее постройку. Также будет произведен расчет длины и дуги арки теплицы.

Строительство теплицы своими руками – вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки – достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Чертежи и схемы эргономичных конструкций для изготовления своими руками

Один из первых вопросов, который возникает у строителя, а какой архитектуры будет предполагаемое сооружение. Вариантов существует много, и каждый имеет свои достоинства и недостатки.

Арочные теплицы из профильной трубы

Они так называются, так как имеют основным элементом конструкции арку. Она может начинаться от самого основания, а может быть приподнята над поверхностью земли на стойках. К достоинствам этой формы следует отнести повышенную устойчивость к ветровым нагрузкам. Их монтаж, по мнению специалистов, менее трудоёмкий по сравнению с другими вариантами. Но изготовление арки требует определённого умения и затрат времени, а иногда и специального оборудования. Да и пространство внутри теплицы в нижней части используется нерационально. Высокорослые растения у стенок посадить нельзя.

Строительство каркаса

После подготовки основы – фундамента можно приступать к подготовительному этапу работ. Для этого распиливаются бруски:

8 штук длиной 1 метр;
12 штук длиной 1,2 метра.

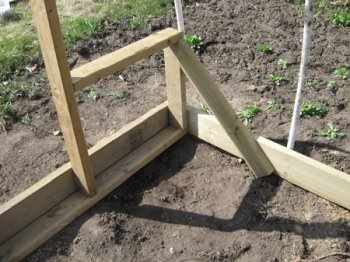

Далее подготавливаются стойки. Работы по строительству своей деревянной теплицы ведутся в следующей последовательности:

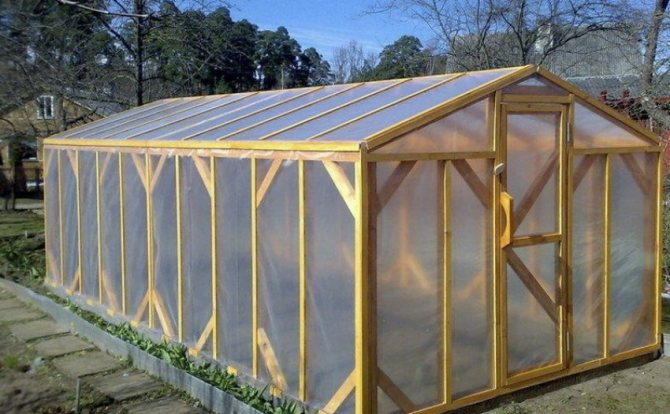

Схема каркаса теплицы из дерева

бруски в местах стыков запиливают под углом 45°;
два бруска соединяются с помощью металлических уголков и саморезов;
соединяются стойки с помощью метрового бруса;
полученная конструкция руками мастера прикрепляется к основанию анкерными болтами (в случае с бетонным основанием) или саморезами;
далее изготавливаются оставшиеся каркасы и устанавливаются на расстоянии 1,5 метров друг от друга;
каркасы скрепляются друг с другом брусками;
с внутренней стороны самодельной теплицы устанавливаются два бруска (их размещают по ширине, а также поверх поперечных брусьев);
выбираются места под дверные проемы и форточки.

К готовому основанию прикрепляют полутораметровые вертикальные стойки и производят обвязку. Для двускатной крыши применяются бруски длиной 1,2 метра и создаются залипы, позволяющие прикрутить бруски к обвязке.

Далее устанавливается коньковый деревянный брус и стропила. Только после этого строительство каркаса для своей теплицы считается завершенным.

Процесс изготовления дуг для каркаса

Пластиковые дуги

Метод 1

Забиваем колья по периметру будущей теплицы Обратите внимание: они должны выступать над уровнем земли на 13-16 см. Сверху устанавливаем выгнутые трубы

Обратите внимание! Важно соблюдать интервал между дугами, чтобы исключить их возможное провисание Оптимальное расстояние – 0,5 м

Обратите внимание! Важно соблюдать интервал между дугами, чтобы исключить их возможное провисание. Оптимальное расстояние – 0,5 м

Метод 2

Отбираем металлические прутья, которые свободно входят в трубы.
Нарезаем (в длину по 0,6 м).
Вбиваем на 20 см в землю, а 40 оставляем над поверхностью земли.
Насаживаем пластиковые трубы на металлические прутья.

Деревянные дуги

Как сделать деревянные дуги для теплицы своими руками? Удобнее всего изготавливать прямо на каркасе будущей конструкции или на плоскости, по предварительно выбранному шаблону. Деревянные дуги должны быть тщательно обработанными, не иметь на своей поверхности сучков. Оптимальная толщина – до 12 мм. Ниже на фото представлена арочная теплица из дерева:

Проволочные дуги

Использовать можно даже 10мм проволоку, которая чаще всего продается на строительных рынках кольцами. Разрезать ее на равные части можно с помощью болгарки.

Дуги ПВХ-профильные и стеклопластиковые

чертим на ровной поверхности изгиб или создаем по возможности шаблон, используя простую проволоку;
разогреваем профиль с помощью строительного фена (рекомендуемая температура -до 180 °С);
на следующем этапе аккуратно загибаем дуги, по шаблону.

Обратите внимание! Сгибать профиль можно и без нагрева

Но в этом случае важно обеспечить в нем стабильное внутреннее напряжение

Дуги, выполненные из стали

Очень прочные и надежные, но относительно дорогие. Чтобы изготовить их самостоятельно, задействовать нужно сварочный аппарат. Изготовление стальных дуг для теплиц нужно проводить в следующей очередности:

измеряем полудуги и подбираем трубу с длиной вдвое больше;
разрезаем на 2 равные части;
определяем трубу, которая выступит вершиной конструкции. Непосредственно к ней привариваем по окраинам тройники, а по длине – крестовины (соблюдаем интервал в 0,5 м);
к идущей наверх трубе привариваем отрезанные с помощью крестовины элементы;
привариваем еще два тройника к той дуге, где будет дверной проем;
привариваем все дуги, предусмотренные конструкцией, за исключением крайних, к тепличным стенкам;
выравниваем теплицу по длине;
закрепляем с помощью поперечной трубы и 2-х тройников для дверных стоек;
накрываем каркас пленкой.

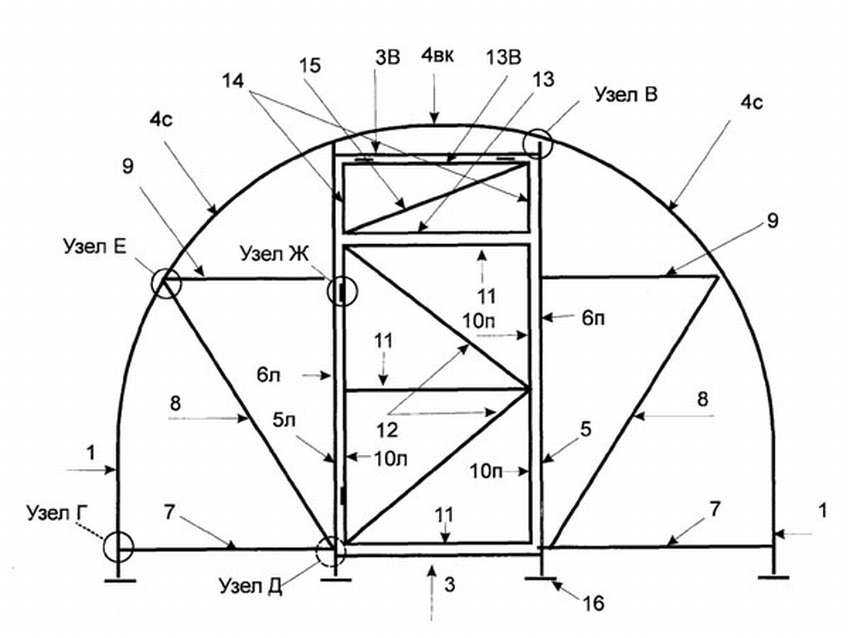

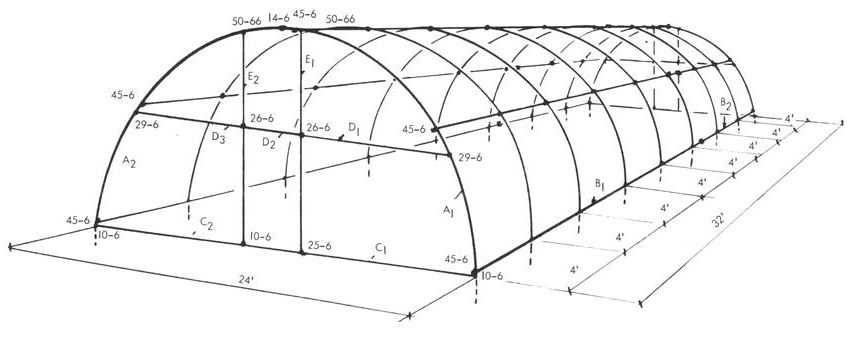

Чертеж арочной теплицы из профильной трубы:

Как рассчитать длину дуги для теплицы?

Чтобы вычислить оптимальные размеры дуги для теплицы, в первую очередь, определите ширину грядки. Для примера возьмем 1м. Производить расчет дуги для арочной теплицы нужно в следующей последовательности:

Приравниваем ширину будущей конструкции к диаметру половины дуги. В этом случае высота теплицы будет равна радиусу. То есть: R=D/2=1м/2=0,5м.
Теперь вычисляем длину дуги, как половину длины окружности, диаметр которой составляет 1 м. L=0.5x*πD=1,57 м.

Если же приступая к выполнению проекта, оказалось, что оптимальная длина дуги не известна, как и та часть окружности, которую она составляет, рассчитать дугу на теплицу можно используя формулу Гюйгенса, которая выглядит следующим образом:

≈

2l – L 3

AB=L

AM=l

AB, AM и MB являются хордами.

Погрешность результата составляет до 0.5% в случае, если дуга AB содержит 60°. Но этот показатель резко падает, если уменьшить угловую меру. Например, для дуги в 45° погрешность составит всего 0.02%.

Как построить пленочную теплицу из труб ПВХ своими руками

На примере рассмотрим строительство теплицы с каркасом из труб ПВХ, который будет покрываться полиэтиленовой пленкой.

Применение ПВХ труб

– выгодное решение, они не бояться влаги, в отличие от деревянных материалов, и не подвергаются коррозии, как металлические профили. Для начала советуем составить план теплицы, рассчитать количество и стоимость материала.

После того, как вы определились с местом строительства теплицы, вам понадобятся следующие материалы:

— брус и доски, предварительно необходимо пропитать антисептиком 2-3 раза, так вы предотвратите гниение; — трубы ПВХ (поливинилхлорида) и элементы крепления; — плотная полиэтиленовая пленка; — арматура, пруты длиной 1 м. и диаметром 14 мм; — саморезы и гвозди; — зажимы для крепления полиэтиленового покрытия; — петли, замки, ручки для дверей и форточек.

Пошаговое описание строительства арочной теплицы

1. Перед началом строительства необходимо выровнять участок под теплицу.

По периметру сбить короб из деревянных досок 30х200 мм, который по углам укрепить арматурой.

2. По периметру фундамента забить пруты арматуры, длиной 1 метр, на расстоянии 50-80 см друг от друга. Чем ближе они будут расположены, тем устойчивее будет конструкция.

Пруты забить в землю на глубину не менее 40 см (для надежности достаточно чтобы из земли выглядывало 50-60 см). Они должны также располагаться напротив друг друга с обеих сторон.

3. Наденьте на пруты арматуры трубы ПВХ (обычно применяют трубы диаметром 25 мм, а длину выбирают в соответствии с размером теплицы). Расчет теплицы можно сделать с помощью калькулятора строительных материалов https://www.zhitov.ru/glasshouse2/.

4. Все трубы закрепить к деревянному каркасу.

5. По углам, для надежности и устойчивости, укрепить каркас дополнительным брусом.

6. После установки всех дуг, по длине конструкции крепят горизонтальные трубы в нескольких местах (3-5 опор) при помощи элементов крепления.

7. Каркас готов, пришло время накрыть его полиэтиленовой пленкой, которая крепиться при помощи специальных зажимов. Лучше выполнять эту работу при температуре в 16-18 градусов, во избежание провисания материала. Пленку у земли можно прикопать землей или придавить кирпичами или досками.

Выбирайте армированную пленку, если хотите чтобы она служила дольше.

8. В тех местах, где намечен дверной проем, подогните пленку во внутрь теплицы.

9. Замеряйте размеры дверного проема и сбейте брус по размерам, после чего закрепите пленку. При помощи петель прикрепить дверь к каркасу теплицы. Аналогично сделать форточки для проветривания.

Вот и полностью готова теплица, осталось обустроить грядки внутри, засыпать стеллажи плодородной землей и посадить рассаду ваших любимых овощей. Эта летняя теплица из ПВХ труб не требует обогрева.

Чертежи теплицы из поликарбоната своими руками из профильной трубы

С выбором места и возведением основы покончено, пришло время к непосредственной разработке чертежа, теплицы своими руками, используя профильную трубу.

Схема чертежа теплицы из поликарбоната

Как создать арочную теплицу из поликарбоната собственноручно, схемы и чертежи, фото.

С помощью арочной модели можно построить как небольшой парник, так и огромную капитальную теплицу. Чтобы сделать теплицу из поликарбоната своими руками, из профильной трубы, необходимо сделать грамотные чертежи и расчеты. Если говорить об арочной форме, тогда нужно знать некоторые отличительные черты данной конструкции. Самое главное, что следует учитывать, это конечно же высота самой теплицы, и то как это согласуется с размером листов стандартных форм. Длинной листы, бывают только 6 метров, что сам по себе влияет на коррекцию будущей постройки.

Как мы можем получить дугообразную форму? Лист нужно положить в поперечное положение, и радиус покрытия составит 190 сантиметров. Шириной в 380 сантиметров. Исходя из этого, можно понять, что и высотой постройка будет 190 сантиметров.

Так выглядит арочная теплица из поликарбоната внутри

Если 190 сантиметров, мало для ваших нужд, можно попытаться сделать ее выше, обустроив цоколь. Если сделать, высоту цоколя в 100 сантиметров, можно расширить саму постройку до 240 сантиметров.

Чертежи теплицы, арочного типа из поликарбоната из профильной трубы

Также профильную трубу можно согнуть, чтобы подстроить ее под свои нужды, но как мы уже говорили ранее, для этого необходимо использовать специальные инструменты, или же купить профиль в виде дуг.

Схема теплицы из поликарбоната

Если вы разрабатываете чертежи теплицы из поликарбоната своими руками, из профильной трубы небольшого размера, примерно 5 метров, можно использовать всего лишь две дугообразные рамки. Если же теплица больше 6 метров, вам необходимо будет провести дополнительные расчеты.

Следующим шагом будет разработка чертежей теплицы из поликарбоната своими руками, из профильной трубы, вам необходимо будет указать, шаг крепления. Ребра креплений при постройке теплицы арочного типа, необходимо располагать вдоль дуг. Сверяйте свои задумки, с техническим паспортом изделия, ведь ваши манипуляции не должны быть чем то неожиданным для данного материала.

Чертеж теплицы из поликарбоната своими руками, из профильной трубы двускатного типа.

Для такой постройки необходимо взять профильную трубу размером 40 на 20 миллиметров.

Чертеж двускатной теплицы

По этому чертежу вы сможете собрать, неплохую, двускатную теплицу, с вентиляционными отверстиями.

Пример теплицы с двускатной крышей

Стропилы при наклоне создают угол наклона до 30 градусов, что в свою очередь благоприятно скажется на сходе осадков с поверхности теплицы.

Проект теплицы из поликарбоната и профильной трубы, с двускатной крышей

Чтобы возвести такую постройку, чаще всего используют прочный профиль как минимум 20 на 40, для основных несущих деталей, стропил и балок, для менее важных деталей, можно использовать профиль 20 на 20. Если вы решите покрывать теплицу листами поликарбоната, учтите тот факт, что стыковочные места плит, обязательно должны располагаться на профиле. Расстояние между стропилами не больше 1 метра.

Сезонные теплицы, проекты и чертежи.

При создании теплиц на один сезон, особых жестких требований к конструкции нет, ведь им не нужно выдерживать давление снега. Главное обеспечить вентиляцию пространства. Листы необходимо соединять крепежными профилями.

Теплица хлебница, чертежи.

Эта конструкция отличается своей оригинальной конструкцией, которая имеет ряд преимуществ:

Необычный дизайн;
Нет необходимость в большом количестве стыковочных линий;
Легко выполнить процедуру проветривания;
Легкость в сооружении теплицы.

Две полудуги фиксируются на специальных выдвижных шарнирах, это будут раздвижные элементы, сам каркас нужно выполнить, используя профильную трубу, с небольшим сечением.

Теплица хлебница, фото

Как сделать теплицу из поликарбоната своими руками, видео:

Итог:

Чертежи теплицы из поликарбоната своими руками из профильной трубы, помогут вам построить такую теплицу или парник, который вам необходим. Таким образом вы сможете, обеспечить себя овощами, в любое время года, главное составьте правильные планы, и посчитайте количество расходных материалов, таким образом вы сможете избежать лишних затрат. На этом мы прощаемся с вами, желаем всего доброго и до встречи на нашем сайте об огороде без хлопот!

Составляем в 3 этапа чертеж теплицы
