Зачем нужна буровая установка: 5 преимуществ

Виды буровых установок

Комплекс устройства и смежных агрегатов для оборудования скважин используется в таких промышленных сферах, как:

• нефтедобывающая и газодобывающая отрасль;
• строительство;
• горнодобывающая отрасль;
• при геологоразведке.

В научных исследованиях применяются установки, модифицированные под добычу геологических образцов.

Буровые установки комплектуются в зависимости от следующих параметров:

• назначения скважины;
• с учетом климатических зон;
• параметров грунта.

В строительстве и при некоторых методах геологоразведки используют передвижные или самоходные буровые установки.

Переносные комплексы или отдельные конструкции применяются при геологоразведке в горных массивах.

В зависимости от технических параметров работ, свайные установки классифицируются по типу привода, или способом питания на следующие подгруппы:

• Дизельные – конструкции небольшой мощности, осуществляют бурение до 100 м, отличаются высокой мобильностью.
• Электрические – небольшая мощность техники позволяет в короткие сроки устанавливать артезианские скважины.
• Электрогидравлические – использование распространенного типа питания, позволяет применять технику во всех сферах.
• Дизельно-электрические – применяется в оборудовании высокой мощности для использования в твердых, горных породах на значительную глубину (до 6 тыс. м).

В зависимости от климатической зоны, агрегаты имеют категорию: плавучие буровые (предназначены для работ на воде), наземные.

Характеристика шарошечного бурения

Шарошечное бурени — вращательный способ бурения скважин с использованием в качестве породоразрушающего инструмента шарошечного долота. Вращатель приводится в движение от двигателя автомобиля или отдельно установленного электродвигателя посредством приводного вала.

Разработанный грунт вымывается из забоя скважины методом прямой или обратной промывки. Промывочный раствор может подаваться как самотёком, так и насосной станцией.

Шарошечное бурение применяется для разработки скальных и полускальных грунтов при устройстве глубоких скважин до 150 м. Буровая установка с правильно подобранным долотом и утяжеленными бурильными трубами отлично справляется со скальными породами.

Специалисты-буровики рекомендуют использовать этот метод бурения при соблюдении следующих условий:

1. Гидрогеологический разрез участка изучен достаточно хорошо. Известно, что бурить предстоит скальные породы. Известен уровень залегания водоносной зоны в коренных породах.
2. Подземная вода обладает характерным для артезианских скважин напором
3. Имеется возможность бесперебойной доставки технической воды для промывки скважины.

Достоинства и недостатки шарошечного бурения

Данный метод бурения имеет следующие преимущества:

• высокое качество вскрытия водоноса в коренных скальных породах;
• возможность устройства скважины большого диаметра;
• высокая скорость бурения, небольшие затраты энергоресурсов.

Существенным недостатком шарошечного бурения можно назвать необходимость организации промывки скважины.

Бур для скважин своими руками

Бур для скважин делается из металла. Непосредственно бур представляет собой конструкцию из металлического стержня с заточенным концом. По бокам бура крепятся ножи. Для полостей-ножей можно использовать половинки от металлического диска толщиной около 15 см. Затем ножи необходимо приварить к стержню с наклоном приблизительно 22 градуса. Половинки диска размещаются друг напротив друга. Между параллельными ножами наклон должен быть 44 градуса.

Можно сделать ложковый бур для скважин. Он имеет форму цилиндра с продольным разрезом сбоку. Длина этого бура составляет порядка 800 мм. Сделать этот бур можно из листовой стали, которую необходимо свернуть по требуемому размеру и зафиксировать сваркой.

Чтобы проще было преодолевать различные пласты грунта, используют такие буры:

• бур-ложки используют для песчаного грунта;
• бур-долото применяется для разрыхления твердых пород;
• спиральный бур (также называется, змеевик) используется для глинистых почв;
• желонка дает возможность поднимать на поверхность землю.

Другие виды скважин

Есть и другие разновидности этих источников водоснабжения. Совершенно необязательно делать бурение на большую глубину: к примеру, можно сделать скважину до 20 метров, если соорудить абиссинский колодец. Он делается таким образом.

Земля пробивается на необходимую глубину до водоносной жилы. Для чего можно использовать дюймовую трубу с тонким наконечником в конце. На вбитой трубе крепится самовсасывающий насос, он будет создавать вакуум. Если эта скважина будет давать недостаточно воды, можно на участке установить несколько абиссинских скважин.

Чтобы пробить скважину, желательно найти легкий песчаный грунт. Не забывайте, что абиссинский колодец можно соорудить не на любом участке. Чтобы он работал, вода должна находиться не глубже 7 метров. Естественно, вы сможете прорыть и больше. Также учитывайте, что на каменистой почве сделать такую скважину не выйдет. Для абиссинского колодца обычно используют пластиковые или металлические трубы. Лучше всего их нарезать по два метра. Трубы заводятся в землю постепенно и крепятся резьбой. Можно пользоваться масляной краской для герметизации стыков или лентой для сантехники.

Можно для надежности соединения использовать и муфты. Если сооружение не будет герметичным, то оно просто порвется. Не забывайте, что диаметр наконечника должен быть больше диаметра трубы. В конце трубы нужно установить фильтр-иглу. Он необходим, чтобы обеспечить подачу чистой воды и защищать систему колодца от мусора. Иглу желательно делать металлической или непосредственно материала трубы. Чтобы изготовить фильтр иглу необходимо проделать в трубе отверстия диаметром 7 мм. Отверстия обязаны находиться в шахматном порядке. На отверстия крепят нержавеющую сетку. Вместо крышки к окончанию трубы крепят острый наконечник, который обязан быть немного шире непосредственно трубы. Для копья лучше всего выбрать олово.

Не стоит использовать свинец, поскольку он сильно загрязняет воду и просто сделает ее непригодной для употребления.

Скважина-игла может сооружаться по-разному: ее можно забивать или бурить. Чтобы забить конструкцию в землю, вам будет необходима забивная бабка, а непосредственно в трубу нужно все время лить воду. Затем, когда вода резко уходит в землю, конструкцию можно заглубить в грунт. Когда она опустится еще на 50 см, можно подключить насос.

При забивном способе есть шанс повредить конструкцию о камень или не попасть в водоносную жилу. Бурение в данном отношении надежней, но вам будет необходимо специальное оборудование.

Вначале надо определить месторасположения. Колодец может располагаться как на улице, так и в подвале помещения. После нужно выкопать яму шириной и глубиной в один метр. Верхний слой грунта можно убрать буром. После можно начинать забивать в землю трубу. Для этого потребуется груз приблизительно 35 кг. Подходят блины от штанги. Трубу надо направлять посередине ямы. Когда труба зайдет в землю, необходимо прикрутить второй отрезок и продолжать работу. По достижении водоносной жилы нужно промыть фильтр. Насосом необходимо удалить грязную воду. Площадка около колодца бетонируется. Затем можно подсоединять к водопроводу скважину.

Абиссинский колодец – это простейшее в обустройстве сооружение для воды своими руками, которое не потребует значительных затрат и довольно легко делается внутри помещения или на участке.

Подводя итог нужно сказать, если вам надо сделать скважину на даче для каких-то целей, то необходимо подготовить все требуемые материалы и инструменты, определить грунт, проанализировать возможности предстоящей конструкции, изучить различные виды буров и бурового оборудования, и сделать их самостоятельно.

для горизонтального бурения «ГОРИЗОНТ-3»

Преимущества буровой установки:

1. Вложения в несколько раз меньше, чем заводские аналоги.

2. Возможность использования бура, штанг и вертлюга от буровой “Горизонт-2″, то есть дополнительные токарные работы обойдутся всего около 1 тыс. руб.

3. Мощная рама и система подачи, позволяющие развить большое усилие подачи вперёд-назад.

4. Высокая скорость бурения даже в тяжёлых грунтах.

5. Очень удобна в работе – для работы с этой буровой вполне достаточно 2 человек.

6. Можно использовать мотор мощностью 1 кВт (он легче и дешевле).

7. Для работы с этой буровой достаточно приямка размером 195 х 80 см. (глубина по желанию). Для более комфортной работы желательные размеры приямка 195 х 90 см.

Недостатки: не может работать в каменистых грунтах (каменистые грунты встречаются очень редко, поэтому этот недостаток не страшен).

Комплектация чертежей:

1. Руководство по изготовлению буровой с фотографиями процесса сборки и с фотографиями всех деталей.

2. Чертежи замков для буровых штанг с трапециидальной резьбой.

3. Чертёж заготовки для бура, инструкция по изготовлению бура своими руками.

4. Чертежи деталей вертлюга, инструкция по сборке самодельного вертлюга.

5. Руководство по изготовлению специальной лестницы (для более удобной работы).

6. Чертежи винтовых опор (для быстрого выравнивания рамы).

7. Схема изготовления прицела, позволяющего быстро прицелиться без использования верёвки/бечёвки. (Можно прицеливаться даже через оживлённую трассу).

8. Руководство по изготовлению дешёвого и практичного самодельного компрессора (с фотографиями).

МГБУ канатно-ударного бурения

Это простейшая малогабаритная конструкция, для которой не нужны сложные чертежи. Потребуется собрать станину, ударный патрон и желонку. А вот для облегчения работы нужен редуктор, к которому и подключается вся система. Вес патрона примерно 75-85 кг, желонка послужит для очистки забоя от грунта, а эффективность МГБУ доказана как на песчаных, так и на глинистых грунтах.

Требуемый «стакан» изготавливается из отрезка трубы с толстыми стенками сечения 80-120 мм, чем тяжелее патрон, тем лучше (если делается чертеж, то лучше сразу заложить вес патрона для определения несущей силы штанги). Снизу стакана привариваются «зубы», помогающие разрыхлению грунтов, но можно сделать низ ровным или заострить одним концом. Обязательно выполнить на верхней части стакана несколько отверстий для крепления троса, размер патрона в длину до 2 метров, больше не нужно – это будет неудобно для работы.

Треугольное основание, станина, патрон и трос – вся мини установка готовится недолго, подключить редуктор и можно начинать работу. Рекомендуется сначала сделать небольшую ямку, куда и будет нацелен патрон, диаметр ямы не должен быть намного больше сечения «стакана».

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки

При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

• Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
• Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
• Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
• Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

Рама мини-буровой установки состоит из трех частей:

• горизонтальной платформы;
• вертикальной рамы;
• подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна

Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется

Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка

Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

Чертеж вертлюга для малогабаритной буровой установки

Разновидности буровых установок

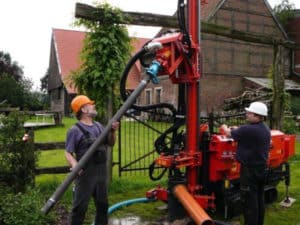

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

• агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;

• установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

• роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

• роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

Разновидности аппаратов

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

Буровая установка (МГБУ)

Шнекового типа

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

Установка для роторного бурения

Как сделать опору и собрать установку

Каркас шнековой установки делают примерно следующим образом;

• сваривают четырехугольное основание из профильной трубы;
• устанавливают три стойки из трубы 25 мм;
• надевают на столбы куски труб диаметром 32 мм;
• приваривают к этим элементам горизонтальную каретку под мотор-редуктор;
• к верхним концам стоек приваривают треугольную обвязку.

Опорные столбы каркаса при монтаже установки крепят ровно посередине сторон прямоугольного основания. Это в последующем обеспечит устойчивость вышки. Далее устанавливают собранную таким образом переносную конструкцию на месте бурения скважины. На верхней обвязке вышки монтируют электролебедку. На каретке устанавливают мотор-редуктор.

Затем соединяют через вертлюг шланг помпы, мотор и бур. Водяной насос для шнековой бурилки нужно использовать достаточно мощный. Иначе в последующем бур начнет застревать в грунте. После сборки установки можно подключать все необходимое оборудование к электросети и приступать собственно к выполнению работ по гидробурению скважины с использованием стандартной технологии.

Виды скважинных установок для бурения

Буровая установка для бурения скважин имеет несколько разновидностей:

1. Ударные конструкции. Отличаются высокой надежностью при эксплуатации. Базовую часть изделий составляет прочное основание, к которому крепится трос с долотом. Буровая установка на воду способна рыть скважины глубиной до 100 м. Несмотря на невысокую скорость, работа может проводиться на твердых, каменистых почвах.
2. Шнековые приспособления. В качестве рабочего инструмента используется шнек, с помощью которого ведется подъем измельченного грунта на поверхность. Оборудование обладает высокой производительностью, но нуждается в постоянной очистке рабочих частей.
3. Роторные изделия. Относятся к изделиям с ручным приводом, не требующим наличия электродвигателя. Обладая малой производительностью и небольшими габаритами, находят применение в работе с мягким грунтом. Это может быть песок или подвижные слои почвы.
4. Роторное бурение с промывкой. Относится к современным методам. Высокая скорость проводимых работ требует наличия дорогостоящего оборудования.

Назначение плавающих буровых платформ

Основная задача плавающих платформ – бурить и испытывать скважины для стационарных платформ, которые не имеют соответствующего оборудования для выполнения таких операций. Более большие добывающие платформы обычно имеют все необходимое оборудование, связанное с бурением. Основная цель всех стационарных платформ – это добыча углеводородов, а бурение нескольких скважин с помощью небольшой добывающей платформы может быть неэкономичным, поэтому в некоторых случаях дешевле арендовать буровую платформу, чем платить за оборудование, место на платформе и бригаду для бурения.

В течение эксплуатации скважины (см. Устьевое оборудование скважин) необходим ремонт скважины, который называется капитальным. Это может быть замена изношенного оборудования в НКТ, очистка скважины от песка, парафинов и минеральных отложений, изоляция обводненных горизонтов, перфорация, спускоподъемные работы, связанные с НКТ, и т.д. Для повышения производительности пласта могут использоваться кислотная обработка и гидроразрыв пласта. Некоторые из этих операция могут производиться с помощью канатов и тросов, койлтьюбинговых труб и буровой вышки, расположены на небольшой добывающей платформе или на специально нанятой буровой установке.

Предварительные расчеты

Перед тем как начинать бурить ямы под столбы, необходимо произвести предварительные расчеты. Для установки любого столба нужно отверстие. Оно по диаметру немного превосходит размер самого элемента конструкции. Яма должна строго соответствовать параметру столба. Для этого делаются предварительные расчеты. Зачастую они достаточно просты. Если яму сделать слишком просторной, то это приведет к рыхлению почвы. Это недопустимо для столбчатого основания. Фундамент получится шатким и не жестким.

Очень важно рассчитать расстояние между столбами. Для этого используются нехитрые формулы. Здесь на самом деле все предельно просто

Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества

Здесь на самом деле все предельно просто. Масса конструкции напрямую влияет на число столбов. Чем она тяжелее, тем их количество должно быть больше. Бурить ямы под столбы нужно на определенную глубину. Делается это с помощью различных приспособлений, о которых будет рассказано ниже. При этом глубина напрямую зависит от того, какой тип грунта присутствует в данном регионе. Чем более он плывучий, тем глубже нужно копать. Такая вот простая закономерность, которая позволяет создавать фундамент высокого качества.

Классифицирование по способу передвижения

Буровые комплексы имеют типологию по способу передвижения.

Переносные

Малогабаритная переносная буровая установка «Вектор ВР-2.120»

Техника небольших размеров используется для бурения до 200 м. Эти машины имеют небольшой вес (до 1000 кг), быстро комплектуются на участке, не требуют наличия сертификатов соответствия при буровых работах. Поскольку все элементы агрегата разбираются, переносятся и собираются на месте непосредственно – второе название малогабаритных установок – переносные буровые.

Чаще всего используется электрический привод, поскольку необходимое питание составляет 220 V. Такие агрегаты наиболее распространены при бурении водяных колодцев и артезианских скважин.

Переносные ручные

Разновидность малогабаритного оборудования используется для ремонта скважин, при мелком строительстве для отверстий под сваи и столбы, при монтаже отопительных систем.

Ручная буровая установка

Самоходные

Агрегат располагается на транспортном средстве большой грузоподъемностью. Оснащена установка рамой и кабиной. Для передвижения данного вида оборудования не требуется дополнительного транспорта.

Универсальная буровая установка ПБУ-2

Агрегат устанавливается на основу гусеничных тракторов, вездеходов, как наиболее распространенный вариант, используется рама КАМаЗ. При использовании установки при водном бурении используются катера или другой водный транспорт.

Самоходные буровые установки применяются в промышленной сфере для установки свай при промышленном строительстве, при добыче нефти и газа, реже в мелком хозяйстве. Используется гидравлическая или механическая система, при питании от двигателя буровой, электродвигатель или гидромотор.

К преимуществам самоходных буровых установок можно отнести следующие критерии:

• Возможность использования в труднопроходимой и горной местности, за счет монтажа установки на соответствующую основу.
• Использование канатного способа для скважин.
• Установку не нужно демонтировать после использования.
• Возможность эксплуатации в качестве стационарного агрегата.
• Более дешевый ремонт, в сравнении со стационарными машинами.

К самоходным агрегатам относят класс гидравлических машин. Преимущество гидравлической системы состоит в том, что агрегат не нуждается в электропитании. Бурение осуществляется за счет веса утяжеленного бура.

Стационарные

Буровые агрегаты, оборудованные дополнительными опорами и монтажными элементами. Изготавливаются по типу блочного модуля, применяются при нефтедобыче и газодобыче. Модули оснащаются вышками с электронным управлением буровых работ.

В качестве дополнительных блоков в модули устанавливаются системы очистки, обогревательные установки и прочее оборудование. Для производства нефтяных скважин в условиях пониженных температур, разрабатываются стационарные буровые с дополнительными блоками питания для поддержания рабочей температуры.

Виды самодельных буровых установок

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

• Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

• Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

• Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Процесс изготовления бурового оборудования

Создание механизма включает в себя:

• Изготовление бура.
• Сварка рамной конструкции.
• Монтаж электрооборудования.

Изготовление бура

Порядок работ:

Размеры и устройство самодельного бура

• На концах ручек с помощью плашек нарезают резьбу длиной 2,0—2,5 см.
• Ручки вставляют в боковые входы крестовины.
• В нижний конец вкручивают сгон.
• К сгону присоединяют трубу диаметром 15 мм.
• К концу патрубка приваривают наконечник из двух треугольных стальных пластин.
• К крестовине присоединяют шланг для подачи воды.

Для соединения шланга с крестовиной используют переходник. Между переходником и крестовиной вставляют резиновую прокладку.

Сборка рамы

Для сварки рамы используют металлические профили квадратного или круглого сечения. Все элементы конструкции сваривают между собой в единую пирамидальную конструкцию.

На вершину рамы навешивают блок. Через блок натягивают стальной или пеньковый канат. К канату присоединяют буровой снаряд. К основанию рамы приваривают платформу для крепления электродвигателя.

Рама для ручного мотобура

Электрооборудование

Через отверстия в платформе прикручивают опоры электродвигателя. Мощность силового агрегата составляет 1,0—3,0 кВт. Для регулировки скорости вращения лебедки используется редуктор. Устройство через фланец присоединяют к валу электродвигателя.

Источником питания служит розетка сети переменного тока 220 В, либо автономный электрогенератор.

Буровая установка ударно-канатного бурения
