Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

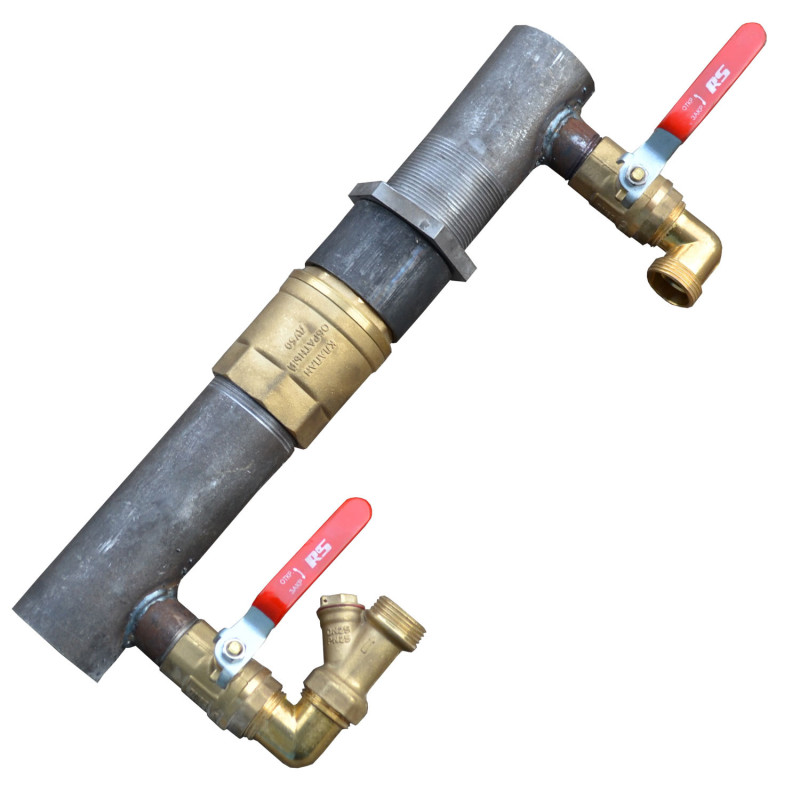

Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

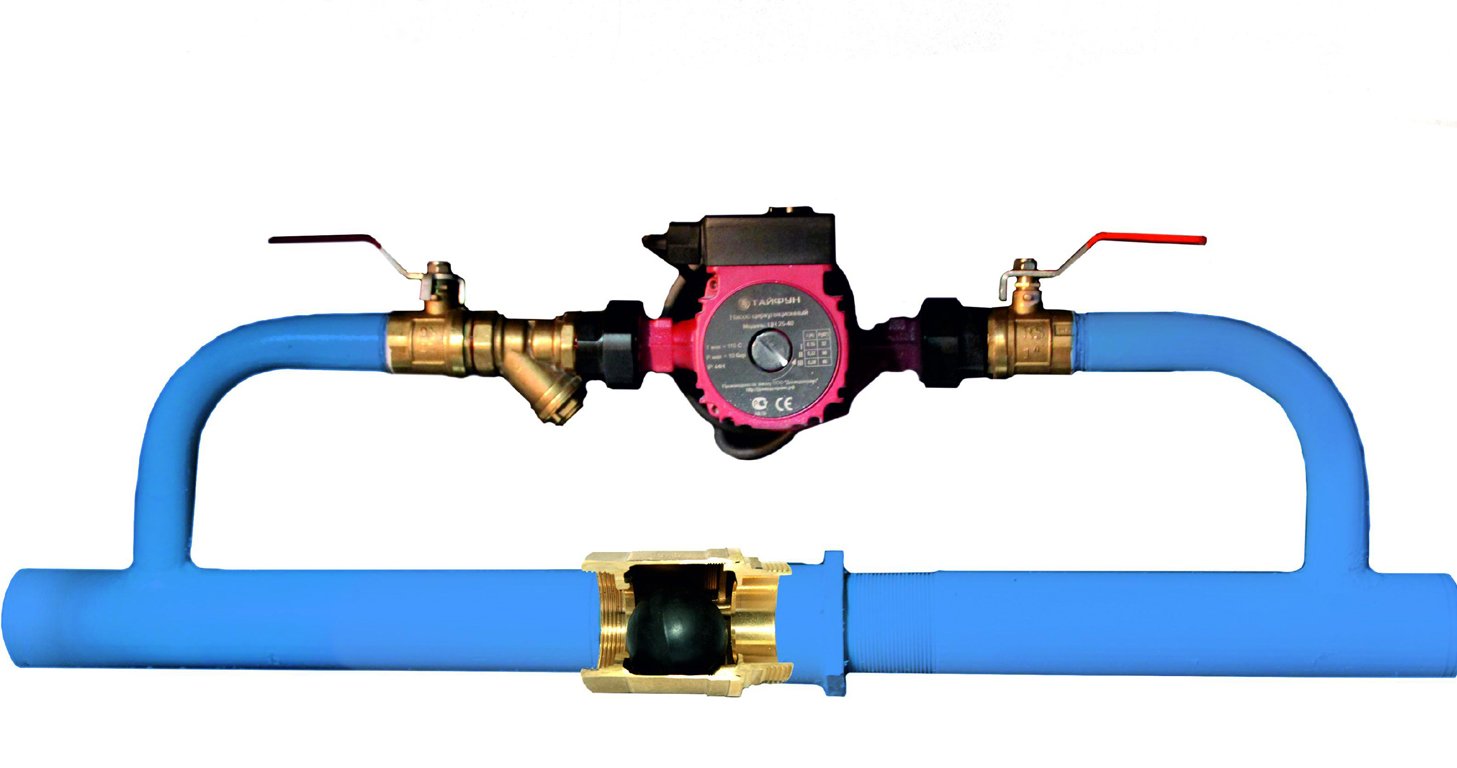

Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

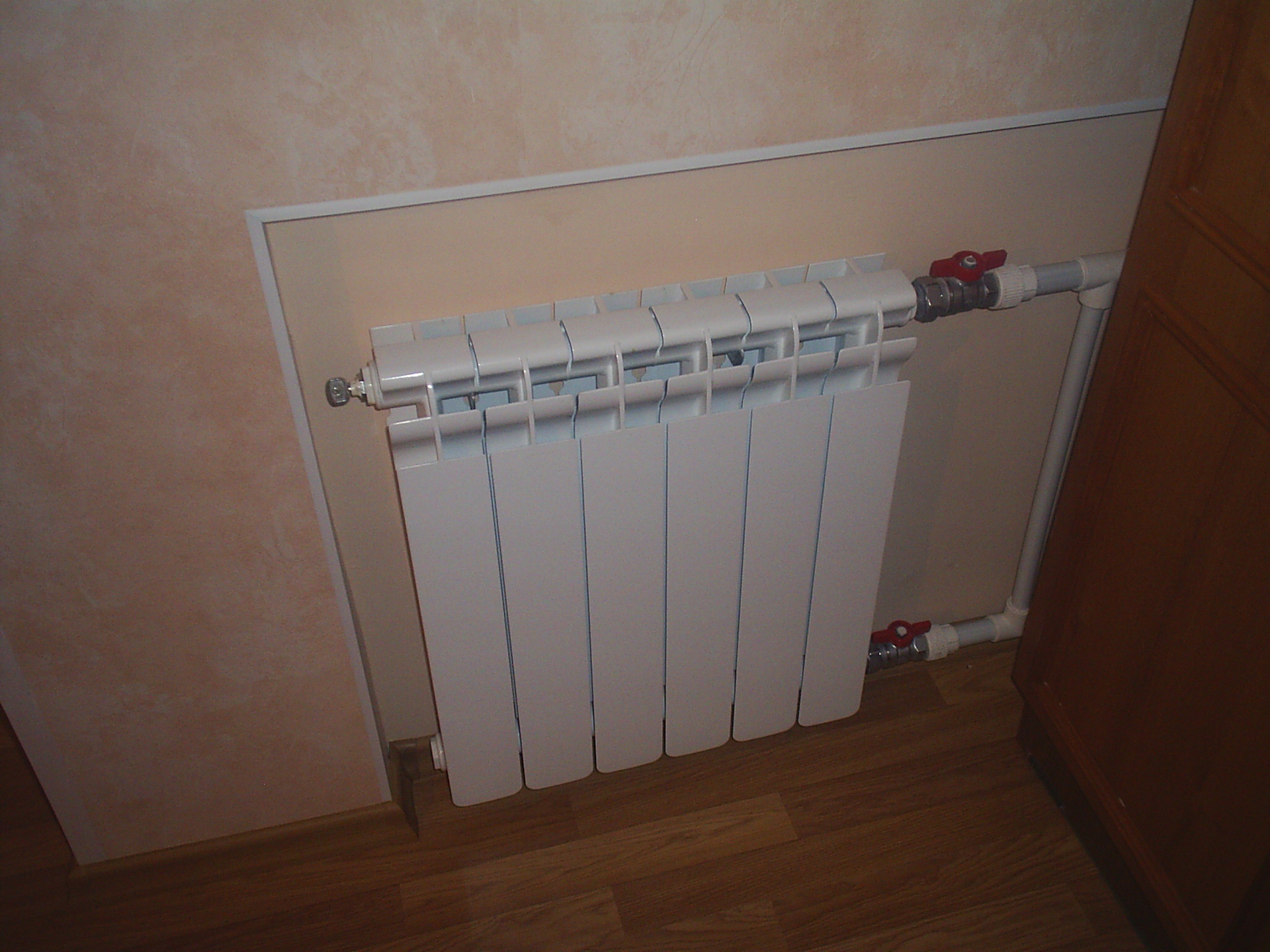

Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Виды
Широкая область использования вынудила конструкторов и инженеров создавать самое разнообразное оборудование для конкретных целей. Различия между байпасами обусловлены либо видом запирающей арматуры, либо целевым предназначением.
С краном
Относятся к механической группе. Все управление таким устройством производится вручную манипуляциями с краном, располагаемым в основном в центральной части перемычки.
Допускается использование как трехходовых, так и шаровых перекрывающих устройств, на принципе действия это не отражается.
С клапаном

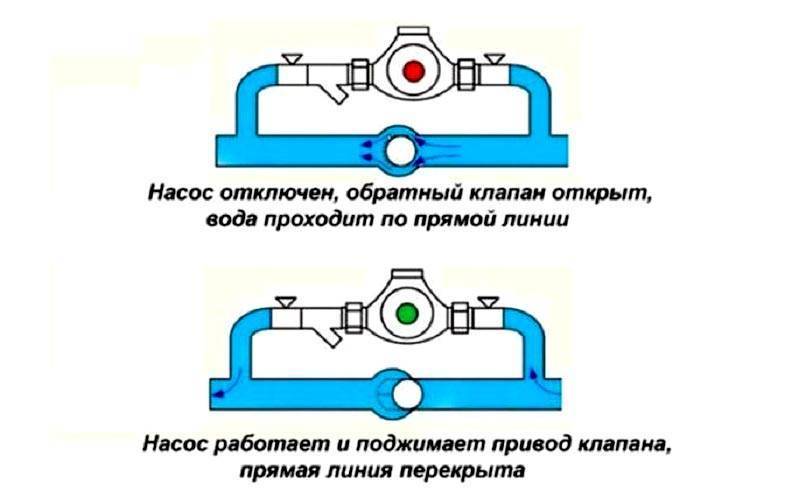

Байпасная линия может быть выполнена и с использованием клапана. Это уже полностью автономное от людей устройство, которое в процессе работы не регулируется.
Резина, из которой делается шарообразный клапан, придает ему избыточную плавучесть.
Подобная техника обычно используется в прямой связке с насосом, обеспечивающим циркуляцию воды. Подключение их друг к другу позволяет обеспечить одновременный запуск.
Несмотря на удобство и эргономичность автоматизированной схемы, она применима не везде. Допускается использовать подобные устройства исключительно в контурах с безупречно чистой жидкостью.
Внутри старой металлической трубы сплошь и рядом встречаются накипь, ржавчина, окалины и посторонние примеси.
При контакте с мягким клапаном они способны очень быстро вывести его из строя. А невозможность до конца открыть или закрыть ход жидкости лишит автоматический контур основного преимущества.
Радиаторный тип байпаса
С накладным термостатом или без него. Подразумевает монтаж их рядом с нагревательными батареями, что позволяет отключать такие батареи в случае необходимости.

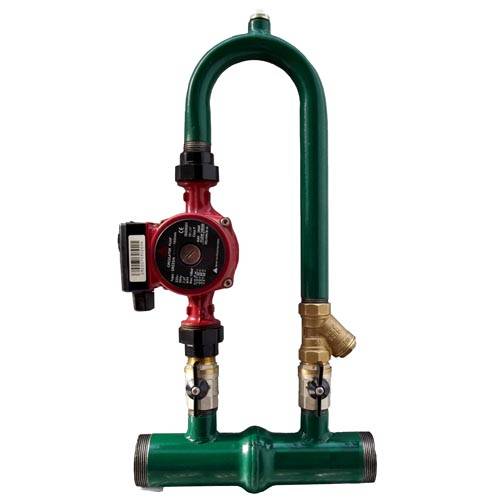

Другой тип – насосный, устанавливается всегда рядом с перекачивающими аппаратами и, наряду с полной остановкой, дает возможность корректировать режим их работы.
Совершенно блокировать работу того или иного компонента бывает нужно, чтобы отремонтировать или заменить его.
При этом через байпас водяной поток будет проходить свободно, связывая остальные радиаторы и котел (либо части водопровода) максимально стабильно.
Также резервные системы питания приходится использовать, чтобы преодолеть объективные слабости однотрубной отопительной системы.
В ней теплоноситель неизбежно распределяется недостаточно равномерным образом.
Последовательное питание радиаторов по объективным причинам оборачивается остыванием жидкости, и уже в последних нагревательных приборах она циркулирует с очень малой эффективностью.
Но если до радиатора смонтирован байпас, проблема несколько смягчается.
Определенная доля нагретой воды добирается без потери тепла даже в самые дальние углы и идет обратным ходом спокойно. Особенно ценно такое преимущество в крайне длинных и разветвленных контурах.
Похожим образом удается регулировать тепловую отдачу радиаторов даже в двухтрубных системах.

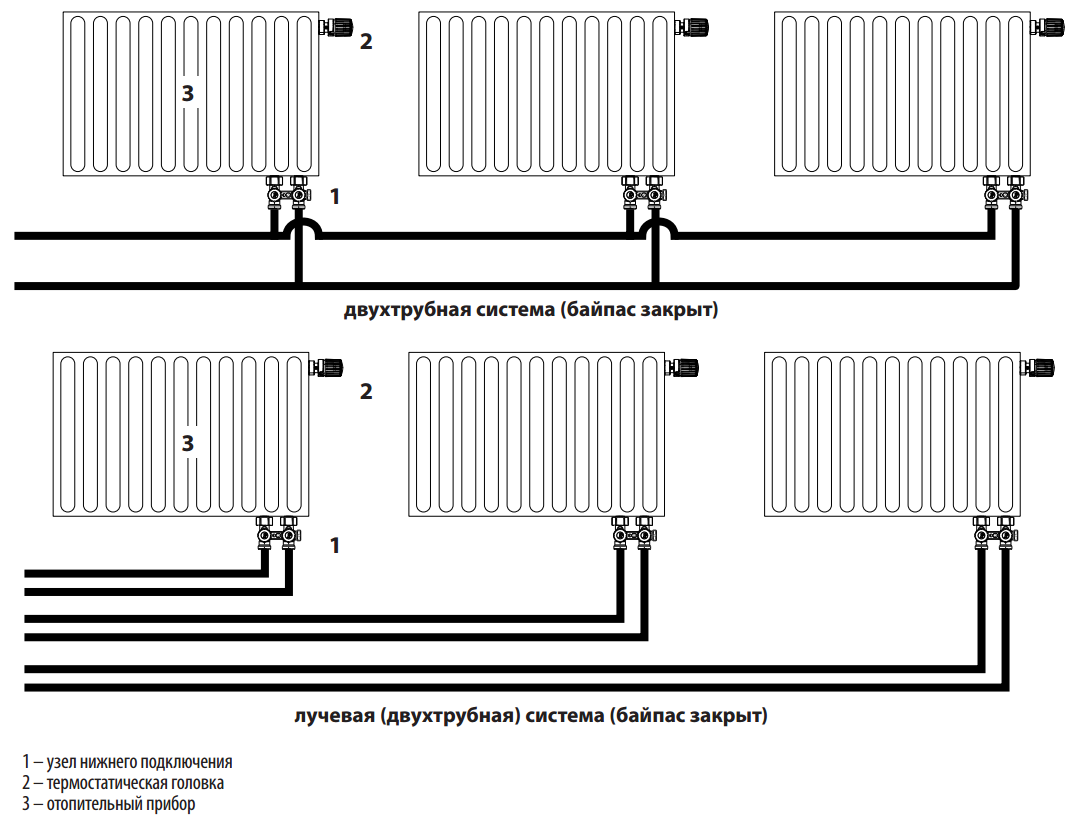

Байпас в двухтрубной системе
Все, что нужно – перекрытие крана в определенном месте.
Дальше теплоноситель станет поступать лишь на участки, где в нем есть необходимость.
Байпас ставится также в тех домах, где электропитание нестабильно. Закрытие крана, подающего жидкость через неработающий временно насос, позволяет восстановить стабильное действие системы в целом.
Да, естественная циркуляция менее эффективна, чем искусственная, но в такой ситуации выбирать не приходится.
Шаровой кран в байпасе прикрывают, когда требуется:
- починить насос;
- заменить его после поломки;
- вычистить грязь из сеток фильтра.

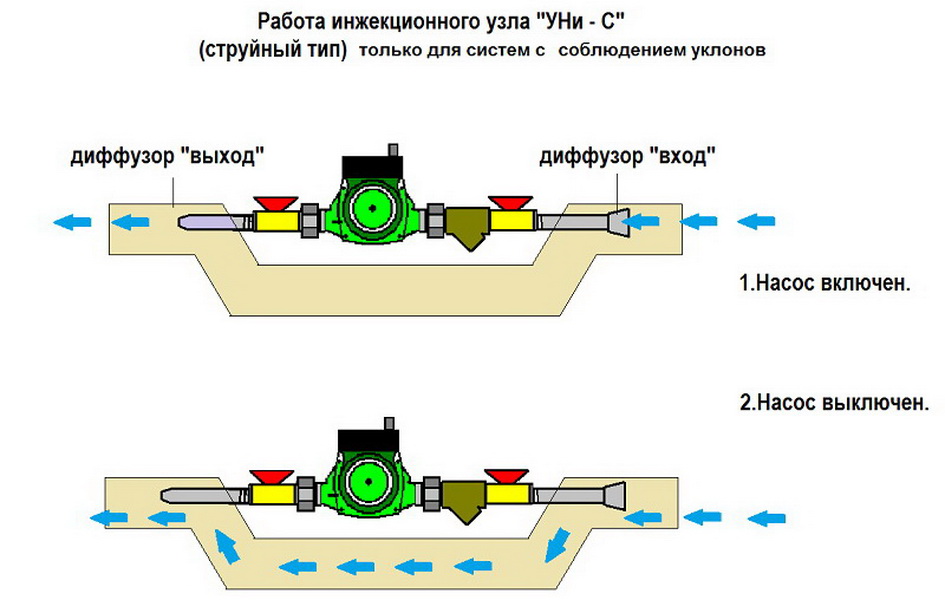

Инжекционный
Инжекционная схема байпаса отличается небольшой величиной и разработана специально для систем, монтируемых на небольшом участке.
Клапанный тип всегда делается стандартной величины, в таком байпасе встроенный насос, фильтры и краны выставлены по прямой линии.
Формирование параллельной обводки производится в соответствии с требованиями СНиП. Эти нормативы нужно учесть при подборе комплектующих, вплоть до незначительных деталей.
Монтаж байпасного обвода
С чисто технической стороны монтаж байпаса осуществляется так же, как и присоединение любого другого участка трубы. Это зависит от того, из какого материала сделан трубопровод. Например, в случае с металлопластиком или полипропиленовыми трубами установка осуществляется с помощью фитингов — в первом случае они либо скручиваются друг с другом, либо прессуются, во втором — припаиваются. Если же речь идет о стальных трубах, то работы происходят с применением сварочного аппарата.
При установке необходимо соблюдать несколько требований. О каждом о них уже упоминалось выше, но лучше свести все в одну систему:
- диаметр байпаса должен быть меньше, чем диаметр основной магистрали отопления,
- байпасный обвод устанавливается максимально близко к батарее отопления,
- во многоквартирных домах устанавливать на байпас запорные краны строго запрещено, в этой ситуации возможен монтаж только нерегулируемого обвода.
Для процедуры монтажа вам понадобятся фитинги-тройники, патрубки и запорные краны (если предусмотрен их монтаж). На входном патрубке ставится либо шаровой кран, либо вентиль, либо сочетание шарового и автоматического устройства. На выходной патрубок монтируется запорное устройство — кран или вентиль.
В процессе сборки важно полностью исключить возможность протечки. Необходим полный контроль над герметизацией стыков
Если монтаж производится с помощью резьбовых соединений, то уплотните их с помощью ФУМ-ленты. Для этого лучше применить метод сухой скрутки.
Сначала соединяете части фитинга, считая при этом, сколько оборотов получилось сделать. Затем раскручиваете соединение, наматываете на резьбу два слоя ФУМ-ленты и скручиваете обратно. При этом количество оборотов должно быть точно таким же, как и во время «примерки». Конечно, накручивание будет происходить более туго, но именно это вам и нужно. Подобный подход поможет обеспечить герметичность места соединения.
Дорогие друзья, теперь вы точно знаете, что такое байпас, и нужен ли он в вашей конкретной ситуации. Успехов вам в обустройстве системы отопления, и тепла вашему дому! До новых встреч!
Варианты использования байпаса
Регулировка температуры в радиаторе
В современных системах отопления процесс регулировки теплоносителя, как правило, осуществляется в автоматическом режиме с использованием приборов теплорегуляции. Альтернативой дорогим устройствам может стать обычный байпас, который позволит регулировать температуру нагрева батареи вручную.
Байпас на радиаторе отопления предназначен для возврата излишка теплоносителя обратно в стояк. Процесс регулировки происходит в механическом режиме, посредством открытия или закрытия запорно-регулирующей арматуры.
Иными словами, часть теплоносителя транспортируется в обход запорной и регулирующей арматуры, т.е. напрямую в обратную подводку.
Байпас для радиатора можно приобрести в готовом виде или соорудить самостоятельно

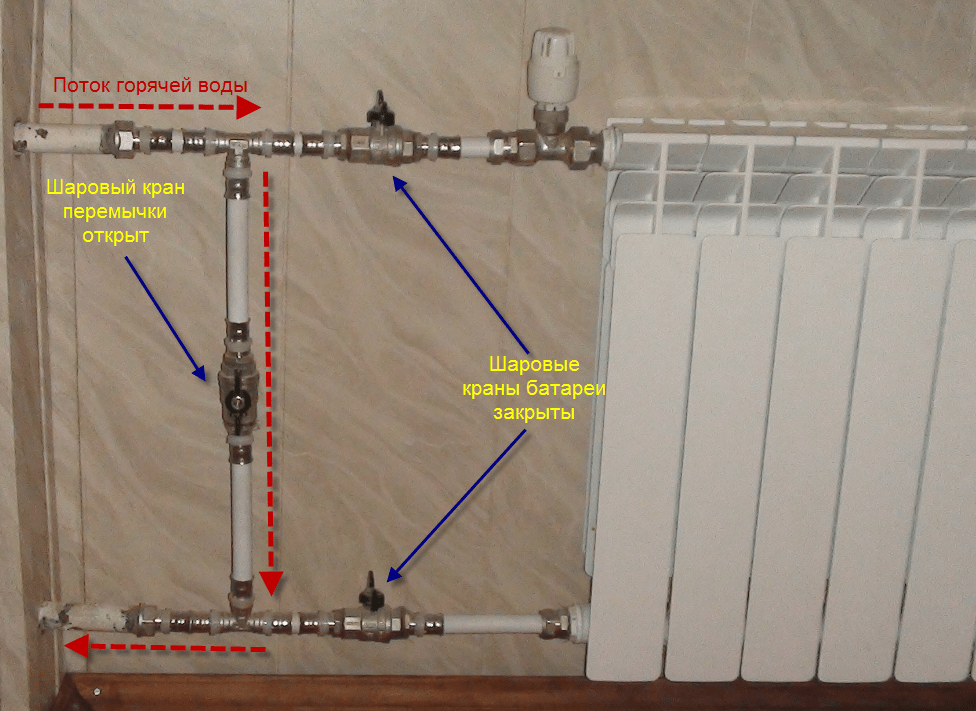

Произвести ремонтные работы на батарее, когда система обогрева находится в рабочем состоянии, без обводного трубопровода невозможно. Также наличие этого элементарного устройства упрощает процесс наполнения или слива системы.
Байпас позволяет осуществлять ремонтные работы без слива теплоносителя
Работа системы без электроснабжения
Современное отопление с использованием циркуляционного насоса подразумевает обязательный монтаж байпаса. Данная отопительная система энергозависима, и в случае отсутствия электроснабжения просто прекращает свою работу.
Наличие байпаса решит проблему, поскольку позволит сменить принудительный режим циркуляции теплоносителя на естественный.
Для этого домовладелец перекрывает кран подачи воды на циркуляционный насос и открывает кран на центральном трубопроводе. Данные манипуляции могут быть произведены автоматически, в случае приобретения байпаса с клапаном.
На верхней схеме насос отключен, теплоноситель циркулирует благодаря разности температур. На нижней – насос работает, клапан закрыт, теплоноситель циркулирует в принудительном режиме
Монтаж оборудования на обводном трубопроводе осуществляется в следующей последовательности:
- фильтрующий элемент;
- обратный клапан;
- циркуляционный насос.
Усовершенствование однотрубной системы
Однотрубная система морально устарела, но по-прежнему встречается в постройках прошлого века. Эта схема обогрева плохо держит температурный режим, постоянно находясь в крайних значениях (слишком холодно/слишком жарко).
Установка байпаса в системе однотрубного отопления позволит решить проблему терморегуляции в помещении
При монтаже данного элемента важно соблюсти следующие требования:
- перемычку располагают максимально близко к радиатору, удаляя от вертикального трубопровода;
- батарея и байпас должны быть разделены запорным вентилем или терморегулятором.
Классическая схема однотрубного отопления с байпасом
Примеры использования байпаса
Пример #1 — регулировка теплоносителя
Функциональным предназначением байпаса является возвращение в стояк избытка теплоносителя из батареи отопление, когда посредством ручного или автоматического терморегулятора изменяется его количество. Другими словами через байпас теплоноситель транспортируется параллельно запорной и регулирующей арматуре. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Также байпас ускоряет процесс наполнения или опорожнения системы.
Вот таким образом байпас может быть внедрен в отопительную систему
Пример #2 — работа системы без электричества
Монтаж байпаса в систему отопления особенно актуален при устройстве современных отопительных систем, подразумевающих использование циркуляционных насосов. Люди, впервые сталкивающиеся с монтажом отопления, часто задают вопрос мастерам или консультантам в магазинах: «Как система будет работать, если пропадет электричество?». Ведь все привыкли, что стандартный напольный котел, эксплуатируемый в былые годы, не был связан с электричеством. А оснащение отопительной системы циркуляционным насосом делает ее энергозависимой.
Вот именно, в таких ситуациях и приходит на выручку байпас. Его роль при этом очень проста – в момент отключения электроэнергии в сети, потребитель должен перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Кстати, это может произойти в автоматическом режиме, если использован байпас с клапаном. Эти простые манипуляции переводят отопительную систему в режим естественной циркуляции.
Установка приборов на байпасе должна выполняться по направлению к теплоносителю в такой последовательности:
- фильтр;
- обратный клапан;
- циркуляционный насос.
Важно заметить, что введение байпаса в стояк возле циркуляционного насоса должно выполняться с задействованием запорных клапанов. А сам элемент лучше установить горизонтально. В этом случае система будет защищена от скопления воздуха
В этом случае система будет защищена от скопления воздуха.
Схематические изображение обводной трубы, вмонтированной в отопление
Пример #3 — реанимация однотрубного отопления
Да, однотрубная система отопления на сегодня является морально устаревшей, но ее еще довольно часто можно встретить в зданиях советской постройки. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. Исправить ситуацию также поможет установка байпаса. В этой работе в принципе ничего сложного нет, но все же стоит соблюсти некоторые условия:
- Байпас должен располагаться на максимальном удалении от вертикального участка трубы, то есть как можно ближе к батарее.
- Обводную трубу можно изготавливать непосредственно на месте монтажа – потребуются труба, тройник и производство сварочных работ. А можно такой элемент приобрести в готовом виде и выполнить монтаж на резьбовых соединениях.
- Входное отверстие радиатора и байпас должны быть разделены регулировочным вентилем или радиаторным терморегулятором.
Установив такой прибор вы получите банальный «регулятор температуры в доме».
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Зачем нужен
Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.
Для циркуляционного насоса байпас нужен, чтобы:
- исключить из работающего контура насос;
- настраивать производительность контура отопления;
- предотвращать режим холостого хода;
- в любой момент демонтировать оборудование для ремонта или технического обслуживания.
Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.
Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.
Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.
Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.
При обустройстве байпаса обязательно монтируются шаровые вентили по входу и выходу насоса, для его быстрого демонтажа. При этом отопление работает в режиме естественной циркуляции, не захолаживая дом.
Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор
Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя
Диаметр байпаса
байпас в системе отопления
В зависимости от места установки устройства – на батарее или насосе, необходимый диаметр обвода может варьироваться.
На насосе монтируется обвод меньшего или идентичного с основной трубой диаметра. Между этими вариантами нет принципиальной разницы так как его главная задача всего лишь поддерживать циркуляцию теплоносителя при внештатных ситуациях хотя бы самотеком, например, когда работающий от сети насос не получает питания вследствие временных перебоев с электроснабжением.
В этом случае, заузить сам контур невозможно, а диаметр патрубков отходящих от трубопровода не играет главной роли. При прекращении работы насоса, течение сквозь него теплоносителя полностью остановится, в связи с чем, при идентичных сечениях его трубы с магистралью, обводной элемент не поменяет направление течения воды. А в случае необходимости течения воды сквозь насос, достаточно просто перекрыть движение теплоносителя при помощи шарового крана на магистральном трубопроводе.
А вот в условиях монтажа байпаса прямо на батареях, его диметр играет главную роль, так как он должен оптимально сочетаться с другим оборудованием. Во-первых, по сравнению с патрубками, стыкующими радиаторы с основной магистралью, обвод должен быть на 1 размер меньше в диаметре. Во-вторых, сами отводы к радиаторам отопления требуются напорядок меньшего калибра, чем основная труба.
Таким образом, обеспечивается работа по следующей схеме:
- Теплоноситель протекает по контуру к месту установки на нем радиаторов.
- Встречая на своем пути разветвление между прямым течением в радиатор и обходной путь через байпас, вода будет течь по маршруту, на котором в данный момент будет наименьшее сопротивление.
- Некоторое количество воды будет течь, преодолевая сопротивление, не меняя своего первоначального вектора движения.
В случае совпадения диаметров выводных патрубков с диаметром обвода, в радиаторы не будет попадать достаточное количество воды и их теплоэффективность уменьшится. А если диаметр обвода превысит аналогичный показатель патрубков, течение теплоносителя остановится полностью.
Схема размера труб в системе с байпасом на радиаторе:
Уменьшение диаметра патрубков относительно основной трубы дает дополнительное ускорение течения теплоносителя, что заставляет его интенсивнее двигаться и в самом радиаторе, отдавая ему тепловую энергию более равномерно и эффективно.
Например, в полипропиленовой системе отопления, диаметр главного трубопровода равняется 32 мм, а значит, нужны патрубки, распределяющие воду по радиаторам диаметром 25 мм. К такой системе подойдет обвод диаметром 20 мм. Он сможет обеспечить протекание воды по оптимальному маршруту с наименьшими потерями тепловой энергии.
