Автомат для проветривания теплицы: автомат Дуся сан, автоматический проветриватель своими руками, устройство Уфопар

Установка термопривода

Последовательность действий при установке следующая.

Термопривод следует монтировать в охлажденном состоянии, чтобы длина выхода рабочего штока была минимальной. Его можно положить на некоторое время в холодильную камеру (не в морозильную!).
Проверить, как свободно закрывается дверь, окно или рама. Если имеются какие-либо помехи, следует их устранить. При необходимости рекомендуется смазать петли.
Далее производится разметка мест, куда будут устанавливаться кронштейны

Здесь важно найти подходящие места на открывающейся створке и на неподвижной раме теплицы. Крепление кронштейна к створке должно обеспечить работу полного хода штока термопривода.
Закрепив кронштейн на открывающейся части, следует разметить места крепления кронштейнов на неподвижной раме. Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода

Здесь важно обеспечить максимальное открытие створки в соответствие наибольшей длине выдвигаемого штока термопривода. На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах

Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

На концы пружины и термопривода одеть фиксаторы.
Соединить фиксаторы с шаровыми опорами, имеющимися на кронштейнах. Фиксацию следует начинать с кронштейнов находящихся на неподвижной части рамы, а заканчивать фиксацией на подвижной створке.
После проведения тестовых испытаний термопривод готов к эксплуатации.

Конструктивные особенности некоторых видов термопривода могут вносить изменения в последовательность действий при установке.

Термопривод в теплицу своими руками

Разочарование, посетившее меня после поломки покупного термопривода, подтолкнуло меня к мысли создания самодельного автомата для регулирования температуры в теплице. Это вполне под силу любому, необходим лишь кое-какой инструмент.

Покопавшись в интернете (), я нашел вариант изготовления термопривода на основе задних упоров багажника машин ВАЗ-2108 (Нивы, 2112) и машинного масла в качестве рабочего тела. Задние упоры от старой 12-шки отыскались в гараже, в качестве емкости для рабочего тела были выбраны два старых машинных ручных насоса, тоже валявшихся в гараже.

Чтобы сделать автомат-термопривод вам понадобятся:

задний упор багажника ВАЗ-2108 (2112) — 1 шт. (старые — бесплатно, новые — по 300 р. на авторынке);
металлический цилиндр (я взял старый автомобильный ручной насос — бесплатно; можно взять отрезок трубы, емкость цилиндра должна быть примерно как у насоса. Труба предпочтительней, так как у нее толще стенки, что позволит нарезать нормальную резьбу);
ножовка по металлу;
дрель со сверлом 3.0;
метчик и плашка М10 для нарезки резьбы;
болты, гайки и шайбы разного диаметра;
ФУМ лента или паронитовые прокладки (для герметизации соединений).
Машинное масло (можно отработку) температурой около 15С.

Виды

Теперь перейдем к видам автоматических установок для проветривания. Как уже было сказано, такие механизмы делятся за независимые решения и энергозависимые варианты автотипа. Энергозависимые решения вызывают сегодня немалый интерес. Как правило, суть таких систем состоит в работе от электросети и несколько реже – от батарей солнечного типа или же каких-то иных энергоисточников альтернативного направления. Подобные приборы обычно используют для работы термореле, которое может активировать вентиляторы, обеспечивая приток свежего воздуха в парник.

Независимые решения, в свою очередь, делятся на три

на основе пневматики;
биметаллические;
на основе гидравлики.

Теперь разберем каждый автомат более тщательно. Биметаллический вариант для парников работает по следующему алгоритму: при воздействии определенной температуры происходит расширение материала линейного типа. Данная конструкция предусматривает наличие двух видов материалов, и суть работы состоит в различных коэффициентах их расширения. То есть при повышении температуры термопривод в авторежиме открывает форточки и двери в парнике, а при снижении – закрывает их. Автоматика в таком случае имеет лишь один недостаток – сложно подобрать необходимую температуру, чтобы вентиляция осуществлялась качественно.

Гидравлический вариант для проветривания тепличных помещений имеет целый ряд плюсов:

отсутствие неприятных запахов или их минимальное количество;
отсутствие зависимости от электричества;
легко собрать собственноручно;
нет необходимости постоянно быть рядом с тепличным помещением;
возможность работы внутри при комфортных условиях.

Такая система считается одной из наиболее надежных.

Необходимо отметить, что автомеханизм для гидравлического проветривания имеет и кое-какие недостатки:

большая инерционность;
высокая цена;
температуру можно отследить только там, где система расположена.

Такой автомат имеет довольно простое устройство. Гидроцилиндр начинает движение исключительно тогда, когда появляется разница в температурах масла и емкостного материала. То есть получается, что шток потихоньку вытесняется. И именно гидропривод будет приоткрывать форточку. Для получения оптимальных условий в теплице, позволяющих эффективно ухаживать за растениями, необходимо будет просто выставить определенную температуру. Дверной автомат сам открывает дверь, когда температура становится выше запланированной.

Перед покупкой гидравлического универсального автопроветривателя для тепличных помещений необходимо обратить внимание на следующие моменты

Стоимость. Такие автоматы необходимы для каждой форточки и двери в парнике. Цена одной единицы конструкции будет составлять примерно три с половиной тысячи рублей.
Мощность. Следует точно знать, какая необходима мощность для подъема того или иного элемента в парнике.
Необходимо также знать вес автомата, который сможет выдержать тепличная конструкция.

Пневматический вариант использует энергию теплового характера. Его главным преимуществом будет то, что он совершенно независим от каких-либо других источников энергии.

Среди других плюсов такого варианта также следует назвать:

серьезную производительность;
малую цену.

Он имеет и ряд недостатков, а именно:

небольшое рабочее усилие;
большую инерционность;
зависимость от показателей атмосферного давления;
громоздкость.

Также существуют электрические модели автопроветривателей для тепличных помещений, о которых упоминалось выше.

Такие системы очень удобны по причине того, что они имеют:

отличную мощность электропривода;
точную и удобную систему регулировки.

Они прекрасно подойдут для парников, где есть необходимость в использовании сложных и многоступенчатых систем проветривания. Основными элементами таких систем являются термический регулятор, отвечающий за отключение и включение системы, а также электрический проветриватель. Главным недостатком будет, конечно же, зависимость от наличия электрической энергии.

Преимущества автоматического проветривания теплицы

Нужно наладить автоматическое проветривание теплицы, чтобы уберечь растения от чрезмерно высокой и прохладной температуры. Преимущества:

системы долговечны;
использовать устройства для автопроветривания легко;
экономится время;
можно не переживать, что вы забудете открыть/закрыть форточку или дверь.

Хотите купить в Москве автомат для проветривания теплицы по доступной стоимости? Обращайтесь к нам!

Делаем самооткрывающиеся форточки в теплице своими руками

Далее речь пойдет о том, как сделать автомат для проветривания теплиц своими руками. Точнее, ниже будут описаны принцип действия, сборка, монтаж системы, работающей по принципу переливающихся сосудов.

Материалы, изготовление

Две емкости для воды. Размер их напрямую зависит от размера и веса створки форточки. Для примера возьмем канистру на 6 литров и пластиковую бутылку на 2 литра.
Кусок шланга. Его длину рассчитываем исходя из расположения большей емкости, выполняющей роль расширительного бака и расстояния до форточки. Также делаем небольшую прибавку на провисание.
Два отрезка металлической трубки того же диаметра, что и шланг. Она будет выполнять роль штуцера.
Баллон с герметиком.

Сначала работаем с большой емкостью. Крышку снимаем, вкручиваем в нее штуцер, канистру наполняем водой на 1/4, возвращаем крышку на место. Соединение должно быть воздухонепроницаемым, поэтому резьбу штуцера и на горле канистры перед закручиванием смазываем герметиком. С бутылкой поступаем точно также, только воды наливаем ровно столько, чтобы под ней скрывалось лишь устье трубки – для замера емкость должна быть перевернута. Штуцеры на канистре и бутылке соединяем шлангом. В донышке бутылки делаем маленькое отверстие, размещаем ее горлом вниз на верхней части створки.

Устройство теплицы с автоматическим проветриванием: система сообщающихся сосудов

Обратите внимание: канистру, которая будет выполнять роль расширительного бака, размещаем в перевернутом виде там, где должна замеряться температура. Чтобы реакция на тепло от воздуха наступала быстрее, стенки емкости можно обернуть черной пленкой или окрасить в черный же цвет

Принцип работы и регулировка системы

Работает автомат для проветривания теплицы довольно примитивно: нагретый воздух в канистре расширяется, выталкивая собой воду. Последняя перетекает в бутылку, увеличивая ее вес. Чем выше температура воздуха, тем больше воды в маленькой емкости, чем больше весит бутылка – тем больше откидывается под ее весом створка. И наоборот, при похолодании воздух сожмется, вода из бутылки начнет оттягиваться назад, привод для форточек теплиц вернет створку в прежнее положение.

Чтобы облегчить возвращение створки автоматической форточки для теплицы из поликарбоната в исходное положение, надо установить на окне противовес открывателю. Эту роль может исполнять не слишком тугая пружина или кусок резиновой ленты. Еще один момент: на фрамугу следует установить фиксаторы, которые предотвратят слишком сильное распахивание.

Регулировка работы автомата осуществляется опытным путем:

Поиск оптимального места для расширительного бака.
Подбор канистры подходящего размера.
Подбор противовесов и грузиков для фрамуги проветривания.

То есть что-то меняем, наблюдаем результаты, опять меняем… Так до тех пор, пока форточка для теплицы из поликарбоната, автомат которой мы собирали, не начнет функционировать как надо.

Фото самодельного автомата открывания форточек для теплиц

Установка термопривода

Как же установить это нехитрое, но действительно полезное устройство к себе в теплицу? Все очень просто – достаточно следовать пошаговой инструкции.

Способы установки тепличного термопривода

Шаг 1. Проверьте, как открывается и закрывается дверь, форточка или окно. Створки должны легко проворачиваться на петлях, вы не должны прилагать больших усилий.

Вначале проверьте работоспособность окон, форточек и дверей

Шаг 2. Наметьте при помощи маркера место на створке, где будет установлена часть механизма – кронштейн, который находится в единичном числе. Он должен крепиться таким образом, чтобы шток в одной из деталей устройства мог двигаться на 8-10 см. Просверлите отверстия и закрепите его двумя саморезами.

Крепление кронштейна

Шаг 3. Возьмите другие кронштейны (в наборе 2 шт.) и установите их при помощи саморезов на стенку теплицы и дверной проем так, чтобы при полном открывании створки расстояние между опорными центрами устройства было 44 см. Один из кронштейнов (для газовой пружины) крепится на раме, второй (для термопривода) – на стене.

Другие 2 кронштейна крепятся к стенке теплицы и дверному проему

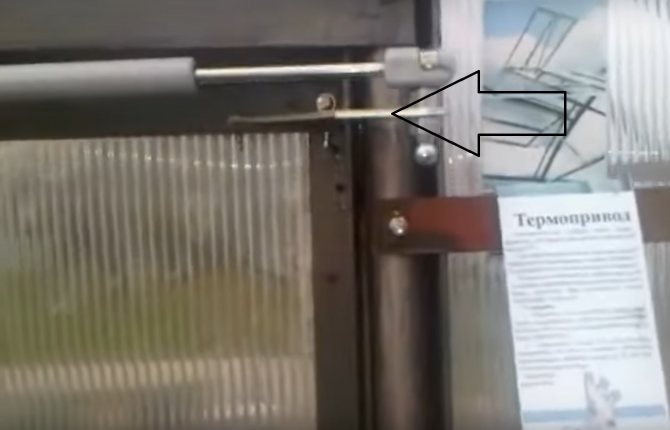

Шаг 4. Наденьте специальные фиксаторы на газовую пружину и непосредственно сам термопривод.

Так должны крепиться специальные фиксаторы

Шаг 5. Возьмите термопривод и начинайте монтировать его на той стороне теплицы, что противоположна открываемому проему. Термопривод – эта та деталь, которая длиннее других.

Шаг 6. На кронштейнах имеются специальные шаровые опоры, на которые и надеваются фиксаторы, имеющиеся на концах термопривода и газовой пружины. Эти детали, установленные на других краях частей устройства, закрепите на первом кронштейне, установленном на створке ранее.

Шаг 7. Проверьте работоспособность устройства, после чего можете приступать к использованию термопривода.

Автомат открывания форточки «Воля»

Кстати, если вам понадобится демонтировать прибор (рекомендуется это делать на зиму), то всего лишь на 2-3 мм приподнимите специальную стопорную пружинку на фиксаторе.

Такое устройство, как термопривод для теплицы, можно купить в садоводческих магазинах или заказать в интернете. А также можно сделать и своими руками.

Как выглядит самодельный термопривод для теплицы

Как найти термопривод для теплицы на Алиэкспресс

Для того чтобы найти термопривод для теплицы на Алиэкспресс, необходимо воспользоваться сайтом или официальным приложением. Приложение является абсолютно бесплатным, установить его можно в App Store или Play Market.

Заходим на сайт https://aliexpress.ru/. Сейчас вы находитесь на главной странице, где можно перейти в различные категории (например, одежда или электроника), а также просмотреть все акции и скидки, которые доступны в данный момент на сайте.

Для покупки товаров необходимо пройти регистрацию на сайте. Если вы уже имеете аккаунт на Алиэкспресс, вам достаточно лишь ввести пароль и логин для входа на сайт.

Далее в строку поиска по сайту Алиэкспресс необходимо ввести: «Термопривод для теплицы». Затем нажать на лупу для получения результатов поиска.

На данной странице представлены результаты по нашему запросу.

Как изготовить самостоятельно?

Ознакомившись с особенностями устройства форточек, можно сделать самодельное приспособление из подручных средств. Для начала необходимо выбрать правильное место для будущей конструкции, с учетом расположения каркасных реек и физических свойств воздуха.

Как правило, форточные конструкции закрепляют на поворотных шарнирах снаружи. Механизм крепления не сильно повлияет на микроклимат в теплице. Но если в будущем предполагается использование автоматического устройства, необходимо заранее продумать способ его крепления.

Когда произведены все чертежи и расчеты, необходимо подготовить материал и инструменты.

Для работы понадобятся следующие компоненты:

ножовка по металлу;
нож-резак;
шуруповерт;
саморезы с уплотнителем и широкой шляпкой (такие шурупы исключат попадание воды в теплицу во время дождя);
напильник, чтобы обработать края профиля;
соединительные детали для крепления профиля.

При создании форточки следует придерживаться следующей последовательности:

сначала вырезается отверстие в нужном месте; действовать следует аккуратно, учитывая размеры со всеми припусками;
выпиливается основание для обрешетки, стороны каркаса должны быть на 0,5 см меньше сторон отверстия для форточки;
путем стяжки профиля монтажной лентой в углах создаются ребра жесткости, а если этого недостаточно, добавляется диагональная рейка;

производится примерка, если все устраивает, острые углы конструкции шлифуются напильником;
каркас покрывается грунтовкой или обычной краской и соединяется с поликарбонатом;
все отверстия в листе нужно замазать герметиком или другим средством;
край отверстия оклеивается резиной и створка устанавливается на место;
закрепляются шарниры, затвор и ограничитель.

К конструкции можно добавить простую гидравлическую систему, сделанную из амортизатора автомобиля. Жидкостью, которая будет реагировать на температуру, здесь будет выступать машинное масло. Для создания гидроавтомата своими руками понадобится стержень автомобильного амортизатора, газовая пружина, цилиндрическая труба из металла для масла и два крана.

На трубу с двух сторон крепятся краны. Один будет работать для заливки масла, второй – для слива, а также для регулировки давления в цилиндре. Аккуратно обрезанная пружина соединяется с цилиндром для масла.

Теперь, когда температура в теплице будет повышаться, масло в трубе расширится и вытолкнет стержень, тем самым откроет форточку. Когда температура понизится масло обретет прежний объем и створка закроется. Конструкция считается малозатратной и легкой в исполнении.

Зачем нужно проветривание теплицы и как его организовать

Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.

Ручное проветривание

Проветривание теплицы

Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.

И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.

Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.

Автоматизированное проветривание

Автоматизированное проветривание можно организовать несколькими способами. Основные из них:

автоматические электронные системы;
автоматические автономные системы.

Автоматические электронные системы

Достоинства:

Высокий уровень точности;
Возможность создать полный цикл ухода за растениями включая полив;
Высокая надежность.

Недостатки:

Очень высокая стоимость;
Для самостоятельного изготовления нужны соответствующие знания;
Зависимость от электричества.

Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всегда целесообразна их установка. Их устанавливают в хозяйствах где целенаправленно занимаются выращиванием овощей и растений круглогодично. И серьезным минусом есть их зависимость от электричества.

Автономные автоматические системы

Это приспособления, которые используют свойства материалов изменять свой объем и размер при изменении температуры. Таким образом, используются физические свойства материала и никаких дополнительных источников для приведения этих систем в действие не требуется, по этому они и называются автономными.

Основные виды автономных систем:

Достоинства:

Доступность;
Независимость от электроснабжения;
Возможность изготовить самому.

Недостатки:

Достаточно высокая стоимость;
Для изготовления нужны специальные навыки и инструменты.

Автономные системы бывают:

Гидравлические;
Двухкомпонентные.

Гидравлические используют свойства газов и жидкостей расширятся при нагреве. Используется принцип гидравлических цилиндров. В виде вещества расширителя используется сжатый воздух, фреон, парафин, вода, машинное масло и др.

Различные виды этих приспособлений есть в продаже. Так же можно изготовить их самостоятельно из приобретенных комплектующих или изготовить самому, в том числе используя старые амортизаторы. Но эти работы требуют определенных навыков работы в слесарной мастерской, уметь пользоваться сваркой и работать с металлом. К тому же в самодельных масляных цилиндрах нужно суметь точно подогнать детали, что бы масло не протекало.

Двухкомпонентные приспособления используют свойства двух материалов по разному изменять свою длину при нагреве. Используют би-металлические или металл-дерево. Пластина из материала, который быстрей расширяется при нагреве, становится длиннее и выталкивает (открывает) фрамугу. При охлаждении происходит обратный процесс.

Самостоятельное изготовление проветривателя

Поскольку некоторые из описанных выше устройств имеют довольно простую конструкцию, организовать вентиляцию теплицы вполне можно и своими руками.

Система с несколькими ёмкостями

Система с двумя ёмкостями

Данное устройство, изготовленное своими руками, состоит из двух ёмкостей — большой и маленькой. Большую изготавливают из металла и заливают её маслом. Жидкость, нагреваясь, перетекает в меньшую ёмкость, к которой прикреплена форточка, и последняя начинает постепенно открываться.

В качестве большей ёмкости можно использовать металлическую канистру вместимостью 3-4 литра. Меньшую же можно сделать из обычной жестяной или стеклянной банки.
Для изготовления трубок, по которым будет перетекать жидкость из одной ёмкости в другую, можно использовать любой материал. Главное — чтобы трубки были достаточно длинными и доставали до дна ёмкости.
Если трубки металлические, то для их прикрепления к канистре используется сварочный аппарат. Резиновые же или пластиковые трубки крепятся с помощью гаек с резьбой.
Ёмкость большего объёма заполняется рабочей жидкостью, например, отработанным автомобильным маслом, приблизительно на 35-40%.
Маленькая ёмкость заполняется жидкостью полностью, при этом трубка, которая к ней подсоединена, должна быть заполнена маслом приблизительно на 1см над её уровнем.
Маленькая ёмкость устанавливается на краю форточки снаружи. Большая крепится под потолком внутри теплицы.

Трубки, соединяющие два резервуара, должны входить в них герметично! В противном случае система работать не будет.

Когда наружная ёмкость нагреется под солнцем, масло начнет перетекать в емкость, расположенную в теплице. Она под силой тяжести опустится вниз, а форточка откроется, создав таким образом вентиляцию в парнике.

При понижении температуры масло перетечет обратно, внешняя ёмкость станет тяжелой и своим весом заставит форточку закрыться.

Пневматическая система

Схема автоматической пневмовентиляции

Чтобы сделать пневматический проветриватель для теплицы своими руками, необходимо подготовить:

Металлическую канистру.
Цилиндр небольшого размера с гладкими стенками.
Надувной шарик.
Кусок пенопласта.
Силиконовый герметик.
Металлический шток.
Резиновую трубку.
2 метра прочной лески.
Шпульку из-под швейной машинки.
Небольшую металлическую полосу.
Клей.
Скотч.

Пример самодельной пневматической системы для проветривания теплицы

Пневматическая система вентиляции своими руками несколько сложнее в изготовлении по сравнению с предыдущим способом, однако в основе работы этого устройства также лежит использование тепловой энергии. В первую очередь нужно окрасить канистру в черный цвет, чтобы она лучше притягивала солнечное тепло. Когда краска высохнет, в крышке следует просверлить отверстие для соединительного шланга и вставить сам шланг, плотно зафиксировав его с помощью герметика.

Для изготовления меньшей ёмкости используется кусок поликарбоната, свернутый в трубу, торцевые концы которой склеиваются цианакриловым клеем. Дно и крышка цилиндра также изготавливается своими руками из поликарбоната. В дне нужно просверлить отверстие для трубки, а в крышке — отверстие для штока. Для изготовления направляющей можно использовать обычную пластмассовую трубку нужного диаметра.

Далее на трубку надевается шарик и герметично фиксируется на ней. Из пенопласта вырезается круглый поршень, а его бока оклеиваются скотчем для хорошего скольжения. Затем к пенопластовому поршню крепится шток, изготовленный из металла.

Из пластины изготавливается коромысло с двумя разными отверстиями на концах. Отверстие большего диаметра используется для крепления на ось, а на маленькое крепится придаточная тетива. Ось изготавливается из обычного гвоздя.

Такая система вентиляции, сделанная своими руками, работает довольно просто. Воздух в ресивере, закреплённом под потолком парника, при нагревании перемещается в цилиндр, что способствует надуванию воздушного шара. Поршень со штоком при этом поднимается, воздействуя на коромысло, натягивая леску и поднимая форточку. Когда воздух остывает, форточка закрывается.

Термопривод «Шмель» от компании Кинпласт

Термпопривод «Шмель» представляет собой уникальную разработку компании Кинпласт. Представленный автомат для проветривания парников и теплиц не имеет аналогов. Механизм действия устройства основан на гидравлике. Внутри термопривода есть жидкость, которая при повышении температуры расширяется, за счет чего происходит открытие двери или форточки. Автомат осуществляет плавное открытие и закрытие, если температура начинает снижаться.

Универсальность изделию придает наличие объемного резервуара, в котором находится специальная жидкость. Устройство способно открывать и закрывать форточки или теплицы из сотового поликарбоната с весом до 15 кг. Механизм приходит в действие при 16оС – начинается постепенное открытие форточки, при 32оС – закрытие. Рабочий ход штока составляет 90 мм, благодаря чему форточка открывается на угол до 85°.

Термопривод «Шмель» представляет собой надежное устройство для обеспечения оптимального микроклимата внутри теплицы. Корпус выполнен из высококачественной стали, благодаря чему механизм с легкостью выдерживает избыточное давление при температуре воздуха не выше 50°С°. Термопривод не требует помощи специалистов в установке, монтаж с легкостью осуществляется по инструкции прилагаемой к товару.

Выбор автомата для проветривания теплицы: 3 плюса

Установка термопривода

Термопривод в теплицу своими руками

Чтобы сделать автомат-термопривод вам понадобятся:

Виды

Преимущества автоматического проветривания теплицы
