Армирование стяжки: от технологии и нюансов к материалам и расчету

Армирование цементобетонных покрытий: сетками

ФЕДЕРАЛЬНАЯ ЕДИНИЧНАЯ РАСЦЕНКА ФЕР 31-01-061-01

Наименование	Единица измерения
Армирование цементобетонных покрытий: сетками	1 т
Состав работ
01. Установка арматурных сеток или каркасов. 02. Связка стыков сеток или каркасов.

Расценка учитывает ПЗ работы на 2000 год

(Московские цены), рассчитаны по ГЭСН образца2009 года . К стоимости нужно применять индексацию перевода в текущие цены.

Вы можете перейти на страницу расценки, которая рассчитана на основе нормативов редакции 2014 года с дополнениями 1

Всего (руб.)	Оплата труда рабочих	Эксплуатация машин	Оплата труда машинистов	Стоимость материалов	Трудозатраты (чел.-ч)
7323,12	36,97	81,92	6,08	7204,23	3,98

ВСЕГО ПО РАСЦЕНКЕ: 7 323,12 Руб.

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Посмотрите ресурсную часть расценки в нормативе ГЭСН 31-01-061-01

При использовании в смете, расценка требует индексации для перевода в текущие цены. Расценка составлена по нормативам ГЭСН-2001 редакции 2009 года

в ценах2000 года .

Источник

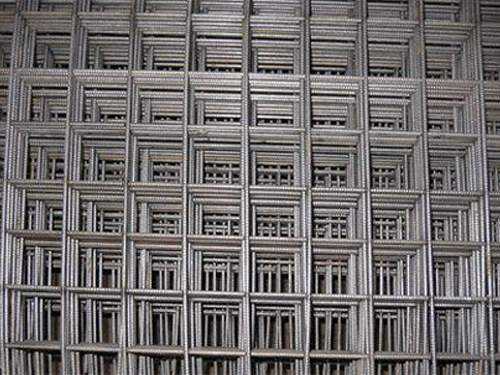

Армированная сетка для бетона: виды, применение в конструкции из бетона

Бетонный камень является одним из самых прочных, но в то же время достаточно хрупких материалов, особенно при работе «на изгиб». Чтобы придать ему повышенную прочность, на этапе заливки бетонных конструкций используют армирование, в том числе ведущую роль играет армированная сетка для бетона.

Где применяется ли армированная сетка для бетона?

Армирующая сетка для бетона широко используется как в многоэтажном, так и в малоэтажном частном строительстве для:

• Обеспечения высокой прочности заливаемой конструкции;
• Соединения бетона с материалами, обладающими неудовлетворительной адгезией к основанию.

Армированная сетка для бетона – варианты применения:

• Строительство стяжки пола. При заливке стяжки пола, которая по условиям эксплуатации будет испытывать значительные механические нагрузки, армирование специальной сеткой, является обязательной операцией. Кроме того, армирование сеткой выполняется в случаях, когда конструкция стяжки заливается поверх слоя утеплителя (пенопласта, пеноизола, пенополистирола и т.п.). В противном случае бетонные полы пойдут трещинами в течение первых месяцев эксплуатации;
• Штукатурка стен цементно-песчаным раствором. Для лучшей «сцепляемости» цементного раствора с бетоном, принято использовать стальную или пластиковую армирующую сетку;
• Укладка бетона: садовые дорожки, отмостка, асфальтобетонное покрытие, другие бетонные площадки. В этом случае используется так называемая «геосетка» которая выполняет две функции: значительно увеличивает прочность, а также воспринимает изгибающие горизонтальные и растягивающие нагрузки.
• Кладочная сетка для бетона. В этом случае армирующий пояс позволяет наиболее равномерно распределить нагрузку стен на фундамент, «стянуть» кладку и тем самым предотвратить появление трещин. Это особенно актуально при строительстве стен зданий из пористых и «легких» материалов, обладающих относительно небольшой прочностью на сжатие и изгиб: пеноблоки, шлакоблок, керамзитобетонные блоки и блоки из ракушечника.

Разновидности армирующей сетки для бетона

В общем случае, все армирующие сетки для бетона можно разделить на два основных типа: стальные и стекловолоконные сетки. Стекловолоконные сетки применяется при небольших нагрузках, как правило, при оштукатуривании или при монтаже керамической плитки и керамогранита.

Армирующие стальные сетки имеют более обширную область применения и условно подразделяются на армирующую сетку для:

• Строительства стяжки пола;
• Обустройства штукатурки;
• Возведения армирующего пояса при строительстве стен заданий и сооружений.

В этом варианте разница между типами сетки заключается в разном сечении проволоки и габаритах ячейки. Для штукатурки обычно используют армирующую сетку с ячейками 30х30 миллиметров и сечением (толщиной) проволоки 1,5 миллиметров. Для стяжки пола, как правило, используют стальную армирующую сетку с ячейками 100х100 миллиметров  и толщиной проволоки 2,5 миллиметра. В этом случае действует правило: чем выше панируемая нагрузка, тем мощнее армирование.

В связи с этим стальные сетчатые армирующие сетки можно разделить на два основных типа:

• Рулонные материалы. Это материалы реализуемые в интернет и обычных магазинах строительных материалов;
• Секционные материалы, изготавливаемые по отдельному заказу при помощи сварки.

По технологии крепления армирующей сетки к материалу основы (бетона) армирующая  сетка  делится на:

• Точечно привариваемая армирующая сетка в основе;
• Прикрепляемая армирующая сетка к бетонной основе посредством специальных степлеров, саморезов или специальных скоб;
• Сетка, монтируемая к бетону специальными дюбелями и шайбами.

При этом в случае армирования стяжки пол, армирующая сетка никак не закрепляется и располагается в середине толщи заливаемого бетона с помощью подкладываемых под нее камешков или деревянных брусков.

Полезные советы

При заливке бетонной конструкции с использованием стальной армирующей сетки надо иметь ввиду что вы ы этом случае заливаете не обычный бетон, а железобетон. Поэтому при дальнейшей необходимости его обработки у вас обязательно возникнут технологические трудности с порезкой и прочей механической обработкой.

В любом случае, армирующую сетку для бетона можно идентифицировать как «незаменимый и обязательный» строительный материал без которого невозможно построить долговечную стяжку пола, отмостку, площадку или стену капитального сооружения.

Нюансы армирования бетонных полов

Для бетонных напольных конструкций, на которые будут приходиться высокие и сверхвысокие нагрузки, лучше выбирать металлическое армирование. Диаметр прутка определяется в зависимости от условий эксплуатации и нагрузок. На практике это 6-12 мм. Самый распространенный размер ячеек – 10*10, 20*20 мм.

Армирующая сетка может связываться в единую систему вязальной проволокой или при помощи сварки. Оба варианта успешно работают в стяжках по грунту. Действующие нормы допускают монтаж сетки в два слоя. Стоимость армирования зависит от размера сетки, расхода материала, диаметра прутка.

Готовые проволочные сетки выпускаются в листах и рулонах. Основа – проволока класса ВР-1 и d 2-6 мм. Материал подходит для устройства черновых стяжек в условиях умеренных нагрузок. Размеры ячейки могут варьироваться в пределах 50*50 – 200*200 мм.

Принципы работы с металлической армирующей сеткой:

• вне зависимости от применяемой технологии, сетка должна размещаться в толще бетона. Это защитит сталь от коррозии;
• основа очищается от отслоений, грязи, пыли;
• обнаруженные трещины требуется расшить, обеспылить, обработать грунтом и заделать ремонтным раствором;
• основа грунтуется в 2-3 рабочих подхода;
• проводится настил гидро-, звукоизоляции с проклейкой нахлестов и заходом на стены;
• при помощи уровня проводится разметка;
• армирующая сетка укладывается на подставки, чтобы материал оказался в теле бетона, соблюдая нахлест в одну ячейку;
• стыки связывают вязальной проволокой;
• поверх слоя армирования монтируются маяки, используя металлические п-образные профили;
• между маяками выкладывают раствор, при помощи правила проводится выравнивание;
• когда бетон схватился, направляющие демонтируют, образовавшиеся пустоты заполняют раствором.

Стяжка защищается укрывным материалом и защищается в течение 5-7 суток

Особенности армирования пластиковыми сетками

Если бетонная конструкция устраивается по плитам перекрытий и не предполагается слишком высоких нагрузок, есть смысл обратиться к пластиковым армирующим сеткам. Это оптимальное решение для упрочнения стяжек, толщиной до 80 мм, в том числе при реализации наливных систем и теплых полов.

Преимущества таких материалов заключаются в гораздо меньшей массе по сравнению со сталью, высокой эластичности. Пластик способен растягиваться, что работает на сохранение целостности конструкции при действии усадочных процессов.

Материал продается в рулонах, по доступной стоимости (от 120 р/кв.м.). Можно рассчитывать на удобную транспортировку, монтаж, нарезку. Пластик не подвержен коррозии, стоек к действию агрессивных сред. Технология армирования идентична предыдущей.

Особенности использования стекловолоконных материалов

С бетоном работает только то стекловолокно, которое обработано специальной пропиткой. Это не допускает разрушение материала в щелочной среде, что характерно для цементных растворов. Самые распространенные армирующие сетки плетутся на основе алюмоборсиликатного стекла.

Если говорить о преимуществах, они идентичны полипропиленовым аналогам. Сфера применения соответствует той же, что у пластиковых сеток. Стекловолокно – удобный в перевозке, легкий, эластичный материал, но он не выдерживает действия высоких температур (предел 200 градусов) и непригоден для зон с повышенным риском возгорания.

Особенности объемного армирования

Основа подобного усиления – смесь волокнистых материалов. Это может быть полипропилен, металл, базальт, стекловолокно. Материал вводится в рецептуру бетона в ходе приготовления раствора. После того, как стяжка наберет прочность, формируется монолитное покрытие, минимально подверженное образованию трещин.

Выбор типа материала опирается на назначение стяжки. Так, для легких конструкций требуются полипропилен и стекловолокно

Для более высоких нагрузок есть смысл обратить внимание на металлические разновидности. Если конструкция будет эксплуатироваться в сложных условиях или на открытом воздухе, применяют базальтовую фибру. При замешивании раствора фибру засыпают на стадии замеса сухих компонентов, после чего реализуется затворение водой

Состав выкладывают на основу и выравнивают по направляющим. Объемное армирование легко сочетается с традиционным

При замешивании раствора фибру засыпают на стадии замеса сухих компонентов, после чего реализуется затворение водой. Состав выкладывают на основу и выравнивают по направляющим. Объемное армирование легко сочетается с традиционным.

Установка маяков для штукатурки стен на раствор

При установке маяков в качестве креплений могут выступать плиточный клей или штукатурка. При этом можно обойтись без саморезов, если отклонение стены незначительное.

Штукатурный раствор

Легко устанавливать маячок на штукатурный раствор.

1. Достаточно по вертикально отрисованным отвесам набросать разведенную по рекомендации смесь, образуя небольшие горки. Их делается несколько по одной линии.
2. К ним фиксируется маяк, расположение которого проверяется уровнем.
3. Если он выходит за уровень размеченной плоскости, необходимо его слегка утопить в состав раствора.
4. Если, наоборот, не хватает отдаления маяка от стены, следует его немного отодвинуть на себя. Набросать немного больше состава, а затем провести повторную фиксацию.

Плюсами в этом варианте можно выделить:

• Легкое удаление после выравнивания стены.
• Простота фиксирования.

Правда, здесь есть свои ограничения – применимо преимущественно для гипсовых штукатурных смесей и когда необходимо выровнять не явно выраженные перепады. Слой штукатурки не должен быть излишне толстым.

Если же стенка имеет слишком явно выраженные неровности, как в форме прогибов, так и бочкообразностей, использовать другие методы крепления на специальные фиксаторы.

Крепление на плиточный клей

Клеевые составы также допустимо использовать, чтобы установить на стенку маячковые типы разметок. Если говорить о преимуществах таких смесей, то можно однозначно выделить:

• Высокую степень адгезии практически с любыми типами материалов стенок.
• Клеевой раствор, конечно, при условии, что его приготовили правильно, имеет достаточно высокий пластический показатель. Клеевой состав не сползает с поверхности, что не требует внесения коррекции при фиксации планок.
• Клей, который разведен по инструкции, не подвержен воздействию влаги.
• К тому же не растрескивается и не отслаивается, при воздействии низких температур. Таким образом, клеевой состав, правильно разведенный, рекомендовано использовать при штукатурных работах по наружным поверхностям.

Фиксировать маяки на клей необходимо с учетом таких рекомендаций:

• Подобрать подходящую марку – отлично ведет себя CERESIT, Геркулес. Лучше применять универсальные, так как они обладают всеми необходимыми характеристиками.
• Практический опыт многих мастеров подтверждает тот факт, что можно, без ухудшения степени фиксации, применять толщину клеевых составов до 5 см. Хотя сами производители все же настоятельно рекомендуют выполнять такой слой не более 2 см. Поэтому если нет определенного опыта, то можно незначительно превысить это число до 3 см.
• Плиточный клей разводят строго с рекомендациями на упаковке.

Технологически процесс установки на плиточный клей выглядит следующим образом:

1. Ввинтить саморезы, как было описано выше. Основной недостаток такого способа заключается в том, что во время работы с закрепленными таким способом планками они могут смещаться. Это вносит определенные неудобства, особенно тем мастерам, опыт работы которых не слишком большой. В этом случае приходит на выручку клеевой или штукатурный состав.
2. Его разводят в пропорции, указанной в инструкции на упаковке. Из полученного клеевого или штукатурного состава со всех сторон от метиза выкладывают небольшую по размеру горку. Ее форма может быть любой – круглая или прямоугольная.
3. По выставленной плоскости, которая совпадает с верхней плоскостью шляпок, срезать лишнюю часть раствора.
4. Между выполненными горками выставляют планки. Их фиксация может осуществляться разными способами – на марки из листов тонкого гипсокартона или добавляя слой разведенной смеси.

Какие полы необходимо армировать?

Армирование цементной стяжки служит для защиты бетонной поверхности

Выполнять армирование цементной стяжки нужно не всегда. Однако по своим техническим и эксплуатационным характеристикам полы с армированной стяжкой намного лучше полов с обычной бетонной основой. Армирование надо для защиты бетона от растрескивания, которое может появиться как в процессе высыхания, так и после усадки. Кроме этого усиленная армирующими элементами стяжка менее подвержена разрушающему воздействию вибраций и механического давления. Она становится более прочная и долговечная.

Армирование бетонного пола требуется в таких случаях:

• При устройстве плавающей стяжки нужно обязательно выполнять её армирование. В этом случае цементно-песчаный раствор укладывается на непрочное основание или отделяется от него изоляционными изделиями, теплоизоляционными плитами или сыпучими материалами.
• При устройстве пола по грунту стяжка также должна дополнительно усиливаться. Прежде всего, это нужно по той причине, что в качестве теплоизоляционного слоя в таких полах используются керамзит и щебень, а также потому, что полы по грунту более подвержены разрушительному воздействию внешних факторов, например, вспучиванию грунтов и т.п.
• Также согласно СНиП обязательно армируются стяжки тёплого пола. Всё дело в том, что для предотвращения потери тепла от нагревательных элементов пола такие конструкции укладываются по пенополистирольным плитам. Кроме того стяжка из-за перепадов температур больше подвержена деформациям и растрескиванию.
• Обязательно нужно укреплять бетон под тяжеловесным оборудованием и в местах, где будет передвигаться транспорт.
• Усиление чернового пола необходимо и в случае устройства стяжки высотой более 5 см.

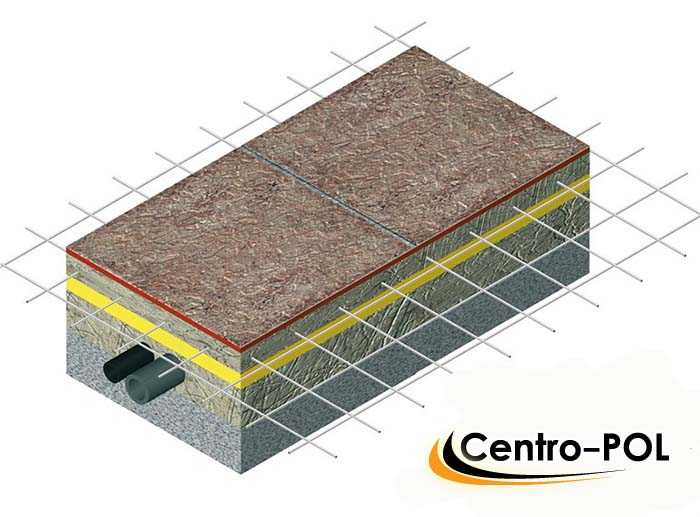

Армирование теплого и других типов полов

Армирование стяжки в жилом помещении

При выборе предпочтение отдают сетке с мелкими ячейками и толстой проволокой. Это увеличивает прочность пола, но, вместе с этим, увеличивает его вес. Для межэтажных перекрытий это может оказаться критичным.

Поэтому выбор материала зависит от конкретного случая:

• Для укрепления чернового, теплого, бетонного пола в квартире применяют сетку с диаметром стержня в 4 мм. и размерами ячеек 100х100 или 150х250 мм. Армирование пола такой сеткой обеспечит такую же прочность, как половые шпунтованные доски.
• Для укрепления пола в гараже, в котором стоит легковой автомобиль (средний вес 1,5 тонны), применяется сварная арматурная сетка из прутьев диаметром 8…16 мм и размером ячейки 100х100 мм.

В определённых случаях нет технической возможности смонтировать стяжку необходимой толщины (например, слабые межэтажные перекрытия). В этом случае существует большая вероятность ее повреждения в результате осадки дома или увеличения нагрузки на пол. Тогда, для предотвращения появления трещин, вместе с армирующей сеткой используют фибру. Фибра – это полипропиленовое волокно. Его добавляется в бетон, прочностные показатели которого увеличиваются при этом в 3 раза. Благодаря фибре повышается долговечность материала и предотвращается появление трещин.

Армирование стяжки даёт полу следующие преимущества:

• повышается механическая прочность и надёжность;
• меньше расходуется бетонного раствора, что снижает стоимость ремонта и уменьшает нагрузку на межэтажные перекрытия.

Технология укладки, расход и другие нюансы

Работы необходимо проводить в помещении без сквозняков и с температурой не ниже 20 градусов.

В первую очередь следует определиться с видом стяжки, измерить площадь работ и рассчитать необходимое количество материалов.

При укладке стяжки на грунт необходимо снять верхний слой почвы и утрамбовать подложку из керамзита и песка.

При укладке стяжки на старый пол следует удалить старое покрытие, очистить поверхность от загрязнений, обработать составами против плесени и прогрунтовать.

Если стяжка будет плавающей, то необходим слой гидро- или теплоизоляции. Утепление осуществляется с помощью керамзита, минеральной ваты или пенополистирола, который защищают слоем из пленки, мебраны или рубероида.

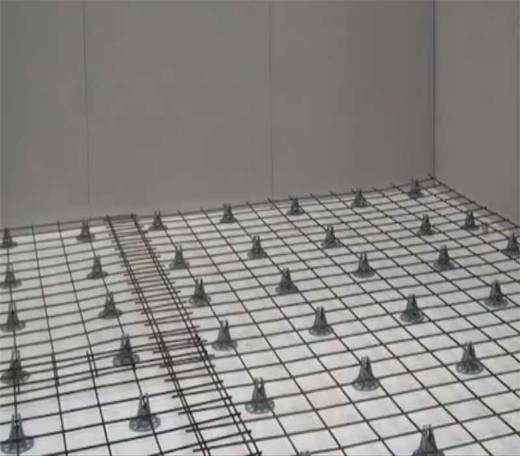

Арматура на маячках

С помощью уровня находят самую наивысшую точку чернового основания, рассчитывают высоту стяжки, минимальная величина составляет 30 мм.

Отмечают горизонтальную линию разметки на стенах помещения.

Сетку следует укладывать на куски кирпича, гипсокартона или на специальные фиксаторы, чтобы она располагалась непосредственно в слое стяжке, а не на полу(земле).

Затем нужно установить маяки (строго по линии разметки), они располагаются в 1,5 метрах друг от друга и на некотором расстоянии от стены.

Сетка укладывается внахлест 1-2 ячейками.

Арматурная сетка

Рекомендуется закрепить на стенах демпферную ленту, которая предотвращает растрескивание бетона при высыхании.

Затем готовится и заливается бетонный раствор, распределяется равномерно по поверхности, с помощью правИла стяжка делается ровной.

В течение первых 1-5 дней дней стяжка увлажняется водой.

Через 6-7 дней маяки убираются, пустоты заливаются раствором. Через месяц стяжка готова к проведению дальнейших работ.

Расход сетки рассчитывается в квадратных метрах. Норма расхода зависит от способа укладки, размера выпусков. Но следует помнить, что норму необходимо высчитывать следующим образом – площадь помещения + 10%. Кроме этого, некоторые сайты предоставляют возможность выполнить расчеты на 1 кв.м. с помощью онлайн-калькулятора.

Используемые материалы

При заливке бетонных стяжек используются только те армирующие материалы, которые разрешены к применению действующими нормами и правилами.

В эту группу относятся:

• стальные сетки (армирующие, проволочные);
• фиброволокно – для объемного армирования;
• стекловолоконные сетки;
• сетки на основе современных полимерных материалов.

Безусловно, самые прочные конструкции создаются на основе металлической арматуры. Они успешно эксплуатируются в промышленных помещениях, в гаражах, на складах, открытых уличных площадках. Решение подходит для устройства стяжек по грунту.

Стекловолокно и полимеры оптимально соответствуют требованиям стяжек для теплых полов. Для строительства конструкций по грунту они не подходят. Такие материалы легкие, не дают дополнительную нагрузку на перекрытие, но плохо работают на разрыв. Можно сказать, что это идеальное решение для мест с небольшими нагрузками.

Объемное упрочнение фиброволокном обеспечивает защиту от усадочных деформаций, блокирует формирование микротрещин. Материал вводится в рецептуру бетона, но не подходит при работе по грунтам (или используется в комплексе с традиционным армированием).

Кроме того, волокнистые разновидности не дают защиту от изгибающих и растягивающих напряжений.

Как правильно заливать пол

При стяжке пола этапы подготовки немного отличаются при использовании склеенной и несвязанной стяжки. Ниже мы описали этапы подготовки в зависимости от типа используемой стяжки.

Как подготовиться к укладке несвязанной стяжки

Несвязанная стяжка обычно укладывается поверх пластиковых листов или другого типа мембраны, а не прямо на бетонный пол или другие основания.

Преимущество этого слоя в том, что он защищает бетонный пол от влаги и оседания.

1. Сначала очистите бетонный пол, чтобы избавиться от пыли и жира. Любые частицы грязи или жира могут помешать равномерному осаждению смеси.
2. После того как пол станет чистым и свободным от грязи или пыли, положите полиэтиленовые листы или другую мембрану, чтобы бетонный пол оставался отдельно от стяжки. Не забудьте наложить листы внахлест на 20-30 см и скрепить их скотчем, чтобы предотвратить утечку на бетонный пол. Листы также должны доходить до стены примерно на 10 см.
3. Для обкатки стен используйте утеплитель, окантовку из пенопласта или пенопласт. Это предотвратит повреждение стен при усадке стяжки в процессе высыхания.
4. При необходимости укрепите стяжку волокнами — они предотвратят растрескивание стяжки при высыхании и помогут повысить ее общую прочность.
5. Как вариант, возьмите арматурную сетку стяжки и уложите ее на черновой пол. После укладки он должен находиться в верхней половине стяжки.
6. Теперь место подготовлено, можно приступать к укладке стяжки.

Как подготовиться к укладке стяжки

Связанная стяжка подразумевает адгезию стяжки к бетонному основанию пола.

1. Первый шаг — придать поверхности бетона шероховатость, чтобы максимально увеличить адгезионный потенциал. Это можно сделать с помощью отбойного молотка или кирки, но вы также можете использовать дробеструйный аппарат или напольный нож. Цель состоит в том, чтобы обнажить заполнитель в бетоне, так как он будет сцепляться со стяжкой.
2. Затем удалите пыль, мусор или грязь и сбрызните водой — это уменьшит количество частиц в воздухе. Лучше всего это сделать с помощью пылесоса.
3. Теперь нанесите связующее на бетон. Самыми популярными вариантами являются смесь клея ПВА, воды и цемента или бутадиен-стирольного каучука (SBR), который идеально подходит для использования в помещениях, которые будут контактировать с водой. Что бы вы ни выбрали, следуйте инструкциям производителя по приготовлению связующего.
4. Как только это будет сделано, сразу же добавьте стяжку — не оставляйте ее надолго, иначе стяжка и связующий агент не смешаются. Как только это будет сделано, пора укладывать стяжку.

Грунтование основание

Следует указать на значимость грунтования основания, оно важно по следующим причинам:

1. Грунтовка разравнивает, заполняет микротрещины и маленькие пустоты в рыхлом основании. Для этой цели используется грунтовка глубокого (до нескольких сантиметров) проникновения.
2. Поверхность обеспыливается, частички пыли склеиваются между собой.
3. Снижается проницаемость поверхности, то есть повышается защита от проникновения влаги, воздуха, различных грибков.

Готовая грунтовка – это жидкость, которая наносится на основу валиком или кистью от 1 до 3 раз в зависимости от шероховатости поверхности. Сегодня существует большой выбор грунтовок. Для правильного применения следует внимательно читать состав

При выборе грунтовки обращайте внимание:

• в каких помещениях используется: открытых, закрытых;
• на воздействие влаги и ультрафиолетовых лучей;
• степень пористости бетонного основания;
• какой материал будет применяться для дальнейших работ.

Фиброволокно

Принцип использования фибры в качестве арматуры для стяжки существенно отличается от армирования сетками.

Фибру – волокна базальта, стекла, полипропилена, металла, в сухом виде добавляют к ингредиентам раствора или бетона. При застывании пола фибра дает эффект прочного монолита, хорошо защищает поверхность пола от микротрещин, но от значительного механического воздействия не спасет.

Армированная фиброй стяжка укладывается и выравнивается по маякам, так же, как бетон или раствор на другие виды арматуры.

Если фибру использовать одновременно с металлической или полипропиленовой сеткой, получается суперпрочное покрытие.

При работе с фиброй, добавлять ее нужно небольшими порциями в растворную смесь, дожидаясь полного распределения волокон в бетономешалке или другой емкости. Если добавить одновременно всю отмеренную «порцию», фибра может сбиться в бесформенный комок.
