Преимущества установки акустических панелей на потолок
Особенно, если вы читали другие наши статьи о том, как работают акустические панели и насколько они могут быть эффективными, вы можете получить гораздо более качественный звук из своей звуковой системы с грамотно размещенными акустическими панелями.
Вы также можете управлять шумом в многолюдных или загруженных местах, таких как рабочие места и рестораны, или управлять звуком в помещении, чтобы повысить точность записи. Это делает акустические панели настоящим швейцарским армейским ножом для управления звуком.
И хотя первым наиболее очевидным применением акустических панелей является их размещение на стенах, одним из самых больших отражателей звука в вашем помещении почти наверняка будет потолок. Звуки будут отражаться от потолка точно так же, как от стен, и здесь проблема будет масштабироваться с увеличением громкости. Обсудили ваше пространство с нашими руководствами о том, сколько панелей вам нужно и когда использовать акустические панели, чтобы лучше понять, подходит ли это решение для вас.
Пространство с высокими потолками может естественным образом поглощать звук, но чем громче и сильнее звуковые волны, тем менее высокие потолки будут иметь какой-либо эффект. Таким образом, установив акустические панели на потолок, вы можете создать еще более агрессивную среду управления звуком, в которой окружающим звуковым волнам, выходящим за пределы стеновых панелей, действительно некуда больше деваться.
Если у вас есть дорогая система домашнего кинотеатра, которую вы пытаетесь дополнить акустическими панелями (наше руководство), или если вы пытаетесь впитать звук людей, говорящих в людном месте, акустические панели действительно могут удалить много звуки, которые в противном случае сделали бы комнату эхом и просто громкими.
И помните, если вы оборудуете студию звукозаписи, вам следует ознакомиться с нашим описанием, когда использовать пену, а когда использовать панели, а также с нашим руководством по размещению. Есть хороший шанс, что вы сможете обойтись более простыми в установке пенопластами, если вы хотите добиться 100% покрытия.
Звукоизоляция на потолок: особенности установки
Чтобы не возникло трудностей при установке шумоизоляции, нужно заранее подготовить материал и следовать инструкции.
Иллюстрация Описание действия
Берём маты из пенополиуретана и специальный клей, очищаем потолок от старой штукатурки и снимаем люстру
Начинаем накладывать панели с дальнего угла. Сверху на каждом мате закрепляем металлический профиль для дальнейшей выкладки гипсокартона
В матах делаем отверстие под провод и вытягиваем проводку в центр комнаты
Чтобы маты не отваливались, встряхиваем баллон с пеной-клеем и наносим на изнаночную сторону панели «змейкой»
Обязательно промазываем края панели, рядом с разрезом под провод

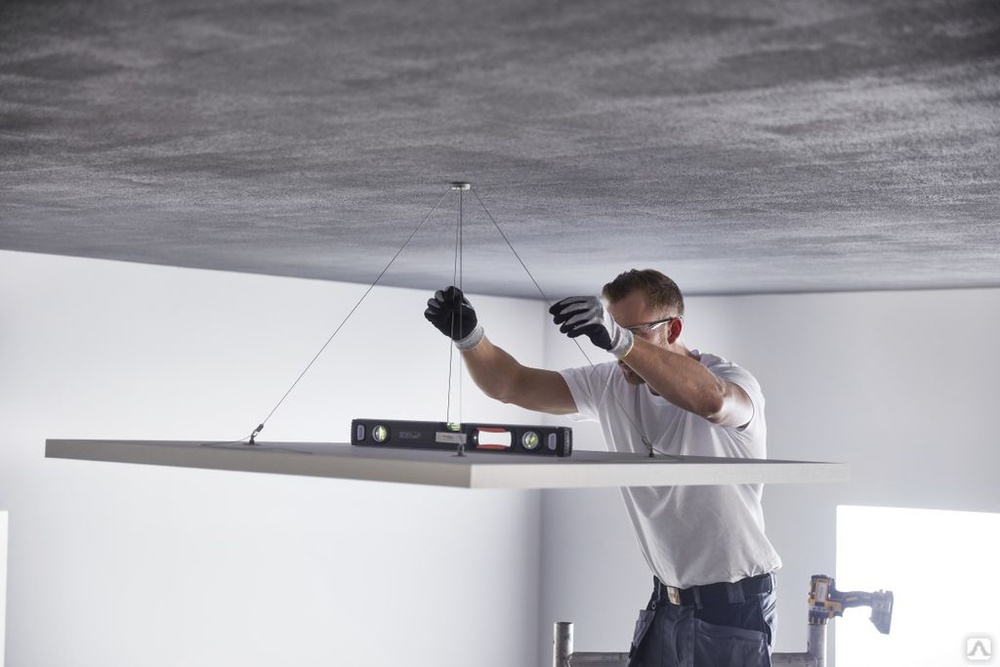

После того, как панель приклеена, подставляем к ней самодельный держатель из палки и двух металлических профилей, соединенных крест-накрест, на 20-30 минут
Когда панели хорошо приклеятся, с помощью канцелярского ножа снимаем клей на стыках между плитками
Наклеиваем все панели и оставляем их сохнуть на один день, сняв все держатели
Обходим лампу, вырезая в матах отверстие. Нужно оставить небольшое пространство так, чтобы маты не передавливали провод
Простукиваем все панели, и если не нужно подклеивать, то накладываем гипсокартон
Важно убедиться в том, что маты не отвалятся, иначе, они могут отпасть вместе с наложенным сверху потолком
Такой метод подходит лучше всего дня новых домов, где на потолке ещё не была нанесена штукатурка. Для большей устойчивости рекомендуется закреплять маты шурупами.
Особенности монтажа на каркас
Обрешетка или каркас используется при установке тяжелых плит и при технологии с двумя плитами изолятора или двумя–тремя слоями акустической мембраны.
В качестве основы используют стальной брус под мембрану Люкс с укладкой мягкого изолятора. Такой способ не требует сверлить потолочную плиту под крепежи. Изоляция кладется внахлест, потолок опускается до 15 см.
Классическим вариантом остается монтаж изолирующих плит на предварительно установленный каркас. Для самостоятельного изготовления обрешетки понадобятся:
- профили для основы;
- звукоизолятор для отсекания шума;
- электродрель;
- крепежи.
Технология монтажа каркасной панели под шумоизолятор:
- Нанести разметку на подготовленный потолок. Деревянная обрешетка монтируется по ширине звукоизоляционной плиты или полотна. Это позволяет монтировать шумоизоляцию без зазоров, что обеспечит оптимальное звукопоглощение.
- На профиль наклеить клеевую (демпферную) основу.
- Просверлить отверстия в потолочной плите, установить крепежи.
- Смонтировать изолятор.
Если необходимо изолировать комнату двумя слоями шумоизоляции, то листы положить внахлест со смещением стыков.
Акустические натяжные потолки
Разные виды натяжных акустических потолков имеют различную степень звукопоглощения. Основные параметры акустического потолка натяжного это:
- диаметр отверстий перфорации;
- расстояние между отверстиями;
- толщина полотнища;
- интервал между капитальным потолком и натяжным.
Материалы для акустических натяжных потолков
Для изготовления натяжных потолков применяется:
- Пленка поливинилхлоридная, которая, в свою очередь, бывает:
- глянцевой, отражающей свет и имеющей более ста тонов и оттенков;
- матовой, не дающей бликов, но достаточно хорошо отражающей свет;
- сатиновой, имеющей переливающийся перламутровый блеск;
- фактурной, имитирующей фактуру какого нибудь материала. Возможно нанесение фото или узора.
2. Ткань с основой из полиэстера:
- отличается матовой фактурой;
- имеем менее богатую цветовую гамму.
Виды акустических натяжных потолков
Существует 3 вида натяжных потолков перфорированных:
- микроперфорированные;
- среднеперфорированные;
- крупноперфорированные.
По каким параметрам выбирать акустический натяжной потолок
- Для обычной квартиры лучше выбирать мелкоперфорированные полотна.
- Для комнаты, где оборудован домашний кинотеатр необходимо максимальное шумопоглощение. Достигается оно путем монтажа под натяжной акустический потолок дополнительной конструкции из звукопоглощающего материала.
- Для создания эффекта звездного неба выбирают средне и крупноперфорированные полотнища.
Если сравнить на акустические потолки цены, то полотна от известных производителей обойдутся дороже, но зато прослужат намного дольше. Да и выглядят они намного элегантней.
Акустический потолок Клипсо (Clipso)
Акустический потолок CLIPSO является составляющей акустической потолочной системы, которая состоит из:
- собственно натяжного потолка Клипсо;
- крепежной конструкции — багета Клипсо;
- минеральных звукопоглощающих плит.
Натяжной потолок Клипсо, выпускаемой швейцарской фирмой CLIPSO AG — это покрытие, представляющее собой звукопоглощающую мембрану в виде бесшовной дышащей ткани CLIPSO с перфорацией. Эта ткань:
- изготовлена на основе полиэстера;
- пропитана полиуретаном с двух сторон;
- окрашена экологически чистыми красителями, что исключает выделение токсинов. На полотно наносится рисунок или фотопечать.
Достоинства потолка Clipso
- имеет ширину полотна — более 5 м, так что на потолке в комнате соответствующих габаритов, вовсе нет швов;
- скрывает натяжной потолок Клипсо электропроводку, трубы, строительные конструкции;
- является надежной защитой от протечек и шума;
- сохраняет тепло;
- не собирает конденсат;
- моется легко;
- антистатичен;
- не поддерживает горение;
- монтируется методом холодной установки;
- создает идеально ровную поверхность;
- не поддается механическим повреждениям;
- делает возможным создание эксклюзивного интерьера, путем подбора любого изображения;
- имеет большой срок гарантии — 10 лет.
Этот акустический потолок хорошо поглощает звуки средних и высоких частот. В помещении с таким потолком отсутствует звуковое эхо, поэтому комфортно:
- слушать музыку;
- смотреть фильмы в домашнем кинотеатре.
Акустические потолки Клипсо уместны в:
- бассейнах;
- офисах;
- музыкальных студиях.
Акустические потолки купить не проблема. Главное, не делать это стихийно. Заранее определитесь с выбором типа потолка, с производителем, подберите цвет, соответствующий общему дизайну. Послушайте и почитайте о разных акустических потолках отзывы. Только так ваш потолок будет не только выполнять свою основную функцию — защищать вас от назойливых звуков извне, но и сделает дизайн вашей квартиры неповторимым.
В заключение посмотрите видео о том, как повышается шумоизоляция натяжных потолков:
Виды акустических полотен для натяжных потолков
Акустические натяжные потолки бывают двух видов: с микроперфорацией и гладкие многослойные. Оба относятся к тканевым потолкам. Немного о каждом.
У потолка с микроперфорацией один слой. Это тканевая сетка, которая пропитана жидким полиуретаном. Важный момент: при перфорации полотно становится менее прочным, поэтому материал должен быть высокого качества.
Гладкое многослойное полотно с изнаночной стороны обработано вспененным полимером, наружный слой – декоративный с матовой или сатиновой поверхностью. Обе стороны защищены полимерным покрытием.
Акустические натяжные потолки обоих видов обладают влаго- и пылеотталкивающими свойствами.
Размещаются в существующие конструкции потолков, эффективно поглощают шумы
НАША ПРОДУКЦИЯ |
- Панели без отделки
- Крупноформатные панели, 1200 х 1200 мм
- Панели в базовой поставке, 1200 х 600 мм
- Панели, 600 х 600 мм
- Панели, 300 х 300 мм
- Подвесные изделия
- Призмы
- Цилиндры
- Горизонтальные свободно висящие фигуры
- Вертикальные Бафлы
- Потолочные вставки
- Панели для стандартных потолков, 1200 х 600 мм
- Панели для стандартных потолков, 600 х 600 мм
- Плоские потолочные панели
- Потолочные панели, полускрытый монтаж
- Панели скрытого монтажа, 1200 х 600 мм
- Панели скрытого монтажа, 600 х 600 мм
- Панели гибкие, скрытый монтаж, 1200 х 600 мм
- Панели гибкие, скрытый монтаж, 600 х 600 мм
- Декорированные панели
- Декоры, 1200 х 600 мм
- Декоры, 600 х 600 мм
- Низкочастотные ловушки
- Угловые изделия
- Звукопоглощающие кубы
- Геометрические фигуры
- Орнаменты
- Треугольники
- Пятиугольники
- Шестигранники
- Восьмигранники
- Круги
- Клинья для безэховых камер
- Художественные панели
- Акустические панели Эхокор Арт
- Панели с фотопечатью
- Панели с окраской по трафаретам
- Панели с аппликацией
- Панели с инкрустацией
- ОБЪЁМНЫЕ 3Д АРТ ПАНЕЛИ
- Сборные и объёмные
- Объемные 3Д панели
- 3Д панели с тканью
- Нестандартные изделия
- Панели с подсветкой
- Панели в рамках
- Монтаж панелей ЭхоКор
- Акустические панели ЭхоКор, монтаж
- Монтаж светильников и датчиков
- Крепёжные элементы
- Окраска панелей, фаски
- Акустические измерения
Документы в формате PDF
СкачатьКаталог в PDF
Скачать Сертификаты в PDF
Скачать Описание Эхокор в PDF
Скачать Буклет «Наши объекты»
Может потребоваться Adobe Acrobat Reader
Новый дизайн потолочной вставки 04.05.2020
Мозаичные панно 04.02.2020
Горизонтальные подвесные острова ЭхоКор 23.01.2020
ЭхоКор для термоизоляции 13.01.2020
ПОЖАРОБЕЗОПАСНОСТЬ |
Панели для стандартных потолков, 1200 х 600 мм
Потолочные панели ЭхоКор служат для эффективного снижения фонового шума в офисах и других помещениях.
Панели для стандартных потолков, 600 х 600 мм
ЭхоКор размещают в помещениях, на потолках которых есть подвесные конструкции типа Армстронг.
Потолочные панели, полу-скрытый монтаж
Потолочные акустические панели ЭхоКор используются для создания комфортной акустической среды в помещениях. Заменив потолочные плиты в конструкциях типа «Армстронг» на ЭхоКор, можно быстро и эффективно улучшить акустические свойства помещения.
Акустические панели ЭхоКор, плоские, потолочные
Потолочные плоские панели ЭхоКор предназначены для эффективной коррекции акустического поля.
Потолочные панели скрытого монтажа, 1200 х 600 мм
Направляющие не видны снаружи. Потолок образует единую поверхность, без видимых рёбер.
Потолочные панели скрытого монтажа, 600 х 600 мм
Скрытая система крепления потолочных панелей ЭхоКор размером 600 х 600 мм, направляющих не видно.
Панели гибкие, скрытый монтаж, 1200 х 600 мм
Для получения криволинейных поверхностей производятся акустические панели с вырезанными сегментами.
Панели гибкие, скрытый монтаж, 600 х 600 мм
Новый вид продукции. Гибкие панели – Декор 118. Нарезка возможна вдоль и поперёк панели.
Потолочные акустические панели, как и другие изделия ЭхоКор, применяются для отделки различных помещений, требующих хорошего качества звучания. Акустический комфорт помещения немыслим без применения эффективных акустических материалов. Заменив все или часть потолочных плит в стандартном акустическом подвесном потолке типа «Армстронг» на звукопоглощающие панели ЭхоКор, мы вносим в помещение большое количество звукопоглощающего материала. Происходит изменение акустических свойств помещения. Уровень отражённых волн существенно снижается, что приводит к уменьшению времени реверберации и заметному повышению разборчивости речи. Акустический потолок, даже частично состоящий из акустических потолочных панелей ЭхоКор, значительно уменьшает фоновые шумы, делая обстановку в помещении более комфортной.
Из потолочных панелей получаются элегантные декоративные объекты. Особенно эффектно смотрятся потолочные поверхности с декорированными и окрашенными акустическими панелями. В соответствии с замыслом дизайнера панели могут быть сгруппированы в регулярный рисунок.
 |  |

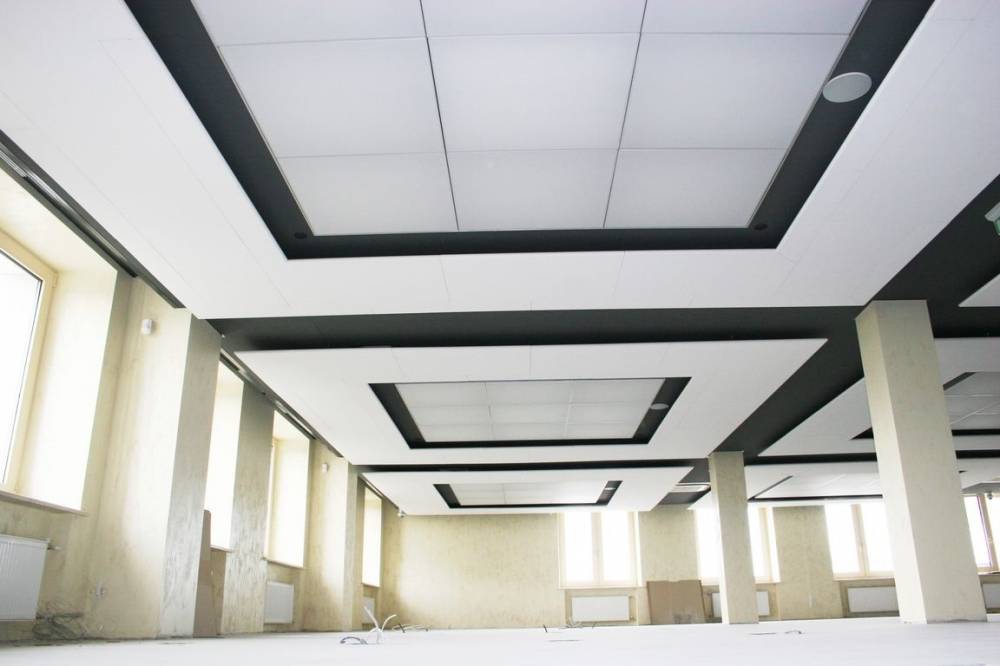

Подвесные потолки
Установка гипсокартона
Звукоизоляция подвесного потолка предусматривает закрепление к черновой поверхности реечной полой конструкции, заполняемой в дальнейшем звукопоглощающим материалом. После этого производится облицовка декоративным покрытием. Иногда на потолок крепятся звукоизоляционные решетки или перфорированный гипсокартон.
Каркас такого типа монтируется из стандартного металлического профиля для потолков из гипсокартона.
Но здесь есть некоторые особенности:
- Эффект от звукопоглощения будет напрямую связан с размером внутренней полости потолка, которая заполняется материалом. Поэтому требуется рассчитывать расстояние от плиты перекрытия до внешней облицовки, предусматривая толщину используемых звукопоглощающих материалов. Нужно понимать, что устройство подобной системы обязательно приведет к значительному снижению общей высоты помещения, что будет сильно заметно в обычных квартирах;
- Внешняя часть конструкции – диффузор, мембрана, которая ретранслирует звуковые колебания, в особенности ударный шум при ее жестком креплении через несущий каркас к стенам и потолку. Чтобы этого избежать, в процессе монтажа требуется не допускать предельного жесткого контакта металлического каркаса со стенами (оставляется зазор) и черновым потолком (используются звукоизоляционные крепления и подкладки). Тем самым обеспечивается звукоизоляция потолка от ударного шума;
Подвесы «Vibrofix P»
В процессе монтажа звукоизолирующей конструкции нужно следить за тем, чтобы соблюдалась абсолютная герметичность системы. Даже маленькие, едва заметные щели и отверстия будут пропускать звук.
Системы натяжные
Акустические натяжные потолки состоят из натяжного перфорированного полотна, которое по периметру комнаты закрепляется багетами. Под полотном устанавливают плиты или панели из звукопоглощающих материалов. Способность рассеивать или впитывать шумы натяжными конструкциями зависит от:
- толщины самого полотна;
- величины ячеек перфорации;
- расстояния между ячейками;
- расстояния между потолочным перекрытием и натяжным полотнищем.
По типу перфорирования различают следующие виды полотен:
Микроперфорированные. Отверстия на такой пленке практически незаметны, ведь их диаметр 0,1 мм, а расстояние не больше 2 мм. Такие акустические потолки используют в гостиничных холлах, в коридорах, в комнатах с домашним кинотеатром.
Перфорация со средним диаметром. Такие ячейки имеют диаметр 1 мм, расстояние 9-15 мм. Его применяют в больших помещениях: спортивных и концертных залах.
Крупноперфорированные. Это отверстия диаметром 1,8 мм, а расстояние 8 мм. Такое полотно имеет небольшое звукопоглощение, обеспечивает обмен воздуха. Его используют для отделки помещений, где бывает большое скопление людей.
Материалом для таких акустических модулей может быть:
- пленка ПВХ;
- тканевое полотно из полиэстера.
Акустические потолки Clipso
Данная потолочная конструкция представляет собой систему из:
- минеральных плит, поглощающих шум;
- натяжного полотна Клипсо с микроперфорацией;
- крепежного багета Клипсо со сложной конструкцией.
Швейцарская фирма Clipso выпускает дышащее бесшовное полотнище на базе полиэстера. Ширина потолков clipso – больше 5 м. Данные полотнища впитывают звуки средней и высокой частоты.
Сфера применения
Их устанавливают в студиях звукозаписи, конференц-залах, офисах, бассейнах, спортзалах, жилых помещениях.
- https://domikarkas.ru/stroitelstvo/otdelka/akusticheskie-potolki-blokiruem-zvuk-v-komnate.html
- https://Potolok.expert/materialy/akusticheskie-potolki.html
- https://www.ivd.ru/stroitelstvo-i-remont/potolok/akusticheskij-potolok-vidy-konstruktivnye-osobennosti-i-sposoby-montazha-21854
- https://www.podvesnoi.ru/potolki/akusticheskie
- https://mr-build.ru/noise/akusticeskie-potolki.html
Звукоизолирующие материалы для акустического потолка
Звукоизолирующие панели могут быть мягкими или жесткими, в зависимости от вида используемого изолятора. Каждый акустический материал для потолка обладает своими качествами и часто используется лишь в определенных местах:
Стекловолоконные плиты. Изготавливают из длинных стекловолоконных нитей, уложенных в одном направлении. Размеры нитей позволяют создавать цельные в продольном направлении панели. Волокна скрепляют полиэфирной смолой. Акустические плиты из стекловолокна не боятся влаги и часто применяются для звукоизоляции влажных помещений. Лицевая и обратная стороны панели — с покрытиями. Декоративную облицовку изготавливают из перфорированной жести, алюминиевого ламината, поливинилхлоридной пленки, часто с нанесенным рисунком. Акустические водонепроницаемые плиты отделаны листами алюмофольги и стеклянного войлока. Обратная сторона изделия — бесцветная. Размеры плит могут быть от 60×60 см до 1,2×1,2 м, максимальная толщина — 100 мм. Крепятся акустические стекловолоконные плиты на фирменных каркасах или на других подвесных акустических потолках с ячейками надлежащих размеров. Допускается фиксировать плиты к потолку при помощи клеевого состава или с использованием шурупов.
Плиты из каменной ваты. Подобный изолирующий материал производят из известняка, базальта, доломита и обрабатывают по специальной технологии. Для увеличения звукоизолирующих свойства к материалу добавляют глину и перлит. Волокна связывают при помощи латекса, крахмала, гипса. Панели с большим процентом латекса водонепроницаемы и могут монтироваться в помещениях с большой влажностью. Лицевая поверхность плит красится в любой цвет. Иной способ декорирования — покрытие плиты фольгированной бумагой. Для повышения звукоизолирующих свойств на заднюю стенку крепят высокоэффективную шумопоглощающую мембрану. Плиты из каменной ваты выпускают толщиной от 50 до 120 м. Размеры плит — 600х600 мм, что позволяет использовать их во многих акустических подвесных системах.
Плиты гипсокартонные. Для звукоизоляции помещений часто используют перфорированные гипсокартонные панели размером 595×595 мм и толщиной 8,5 мм. Лицевая сторона может быть декорирована любым материалом, обратная — покрыта звукопоглощающим слоем из нетканного материала. Звукоизолирующие свойства гипсокартону придают отверстия в материале, занимающие 9-15% от всей площади панели. Лучше всего перфорированный гипсокартон гасит низкочастотные волны. Материал уменьшает эффект эха в несколько раз и обеспечивает высокую слышимость в помещении. В результате звук распространяется равномерно и создается эффект концертного зала. Использовать перфорированный гипсокартон можно в помещениях с относительной влажностью не более 95%. Панели из гипсокартона можно монтировать в фирменные системы или любые каркасные потолки с ячейками подходящих габаритов.
Особенности монтажа акустического потолка
Каждый отдельный вид акустического потолка имеет свои особенности по установке. Давайте рассмотрим особенности монтажа акустического потолка на основе системы Армстронг. Работы по монтажу начинаются после окончания установки крепежа. Далее необходимо проверить комплектность акустической системы. В нее входят: плиты, размером 60 на 60 см, несущий профиль, длиной 370 см, продольный профиль — 120 см, поперечный профиль — 60 см, стеновой профиль — 200 см, регулируемые по высоте подвесы с прокладками, металлические профиля — 1,5 см, потолочные Т-образные и стеновые Г-образные профили.
Монтаж потолка проводится в следующей последовательности:
- Выполняется разметка под стеновые рейки. Для этого используется водяной уровень.
- Наносятся метки размещения несущих реек.
- Наносятся метки продольных профилей.
- После грамотной разметки проводится монтаж стеновых профилей с помощью саморезов.
- Подвесы фиксируются к плитам по разметкам.
- К подвесам акустического потолка крепятся несущие профиля и выравниваются с помощью регулируемых подвесов.
- Монтаж бескаркасного полотна.
Бескаркасные панели уже полностью готовы к использованию. Их монтаж выглядит следующим образом: заделываются швы, отверстия и трещины на потолке. В местах стыка стен и потолка с помощью герметика крепится специальная упругая прокладка. Ее ширина должна быть на 3 см больше толщины плиты.
Большинство бескаркасных акустических панелей изготавливаются с пазами. Такие системы легко и просто соединяются. Чтобы панели плотно прилегали к прокладкам, наклеенным на стены, необходимо на плитах возле стен срезать выступы.
- К потолку прикладывается плита и придвигается до упора к стене.
- Через отверстие в панели просверливается потолок.
- Не снимая панели, устанавливаются пластмассовые дюбели в просверленные отверстия и в них закручиваются шурупы.
- Рядом прикладывается соседняя панель, совмещаются пазы и проделывается вышеописанная процедура монтажа.
Акустические натяжные потолки крепятся легко и просто к пристенным профилям. Проводится этот процесс в такой последовательности:
На стены наносятся метки размещения пристенного профиля. К поверхности стены прикладывается багет и выравнивается по разметке. Сквозь багет просверливаются отверстия и крепится конструкция пластмассовыми дюбелями и саморезами. Профиля крепятся саморезами через каждые 8 см. Последнее отверстие делается на расстоянии 2 см от торца багета. Далее определяется уровень натяжного потолка с помощью натянутой нити по нижнему краю багетов. Определяется высота светильников. На каждой стене делаются отметки посередине. Определяем середину каждой стороны пленки ПВХ. Берем полотно за эти места и перемещаем его к серединам стен. С помощью большого шпателя заправляем полотно в багет по отмеченным точкам, а затем заправляем его по всем сторонам через каждые 20-30 см. Делаем надрезы в материале снизу вверх
Обращаем внимание, чтобы не образовывались складки, и продеваем материал в профиль. Отрезаем лишнюю ткань, провисающую из багета
Делаем отверстия для светильников, которые будут располагаться в полотне.
Какими плюсами обладают акустические потолочные покрытия?
- Прежде всего, это великолепные звукоизоляционные и звукопоглощающие качества. Тесты показывают, что применение данных современных видов изделий помогает значительно снизить уровень вибрационных данных в помещениях, даже не прибегая к дополнительным мерам по защите;
- Благодаря особой пористой структуре в разы уменьшается эхо внутри самого помещения. Потолочное акустическое покрытие поглощает внутренние колебания. В комнате становится тихо и уютно;
- Удобство монтажа – установка данного типа потолков ничем не отличается от установки традиционных потолочных конструкций;
- Классический простой уход за изделием. Пористое покрытие не требует за собой какого-либо отдельного, специфического ухода;
- Полная экологичность материалов. Изделие не оказывает никакого пагубного влияния на здоровье человека, о чем свидетельствуют сертификаты и международные исследования.
Помимо преимуществ, акустические полотна-ПВХ имеют и ряд несущественных недостатков.
Основной минус заключается в том, что подобные изделия нельзя использовать с фотопечатью, так как это значительно ухудшает звукопоглощающие свойства изделия в целом. Также у изделий высокая цена в сравнении с классическими моделями. За тишину и спокойствие в доме приходится заплатить чуть большую цену. Выбор о целесообразности и применении каждый делает самостоятельно, исходя из потребностей и бюджета.
Технические решения
Значительно улучшить акустические характеристики помещения можно при помощи подвесного потолка.
Вариант 1. Подвесной потолок из гипсокартона.
Перфорированный лист гипсокартона
В широком смысле слова обычный подвесной потолок из ГКЛ не является акустическим. Но за счет образованной в подпотолочном пространстве воздушной прослойки громкость проходящей звуковой волны будет снижаться. Дополнительные звукоизолирующие свойства потолку из гипсокартона можно придать с помощью утеплителей из стекло- или минеральной ваты, которые также являются хорошими изоляторами шума.
Несколько лет назад немецкая компания Кнауф предложила потребителю плиты перфорированные гипсокартонные звукопоглощающие – ППГЗ. Данный материал представляет собой перфорированный лист гипсокартона с наклеенной на тыльную сторону подложкой из нетканого полотна. Может использоваться как для облицовки стен, так и для устройства подвесного потолка. Лицевую сторону как и у обычных ГКЛ можно окрашивать, оклеивать стеклообоями, обычными обоями, различными декоративными пленками и прочими отделочными покрытиями. Звукопоглощающие свойства при этом не теряются.
Акустические свойства гипсокартону придает перфорация. Отверстия выполняют функцию резонаторов, гася энергию проходящей звуковой волны. Особенно хорошо акустический гипсокартон зарекомендовал себя как поглотитель низких звуковых частот.
Если звукоизолировать помещение с помощью гипсокартона, необходимо учитывать, что большую роль играет высота подпотолочного пространства, образованного между основным межэтажным перекрытием и самими ППГЗ.
Стандартные габариты ППГЗ – 595х595 мм при толщине листа 8,5 мм. Процентное отношение площади перфорации к общей площади листа – 9…15%. Акустический гипсокартон может применяться в помещениях с относительной влажностью воздуха до 95% . Относится к негорючим материалам.
Вариант 2. Акустические потолки Армстронг.
Акустический потолок Армстронг
В настоящее время компания Армстронг предлагает широкий выбор подвесных потолков с различными эксплуатационными характеристиками: это потолки общего назначения, влагостойкие, гигиенические, дизайнерские и, конечно же, акустические.
Акустические потолки армстронг представляют собой конструкцию из несущего каркаса, набранного из металлических направляющих, и установленных на него потолочных плит армстронг. Материал и конструкция плит определяют их физико-механические свойства.
В зависимости от материала плиты акустические армстронг можно разделить на следующие группы:
— плиты из стекловолокна (коэффициент звукопоглощения в области средних и высоких частот k=0,9);
— плиты из базальтового волокна (k=0,9);
— безасбестовые плиты из смеси минеральных и целлюлозных волокон и органических связующих (k=0,65).
Конструкция плит может предусматривать дополнительную перфорацию для улучшения звукопоглощающих характеристик. Все материалы являются экологически чистыми и безопасными для окружающей среды и здоровья человека.
Вариант 3. Акустические потолки Экофон.
Акустический потолок Экофон
На отечественном рынке еще широко известны подвесные потолки шведской фирмы Экофон. Как и потолок Армстронг конструкция Экофон состоит из подпотолочного каркаса, набранного из металлических профилей «Т»-образного сечения, на который впоследствии устанавливаются звукопоглощающие плиты. Разница – в материале акустических плит.
Наиболее распространены плиты Экофон размерами 600х600 мм и 600х1200 мм при толщине 15 и 20 мм. Конструктивно панель выполнена в виде сэндвича: основной материал – стекловолокно высокой плотности с синтетическим связующим и внешняя оболочка (окрашенная, текстильная или с ударопрочной сеткой). Подвесные акустические потолки экофон сохраняют работоспособность при относительной влажности воздуха до 95% и относятся к трудносгораемым материалам. Компания Экофон представляет на рынке всего семь типоразмеров акустических плит в диапазоне толщин 15…40 мм в восьми цветовых исполнениях. Как и армстронг подвесные потолки экофон могут быть гигиеническими, ударопрочными и т.д.
Материалы по теме
- Подвесные потолки в офисных помещениях
- Подвесные потолки из гипса
- Натяжные потолки
- Ровные потолки — больше не проблема
Понятие и свойства акустических потолков
Акустические потолки – это разновидность натяжных потолков, которые отличаются от остальных особыми свойствами полотен, которые способны полностью или частично защитить комнату от звуков из внешней среды. А также в целом создать внутри помещения комфортную акустическую обстановку. Скептики скажут, что невозможно, чтобы тонкое ПВХ полотно, смогло эффективно заменить собой другие современные звукоизоляционные материалы. Отчасти они правы. Действительно, полотно акустического натяжного полотна «в одиночку» не способно защитить вашу комнату от очень громких звуков. Оно способно лишь частично поглотить такой шум. Однако никто не запрещает сочетать различные технологии и если есть необходимость вмонтировать в межпотолочное пространство звукопоглощающие материалы. Использование такого сочетания не только не испортит конструкцию вашего потолка. Оно добавит ей практической эффективности.
Как работает такой потолок?
Принцип работы такого потолка заключается в следующем. Звуковые волны, распространяющиеся от источников звука, частично поглощаются полотном натяжного потолка, за счет его особой структуры. Особенности его, по сути, заключаются в микроотверстиях, которые наполнены воздухом. Эта простая технология и позволяет увеличить звукоизоляционные показатели материала. Микроотверстия выполняют сразу несколько функций:
- во-первых, препятствуют распространению звуковых волн,
- а во-вторых, поглощают ее колебания.
Не следует также забывать, что частично поглощать шумы способно и пространство между базовым и натяжным потолком. Так как оно наполнено воздухом.
Подвесные акустические потолки
Кроме натяжных, существуют и подвесные акустические потолки, которые представляют собой перфорированные панели. Каковы их свойства и возможности?
- Акустические подвесные потолки представляют собой плиты, которые, по сути, являются сэндвич-панелями. В качестве наполнителя в них использована минеральная вата.
- Такие плиты обладают довольно высокими показателями шумоизоляции, к тому же, он дополнительно являются теплоизоляционным материалом, и помогают сохранять тепло в помещении.
- Сфера их применения – жилое строительство, а также специализированные помещения. Акустические плиты могут входить в состав звукоизоляции музыкальной студии или павильона для съемки и озвучки видео.
- Навесные потолки с такими плитами могут оформлять и предприятия питания. Например, кофейни, банкетные залы и ресторан. В таких проектах ценится звуко- и теплоизоляция, которая обеспечивается акустическими плитами, а также простота ухода за таким покрытием.
- Акустические подвесные потолки легко переносят перепады температуры, высокую влажность и прочие не слишком комфортные эксплуатационные условия. Именно поэтому они находят универсальное применение.
Основные типы
Несмотря на то, что все потолки такого типа эффективно борются со звуковыми загрязнениями, есть несколько разных по внешнему виду и характеристикам типов таких покрытий:
Ткани с микроперфорацией.
Для такого типа характерно наличие отверстий диаметром не больше 0,1 миллиметра. Расположены они с интервалом в 2 миллиметра. Толщина подобных полотен составляет около 0,17 миллиметра, а плотность расположения перфорации – 250000 на квадратный метр.
Потолки с неравномерной перфорацией.
У таких полотен проколы располагаются в строгом геометрическом порядке, но, шаг по ширине составляет 9, а по длине – 15 миллиметров. При меньшем количестве отверстий на квадратный метр, пленки, толщиной около 0,17 миллиметра, все равно очень эффективны. На квадратный метр такого материала приходится около 15000 небольших дырок.
Покрытия с меньшей плотностью отверстий.
Пленка тут используется точно такая же, как и для всех остальных видов потолков. Однако, отличия все же есть. Благодаря равномерному расположению перфорации с шагом в 8 миллиметров, на одинаковом куске материала имеется большее количество отверстии, чем у предыдущего типа пленки. Плотность составляет около 25000 проколов на квадратный метр. Это улучшает характеристики звукопоглощения.
