Особенности монтажа сливного трапа

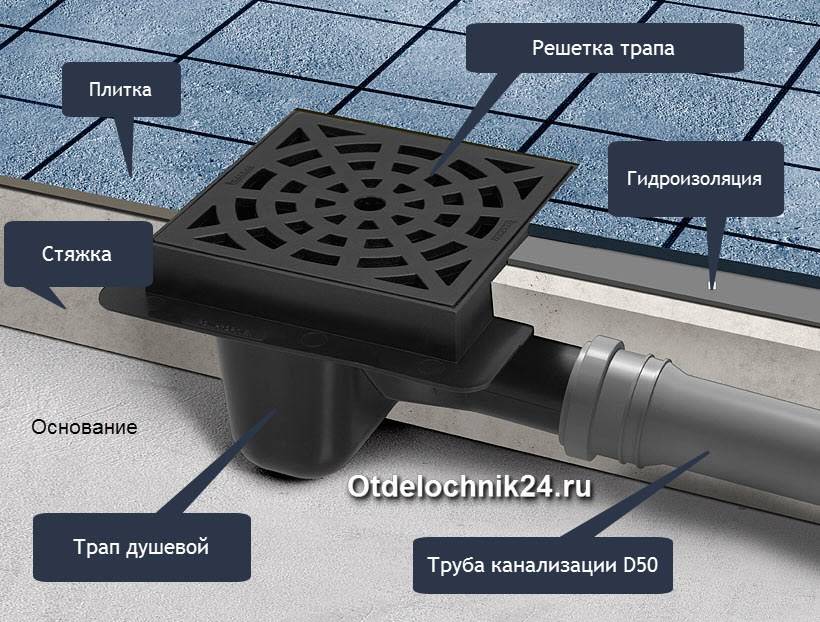

Монтаж трапа любого типа проходит практически по одной схеме. Пол, на котором установлено устройство, должен представлять собой многослойную систему:
- черновая стяжка из бетона;
- гидроизоляция;
- стяжка с наклоном в сторону оборудования;
- керамическая плитка с минимальным водопоглощением и шероховатой поверхностью, уложенная на специальный раствор.
При установке сливного трапа обязательно предусматривается уклон пола в сторону оборудования
Приступая к непосредственной установке системы, следует понимать, что неправильный монтаж приведет к порче оборудования и может спровоцировать затопление помещения. Работы проводятся в следующем порядке:
- Начинаем с разметки области монтажа. На уложенном гидроизоляционном слое определяем местоположение слива и его высоту с учетом разницы ширины напольного покрытия. Лучше, чтобы удаленность слива от стен была кратна размерам плитки плюс 2 мм на каждый шов. Так удастся избежать лишней подрезки.
- Берем деталь, намечаем ее высоту и ножовкой обрезаем лишнее. На паз надеваем уплотнительное кольцо, устанавливаем узел на предназначенное для него место. Проводим подгонку устройства.
- Верхнюю часть установленного трапа накрываем пленкой или другим материалом, чтобы предотвратить попадание сора, пыли или грязи в процессе заливки наклонной стяжки.
- С помощью маячков выставляем нужный уклон к сливу. Его минимальная величина – 1 см на метр, при меньшем вода просто не будет успевать уходить в канализацию. Укладываем наклонную стяжку.
- Убираем защитный материал с трапа и устанавливаем на место стакан сифона. Сверху монтируем уплотнительное кольцо. Закрываем узел крышкой и до упора поворачиваем ее в указанную в инструкции сторону. Конструкцией может быть предусмотрена дополнительная резиновая вставка, защищающая напольное покрытие от жидкости.
- Монтируем плитку. Облицовочные работы начинаем от трапа, постепенно заполняя всю поверхность. Ширина межплиточных швов должна составлять не больше 2 мм. Для их заделки используем специальную влагоустойчивую затирку.
- Накрываем трап декоративной решеткой. Она может быть пластмассовой, из нержавеющей стали или латунной.
Сливные трапы могут быть оборудованы разными по виду и материалу декоративными решетками
Разновидности трапов
Все трапы для душа можно классифицировать по нескольким признакам:
- Материал корпуса и внутренних элементов. Производители используют пластик, чугун, нержавеющую сталь. В условиях квартиры или частного дома отдают предпочтение пластиковым изделиям из-за невысокой стоимости. Чугунные трапы надёжны и долговечны, но дороги. Нержавеющая сталь — избыточное решение для жилых помещений.
- Направление отвода жидкости: вертикальные и горизонтальные. В первом случае выход осуществляется на нижнем этаже, что применимо для установки на первом этаже частного дома. Горизонтальный отвод позволяет сливать воду в имеющуюся стандартную канализацию.
- Сечение канализационной трубы. Для отвода воды от одного смесителя достаточно трубы диаметром 40–50 мм. Для душей, состоящих из нескольких кабин, используют индивидуальные отводы 50 мм и общую трубу от 110 мм.
По способу сбора воды и видимой части трапа выделяют три типа конструкции: точечные, линейные, пристенные.
Точечный вариант подходит для душевых с небольшим расходом воды. Преимущество устройств этого вида: невысокая цена, простота монтажа, возможность установки в любом месте поддона. К недостаткам следует отнести необходимость организации небольшого уклона со всех сторон поддона в направлении приёмной решётки, что не всегда удаётся сделать неопытным плиточникам.

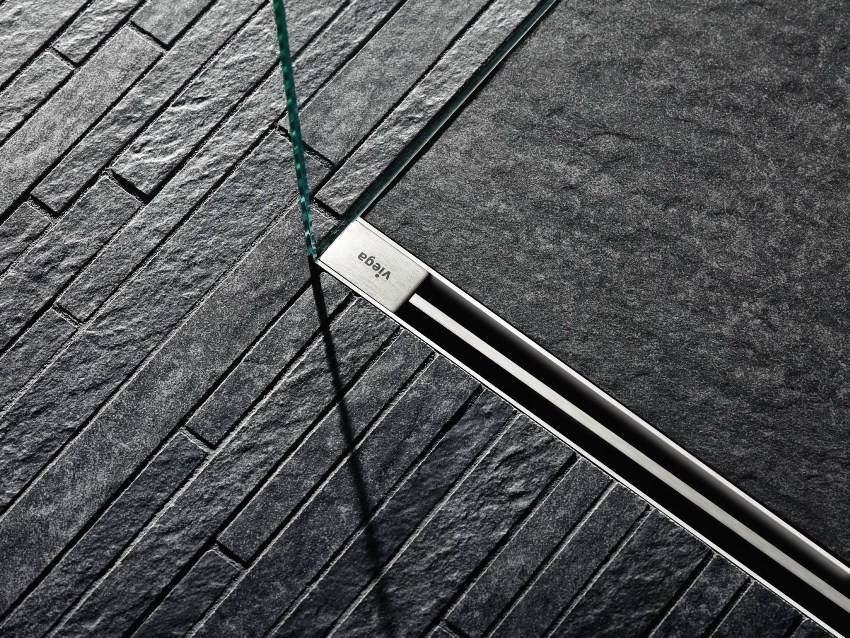

У линейных трапов водоприёмная часть выполнена в виде лотка, накрытого решёткой. Большая площадь позволяет быстрее отводить воду со всей поверхности поддона. Лотки могут наращиваться до любых размеров, что позволяет установить трап вдоль всей стены душу. В таком случае упрощается укладка плитки, так как уклон необходимо делать в одну сторону.
Пристенный трап с приёмной решёткой, расположенной вертикально, является разновидностью линейной конструкции. Изделие отличается необычным внешним видом. Преимущество моделей заключается в возможности использования в квартирах, так как для монтажа потребуется поддон меньшей толщины — часть конструкции находится в стене.
Какой трап хотите устанавливать?
Точечный 36.84%
Линейный 50%
Пристенный 13.16%
Проголосовало: 38
Виды: линейные и прочие, особенности
Душевые трапы представлены в продаже широким ассортиментом конструкций. В основном трапы классифицируются в соответствии с типом конструкции, различают:
1) Линейные трапы обладают вытянутой прямоугольной формой и характеризуются высокой пропускной способностью (до 60 литров воды в минуту), поэтому являются оптимальным вариантом для многофункциональных кабин со значительным расходом воды, т.е. для кабин с ливневым или тропическим душем. Конструкции данного типа нередко именуют дренажными каналами или душевыми лотками. Водоприемная часть конструкции выполнена в форме узкого канала, длина которого варьируется в пределах от 30 до 120 см. Подключение трапа к канализации осуществляется по горизонтальной линии и с небольшим уклоном, что делает конструкции оптимальным решением для квартир и в других помещениях с недостатком пространства.
Точечный трап вертикальный McAlpine (MRFGC3SNRV-110) с сухим затвором 150х150 мм d110 мм решетка из нержавеющей стали. Фото Петрович
Монтаж линейных трапов осуществляется вдоль стен, по длине или ширине кабине, возможна установка у входной зоны
Внешний вид конструкций также отличается привлекательностью, трапы органично вписываются в дизайн кабин, узкая декоративная решетка практически не привлекает внимание. Производители предлагают трапы со специальными накладками, облицовку которых возможно выполнить плиткой или мозаикой. Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками
Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками.
2) Точечные трапы отличаются компактными размерами, обычно не более 15х15 см. Чаще всего декоративная решетка трапов имеет квадратную форму, но встречаются и другие конфигурации. Наиболее популярны трапы с квадратными и прямоугольными решетками, форма которых соответствует конфигурации плитки, что обеспечивает гармоничное сочетание. Пропускная способность составляет порядка 20-25 литров в минуту, поэтому трапы данного вида устанавливаются в небольших кабинках. Монтаж может осуществляться в любом месте: в углу, под душем, в центре кабины.
3) Пристенные трапы устанавливаются на стыке стены и пола, не нарушая узора на плитке. Они практически не заметны, так как представляют собой небольшую щель. Пропускная способность составляет примерно 40 литров в минуту. Монтаж трапов не требуют обустройства наклона сложной конфигурации. Особенности конструкций позволяют устанавливают трапы либо при обустройстве помещения, либо при капитальном ремонте.
Трапы производятся из нержавеющей стали или пластика, реже используется чугун. Конструкции каждого типа обладают собственными плюсами и минусами. Пластиковые модели дешевле аналогов, поэтому пользуются наибольшим спросом. Им не страшна коррозия, удобны в уходе, легко чистятся, выдерживают значительные нагрузки, обладают стойкостью к воздействию агрессивных сред, долговечны. Сливы из пластика отлично подходят для домашних душевых кабин.
Точечный трап HACO вертикальный 150х150х105 мм слив 110 мм. нержавеющая сталь. Фото Максидом
Стальные трапы предназначены для монтажа в помещениях, к которым предъявляются повышенные требования, жесткие санитарно-гигиенические нормы. Поэтому сливы из стали подходят для кабин в больницах, детских садах. Чугунные трапы устанавливаются на промышленных объектах, в общественных банях и бассейнах, лабораторных помещениях, туалетах. Сливы из чугуна обладают повышенной износостойкостью, прочностью и пропускной способностью, предназначены для эксплуатации в наиболее сложных условиях. Минусом конструкций является значительный вес, который усложняет процесс монтажа.
В соответствии со способом подвода канализации различают вертикальные и горизонтальные трапы. Конструкции первого типа не пользуются высокой популярностью, так как сливное отверстие расположено неудобно и монтаж удается реализовать не всегда. Обычно они устанавливаются в частных домах. Преимуществом является ускоренное отведение воды. В горизонтальных трапах выход к канализационной системе осуществляется сбоку, что облегчает их подключение. Сливы подходят для установки в квартирах многоэтажных домов. Горизонтальные конструкции требуют минимального поднятия пола, что является преимуществом.
По форме различаются точечные трапы, они бывают квадратными, прямоугольными, овальными, круглыми, треугольными.
Высота сливного отверстия варьируется, от 45 до 190 мм. Чем выше трап, тем эффективнее осуществляется отвод воды. Конструкции минимальной высоты подходят для небольших дач и квартир.
Обобщенные тезисы
Далее будут представлены обобщенные данные о трапах, их параметрах и способах монтажа. Но следует отметить, что прочтение обобщенного тезисного материала не будет достаточным для организации работ. Нужно разобраться в основных нюансах, которые подробно описаны в полной статье.
И так, душевые кабины набирают все большую популярность из-за удобства, эстетики и их функциональности
Немаловажной является система слива и ее конструктивные элементы
Линейные или точечные канализационные трапы состоят из следующих конструктивных частей:
- воронка с решеткой;
- корпус;
- сифон и отводной канал;
- полипропиленовые трубы.
Рекомендуемая способность пропуска воды в сток не менее 2 л/с. Материал подбирается индивидуально, но лучшими являются чугун и нержавеющая сталь.
Монтаж производится в следующей последовательности:
- Прокладка трубопровода и его соединение со стыковой трубой трапа. Заливка стяжки.
- Монтаж слива и теплоизоляционного слоя.
- Установка гидрозатворного сифона и решетки на его верхнем раструбе.
- Заливка чистового пола из бетона с обеспечением уклона.
После производства всех работ необходимо обустроить декоративный пол. Для этого используется разнообразная керамическая плитка со свойствами влагостойкости.
При наличии свободного времени и после прочтения данного руководства, монтаж трапа вполне под силу осуществить самостоятельно.
Источник
Как поднять пол в ванной под установку трапа
Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.
Схема расположения трапа для слива воды в полу
Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.
Стяжка разных видов
Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.
- ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см. Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.
- Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.
Подготовлены направляющие для заливки стяжки
- Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
- Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.
Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.
На лагах
Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.
- Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.
Примерная схема расположения лаг «конвертом»
- Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.
Можно сделать пол прямым, а уклон задать толщиной клея
Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции. Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий
Выбирайте тот вариант, который лучше подходит для ваших условий
Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.
Трапы для душа под плитку
Особенности
Современные кабинки для душа уже плотно вошли в обиход и при ремонте ванной комнаты их все чаще устанавливают вместо громоздких старых ванн. На сегодняшний день дизайнеры стараются отойти от использования громадных поддонов. Нескользящая плитка на полу, прозрачные дверцы, отсутствие сложной электроники – именно так многие потребители все чаще представляют себе ванную комнату. Теперь подробнее о конструкции
С одной стороны сантехнического трапа есть адаптер для фиксации, со второй муфта для скрепления с трубопроводом. В самом корпусе есть фильтровальная решетка, играющая роль затвора
Но для установки важно, чтобы покрытие на полу было водонепроницаемым
Функции трапа:
- Представляет собой дополнительный аварийный слив, что крайне актуально при частом затоплении квартиры соседями сверху.
- Даёт доступ к системе слива для очищения труб от засоров.
- Не даёт неприятным канализационным запахам попадать в квартиру.
- Герметично соединяется с зоной стыковки.
- Не пропускает в слив загрязнения, то есть предотвращает образование засоров.
- Выводит использованную воду в главный канал для слива.
Теперь стоит рассмотреть виды душевых трапов.
Разновидности
Такие сантехнические устройства отличаются между собой по внешнему виду, конструктивным особенностям, габаритам и формам. Среди такого многообразия люди теряются.
Трапы отличаются по конструкции.
Точечный – самый компактный по размеру и его можно разместить в любой точке душа
Как правило, его ставят по центру, но при этом важно, чтобы с каждой из сторон был равномерный уклон. Невзирая на миниатюрность, точечный трап имеет пропускную способность в 20-25 литров/мин.
Линейный – внешне схож с лотком прямоугольной формы и обычно его ставят в одной из сторон, на выходе или в углу вдоль стены
Также такую конструкцию называют щелевой. Процесс установки проще тем, что в таком случае уклон нужно оборудовать в одну сторону, а не во все. Кроме того, пропускная способность составляет 60 литров/мин. Кстати, такие трапы считаются максимально надёжными, а ещё их можно устанавливать там, где есть душевая система «ливень».
Пристенный (угловой) – его ставят около стены, а потому он считается незаметным. Решетка декоративная, а потому скрывает стык между полом и стеной. Такие модели дорогие, но зато цена пристенных трапов себя оправдывает, ведь они пропускают 40 литров/мин. Более того, монтаж таких моделей сложнее и возможен лишь в процессе капитального ремонта или возведения ванной комнаты.
Чаще всего в многоквартирных домах канализационные трубы размещены слишком высоко и требуется поднятие уровня пола минимум на 0.2 метра, что нерационально. По этой причине единственным вариантом для монтажа трапа будет изготовление для душевой подиума с высококачественной гидроизоляцией.
Внутри самого сифона есть специальный затвор, который нужен для того, чтобы в ванную комнату не попадали посторонние запахи. Современные компании-изготовители предлагают 2 типа моделей с разными затворами:
- Гидрозатвор – максимально практичный и при этом доступный вариант, при котором в качестве барьера против ужасного канализационного запаха является вода. Но если вы не будете пользоваться душем долгое время, то такой гидрозатвор с клапаном обратного действия не справится, пересохнет водосток и запахи все равно будут просачиваться.
- Сухой затвор – в отличие от первого варианта он модифицирован посредством дополнительного клапана, который при отсутствии воды перекрывает отверстие. Именно по этой причине для надёжности душа, который будет использоваться нерегулярно мастера советуют выбирать сифон с сухим затвором. Такие заслонки открываются от потока воды, а после закрываются и не выпускают неприятные ароматы.
Далее рассмотрим, из чего делают душевые трапы.
Трапы для душа Viega
Трапы немецкой фирмы Viega получили свою популярность на рынке сантехнических материалов благодаря качественному исполнению изделия. Все конструктивные элементы выполнены из высокопрочного качественного материала. Сам трап изготовлен из нержавеющей стали с увеличенным сроком службы. Он имеет усовершенствованный внешний вид, что помогает сделать правильные акценты в ванной комнате. Сифоны и отводы выполнены из прочного пластика, который способен выдерживать нагрузку до 300 кг. Благодаря большой поверхности сифона достигается повышенная пропускная способность и уменьшается сопротивление.
Трап регулируется по высоте, но это не влияет на его пропускную способность, а позволяет уменьшить толщину стяжки пола. Трапы Viega с сухим затвором защищают ванное помещение от неприятных канализационных запахов. Это достигается благодаря специальной конструкции, где совмещена возможность регулировать высоту сифона и гидрозатвора.
Выпускное отверстие трапа Виега с сухим затвором довольно большое, что дает возможность прочистить сточную трубу металлическим канализационным тросом. Решетки для трапов выполняются из нержавеющей стали с матовой поверхностью или глянцевым блеском. Если для ванной комнаты не требуется дополнительных дизайнерских акцентов, можно приобрести решетку под укладку керамической плитки.
Хромированнй душевой трап для установки в пол Viega
Благодаря своей простой конструкции, удобному монтажу без лишних затрат и невысокой стоимости, трап в душ под плитку пользуется большой популярностью, особенно у обладателей квартир, где маленькие ванные комнаты и нет возможности установить габаритную душевую кабину.
Купить трап для душа под плитку можно в любом магазине сантехнических изделий, подобрав один из видов, который идеально подойдет именно для вашей ванной комнаты. При правильном подборе изделия и качественных строительных материалов для его монтажа гарантированно обеспечен длительный срок службы всей конструкции.
Простая конструкция трапа позволит самостоятельно смонтировать его в полу душевой комнаты без помощи специалиста, что дополнительно сократит общие затраты на ремонтные работы.
https://youtube.com/watch?v=-yY2YZlw7eY
Особенности и разновидности устройства душевых без поддона
У душевой на полу без кабины и поддона множество преимуществ. Например, она стильно смотрится и продолжает дизайн всей ванной комнаты. На фото это хорошо видно. Можно сделать современный дизайн ванной комнаты, собрав конструкцию душевой своими руками. Кроме того, у такой конструкции хорошая звукоизоляция.
Обычно пол и стены в ней выложены кафелем. Это обеспечивает хорошую теплопроводность и низкий уровень шума.
Душевая без поддона и кабины должна иметь хорошую гидроизоляцию. Это — один из этапов монтажа всей конструкции, и в пошаговой инструкции для установки душевой без поддона со сливом в полу, которая приведена далее, подробно описано, как и в какой момент сделать гидроизоляцию, чтобы она хорошо выполняла свои функции.
Стандартный размер подобной душевой 1 на 1 м. Но допускаются варианты. Она может быть вытянутой прямоугольной формы либо квадратной, просто большего размера.
Перед началом работ следует нарисовать чертеж
Важно предварительно знать схему канализации, чтобы определиться с местом стока. Его при желании можно перенести с края кабины в центр. Также читайте: Что лучше выбрать ламинат или паркетную доску
Также читайте: Что лучше выбрать ламинат или паркетную доску
Для создания душевой без поддона есть 2 варианта того, как сделать слив в полу: с подиумом в виде чаши или с трапом, для обоих вариантов далее приведена пошаговая инструкция с фото и советы.
Душевая с трапом
Душевая без поддона с трапом и со сливом в полу подходит не для каждого помещения из-за сложности монтажа, а то, как ее сделать своими руками, можно изучить в пошаговой инструкции, которая следует далее.
Для установки душевой с трапом нужно предусмотреть стяжку необходимой толщины, лучше это сделать на стадии строительства. Иначе придется углублять или поднимать пол в ванной комнате, либо делать ступеньку.
Перед началом монтажа важно определить размеры душевой, после нарисовать чертеж с разметкой трапа и коммуникаций (прокладки сифона). Важно: чем ближе запланированное место установки трапа к канализационной трубе, тем легче будет проходить слив воды и процесс монтажа потребует меньше времени и затраченных деталей. Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид)
В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик
Герметичность конструкции с трапом обусловлена 2 слоями стяжки и обязательным слоем гидроизоляции (это может быть рубероид). В такой конструкции трубы будут зашиты в пол, поэтому не нужно делать разъемные стыки, можно использовать при монтаже сантехнический герметик.
В этом варианте допустимы 2 разновидности конструкции слива:
- Точечный.
- Линейный.
О том, как сделать душевую без поддона с точечным и линейным сливом в полу, далее есть подробная пошаговая инструкция.
После того как смонтирован трап и выложены необходимые технически слои:
- Бетонное основание.
- Пенополистерол.
- Стяжка (1 слой).
- Гидроизоляция.
- Стяжка (2 слой).
Можно приступать к декоративной отделке кафельной плиткой. Ее укладывают под небольшим углом с наклоном к сливу.
Для душевой такого типа можно предусмотреть двери. Они обычно навесные на петлях, стеклянные. Необязательно делать их герметично прилегающими к полу.
Универсальный вариант с подиумом в виде чаши
Вариант с подиумом в виде чаши подходит для любого помещения. Монтаж такой душевой не потребует поднятия уровня пола или углубления для монтажа стока. Его особенность в том, что подиум возвышается над уровнем пола, возводятся небольшие бортики. Пол в душевой выкладывается кафелем под наклоном.
Здесь можно оставить слив сбоку, там, где выведена сливная труба, или перенести его в центр душевой. В этом варианте чаще всего выбирают точечный вид монтажа слива. Для установки подиума используют металлический каркас или выкладывают по периметру бортик из кирпичей.
