Ведущие производители запорной арматуры
Современный рынок сантехники и комплектующих представлен большим количеством производителей, что значительно осложняет выбор необходимой продукции. Поэтому мы составили рейтинг, в разных номинациях.
VALTEC (Италия)
ФОТО: snami.ruИтальянская фирма VALTEC занимает первую строку рейтинга в номинации «Лучшая адаптация к российским условиям эксплуатации». Это связано с высоким качеством и надёжностью продукции, адаптированной к климатическим условиям и особенностям системы водоснабжения в России и странах СНГ. Компания предлагает большой ассортимент изделий по доступной цене и даёт на них официальную гарантию на срок до 10 лет.
Bugatti (Италия)
ФОТО: santehmir.ruПобедитель в номинациях «Самый известный бренд» и «Абсолютная надёжность». Итальянцы являются лидерами в производстве сантехнического оборудования и запорной арматуры. Не стала исключением и компания Bugatti, которая предлагает высококачественные шаровые краны для систем водо- , газоснабжения и отопительных сетей. Поражает ассортимент продукции этого известного бренда, технические характеристики запорной арматуры и доступные цены. Благодаря постоянным усовершенствованиям шаровые краны Bugatti способны выдерживать высокое давление и гидроудауры любой силы.
Stout (Испания)
ФОТО: gorodkotlov.byИспанский производитель Stout по праву занял призовые места в номинациях «Оптимальное сочетание цены и качества» и «Самый долгий срок службы». Этот бренд предлагает продукцию, отвечающую самым высоким требованиям к качеству, дизайну, функциональности, и представленную довольно демократичными ценами. Все запорно-регулирующие устройства производится с учётом климатических, эксплуатационных особенностей РФ, а также в соответствии с российскими и международными стандартами. Шаровые краны Stout отличаются высокой прочностью, способны выдерживать большое давление, изготавливаются из специальной латуни для питьевых систем водоснабжения и обладают огромным эксплуатационным ресурсом.
GEKON (Италия, с производством в России)
ФОТО: santehmir.ruВ номинациях «Доступная стоимость» и «Выбор покупателя» победила компания GEKON. Это известный производитель трубопроводной арматуры, чья продукция отличается высоким качеством и соответствует всем международным стандартам. Компания предлагает большой ассортимент запорной арматуры по доступным ценам, что делает её популярной на отечественном рынке. Шаровые краны GEKON могут использоваться самых различных отопительных приборах и подходят практически для все видов водопроводных и газовых труб. Производитель предоставляет гарантию на срок до 5 лет.
RM (Китай)
ФОТО: yt3.ggpht.comКитайский производитель запорных механизмов RM попал в наш рейтинг как победитель в номинации «Лучшая цена». Однако не только доступной ценой отличается продукция этой компании. Шаровые краны для воды RM производятся из качественного сырья, соответствуют всем требованиям ГОСТа, долговечны и совместимы с самыми разными системами. Отличительной чертой запорной арматуры этого производителя является поворот ручки в любую сторону на 180º.
Значение шарового крана

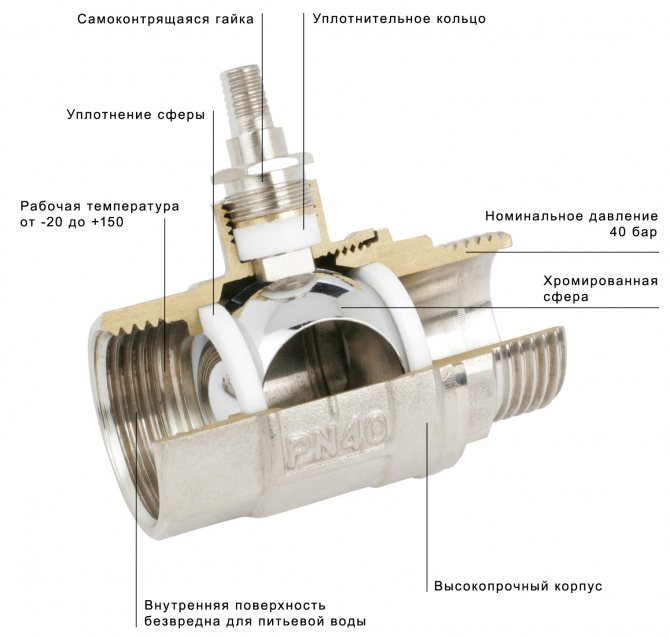

Шаровой кран – это конструкция, которая дает возможность открывать или закрывать доступ потоку жидкости, газа или пара в трубе. Его называют шаровый кран. Элемент назван так из-за построения конструкции.
Внутри него поворотный шарик с отверстием в виде цилиндра. Размер шаровых кранов для воды должны в точности совпадать с диаметром трубы внутри.
Принцип работы построен на том, что при повороте вентиля шарик вращается. При перекрытии потока отверстие упирается в стенку трубы и вода не проходит дальше.
Но при открытом положении, круглое отверстие поворачивается на встречу потоку и жидкость спокойно проходит через узел.
Технология установки
Шаровые муфтовые краны устанавливаются просто благодаря муфтовому корпусу и малому количеству деталей.
Арматура продается уже в собранном виде и ее достаточно просто соединить с патрубками трубопровода, однако для обеспечения бесперебойной работы нужно строго соблюдать технологию монтажа:
- До начала монтажа прекращают подачу рабочей среды в трубопровод, сливают остатки из ремонтируемой ветки, очищают рабочее пространство и убирают посторонние предметы.
- Перед подсоединением крана к трубопроводу тщательно проверяют целостность патрубков, очищают их от мусора и грязи, просушивают и обезжиривают.
- Располагают кран так, чтобы не было перекосов, изменения формы патрубков, в противном случае может произойти повреждение соединяемых элементов, срыв резьбы, нарушение герметичности.
- Для усиления узла резьбу покрывают тонким слоем герметика.
- После окончания монтажа проводят пробный пуск рабочей среды и проверяют герметичность соединения, смазав место стыка мыльным раствором. Если образуются пузыри, соединение не герметично, необходимо снова перекрыть трубопровод, выкрутить кран и выполнить монтаж заново, начав с очистки патрубков.
Классификация моделей
Муфтовые шаровые изделия делят на несколько разновидностей, в зависимости от их параметров. Есть классификация по типу резьбы. Такой разъем может быть входным или выходным. В соответствии с этим показателем выделяют краны типа:
- «Внутренняя-внутреняя». Обе муфты в таком механизме оснащаются внутренней входной резьбой, что позволяет их применять при установке насосных станций.
- «Внутренняя-наружная». Входная резьба изнутри присутствует на одной стороне крана, тогда как на противоположной имеется исходное наружное. В ней на дополнительной основе имеется накидная гайка.
- «Наружная-наружная». Исходная резьба наружного типа нанесена на муфты по обе стороны крана.
В соответствии с пропускной способностью, выделяют краны:
- Полнопроходные. Особенностью такой модели является полное соответствие проходного отверстия свойством трубы, на которую устанавливают запорную арматуру. Уменьшение потока жидкости находится в пределах от 1 до 10%. Бытовое водоснабжение является сферой применения таких моделей.
- Редуцированные. Сечение проходного отверстия здесь меньше по сравнению с магистралью. Снижение водного потока составляет здесь 10−30%. Установка таких деталей осуществляется в областях, где редукция потока является незначительной. Монтаж редуцированных модификации возможен, если требуется небольшое снижение по ряду причин.
- Непроходные. У таких деталей проходное отверстие немного меньше по диаметру, нежели ключевая магистраль. Движение водного потока здесь варьируется от 30 до 60%. Если необходимо уменьшить поток, можно прибегнуть к использованию таких деталей. В большинстве случаев их задействуют в промышленных целях.
В соответствии с конструкцией запирающего механизма выделяют 2 варианта муфтовых кранов: плавающий шар и шар в опоре. В первом случае основные элементы, такие как шпиндель и пробка, могут свободно двигаться относительно друг друга. Сжатие затвора уплотнительным кольцом происходит после нагнетания давления. Это провоцирует блокировку потока.
Запорная арматура такого типа используется в гидравлических системах, где присутствует труба с сечением не более 200 мм. Из-за незначительного воздействия шара на уплотнители давление не увеличивается. В случае со вторым типом изделий для поддержания запорной сферы используются особые опоры. Цапфа в шаре играет в опоре роль осевого выступа и имеет небольшое углубление в нижней области. Под воздействием давления седло оказывается прижатым к полированной плоскости.
Эта конструкция надежна и легка в управлении. Такие особенности с легкостью компенсируют внушительную стоимость деталей. Тип управления тоже играет важную роль при классификации муфтовых изделий. В соответствии с этим показателем выделяют краны:
- Консольные. У них присутствует ручка, что делает модели простыми и легкими в обращении. Использование таких кранов дает возможность быстро перекрыть поток. Пользоваться ими просто. Эти изделия находят применение в гражданском секторе.
- Вентильные. Они идеально подходят для быстрой регуляции водного потока. Эти изделия можно задействовать при обустройстве отопительной системы для более плавной подачи воды.
- Автоматические. Они находят применение в промышленности там, где производство является автоматизированным.
Как выбрать кран
Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:
- Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
- Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.
Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.
При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:
- Корпус.
- Стальной или латунный шар.
- Уплотнительная шайба.
- Ручка управления.
- Регулировочная гайка.
- Шток уплотнения.
Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.
Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.
Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.
Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.
Протечки
Несмотря на высокую надежность шарового крана, посторонние частицы в потоке продукта и грязь могут привести к возникновению проблем в эксплуатации. Наиболее часто встречаются протечка через закрытый шаровой затвор, протечка по штоку и неполное закрытие крана.
Протечки по седлу
В случае протечки по седлу сначала нужно повернуть несколько раз шар в открытое и закрытое положение, если под уплотнение попал инородный предмет, седло, при повороте вытеснит его и притрется к поверхности шара. Если это не помогло, необходимо убедиться, что кран находится в полностью закрытом или полностью открытом положении. Помешать этому может грязь или инородные материалы, попавшие между упорами крана. Также возможна неправильная установка ограничительных упоров привода и неисправность самого привода.
Протечка при попадании твердых частиц между седлом и шаром
Если кран недозакрывается на 10-15 градусов, произошло заедание седел. В этом случае необходимо ввести промывочную жидкость и оставить минимум на 30 минут, чтобы она пропитала и размягчила затвердевшие осадки. Затем промыть еще раз, после этого закачать смазку и попытаться стронуть седла. Если это удастся – закачать смазку согласно процедуре, после чего выполнить 10-20 циклов открытия-закрытия крана.
Введение смазки или пасты
Если же кран открывается и закрывается до конца, а протечка продолжается, необходимо ввести смазку или уплотняющую пасту через специальные фитинги, расположенные на корпусе крана. Если фитинг неисправен или подтекает, его необходимо заменить
Внимание! При замене фитингов необходимо сбросить давление в трубопроводе
Процедура введения в седла смазки, промывочной жидкости и герметизирующей пасты одинакова. Есть лишь небольшие отличия: при промывке кран должен находиться в полностью открытом положении, если же вводится смазка или уплотнитель, шаровой кран должен находиться в полностью закрытом положении. Для введения смазки или уплотнителя необходимо специальным насосом ввести 1/16 часть от общего объема смазки, необходимого для крана данного размера, затем нужно произвести 3 цикла открытия-закрытия крана для того, чтобы седла повернулись на 45 градусов. Данную процедуру следует повторить 8 раз на каждое седло, если шаровой кран имеет только один фитинг на каждом конце, и четыре раза, если он имеет по 2 фитинга на каждом конце. Таким образом, достигается равномерное распределение смазки по седлам.
Утечка по штоку
В редких случаях встречается утечка по штоку. Это может произойти из-за ослабления затяжки нагрузочного болта или гайки штока, износу уплотнения. Величина момента затяжки важна по следующей причине: слишком большая затяжка приведет к затруднению вращения пробки шарового крана и может привести к выдавливанию уплотнений, а слишком маленький момент затяжки не приведет к обжатию уплотнения должным образом. Следовательно, произойдет утечка.
Для устранения утечки сначала необходимо проверить правильность моментов затяжки болта или гайки штока динамометрическим ключом. Если момент затяжки правильно установлен или после наладки не дает желаемого эффекта, то необходимо ввести уплотняющую пасту через специальный фитинг. Если это не помогает, то нужно заменить верхнее уплотнение штока согласно инструкции.
Выбор газовых вентилей
Если обнаружена неисправность в работе газового вентиля, то устройство рекомендуется заменить в кратчайшие сроки. В первую очередь необходимо подобрать новый вентиль. При выборе специалисты рекомендуют учитывать:
- вид вентиля;
- основные параметры устройства.
Виды
Вентиль газовой трубы может быть:
пробковым. В корпусе пробкового крана размещается конический элемент, приводимый в движение маховиком. В коническом элементе (пробке) находится отверстие, которое при совмещении с отверстием в трубе пропускает газ к оборудованию. В качестве уплотнительного материала, герметизирующего соединение крана с трубами, выступает сальник;
Вентиль пробковый в разрезе
шаровым. Устройство газового вентиля шарового типа отличается от пробкового тем, что в основе запорного механизма располагается шар, выполненный из прочного металла. Шар имеет отверстие, которое при повороте маховика располагается вдоль газопровода и таким способом пропускает газ к потребителю.
Вентиль для газопровода с шаровым запорным механизмом
Специалисты рекомендуют для бытового газопровода использовать шаровые крана, так как они являются более надежными.
По способу соединения с трубами бытовой шаровой кран может быть:
резьбовым. Вентиль соединяется с трубами газопровода резьбовым соединением;
Вентиль, устанавливаемый резьбовым соединением
фланцевым. Соединение с трубами осуществляется при помощи фланцев, которые в свою очередь фиксируются болтами;
Вентиль для газа, фиксируемый фланцами
приварным, то есть устанавливаемым с помощью сварочного аппарата.
Газовый кран, устанавливаемый методом сварки
Резьбовые и фланцевые краны являются многоразовыми, то есть при необходимости можно снять устройство с газовой трубы, проверить его работоспособность, провести ремонт и установить на прежнее место. Приварной вентиль можно установить только один раз.
Основные параметры подбора
Чтобы подобрать запорный вентиль для газа, рекомендуется обратить внимание на следующие факторы:
- диаметр трубопровода. Запорный элемент вентиля должен полностью перекрывать трубу в квартире. Если вентиль будет большего или меньшего размера, то герметичность крана будет не полной;
- шаг и диаметр резьбы на трубопроводе. Чтобы быстро произвести замену устройства, необходимо полное совпадение указанных параметров. В противном случае потребуется приобретение и установка дополнительных переходников;
- материал, из которого изготовлен вентиль газопровода. Целесообразнее приобретать латунные краны, так как они отличаются более длительным периодом службы. В продаже также можно встретить силуминовые, цинковые и пластиковые краны. Различить материал, примененный для изготовления вентиля, можно по весу. Латунные краны более тяжелые, чем краны из других материалов. Кроме этого можно осмотреть место, где нарезана резьба. Латунь имеет желтый оттенок, а все остальные материалы (кроме пластика) серый;
Вентиль для газа, изготовленный из латуни с никелированным покрытием
- на корпусе вентиля не должно быть сколов, наплывов, трещин и других дефектов. Наличие этих факторов свидетельствует о несоблюдении правил изготовления изделия, что приведет к сокращению срока службы;
- целесообразнее приобретать вентили известных производителей. Например, можно выбрать краны, произведенные компаниями Bugatti (Италия), Dungs (Германия), Broen Ballomax (Польша).
Соблюдение простых правил при выборе вентиля для газа позволит подобрать надежное устройство с длительным сроком эксплуатации.
Виды и конструкции
По типу резьбовых разъемов
Металлические муфтовые краны имеют внутреннюю резьбу с двух сторон корпуса. Но нередко встречаются и другие варианты присоединения: штуцерный – когда патрубки с обеих сторон корпуса имеют наружную резьбу, и комбинированный – когда на корпусе имеются с одной стороны наружная, а с другой стороны — внутренняя резьбы. Такие краны в бытовой речи также негласно причисляют к муфтовым, к тому же встречаются они достаточно часто (практически в каждой квартире на вводе холодной воды стоит комбинированный тип – это связано с удобством монтажа в узел учета при помощи накидной гайки). Конструктивные особенности можно увидеть на фото:
Шаровые краны ПВХ бывают:
- с муфтами под клеевое соединение – внешний диаметр трубы ПВХ равен внутреннему диаметру муфты;
- с внутренней резьбой в присоединительных патрубках.
Изделия из полипропилена монтируются в трубопровод с помощью пайки.
Полиэтиленовые краны бывают с патрубками под приварку и с цанговыми зажимами.
По пропускной способности
По пропускной способности шаровые краны делятся на полнопроходные и стандартнопроходные (редуцированные). У полнопроходной модификации диаметр отверстия в шаре соответствует внутреннему диаметру обслуживаемого трубопровода, а гидравлические потери очень малы и практически равны потерям при проходе трубы и намного меньше, чем у других видов запорной арматуры.
По устройству запирающего механизма
Бывают с плавающим шаром и с шаром в опорах. В конструкции с плавающим шаром запорный элемент не связан жестко со штоком рукояти, может прижиматься к уплотнительному кольцу, улучшая герметизацию закрытого крана.
В конструкции с шаром в опорах шар устанавливается и поворачивается в опорах, в нижней части он имеет осевой выступ, входящий в углубление в корпусе. Поверхность шара плотно прижимается к сёдлам и при закрывании надежно герметизируют конструкцию.
По типу управления
Управление бывает ручное и механическое (с помощью электро- или пневмопривода). Муфтовые модификации арматуры имеют небольшие диаметры (50 мм для металлических и до 65 мм для пластиковых) и обычно не нуждаются в приводе (кроме некоторых случаев, когда они применяются на высокоавтоматизированном производстве).
Отличия
Краны из разных материалов отличаются по своим характеристикам, и при подборе арматуры необходимо подбирать изделия, соответствующие материалу труб.
При выборе материала следует иметь в виду, что прочность стальных и титановых изделий самая большая, латунных и бронзовых – поменьше, пластиковых – еще меньше. Но для использования в жилище это принципиального значения не имеет – максимальное давление во внутридомовых сетях не превышает 1,6 МПа – и любые фитинги его выдерживают.
Маркировка: на корпусе наносятся:
DN в мм или дюймах;
PN — рабочее давление в барах.
Советы по правильной установке шарового крана
Чтобы правильно установить шаровый кран на стояк своими руками, придерживайтесь следующих рекомендаций. При замене установленного элемента вы должны начать работу со слива воды из существующей трубопроводной системы. В случае если установка выполняется в квартире или частном доме, то в том месте, где будет демонтироваться старая арматура, необходимо приготовить несколько тряпок или какую-нибудь подходящую емкость для слива воды из системы. Это позволит вам в дальнейшем работать в более комфортных условиях.
Схема монтажа и ремонта шарового крана.
Необходимо определить будущее место монтажа так, чтобы арматура была установлена с возможностью нормального доступа к ней и обеспечивалась свобода поворота ручки крана в открытое и закрытое положения.
Качественная установка крана своими руками требует, прежде всего, правильного выбора изделия. Шаровый кран необходимо подбирать таким образом, чтобы его диаметр соответствовал диаметру стояка, на котором будет осуществляться его установка
Необходимо обратить внимание на то, что фланцы крана могут иметь разные типы резьбы. Прежде чем купить изделие и приступить к его установке своими руками, необходимо определиться с подходящим типом элемента
Вид изделия будет зависеть от места его монтажа на существующем трубопроводе
Прежде чем приступать к установке шарового крана своими руками, обратите внимание на стрелку на маркировке. Направление стрелки должно соответствовать направлению движения среды
Данное условие очень важно соблюдать для нормального функционирования системы. Вам нужно выбрать модель с подходящей резьбой
Шаровые краны бывают нескольких видов:
При накручивании шарового крана на трубу, на ней должно быть не менее 4 витков резьбы.
- с наружной резьбой с обеих сторон;
- с внутренней резьбой с обеих сторон;
- с одной стороны наружная, а с другой – внутренняя;
- с одной стороны американка, а с другой – внутренняя.
Монтаж изделия осуществляется только после того, как на резьбу будет предварительно намотана фум-лента или лен с уплотнительной пастой, что позволит обеспечить герметизацию соединения. Вместо фум-ленты и льна вы можете использовать жидкий фум (подходит для соединений не больше 2′).
При намотке ленты и льна следите за тем, чтобы направление намотки совпадало с направлением накручивания элемента на трубу. После того как установка будет завершена, необходимо еще раз удостовериться в том, что ничто не препятствует нормальному повороту ручки изделия.
В случае если при накручивании шарового крана на трубу слишком легко вращается (от руки), то следует намотать еще фум-ленты или льна до тех пор, пока закрутка изделия не будет идти с определенным усилием. Излишние усилия старайтесь тоже не прикладывать, так как в данном случае установка может закончиться плачевно: изделие попросту лопнет.
Конструктивное устройство
Любой шаровый кран состоит из следующих элементов:
Корпус. Обычно выполнен из латуни, реже нержавейки (бронзы), в бытовых коммуникациях встречаются и полимерные разновидности невысокой стоимости из полипропилена ПП. Корпус может быть разборным или цельнометаллическим с наружной или внутренней резьбой на концах стыковочных патрубков. В коммунальной и промышленной сферах шаровые краны могут быть выполнены из других материалов (сталь, чугун) и иметь патрубки для фланцевого или сварного соединения с трубопроводами.
Затворный шар. Обычно элемент выполняют из коррозионностойких металлов — латуни, нержавейки, для соединения с поворотным штоком в каждом шаре имеется выступ с углублением или прорезь. Чтобы уменьшить трение и соответственно продлить срок службы седельных колец, латунный шар полируют и покрывают скользящими материалами – агдезионной медью и далее микропористым износостойким хромом.
Ручка. Ее обычно делают из стали, алюминия (силумина) с коррозионностойким защитным полимерным покрытием, или пластика. По форме ручки бывают двух видов: типа бабочки или консоли, представляющей собой рычаг. Некоторые производители для предотвращения самопроизвольного открытия или закрытия крана оборудуют консольную ручку передвижной защелкой, которая фиксирует ее в стационарном положении.

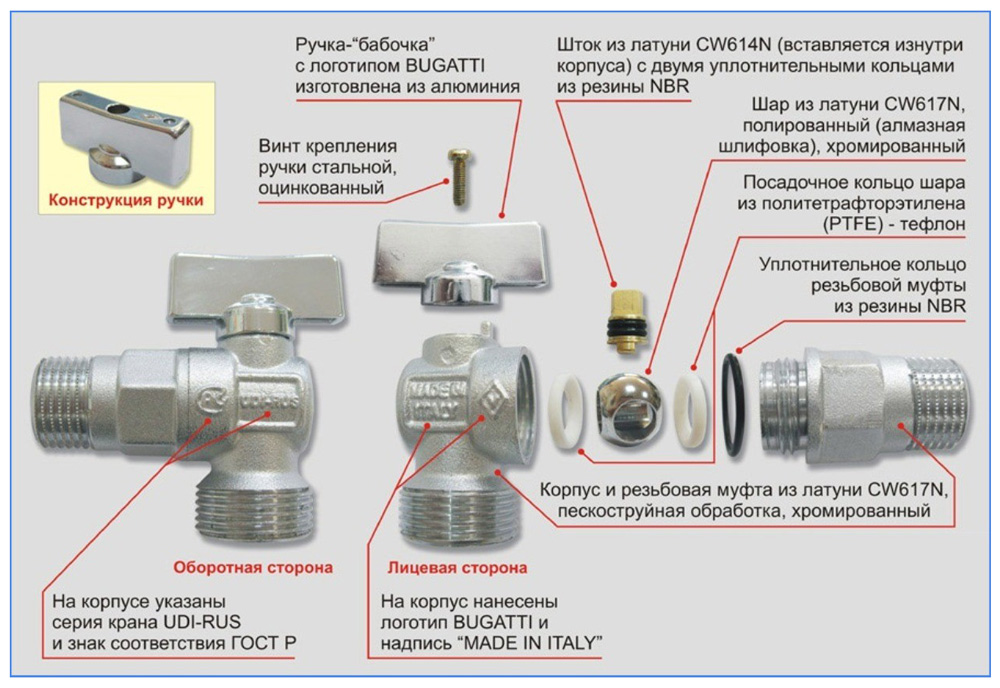

Рис. 4 Материалы изготовления на примере модели Bugatti
Седельные уплотнители. Сферический затвор изолирован от контакта с корпусом и вращается в подвешенном состоянии с опорой на две плоские кольцевые шайбы, выполненные из долговечного уплотнительного материала. Для колец бытовых шаровых кранов используют широкий ряд герметизирующих полимерных материалов, наиболее популярны следующие виды:
Тефлон PTFE. Термостойкий фторопласт (политетрафторэтилен, Polytetrafluoroethylene) белого цвета, мыльный на ощупь, был разработан в 1938 году, широко используется в качестве уплотнителей в разнообразной трубопроводной арматуре. Тефлон по химической стойкости превосходит все известные синтетические материалы, обладает очень низкой адгезией (липучестью), экологически безвреден, для снижения текучести армируется углеволокном. Тефлон способен оставаться пластичным и гибким в диапазоне температур −70 до +270 °C.
EPDM. Синтетический эластомер этилен-пропилен-диен-каучука (Ethylene Propylene Diene Monomer rubber) устойчив к агрессивным химическим веществам и маслам, работает без снижения физических качеств в температурном диапазоне от -50 до +150 °С.
NBR — акрил-нитрил-бутадиен-каучуковый эластомер, отличительной особенностью которого является высокая стойкость к истиранию, используется при рабочих температурах от -20 до +90 °С. В отличие от многих синтетических материалов, устойчив не только к агрессивным химическим реагентам, но и всем видам углеводородов: нефти, газу, метану, бутану, а также животным, растительным, минеральным жирам и маслам. NBR обладает высокой газопроницаемостью, в затворах седел нередко используют его модифицированный аналог H-NBR — гидрированный акрил-нитрил-бутадиен-каучук.
Viton — торговый бренд от фирмы Du Pont синтетических фторированных каучуков (СФК — их русскоязычная аббревиатура), полученных методом сополяризации мономеров, содержащих фтор. В результате проведенной операции материал превосходит все виды известных эластомеров по химической устойчивости — может работать в среде минеральных кислот, углеводородов (бензин, смазки, масла), различных растворителей (кроме ацетона, этилацетата, диэтилового эфира). Viton или FPM (Fluorinated propylene monomer) и FKM (Fluorocarbon) изностостоек и не подвержен горению, работает без потери физических свойств в диапазоне температур от -40 до +200 °С. Благодаря перечисленным свойствам Viton используют при работе в среде агрессивных высокотемпературных химических веществ в условиях, где не выдерживают натуральные или углеводородные каучуки. По утверждениям некоторых источников, материал не предназначен для эксплуатации в трубопроводах подачи питьевой воды.
Шток с уплотнительными кольцами. Является деталью, передающей вращение от ручки крана к затворному шару. Обычно ручку подсоединяют к верхнему концу штока двумя способами: сажают ее на прямоугольный профиль и фиксируют сверху торцевым винтом, или прикручивают самоконтрящейся гайкой на наружную резьбу шпинделя.
Уплотнительные кольца обычно изготавливают из фторопласта, NBR или Витона, нередко используют сочетания данных материалов.
Рис. 5 Кран шаровый 1/2″ — виды корпусов и соединительных патрубков
Области применения
Шаровые краны практически полностью вытеснили используемые до этого десятилетиями пробковые сальниковые клапаны и муфтовые вентили. Это произошло из-за более низких сроков эксплуатации таких технических приспособлений. Так, у пробковых кранов он в среднем составляет 8 лет, после чего хлопчатобумажный сальник внутри приходит в полную негодность.
А муфтовые вентили после интенсивной эксплуатации накапливают на рабочей поверхности уплотнительного седла осадок, который не идеально плотно перекрывает поток.
Шаровые краны имеют обычно более высокий срок службы – вплоть до 15 лет. Исходя из этого изделия имеют широкое распространение как в промышленности, так и в быту.
Такие запорные приспособления применяются на всех предприятиях следующих сфер: газовой, нефтяной и химической промышленности в трубопроводных системах. Их используют в коммунальном хозяйстве, для теплоснабжения и газоснабжения, системах водопровода и канализации. В современных домах в квартирах их устанавливают изначально, а обладатели старого жилья все чаще меняют устаревшие сальниковые краны на более эффективные шаровые.
