Метод расчета
Ленточный фундамент можно рассчитать двумя способами: по несущей способности грунтов под подошвой и по их деформации. Более прост первый способ. Его и рассмотрим.
Мы точно знаем, что первым строится фундамент. Но проектируется он в последнюю очередь. Его задача передать нагрузку от дома. А ее мы будем знать лишь после того, как определимся с типом всех строительных материалов и их объемов. Так что до начала расчета фундамента необходимо:
- начертить план всего здания со всеми простенками;
- решить, нужен или нет подвал, и какой он должен быть глубины, если нужен;
- знать высоту цоколя и материал, из которого он будет сделан;
- определиться с типом и толщиной используемых материалов для утепления, ветрозащиты, гидроизоляции, отделки как внутри, так и снаружи.
По всем используемым во время стройки материалам нужно найти их удельный вес. Желательно составить таблицу: работать будет проще. Только после этого можно приступать к расчету.
Для расчета ленточного фундамента вам понадобится проект с подробным указанием используемых материалов и их толщины
Ленточный фундамент чаще всего делают монолитным или сборным бетонным. Намного реже сегодня делают кирпичные или бутобетонные ленты: они менее надежны, но при этом для их строительства требуется большее количество материала, хотя стоимость его может быть меньше.
Условно расчет ленточного фундамента можно разбить на несколько этапов:
- Определение нагрузки на фундамент.
- Выбор параметров ленты.
- Корректировка в зависимости от условий.
Теперь обо всех этапах подробнее.
От чего зависит стоимость работ по заливке фундамента?
Стоимость работ по заливке конструкции основания будет зависеть от следующих параметров:
- Стоимость подготовительных, земляных работ. Расчет стоимости заливки фундамента нужно начинать именно с этих этапов. Основным при расчете стоимости будет являться то, как вы будете проводить операции – самостоятельно или с применением дополнительной рабочей силы, строительных механизмов. Чтобы правильно рассчитать количество бетона, следует длину траншеи умножить на планируемую высоту и ширину. Если основание представляет собой отдельные элементы, то тогда для подсчета нужно посчитать произведения для каждой отдельной конструкции и конечную сумму.
- Цена песка, арматуры, опалубки. Для засыпки готовых плит вам потребуется машина песка. Также работа по устройству песчаной подушки включает стоимость оплаты рабочих. Для сооружения опалубки вам потребуются доски с гвоздями. Чтобы не увеличить стоимость опалубки на ненужное количество арматурных каркасов, нужно посчитать грамотно их количество. Этот расчет можно обнаружить в любом учебнике, а также на некоторых сайтах онлайн.
- Средства на бетонные работы, включая монтаж. Этот этап является наиболее затратным и складывается из приобретения материалов и осуществления самой заливки. В большинстве случаев все заказывают привоз бетонной смеси уже готового вида, что позволяет сразу осуществлять заливку.
Армирование мелкозаглубленного монолитного фундамента для дома
Арматурный каркас для армирования мелко заглубленного фундамента частного дома обычно состоит из верхней и нижней арматурных сеток и вертикальных связей между ними.
Арматурная сетка, как правило, выполняется из 2-3 продольных рабочих стержней диаметром 10-14 мм. Вертикальные связи между нижней и верхней сетками делают из рабочих стержней и размещают их с шагом 600 мм.
 |
| Схема армирования монолитной стены фундамента. а — арматурная сетка с двумя рабочими стержнями арматуры; б — то же, но с тремя стержнями 1 — продольные стержни рабочей арматуры класса A-III, диаметром 10-14 мм; 2 — вспомогательная арматура Вр-I, диаметром 4 мм.; 3 — стержни вертикальных связей между нижней и верхней сетками |
Расстояние между соседними продольными стержнями рабочей арматуры в сетке не рекомендуется делать больше 400 мм. При необходимости увеличивают количество рабочих стержней.
В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек сетки с шагом 600 мм дополнительные стержни рабочей арматуры.
Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.
Сопряжение арматурного каркаса в углах и примыканиях ленточного монолитного фундамента
Продольную и поперечную арматуру скрепляют вязальной проволокой. Сварка допускается только для арматуры, в маркировке которой есть буква «С».
Песчаная подушка для мелко заглубленного фундамента
Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта.
На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя. Дно траншеи выравнивают слоем любого не пучинистого грунта, который тщательно трамбуют. Толщину слоя не рекомендуется делать более 20 см. Более толстый слой трудно трамбовать.
Толщина подушки для каменного дома обычно получается в пределах 0,3 — 0,8 м. Для дома с деревянными стенами толшина подушки — 0,2 — 0,5 м. на мелко заглубленном фундаменте, и 0,5 — 0,8 м. в варианте с не заглубленным фундаментом.
Для устройства противопучинистой подушки лучше всего использовать смесь песка (40%) и щебня (60%). Такая смесь обеспечит высокую несущую способность подушки. Менее выносливы подушки из песка крупного или средней крупности.
Материал подушки насыпают слоями толщиной не более 20 см и каждый слой тщательно трамбуют площадочными вибраторами или вручную.
Подушка может быть как врезной, заглубленной в естественный грунт (как на рисунках выше), так и устраиваемой на поверхности грунта:
 |
| Ленточный не заглубленный фундамент на песчаной подсыпке, устраиваемой на поверхности грунта 4 — арматурный каркас; 5 — бетонная отмостка; 7 — гидроизоляция; 9 — поверхность грунта на участке; 10 — песчаная подсыпка; 11 — задернение откоса; |
Ленточный не заглубленный фундамент на песчаной подсыпке устраивают, если на участке высокий уровень грунтовых вод, грунты слабые, в том числе заторфованные, заиленные. В зависимости от размеров фундамента подсыпку делают по всей площади здания или только под лентой фундамента.
Подсыпка не только снижает пучинистость и увеличивает несущую способность основания фундамента, но и поднимает общий уровень придомовой территории. Это, как правило, необходимо для участка на таких грунтах.
Читайте: «Вертикальная планировка участка при строительстве частного дома»
Между песчаной подушкой (подсыпкой) и грунтом рекомендуется укладывать разделительный слой геотекстиля, который предотвращает заиливание песка в подушке частицами грунта. Такое разделение особенно необходимо при высоком уровне грунтовых вод и наличии верховодки на участке.
Виды
- Даже у такого простого основания, есть разновидности. Например, разновидностям характерен способ обустройства. То есть, если мы для обустройства используем бетон, то основание считается монолитом. Если же в процессе укладки мы делаем ленточный фундамент для дома из уже готовых блоков, то он считается блочным. В остальном, среди основных видов можно выделить следующие:
- С опалубкой и без нее. Под опалубкой понимается подъем деревом на необходимую высоту. Опалубка позволяет оградить основные стены дома от воздействия грунта, и не использовать красный рядовой кирпич для работы с цоколем. Без опалубки, основание заливается по уровню земли. Затем придется выкладывать цоколь, на что тоже пойдёт немало денежных средств. Специалисты рекомендуют устанавливать опалубку и поднимать основание хотя бы на 10 сантиметров от грунта.
- Мелкозаглубленный ленточный фундамент и заглубленный на величину промерзания. Об этом мы уже говорили. Мелкозаглубленным считается тот, который находится на глубине не более 50 см. Чтобы повысить несущую способность фундамента, капают на величину до промерзания грунта и вплоть до места, где будет начинаться бетон, засыпают песок и трамбуют. Что касается основания, которое залито бетоном или выложено монолитными блоками на величину промерзания грунта, то такой проект является дорогостоящим. Но он оправдывает себя, поскольку трещины в подобном основании исключены.
- Армированный и или нет. Армировка используется практически всегда. Это связано с тем, что наличие металла внутри основания позволяет сдерживать монолит от пучения грунта и исключать трещины. Там, где арматура не используется, фундамент может дать трещину, провалиться под землю, разрушиться иным способом. В основном на подобные основания не устанавливают капитальные сооружения.
Расчет глубины траншеи
После выбора основных параметров строительства (место расположения, подготовка чертежа будущего строения и модели заливки) необходимо правильно рассчитать глубину заложения фундамента для дома. Ширина подготавливаемого котлована также имеет значение, однако её параметры чаще всего стандартизированы. Традиционно, для средних регионов с устойчивым климатом, размеры ленточного фундамента составляют 70 см. Однако, ряд факторов может изменить расчет ленточного фундамента:
- Тип почвы, его состояние, наличие подземных вод.
- Предполагаемый вес будущей конструкции, осевая нагрузка.
- Тип ленточной заливки (модульная, непрерывная модель).
Недостаточная глубина траншеи может привести к снижению срока эксплуатации здания, а также вызвать преждевременное разрушение фундамента. Избыточная толщина заливки является причиной нерационального расходования финансовых средств. При возникновении трудностей с расчетом глубины лучше обратиться за помощью к специалисту строительного профиля, который на профессиональном уровне проведет оценку всех факторов риска. Также на практике используется удобное приложение – калькулятор ленточного фундамента.
Факторы, влияющие на глубину заложения ленточных фундаментов
Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:
- Незаглубленные
- Мелкозаглубленные
- Заглубленные
Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:
- Глубина промерзания грунта
- Тип грунта
- Уровень грунтовых вод
Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.
Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.
Расчет ленточного фундамента для частного дома

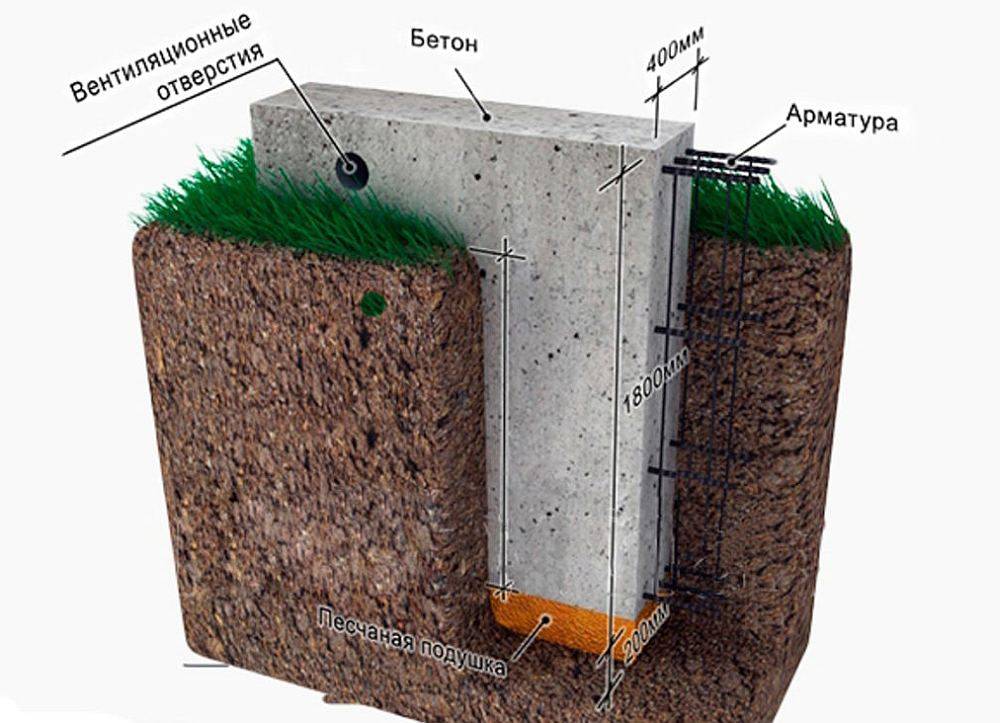

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.
Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.
Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.
Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

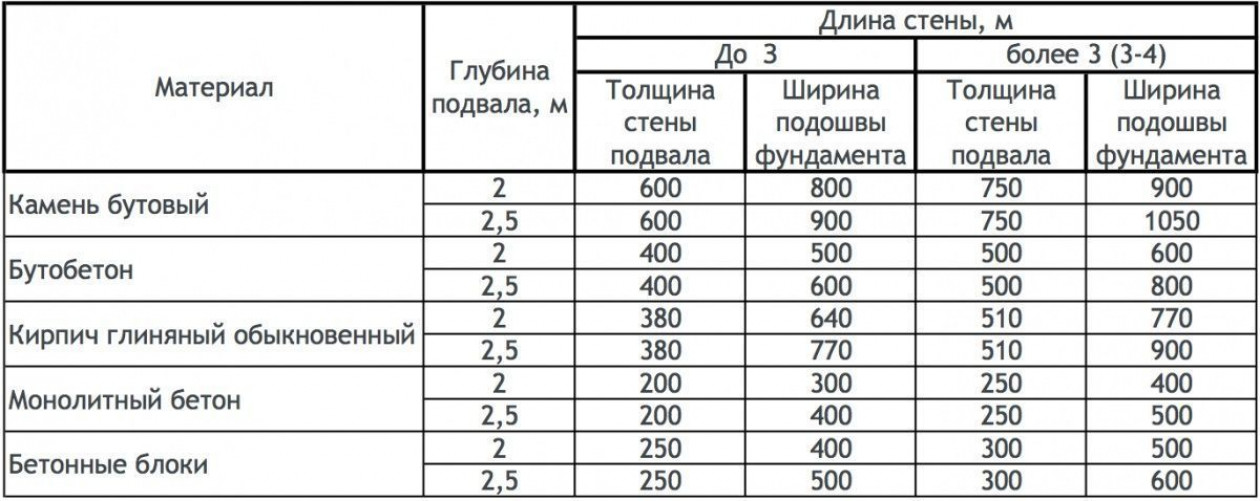

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.
Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».
Дом на ленточном фундаменте
Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.
При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.
Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.
Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.
Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены. На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см

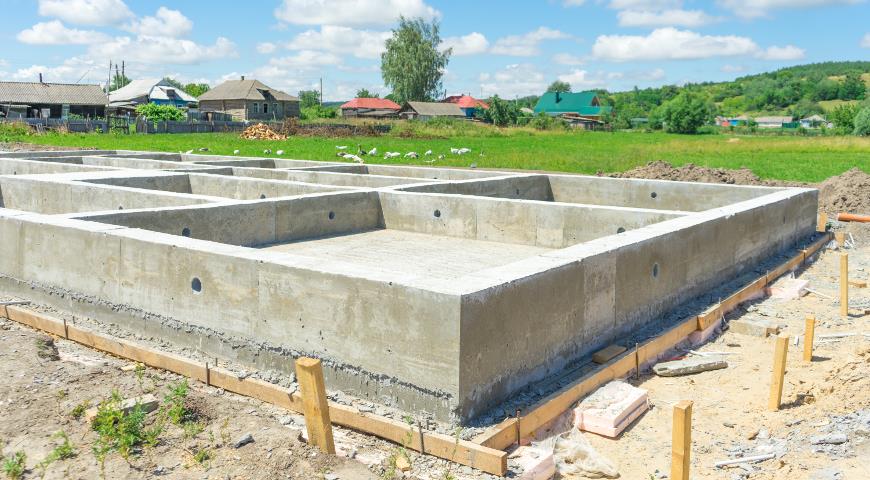

Ленточный фундамент
Технология производства работ
Схема устройства сборного фундамента
Технологический процесс устройства сборного ленточного фундамента заключается в поэтапном выполнении всех этапов строительства, начиная от разметки и заканчивая уходом за готовой конструкцией ленточного фундамента.
Подготовительный этап
На первоначальном этапе по устройству фундамента необходимо подготовить строительную площадку: расчистить территорию и выполнить необходимую разметку по исполнительной рабочей схеме фундаментов. С помощью веревки и колышков линейные размеры фундаментов закрепляются непосредственно на почве
Следует обратить внимание на правильность углов разметки. Контрольной проверкой правильности разбивки служит проверка диагоналей линейной конфигурации фундамента: все диагонали прямоугольных участков должны иметь одинаковое значение
Земляные работы
Земляные работы заключаются в подготовке траншеи под укладку сборных элементов. Для большого объема по выемке грунта лучше всего использовать строительную землеройную технику – экскаватор.
Схема укладки блоков ФБС
При небольших объемах земли и малой глубине залегания фундамента можно самостоятельно своими руками подготовить траншею. Рабочая ширина траншеи чуть больше расчетной ширины блоков фундамента. Такое различие необходимо для удобства выполнения монтажных и гидроизоляционных работ. Дно траншеи зачищается и выравнивается по строительному уровню.
Подготовка основания
На подготовленное зачищенное дно необходимо уложить песчаную подготовку толщиной 50 – 100 мм. Засыпанный песок разравнивается по уровню и уплотняется ручными или электровибрационными трамбовками. После этого песчаная подушка проливается водой. На готовую песчаную полушку укладывается гидроизоляционный слой из рулонного кровельного материала. Гидроизоляцию заполняют цементно-песчаным раствором, после высыхания основание считается готовым к монтажу фундаментных блоков.
Монтаж сборных элементов
Для правильной укладки сборных блоков необходимо перенести осевые линии схемы или чертежа здания на край и дно траншеи. По этим линиям выставляются маяки, по которым будет производиться укладка угловых фундаментных элементов.
Укладка фундаментных элементов
С помощью грузоподъемной строительной техники производят укладку сборных фундаментных элементов на бетонную смесь и проверяют горизонтальность строительным уровнем. Пазы блоков заполняются цементным раствором.
Завершающий этап сборки фундамента
После окончания укладки фундаментных блоков рекомендуется тщательно заполнить швы между блоками цементным раствором и после полного их высыхания необходимо выполнить защитную обмазочную или склеечную гидроизоляцию боковой поверхности ленточного фундамента. Такое изоляционное покрытие надежно защитит конструкцию фундамента от капиллярной и атмосферной влаги. Правильно выполненная гидроизоляция создает в доме комфортный микроклимат для проживания.
Видеопример укладки блоков ФБС:
Для прокладки инженерных коммуникаций следует заранее предусмотреть монтажные отверстия в ленте фундамента. Устройство таких отверстий позволит без труда проложить все необходимые трубопроводы и кабельную продукцию в подвальную часть фундамента для дальнейшей разводки по всему дому.
Глубина фундамента
Ленточный фундамент целесообразно закладывать на глубину не более 2,5 м. Если же необходима большая глубина, то лучше рассматривать свайное основание. Его можно существенно усилить при помощи сварных балок.
В большинстве ситуаций несущая способность фундамента обеспечивается нормальным показателем сопротивления слоев почвы. Речь идет о глубине от 40 до 70 см. В таких случаях проблемы решаются при помощи вспомогательных технологий.
Монолитный пояс и незаглубленное основание имеют одно очень важное достоинство. Устройство таких типов фундамента не предполагает больших временных затрат на земляные работы. Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления
Однако здесь бюджет значительно выше, чем при возведении фундамента малого заглубления.
И пояс, и незаглубленный фундамент требуют приобретения и установки утепляющих материалов. Также для такого основания понадобится монтаж дренажной системы и устройство песчаного слоя. Эти элементы имеют длительный эксплуатационный ресурс и не боятся воздействия пучения.
Устройство гидроизоляции
В монолитном основании есть поры, работающие, как капилляры при наличии даже небольшой влажности. Незащищенное основание в данном случае будет поглощать влагу, что приведет к негативным последствиям:
- снижению прочности;
- в порах влага будет кристаллизироваться, что приведет к повышению ее объема;
- появится сырость в здании, плесень.
Если предварительно не сделать гидроизоляцию основания, со временем оно придет в негодность, что отразится на общем состоянии здания. В современном строительстве используются разные методы защиты:
- обмазочный характеризуется высокой эффективностью, простым обустройством и обеспечением качественной защиты от влаги. На фундамент наносится мастик или специально предназначенная для этого эмульсия. Необходимо учитывать рекомендации производителя по нанесению, состав может использоваться в обычном или в нагретом состоянии;
- современный и достаточно эффективный вариант гидроизоляции – проникающий, обеспечивает высокую глубину проникновения в бетон. Смесь кристаллизуется в порах, затрудняя внутрь доступ влаги;
- рулонный метод является самым популярным. Используются в данном случае влагостойкие материалы в рулонах.
Принимается решение о выборе того или иного варианта гидроизоляции с учетом расположения водоносных слоев, количества в конкретной местности осадков, наличия поблизости к строению дренажных систем, особенностей конструкции основания и денежных возможностей заказчика.
Какую конструкцию основы выбрать

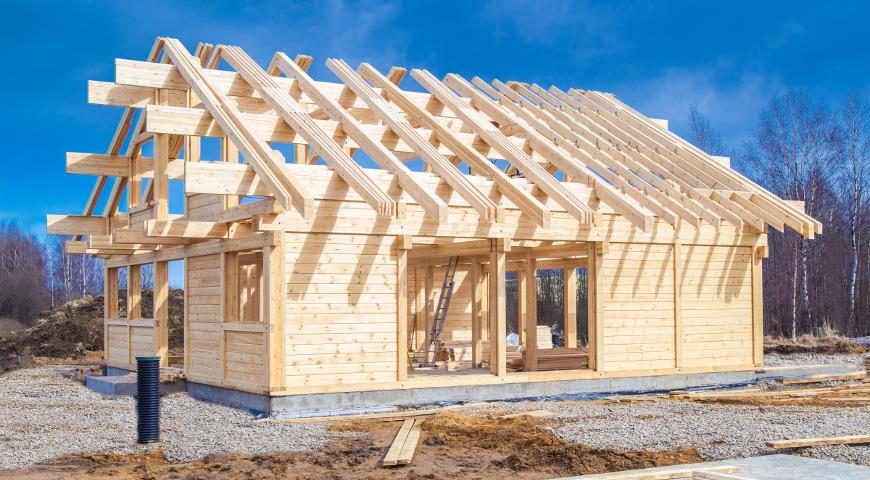

В строительстве деревянных домов использую конструкции:
- Плиточный.
- Ленточный.
- Столбчатый.
- Свайный.
Есть территории, где рационально применять платформу смешанного типа, например, ленточно-свайный. Такой является модификацией одного из основных видов. Но это сложная конструкция, и строители стараются изменить состав почвы под один из основных типов. Так осушается болотистая почва и намывается песок, или часть грунта просто вынимают и засыпают шлаком, который трамбуясь, превращается в бетон.
Выбирают основание в зависимости от строящегося дома. Чем тяжелее конструкция, тем массивнее фундамент. Для строительства дома из профилированного бруса или оцилиндрованного бревна используют ленточный или столбчатый виды. Причем ленточный, делают мелко заглубленным.
Глубину залегания рассчитывают, отталкиваясь от двух основных факторов:
- Глубина залегания грунтовых вод.
- Промерзание почвы в местности будущего строительства.

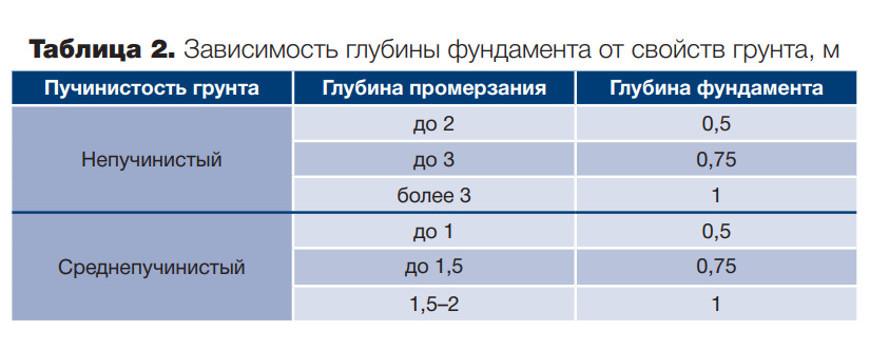

Существуют средние нормы для глубины залегания подошвы на различных почвах:
- Супесь — 125см
- Глина и суглинки — 150 см
- Песок и гравий — 100 см
Это максимальное залегание основания дома по строительному ГОСТу, но в нем указаны и максимальные показатели залегания:
- Для сухой почвы — 70 см,
- Для влажной, с близким залеганием грунтовых вод — 120 см.
Если дом по плану имеет подвальные помещения, то подошва конструкции должна быть ниже уровня пола минимум на 40 см.
Каждый тип основания имеет свои плюсы и минусы. Так, например, столбчатый возводят за короткие сроки, ленточный считается одним из самых прочных из-за жесткого соединения конструкции как поперек, так и вдоль. Монолитный дорогостоящий, его строят в редких случаях, когда почва сильно подвижна.
Разновидности ленточных основ
Ленточные конструкции отличаются друг от друга по разным критериям. Один из наиболее значимых факторов – это на какую глубину залегает фундамент.
- Например, под массивное двухэтажное здание из белого кирпича понадобится углублённое основание. И возводят его на глубине 25-30 см ниже линии промерзания земли, который определяется в вашем регионе. Для всех областей уровень промерзания различен. Это обязательно учитывается при заливке фундамента.
- Второй пример – это мелко углублённый фундамент. Для строительства каркасных зданий или небольших различного типа строений лёгкий вариант вполне приемлем. Общая глубина основы обычно не больше 0,6 м.
Фундамент-ленту подразделяют ещё на типы:
- Монолит — наиболее распространён, используется для различного типа построек. При строительстве монолитного фундамента используют бетонный раствор с армированной сеткой. На ленточное основание воздействуют две главные силы: при замерзании снизу напирают силы пучения, а сверху — вес от постройки. При этом серединка фундамента практически не нагружена. Для компенсации воздействия этих двух сил выкладывают два арматурных пояса. Монолит привлекает застройщиков простотой исполнения и доступностью. К тому же монолитный фундамент отличается долговечностью и прочностными характеристиками.
- Блочное основание для возведения жилых и хозяйственных построек применяется реже. В основе сборного фундамента – готовые блоки из бетона. Обычно блоки покупают на производстве, реже используют бывшие в употреблении. С помощью спецтехники их привозят из завода, и устанавливают в заранее подготовленную траншею.
Бетонные блоки в траншее располагаются впритык, а все щели между ними заливают бетоном. С внешних сторон блоки заделывают гидроизоляцией.
Присутствует и момент финансовый: придётся заплатить немаленькую сумму за перевозку и монтаж блоков в траншею. А вот как раз цена самих бетонных блоков окажется ниже всех материалов, которые понадобятся для монолитного основания. К тому же готовые блоки избавят застройщиков от тяжёлых работ. К примеру, не потребуется опалубка, не понадобится и обвязка арматурной решёткой.
Сборное основание подойдёт для возведения двухэтажных и трёхэтажных зданий, стены которых строятся из кирпича или бетонных плит. Поэтому, если почва для установки блочного основания подходит и позволяют финансы, то сборный фундамент – хороший вариант для возведения большого здания или коттеджа.
Как определить количество арматуры и проволоки
Для создания жесткой и долговечной конструкции в монтаже используют железную арматуру. Ее количество зависит от типа фундамента, нагрузок и грунта. Арматуру с большим диаметром применяют для получения платформы с большей возможностью нагрузки. Но вес фундамента с арматурой увеличивается. Если почва жесткая, то деформироваться фундамент будет минимально, а значит и арматура нужна минимального диаметра.
Количество арматуры для ленточного основания
Арматура для ленточного фундамента берется диаметром 10-12 мм, так как сама конструкция выдерживает большие нагрузки. Укладывают ее в два прута, независимо от заглубленности основания. Специалисты рекомендуют укладывать арматуру на 10-15 см от верхней точки заливки. Вертикальные пруты при этом не имеют нагрузки, поэтому их можно использовать самые дешевые.
Для дома размерами 5х8 длина ленточного основания равняется 45 м. При армирование 4 прута расход будет: 45х4=180 м. Добавляем поперечины при высоте фундамента 150 см и ширине 50 см с шагом в 40 см: (8/0,4)х0,5=10 м. Добавляем их к длине: 180+10=190 м.
Вязальной проволоки понадобиться на одно соединение 30 см. Длина 45 м и шаг 40 см: 45/0,4- 112,5. Эту цифру умножаем на размер одного соединения: 112,5х 0,3= 33,7 м вязальной проволоки нужно на одноуровневый фундамент.
Количество арматуры для столбчатого основания
Для армирования столбчатого основания используют толстую арматуру от 40 мм. По горизонтали арматура не несет никакой нагрузки, поэтому тут можно взять самую недорогую. В среднем в каркасе одного столба используется 4 прута. Зная количество столбов, будет несложно высчитать размер арматуры.
Для конструкции высотой в 1,5м диаметром 15 см нужно 4 прута, с шагом 7,5 см и связующими в 3 точках. Толстой арматуры нужно: 1,5х4=6м. Для связки тонкой: 30 см (для одного узла)х3=90 см. Если в фундаменте используется 20 столбов, то количество умножается на эту цифру.
Вязальной проволоки нужно для соединения в 3 точках одного прута. Это число умножается на число прутов и на вертикальные соединения: 3х4х30=72 м.
Количество арматуры для монолитного основания
Для плотного устойчивого грунта можно взять тонкую арматуру от 10 мм. Для тяжелой конструкции и неустойчивой почвы от 14 мм. Крепиться связка с шагом в 20 -30 см.
Для платформы 5х8 нужно по длине 27 шт., и по ширине 17 шт. Так как обвязка нужна двойная: (17+27)х2=88. Это число нужно умножить на длину прута, получится метраж арматуры.
Технология обустройства ленточного фундамента
Этап №1 – подготовительные работы и разметка
Важно: разметка осей фундамента выполняется с помощью щитов обноски и проволоки либо строительного шнура. Обносочный щит состоит из двух забиваемых в землю кольев, которые соединены горизонтальным поясом. Бечевка на щите фиксируется с помощью вкрученного в доску самореза либо гвоздя
Бечевка на щите фиксируется с помощью вкрученного в доску самореза либо гвоздя.
Рис: Щит обноски
Рис: Схема разметки фундамента
Этап №3 – монтаж опалубки
Важно: опалубку нужно фиксировать с помощью боковых раскосов и верхней поперечной планки, которые предупреждают деформацию формы под давлением бетона. Следите, чтобы гвозди и саморезы, которыми соединяются щиты, не выступали на внутреннюю поверхность опалубки. Рис: Схема опалубки ленточного фундамента
Рис: Схема опалубки ленточного фундамента
Рис: Опалубка фундамента
Этап №4 – сборка армокаркаса
Рис: Армокаркас фундаментной ленты
Рис: Схемы армирования углов фундамента
Важно: в местах соединения стен и угловых частей фундамента каркас стыкуется с помощью выгнутой арматуры и дополнительно усиливается Г-образными стержнями. Использовать перекрестную стыковку нельзя, поскольку она уменьшает прочность конструкции
Как правильно рассчитать фундамент дома
Подготовка
Любое строительство начинается с подсчетов материалов, необходимых для закладки фундамента, каркаса дома, облицовки, систем отопления и водоснабжения и прочего. Без этого нельзя точно рассчитать нагрузку на основание и правильно выбрать его тип в соответствии с имеющимися геодезическими изысканиями участка под строительство.
Начинать работу и все подсчеты нужно именно с геодезии, чтобы узнать:
- глубину промерзания грунтового слоя;
- высоту нахождения грунтовых вод;
- какой грунт залегает на участке, из таблиц выяснить такие показатели, как плотность, сыпучесть, морозное пучение и прочие.
Имея на руках экспертные данные, можно начинать расчет фундамента.
Внимание! При расчете нагрузок на основание мебель еще не закуплена. Но включить массу предполагаемого оборудования, мебели, сантехники и людей нужно
Расчет нагрузки стен и кровли
Каждый вид конструкции имеет различный удельный вес. В качестве примера можно использовать следующие данные для вычисления нагрузки несущих стен. Масса 1 кв. м:
- каркасного строения вместе с утеплителем — 30−50 кг;
- стены из бревна или бруса — 70−90 кг;
- кирпичная кладка — 200−270 кг;
- конструкция из железобетона — 300−350 кг.
Эти величины соответствуют весу конструкции, у которой несущие стены толщиной в 150 мм, и уже по ним можно рассчитать нагрузку на подошву фундамента.
Теперь нужно вычислить удельный вес 1 кв. м перекрытия, которое может быть:
- деревянным, с утеплительным слоем. Вес прямо пропорционален сечению балки и толщине утеплителя. Его среднее значение — 70−300 кг;
- монолитным, плиточным, железобетонным. Такой вариант перекрытия весит не менее 500 кг на 1 кв. м.
Не стоит забывать о крыше. Здесь разброс нагрузки на 1 кв. м — от 20 до 80 кг. На вес влияет выбор покрытия, гидроизоляционных материалов, балок перекрытия, конструкции самой кровли.
Внимание! При общем расчете необходимо учитывать переменные составляющие нагрузок, такие как масса снега, ветер и другие метеорологические факторы. Эти данные должны быть в проекте дома
Знание используемых материалов в строительстве поможет рассчитать фундамент
Знание используемых материалов в строительстве поможет рассчитать фундамент.
Преимущества приобретения бетона заводского производства
Применение заводского бетона для обустройства ленточного фундамента Несмотря на то, что произвести расчет и замесить раствор можно самостоятельно, многие заказчики отдают предпочтение готовым бетонным смесям. Если застройщика не пугают дополнительные финансовые расходы, то лучше выбрать промышленно изготовленный раствор, сделанный под конкретные строительные цели. Итак, преимущества:
- в заводской смеси четко соблюдаются пропорции всех ингредиентов раствора;
- замешивание выполняется промышленным миксером, соответственно, смесь получается гладкая и однородная, что не всегда удается добиться при замешивании бетона своими руками;
- бетономешалки при непрерывном помешивании миксером доставляют подготовленную смесь непосредственно к возводимому сооружению;
- выбор заводской смеси позволяет избежать ошибки, ускорить процесс закладки и заливки фундамента и экономит время и силы застройщика;
- при помощи заливки готовой смеси, легче соблюсти требование одномоментной заливки всей траншеи.
Единственный важный момент, такому транспорту необходимо подготовить непосредственный доступ к месту заливки, а это не всегда возможно.
В случае желания сэкономить или невозможности обеспечить доступ миксера к месту заливки, приготовление бетонной смеси придется делать своими руками.
Ленточный фундамент своими руками
Перед закладкой основания изучите свойства почвы и климат
Проект фундамента с подвалом имеет свои особенности. Перед его устройством нужно правильно рассчитать нагрузки.
Расчетные показатели:
- Общая нагрузка дома с учетом всех строительных отделочных материалов, предметов быта и людей, которые будут находиться в здании. Берем в расчет максимальный пласт снега, который может располагаться на кровле, значение определяется по карте в зависимости от климатической зоны.
- Геологические особенности участка.
- Климатическая зона.
Расчет элементов фундамента:
Сопротивления грунтов:
Если не взять в расчет какой-либо из показателей, основание может растрескаться и привести к постепенному разрушению здания.
Подготовительные работы
Когда все расчеты готовы, очищаем строительный участок от мусора. Проводим разметку расположения фундамента колышками, между которыми натягиваем веревку.
Согласно плану размечаем периметр здания, отмечаем расположение несущих стен и перегородок. Проверяем, чтобы стены и их диагонали были ровными.
С привлечением техники роем котлован нужной глубины (ниже точки промерзания грунта) и убираем землю из траншеи. Вручную выравниваем стены и трамбуем грунт.
Затем насыпаем песчаную подушку и ее утрамбовываем. Заливаем тонкую бетонную подушку по уровню толщиной 50 мм. Бетон высыхает от 14 до 30 дней.
Гидроизоляция
Важно выполнить гидроизоляцию на этапе монтажа фундамента
Горизонтальная изоляция фундамента выполняется только на этапе его строительства. Если пренебречь этим нюансом, устранить недочет будет невозможно.
Влага, проникая по порам бетона, будет подниматься к стенам, вследствие чего в подвале и жилых помещениях создастся нездоровый микроклимат.
После застывания бетонной подушки обмазываем ее мастикой. Раскатываем рубероид на пленочной основе так, чтобы он заворачивался на стены траншеи. Сверху покрываем его мастикой.
Такие мероприятия будут надежной защитой от воздействия влажности на основание и погреб. Гидроизоляция продлит срок службы строительных и отделочных материалов.
Опалубка
Для устройства опалубки из досок по периметру траншеи вбиваем колышки, к ним прибиваем доски и брусья. Колышки должны выступать над поверхностью земли, их укрепляем подпорками.
Армирование
Делаем каркас из металлического прута 6-16 мм, он должен быть похож на сетку с ячейками 500 х 500 мм.
Вертикальная обвязка должна выступать на 50-100 см для дальнейшей связки пола и стен постройки.
Бетонирование
Бетон необходимо заливать слоями, но непрерывно
Подготавливаем деревянные лотки для подачи бетона в опалубку.
Правила бетонирования при устройстве фундамента:
- заливаем раствор послойно, но без перерыва;
- каждый слой бетона штыкуем или уплотняем вибратором;
- между заливкой слоев не должно быть промежутков времени более 20-30 минут;
- с большой высоты раствор подавать не рекомендуется;
- бетон выравниваем по горизонтальной плоскости.
Бетонный раствор должен высыхать постепенно. Для этого его накрываем полиэтиленовой пленкой, периодически смачиваем. В жаркую погоду на протяжении недели фундамент дома увлажняем и снова накрываем пленкой. Для полного набора прочности понадобится месяц.
