Звукоизоляция перегородок из гипсокартона: выбираем материал и осваиваем технологию

Как выполнить звукоизоляцию каркаса перегородки?

Выполняться звукоизоляция гипсокартонных перегородок должна в соответствии со специальными установленными требованиями и нормами

Это важно, потому как в случае нарушения технологии могут возникать всевозможные проблемы и неудобства в процессе эксплуатации

Как уже было описано ранее, сама конструкция при обычном креплении к стенам, полам и потолкам будет передавать все вибрации в звуки. Поэтому о звукоизоляции нужно позаботиться еще на этапе проектирования будущей стены.

Проблема с креплением профиля решается довольно просто: между стеной и самой направляющей прокладывается специальный, уплотнительный материал. Продается он в виде звукоизолирующей ленты и подбирается по ширине профиля, обычно этот материал по свойствам схож с какой-либо тканью, но более плотный и толстый.

Должное внимание стоит уделить и самому креплению, оно должно достаточно сильно и плотно прижимать профиль к стене. Если оно будет недостаточно качественным, то все вибрации также будут превращаться в звуки посредством конструкции

Стоит использовать пластиковые дюбели вместо металлических анкеров или иных креплений, потому как этот материал позволит снизить количество вибраций, передаваемых на профиль.

Материалы, которые используют для звукоизоляции перегородок

Когда вопрос о расположении перегородки уже решен, необходимо определиться с используемыми материалами для стеновой конструкции. Межкомнатные перегородки возводят из различных материалов:

Пено— и газобетонные блоки. Газобетонные блоки имеют достаточно высокое качество поверхности и открытые связанные между собой поры (материал имеет хорошую паропроницаемость и способность брать влагу из воздуха). У пенобетона нет такого «больного места», поскольку воздушные поры не связанны и изолированные друг от друга. Применяют для возведения перегородок пеноблоки, толщиной от 75 до 100 мм, так как более тонкие могут не выдержать нагрузки на стену в виде закрепленного телевизора или книжной полки.
Пазогребневые плиты. Для производства таких плит используют экологически чистый материал (гипс) с минеральными наполнителями и цементом, как связующим элементом. Такие перегородки не требуют полноценного слоя штукатурки, а лишь заделка швов и легкий слой шпаклевки.
Гипсокартон. Перегородки создают из несущего профиля и гипсокартонных листов. Поверхность получается идеально ровной, такие стеновые конструкции обладают воздухо- и паропроницаемостью. Также внутрь стены (пустоты) помещают утеплитель для повышения шумоизоляции перегородок.

Сборка несущего каркаса

Монтаж каркаса для облицовки гипсокартоном проводится по идентичной схеме вне зависимости от конструктивных особенностей перегородки. Последовательность действий по его установке выглядит следующим образом:

При помощи уровня и отвеса выставляется начальный профиль. Именно на него будут ориентироваться все последующие стойки. Поэтому он должен быть установлен максимально ровно по отношению ко всем плоскостям.
К полу и потолку крепится UW профиль, необходимый для обеспечения жесткости конструкции. Фиксируется он при помощи саморезов для гипсокартона, которые вкручиваются через каждые 40-50 см.
Процесс крепления UW профилей
Направляющий профиль заполняется вертикальными стойками, которые устанавливаются через каждые 30 см либо 60 см. Фиксируются они при помощи саморезов по металлу или специального просекателя.
Для повышения несущей способности вертикальные стоечные CD профили скрепляются горизонтальными направляющими. Они обеспечивают каркасу большую жесткость и неподвижность.

Процесс монтажа каркаса обрешетки под гипсокартон не содержит секретов и осуществляется своими руками в кратчайшие сроки. При этом от качества монтажных работ в наибольшей степени будет зависеть прочность и внешний вид будущей перегородки.

Теоретические основы

Прежде чем монтировать изоляционные слои, необходимо разобраться в природе функций, которые они должны выполнять, а также в некоторой основной терминологии.

Звукоизоляцией называют совокупность мер и технических решений, направленных на снижение уровня поступающего извне шума.

Сами же шумы условно классифицируют на три группы:

Ударные – возникают вследствие механического воздействия на поверхность и изначально распространяются в твердой среде (удары, стуки, скрипы и т. п.)
Конструкционные – формально являются разновидностью ударных, но из-за своей специфики выделяются в отдельную группу. Возникают вследствие относительного смешения элементов конструкций относительно друг друга, что свойственно, к примеру, каркасным домам. К конструкционным шумам можно отнести, в частности, скрип паркета.
Акустические – самая распространенная группа, в которую входят все звуки, исходящие из внешних источников и попадающие в структуру стен и перегородок из воздушной среды. Примером акустических шумов могут служить голоса людей и музыка.

Если звукоизоляция – общее понятие, характеризующее разные направления деятельности, то шумопоглощение – более узкая, физическая сфера, указывающая на степень рассеивания звуковых волн в твердой среде.

На практике оба этих явления неразрывно связаны с теплоизоляцией как способом предотвращения потерь тепла в результате теплообмена с внешней средой.

Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и «узкоспециализированные» вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Выбор толщины стены

Однозначно ответить на вопрос об оптимальной толщине стены со звукоизоляцией нельзя, ведь в каждом конкретном случае учитывается ряд факторов, зависящих от специфики материалов и места установки.

Вот некоторые основные варианты с приведением диапазона средних толщин:

Без разделительного слоя – состоит из двух слоев гипсокартона (около 25 мм), каркаса или двух раздельных каркасов (около 50 или 80 мм), заполненных изолятором, и воздушной прослойки (около 25 мм), итого – 90-150 мм.
С одним внутренним разделительным слоем из плиты ОСБ – помимо описанных слоев, учитывает толщину самой промежуточной плиты (около 15 мм) и еще одной прослойки. Общая толщина перегородки – 160-200 мм.
С двумя разделительными слоями (многослойная конструкция) или с дополнительным утеплением – предполагают запас соответственно в 50 или 80 мм, которые расходуется на монтаж еще одной плиты ОСБ с прослойкой или листового утеплителя. Диапазон толщин для первого случая – 210-250 мм, для второго 240-280.

Помимо этого, толщина может быть скорректирована вручную, в зависимости от архитектурных и дизайнерских решений помещений.

Проектирование и выполнение качественной звукоизоляции межкомнатных перегородок из гипсокартона – сложный многоуровневый процесс, требующий ответственности, внимательности, аккуратности. Но в случае грамотного подхода к работе, Вы сможете наслаждаться полной тишиной и комфортом комнат.

Какие звукоизоляционные материалы могут быть использованы для стен в квартире узнайте из видео:

Одна лишь только шумоизоляция перегородок из гипсокартона будет практически бесполезна в том случае, если потолки и пол жилого помещения также обеспечивают отличную звуковую передачу. Поэтому следует дополнительно выполнить работы по звукоизоляции этих частей здания. По расчерченным линиям необходимо резать материал, так что внимательно выполняйте все замеры и отметки, стараясь делать минимальные зазоры, но при этом нельзя уходить от горизонтали и вертикали

Это очень важно при прикреплении промежуточных стоек скелета

Промеряйте весь периметр и зафиксируйте все размеры на эскизе. Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и “узкоспециализированные вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Некоторые нюансы могут возникать при одновременной установке разнородных шумо- и теплоизоляционных слоев. В таком случае, первым, начиная со стороны источника звука, располагают теплоизоляционный слой. Как правило, его ширина выбирается в соответствии с шириной каркаса.

Но есть моменты, которые не зависят от качеств самого материала перегородки. Так, при закреплении каркаса к стенам, потолку и полу участки сопряжения обязательно изолируют упругими прокладками. Они сохранят долговечность конструкции и снизят вибрацию. В конструкциях, где внутри располагается несколько изоляционных слоев различного состава, нужно соблюдать следующие правила установки: Процесс монтажа каркаса обрешетки под гипсокартон не содержит секретов и осуществляется своими руками в кратчайшие сроки. При этом от качества монтажных работ в наибольшей степени будет зависеть прочность и внешний вид будущей перегородки.

Лучшим вариантом создания качественной глухой стены служит минеральная вата. Стандартная ширина плиты составляет 60 см, что при аналогичном расстоянии между стойками является крайне удобным. Процедура закладки звукоизоляционного материала выглядит следующим образом: По теплоизоляционным свойствам пенополистирол уступает пенополиуретану, да к тому же некоторые его виды являются горючим материалом. Правда, качество звукоизоляции перегородок либо стен, заполненных пенополистиролом, увеличивается на 2-4 дБ.

В помещении, где уже установлен каркас перегородки из металлических профилей, одна сторона обшита гипсокартоном и проведены все необходимые инженерные коммуникации, произвести укладку пенополистирола не сложно. Технология состоит из следующих этапов:

Ошибки при обустройстве звукоизоляции

Отделка помещений только звукопоглощающим материалом. Для увеличения звукоизоляции необходимо его совместное применение со звукоизолирующими панелями, а также использование массивных ограждений с акустической развязкой в местах примыканий.
Расположение шумного инженерного оборудования в любом месте здания со звукоизоляцией. Эффективность звукозащитных материалов ограничена. Не всегда удается обеспечить надежную звуковую защиту от инженерного оборудования. Его всегда следует размещать на удалении от защищаемых помещений.
Звукоизоляционные межкомнатные перегородки только за счет большого значения индекса звукоизоляции. Этого недостаточно, поскольку звук распространяется также по коммуникациям и строительным конструкциям.
Звукоизоляция стены из трехслойного гипсокартона с наполнителем. Для большей эффективности следует выбирать специальные звукопоглощающие материалы, использовать упругие прокладки между каркасом и строительными конструкциями, а также герметизировать стыки.
Звукоизоляция помещения тонкими, но эффективными звукоизолирующими экранами. Звуконепроницаемый барьер можно создать только с помощью конструкции «масса-упругость-масса», где минимальная толщина составляет 40-50 мм.

Методы изоляции от шума

Защита от шума должна выполняться со всех сторон. Частный дом нужно изолировать также по периметру, как и квартиру.

Многоквартирные постройки отличаются тем, что вокруг одной квартиры находится не природная среда, а жилое пространство других семей, находящееся сбоку, сверху, снизу.

<?php echo adrotate_group(4); ?>

Понять откуда точно исходит шум проблематично, нет гарантии, что кто-то другой или домовладелец не станут источниками громких звуков.

Также обстоит дело с возведением перегородки: звукоизоляцию потребуется проложить с обеих сторон. Только тогда можно быть уверенным, что в другой комнате будет достаточно тихо.

Акустический гипсокартон: назначение, структура и разновидности

Добиться хорошей шумоизоляции квартиры сложно, особенно если дом, в котором она расположена, относится к старым постройкам. Большинство жилых зданий в нашей стране строились более 30–40 лет назад. С течением времени материалы потеряли часть своих первоначальных свойств, что сказалось на качестве шумоизоляции и постройки в целом. Поэтому сегодня, проживая в подобных зданиях, люди отлично слышат соседей и даже каждый шорох в собственной квартире.

Исправить ситуацию можно при помощи возведения каркасных конструкций, в частности, перегородок из гипсокартона. С их помощью можно не только избавиться от постоянных шумов, исходящих из соседних квартир, но и существенно улучшить планировку собственного дома.

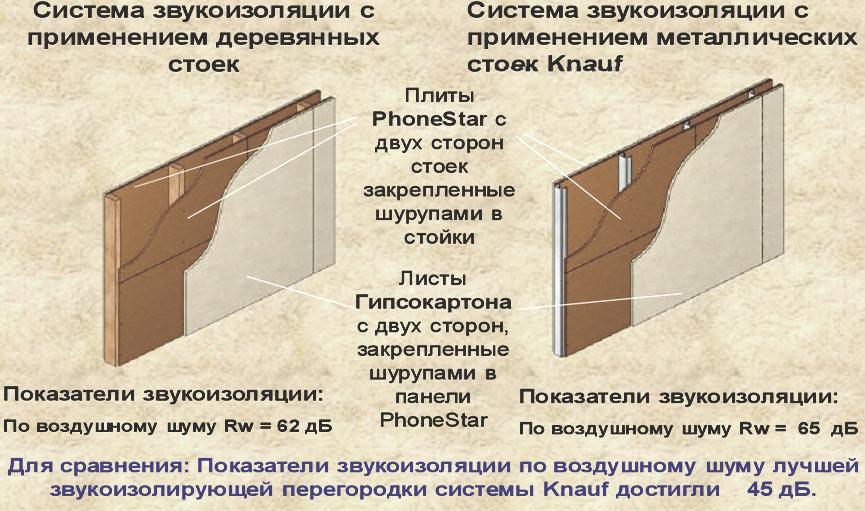

Система звукоизоляции каркасных перегородок из гипсокартона

Одним из вариантов отделки стены служит монтаж акустического гипсокартона, позволяющего получить отличную звукоизолирующую плоскость. Главной особенностью этого материала служит наличие на его поверхности перфорации. В отличие от монолитной поверхности, отражающей звуковые колебания и создающей эхо в комнате, перфорация улавливает и гасит большую их часть. Она представляет собой небольшие отверстия, имеющие различную форму и диаметр, расположенные по всей площади листа. Сегодня существует несколько видов акустического перфорированного гипсокартона, различающихся по своему внешнему виду и размеру, но не основным характеристикам. Выглядят они следующим образом:

Со сплошным расположением круглой перфорации.
С блочным размещением круглой перфорации.
Со сплошным расположением и квадратными отверстиями.
С блочным размещением квадратных отверстий.

Кроме того, подобный материал для звукоизоляции изготавливается в трех размерах:

2448–1224–12,5 мм;
1200–2400–12,5 мм;
1998–1188–12,5 мм.

Подобный модельный ряд позволяет подобрать тот вид материала, который оптимально впишется в конкретный интерьер. При этом вне зависимости от своей модели или размера звукоизолирующие качества материала остаются на очень высоком уровне. Единственным фактором, способным повлиять на качество шумоизоляции, служит процесс монтажа.

Процесс монтажа звукоизоляции в гипсокартонной перегородке

Для того чтобы начать работы по шумоизоляции межкомнатной перегородки изначально важно правильно подобрать материалы. Качественная шумоизоляция стен из гипсокартона зависит от многих факторов, расчета конструкции, используемых материалов и прочего

Самым доступным и эффективным материалом для звукоизоляции считается минеральная вата. Этот материал изготавливается из экологически чистого сырья, при этом обладает рядом особенностей и преимуществ. Такой утеплитель не подвергается горению, а также не выделяет вредные вещества. Использовать наполнитель можно для любых помещений и в частности жилых квартир.

После того как с выбором материала разобрались важно правильно изготовить каркас для будущей межкомнатной перегородки. Сделать конструкцию можно из гипсокартонного профиля или бруса

В образовавшиеся ячейки укладывается материал, что и обеспечивает шумоизоляцию. Листы гипсокартона закрывают конструкцию, защищая вашу квартиру или дом от посторонних звуковых волн. Звукоизоляция межкомнатных перегородок из гипсокартона должна выполняться в соответствии со стандартами и требованиями, только так получится хорошо защищенная конструкция.

Звукоизоляция стен и межкомнатных перегородок из пенобетона

Перегородки стандартной толщины 100 мм из пенобетона без дверей между комнатами, между кухней и комнатой в квартире должны обеспечивать изоляцию от шума 41 дБ (СНИП-II-12-77).

Зашпаклеванные перегородки (5мм с каждой стороны) из пенобетона толщиной 100мм, плотностью 800, 900 и 1000 кг/ м³ имеют следующий индекс изоляции воздушного шума:

– 800кг/м³ – 41дБ;
– 900кг/м³ – 41,5дБ;
– 1000кг/м³ – 42дБ.

Оштукатуренные перегородки (10мм с каждой стороны) из пенобетона толщиной 100мм, плотностью 800, 900 и 1000 кг/ м³ имеют следующий индекс изоляции воздушного шума:

– 800кг/м³ – 42дБ;
– 900кг/м³ – 42,5дБ;
– 1000кг/м³ – 43дБ.

Все перегородки из пенобетона удовлетворяют условиям СНИП-2-12-77 и оштукатуренные перегородки из пенобетона плотностью 1000 удовлетворяют условиям МГСН 2.04-97.

Шаг 3. Обшивка первой стороны перегородки гсп и монтаж подрозетников

Для обшивки перегородки лучше всего подойдут шумоизоляционные гсп Гипрок Мультикомфорт, толщина которых 12,5 мм. Гипрок Мультикомфорт изготовлены из высококачественного плотного картона, а сердечник армирован, обеспечивая высокую прочность всей плиты. Все это позволяет устанавливать тяжелые мебельные модули или массивные полки без закладных с использованием дюбелей типа «бабочка».

На этом этапе важно разметить положение электроэлементов, это облегчит саму установку подрозетников и выключателей. Затем можно приступать к обшивке каркаса перегородки плитами

В процессе монтажа гипсовые плиты располагают вертикально так, чтобы стыки плит сходились на профилях.

Приложите плиту торцом к стене, с которой начнете обшивку. Сохранение вертикальных линий обеспечит лазерный отвес или пузырьковый уровень. Для легкого и быстрого монтажа, фиксируйте плиты с помощью держателя для гсп.
Подрежьте гипсовые плиты следующим образом: оставляя расстояние равное 5 мм между плитой и потолком, плитой и стеной; 10 мм – между плитой и полом для последующего уплотнения его герметиком.


Саморезы с частым шагом резьбы, предназначенные для металла, используют для установки гсп к направляющим каркаса перегородки. Начинайте крепление по периметру плиты от стены или уже установленной плиты с расстоянием 250 мм.

Интервал от покрытого картоном торца гсп до линии установки саморезов составляет 10 мм, а от необлицованного картоном обрезного торца – 15 мм.


Длина саморезов должна быть такой, чтобы входить в металлический профиль не менее чем на 10 мм. Перпендикулярно поверхности гсп вкручивайте саморезы, утапливая шляпку на 0,5 – 1 мм и при этом не нарушала картонный слой. Для этого заранее установите нужную величину момента затяжки на шуруповерте.

В случае, когда длины плиты не хватает на высоту потолка и имеются горизонтальные стыки, в этих местах рекомендуется установить дополнительные поперечные направляющие профили Гипрок ПН, но этого можно не делать, если планируется обшивка в 2 слоя.

При установке плит к профилям Гипрок ПН следуйте следующей инструкции:

С помощью рубанка снимите фаску с обрезных кромок гипсовых плит, создающих горизонтальный стык. Глубина среза должна быть на 2/3 толщины гсп под углом 22,5°. Потом зафиксируйте плиты саморезами к каркасу. Если обшиваете перегородку в 2 слоя, фаску следует снимать только на лицевом слое.
Расположение горизонтальных стыков между соседними стойками должно быть со смещением не более 400 мм по высоте. Избегайте образования крестообразных стыков.

Установку шумоизоляционных подрозетников проводят на этапе завершения обшивки первым слоем гипсовых плит. Затем покрывают вторым слоем гсп со смещением вертикальных стыков на половину ширины плиты. Все стыки плит должны соединяться на стоечных профилях.

По завершению обшивки перегородки с 2-х сторон гипсовыми строительными плитами стыки между конструкцией и несущими поверхностями (стены, пол, потолок) уплотняют герметиком. Это поможет лучше снижать воздействие структурных шумов по структурным элементам здания.


Типы защищающих от шума перегородок

Для межкомнатных ширм либо заграждений между кухней и одной комнатой наименьшее значение Rw – примерно 43 дБ, между прочей территорией и санузлом порядка 47 дБ. Однако, в хорошей шумоизоляции важен не только этот параметр.

Значение имеет и низкочастотный шум, создаваемый функционирующими электроприборами. Звуковой фон достаточно раздражительный, хоть и негромкий. Например, при сравнении перегородочного монолитного сооружения и легкого каркаса, имеющих равное значение индекса, монолитное сооружение отражает низкочастотные волны на порядок лучше. Для предельной защиты от противных звуков устанавливают облегченную конструкцию, заполнив ее внутри звукопоглощающим слоем.

Перечислим виды перегородок со звукоизоляцией:

Перегородки каркасные из строительных материалов с особой слоистостью. Наружная сторона призвана отражать шумы, а обратная – поглощать. Снижают шумовое давление и его насыщенность до уровня, который не опасен для человеческой нервной системы.
Звукопоглощающие сооружения из стройматериалов, впитывающих звуковолновую энергию. Также предназначены для снижения шумов и их силы.
Звуконепроницаемые конструкции – поглощают и изолируют шумы одновременно. Целиком блокируют звуки, не давая им ни проникать внутрь квартиры, ни выходить из нее. Это, к примеру, многослойные заграждения, где шумы, отраженные от гипсокартонной облицовки, поглощаются мягким внутренним слоем.

Уровень тишины в комнате зависит от того, насколько жесткая внешняя и мягкая внутренняя прослойка материала. Специалисты утверждают, что гипсокартонные ширмы превосходят стеклянные перегородки, монолитные изделия по легкости в монтаже, экономности полезного пространства.

В офисах/панельных домах внутренние и несущие стенки лишены хорошей шумоизоляции. Монолитные перегородки для офисов из гипсовых пазогребневых плит отлично передают звук. Выхода здесь два – заменить звукоизоляцию пазогребневых плит многослойными ГКЛ с прослойкой из шумоизолятора либо зашить, к примеру, в офисе звукоизоляционными перегородками, а сверху – ГКЛ. Второй способ проще, но он «съест» ценные сантиметры пространства. Улучшить шумоизоляцию можно посредством мягкой мебели, занавесок, отделанных драпировкой, акустических мобильных перегородок, ковролина.

Теоретические основы

Прежде чем монтировать изоляционные слои, необходимо разобраться в природе функций, которые они должны выполнять, а также в некоторой основной терминологии.

Звукоизоляцией называют совокупность мер и технических решений, направленных на снижение уровня поступающего извне шума.

Сами же шумы условно классифицируют на три группы:

Ударные – возникают вследствие механического воздействия на поверхность и изначально распространяются в твердой среде (удары, стуки, скрипы и т. п.)
Конструкционные – формально являются разновидностью ударных, но из-за своей специфики выделяются в отдельную группу. Возникают вследствие относительного смешения элементов конструкций относительно друг друга, что свойственно, к примеру, каркасным домам. К конструкционным шумам можно отнести, в частности, скрип паркета.
Акустические – самая распространенная группа, в которую входят все звуки, исходящие из внешних источников и попадающие в структуру стен и перегородок из воздушной среды. Примером акустических шумов могут служить голоса людей и музыка.

Если звукоизоляция – общее понятие, характеризующее разные направления деятельности, то шумопоглощение – более узкая, физическая сфера, указывающая на степень рассеивания звуковых волн в твердой среде.

На практике оба этих явления неразрывно связаны с теплоизоляцией как способом предотвращения потерь тепла в результате теплообмена с внешней средой.

Поэтому современный рынок строительных материалов включает множество комбинированных средств, которые обеспечивают комплексную звуко- и теплоизоляцию поверхностей, хотя существуют и «узкоспециализированные» вещества. Подробнее о них и других изоляционных материалах вы сможете узнать из следующего раздела.

Цены на шумоизоляцию перегородок за м2

Вид работы:	Описание:	Стоимость шумоизоляции “под ключ”
Базовая перегородка (10 см)	Перегородка из гипсокартона на профиле КНАУФ 50/50 мм с шумоизоляцией внутри – стандартное решение для звукоизоляции между комнатами. Снижение шума 55 дБ!	~3700 руб./м2
Усиленная перегородка (15 см)	Перегородка на широком профиле 100/50 мм с двумя слоями шумоизоляции внутри. Применяется для усиленной звукоизоляции (например между двумя спальнями или между гостиной и детской). Звукоизоляция до 60 дБ!	~4000 руб./м2
Перегородка на раздельных каркасах (16 см)	Собираются две нитки каркаса, не соприкасающиеся друг с другом. Схема применяется для самых сложных случаев (домашние кинотеатры, студии звукозаписи) Звукоизоляция до 67 дБ!	~4200 руб./м2

Производя расчет шумоизоляции перегородки, необходимо обращать внимание на несколько факторов. В первую очередь это площадь работ, которые будут выполняться. Также нужно определиться какой уровень шумоизоляции перегородка должна обеспечивать – для квартир компания МонтажЗвукСервис предлагает несколько вариантов, отличающихся по степени звукозащиты

Также нужно определиться какой уровень шумоизоляции перегородка должна обеспечивать – для квартир компания МонтажЗвукСервис предлагает несколько вариантов, отличающихся по степени звукозащиты.

Выбор толщины стены

Однозначно ответить на вопрос об оптимальной толщине стены со звукоизоляцией нельзя, ведь в каждом конкретном случае учитывается ряд факторов, зависящих от специфики материалов и места установки.

Вот некоторые основные варианты с приведением диапазона средних толщин:

Без разделительного слоя – состоит из двух слоев гипсокартона (около 25 мм), каркаса или двух раздельных каркасов (около 50 или 80 мм), заполненных изолятором, и воздушной прослойки (около 25 мм), итого – 90-150 мм.
С одним внутренним разделительным слоем из плиты ОСБ – помимо описанных слоев, учитывает толщину самой промежуточной плиты (около 15 мм) и еще одной прослойки. Общая толщина перегородки – 160-200 мм.
С двумя разделительными слоями (многослойная конструкция) или с дополнительным утеплением – предполагают запас соответственно в 50 или 80 мм, которые расходуется на монтаж еще одной плиты ОСБ с прослойкой или листового утеплителя. Диапазон толщин для первого случая – 210-250 мм, для второго 240-280.
