Как выбрать запорный механизм?
Ручки со встроенной защелкой-«язычком» – самый распространенный, относительно популярный способ закрывать межкомнатные двери. Они предотвращают открывание их от сквозняка, а при наличии рычажка-защелки или ключа можно запирать комнату.

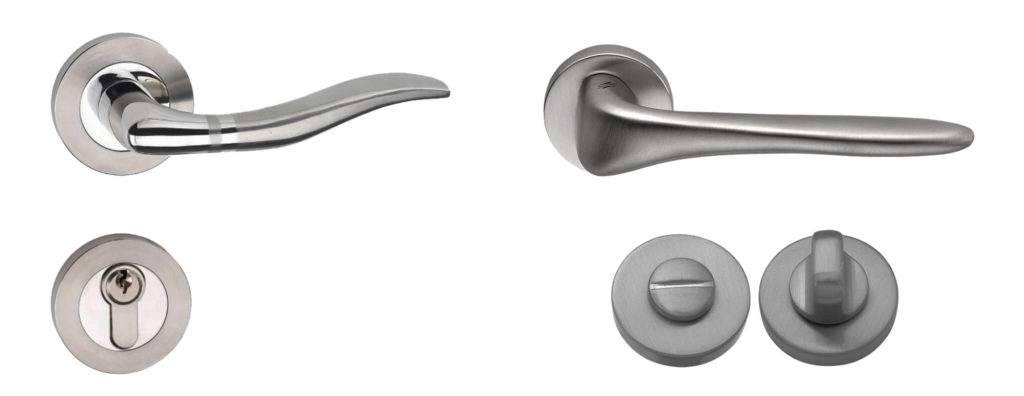

Список и фото замков:

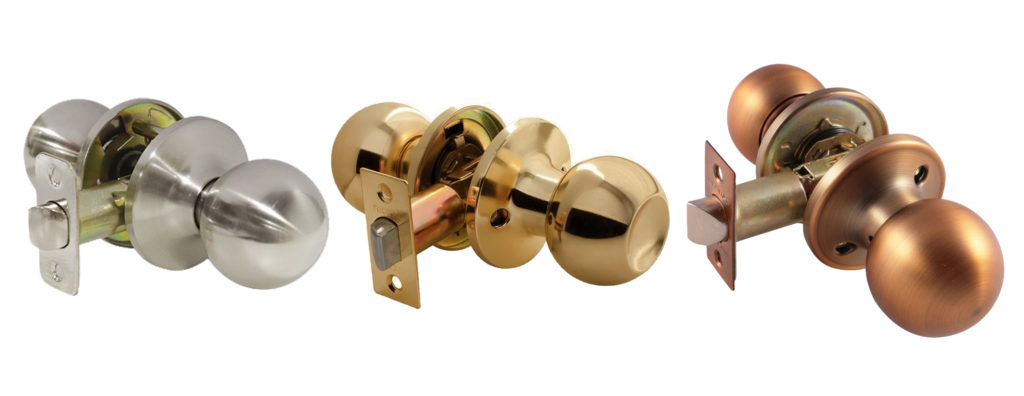

«Кноб» (сферической формы — «пипочкой, бамбошкой»)

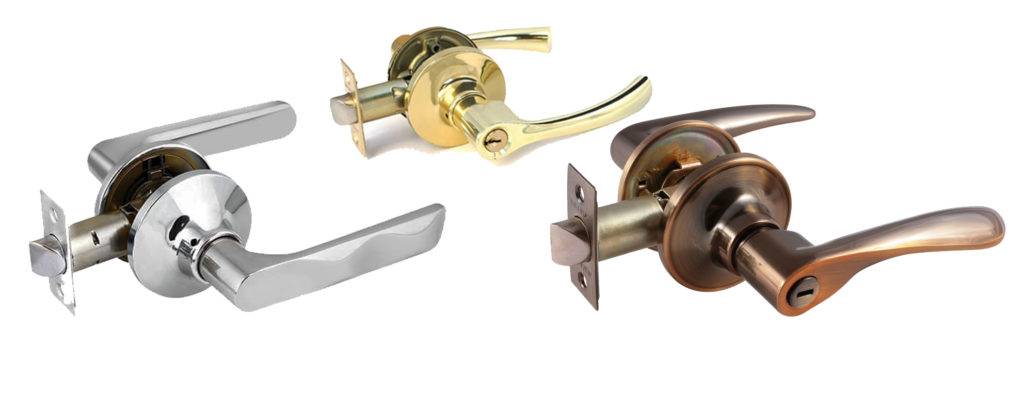

Г-образная (стандартный рычажок)
Замок (ключ) есть или нет

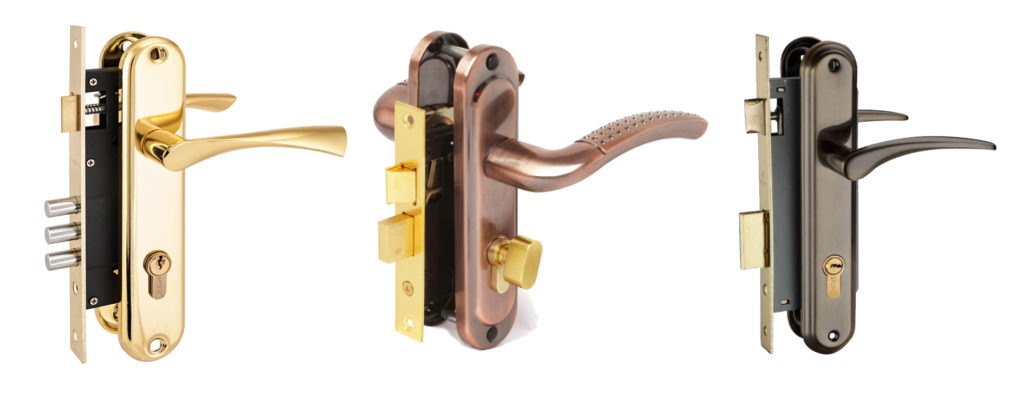

С различными типами запора (простой фиксатор или ключ)
Привычно видеть в межкомнатных дверях простую Г-образную конструкцию с язычком. Ее устанавливают, чтобы только предупредить случайное распахивание дверей (сквозняк). Или для возможности плотно прикрывать ее, если в другом помещении нужна тишина. Но если комната – это кабинет, родительская спальня, бойлерная, ванная комната, туалет или иное помещение, где требуется запереть дверь, то устанавливают замок «под ключ».

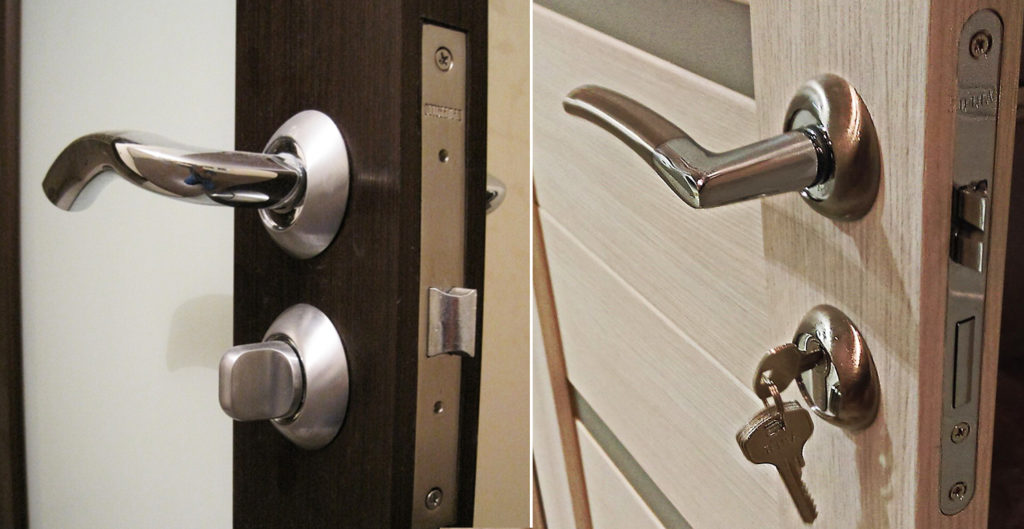

Скважина для ключа может быть двусторонняя, или только с одной стороны, а с другой фиксатор защелки (ручной блокиратор).
Как врезать замок в дверь самостоятельно?
Для начала нужно подготовить необходимые инструменты. Для вырезания посадочного места в дверном полотне можно использовать ручной электрофрезер или дрель со съемными перьевыми сверлами.
На поверхности дверного полотна наносится разметка, определяющая положение замка на высоте 0,8-1,0 м от низа двери. Сначала карандашом отмечается центр торца и границы сверления, которые должны немного заходить за границы замка.
Перьевое сверло для вырезания посадочного места выбирается с диаметром Ø16 мм. Сверло устанавливается в отмеченный центр и просверливает отверстие глубиной около 1 см. Просверливать сразу сквозное отверстие не рекомендуется, лучше делать это постепенно. Далее сверло перемещается вверх на величину, равную радиусу отверстия, и просверливает новое отверстие. Эти действия повторяются до верхней отметки посадочного места, а потом они же повторяются от центра вниз. По мере высверливания глубина отверстий постепенно увеличивается до получения нужной глубины. Для получения более ровной поверхности можно обработать отверстие стамеской, после чего в него устанавливается запорный механизм.
С помощью той же стамески можно подготовить и место для декоративной планки замка. Для этого карандашом обводится контур планки, и по полученному контуру снимается слой древесины дверного полотна толщиной, равной толщине планки. Планка должна монтироваться точно по поверхности полотна, не выступая за его пределы, но и не утопая в нем.

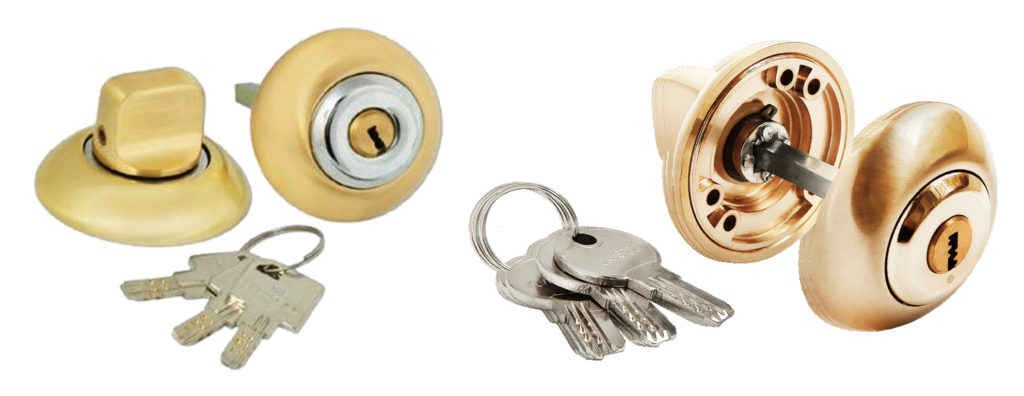

Далее устанавливаются ручка и секрет замка. В некоторых случаях эти два элемента объединены в один. Для этого в намеченных ранее местах просверливаются сквозные отверстия с помощью перьевого сверла Ø25 мм. Одно отверстие делается для ручки, второе – для секрета.
Следующий этап – непосредственная установка замка. Главное при этом четко придерживаться алгоритма установки. Сначала замок помещается в полученное ранее отверстие и фиксируется в нем с помощью двух шурупов. Далее через нижнее отверстие вставляется секрет. Обязательно нужно проверить работу замка, используя ключ. Если замок работает исправно, можно окончательно зафиксировать его длинным болтом, установленным с торца и повторно проверить его работу. При установке в замок может забиться пыль или мелкие деревянные щепки, что приводит к его заеданию. В этом случае нужно прочистить замок.

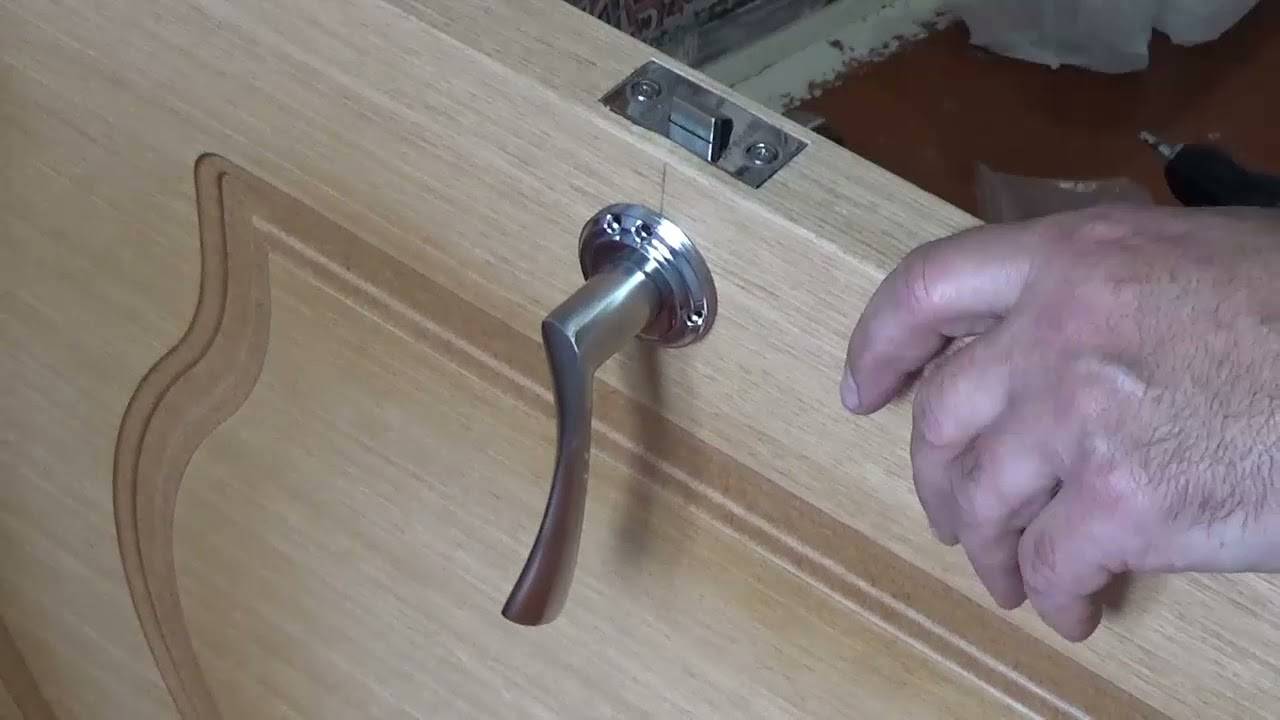

Далее устанавливаются ручки дверей. Квадратный стержень, который должен продаваться вместе с ручками, вставляется в верхнее отверстие. На него монтируются ручки с каждой стороны и плотно прижимаются к двери с помощью саморезов
При монтаже нужно обратить внимание на положение ручек, поскольку каждая из них должна крепится к определенной стороне двери. В нижней части ручек есть отверстия под винтики, которые должны закручиваться шестигранным ключом. На ручки и секрет монтируются декоративные кольца, которые крепятся с помощью резьбы
На ручки и секрет монтируются декоративные кольца, которые крепятся с помощью резьбы.
Монтаж ответной части замка требует особого внимания, поскольку от ее положения зависит исправная работа всего механизма. Обычно она представляет собой планку с отверстием для вхождения защелки или штырей. Для определения места ее расположения дверь с установленным замком закрывают, а положение замка переносится на лутку, путем нанесения карандашом отметок. По отметкам выставляется планка, и обводятся по контуру отверстия в ней. Ответные отверстия в лутке просверливаются перьевым сверлом, диаметр которого не должен превышать ширину планки. После фиксации планки обязательно проверяется исправность замка.
При правильном выполнении всех указаний замок должен открываться легко, без заеданий. Дверь в закрытом состоянии не должна шататься, в противном случае ответную часть замка нужно переставить ближе к дверному полотну.
Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.

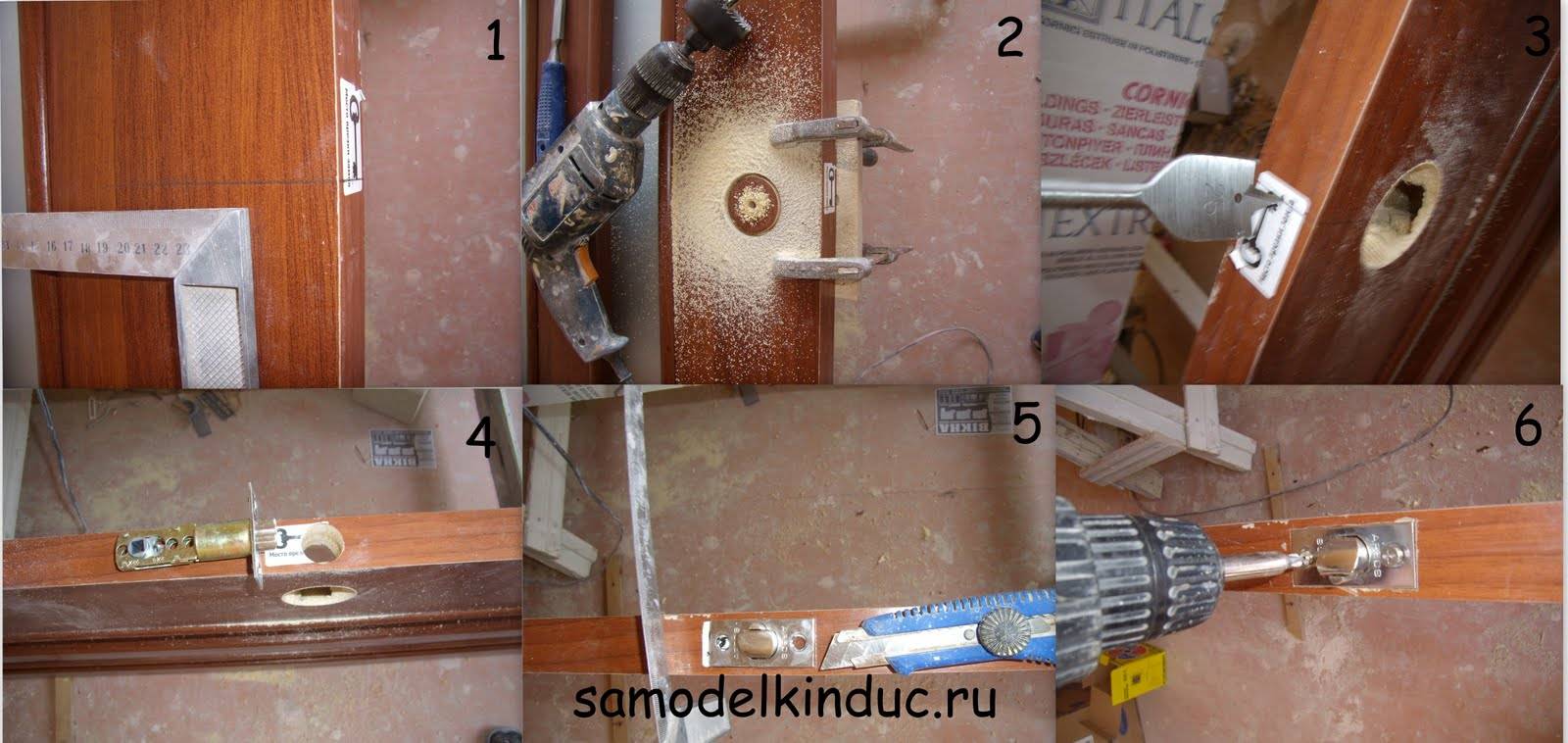

Схема врезки замка поможет вам справиться с задачей быстрее:
Врезка замков в деревянную дверь: технология
Чтобы произвести врезку замков в деревянную дверь, первоначально необходимо сделать определённые отметки мест для сверления отверстий. Первая отметка по высоте. Здесь существует много споров, на каком именно расстоянии от пола должна располагаться ручка замка. И споры эти родились из инструкций к замкам, где каждый производитель указывает различное расстояние. В основном эта цифра или 95 или 100 см. Чтобы определиться я дам вам в этом совет. Высота замка напрямую зависит от роста тех, кто будет им пользоваться! Соответственно, если человек имеет рост ниже среднего, то удобнее ему будет иметь ручку на двери в 95 см, а то и в 90 а если же человек высокий, то, естественно, замок должен находиться не ниже 100см.
Итак, с этим мы разобрались и на примере мы отметим высоту в 95 см.
Отмечается она от нижнего края полотна. Следующая отметка в 6 см будет от торца двери.
Пересечение этих отметок и будет первым местом сверления.

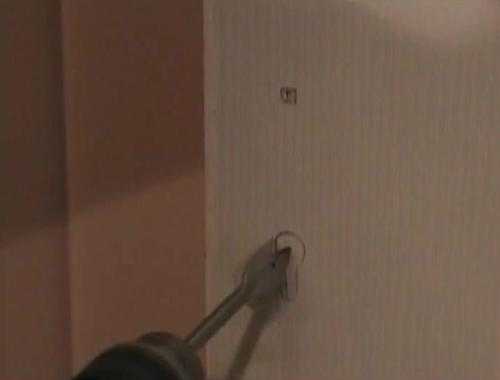

Отверстие мы будем делать кольцевой пилой из набора по врезке замка с использованием дрели или шуруповёрта.
Глубина кольцевой пилы небольшая и потому просверливает она только до середины полотна. Это сделано для того, чтобы не было сквозных сверлений, из-за которых может повредиться облицовка двери. Продолжить работу нужно с противоположной стороны.
Далее делаем такую же отметку в 95 см.
На торце полотна и высверливаем её перьевым сверлом (в простонародье «пером») из того же набора по врезке замка.

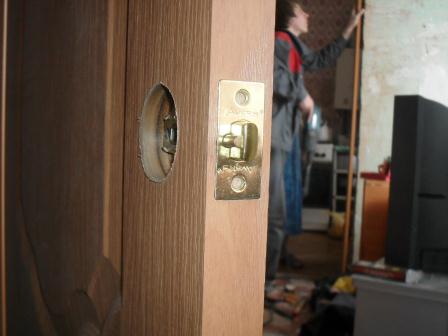

После этого нужно примерить защёлку (фото 8) и, если она свободно входит и не требует дополнительного расширения на 1-2 мм, обвести её острым лезвием ножа
и получившуюся метку углубить так,
чтобы крепёжная часть защёлки была вровень с торцом двери.
Крепится она на 2 шурупа, но перед этим под них необходимо просверлить отверстия на 3 мм для предотвращения трещин в древесине.
После этого скрепляем ручки замка.
Крепятся они, стягиваясь друг с другом посредством 2-х длинных винтов, проходя насквозь одной из частей.

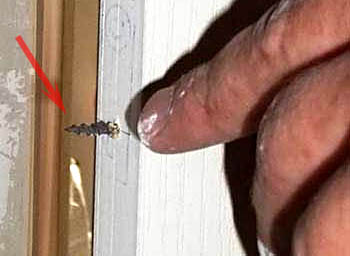

Далее мы переходим к коробке двери. На ней мы должны отметить место для ответной планки. Чтобы это сделать, закрываем дверь и от язычка защёлки даём отметки.

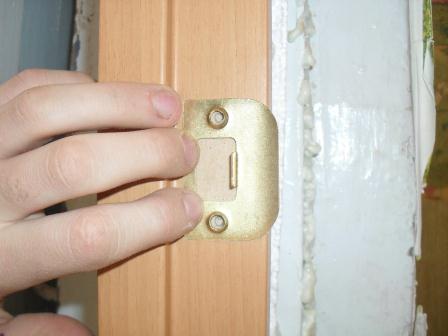

После этого, открываем дверь и, прикладывая ответную планку к предполагаемому месту крепления, обводим так же ножом.

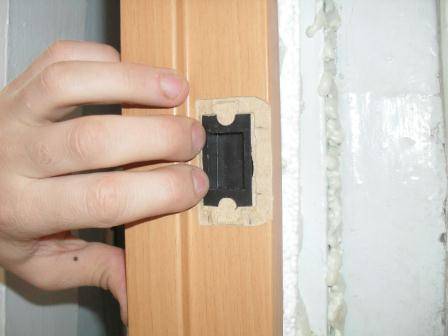

По получившейся отметке вырезаем гнездо глубиной равной толщине ответной планки,
т.е. сидеть она должна вровень со стойкой, так же как была врезана защёлка. После этого отмечаем отверстия для крепления планки
и, приложив декорирующий короб ровно по центру,
даём отметки для его врезки.
Далее высверливаем это место тем же пером, что использовали при врезке защёлки.
Углы дорезаем при помощи стамески.
После проделанной работы нужно вставить короб в вырезанное гнездо
и обвести его по краям.
Для сокращения работы можно уменьшить периметр врезания путём уменьшения его на самом коробе, как это сделал я. Так же можно и вовсе вырезать ушки короба, при этом это никак не повлияет на качество врезки.
По полученным отметкам нужно стамеской углубить короб на его толщину, при этом так же, не забывая и места под крепление шурупов.
Далее нужно вставить короб,
высверлить вышеупомянутым сверлом на 3 мм отверстия
и затянуть шурупами.
Последнее, что нужно сделать — это проверить люфт. Дверь должна плотно закрываться. Если люфт присутствует, его можно отрегулировать при помощи язычка ответной планки, постепенно её отгибая.
И ещё: если замок от производителя плохо смазан, смажьте его во время сборки.
Требуемые инструменты и комплектующие
Врезка замков в полотна из дерева требует применения:
- сверл по дереву;
- комплекта стальных коронок;
- набора стамесок;
- рулетки;
- строительного карандаша;
- отверток — шлицевых и крестовых;
- дрелей;
- шуруповертов;
- молотка.
Очень важную роль играет подбор замка. При этом ориентируются на размер конструкции. Избыточно толстый запор не позволит обеспечить необходимую массу древесины с левой и правой стороны. Если там останется менее 1 см дерева, дверца окажется недостаточно прочной. Хватит пинка, чтобы все полотно треснуло.
Дополнительно требуется контролировать глубину входа замка. Часть полотен снаружи толще, чем в центре. Сложности может представлять и застекленная часть. Если придется готовить место для вставки крупного замка, легко деформировать материал. Что касается крепежных элементов, они должны подбираться сообразно инструкциям от производителей.
Часто обойтись дрелью или угловой шлифовальной машиной не удается. Оптимальным приспособлением при врезке замков в двери из массива дерева или иных деревянных материалов считается ручной фрезер. Хотя «почти готовые» наборы для врезки замков относительно недороги, профессионалы советуют выбирать каждый инструмент по отдельности. Это позволяет окончательно убедиться в его качестве (как при покупке, так и при аренде). Кроме того, такое решение помогает сэкономить.
Это интересно: Как врезать петли в дверь — делимся знаниями
Установка фурнитуры
В принципе осуществить установку данной фурнитуры может практически каждый человек, обладающий минимальным запасом опыта выполнения строительных операций. Нижеописанная технология помогает полностью понять, как врезать замок в дверь с соблюдением всех требований.
Итак, после того, как межкомнатная дверь полностью собрана и установлена в проеме, можно приступать к врезке замка. Выполняется это в такой последовательности.
Во-первых, на межкомнатной двери определяется наиболее подходящее место для установки ручки (обычно данный размер составляет 1 метр от уровня пола). Затем, в необходимом месте замок прикладывается соответствующей стороной к торцу двери и выполняется разметка под установку корпуса (с помощью карандаша).
Далее требуется выбрать паз в корпусе двери, с той целью, чтобы замок мог беспрепятственно расположиться в дверном полотне. Обычно паз выбирается с помощью дрели и долота. Так, большая часть пространства высверливается сверлом с диаметром меньшим ширины паза, а затем чистовая обработка пространства выполняется долотом. При этом глубина паза делается на 3 мм больше корпуса замка, а ширина отверстия выполняется с запасом в 1 мм. Это необходимо для того, чтобы замок монтировался в свободном состоянии, и не происходило его затираний во время работы.
Врезка замка в дверь
Вторым этапом считается подготовка паза для монтажной планки, располагаемой с торцевой части двери. Для этого, замок устанавливается в заранее выбранное пространство и планка соприкасается с торцом двери, после чего плоскость, в которую укладывается планка должна быть удалена при помощи долота. Обязательным условием является такая установка замка, при которой плоскость планки монтируется вровень с торцом двери. При выполнении монтажных операций по установке замка в межкомнатную дверь необходимо быть особо щепетильным, дабы не повредить дорогостоящие дверные конструкции.
Когда замок целиком может быть установлен, в подготовленные пазы, требуется выполнить сверление для размещения личинки запирающего устройства. Для этих целей корпус замка прикладывается к двери, в устанавливаемом месте и размечается место отверстия. При этом необходимо учитывать толщину торцевой планки (ведь она монтируется заподлицо). И с помощью дрели высверливается отверстие необходимого диаметра. Таким же образом изготавливаются отверстия, необходимые для монтажа ручек и переключателя защелки (если они установлены на замке).
После этого размечаются и просверливаются отверстия для установки торцевой и боковых накладок (диаметр отверстий должен быть на 1 мм меньшим диаметра самих шурупов, а глубина отверстий должна быть меньше шурупов на 3 мм) . Используя крепежные изделия (обычно идут в комплекте с замком) монтируется корпус замка, устанавливаются ручки, прикручиваются декоративные накладки и фиксируется торцевая планка.
Врезка замка в межкомнатную дверь: фреза для установки
Наиболее простой способ, позволяющий провести установку запорного механизма, предусматривает применение фрезерного устройства. Фрезер представляет собой вертикальный станок, который имеет небольшие габариты и является довольно простым в обращении. Для того чтобы произвести монтаж замка в межкомнатное полотно с помощью фрезерного устройства, необходимо в первую очередь снять дверь с петель и поставить ее перпендикулярно полу (набок).

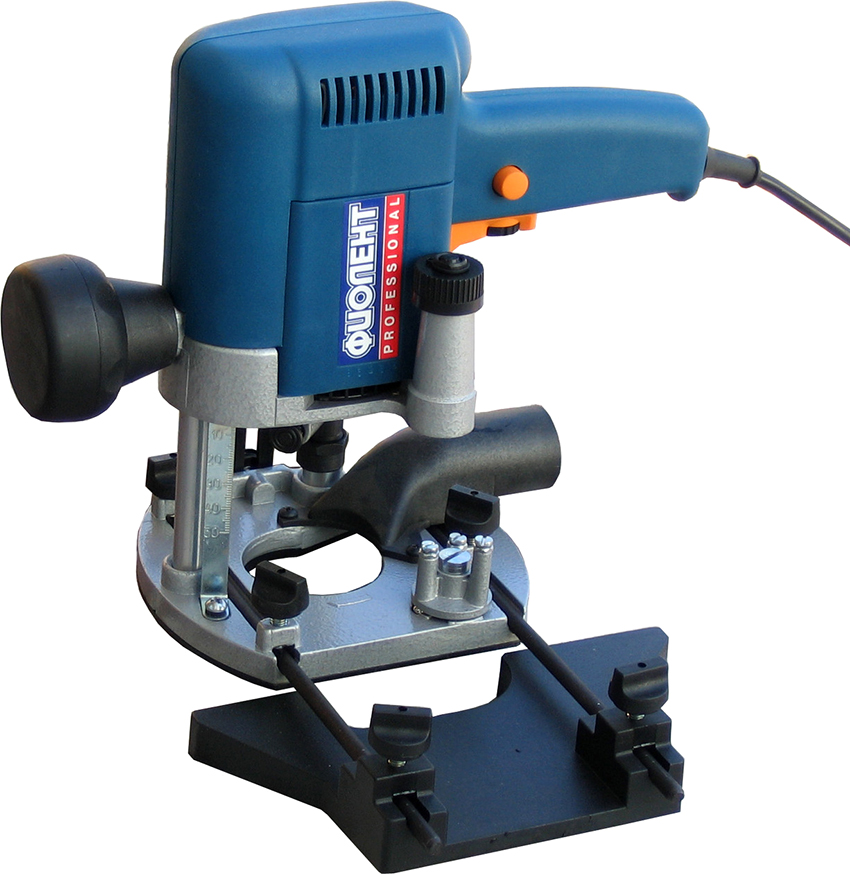

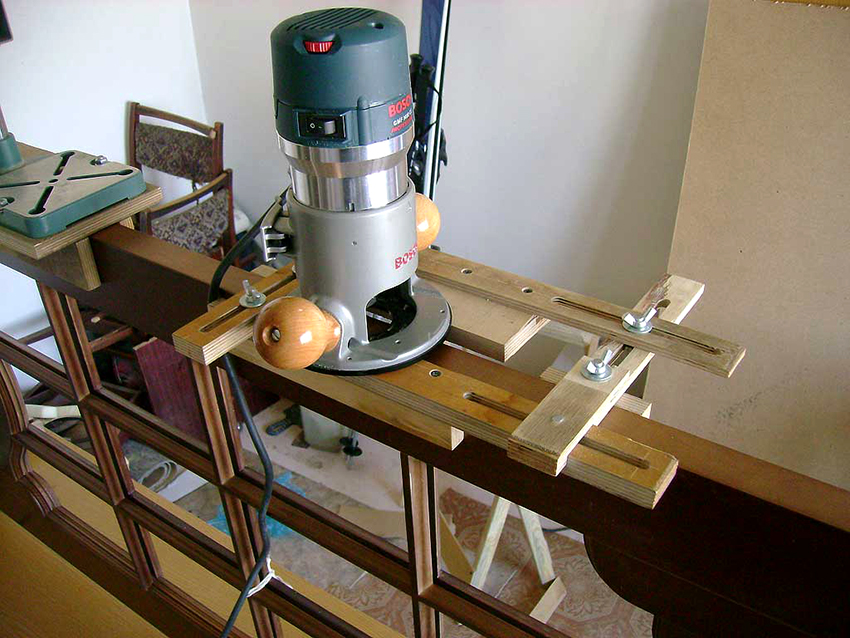

Фрезерный станок прост в работе, с его помощью можно быстро провести установку замка
Далее потребуется выполнить замеры и выставить метки, соответствующие расположению язычка механизма. Следующим этапом установки своими руками замка в межкомнатную дверь является перенос параметров прибора на полотно. Для этого необходимо приставить замок к поверхности двери и обвести его тело карандашом.
Затем на боковой части полотна необходимо вывести ровные линии. После этого с помощью станка нужно выполнить углубление для замка. Следующий шаг предполагает смену насадки на фрезерном станке и выполнение гнезда для замочного корпуса. Точное выполнение данной инструкции помогает грамотно организовать проем для запорного механизма. Чтобы проверить правильность работы, требуется сверить устройство с подготовленным для него местом.
Статья по теме:
Как установить замок в межкомнатную дверь без использования фрезы? Посадочное место для запорного механизма можно подготовить и без использования специального электрооборудования. Для этой работы могут пригодиться и обычные ручные инструменты
Важно запомнить, что подобный способ подходит не во всех случаях. Например, монтаж замка с защелкой невозможен без применения фрезерного оборудования
Чтобы установить замок с помощью фрезера дверь необходимо снять и поставить перпендикулярно

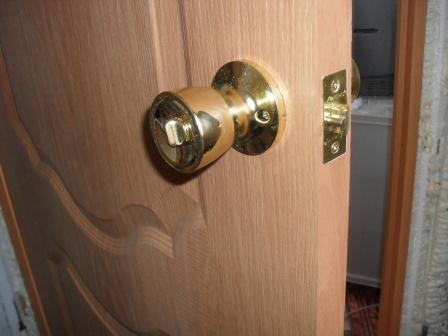

Кнобы
Популярный вариант – замок со скважиной на ручке. Для установки потребуется высверлить круглое отверстие размером 3-5 см в диаметре, поэтому понадобится дрель с коронкой.
При врезке замка-кноба используется специальная круглая насадка
Последовательность действий:
- Просверлите сквозное отверстие в полотне для ручки, а с торца прорежьте под язычок.
- Затем нужно вставить механизм внутрь и обвести контуры железной накладки.
- Снимите слой покрытия и закрепите деталь саморезами.
- Отметьте уровень фалевого язычка в закрытом положении двери.
- На раме сделайте углубление под него и установите заподлицо накладку.
- Вставьте в механизм ось ручки и проверьте работу.
- Если все в порядке, зафиксируйте детали саморезами. Наденьте декоративную накладку и закрепите окончательно ручку с защелкой.
На этом установка замка завершена. Подробнее весь процесс и нюансы монтажа показаны на видео:
Установка ответной части
Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.
О разметке под язык
Разметка языка замка на косяке двери под ответную часть карандашом
Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.

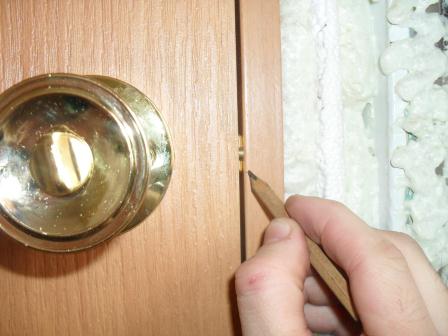

Способ разметки центра ответной части круглого замка межкомнатной двери
В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.
Монтаж проушины и ловителя
Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):

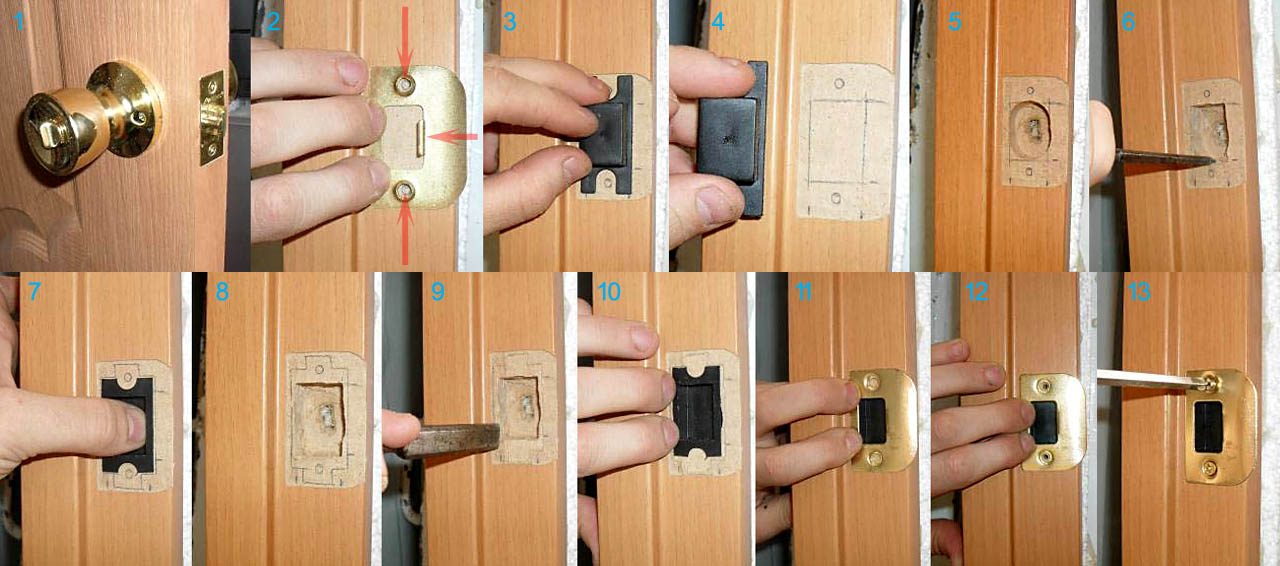

Установка ответной части замка межкомнатной двери
Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк
Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
Что необходимо учесть при выборе ручного фрезера
Факторов, на которые стоит обратить внимание при покупке инструмента, несколько. Одним из основных является предполагаемая интенсивность использования фрезера
Если работы немного, но время от времени возникает необходимость в столярных работах, то лучше приобрести недорогую модель. При этом, очень внимательно стоит отнестись к выбору производителя. Уважающие себя компании, даже малоизвестные, производят фрезеры не только для домашнего пользования. В ассортименте выпускаемой ими продукции обязательно будет присутствовать профессиональное оборудование. Кстати, производителей электроинструмента на сегодня насчитывается достаточно много, но признанного лидера среди них нет. Поэтому дополнительным критерием будет служить стоимость, функциональность и характеристики выбранной модели.
При большом объеме намечаемых работ скупиться не следует. Необходимо помнить о том, что дешевые модели не предназначены для каждодневных нагрузок, даже если к качеству ручного фрезера никаких претензий нет. Такой инструмент быстро исчерпает свой резерв. А для разовой работы будет разумнее попросить фрезер у соседа или взять его напрокат в ближайшем специализированном пункте.
Следующий немаловажный момент – эргономичность инструмента. Будет уместно перед покупкой подержать фрезер в руках, попросить продавца его включить и опробовать на холостой ходу
При этом стоит прислушаться, нет ли посторонних шумов и стуков, насколько тихо фрезер работает, обратить внимание на наличие люфта и проверить имеющуюся электронику
