Разновидности приборов
Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.
Корпус
Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.
Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.
Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.
Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.
Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.
Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.
Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.
Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

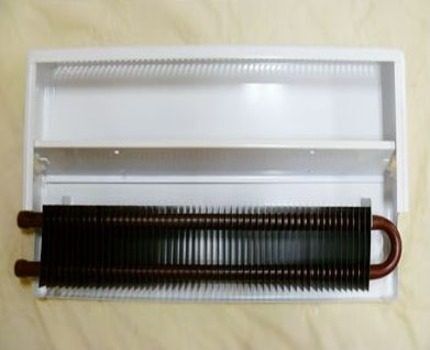

Теплообменник

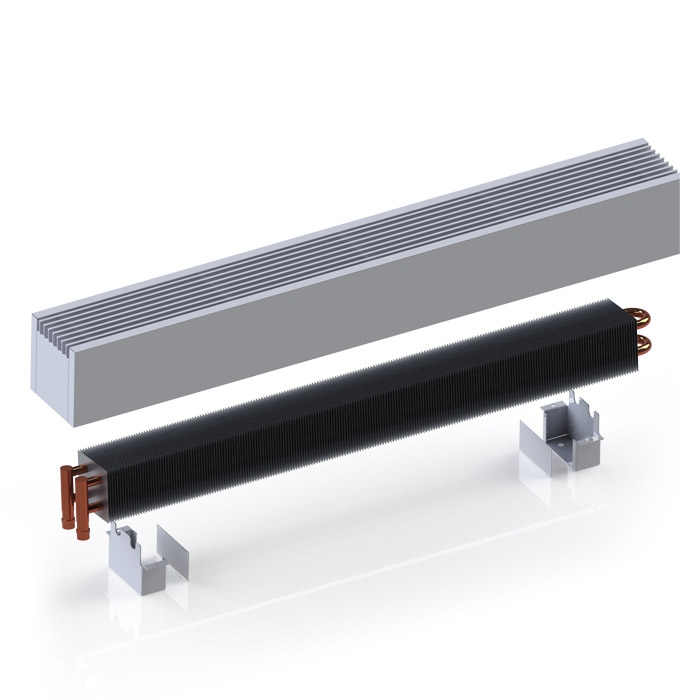

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.
Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.
Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.
Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.
У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.
Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.
В плане монтажа с ними попроще – требуется только подводка кабеля.
Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.
Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным
Решетка
Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.
Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.
Дополнительные опции
Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.
И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.
Особую разновидность конвекторов представляют фанкойлы.
Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.
Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.
Разновидности радиаторов конвекторного типа
Различаются конвекционные батареи следующим образом:
- Настенные. Устанавливаются на стены, напоминают обычные радиаторы отопления. Точка монтажа под подоконником с необходимостью соблюдения установленных нормативов. Приборы могут быть разного размера, мощности, изготавливаются из различных материалов и бывают конвекторы с несколькими теплообменниками. Оборудование оснащается регулировочными клапанами, кранами Маевского, терморегуляторами.
- Напольные. Устройства укладываются в любую точку при условии монтажа трубопровода по полу или в пол. Радиаторы удобны для больших пространств без внутренних перегородок.
- Внутрипольные. Батареи конвекционные подходят для комнат с панорамным остеклением. Монтаж в нишу пола, трубы скрываются в стяжке или под финишной отделкой. По верху конструкции укладывается декоративная решетка без выступа над поверхностью напольного покрытия. Радиаторы могут быть основным или дополнительным источником тепла.
- Плинтусные. Устройства располагаются по периметру помещения, прикрываются декоративными плинтусами вдоль стены или остаются с открытыми корпусами. Теплообменник подключается параллельно или последовательно, все зависит от типа магистрали и удобства пользователей. Труба теплообменника защищается перфорированным корпусом из стали, алюминия. Компактное оборудование помогает поддерживать баланс температуры и влажности.
Есть еще цокольные конвекторы, но это подвид встраиваемых приборов. Разница в монтаже лишь в размещении внутри ниш в стенах, перегородках, предметах меблировки или ступенях. Расположение цокольных конвекторов закладывается в проект еще на стадии строительства. При установке в жилом помещении придется делать капитальный ремонт – проложить трубопровод, вырубить ниши и обустроить ревизионные люки в точках врезки запорной арматуры.
Свойство теплоотдачи
Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:
- Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
- За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
- Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
- Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.
Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.
Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.
Последствиями неправильно подобранного обогревателя являются:
- Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
- Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
- Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».
Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.
Стальные панельные радиаторы: виды и определение мощности
Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.
Стальные панельные радиаторы имеют разные размеры и мощность
Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:
- Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
- Тип 22 — двухпанельный с двумя пластинами оребрения.
- Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
- Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
- Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.
Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.

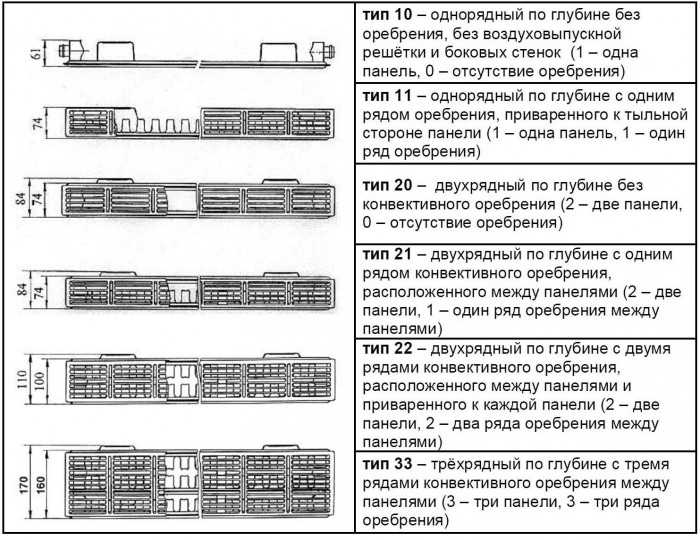

Типы стальных панельных радиаторов
Принцип работы
Термином «конвекция» (от лат. Convektio – перенос) обозначают процессы переноса внутренней энергии вещества потоками или струями. У нагретого воздуха удельный вес меньше, чем у холодного, поэтому при локальном нагреве нижние слои воздуха в зоне обогрева становятся легче и поднимаются к верху, перенося тепловую энергию, тогда как верхние слои воздушных масс по мере остывания тяжелеют и начинают движение вниз. Многократное повторение этого процесса, называемое круговоротом или циркуляцией воздуха, является физическим принципом конвективного теплообмена. На практике конвективный теплообмен реализуется в обогревателе, корпус которого оснащен перфорацией для беспрепятственного поступления холодного воздуха снизу и выхода нагретых воздушных потоков – сверху. Для нагрева холодного воздуха необходим нагревательный элемент, размещаемый в коробчатом корпусе.

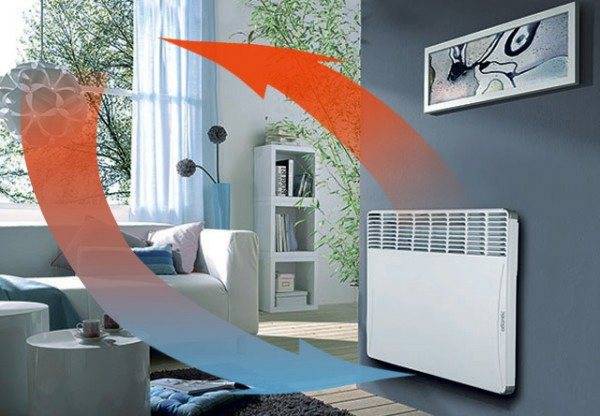

Схема движения воздушных масс при работе конвектора
Процесс конвекторного циркулирования происходит по следующей схеме:
- Нагрев поступающего воздуха в корпусе;
- Разогретая воздушная среда за счет уменьшения параметра плотности устремляется кверху через отверстия в крышке и лицевой панели корпуса;
- В корпусной коробке создается своеобразное воздушное разрежение, которое динамично, через перфорацию нижней части корпуса, заполняется более холодным воздухом из помещения.
Процедура воздухообмена циркулирующими конвективными потоками будет продолжаться до полного температурного равновесия в помещении, то есть до его прогрева до нужной заданной температуры. При отсутствии внешних источников поступления теплого воздуха в окружающую обстановку, процесс проистекает естественным путем и называется естественной конвекцией (естественной циркуляцией). Нередко под нагревательной частью обогревателя помещают вентилятор, активизирующий воздухообмен. В этом случае речь идет о принудительной конвекции (циркуляции), способствующей ускорению прогрева помещения.
Обзор популярных моделей
На рынке представлено внушительное количество моделей всех видов конвекторов от различных производителей. Причем в этой сфере активно ведут свою деятельность отечественные компании. Например, в нише недорогого обогревательного оборудования они являются традиционными лидерами.
Так, если покупателю нужны надежные, доступные настенные приборы, то следует купить проверенные временем и большим количеством пользователей изделия КСК-20, которые выпускает известный Тольяттинский завод. Он уже десятилетия делает востребованные и недорогие агрегаты для отопления.
Конвектор КСК-20 является эффективным, надежным и недорогим прибором отопления
Указанные конвекторы могут покрыть потребности всех категорий пользователей, так как они бывают различной мощности, размеров, конфигурации. К примеру, длина приборов находится в пределах 60-160 см, а вес начинается от незначительных 8 кг, что позволяет размещать приборы на любых стенах, перегородках без риска их повреждений.
Мощность такого отопительного оборудования бывает в пределах 0,4-2 кВт, что позволяет обогреть как небольшую жилую комнату, так и крупное производственное, торговое помещение. Для изготовления используется качественная сталь, что обеспечивает прибору срок эксплуатации не меньше 25 лет.
Такие конвекторы можно использовать в любых системах отопления, ведь они способны выдерживать температуру воздействия до 150 °C, а рабочее давление до 10 атмосфер. Защищает прибор от мелких повреждений и придает ему современный, приятный глазу, внешний вид качественная порошковая краска, которой покрываются все изделия.
Единственным мелким недостатком КСК-20 считается отсутствие в комплекте кронштейнов, использующихся для крепления его к стене, другой вертикальной поверхности
Некоторые покупатели обращают внимание на бедность цветовой палитры — отопительное оборудование, чаще всего, можно купить только в традиционных белом или сером цвете, поэтому оно не всегда идеально вписывается в интерьер
Если нужен прибор покрасивее, то следует обратиться на линейку продуктов другого отечественного производителя — Techno. Так, на его московском заводе для декорирования применяют различные цвета и украшают изделия различными конструктивными элементами. Например, у покупателей пользуется спросом модель Vita Bench KBZ.
Ее главная особенность — исполнение. Напольный прибор представляет собой лавочку, причем деревянные элементы могут изготавливаться даже из популярных и ценных пород дерева, что делает его украшением.
При этом Vita Bench является долговечным и эффективным конвектором, который производитель оснащает термостатическим клапаном. Но недостатком представленной модели является цена — она существенно выше, аналогичных по мощности, КСК-20.
Ковекторы могут обладать декоративными качествами и служить украшением в гостиницах, офисах, жилье
В последние годы стал известен еще один российский изготовитель конвекторов — Varmann. Причина: его продукция отличается функциональностью, практичностью, высокими декоративными качествами.
Так, его линейка встроенных приборов Qterm HK оборудуется воздушными каналами и тангенциальными вентиляторами, которые позволяют отбирать воздух только с нужной стороны. Эта функция существенно повышает эффективность, экономичность.
Обороты вентилятора регулирует микропроцессор, а при необходимости конвектор можно подключить к системе «умный дом» или использовать пульт управления. Причина этому проста — тепловая мощь зависит от производительности вентилятора
Качественные материалы, использованные при изготовлении, дают возможность выдерживать внушительное давление в период опрессовки, доходящее до 16 атмосфер, и стабильно работать с теплоносителем, разогретым до 90 °C.
С ориентирами выбора обогревателя конвекторного типа ознакомит следующая статья, посвященная этому интересному вопросу.
Выбор водяного конвектора
Для выбора водяного конвектора необходимо определиться с местом установки и типом конструкции, после чего можно приступать к тепловому расчету и подбору параметров
При выборе модели важно учитывать следующие характеристики
Тепловая мощность конвектора – параметр, показывающий, какую площадь способен обогреть прибор. На 1 м2 площади квартиры или дома со стандартной высотой потолков необходимо 100 Вт тепловой мощности. Теплопотери через окна выше, чем через стены, поэтому на каждое окно необходимо добавить еще 200 Вт.
Пример расчета: для комнаты площадью 20 м2 с двумя окнами необходимо 20·100+2·200=2400 Вт, или 2,4 кВт. Это значение лучше равномерно распределить на несколько конвекторов, подключив их параллельно или последовательно. В этом случае температура в помещении будет более стабильной и равномерной.
Что необходимо знать о конвекторах отопления
Габаритные размеры – еще одна важная характеристика. От нее зависит возможность установки конвектора в выбранном месте
При этом важно учитывать не только размеры самого прибора, но и необходимые расстояния до пола, стен и других конструкций (указаны в паспорте на конкретную модель конвектора). Для навесных конвекторов расстояние от пола должно составлять не менее 80 мм, до подоконника – 100 мм. Влагозащита – параметр, важный при выборе конвекторов для установки в ванной комнате, бассейне, моечном отделении сауны или оранжерее
Конвекторы могут быть предназначены для сухих помещений со среднегодовой влажностью до 85% или для влажных помещений – с влажностью выше 85%. Во втором случае используются стойкие к коррозии материалы и покрытия, а в случае внутрипольных конвекторов – дренажные системы
Влагозащита – параметр, важный при выборе конвекторов для установки в ванной комнате, бассейне, моечном отделении сауны или оранжерее. Конвекторы могут быть предназначены для сухих помещений со среднегодовой влажностью до 85% или для влажных помещений – с влажностью выше 85%. Во втором случае используются стойкие к коррозии материалы и покрытия, а в случае внутрипольных конвекторов – дренажные системы.
Тип циркуляции (естественная (маркировка КВЕ) или принудительная (КВП)) важен для создания необходимого микроклимата. Конвекторы с вентилятором способны создать эффективную тепловую завесу у дверей и окон, вместе с тем они активно поднимают пыль и вызывают сквозняки. Уровень шума у конвекторов с принудительной циркуляцией также выше. Вентилятор в конвекторах работает от 12 В постоянного тока, для чего нужно предусмотреть блок питания.

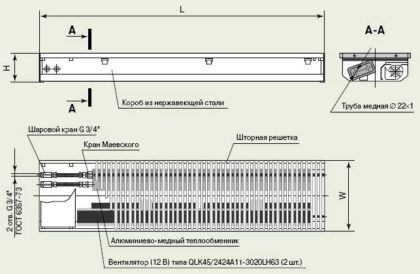

Внутрипольный конвектор с тангенциальным вентилятором
Рабочее давление – характеристика, которую необходимо уточнить при установке водяных конвекторов, в системах централизованного отопления по СНиП 2.04.05-91 находится в пределах 8-9,5 бар, в автономных системах оно обычно не превышает 3 бар. Большинство моделей водяных конвекторов рассчитано на рабочее давление 1 МПа и опрессовочное 1,6-2,0 МПа, что равно 10 и 16-20 бар соответственно. При соблюдении этого условия конвекторы можно устанавливать в автономное отопление в многоквартирном доме без ограничений.
Внутренний объем теплообменника – параметр, наиболее важный для систем автономного отопления при расчете объема теплоносителя. В среднем, он составляет 0,7-2 л и зависит от количества труб и длины прибора.

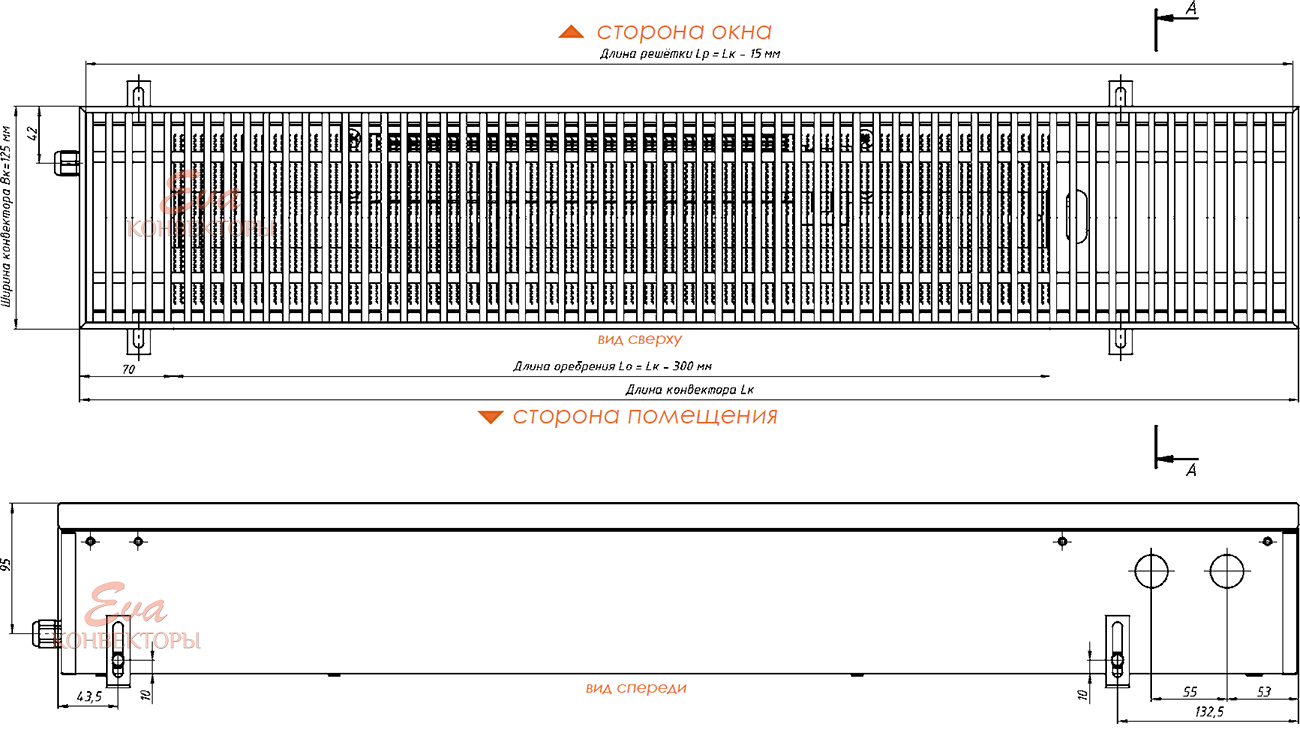

Схема конвектора
Предельная температура для водяных конвекторов обычно составляет +120-130 градусов Цельсия, что намного превышает допустимую температуру в системах отопления. При этом для безопасности использования максимальная температура корпуса прибора не должна превышать +60 градусов по паспорту.
Масса конвектора важна при монтаже настенных моделей на стены и перегородки из гипсокартона или другого материала с невысокой прочностью. С учетом теплоносителя, масса водяных конвекторов обычно не превышает 14-24 кг.
Степень автоматизации – характеристика, учитывающая возможность точного регулирования температуры. Регулирование осуществляется посредством термостата и клапана, с их помощью в теплообменник подается количество теплоносителя, необходимое для поддержания заданного микроклимата.
Терморегулятор
7 Возможность применения для охлаждения помещения
Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.
Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.
Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.
И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.
Виды водяных конвекторов
Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:
- напольные модели – они монтируются на полах;
- настенные модели – самая популярная и распространенная разновидность;
- плинтусные модели – новшество на современном отопительном рынке;
- внутрипольные – приборы для скрытой установки в полах;
- цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.
Рассмотрим все виды более подробно.

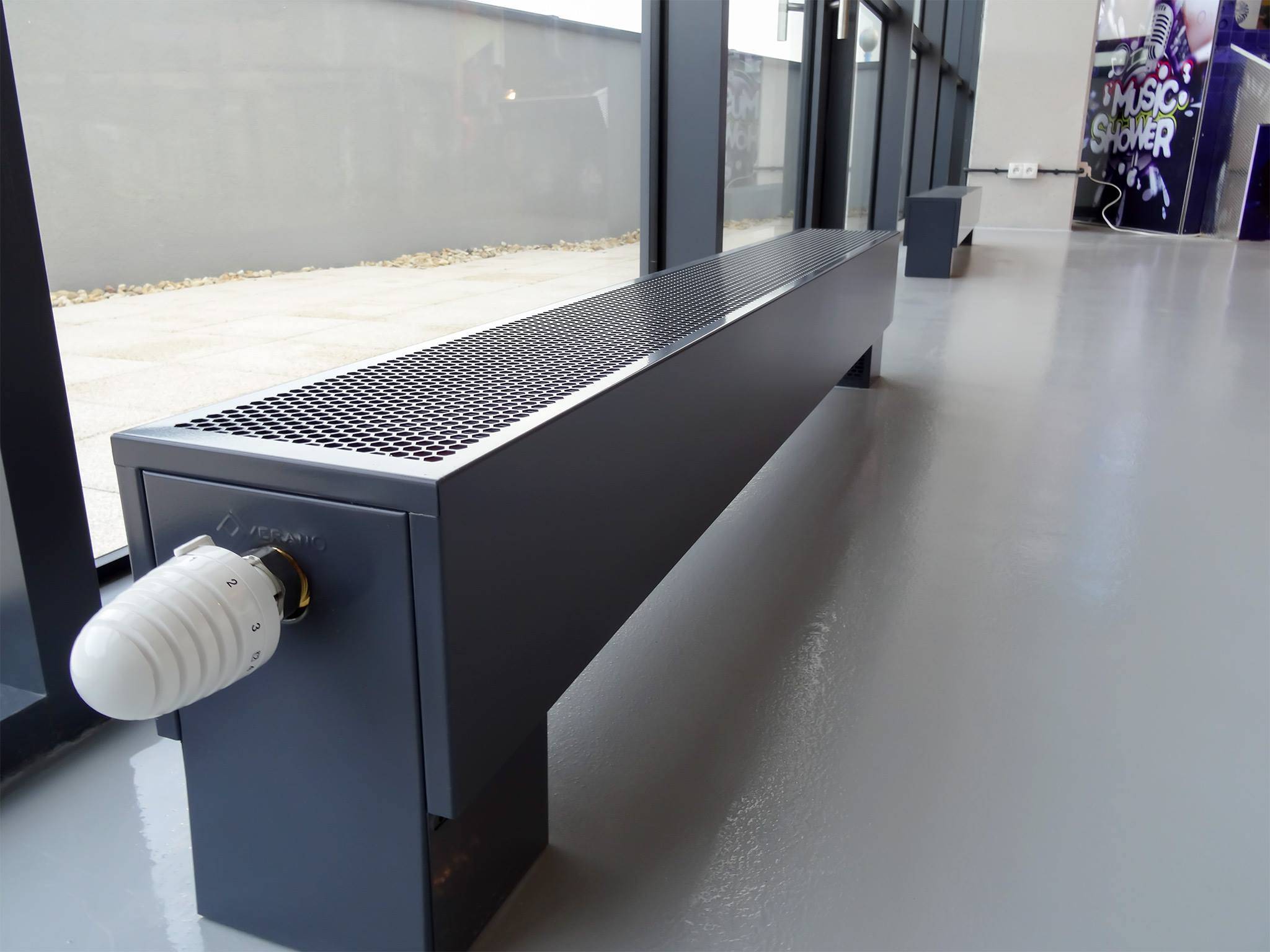

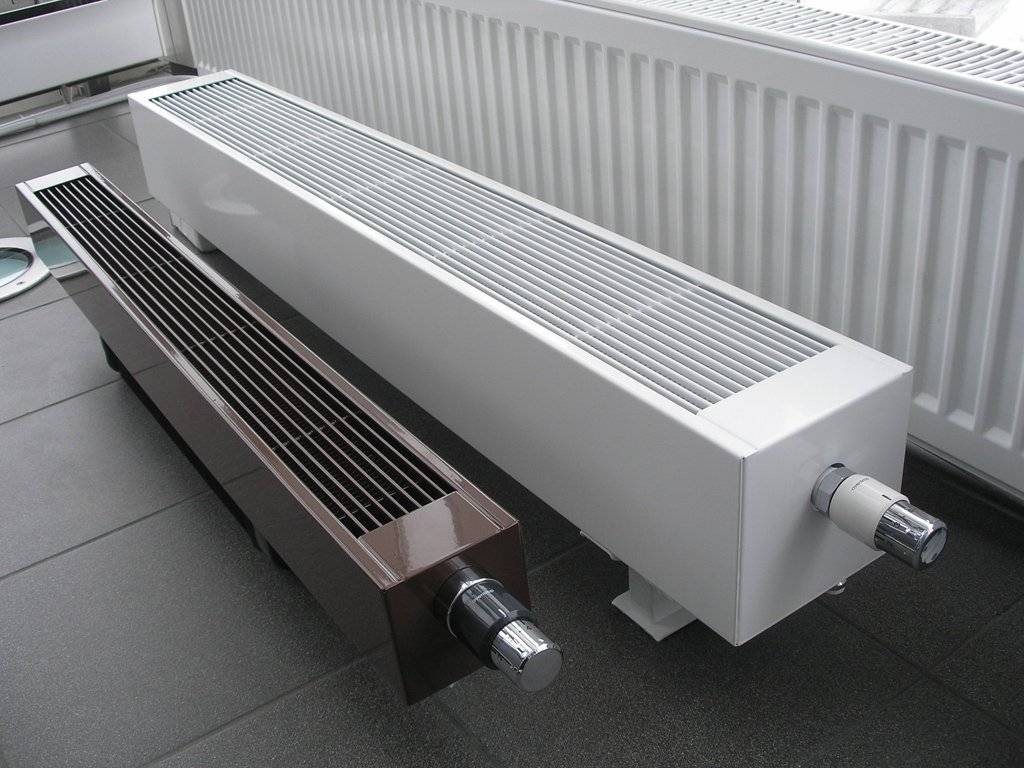

Напольные конвекторы
Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.
Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.
Настенные конвекторы
Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.
Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.
Плинтусные конвекторы
Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:
- равномерный прогрев воздуха по всей высоте помещения;
- предельно компактные размеры;
- высокая эффективность обогрева.
Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.
Внутрипольные конвекторы
Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.
Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.
Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.
Цокольные конвекторы
Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.
Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.
Дополнительные параметры
Нормативные предписания СНиПа составлены для условий средней климатической зоны.
Параметры микроклимата в помещениях установленные СНиП
Чтобы произвести расчет в областях с более холодными зимними температурами, нужно скорректировать показатели при помощи коэффициэнтов:
При расчете тепловых потерь, нужно брать во внимание и количество стен, которые выходят наружу. Чем их больше, тем выше будут показатели теплопотерь помещения
К примеру, если в комнате одна наружная стена – применяем коэффициент 1,1. Если мы имеем две или три наружные стены, то коэффициент будет 1,2 и 1,3 соответственно.
Насколько сильно должна греть батарея
Рассмотрим пример. Допустим, в зимний период в регионе держится средняя температура -25° C, а в помещении расположены две наружных стены. Из расчетов мы получим: 1378 Вт*1,3*1,2=2149,68 Вт. Итоговый результат округляем до 2150 Вт. Дополнительно необходимо учитывать, какие помещения расположены на нижнем и верхнем этаже, из чего сделана кровля, каким материалом утеплялись стены.
Конструкция и принцип работы
Водяной конвектор отопления представлен в виде трубы оснащенной различным количеством ребер. Примечательно, что сама труба изготовлена из меди, а ребра – из алюминия.
По своей сути конвекторы водяного отопления очень сходны с традиционными батареями, в которых также в качестве теплоносителя выступает вода. Правда, отличий гораздо больше – радиаторная батарея поднимает температуру благодаря излучению тепла радиаторного корпуса, в то время как конвектор использует для этого потоки теплого воздуха.
Медная труба и алюминиевые пластинки водяного конвектора нагреваются жидкостью, благодаря чему достигается повышение температуры в помещении. Нагретый воздух поступает через специальные отверстия, которые располагаются в верхней части конвектора. Беспрерывность процесса нагрева воздуха обеспечивается наличием отверстий и в нижней части конвектора, именно через них подается холодный воздух.
Схема работы конвектора отопления водяного
Так же существуют модели конвекторов, оснащенных специальными вентиляторами, обеспечивающими принудительное распространение воздуха, что позволяет равномерно распределить его по всему объему помещения. Благодаря наличию термостата каждый может регулировать и поддерживать температуру в помещении в выбранном диапазоне.
Теплообменник является одним из наиболее важных элементов водяного конвектора отопления, от которого зависит площадь теплообмена. Конструктивная особенность состоит в том, что в теплообменнике нет отверстий между трубой и пластинами, так как при наличии даже самого минимального зазора эффективность теплоотдачи снизилась бы в несколько раз.
У водяных конвекторов есть уникальное свойство – можно одновременно устанавливать несколько теплообменников, что дает возможность значительно увеличить мощность оборудования, тем самым обеспечив увеличение отапливаемой площади.
Большинство современных моделей водяных конвекторов оснащается дополнительными устройствами, обеспечивающими многофункциональность устройства и облегчающих регулировку микроклимата в помещении. К таким устройствам относятся термостаты или теплорегуляторы, позволяющие поддерживать температуру в доме на заданном уровне.
Такая функция является не только удобной, но и жизненно необходимой в случае длительного отсутствия хозяев. При критически низких температурах снаружи нет необходимости переживать о состоянии коммуникаций, так как терморегулятор не позволит опуститься температуре в помещении ниже установленного вами уровня.
Для изготовления прямоугольного корпуса конвектора отопления используется нержавеющая сталь. Верхняя часть оборудования может быть цельной или съемной, в зависимости от модели, она накрывается решеткой.
Водяные радиаторы-конвекторы оборудованы торцевыми или боковыми вводами с внутренней резьбой, предназначенной для подключения к отопительному трубопроводу. Наиболее современные модели конвекторов имеют специальный кран-клапан, который дает возможность спустить образовавшуюся «воздушную подушку», что дает возможность активизировать нагрев агрегата.
