Кладка кирпичных стен

Облицовка и декорирование фасада кирпичом

Для украшения фасада современный рынок предлагает множество специальных типов декоративного камня. Лицевая кладка кирпича, обладающего улучшенными характеристиками, способна длительное время противостоять негативным атмосферным явлениям и механическим нагрузкам.

Фасадный – имеющий одну сторону, имитирующую текстуру натурального камня.

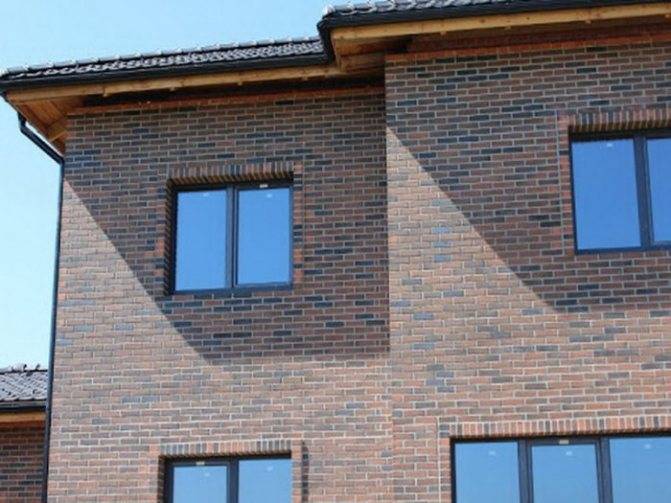

Декоративный фасадный кирпич

Клинкерный – окрашенный в различные цвета и оттенки, тоже имитирующий текстуры разных строительных материалов.

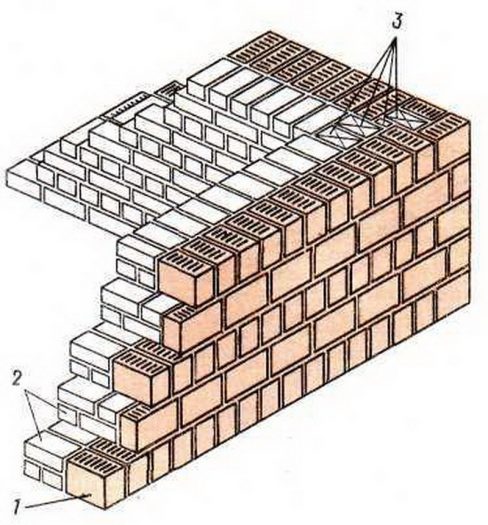

Кирпичная кладка лицевая

Фасонный – обладающий формой различных конфигураций и позволяющий создавать на фасаде объемные композиции.

Применение фасонного кирпича

Использование в строительстве дома специального декоративного кирпича позволяет отказаться от устройства дополнительной отделки. Укрепленная и улучшенная лицевая кладка кирпича не только украсит здание, но и надежно защитит стены от дождя, снега, сезонных перепадов и прочее.

Кстати, если дом снаружи отделывается кирпичом, то надо знать, что наиболее выигрышно и эффектно будут смотреться не все стены, а именно некоторые части фасада, контрастно выделенные декором. На фото ниже показано, какие элементы рекомендуется декорировать облицовочным кирпичом для достижения максимального результата.

Декоративная облицовка здания

Теперь давайте поговорим о том, как выбрать лучший тип кладки кирпича.

Укладка кирпича с перевязкой швов

Для того, чтобы превратить стену из кирпича в единую монолитную конструкцию и не допустить сдвига или выпадения отдельных камней под действием нагрузки, применяют перевязку швов. Суть ее заключается в том, что кирпич следующего ряда минимум на четверть своей длины перекрывает шов нижележащего.

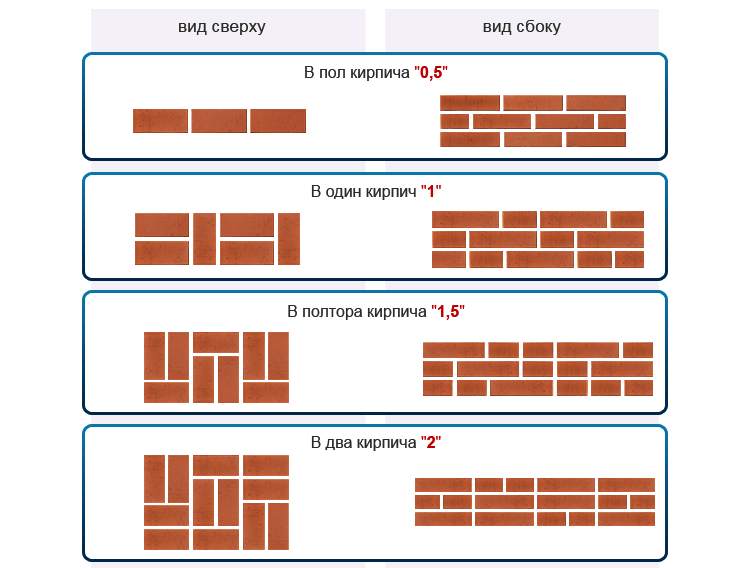

Кирпичная кладка виды

Существует множество способов красиво и надежно перевязать швы кладки, но используются они далеко не все. Некоторые из-за сложности, другие из-за особенностей конструкций.

В основном, особо эффектные применяются в процессе облицовки здания кирпичом контрастных расцветок, чтобы выделить красоту рисунка, придать фасаду эстетический и оригинальный вид.

В строительстве же основных стен самыми распространенными являются всего три вида кладки:

Перевязка кирпича

• Цепная (однорядная) – получается чередованием ложковых и тычковых рядов.
• Трехрядная – через три ложковых ряда укладывается один тычковый.
• Многорядная – на один тычковый ряд кладутся от 4 до 7 ложковых.

Самой простой и прочной считается цепная кладка, но интересней и аккуратней смотрятся трех- и многоуровневые перевязки.

Процесс перевязки рядов кладки

Любые виды перевязки кирпичной кладки всегда начинают с тычкового ряда, вторым рядом кладут ложок, дальше – по схеме.

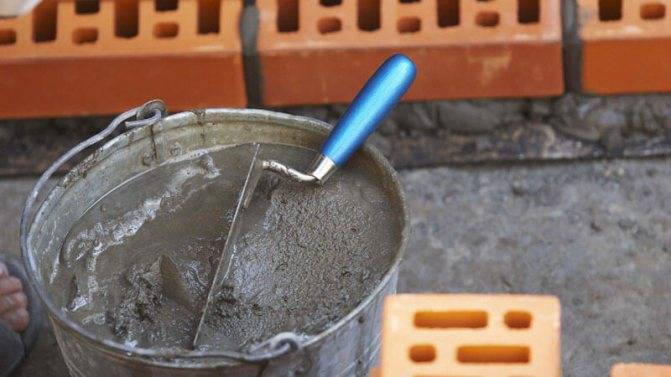

Раствор для кладки

Кладочный раствор составляется из цемента марки М400, чистого песка и воды

Кладочный раствор составляется из цемента марки М400, чистого песка и воды. Пропорции замеса 1:4 или 1:5, если берется марка М500. Порядок замеса не меняется вне зависимости от использования ручного или машинного труда: в просеянный песок всыпается цемент, промешивается, а только потом доливается вода. Количество не более 0,6 частей, все зависит от пластичности состава. С более мягкой смесью проще работать, она заполняет пустоты, однако повышается расход, поэтому практичнее работать с более жесткой смесью, она же показана для строительства стен из пустотелых кирпичей.

Виды кладок и их назначение

Существуют следующие виды кладки, которые используют при строительстве домов:

• кирпичная
• кладка из керамических камней
• кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней
• кладка из природных камней правильной формы (пиленых или тесаных)
• бутовая кладка из природных неотесанных камней, имеющих неправильную форму
• смешанная кладка (бутовая, облицованная кирпичом; из бетонных камней, облицованных кирпичом,и кирпича, облицованного тесаным камнем)
• бутобетонная кладка
• облегченная кладка из кирпича и других материалов

Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные растворы, в которых глина служит пластифицирующей добавкой.

• Кладка из керамического кирпича пластического прессования обладает отличной влаго- и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений.
• Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности, эти кладки позволяют сократить толщину наружных стен на 20-25% по сравнению с толщиной стен, выложенных из полнотелого кирпича.
• Кладка из бетонных камней, изготовленных на тяжелом бетоне, применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.
• Кладка из пустотелых и легкобетонных камней используется при возведении наружных и внутренних стен здания. Этот материал обладает хорошими теплоизолирующими показателями, но при этом пустотелые и легкобетонные камни влагоемки, вследствие чего обладают недостаточной морозостойкостью. Учитывая это качество, фасады наружных стен, выложенные из этих камней, штукатурят.
• Кладка из силикатных камней и кирпича обладает большей прочностью и сроком службы, чем кладка из пустотелых и легкобетонных камней. Однако она более теплопроводна. Из силикатных камней и кирпича возводят как внутренние, так и наружные стены.
• Низкомарочные легкобетонные и пустотелые бетонные камни применяют исключительно для возведения конструкций, расположенных внутри здания, с нормальным тепловлажностным режимом. Кладка, выполненная из этого материала, обладает большей теплопроводностью, плотностью, однако более прочна и долговечна, чем кладка из легкобетонных камней. Поэтому ее широко применяют для возведения не только внутренних стен, но и наружных.
• Кладку из крупных бетонных, силикатных или кирпичных блоков, так же как из штучных материалов, используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича — в основном для кладки наружных стен зданий.
• Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т.д.) служат для кладки наружных и внутренних стен зданий. Из пористых горныхпород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.

Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в не жилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, облицовки опор мостов, набережных.
Бутовая и бутобетонная кладки требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов. Облицованная кирпичом, бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.
Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.
Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.

Дельные советы от специалистов

1. После каждых пяти-шести рядов укладывается арматурная сетка.
2. Кирпичи следует перевязывать, то есть исключить совпадение швов соседних рядов.
3. Перед укладкой каждый кирпич погружается в воду для лучшего приставания раствора.
4. Если занимаетесь кладкой впервые, то начинайте с примитивных построек (ступенек, столбиков и т. д.). После такого тренировочного этапа будет проще выкладывать более сложные конструкции – летнюю кухню, к примеру, или мангал из кирпича.
5. После подготовки инструментов и расходных материалов желательно провести так называемую сухую кладку (без использования раствора) с целью выявления возможных огрехов. Если все нормально, то можно начинать кладку на раствор.
6. Для первого опыта больше всего подойдет лицевой кирпич (у него гладкая сторона) либо кирпич-шоколадка (с отличными декоративными свойствами), размеры которого несколько меньше обычного. И напротив, можно использовать грубый кирпич, который внешне напоминает натуральный камень.
7. До того как приступить непосредственно к кладке, нужно составить детальный план, в котором будут прорисованы все ряды кирпича. Это позволит избежать ненужных затрат, т. к. кирпич – весьма дорогостоящий материал. Размеры кирпича следующие: 6,5х12х25 см. При расчетах следует «накинуть» еще около 10% поверх необходимого количества, поскольку бой неизбежен (особенно если кладка выполняется впервые).

И запомните главное – не нужно торопиться. Вначале положите кирпич насухую, о чем мы уже говорили, после чего нанесите раствор и приступите к кладке, постукивая каждое изделие торцом кельмы, чтобы оно приняло нужное положение. Раствор, который выступает наружу, нужно снимать кельмой и бросать обратно в ведро.

Кладка кирпича

Спешить при работе с раствором не стоит, ведь это не «Момент», который схватывается за несколько секунд. У вас будет достаточно времени, чтобы поэкспериментировать с укладкой, снять и положить раствор, повернуть кирпичи в ту или иную сторону – словом, сделать так, чтобы получилось идеально. После приобретения соответствующих навыков вы сможете с первого раза набрать на кельму нужное количество раствора и сразу установить кирпич на требуемое место. Так процедура кладки будет выполняться существенно быстрее.

Наименованиее	Средняя плотность, кг/м3	Пористость, %	Марка морозостойкости	Марка прочности	Цвет
Кирпич полнотелый	1600-1900	9	15-50	75-300	красный
Кирпич пусотелый	1000-1450	6-8	15-50	75-300	от светло-коричневого до темно-красного
Кирпич пустотелый “сверхэффективный”	1100-1150	6-10	15-50	50-150	оттенки красного
Кирпич облицовочный	1300-1450	6-14	27-75	75-250	от белого до коричневого
Кирпич облицовочный глазурованный или ангобированный	1300-1450	6-14	27-75	75-250	любой

Параметры кирпича	Гиперпрессованный кирпич	Клинкерный кирпич	Силикатный кирпич	Керамический кирпич
Предел прочности при сжатии, кг/см²	150-300	300-500	75-200	100-175
Морозостойкость, цикл	75-150	50-100	35-50	15-50
Влагопоглощение, %	6-8	Менее 6	6-12	6-8
Теплопроводность, Вт/м° С	0,7-0,8	0,7	0,3-0,7	0,3-0,5
Вес при размере 250х120х65., кг.	4	3-4	3,8	3,5

Кирпич строительный

И в качестве заключения – тематический видеоматериал.

Инструменты для кирпичной кладки стен

Для качественной укладки кирпича в стену, пользуются следующими инструментами:

• Кельма или мастерок – для захватывания и нанесения раствора на стену и кирпич. Ею же заполняют швы и убирают остатки раствора со стены;
• Кирка или печной молоток – для раскалывания частей кирпича в случае необходимости положить половинку или треть блока;
• Водяной уровень – для контроля равномерного расположения кирпичей;
• Отвес – важный прибор для постоянного контроля равномерно вертикальной стены;
• Шнур причалка – определяет высоту всего ряда;
• Уголок – для формирования углов и других сложных конструкций в кладке;
• Линейка или правило для подравнивания очередного ряда.

Сюда же входит защитная спецодежда, закрывающая тело, для исключения травматизма, нескользящая обувь, очки, для защиты глаз во время раскалывания кусков и верховые рукавицы.

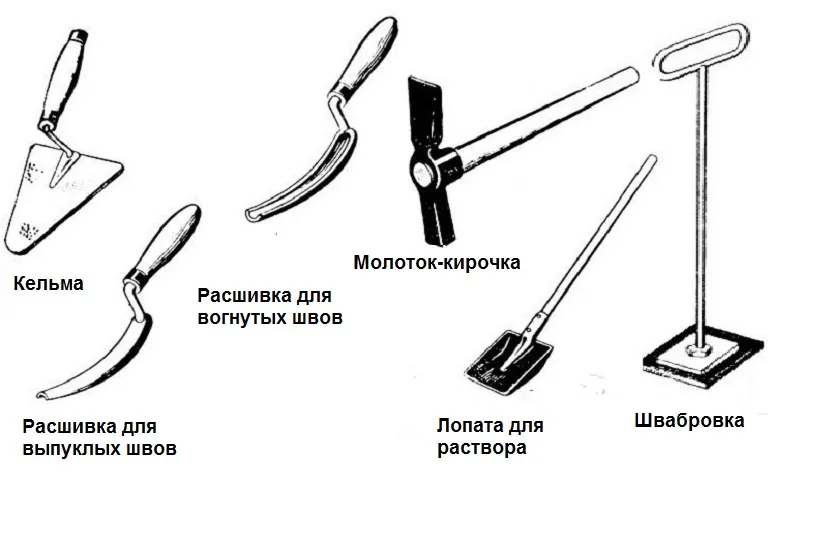

Инструменты каменщикаИсточник netangels.ru

Преимущества строительства из кирпича, виды кирпича

Строительные конструкции из кирпича отличаются:

• устойчивостью к открытому огню;
• химической стойкостью;
• сейсмоустойчивостью;
• высокими теплоизоляционными характеристиками;
• продолжительным сроком службы;
• эстетической привлекательностью.

Это все – положительные качества, к отрицательным относится ограничение этажности возводимых зданий из-за сравнительно небольшой прочности на сжатие и значительного удельного веса. Чаще всего используется одинарный кирпич, размеры которого 250×120×65 мм: он удобно ложится в руку. Однако, встречаются и другие варианты:

• полуторный — 250×120×88 мм;
• двойной (или керамический камень) — 250×120×138 мм.

Стоимость кладки стен из кирпича такого размера уменьшается за счет экономии раствора и времени: быстрее происходят погрузочно-разгрузочные работы и возведение стен. Кроме того, кирпич бывает полнотелым и пустотелым (обладает лучшими теплоизоляционными качествами). Различают также рядовые (используют для кладки внутренних стен и простенков) и лицевые кирпичи (для наружной поверхности зданий).

Многорядная перевязка

Несмотря на то, что прокладка каждого второго ряда тычковой перевязкой считается эталоном прочности, на деле используют эту технологию редко. Во-первых, это сильно удорожает строительство. Во-вторых, прочность не сильно пострадает, если сделать его 3, 4 или даже 5. Тем более, если дом не будет многоэтажным.

В то же время к стене из кирпича предъявляются правила по укладке тычковых рядов. Он обязательно должен быть:

1. Первым и последним рядов.
2. Под балками.
3. На выступающих конструкциях, вроде карнизов.

Не соблюдение правил приведет к тому, что кирпичная стена станет хрупкой из-за неправильного распространения давления.

Основные термины

Большая грань бруска называется пастель, средняя боковая – ложок, самая маленькая – тычок

Большая грань бруска называется пастель, средняя боковая – ложок, самая маленькая – тычок. Размерные градации кирпича стандартны: одинарный 250*125*65 мм, полуторный 250*125*88 мм

Как видно из размеров, бруски различаются по толщине, поэтому важно определиться с типом строительного материала до начала работ. При этом важно учитывать, что разные производители часто предлагают товар с допуском изменений градаций в 2-5 мм, а это существенная разница для выкладки стеновых панелей

Поэтому, перед тем, как заказывать партию, имеет смысл измерить несколько образцов, чтобы понять, какой будет кирпичная кладка, что зависит от неукоснительного соблюдения технологии изготовления продукции.

Техника безопасности при выполнении работ

В строительстве кладка может выполняться на разной высоте. Поэтому, работа каменщика на «верхотуре», считается опасной. Различные документы регламентируют выполнение работ на высоте. Необходимо соблюдение не только техники выполнения работ, но и личной безопасности.

Работа выполняется в специальной одежде (рабочем костюме). В комплект костюма входит специальная обувь (ботинки) и рукавицы.

При работе на нижних этажах, к примеру, строительстве частного дома с использованием лестницы, конструкция должна быть надёжно закреплена.

Вы помните о соблюдении техники безопасности?

Как выполняется кладка?

Технология кладочных работ подробно описана в другой нашей статье, а в этом материале мы подробно остановимся на основных правилах разрезки, соблюдение которых позволит построить действительно надежное и долговечное строение.

Существует 3 основных правила разрезки:

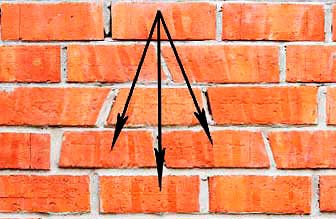

Рисунок 1. Силы, воздействующие на кирпичную кладку

Рисунок 2. Критичное воздействие силы сжатия на кирпичи с нарушенной геометрией.



Рисунок 3. Последствия неправильной перевязки

Также важно использовать качественные строительные смеси – можно приготовить самостоятельно, строго соблюдая пропорции, либо купить уже готовые. Это обеспечит необходимую прочность конструкции и отсутствие высолов на ее лицевой поверхности.

Общие принципы кирпичной кладки

Калькулятор кирпичной кладки.

Существуют определённые (общие) понятия кирпичной кладки, о которой речь пойдёт ниже.

1. Кирпич, уложенный в соседних вертикальных рядах должен перекрывать на ½ длины или ширины. Один кирпич должен иметь опору из двух других.
2. Вертикальные швы необходимо заполнять цементным раствором. Не допускается наличие пустот. Это не даёт кладке расслоиться.
3. Перевязка при кладке обязательна. Она обеспечивает общее соединение всей стены.
4. В нижней части: цоколь и/или фундамент от кладки должен разделять изоляционный слой.
5. Она начинается с обустройства углов. Наружная сторона стены кладётся в первую очередь.
6. Если необходимо укрепить конструкцию используют стальную арматуру.

Это и есть основные принципы, используемые в работе. Теперь необходимо определиться со способами.

Баварская кладка кирпича

В дизайнерской литературе этот тип считается исконно немецким. На деле же он встречается во многих странах Европы и даже в России.

Технология очень проста – мы просто смешиваем кирпичи разного оттенка между собой и кладка получается неоднородной. Для многих проблема в том, что создать этот эффект можно только клинкером, стоит который много. Поэтому часто «баварку» кладут дополнительным декоративным слоем.

Традиционно, в кладку не допускается битый, треснутый и дефектный кирпич. Технология была разработана с немецкой строгостью, поэтому необходима идеальная ровность. Отдельное требование выдвигается к шву. Их делают одинаковыми, без сдвигов.

Кстати, перед тем, как класть кирпичную кладку, стоит изучить каталоги заводов-производителей декоративного камня. Часто они предлагают уже готовые комплекты под конкретный метраж. В том числе продается и набор фальшивого декоративного кирпича, который стоит меньше и не дает доп.нагрузки на фундамент.

Лицевая

Часть фасадного ремонта с помощью декоративного кирпича. Лицевая кладка позволяет скрыть недостатки чернового камня без капитального ремонта.

При возведении декоративной стены применяется несколько правил:

1. Кирпич должен быть предназначен для внешних работ. С резкой популярностью лофта, многие производители начали выпускать облицовку и для внутреннего дизайна. По сути это и не кирпич, так как показателей морозостойкости и не имеет, а рассыпается при первом же цикле охлаждения-нагрева.
2. Расстояние между швами должно быть одинаковым. В черновой кладке эталонная толщина шва роли не играет. Разница в 1-2 миллиметра не снизит прочность. Но лицевой ремонт должен быть безупречным, поэтому обязательно соблюдаем одинаковое расстояние.
3. Кладка может быть в 1 или в 2 кирпича – на ваш выбор. Но традиционно в декоре применяют 0,5 или 1,5.

А посмотреть фото правильной декоративной кирпичной кладки можно ниже.

Приготовление раствора

От того насколько качественным будет приготовлен раствор для кладки кирпича, будет зависеть прочность и безопасность будущего сооружения. По этой причине этому этапу строительства любой постройки своими силами следует отнестись более чем ответственно. Основные компоненты качественного сцепляющего материала:

• Цемент (лучше использовать марки М300-М500).
• Песок (подойдет речной либо карьерный).
• Вода.
• Пластификатор (вместо него можно добавить известь, жидкое мыло, глину, в крайнем случае, стиральный порошок тоже годится).

Соотношение цемента и песка должно быть в пределах 1:3-1:5 соответственно, исходя из марки сыпучего материала. Повышение содержания песка оборачивается более прочным соединением, но теряется эластичность. Количество воды подбирается опытным путем, пока масса не станет напоминать консистенцию густой каши. Приблизительно это равняется 0,4-0,6 частям. Для пластичности раствора пластификаторы следует добавить в пропорции не более 0,1 части.

Первым делом просеивается песок, чтобы избавиться от всего лишнего – мусора, грунта, камушков. После этого соединяются остальные сухие компоненты в необходимой пропорции и все хорошо перемешивается. Только потом можно добавлять воду. Такая последовательность способствует равномерному замесу.

Проверить готовность раствора несложно – мастерком проводится по раствору, а после оценивается состояние следа:

Как подготовить кирпичный дом к зиме: утепление снаружи и изнутри. — здесь больше полезной информации.

• оплывает – воды много;
• рвется – воды мало;
• не оплывает, и не рвется – все в норме.

Также готовность можно проверить и другим путем – бросить мастерок в тару с «кашей»: если он вошел по самую ручку, значит, раствор был приготовлен правильно.

Схватывание цементной массы начнется через 45 минут, а закончится спустя 2 часа. На полное обретение прочности раствора уйдет примерно 28 суток.

Вас заинтересует эта статья — Керамические блоки: плюсы и минусы. Кладка керамоблоков.

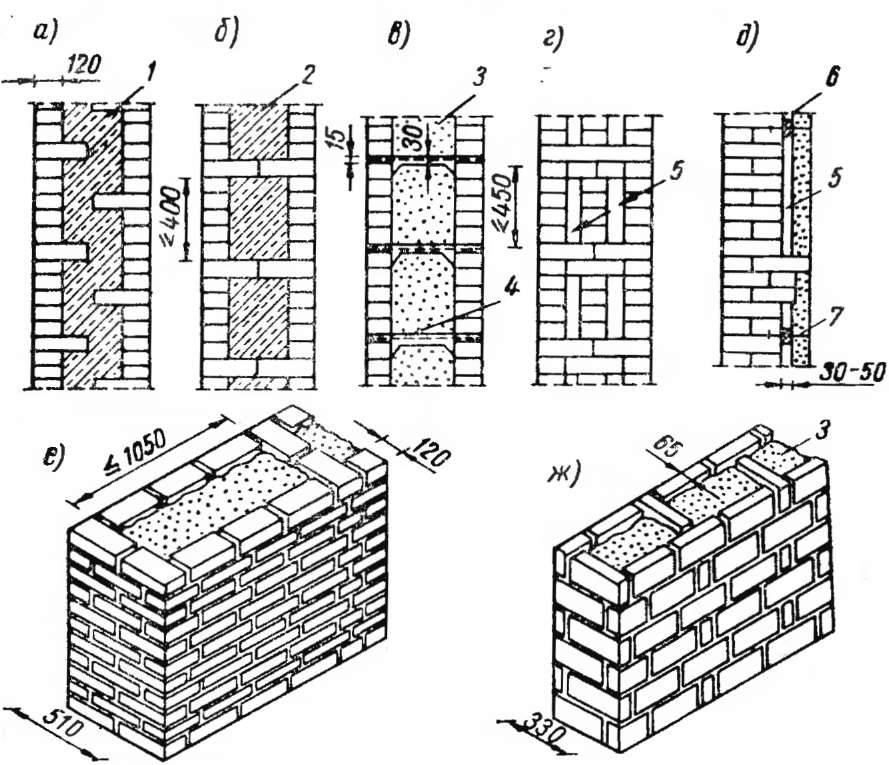

Конструкции наружных стен при колодцевой кладке

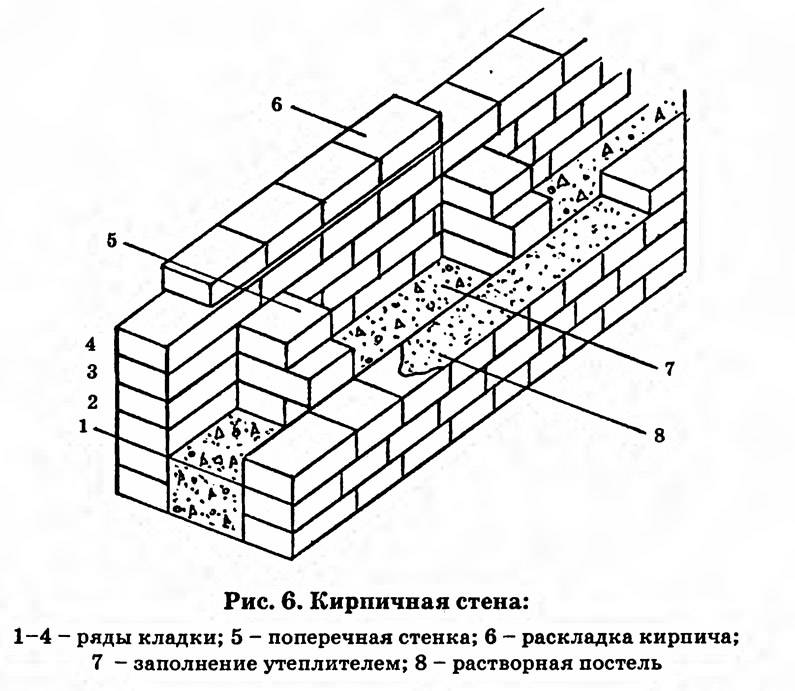

Существует ещё один тип эффективной кладки — колодцевая. Здесь связь между двумя стенками осуществляется кладкой поперечных рёбер, образующих торцевые стенки «колодцев». В отверстия закладывается утепляющий материал: керамзит, лёгкий бетон, ячеистые блоки и подобный материал. В колодцевой кладке возникают проблемы с внешним слоем кирпича, жёстко связанным с внутренним слоем. Эти слои работают в разных температурных режимах; при температурных перепадах внешний слой, подверженный температурным деформациям, через жёсткую связь «тянет» за собой внутренний слой, что приводит к разрушениям. Есть претензии и к вопросам теплозащиты: вертикальная стенка колодца образует собой мостик холода, через который тепло покидает здание. Поэтому сейчас этот приём не рекомендован к применению.

Общие принципы кирпичной кладки

Для качественной кирпичной кладки, придерживаются некоторых правил:

• На фундамент под нижний ряд застилают изоляционный материал.
• Кладку начинают с конструирования углов здания.
• В первую очередь кладут наружную сторону.
• Вертикальные швы заполняют раствором, не допуская образования пустот, которые со временем могут растрескаться, испортив конструкцию. По этой же причине вертикальные швы должны располагаться строго перпендикулярно горизонтальной линии.
• Ряды кирпича должны сдвигаться на половину блока, чтобы обеспечить крепкое сцепление. Один камень ложится на два нижних, захватывая по 50% каждого блока. Несоблюдение этого правила грозит деформацией всей стены.
• Для укрепления конструкции в слои добавляют арматурную сетку или проволоку.

Подробности раскладки блоковИсточник www.navesfasad.ru

Варианты и чертежи перевязки стеновой кладки

Большое влияние для получения прекрасного внешнего вида дома с кирпичным фасадом оказывает способ перевязки или другими словами порядок кладки кирпича в стенке. Каждая перевязка характеризуется уникальным рисунком швов, который еще называют линией рисунка.

Ложковая

Имеется несколько различных вариаций ложковой кладки, которая отличается смещением кирпича на 1/2, 1/3 и 1/4. Первый вариант в половину кирпича наиболее распространенный. Блок укладывают ложком со сдвигом по отношению к предыдущему ряду на 1/2 кирпича, тем самым перекрывая, вертикальный шов.

Достоинство этой методики состоит в том, что происходит полное закрытие нижних швов, чем повышается надежность стеновой конструкции и гарантируется наибольшая жизнестойкость дома.

Ложковые кладки в треть и четверть кирпича выполняются аналогично, но сдвигаются соответственно, на 1/3 и 1/4 блока. Обычно эти варианты применяют в декоративных целях.

Тычковая

Тычковым рядом считается ряд, когда блоки укладываются поперек стенки. Если смотреть на такой ряд, то можно увидеть торцы блоков — тычки. Их укладывают короткой стороной и также сдвигают в каждом последующем ряду на 1/2 блока.

Многорядная

В нашей стране очень распространена старорусская кладка, когда в горизонтальном ряду тычки и ложки чередуют, при этом они располагают строго в центре ниже установленного ложка. Таким образом, формируется многорядная кладка. Она применяют при строительстве стен, из ложков, с перевязкой тычковыми рядами по высоте.

Наибольший подъем ложковой схемы ограничивается по размеру блока:

1. При стандартном блоке в 65 мм — 1 тычковый на 6 ложковых рядов.
2. При усиленном кирпиче в 88 мм — 1 тычковый на 5 ложковых рядов.

Многорядную перевязку рекомендуют для применения в роли базовой при строительстве стен с облицовкой. При этом непозволительно её использовать при строительстве столбов, поскольку они не будут стойкими. Небольшие простенки до 1 м и столбы, облицовывают трехрядной перевязкой.

Цепная

При такой перевязке — ложковые и тычковые рядки чередуют. Поперечные швы сдвигают на 1/4, а продольные — на половину блока.

Для реализации этого типа нужно немало 3/4 блоков для обустройства торцов и углов. Поэтому это трудоемкий и материалоемкий вариант, поскольку требует дополнительной рубки кирпича.

Прямой стеновой угол стен начинают с укладывания ложком 2-х и 3-х четверток в тычковом рядке, тем самым они продолжают внешнюю версту. Во 2-м рядке внутреннюю версту перевязывают четвертками.

Примыкание стенок выкладывают так, чтобы внешняя верста одной стенки стала тычковой, а другой — ложковой. Перевязка достигается укладкой через ряд 3-четверток по числу, определяемым толщиной прилегающей стенки.
