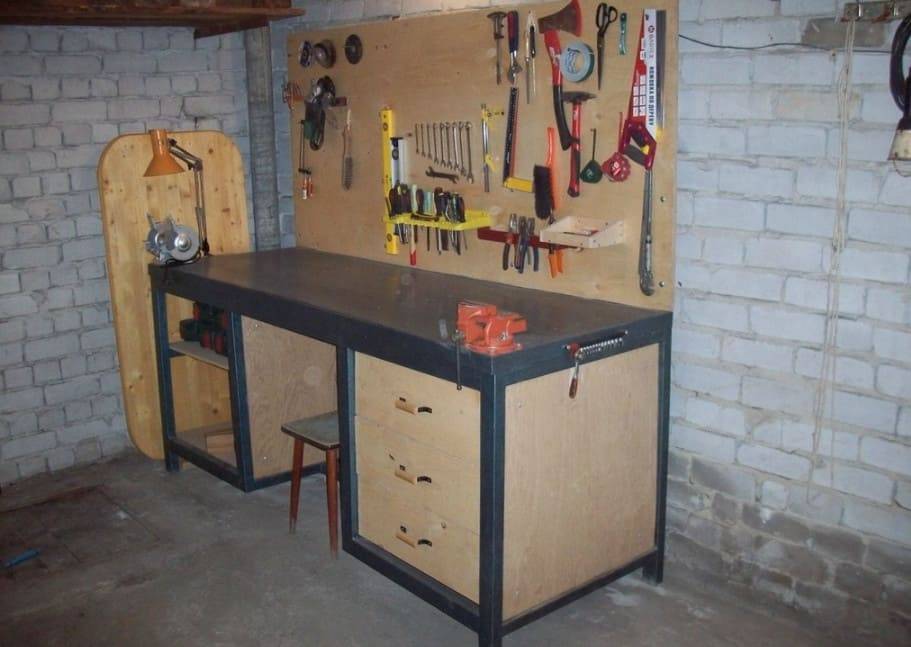

Верстак слесарный металлический своими руками

Верстак своими руками – общие положения

Вначале надо определиться с высотой стола. Домашний мастер должен спокойно выполнять работу в положении стоя и при этом не сутулиться. Поэтому, проектируя верстак, надо ориентироваться на высоту его стола в 80-85 см. Далее, определяют конфигурацию, которая зависит от применяемого мастером оборудования и используемых им приспособлений. В это число входят струбцины, тиски, различные упоры. Надо учесть при их расположении на столешнице и то, какой рукой чаще всего пользуется этот человек, то есть он правша или левша.

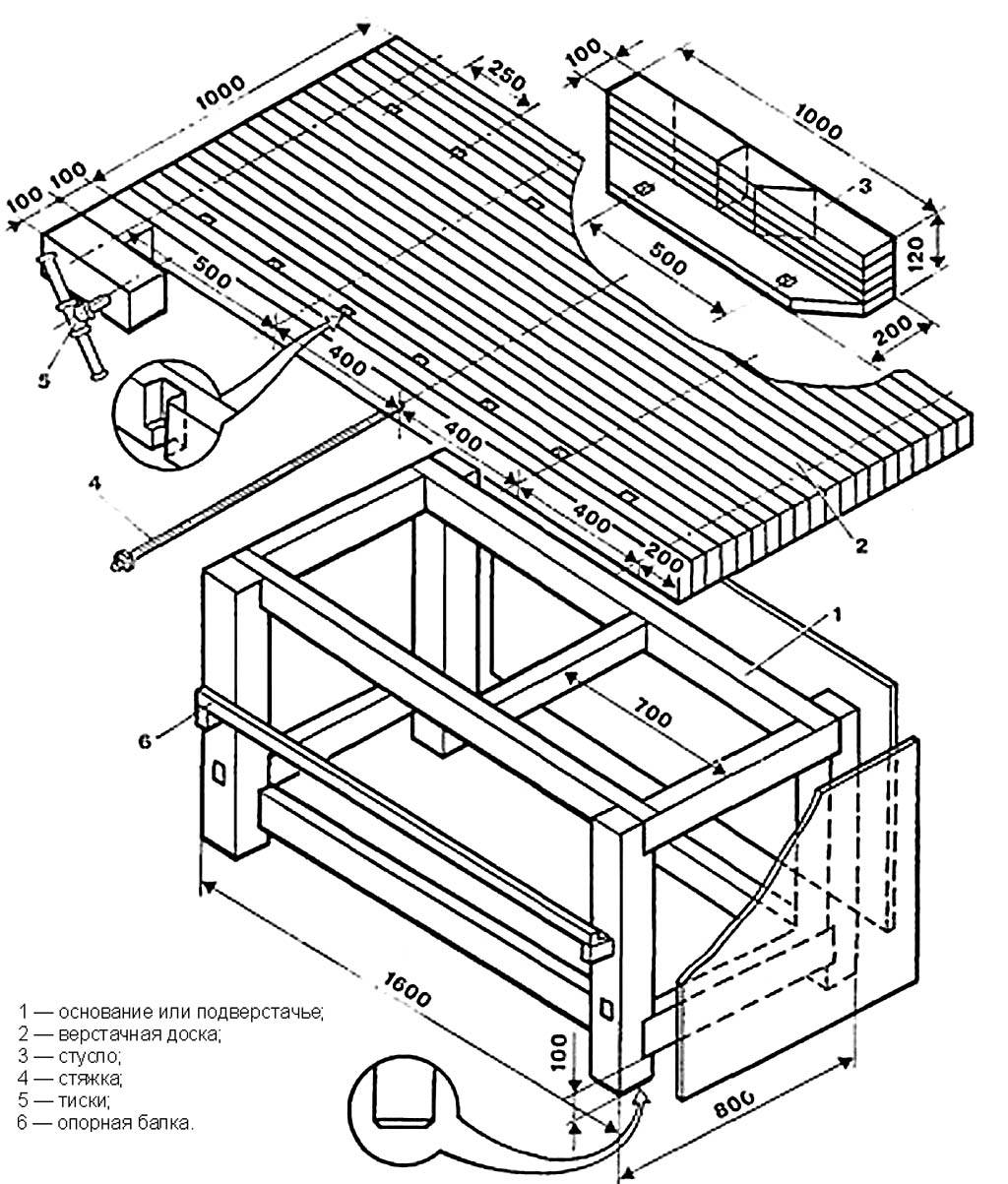

Устройство столярного верстака с тисками.

Размеры верстака зависят от выделенного для него места. Желательно, чтобы габариты его были в следующих пределах:

длина – 1,9-2,4 м;
ширина – 90-95 см;
высота 80-85 см.

Под верстаком надо смонтировать тумбы для хранения инструментов и материалов. Надо определиться – будет ли конструкция стационарной или ее желательно время от времени убирать из мастерской. При втором случае стол делают из материала с меньшей толщиной, а его крышка и ножки должны быть разборными.

Верстак надо устанавливать в хорошо освещенном месте (у окна), но при этом надо установить и лампы для освещения в вечернее время. Рядом со столом устанавливаются электрические розетки для дрели и другого инструмента. Подводка проводов должна быть проведена с использованием металлической или пластиковой трубы.

Инструкция народным умельцам

Перед работой подготовим инструмент и заготовки.

Совет! Качество работ, время, затраченное на ее выполнение, напрямую зависят от выбора оборудования и умения применять его на практике. Еще один немаловажный фактор – это качество материалов для изготовления рабочего стола в гараже своими руками.

Подготовительные работы

Для изготовления самоделок, собираем инструмент. В работе нам помогут:

угловая шлифмашинка с отрезным и заточным кругами;
сварочный аппарат и сварочные электроды (АНО-21, МР-3);
сварочная маска и спецодежда;
отвес или уровень;
5-ти метровая рулетка;
электродрель и шуруповерт;
сли предстоят работы с деревом, подбираем надежный электролобзик или ручную ножовку.

Теперь определяемся с материалами для изготовления верстака для гаража:

Сначала необходимо определиться с размерами, выполнить чертежи или эскиз. Для наглядности примем размеры: длина — 2 м, ширина — 50 см. Исходя из этих габаритов, нам потребуется закупить:

стальной уголок с полками 50 мм – не менее 6 м;
40-ой уголок – не менее 8 метров;
профиль 40х40, стенка 0,15 см– 24-е метра;
стальная полоса 50х5 – 7 м;
стальной лист, толщиной 1,2 мм – 2000х500 мм;
доска 50 мм для столешницы, количество зависит от ширины доски;
доска 25 мм или фанера для полок и ящиков;
МДФ или ДВП по желанию, для зашивки боковин;
Шурупы, саморезы, краска, грунтовка, направляющие для ящиков.

Закончив с подготовкой к работе, начинаем изготавливать металлический верстак своими руками.

Пошаговая инструкция выполнения работ

Ответить на вопрос: как сделать верстак в гараж своими руками — достаточно легко. Выполним несколько инструкций и правил проведения работ:

Отрезаем болгаркой заготовки необходимой длины.

На каркас заготавливаем 4-е продольных детали: длина 2 метра из профиля и 4 перемычки, длина их 420 мм. Из уголков отрезаем ребра жесткости и перемычки для полок.

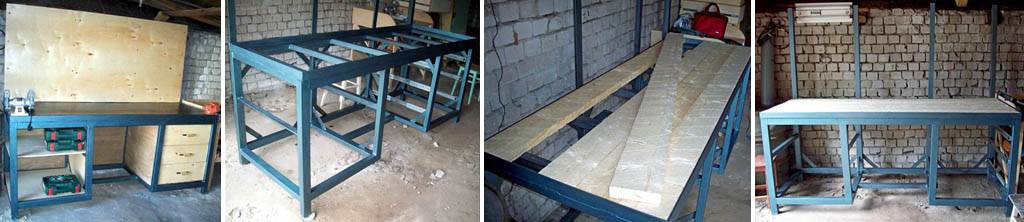

Приступаем к сборке скелета верстака для гаража своими руками.

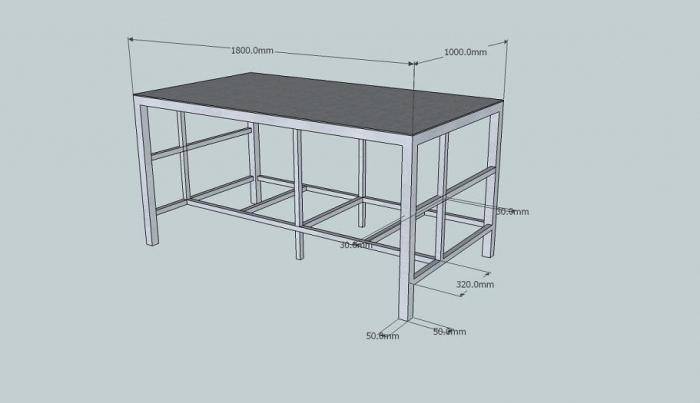

Для этого необходимо выполнить сборку, используя следующую схему:

Свариваем верхний и нижний каркас и собираем корпус верстака. Для этого каркасы собираем, приваривая к ним 4 ножки. Высота ножек не более метра. Основная конструкция готова.
Ужесточаем конструкцию, приваривая ребра жесткости из полосы и уголков.
Монтируем и устанавливаем крепления для полок, ящиков и их направляющих.
Собирается обрешетка, для защитного экрана и навешивания гаечных ключей и другого инструмента. Для этого на углах столешницы подвариваем стойки из уголка и перекрываем их поверху горизонтальным уголком по всей длине. Для надежности можно приварить ребро жесткости из полосы. Зашиваем экран листом фанеры или ЦСП. Затем, устраиваем индивидуальные места для расположения ключей и другого слесарного инструмента.
После выполнения основной сборки конструкции ее необходимо обезжирить и покрасить любой краской. Лучшим выбором, при этом, будет молотковая краска. Она более устойчива к механическим повреждениям.
Из фанерного листа изготавливаем полки и ящики. Ящики собираем с помощью небольших отрезков уголка и скручивая их с фанерными деталями. На ящики прикручиваем направляющие, закрепляем ручки. Пропитываем пропиткой и закрашиваем.
Закрепляем на столешницу выбранный материал – это может быть фанера, лист ЦСП или доски. Предварительно обработав пропиткой от гниения, прикручиваем столешницу к основе саморезами по металлу. Головки саморезов, выполненные под потай, заглубляем в столешницу, шпаклюем и после этого закрашиваем краской.
Поверх столешницы укладываем и крепим лист металла, обрезанный по габаритам стола. Закрашиваем его краской.
Устанавливаем ящики, полки, средства крепления инструмента на экране. Проверяем расположение верстака по уровню и надежность сборки.
Теперь осталось установить слесарные тиски, заточной станочек, разложить по полкам гаражный скарб и развесить инструмент.

Все. Мы ответили на вопрос: как сделать верстак своими руками.

В заключение, необходимо напомнить некоторые основные моменты.

Конструкция гаражного верстака должна быть устойчивой и стоять без перекосов и шатания. Для лучшей устойчивости его можно притянуть к стене на анкера.

Организовывайте рабочее место так, чтобы ничто не мешало вам заниматься делом.

Все выступающие детали должны быть обточены и не иметь заусениц.

Содержите рабочее место в чистоте, убирайте разлитое масло, стружку и другой мусор.

При правильном производстве работ и нормальном обслуживании, ваш верстак выдержит вес загрузки не менее 250 кг и прослужит очень долго.

Главная » Мансардная » Направляющие для выдвижных ящиков верстака в гараже. Верстак: правила конструирования, изготовление для разного рода столярных и слесарных работ

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
Силовой щит, чтобы подвешивать инструмент.
Тиски.

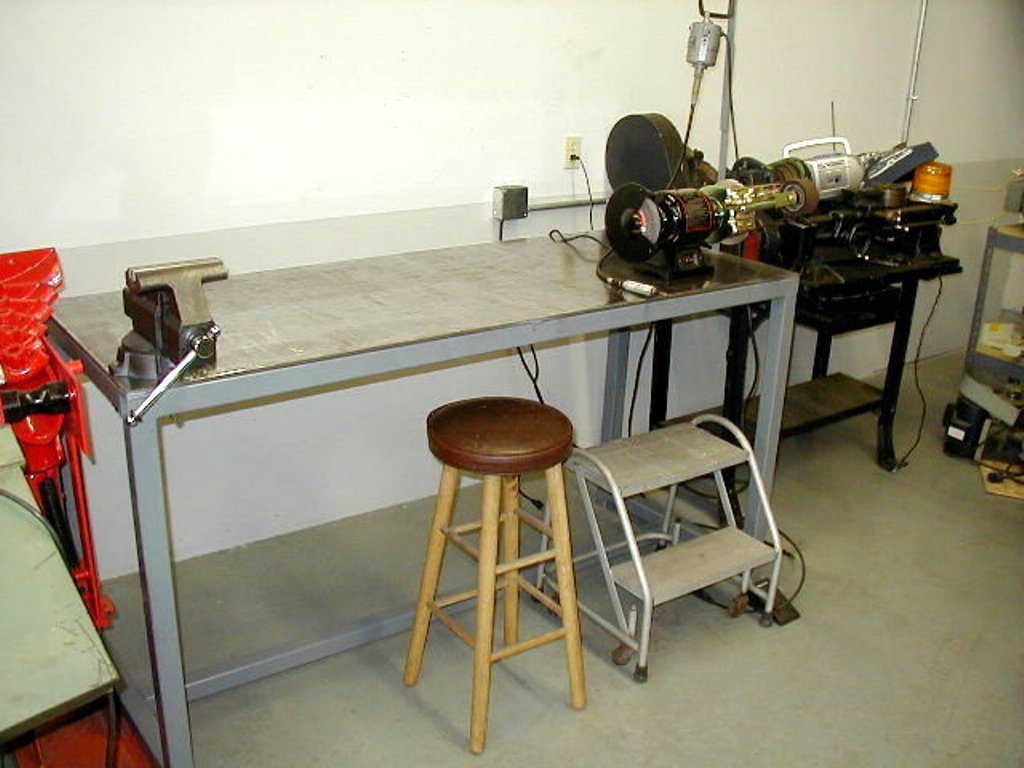

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

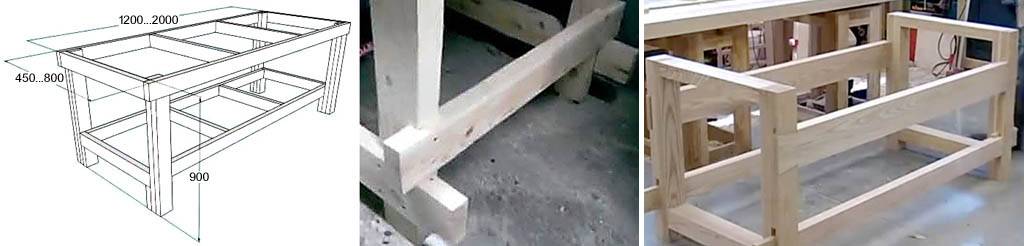

Деревянные станины верстаков

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Конструкция цельнодеревянного верстака

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

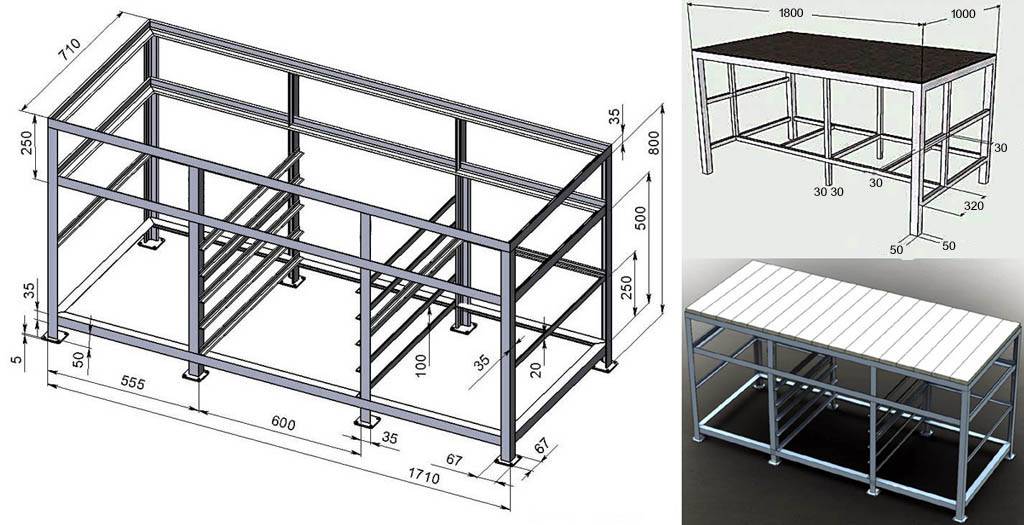

Станины верстаков из металла

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Сборка основного каркаса, некоторые нюансы этой работы

Приступая к сборке основного каркаса, необходимо помнить об обязательном сохранении прямых углов. Несмотря на то, что при сварке используется тот же монтажный уголок, сразу проваривать шов ни в коем случае нельзя. Дело в том, что при остывании металл сжимается, а значит, сварочные швы не перекосят конструкцию. А посему, для начала, собираем раму на точечных прихватках.

Прихватываем соединение основного каркаса точками

После того, как все 4 угла были прихвачены, я проверил диагонали, немного подправил углы и только после этого проварил швы по одному борту профильной трубы (более узкому). Далее, диагонали были снова промерены, остальные швы окончательно проварены. Посередине (поперёк рамы) была вставлена ещё одна перемычка для большей жёсткости.

Обязательный промер диагоналей – их длина должна быть одинаковой

Финальным штрихом были зачищены все сварочные швы. Это делалось при помощи угловой шлифовальной машины с лепестковым диском. Для меня недопустимы неопрятные швы, да и приваривать ножки к неровной поверхности довольно неудобно. К тому же, моё владение сварочным аппаратом далеко от совершенства, а неровные края – это ещё одна опасность получить травму в мастерской, где и без того хватает подобных мест.

Все сварочные швы были тщательно отшлифованы

Привариваем ножки на основной каркас будущего верстака

Теперь нужно было приварить ножки к раме. Как и в предыдущем варианте, использовался монтажный уголок, а соединение изначально крепилось лишь на точечных прихватках. Лишь после того, как все 6 ножек встали на место, были вымерены диагонали, я проварил швы полностью. Здесь стоит отметить, что замеры нужно производить как по большим, так и по малым диагоналям, чтобы быть уверенным в точности и соответствии всех углов 90º.

Аккуратно прихватываем все 6 ножек стола, не забывая об использовании уголка

По окончании этой работы, столешница была перевёрнута – можно было оценить первоначальный результат. «Скелет» верстака готов, а значит можно приниматься за его дальнейшее «превращение из гусеницы в бабочку».

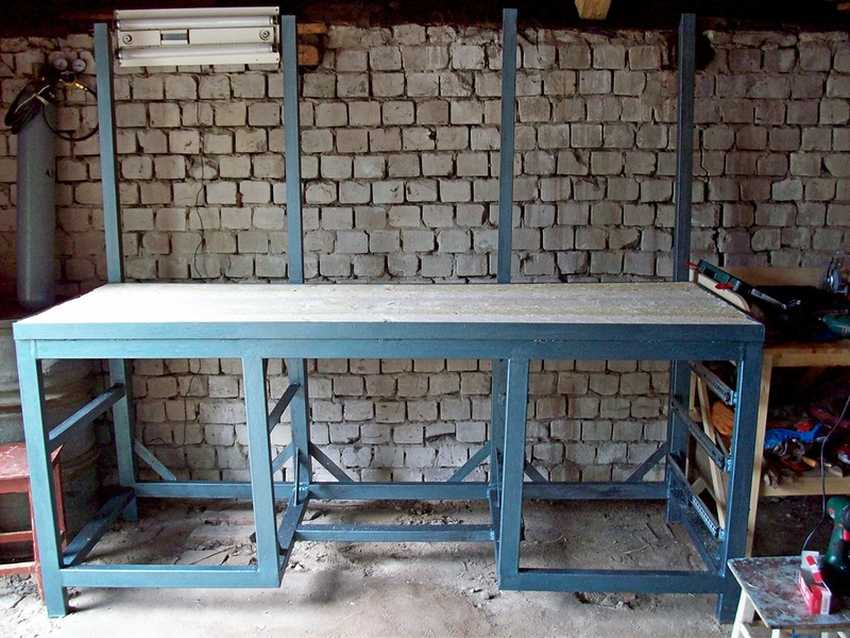

Главное сделано – остов столешницы верстака собран

Как сделать стальные тиски для слесарного верстака

Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные. Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны. Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются. Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день. Все, что необходимо сделать, вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба. Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

Какой материал выбрать

Материал верстака определяется назначением приспособления. Если стол нужен для простой работы, на него не будут возлагаться большие нагрузки, то дерево вполне сгодится. Для изготовления верстака подойдет брус 50х100 мм, из которого собирают каркас, скрепляя его болтами либо саморезами. Чтобы конструкция была крепче, используют распорки из дерева между ножками сверху и снизу. Нижние распорки монтируют на уровне 15 см от пола.

Для столешницы лучше использовать строганую доску твердых пород деревьев, например, дуб. За неимением такового подойдет влагостойкая фанера. Ее толщина должна быть не менее 40 мм.

Несмотря на простоту изготовления верстака из дерева, он все же имеет некоторые недостатки:

не рассчитан на большие нагрузки;
проблематично установить несколько инструментов, например, сверлильный станок, тиски и пр.;
недолговечность материала;
дерево впитывает масло и прочие средства, в нем застревают металлические стружки;
есть опасность возгорания.

Металлический верстак лишен перечисленных минусов. Такой стол обладает:

высокой надежностью;
небольшими размерами;
устойчивостью;
возможностью надежного крепления инструментов;
простотой в уходе;
безопасностью в случае пожара.

Однако по финансовым и временным затратам такой стол уступает конструкции из дерева.

Шкаф для инструментов

После изготовления верстака можно сделать шкафчики. Берем любую ненужную фанеру или ДСП. Первым делом нужно определиться с размером дна шкафчика. Дверцу шкафчика необходимо закрепить на ножки металлического верстака. Заднюю стенку нужно сделать так, чтобы она была впритык к задним ножкам. Сборка самого шкафчика производится саморезами, а в стенках, которые необходимо крепить на ножки, заранее делают отверстия, затем их крепят болтами. Полки необходимо сделать такими, чтобы туда вмещались все необходимые инструменты, такие как дрель, молоток, топор и т.д.

Построенная вами в кратчайшие сроки конструкция порадует вас качеством, а правильно собранная форма металлического верстака будет долгое время работать на вас.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Как сделать: инструкция

Рассмотрим порядок изготовления самодельного верстака для столярных работ по классической технологии. Изменения, внесенные в конструкцию, незначительны и предназначены упростить и ускорить процесс. Для удобства разделим его на этапы, которые надо описать подробнее.

Основание

Для изготовления основания создается рама из толстых планок. Иногда используют брус, полагая, что он значительно прочнее и надежнее.

Это ошибочная точка зрения, поскольку массив дерева склонен к короблению и растрескиванию.

Чем толще деталь, тем сильнее в ней внутренние напряжения и выше вероятность деформации. Для увеличения толщины рекомендуется использовать пачку, склеенную из двух или более досок, которые стабилизируют друг друга и компенсируют возможные изменения формы.

Для сборки понадобится нарезать 4 детали для ножек, 4 детали для верхних и нижних поперечин. Из них собирают 2 рамные конструкции. Соединение элементов проще всего выполнять вполдерева, когда на определенном участке одной детали снимается слой на половину толщины, и такое же действие выполняется на другой детали. Затем на полученные углубления наносится слой клея, детали соединяются, проверяется соблюдение прямого угла и выполняется стяжка струбцинами.

Подобным образом собирают 2 рамные конструкции, которые затем соединяют царгами. Они представляют собой две планки шириной не менее 100 мм. Соединять их с ножками можно как вполдерева, так и внакладку с помощью болтовых соединений. Основная задача — выдержать прямые углы и обеспечить параллельность всех деталей.

Столешница

Для изготовления столешницы понадобятся стяжки (ваймы) или струбцины с большим вылетом. Столешницу склеивают из планок шириной 70-90 мм (обычно разрезают вдоль обрезные доски), установленных на ребро. Рекомендуется предварительно обстрогать планки (отфуговать), чтобы склейка получилась максимально плотной, прочной и аккуратной.

Поскольку используются доски толщиной 50 мм, после острожки они будут немного тоньше — 46-48 мм. Для набора щита шириной 600 мм понадобится около 13 планок. Это немало, но прочная и неподвижная крышка не может быть создана из тонких досок.

Боковые (широкие) стороны планок покрывают клеевым слоем, прижимают друг к другу и стягивают ваймами или струбцинами. В идеале, после высыхания поверхности щитов следует обработать на стационарных строгальном и рейсмусном станках. Если такой возможности не имеется, поверхности строгают электрическим или ручным рубанком и обрабатывают шлифмашинкой. Необходимо стремиться к созданию максимально ровной плоскости.

Склеивать сразу широкий щит 600 мм не рекомендуется, правильнее изготовить две половинки по 300 мм и соединить их с технологическим зазором, позволяющим распиливать длинные детали прямо на столе. Соединяют щиты с помощью двух или трех планок, прикрепленных снизу крышки на шурупы. Толщина соединительных элементов должна обеспечивать неподвижность половинок, которая усиливается также при установке крышки на опоры (поперечины ножек).

Видео

Предлагаем Вам посмотреть интересное видео по теме.

Часть 1:

Часть 2:

Как сделать стальные тиски для слесарного верстака

Из чего состоит конструкция

Гаражный верстак представляет собой прочную и устойчивую поверхность для работ. Он бывает следующих типов:

навесной;
складной;
стационарный.

Гаражный верстак из металла

Навесной является оптимальным решением для изготовления небольших деталей. Он занимает мало места, и его можно убирать с помощью подъемного механизма, освобождая пространство. Складной вариант является универсальным, его можно использовать как в гараже, так и брать с собой для работы в другом месте.

Стационарный верстак представляет собой стол с усиленной рамой нижней опоры. Данное устройство является незаменимым помощником во время ремонта или изготовления деталей, а также различных изделий.

Угловое изделие

Все должно располагаться в зоне доступа. Тогда во время работы в гараже инструменты всегда будут под рукой.

Простейшая конструкция верстака включает следующие элементы:

Литая или прессованная столешница. В основном она делается из дерева твердых пород или листового железа, чтобы выдерживать ударную нагрузку.
Усиленная рама с боковыми опорами или ножками. Прочное основание требуется для работы с изделиями больших габаритов, обеспечивая устойчивость конструкции.
Тумба под инструменты и материалы, разделенная на секции полками или ящиками. Если верстак удлиненный, то встраивают две тумбы для размещения расходных материалов.
В верстаках для работы по дереву делают дополнительную поверхность под столешницей для размещения крупногабаритных инструментов. В некоторых моделях между нижней полкой и столешницей по углам встраиваются подъемные механизмы для регулировки высоты. Это удобно для столярных работ.
Задний экран (перфорированное железо или фанера). К нему крепят дополнительное освещение, инструменты, которые должны быть под рукой.

Модель закрытого типа

Гаражные верстаки делятся на три типа.

Столярный – делается на основе металлического или утяжеленного деревянного каркаса. Столешницу изготавливают из досок не менее 50 мм или брусков, скрепленных фанерой. Он предназначен для работ по дереву или другому материалу, не повреждающему поверхность. Обычно используют для изготовления мебели или предметов декора.

Передвижной верстак для гаража

Ввиду того, что мебель имеет большие габариты, верстак делается от 1 до 2 метров в длину. Рабочая область предполагает использование множества креплений и упоров. В основном такие модели снабжены транспортерами для перемещения, что удобно, когда нужно больше рабочего пространства.

Вариант с деревянной столешницей

Слесарный – рама и поверхность изготавливаются из железа. Верстак удобен для пользователей, которые часто работают с металлическими изделиями. Его поверхность устойчива к ударам и повреждению металлической стружкой.

Размеры гаражного стола

Минимальный размер составляет 70х60 см, что позволяет разместить его в маленьком помещении. Из-за небольших габаритов имеет мало места под размещение инструментов, поэтому требуются дополнительные стеновые полки и крепежи под инвентарь.

В стандартном гараже

Универсальный – удобный вариант для тех, кто занимается разными видами работ в гараже. По устойчивости к повреждениям он равен слесарному верстаку, поскольку имеет устойчивую к повреждениям поверхность. Габариты столешницы позволяют размещать крепления для столярных работ, слесарное оборудование.

Чертеж складного варианта для гаража

Рама делается усиленной. При изготовлении универсального станка следует учесть, что для слесарных и столярных работ требуется разная высота. Подъемные механизмы встраиваются в ножки конструкции или в столешницу.

Схема угловой модели
