Устройство канализации в частном доме + схема

Стояк и его вентиляция

Так как стояк является центральным звеном всей внутридомовой канализации и связывает внутреннюю разводку с внешней, планирование его обустройства требует особого внимания. Кроме того, он выполняет функцию вентиляции системы. Поэтому необходимо учесть ряд нюансов.

Лучше всего стояк размещать в туалете, так как расстояние между стояком и унитазом должно быть самым минимальным.
Центральную вертикальную трубу следует оборудовать люком, который даст возможность проведения ее ревизии и чистки. Такие люки рекомендуется устанавливать на каждом этаже.
Стоит заранее продумать варианты шумоизоляции для стояков. Можно закрыть их минеральной ватой или обшить гипсокартоном.
Обязательным условием является обеспечение вентиляцией стояков, так как ее отсутствие может привести к появлению запаха, опустошению сифонов и созданию разряжения в трубах во время слива. Чтобы избежать этих неприятностей, стояк выводят на крышу или чердак. Отверстие трубы частично закрывают, чтобы избежать попадания в нее мусора и осадков. Ту часть стояка, которая выведена на крышу, называют фановой трубой. Она находится обычно под небольшим наклоном и должна быть удалена от окон и балконов на 4 м.

Фановая труба

Возможно, установить наверху стояка вентиляционный клапан, запускающий при необходимости воздух в систему труб и препятствующий выход из нее воды.

Внизу вентиляционный стояк канализации соединяется с горизонтально направленными трубами такого же или большего диаметра. Они выводят стоки уже за пределы дома.

Правила устройства ↑

Несмотря на индивидуальность каждого проекта по созданию канализационной автономной системы в частном доме, есть ряд общих обязательных правил.

выбор месторасположения сливного колодца. Для септиков с накопителями и герметичных выгребных ям регламентируется расстояние от них до жилого дома и до точки водозабора. От дома до колодца – не менее 5 м., от колодца до точки водозабора – не менее 20 м. При варианте подключения центрального водопровода расстояние может быть уменьшено до 10 м;
материал наружных труб должен быть устойчив к внешним механическим воздействиям – давление грунта. При смещении пластов может произойти неравномерное распределение давления на поверхность трубы. Во избежание этого применяют металлизированную гофрированную трубу;
необходимо вычислить точное значение угла наклона трубы. К расчетным параметрам для каждого значения диаметра трубы на практике прибавляют 20-25%. При недостаточном уклоне сливная жидкость будет оставаться в трубе, что приведет к засору;
глубина пролегания трубопровода должна быть ниже точки промерзания на 0,3-,05 м. В противном случае потребуется дополнительное утепление труб, которое все же не может гарантировать отсутствие повреждений вследствие температурного воздействия;
при проектировании прокладки труб следует избежать углов поворота. Они являются естественным препятствием для твердых элементов. При монтировании нужно предусмотреть монтаж ревизионного люка через каждые 15-20 см.

стояк должен располагаться строго вертикально и не иметь поворотных элементов;
размер сечения стояка для одноэтажного дома с 1 санузлом может быть от 50 до 110 мм, но при этом его диаметр не должен быть меньше максимального диаметра подключаемой к нему трубы. Зачастую это патрубок от унитаза (110 мм.);
соединение трубы унитаза со стояком должно быть прямым, без промежуточных подключений, а его длина — не менее 1 м. Для всей магистрали на этаже точка подсоединения унитаза должна быть на самом низком уровне для предотвращения попадания сточных вод в другие сантехнические приборы;
планируемый диаметр проводимых труб не должен быть меньше выходных патрубков в сантехнических точках. В идеале они должны совпадать;
для нормализации давления на больших горизонтальных участках прокладки труб в концевой их части устанавливают аэрозольный клапан. Его механизм пропускает воздух только вовнутрь системы;
в местах соединения трубопровода и в поворотных секциях монтируются ревизионные люки.

Системы отвода канализационных вод часто являются краеугольным камнем при организации комфортного проживания в доме.

Самостоятельная работа по организации системы канализации требует больших усилий и практических навыков.

Небольшие ошибки на расчетной стадии могут обернуться потерей времени и денежных средств в дальнейшем.

Какие выбрать трубы для канализации

Выбирая трубы для устройства канализации, следует учитывать такие их характеристики:

стойкость к высоким и низким температурам, с учетом условий их эксплуатации;
устойчивость к агрессивным средам;
тип и качество внутренней поверхности, а именно, склонность к образованию илистых отложений.

Немаловажным фактором является и сложность работы с ними и прежде всего выполнение соединений.

Исходя из этих критериев, трубы пвх для канализации чаще всего используются для устройства системы внутри дома, а небольшую конкуренцию им составляют трубы ПП.

При этом для стояков и лежаков в основном применяются изделия размеров 110 мм, а для отводов – 50 мм.

Данный вид труб нельзя использовать для наружной канализации, для которой до недавнего времени практически единственным вариантом были чугунные изделия. Но теперь на смену им пришли гофрированные двухслойные трубы из полипропилена (ПП) или полихлорвинила (ПВХ).

Их отличает большая жесткость, способная выдерживать нагрузки как от грунта, так и от движения людей или транспорта. В зависимости от глубины заложения следует выбирать изделия с соответствующей кольцевой жесткостью.

Кроме труб, прокладка канализации выполняется и с использованием специальных комплектующих и фасонных изделий:

отводов, для выполнения поворотов в системе;
переходников;
фитингов;
муфт для соединения труб с разным диаметром;
ревизионных люков;
комплектов резиновых уплотнителей.

При использовании труб ПВХ или ПП обязательно должна устанавливаться противопожарная муфта на канализацию – ее функции сводятся к преграждению пути для огня, а также для поступления воздуха в помещение, в котором начался пожар и, таким образом, она служит пассивной противопожарной защитой.

Устанавливаются противопожарные муфты (ППМ) на стояки в перекрытиях и за счет специального вещества могут при нагревании увеличиваться в 8-10 раз, при этом расширение происходит как с внешней стороны трубы, так и внутри нее.

Конструктивно данное устройство имеет вид цилиндра и легко может быть установлено даже самостоятельно. Срок ее эксплуатации превышает 50 лет, но при возникновении нештатной ситуации способна на протяжении 3 часов оказывать противодействие огню.

1. Внешняя часть.

На что мы делаем акцент?

Наличие водоемов и их удаленность
Рельеф местности
Глубина вымерзания земли
Состав почвы
Удалённость колодцев

Перед началом работы следует разработать подробную схему с учётом всех особенностей

Важно ничего не упустить, в том числе не забыть про вентиляцию. Это поможет избежать неприятных запахов, которые начнут появляться со временем на территории

На этом моменте мы не будем останавливаться подробнее, поэтому рекомендуем отдельно проконсультироваться со специалистами или просмотреть статьи по соответствующей теме.

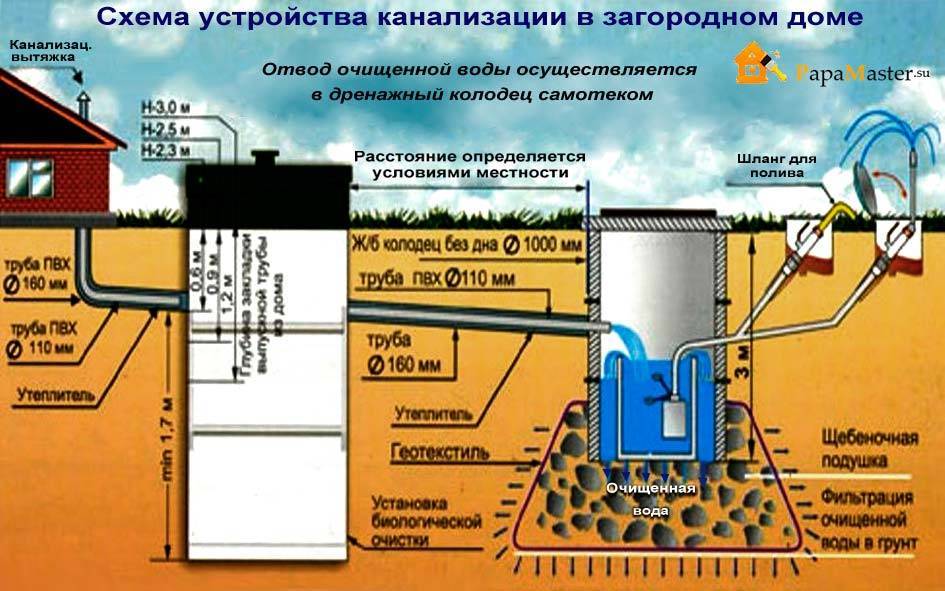

Внешняя часть канализации включает в себя выходное отверстие внутреннего стока с емкостью для отходов.

Решения по обустройству наружной канализации

Какие очистные системы установить – напрямую зависит от желания и возможностей хозяина. Существуют следующие виды канализационных систем:

Промышленный септик – устройство, позволяющее собирать и перерабатывать стоки, которые поставляет внутренняя канализация дома, в чистую техническую воду и биологические удобрения. В резервуарах септика грязная вода отстаивается и очищается биобактериями и микроорганизмами, размножающимися отходами органики.
Биоочистка специальной очистительной станцией, которая имеет высокую производительность и высокий КПД очистки. Система не автономная, зависит от электричества, дорогостоящее удовольствие.
Биотуалет – решение, обеспечивающее хранение небольших объемов канализационных стоков. Для обслуживания дачного домика или загородного дома биотуалет не пригоден, так как способен перерабатывать и хранить только фекальные отходы жизнедеятельности человека.
Выгребная яма – вариант традиционный и надежный, его используют столетиями. В условиях современного строительства и разработок по очистке стоков выгребная яма обустраивается все реже. Кроме того, яму больших объемов труднее оборудовать и обслуживать в ручном режиме.

Самостоятельно сделать канализацию в частном доме реально для всех перечисленных вариантов, кроме монтажа очистительной станции, для чего потребуется помощь профессионалов и правильные расчеты.

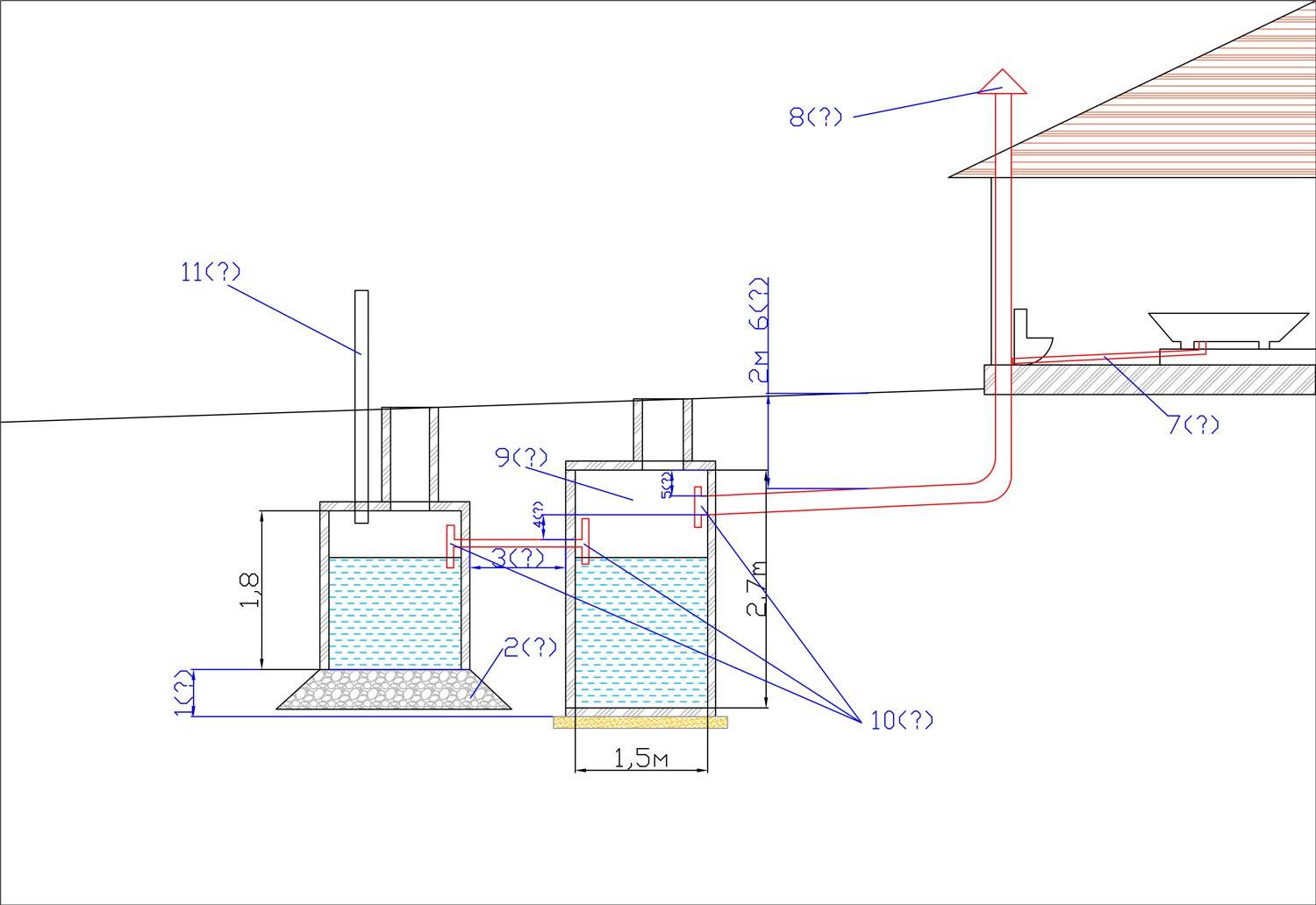

Совмещение септика и выгребной ямы в одной схеме канализации

Основные положения санитарных норм и правил

В 1985 году были утверждены Санитарные Нормы и Правила, согласно которым должна производиться установка канализационных систем.

В этом же документе имеются рекомендации относительно нюансов проведения монтажных работ. В частности там содержится информация, касающаяся глубины укладки трубопровода и прочие важные моменты.

Когда работы производятся на участках с повышенной нагрузкой, оказываемой на поверхность грунта (к примеру, под дорожным полотном), укладывать изделия следует глубже, иногда на отметке 9 метров.

Документом регламентируется, как должен производиться монтаж канализационных труб в траншеях:

В месте, где запланирована прокладка отвода канализации от частного домовладения, нужно в обязательном порядке уплотнить землю. Это позволит не допустить размыв инженерной конструкции грунтовыми водами во время обильно выпадающих атмосферных осадков.
Прокладка наружного трубопровода считается правильно выполненной в том случае, если создан уклон магистрали, который должен составлять от 1 до 2 сантиметров на один погонный метр. Это требование необходимо соблюдать потому, что в бытовых канализационных конструкциях нет напорного давления.

Технологией прокладки канализационных труб в траншею предусмотрено, что в собственном доме в месте, где трубопровод круто изгибается, нужно обустроить специальный колодец.

Это позволяет сделать выполнение ремонтных работ более простым и в кратчайшие сроки поменять пришедший в негодность участок магистрали.

Аналогичным слоем следует засыпать канализационную магистраль сверху. Применение засыпки упростит доступ к трубопроводу при необходимости провести ремонт.

Специалисты рекомендуют также монтировать смотровые колодцы на участках, на которых имеются значительные перепады глубины прокладки труб. Если протяженность сети большая, их следует установить несколько, соблюдая промежуток около 25 метров.

Материалы для труб

Традиционно канализационные трубы изготавливали из чугуна. Но с развитием химической промышленности появились новые материалы. Теперь на строительном рынке есть большой выбор более современных изделий этой категории. Какие трубы лучше подходят для внешней канализации, и каким требованиям они должны соответствовать?

Особенности эксплуатации выдвигают на первый план такие характеристики, как:

долговечность;
прочность;
устойчивость к воздействию агрессивных веществ;
пропускная способность;
способность переносить низкие температуры.

Также большое значение имеет вес изделия и простота монтажа.

Руководствуясь этими критериями, рассмотрим трубы для канализации, изготовленные из разных материалов.

Чугун

Его долговечность подтверждена огромным опытом применения и в гражданском, и в промышленном строительстве. Но назвать чугунные трубы оптимальным выбором для канализации сложно − они тяжелые, и это вызывает проблемы с монтажом. Много хлопот доставляет и необходимость обеспечивать герметичность стыков. Характерная для материала шероховатая поверхность приводит со временем к накоплению отложений.

Трубы из чугуна

Керамика

Трубы изготавливают методом обжига из глины, а сверху покрывают глазурью. Они имеют хорошую устойчивость к коррозии и агрессивным химическим воздействиям, но тяжелые, дорогие, хрупкие и плохо переносят ударные нагрузки. Если откалывается глазурь, то изделие лишается всех своих защитных свойств.

Железобетон

Материал очень надежный, обладающий химической и биологической стойкостью. Однако большой вес и проблемы с монтажом делают железобетонные трубы не самым привлекательным выбором для обустройства канализационной системы в частном доме.

Асбестоцемент

Плюсы − прочность, химическая устойчивость, отсутствие коррозии, отличные теплозащитные характеристики, небольшой вес и невысокая цена. К минусам можно отнести хрупкость.

Полимеры

Эта категория включает в себя изделия из ПВХ, полипропилена, полиэтилена низкого давления и т.д. Они обладают неоспоримыми преимуществами перед трубами из указанных выше материалов: дешевые, легкие, надежные, очень простые в монтаже, с гладкой внутренней поверхностью.

Использование полиэтилена для производства труб позволило разработать способ бестраншейной укладки. Двухслойные гофрированные трубы обладают такой кольцевой жесткостью, что подходят для применения даже на глубине 20 метров. Полипропиленовые трубы имеют длительный срок службы и очень удобны в сборке.

Гофрированная труба ПНД с гладкой внутренней поверхностью

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

Керамики
Асбестоцемента
Пластика
Стали
Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

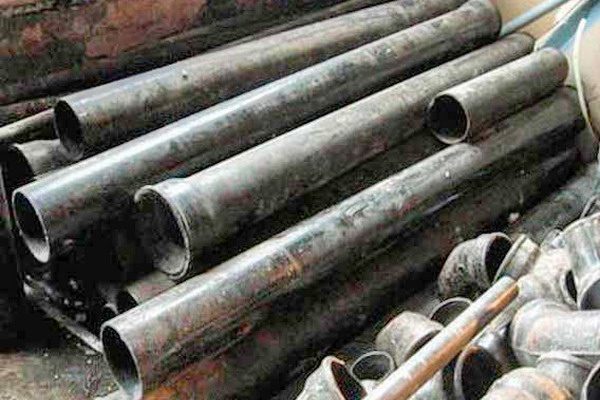

Чугунные трубы

К преимуществам этой продукции можно отнести:

Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
Прочность. Трубы хорошо переносят статическое давление и удары.
Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
Высокая устойчивость к перепадам температур.
Хорошо переносят небольшое внутреннее давление.
Имеют высокую коррозионную стойкость и гидроизоляцию.
Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

Высокую стоимость.
Немалый вес.
Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
Трудоемкий монтаж, при котором необходима чеканка стыков.

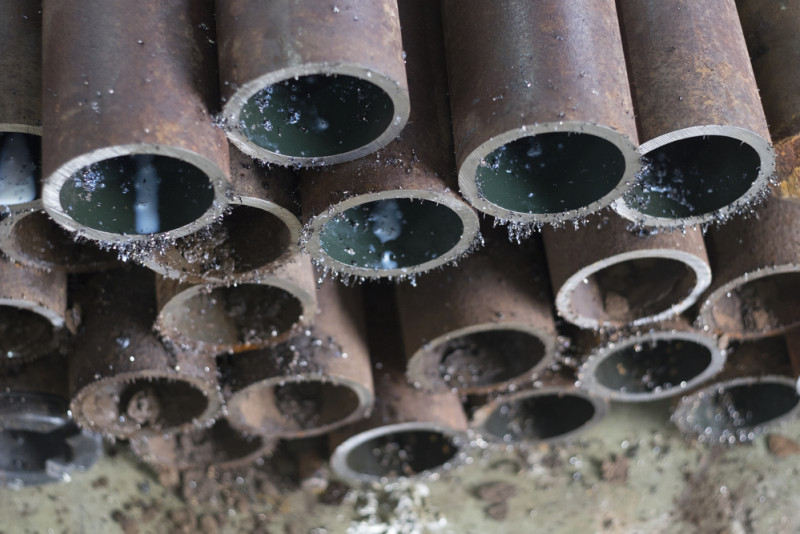

Стальные аналоги

К преимуществам стальной канализации относится:

Высокая прочность к повреждениям и механическим воздействиям.
Отлично справляются с резкими перепадами температур.
Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
Изготовляются из нескольких марок стали.

Недостатками являются:

Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
Высокая цена.
Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

Длительность эксплуатации.
Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
Стойкость к резким температурным изменениям.
Великолепная гидроизоляция.

Недостатки:

Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

Небольшой вес.
Великолепная гидроизоляция.
Длительный срок использования (при условии правильной эксплуатации и установки).
Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

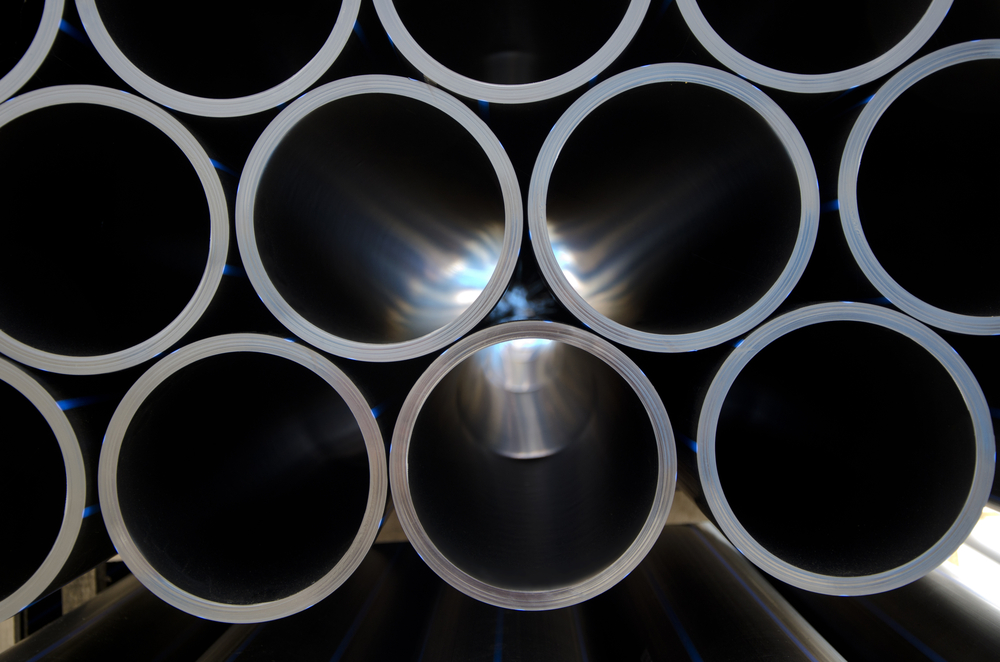

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

Приемлемая цена.
Широкий ассортимент.
Приемлемая прочность.
Стойкость к химически активным веществам.
Полное отсутствие коррозии.
Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Правила внутренних работ

Обязательные аспекты:

При самотечном варианте трубопровод имеет угол наклона. Для труб сечением 5-8 см это значение 2 см на 1 м, для сечения 8-10 см уклон до 3 см на 1 м.
Патрубки слива в кухне должны иметь жироуловители.
Соединение унитаза со стояком производится трубой с сечением от 10 см.
В многоэтажном частном доме сечение стояка 10-11 см. Стояк должен иметь люки для прочистки.
Желательно наличие одного стояка с подходящими к нему ответвлениями внутренней канализации.
Расположение трубопроводного вывода зависит от местоположения сборного колодца, чья установка желательна в самом низком месте земельного надела. Вывод в стене должен быть приближен к колодцу.
Прокладка внутренней канализации производится скрытым или открытым методом. Скрытый использует штробы для укладки водосточных элементов. При этом рекомендована прокладка внутренних водопроводных сверху и канализационных снизу элементов в единственной штробе. Это сократит время и объем монтажных работ, а также количество стройматериала. Открытый — прост, но не эстетичен из-за монтажа магистрали прямо на стеновой панели или половом перекрытии.

Подключение унитаза к стояку отдельно от остальной сантехники.
Другая сантехника подключается выше соединения туалета. При достаточной производительности возможно нахождение нескольких приборов на одной подводящей трубе.
Сечение подводящей трубы не меньше самого большого сечения подводки от оборудования.
Сечение отвода от унитаза 10 см, и стояк не допускается тоньше.
Установка унитаза на расстоянии до 1 м от стояка, а другое оборудование до 3 м.
При наличии подводящей трубы длиной от 3 м ее диаметр – от 7 см. Подводку длиной от 5 м производят из 10 см трубы.
При невозможности увеличения сечения подводящих элементов следует сделать вывод конца данного изделия на кровельное перекрытие и оборудовать его вакуумным клапаном или закольцевать на стояк выше остальных.
Расстояние от трубы до стеновой панели от 2 см.
Одинаковый диаметр стояка на всей протяжности.
Расчет диаметра стояка по объему отводимого водостока.
Строго вертикальное расположение стояков. Допустимое СНиП отклонение – 2 мм на 2 м от вертикали.
Вентиляция на каждый стояк заканчивается, выводимая на крышу или чердак.

Расположение трубопроводного вывода зависит от местоположения сборного колодца, чья установка желательна в самом низком месте земельного надела

Особенности обустройства канализация в двухэтажном коттедже

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

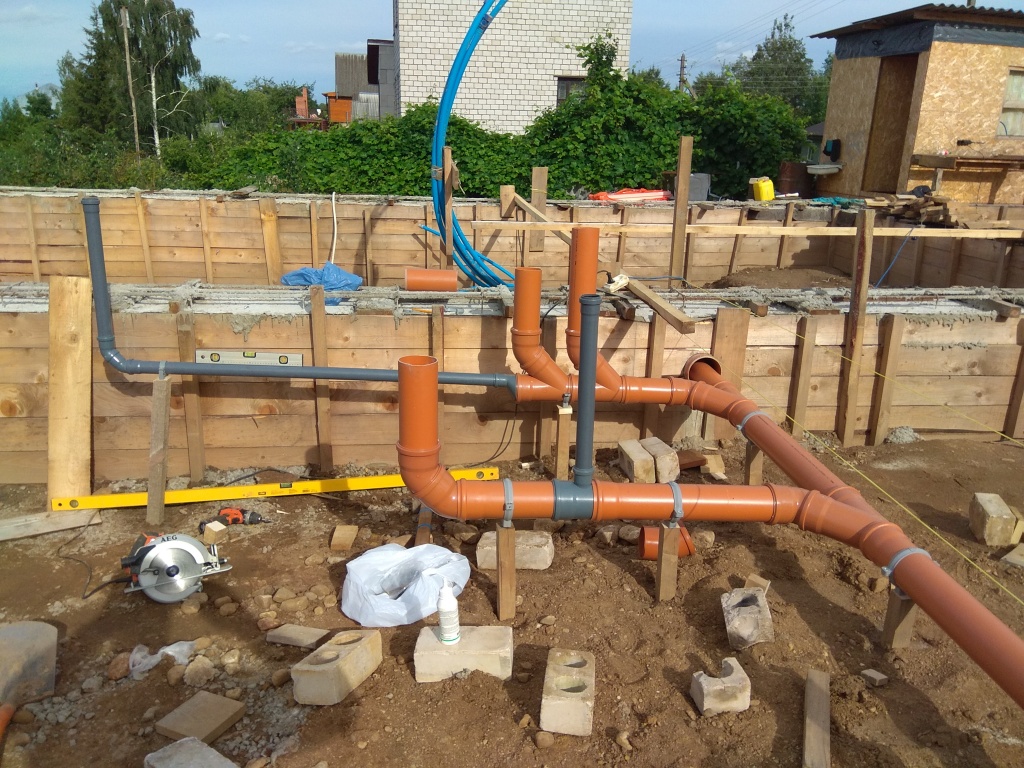

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

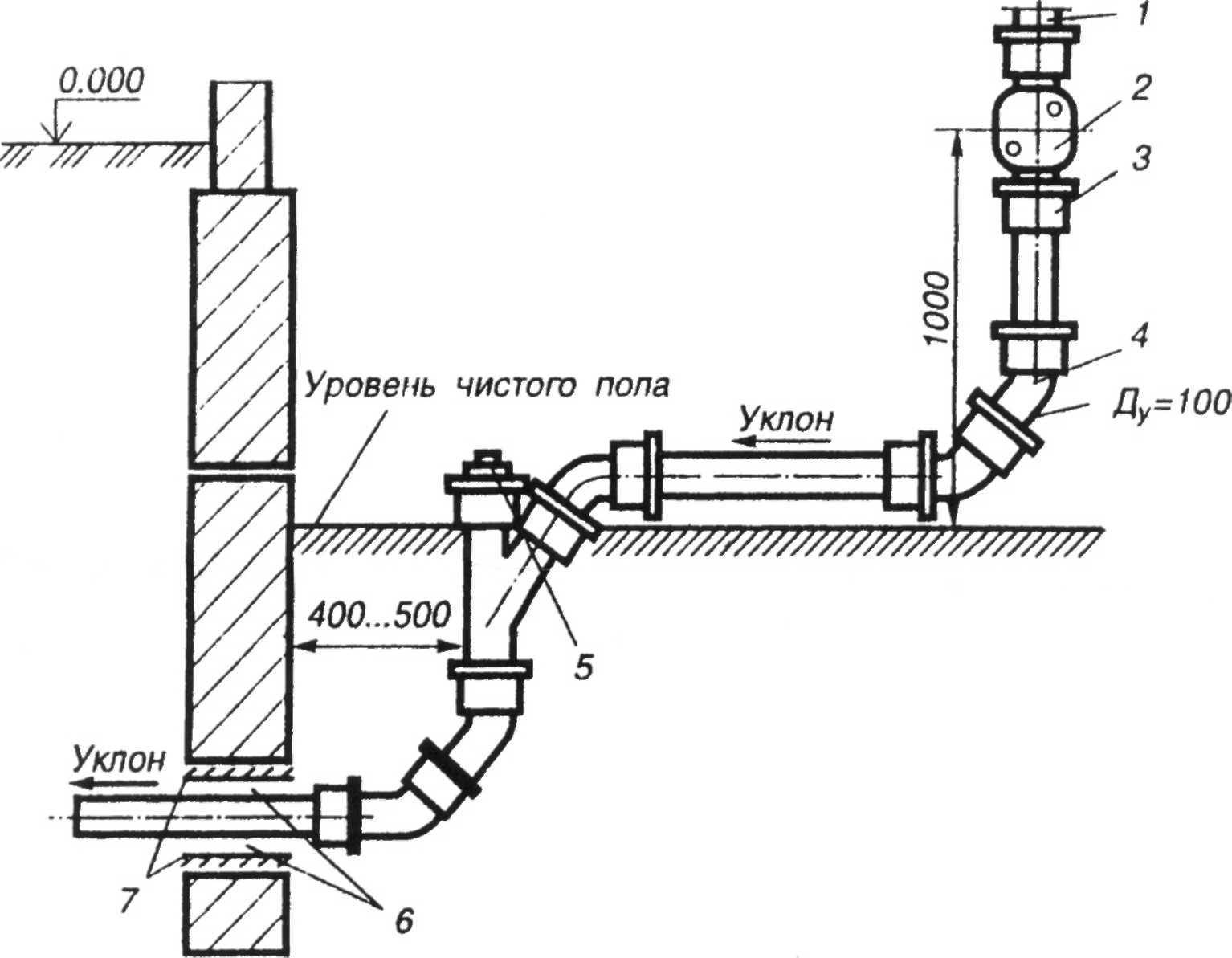

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
Далее приступают к укладке утеплителя вдоль стенок.
Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

Жидкость по трубопроводу течёт под воздействием гравитации.
Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Вступление

При возведении частного дома сеть водостоков проводится еще на этапе его проектирования, наряду с другими инженерными коммуникациями. Но и в уже построенном жилище возможна организация комфортного санузла. При наличии или отсутствии возможности подключения к централизованной канализации ход работ и обустройство надлежащих коммуникаций одинаковы, различаться будет только организация отведения стоков.

Канализация – это вертикальный стояк и более тонкие трубы для попадания сточных вод от раковины или унитаза в этот стояк, которые после перетекают в горизонтальные более широкие трубы, а из них – в центральную канализационную сеть или очистные сооружения.

Обустройство системы водостока зависит от:

Постоянства проживания в доме.
Количества постоянно проживающих человек.
Объема расхода воды на 1-го человека на каждый день.
Уровня подземных вод.
Размера земельного надела и места под очистные сооружения.
Почвенной структуры и ее типа.
Климата региона.

Условно канализация классифицируется на 2 типа:

Системы накопления – бездонная выгребная яма, герметичная сточная емкость.
Очистные сооружения – простой однокамерный септик с почвенной очисткой, 2-ух камерный септик с естественной очисткой, 2-ух – 3-ех камерный септик с фильтрующим полем, септик с биофильтром и с постоянной воздухоподачей.

Ход монтажных работ

Если в частном доме ранее имелась система канализации, а разводка требует обновления, можете воспользоваться проложенными путями. Однако если разводка системы труб удаления стоков в доме не подходит для проложенных ранее путей, монтаж следует начинать заново.

Порядок действий:

Вскрываются полы;
Рытье траншеи;
Обустройство песчаной прослойки в траншее;
Укладка трубопровода;
Переходники.

Вскрытие полов

Для того чтобы своими руками смонтировать систему удаления сточных вод в частном доме, понадобится своими руками вскрыть полы. Иногда вскрытие полов в доме можно избежать, если под полом при доме имеется место для передвижения человека. Но в старом доме с большой вероятностью под полом нет такого пространства, поскольку ранее дома строились своими силами над поверхностью земли.

Рытье траншеи

Разводка канализационных труб потребует рытья траншеи, к которому следует приступить следующим этапом. Траншея будет служить для укладки основных труб. Чтобы определить глубину погружения труб, понадобится своими руками вырыть углубление под фундаментом, после чего произвести получившееся расстояние. Если показатель превышает 1 метр, то глубина залегания трубы не позволит ей замерзнуть зимой. Если имеется необходимость, траншею можно углубить. Также стоит знать, что при острой необходимости, связанной с индивидуальными причинами строения, в доме место вывода труб утепляется.

Песчаная прослойка

После этого продолжаем своими руками рыть траншеи, которая располагается с наружной части дома. Так, насыпается песчаная прослойка толщиной не менее 15 сантиметров. Подобная мера позволяет выдержать давления грунта, который насыпается своими руками сверху.

Укладка труб

Как только Вы своими руками вырыли траншею, в нее укладываются трубы, при этом они стыкуются посредством специализированного соединительного элемента. Пластиковые трубы могут быть двухметровыми и трехметровыми, вследствие чего делать выбор следует именно тех, которые будут удобными при монтаже в конкретном доме. Толщина труб не должна быть менее 110 мм. Места труб, где система будет с большой вероятностью засоряться, рекомендуется установка ревизий. Посредством специальных заглушек производится очистка труб стальным тросом.

Применение переходников

Внутренняя разводка в доме производится не без участия специализированных переходников, способных качественно соединять трубы канализации различных диаметров.

Правильно развести качественную канализацию, как можно в этом убедиться, вполне возможно. Правильное выполнение монтажных работ практически гарантирует Вам долговечное и качественное использование системы сточных отведений, при этом работа может быть выполнена своими руками.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубы	Преимущества	Недостатки
чугун	долговечность, устойчивость к нагрузкам, перепадам температур	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Для чего нужен уклон при строительстве канализации в частном доме?

Уклон нужен для того, чтобы излишки вод и грязи не скапливались в трубе. Если труба будет находиться под уклоном, то вода в ней будет идти самотеком, следовательно, и засоров практически не будет.

Если возможности сделать уклон нет, то придется прибегнуть к помощи специального насоса, который и будет «толкать» стоки по трубе. Но даже в таком случае могут возникнуть засоры. Что же делать в такой ситуации? Придется вызывать специалистов, если справиться самим будет уже невозможно. В редких случаях, если с засором не справится специальная техника, трубы приходится откапывать.

Нельзя допускать повороты наружной трубы, потому что прочистить ее быстро не всегда удается без помощи специалистов!

Если без поворота никак не обойтись, то специалисты рекомендуют сделать на его месте дополнительный (небольшой) канализационный колодец. При необходимости в него всегда можно будет проникнуть без особых проблем. С помощью данной хитрости можно будет проложить канализацию даже на самом «застроенном» участке.

Схема внешней канализации

На рисунке ниже мы представили схему устройства примитивного септика. По сути, его может сделать любой человек, было бы желание сэкономить и полностью контролировать эффективную систему очистки стоков.

Устройство септика отстойного типа представляет собой емкость или их совокупность, проходя через которые, стоки осветляются за счет естественного осаждения более тяжелых включений. Далее стоки доочищаются на поле или в колодце фильтрации. Здесь уже наряду с механическим очищением протекают процессы биологической очистки. Есть варианты и проще, когда для сбора стоков используется только емкость большого объема (накопительный септик), но в этом случае придется периодически проводить откачку канализации – вызывать ассенизаторскую машину. Данный вариант прост в монтаже, но на этом его простота и удобство заканчиваются.

Расчет емкости очистного сооружения для дачи проводится следующим образом: объем рассчитывается исходя из трехсуточного отстаивания при среднем расходе в 200 литров на человека (можно рассчитывать индивидуально). Т. е. если в доме живет 5 человек, то объем септической камеры составляет 5 × 200 × 3 = 3 000 литров, или 3 куб. м. Соответственно, чем больше людей живет, тем больше по объему требуется септик. Все просто!

Обустройство вентиляции

Резко слитый объем воды способствует созданию разреженности внутритрубного пространства. Без поступления кислорода вода из сифонов уходит, что становится результатом появления аромата нечистот.

Поэтому задачи вентиляции:

Удаление ароматов нечистот.
Поддержка постоянного давления.
Шумопоглащение.

Для создания вентиляции, все комплектующие стояков доводят до кровельного перекрытия, не закрывая их верхний конец, но пряча от засорения. Либо на верху стояка монтируют аэрационный клапан, не выпускающий ароматы и проводящий воздух внутрь.

Сечение трубы под вентиляцию равно или больше размера стояка. Объединение вытяжки с дымоходом или вентиляцией невозможно. Правила расчета высоты вытяжки:

На плоской неэксплуатируемом кровельном перекрытии – 0,3 м;
На скатной кровле – 0,5 м;
На эксплуатируемой – 3 м;
Шаг от сборной шахты вентиляции от 0,1 м.

При невозможности обустройства вентиляции применяют воздушный вентиляционный клапан на стояке выше оборудования санузла для предотвращения попадания нечистот.

Глубина прокладки канализационной трубы

На какой глубине прокладывать канализацию? Этим вопросом задавался каждый, кто имел дело с канализационными системами. Глубина прокладки трубы зависит непосредственно от глубины канализационной системы (септика или выгребной ямы). Глубина септика стандартных размеров составляет примерно полтора метра. В котлован, а точнее на его дно, обычно заливают бетонную или цементную «подушку», чтобы септик не навредил грунтовым водам и не треснул под тяжестью земной поверхности.

Зависимость глубины трубы от местности

Глубина канализационной трубы напрямую зависит от местности, в которой вы живете. В теплом климате в южной части Российской Федерации заглубление труб, как правило, не делается на большое расстояние от поверхности. Будет вполне достаточно 50 сантиметров. В средних широтах России трубопровод необходимо будет закопать на 70-90 сантиметров. Особенно данная норма должна учитываться, если траншей (трубы) залегают под дорогами, то есть в тех местах, где снег будет постоянно чиститься. Земля в таких местах промерзает глубже, чем в местах со снегом. На севере России минимальная глубина заложения канализации должна составлять 2-3.5 метров.

Устройство канализации в частном доме
